[sentinelle]

bon je continu donc mon wip par integration d'un jamma et oui un peigne moon patrol trop
restrictif pour changer de jeu par contre le jamma c'est autre chose :

j'en avais un en stock derniere commande de chez starcab dont un sur la borne burgertime avec
pcb capcom 14 jeux (street fighter et final fight, captain commando etc...):

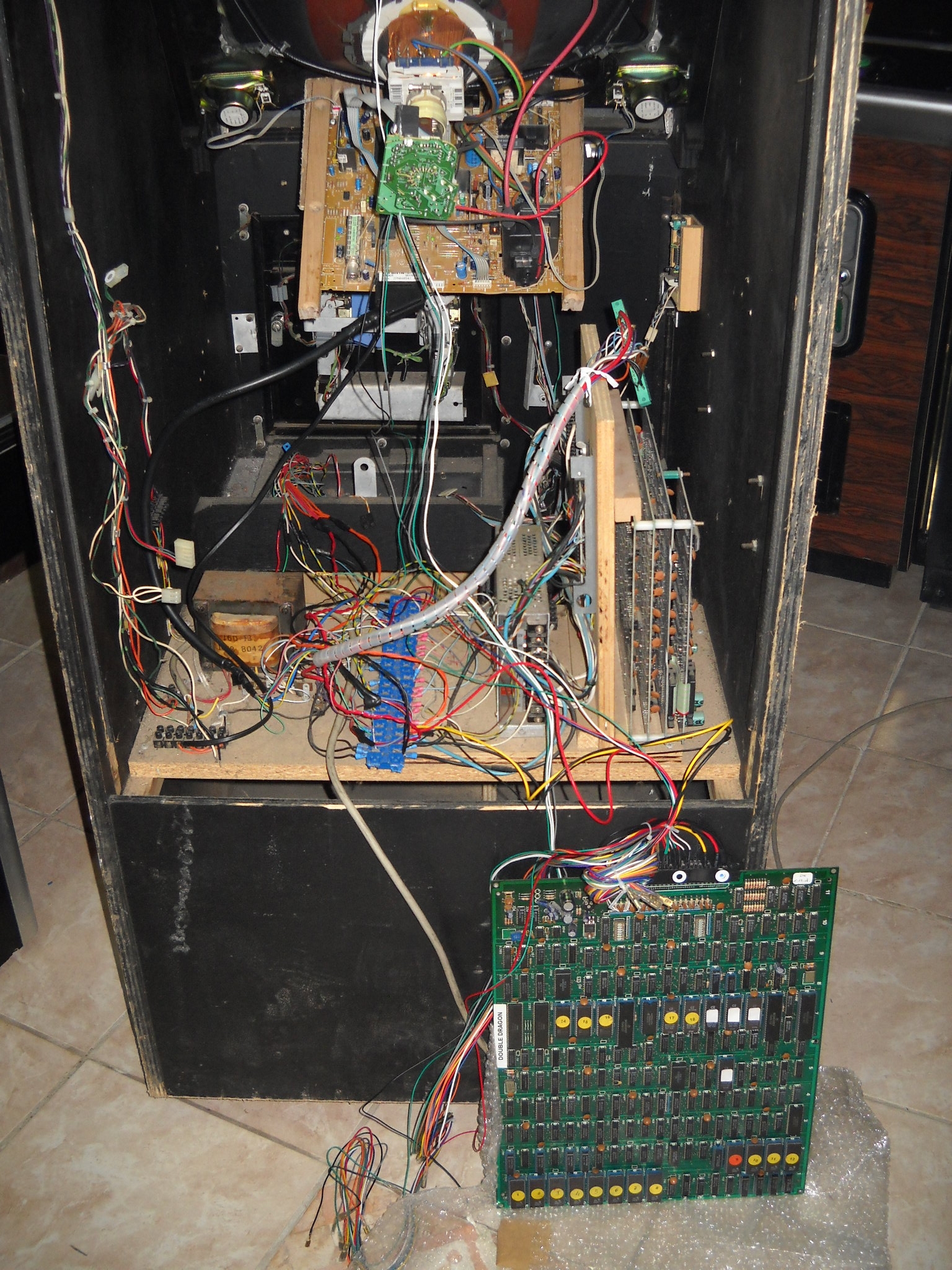

donc voila la bete vu de dos montage en cours du jamma (cablage 12v 5v masse et audio,
avec plan jamma)





tous les fils qui pendouilles au pied de la borne sont les fils player,haut.... enfin
les fils du player 1 quoi (pas d'utilisation du 2 n'ayant qu'un joystick (voir borne)



chose etrange le neon marquee remarche faux contacts

les images qui vont suivre sont d'une rare violence alors pensez a eloigner les personnes
agees,sensibles de ce post.
merci de votre comprehension.



donc branchement du jamma au dos de la borne pour le 5v/12v/masse et audio et je repasse sur le devant pour les fils playeur 1 c'est plus facile juste devant l'ecran :



et utilisation de la porte de service de la berzerk voir photo borne (bien pratique), je pense
mettre une plaque coulissante facon exploitant pour pouvoir changer le jeu facilement
bon je mets des photos (berzerk borne speciale ):

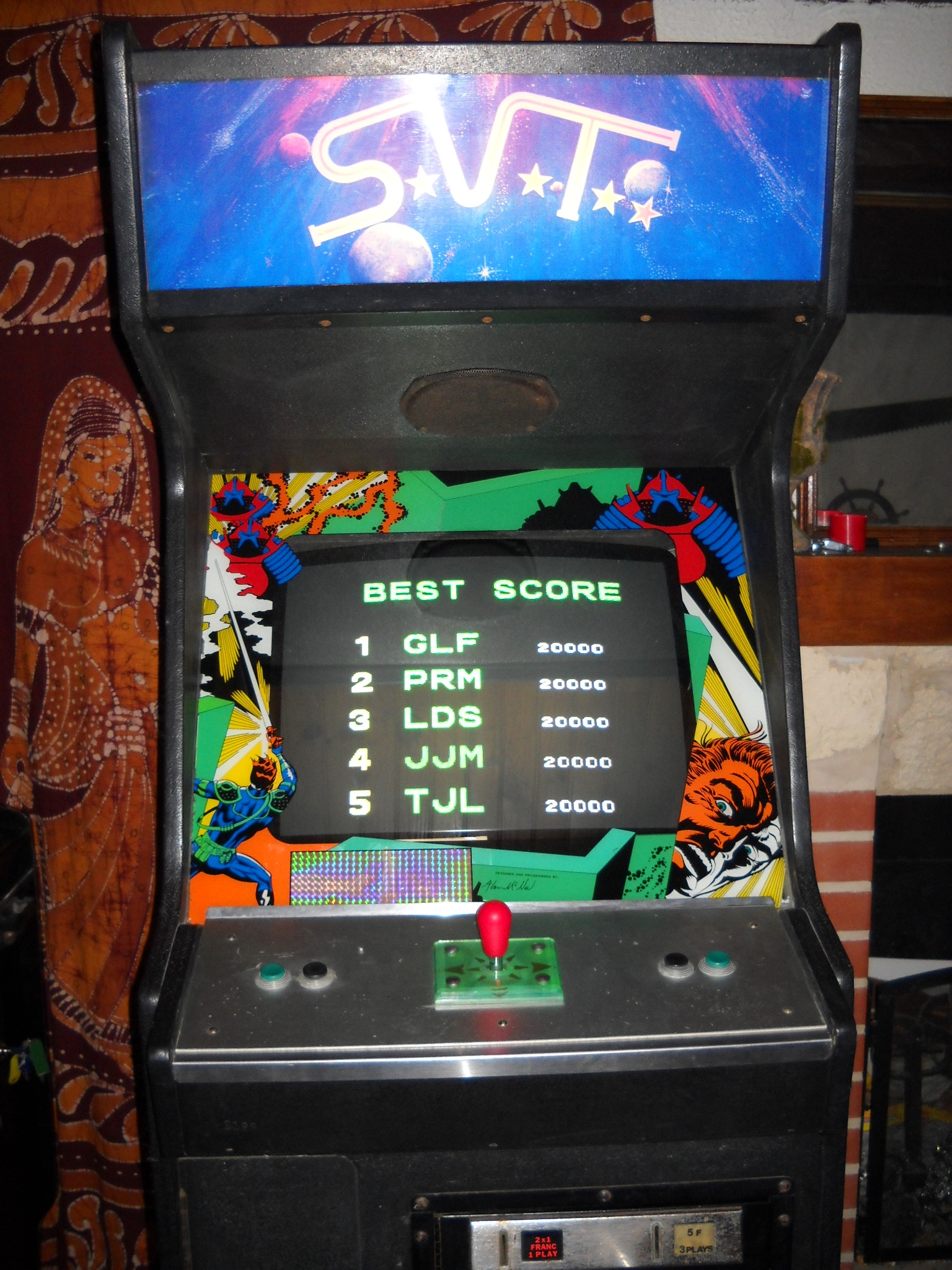

photo de l'ensemble on se rend mieux compte de l'agencement :

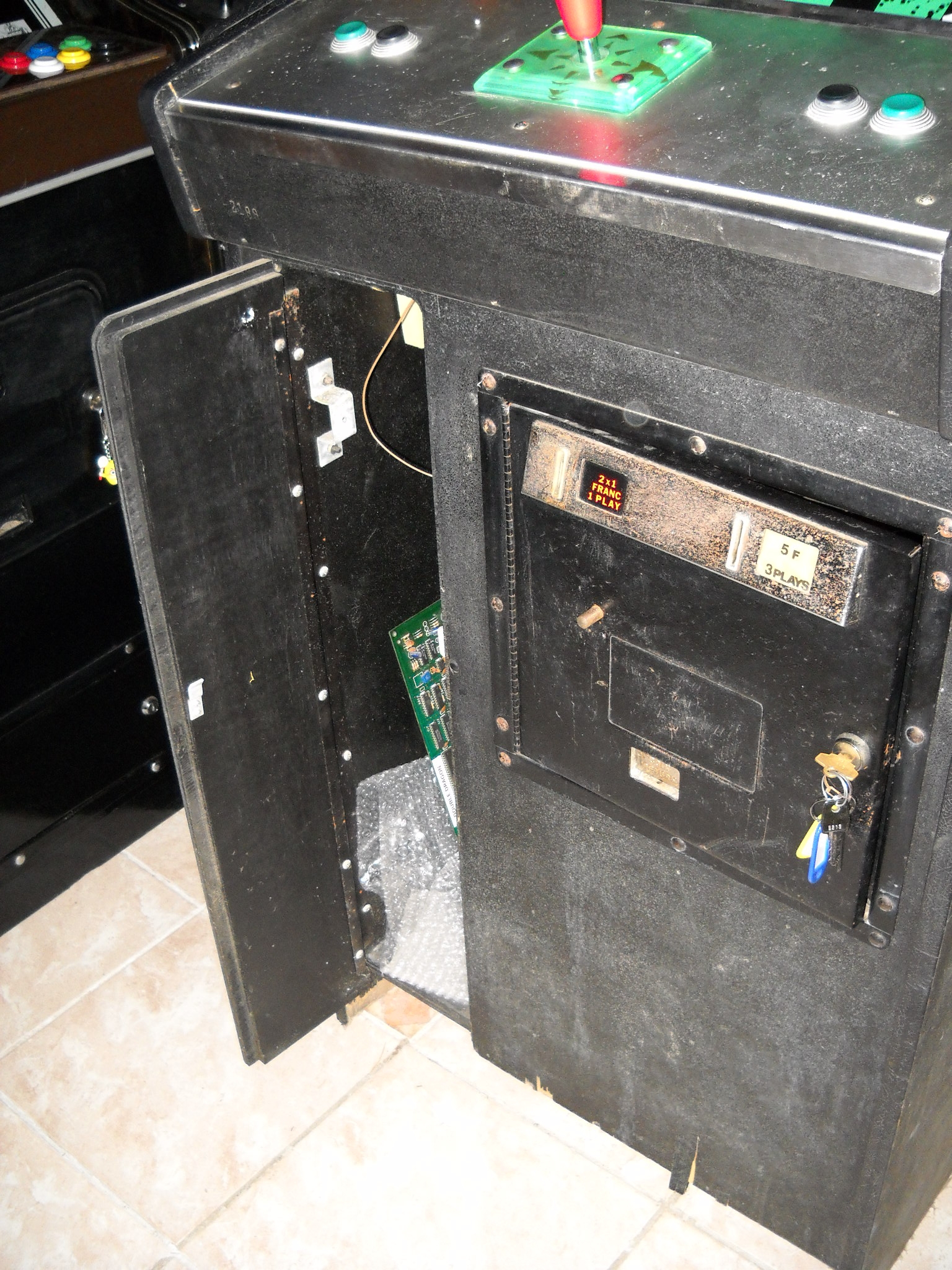

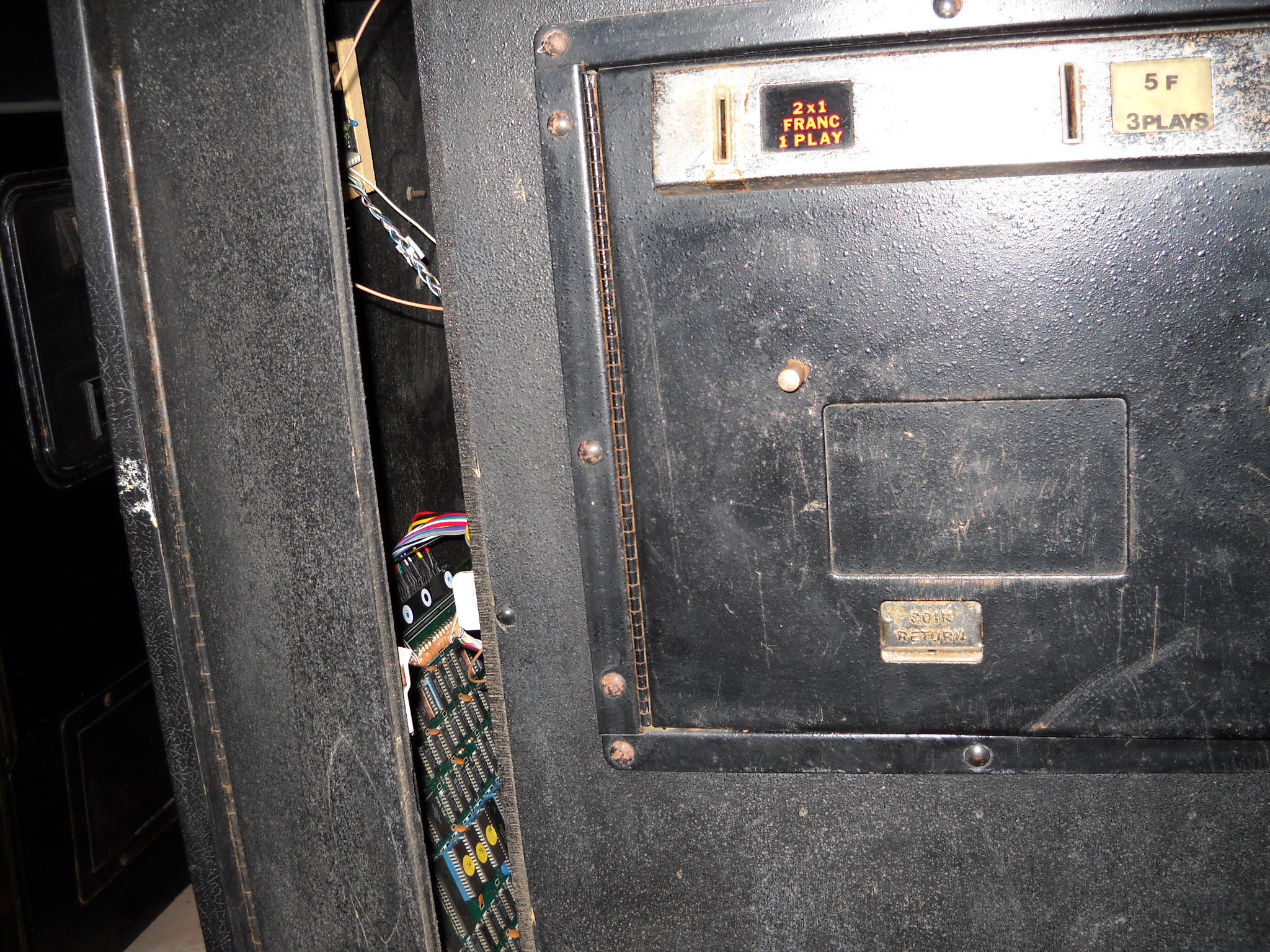

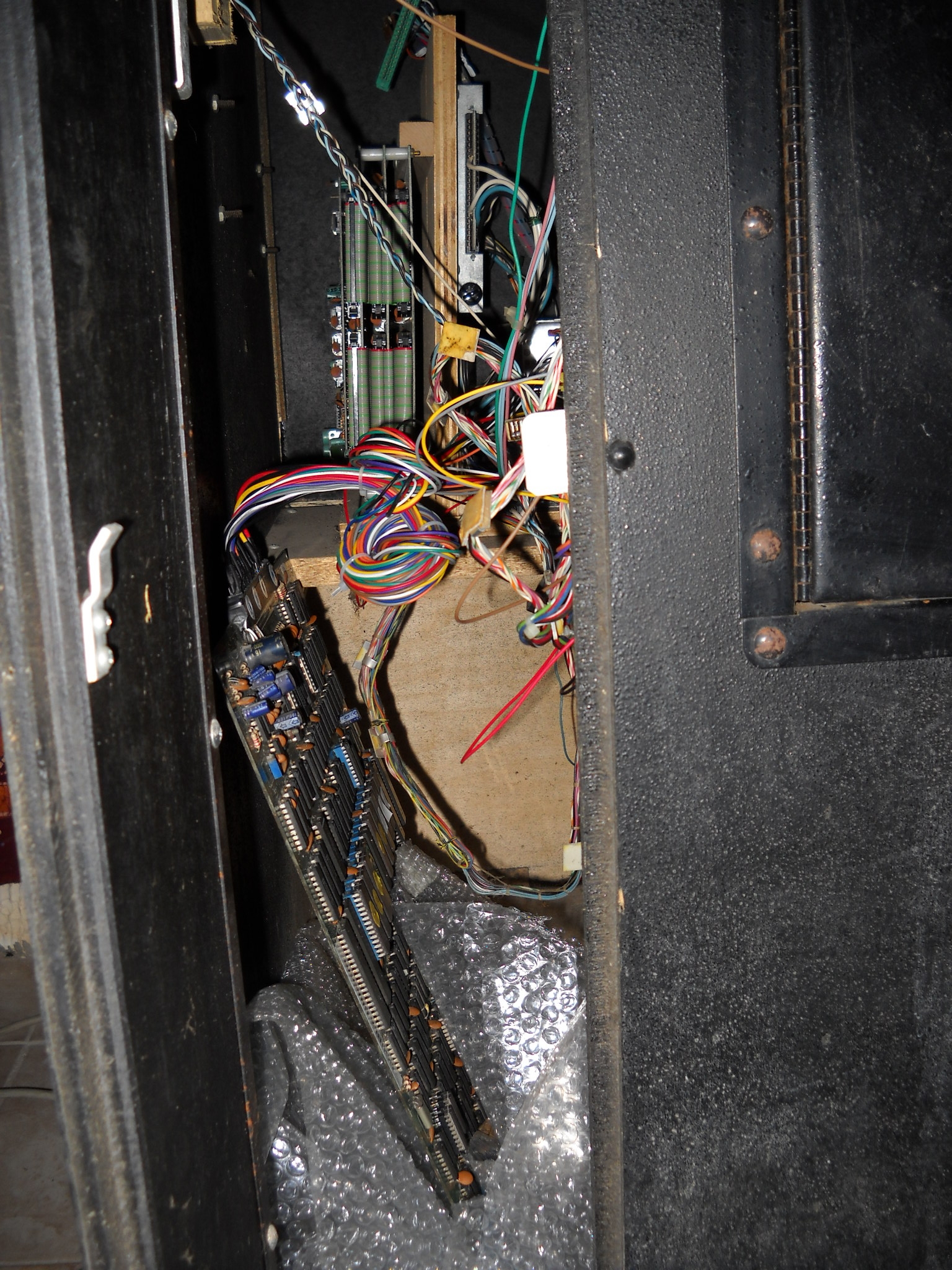

la porte de service et on devine le pcb



et un autre derriere(mon dieu mais elle est immense)



on voit une modification interne par rapport a une berzerk original(rajout d'une plaque en bois
formant un etage a mi-borne pour recevoir alim + jeu + cable(voir 1ere photo de ce post)
le jeu berzerk faisant une plaquasse de ausi haute que la porte de service, voir wip de
nicolas le jardinier qui possede une berzerk complete

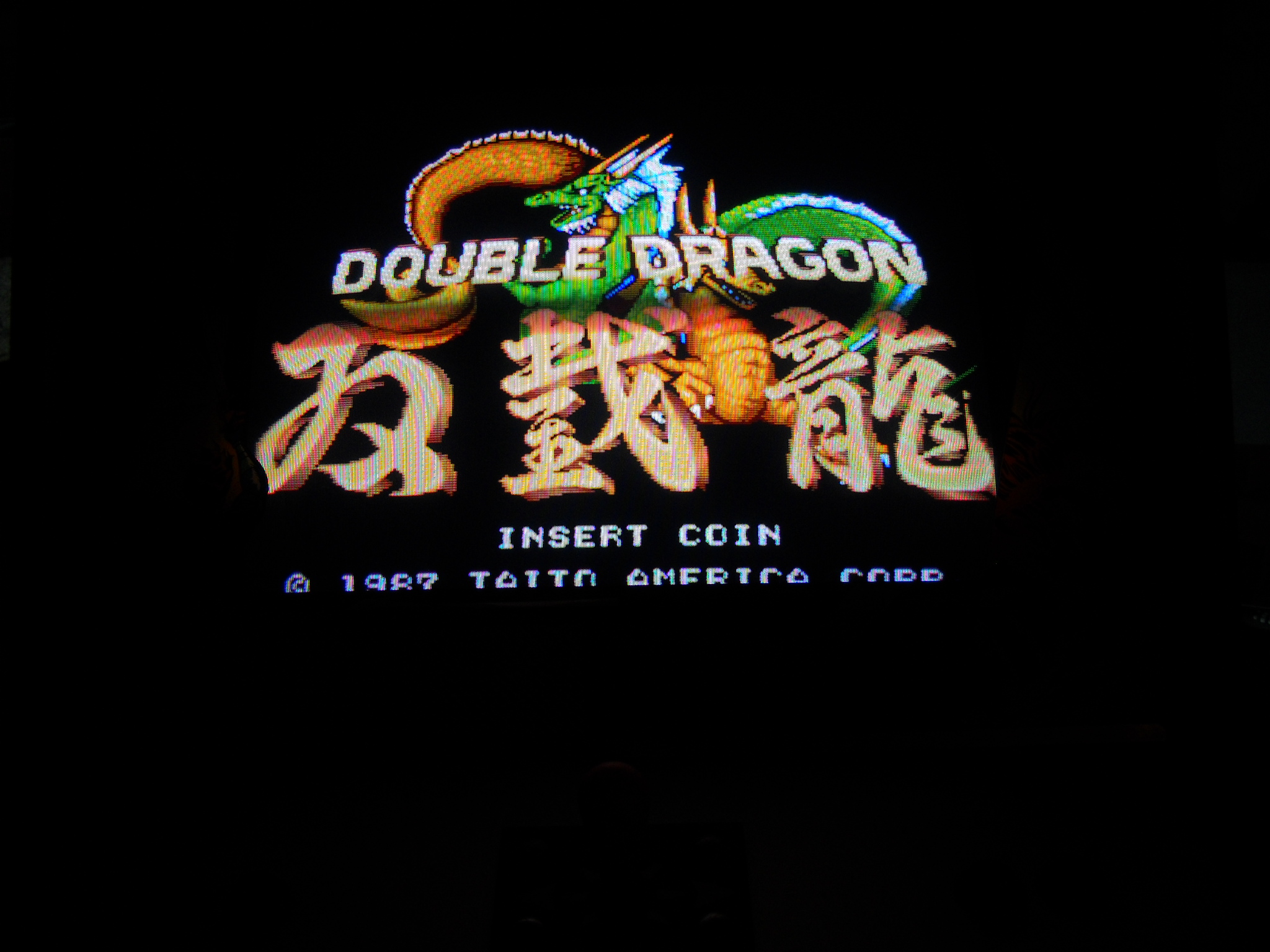

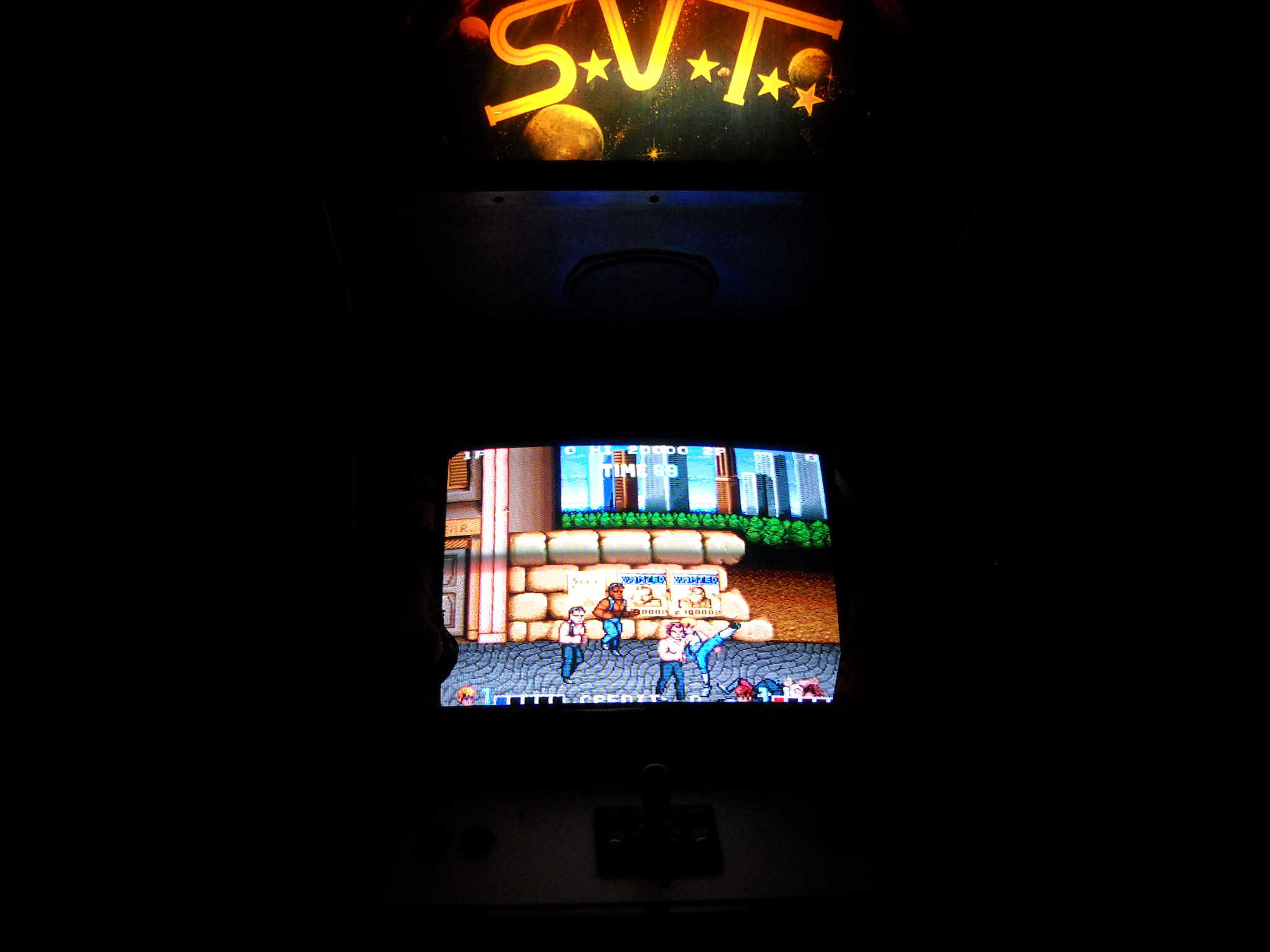

bon je test avec pcb de double dragon oups me manque un bouton pas grave pour du test)
a oui c'est pour ca "images d'une rare violence ):

deja rien que la premiere image ca fait

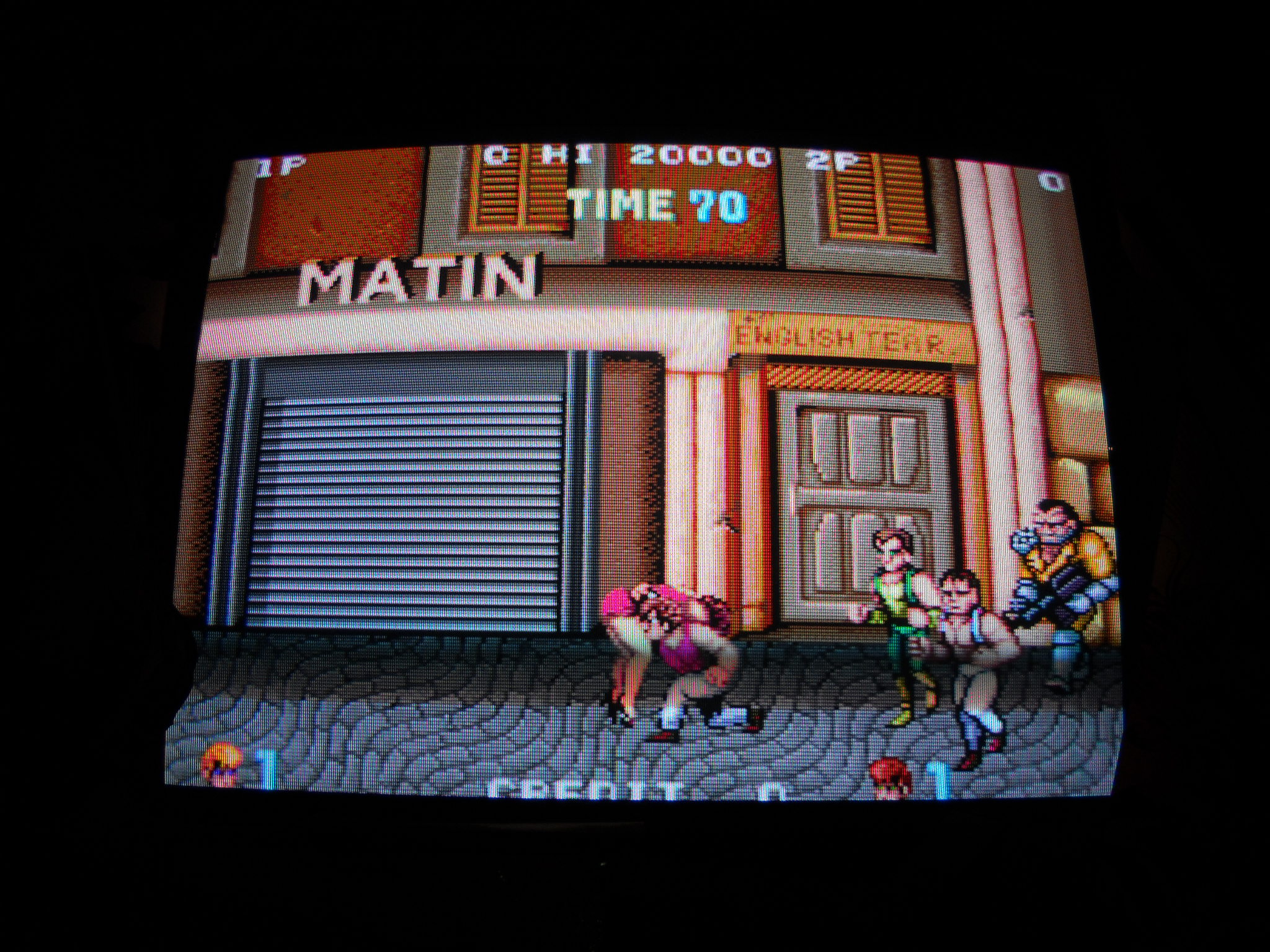

et la violence gratuite



et la des coups de pieds



bon voila il faut que je fabrique un systeme de tiroir meme genre que le repose platine,
cf wip plus haut.
il faut que je rebranche le bouton marche/arret de la borne(pour le moment ca se joue avec la prise  )

il faut que je teste la superbreakout je ne sais pas si j'aurais le temps ce weekend

a ++

[Elesias]

Alors, tu as avancé sur la Berzerk ou pas ?

Tu comptes imprimer un panel ou la laisser en "Moon Patrol" ?

[jcp]

Une bonne restauration serait bien, genre comme Nuno là  .

[sentinelle]

Alors, tu as avancé sur la Berzerk ou pas ?

Tu comptes imprimer un panel ou la laisser en "Moon Patrol" ?

Salut  gros deterrage de topic, mais bon j'avais laisse cette borne en attente depuis presque 1 an,
je me decide enfin a poursuivre, le but la faire redevenir une berzerk voila

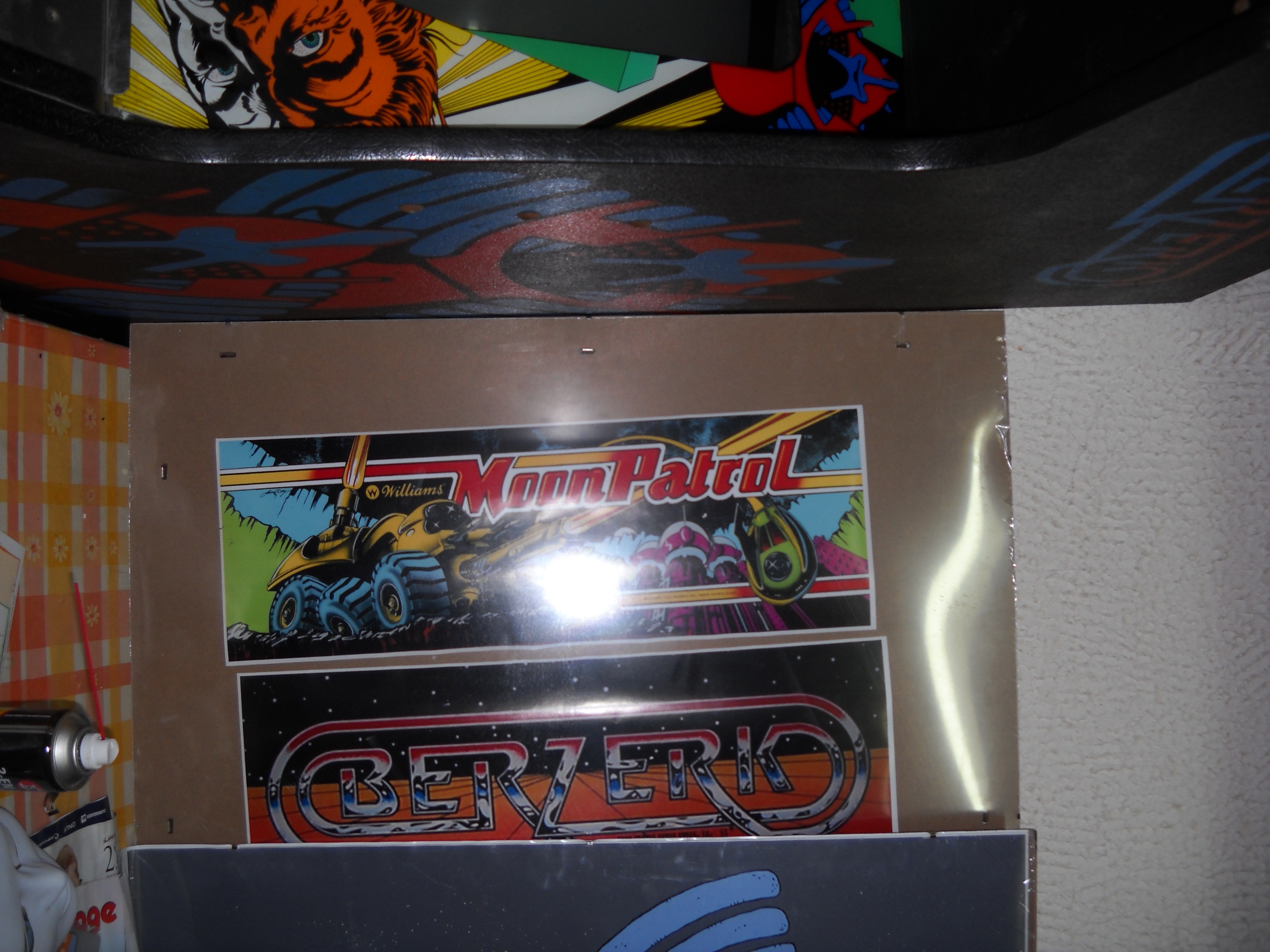

Voila les impressions pour la marquee, l'autre pour de la deco et la troisieme pour un futur projet



Pour de la deco :



Voici le fichier d'origine trouve sur le net :



Le cpo arrive bientot de chez benoist33



Je recherche pour impression le logo stern pour la porte du monnayeur :



Voila pour le moment merci

[sentinelle]

Bonjour, j'attends ma repro panel en attendant je prepare la plaque pour le recevoir

Le panel :



Demontage de l'ensemble, cela se compose de trois couches :

• une planche bois
• le panel d'origine mais inutilisable car il y a un grand trou
• une plaque de metal pour le panel actuel, c'est sur cette plaque que je travail

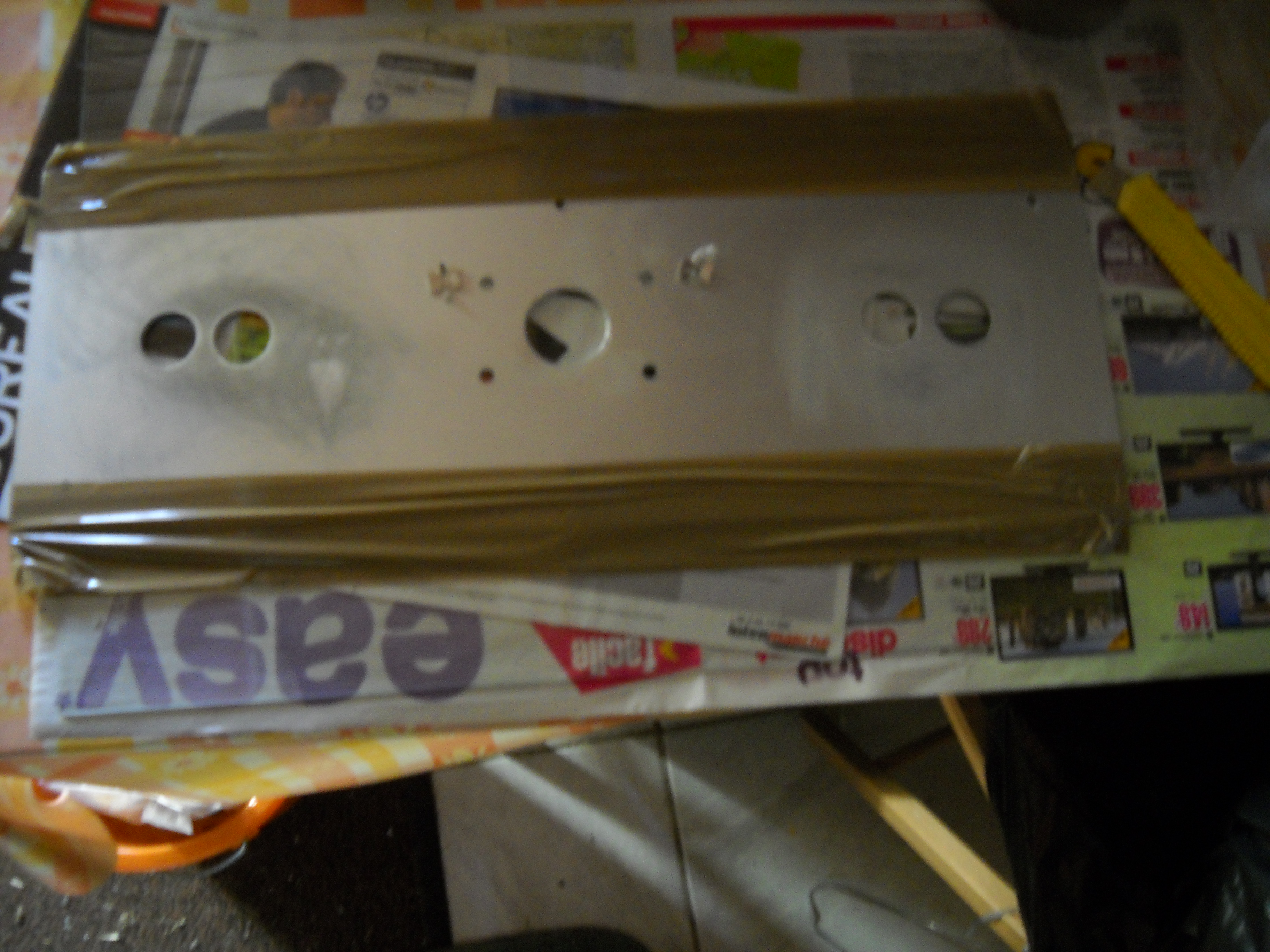

La premiere etape consiste a rebouche les trous des boutons a gauche et a droite, quatres trous exactement.
Les boutons servaient pour le jeu moon patrol soit 1 pour le tir et l'autre pour le saut.



J'ai trouve un morceau de cadre en verre pour boucher les trous du cote panel, j'ai pense que le verre serait moins adherant et que la separation serait plus facile a voir

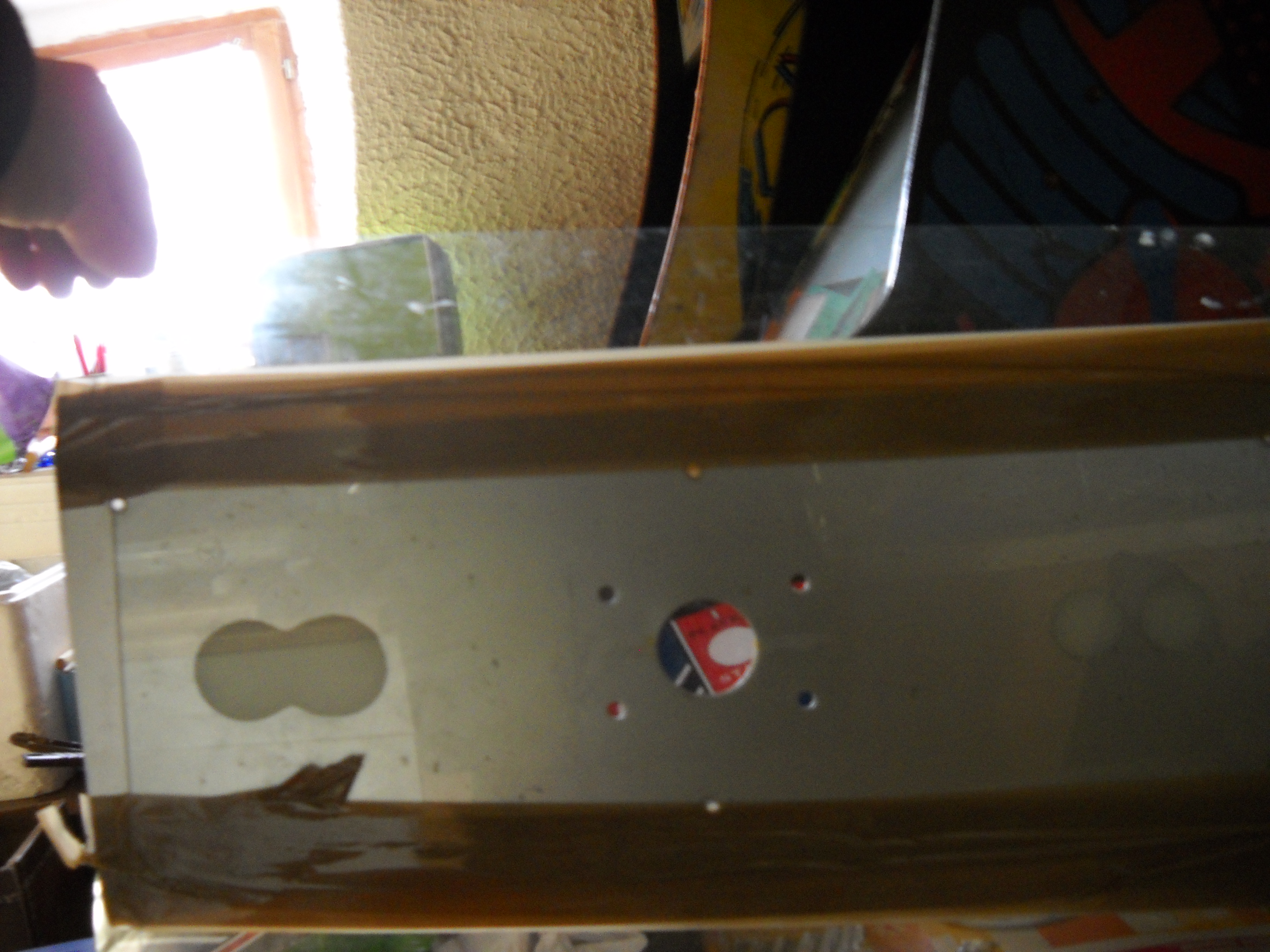

Le dos de la plaque :



et hop on retourne la plaque, j'aurais plus de poncage a faire du cote gauche  .



Donc couche de sintofer apres un morceau de toile et une couche de sintofer .

J'aurais prefere laisse le panel avec juste le cpo mais pour sa protection je vais lui adjoindre une
protection en plastique la plus fine possible a voir.

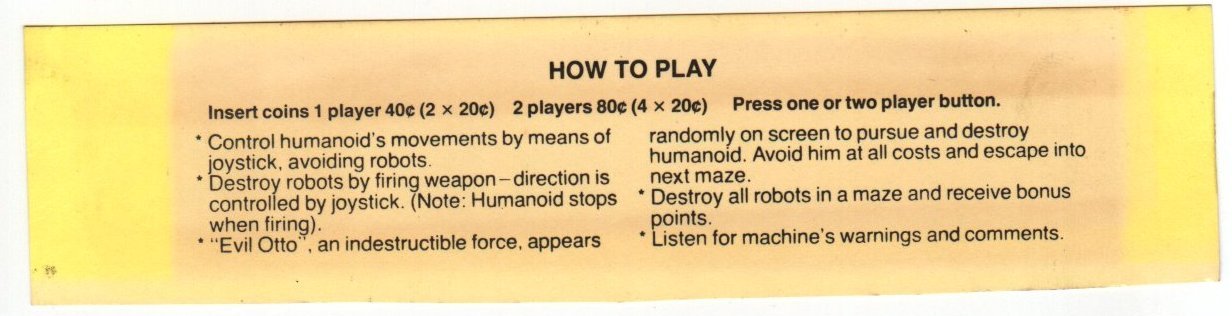

J'ai trouve une instruction card (c'est pas celle la mais l'autre etant en pdf je ne peux pas la joindre)

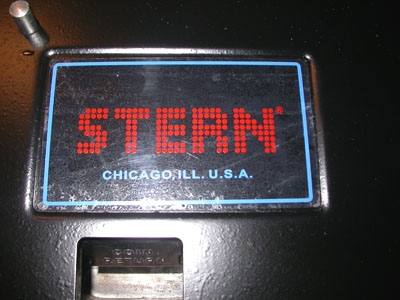

J'ai aussi trouve des logos stern :





Voila pour le moment a ++

[sentinelle]

Bonsoir,

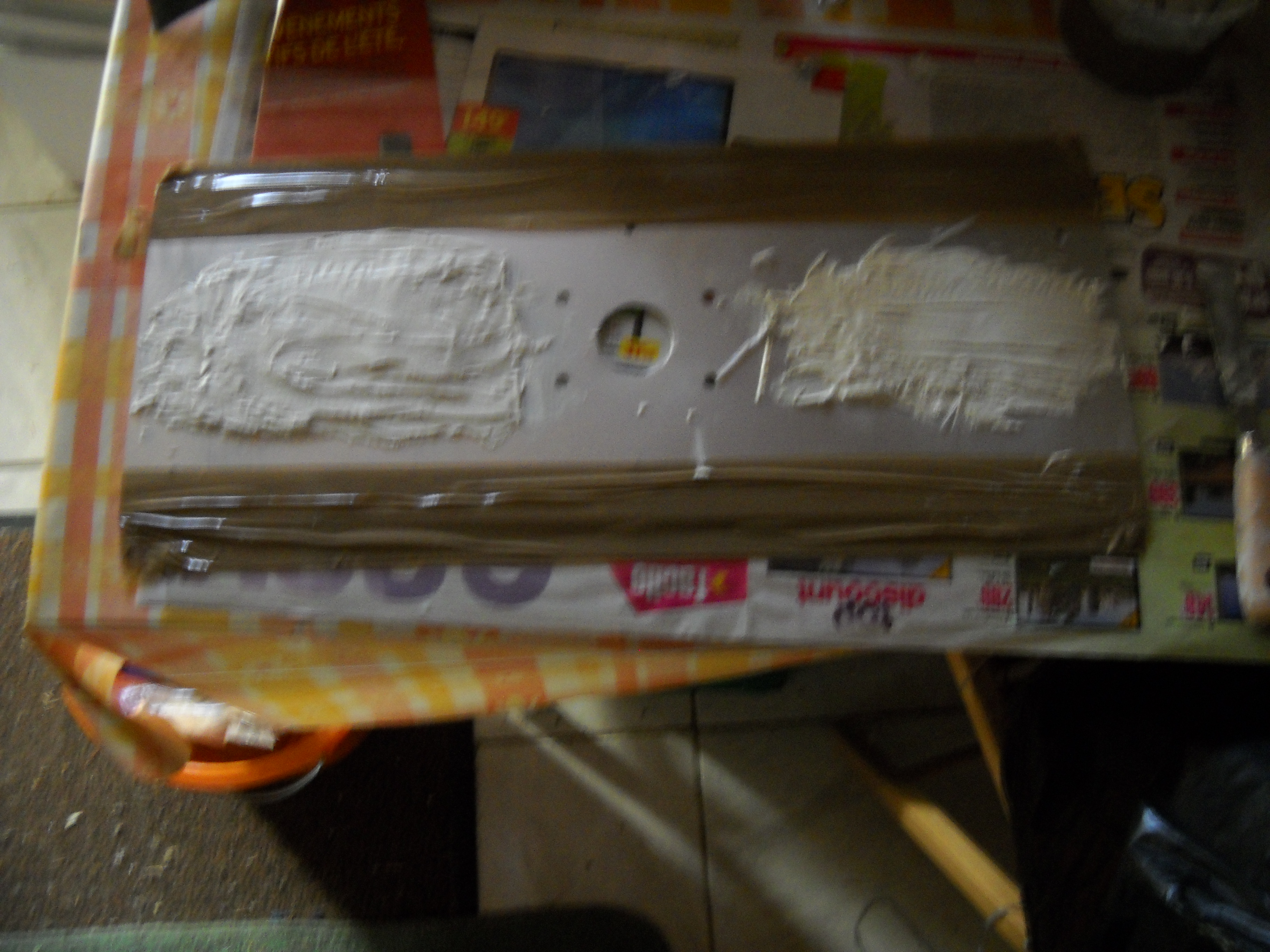

L'operation rebouchage a bien marche pour le moment j'ai meme ponce le dessus pour avoir
une surface bien plane

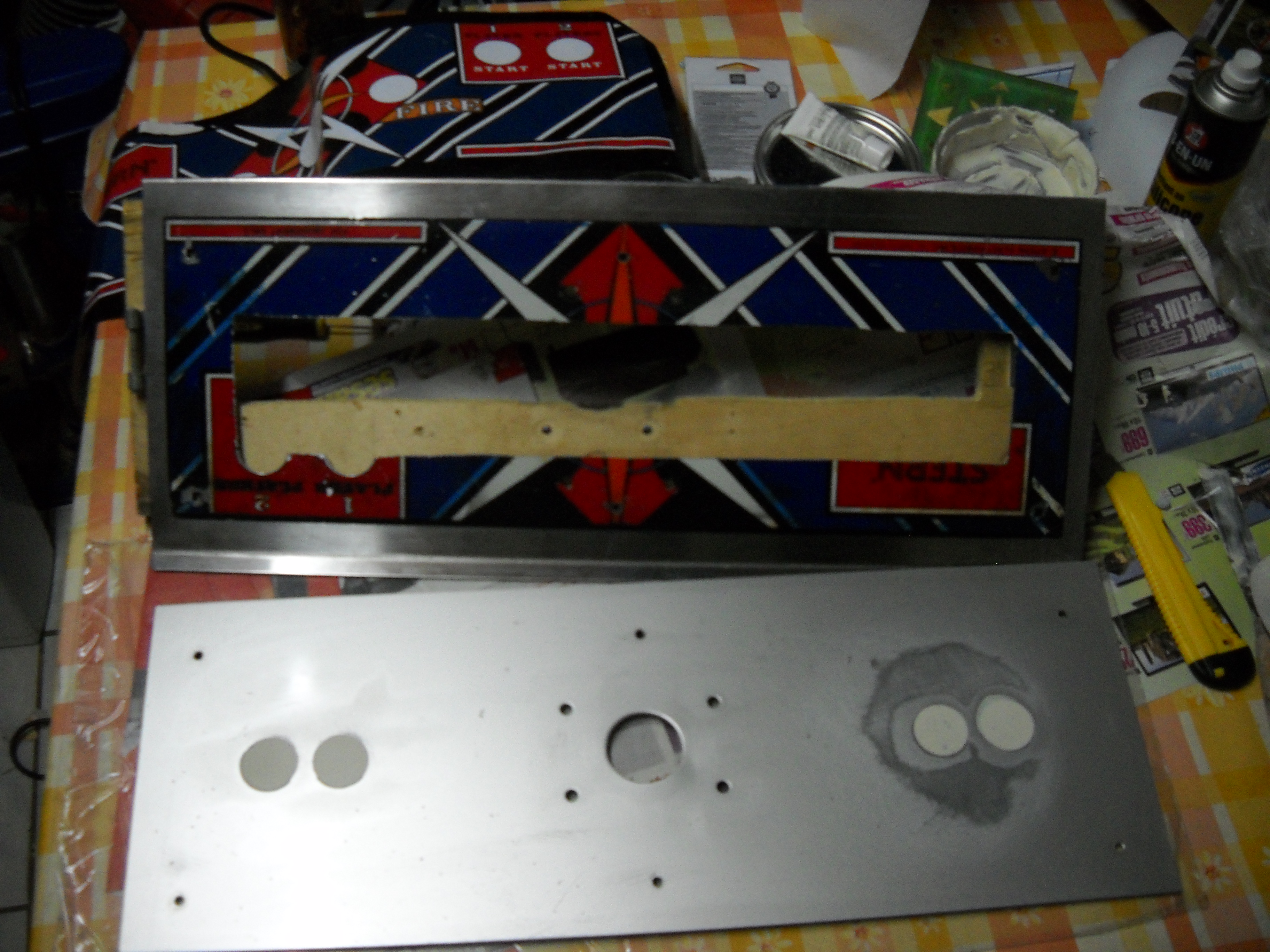

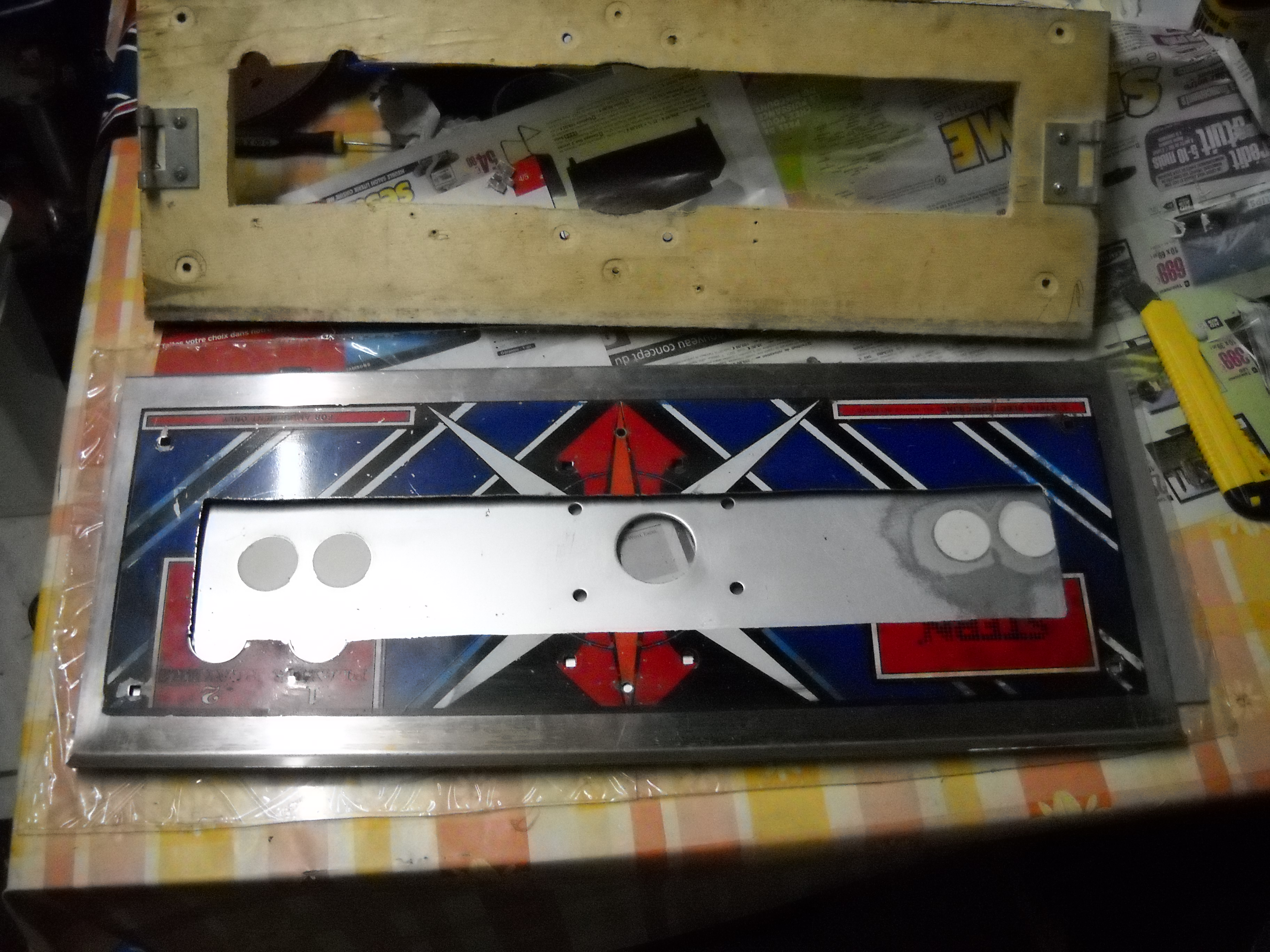

Pour info voici des images des 3 elements composant le panel :


On voit tres bien que le panel d'origine est irrecuperable dommage

Le pc qui va faire tourner le jeu est pret :

Tour desktop ibm embarquant un athlon 1700 et windows xp avec un dd de 7 GO je sais c'est enorme pour
un Berzerk mais bon je n'avais que ca sous la main  .
Et la carte graphique une 6200 agp de nvidia  je sais trop puissante mais bon je n'avais que ca sous la main .

Le hack joystick sera un vieux sidewinder de microsoft non pas trop puissant juste bien  .

Je ne sais pas encore si je prends une Interface clavier PS/2 ?
ou faire un hack clavier a voir...

A voir aussi pour le joystick j'avais dans un premier temps pense a faire une imitation du stick optique
juste la tige en fait en veritable bois d'arbre de supermarche mais en lisant plusieurs wips j'ai appris que le fameux joystick a ete remplace par le fabriquant par un joystick standard moins fragile donc je vais mettre un stick boule rouge classique  .

Voila les dernieres nouvelles du front a bientot

[Little_Rabbit]

Salut,

Ça avance bien !

Alors certes le panel original est irrécupérable, mais c'est quand même chouette d'en avoir trouvé ses restes dessous, car ainsi cela te permet d'en refaire un super fidèle à l'original, avec son cadre métallique et tout ! Peux-tu nous décomposer les différentes couches qui composaient le panel original ?

Il y a :
- une planche en contre plaqué
- le CPO (mais sur quoi est-il collé ? une tôle en acier ?)
- le cadre acier inox

Est-ce bien cela ?

C'est une repro du CPO qu'on aperçoit derrière ?

Bonne chance pour la suite

A+

[TylerDurden67]

Sympa ton WIP !

par contre,je pense qu'on va se cotiser pour te payer une formation pour prise de photo sans mouvement (parkinson?)

[sentinelle]

Salut,

Ça avance bien !

Salut  oui pas mal mais j'ai fait encore une petite avancee

Alors certes le panel original est irrécupérable, mais c'est quand même chouette d'en avoir trouvé ses restes dessous, car ainsi cela te permet d'en refaire un super fidèle à l'original, avec son cadre métallique et tout ! Peux-tu nous décomposer les différentes couches qui composaient le panel original ?

Il y a :
- une planche en contre plaqué
- le CPO (mais sur quoi est-il collé ? une tôle en acier ?)
- le cadre acier inox

Est-ce bien cela ?

En fait sur la panel original il y a 2 couches seulement je ne suis pas certain a 100%.

Une planche de bois pour maintenir la plaque de tole bien plane.
La plaque de tole qui fait office de couvre bezzel et le cpo est peint dessus voila .

C'est une repro du CPO qu'on aperçoit derrière ?

Une impression au traceur qui vient d'une boite a copie elle m'a servie de patron .

nne chance pour la suite

A+

A++

Sympa ton WIP !

par contre,je pense qu'on va se cotiser pour te payer une formation pour prise de photo sans mouvement (parkinson?)

Salut, mon appareil photo est en panne si je puis dire l'ecran lcd est casse suite au RT 14 environ voila
l'explication je fait des photos mais ne voit pas le resultat..

Bonjour, a tous j'ai fait une petite avancee le panel est perce et je vais voir pour le collage du cpo
mais j'irais tres doucement c'est mon premier cpo je vais pas l'abime enfin j'espere pas, je vais voir au niveau des tutos pour la pose  merci pour les auteurs

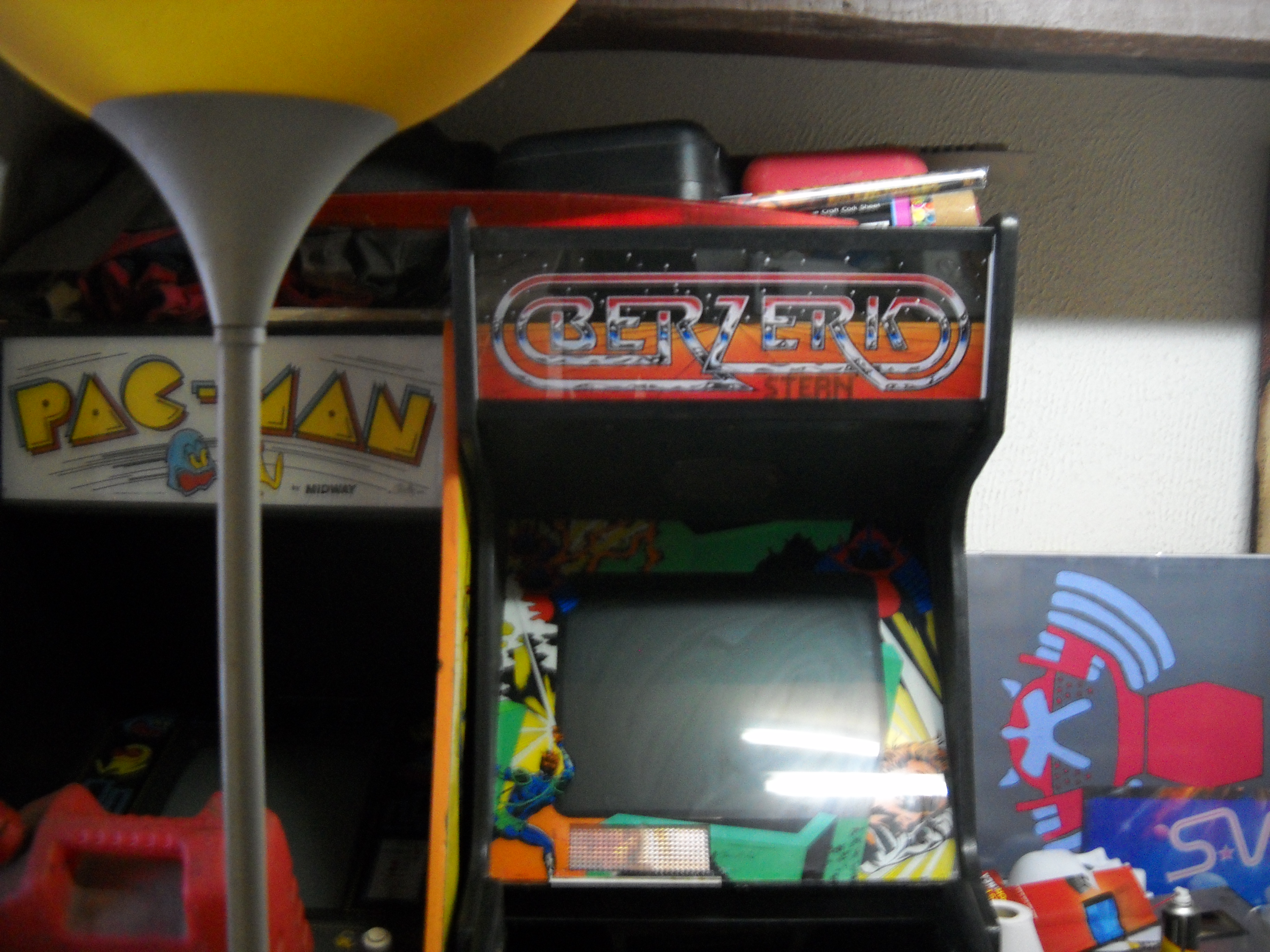

En meme temps j'ai fait la decoupe d'une plaque de plastique pour la marquee et suite a l'impression de cette fameuse marquee j'assemble les deux  .

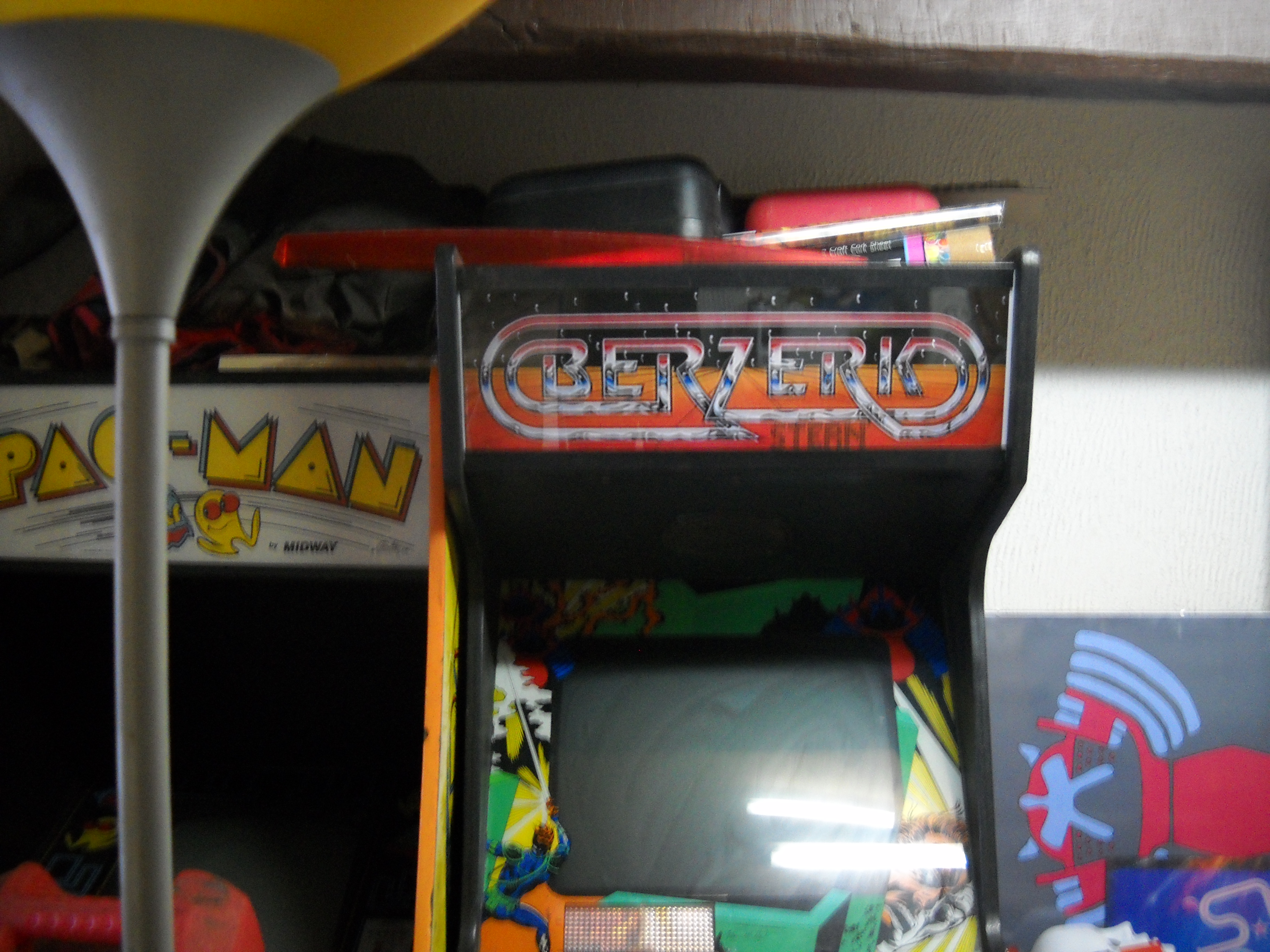

Voila le resultat pas d'eclairage pour le moment j'ai pas de neon  .



Il me semble qu'elle est un peu trop basse mais c'est reglable, je vais verifier sur photos.

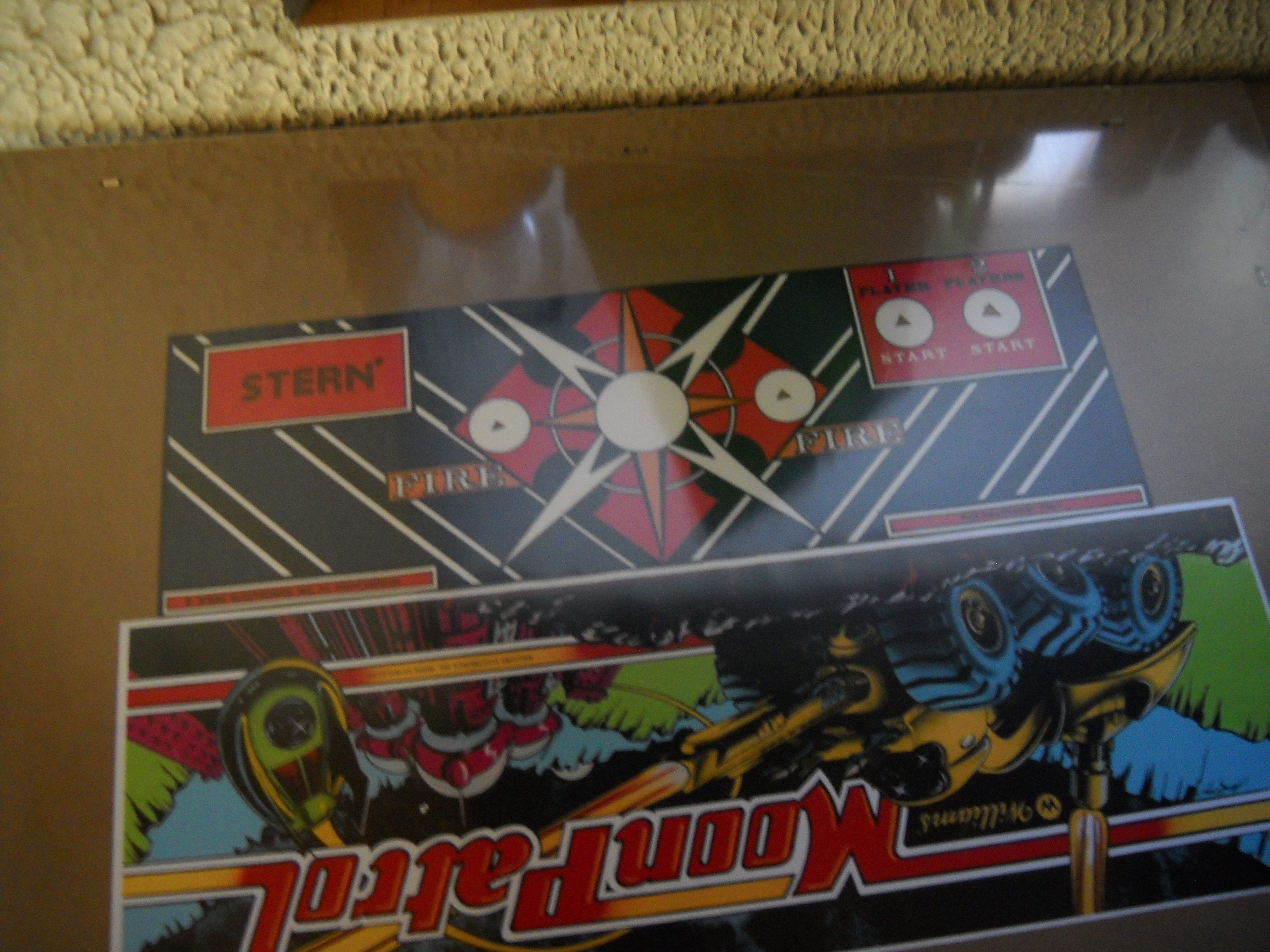

Le cpo etait un peu gondole a la reception ce qui est normal je l'ai presse entre 2 plaques :



Des que le panel est pret je dispose le cpo dessus je pense avoir un resultat pas trop moche de loin et acceptable
de pres, faut que je me surveille je vais finir tatillon  .

A++ pour la suite

[fiend41]

même en repro ça rajoute un vrai cachet à une borne générique tout ça

il ne faudrait pas que tu traines trop sur le forum américain "Klov",  tu aurais envie de refaire toute tes bornes ou d'en importer un jour

[AsPiC]

Ce n'est pas une générique fiend

[jcp]

D'ailleurs, il a été fait une repro du panel (impression sur métal comme à l'origine) sur ces forums  .

[AsPiC]

A noter que le dernier run avec pre-order viens d'être clos il y a peux : http://www.tokensonly.com/berzerk-and-frenzy-control-panel-pre-order/#bf-project

[Little_Rabbit]

Salut,

A noter que le dernier run avec pre-order viens d'être clos il y a peux : http://www.tokensonly.com/berzerk-and-frenzy-control-panel-pre-order/#bf-project

Wouhaaa !  Je viens de regarder les panels Berzerk que ce gars fabrique et ils sont tout bonnement superbes !!

Bon, après, avec le port US/France, ça doit quand même faire bonbon le panel... Mais c'est vrai que la qualité et la fidélité à l'original à un prix !...

Merci pour le lien !

A+

[sentinelle]

même en repro ça rajoute un vrai cachet à une borne générique tout ça

il ne faudrait pas que tu traines trop sur le forum américain "Klov",  tu aurais envie de refaire toute tes bornes ou d'en importer un jour

Salut   en fait j'y est deja pense mais essayons d'epuise le vivier en France et deja en Bretagne

En faite c'est une borne originale une berzerk ou il manque la marquee et le cpo et le pcb voila

Ce n'est pas une générique fiend

Oui c'est une originale

D'ailleurs, il a été fait une repro du panel (impression sur métal comme à l'origine) sur ces forums  .

Le probleme assez cher j'ai laisse tombe pour le moment une copie ira tres bien
Pour un noob il verra pas la difference   .

Merci  AsPiC   c'est vrai du beau travail mais trop cher

Un jour il sera mien peut-etre

Salut,


Wouhaaa !   Je viens de regarder les panels Berzerk que ce gars fabrique et ils sont tout bonnement superbes !!

Bon, après, avec le port US/France, ça doit quand même faire bonbon le panel... Mais c'est vrai que la qualité et la fidélité à l'original à un prix !...

Merci pour le lien !

A+

Mais petit lapin je connais ta collection   tu n'a pas encore une BERZERK

Je n'ai pas fait de gros progres juste une commande chez smalcab :

1 x Interface clavier (PS2) vers panel idéal mamecab = 12.90EUR

Boutons supplémentaires standard jamma 4 boutons

1 x Bouton blanc 28mm vissable = 1.49EUR

2 x Bouton rouge 28mm vissable = 2.98EUR

1 x Joystick 'Zippy' stick long = 12.90EUR

Couleur Blanc

Et je bosse sur le panel j'ai fait plusieurs erreurs et donc je paie le prix

A bientot pout la finalisation de ce fameux panel

Ps si certains disent pour quoi il a achete une boule blanche
J'en ai deja plusieurs rouges c'est pour ca comme ca pour un autre projet je pourrais mettre un stick different
pour chaque joueur   genre 4 (blanche/jaune/rouge/vert)....



[sentinelle]

Bonjour

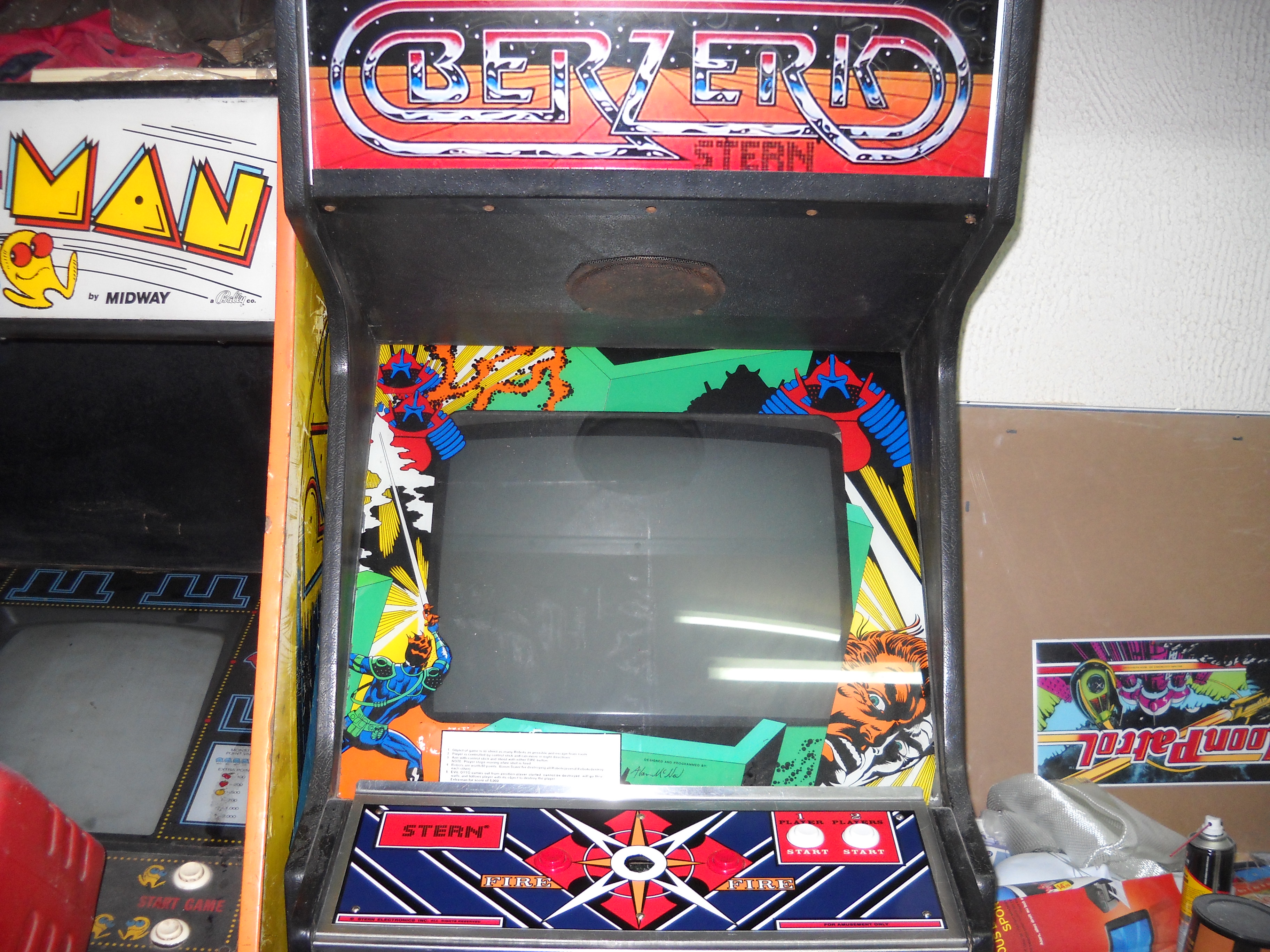

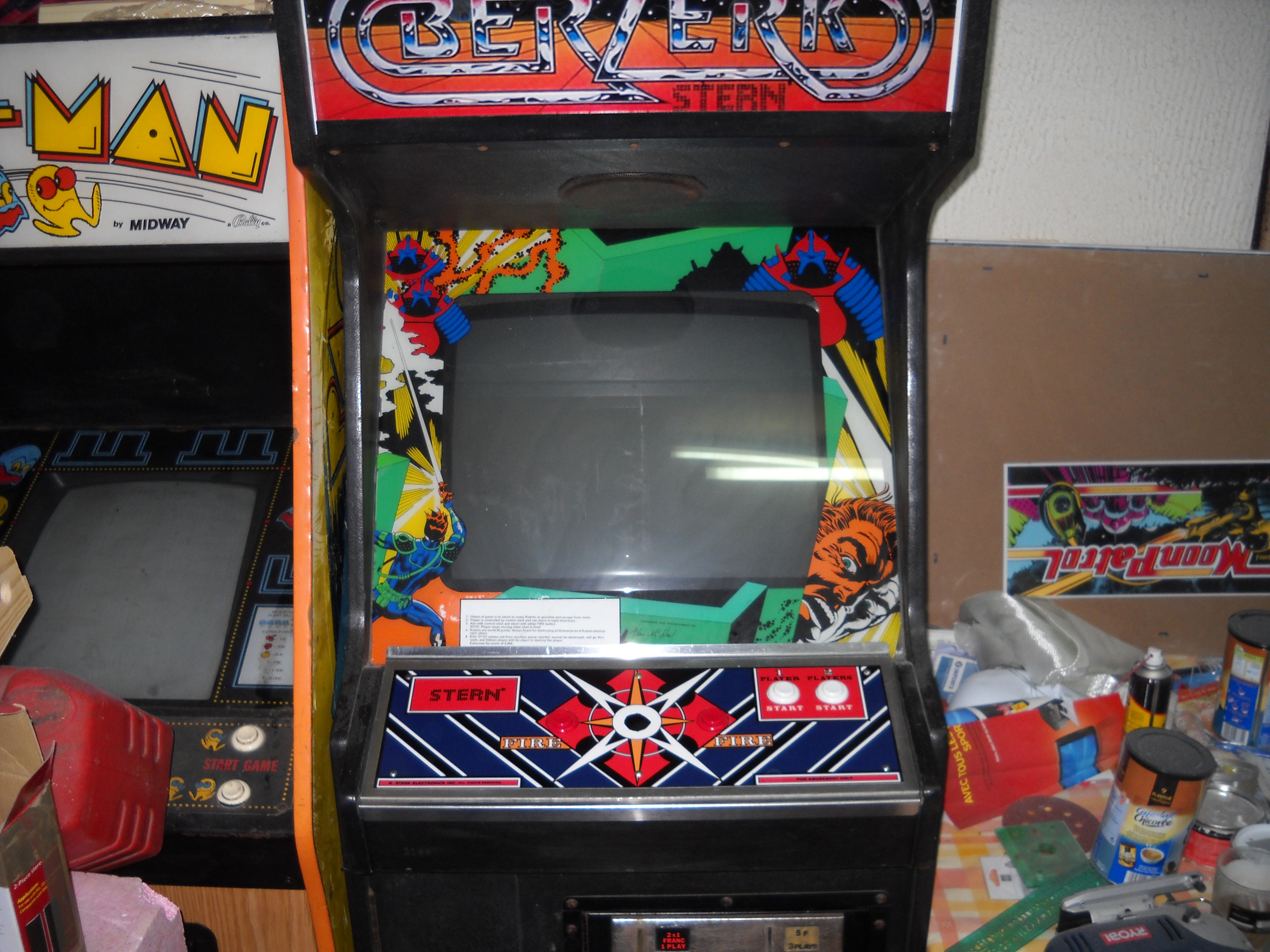

Apres un long moment de perçage et rebouchage   voila le panel refait et en position c'est a dire pas encore fixe a la borne, je dois encore mettre le joystick que je recois surement semaine prochaine a cause du jour ferie en plus je travail ce jour  .

J'ai aussi fait l'installation de l'instruction card



Il me reste a voir pour le logo sur la coin door

A bientot pour la suite merci

Bon une autre photo elle est encore plus belle
