Salut,

OK, ce n'est pas strictement de l'arcade, mais je vous propose de m'aider à réparer un très vieux téléviseur SONY KV2215F .

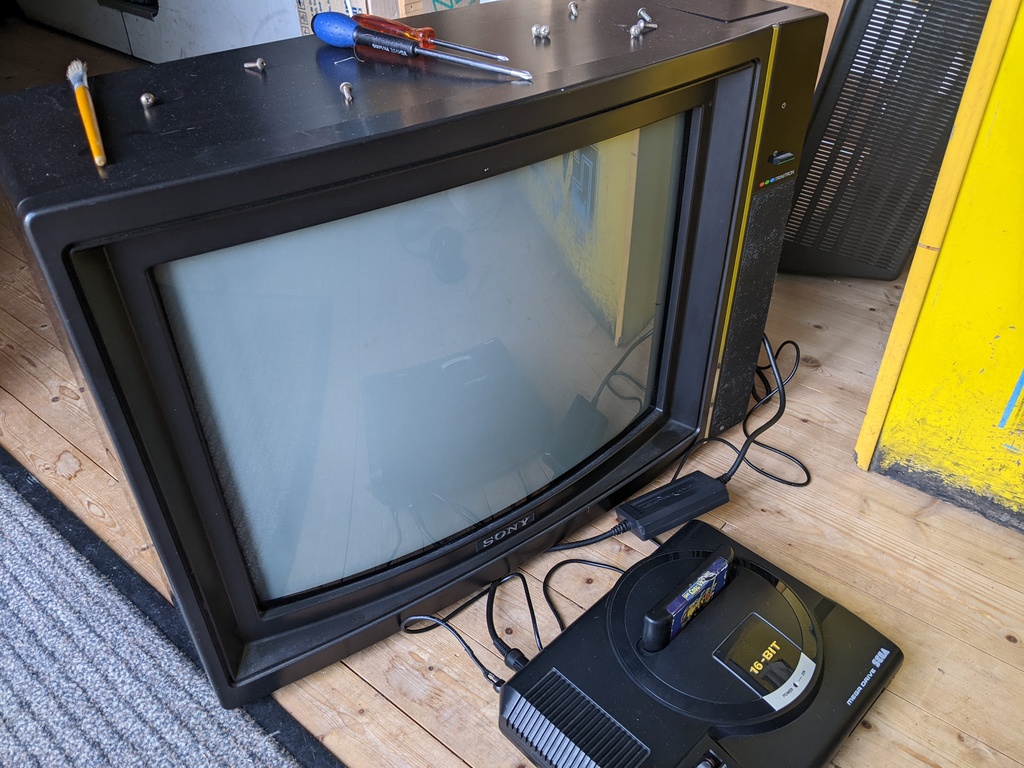

Ce téléviseur me tient à cœur car mes parents l'ont utilisé des années durant de leur vivant.

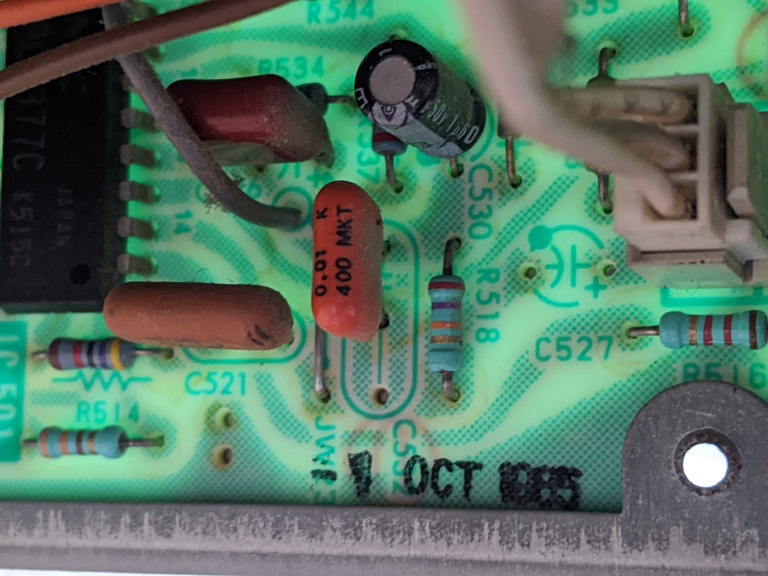

Je ne sais pas de quand il date exactement, mais en examinant ses composants, et circuits imprimés, j'ai fini par tomber sur ce marquage :



Sa fabrication remonterait donc à octobre 1985 => ce téléviseur a 40 ans (je pensais que c'était plus, car mes parents l'ont eu d'occasion, un échange proposé par un réparateur de télé...).

Je souhaitais récemment le donner à un copain pour qu'il puisse brancher dessus certaines de ses vieilles consoles de jeux, mais quand nous l'avons testé avant de le charger dans le coffre de sa voiture, gros nuage de fumée nauséabonde à la mise sous tension !

J'ai déjà expérimenté ce genre de chose : c'est souvent un condensateur à film plastique de l'alimentation qui part en fumée !...

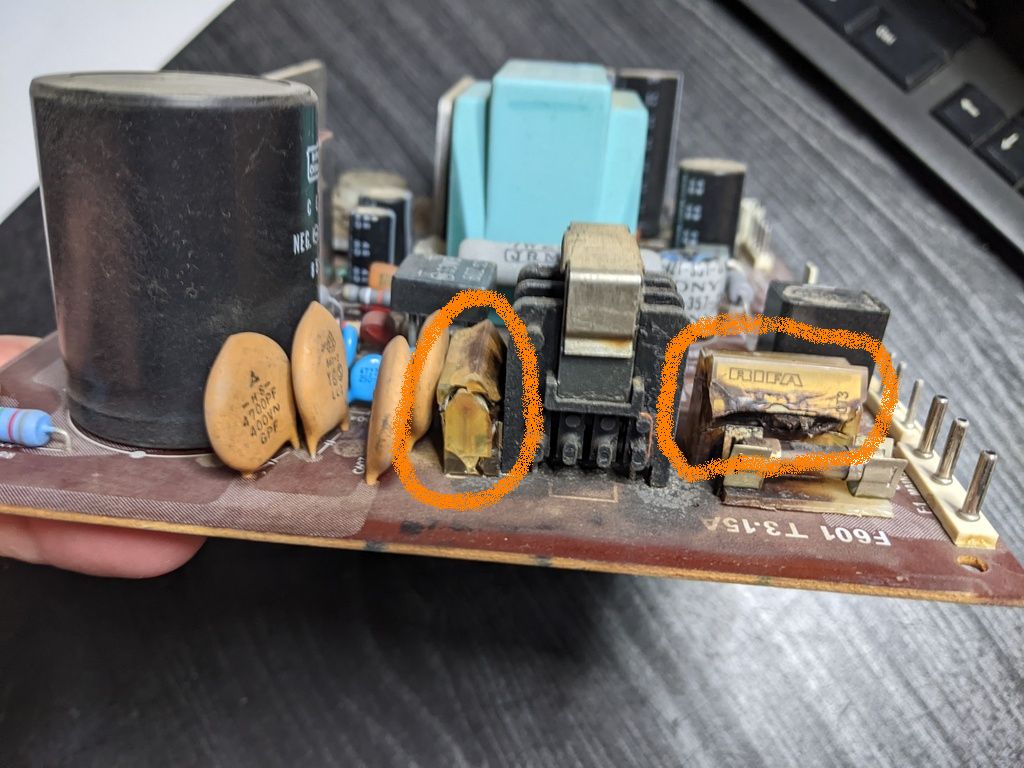

Une fois le téléviseur ouvert, j'ai en effet constaté que deux condensateurs à film plastique avait explosé :

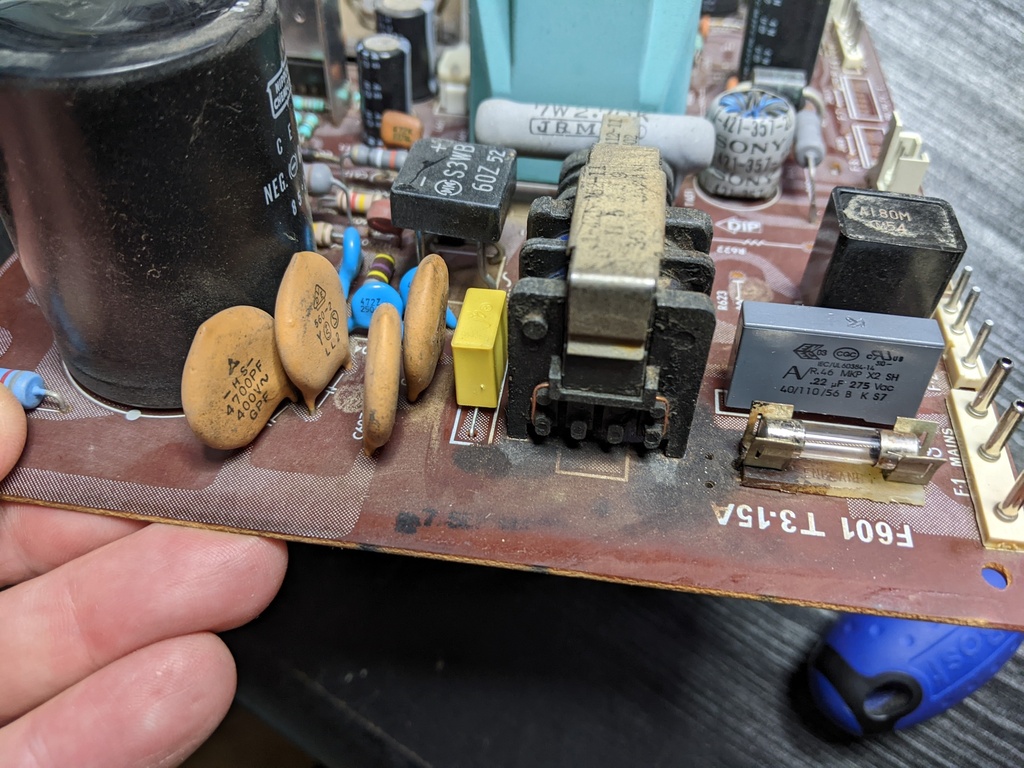

Je les ai remplacées :



et sitôt fait, le téléviseur est reparti  .

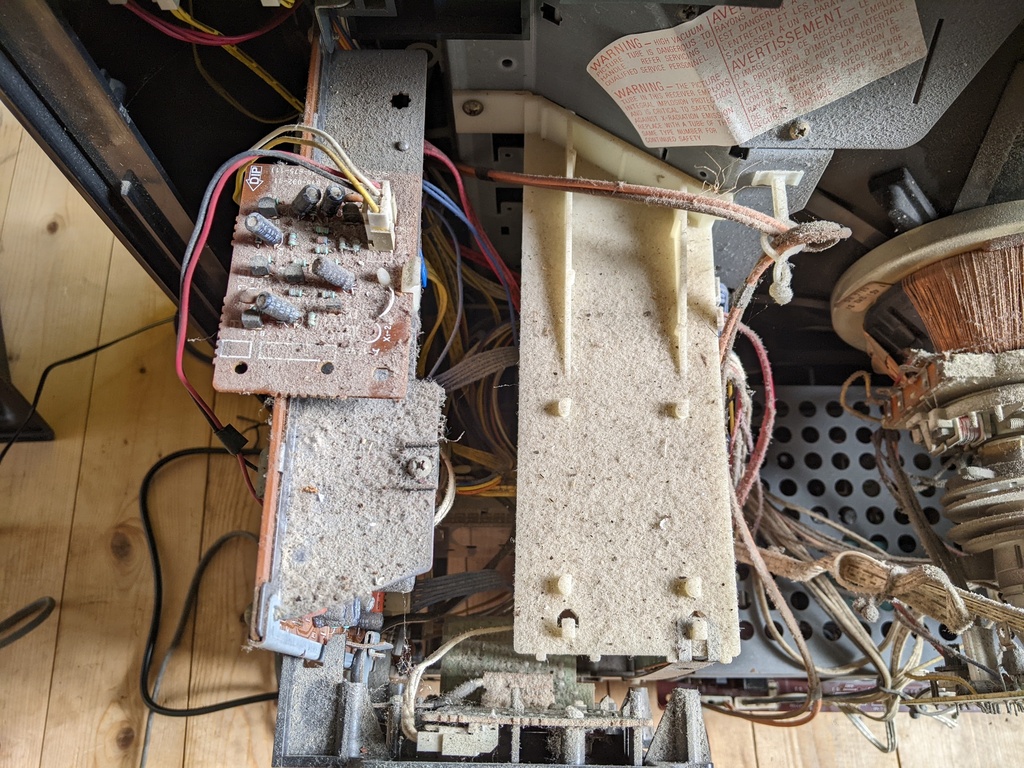

Avant d'aller plus loin, j'ai également passé un coup d'aspirateur car il y avait un tout petit poil de poussière...




À la mise sous tension suivante, le téléviseur est reparti, mais reparti de façon pas très brillante...

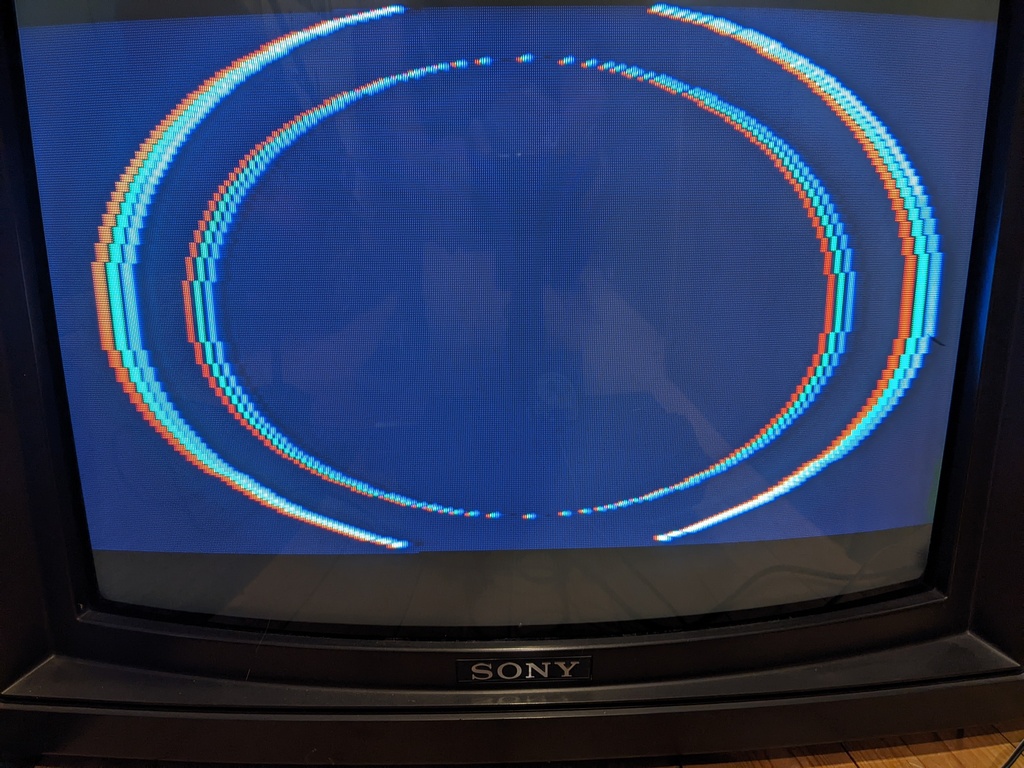

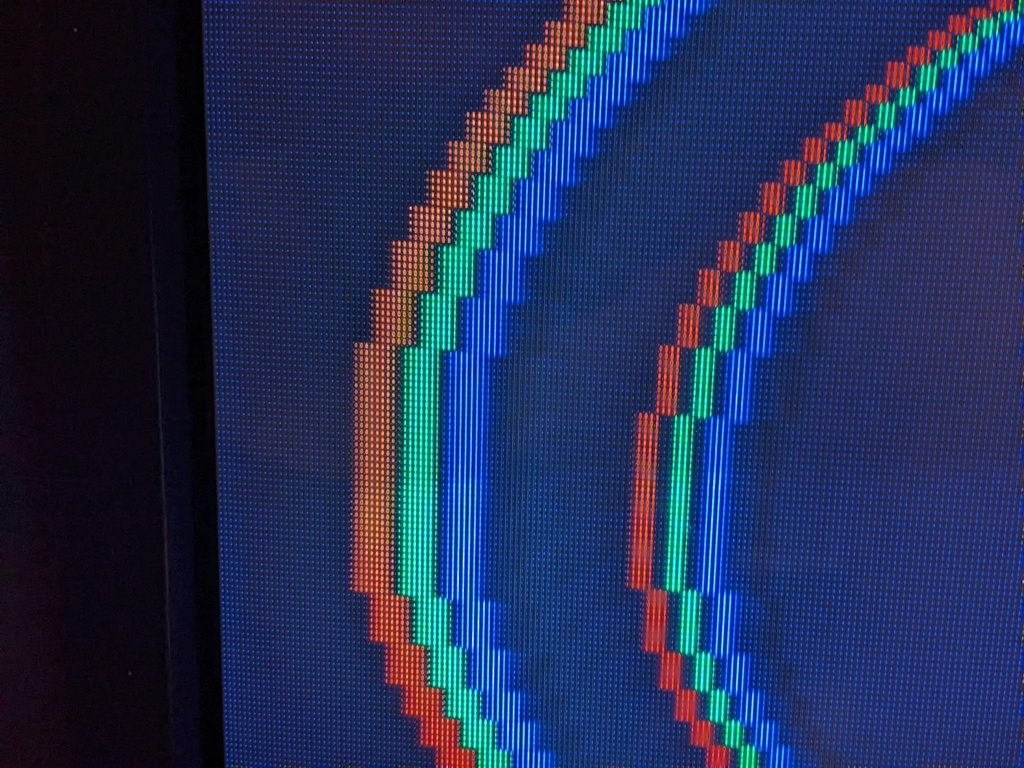

La panne la plus visible est un énorme problème de convergence des trois faisceaux RVB : cette mire devrait afficher deux cercles concentriques blancs !





Je n'ai jamais vu une convergence aussi à l'ouest !

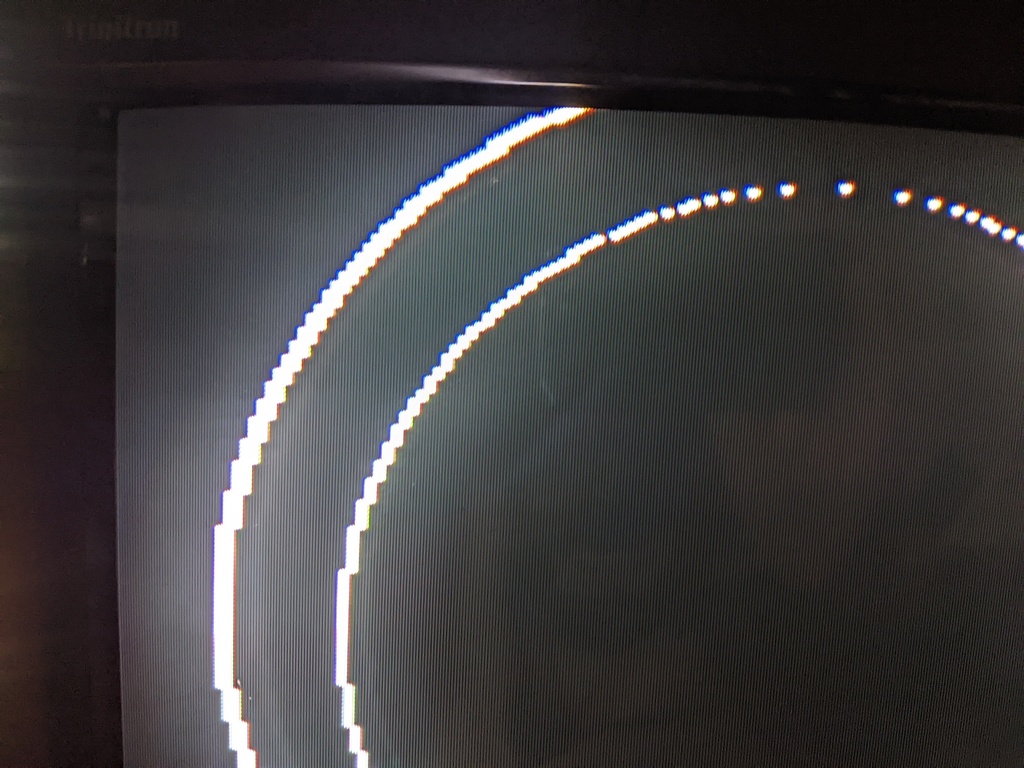

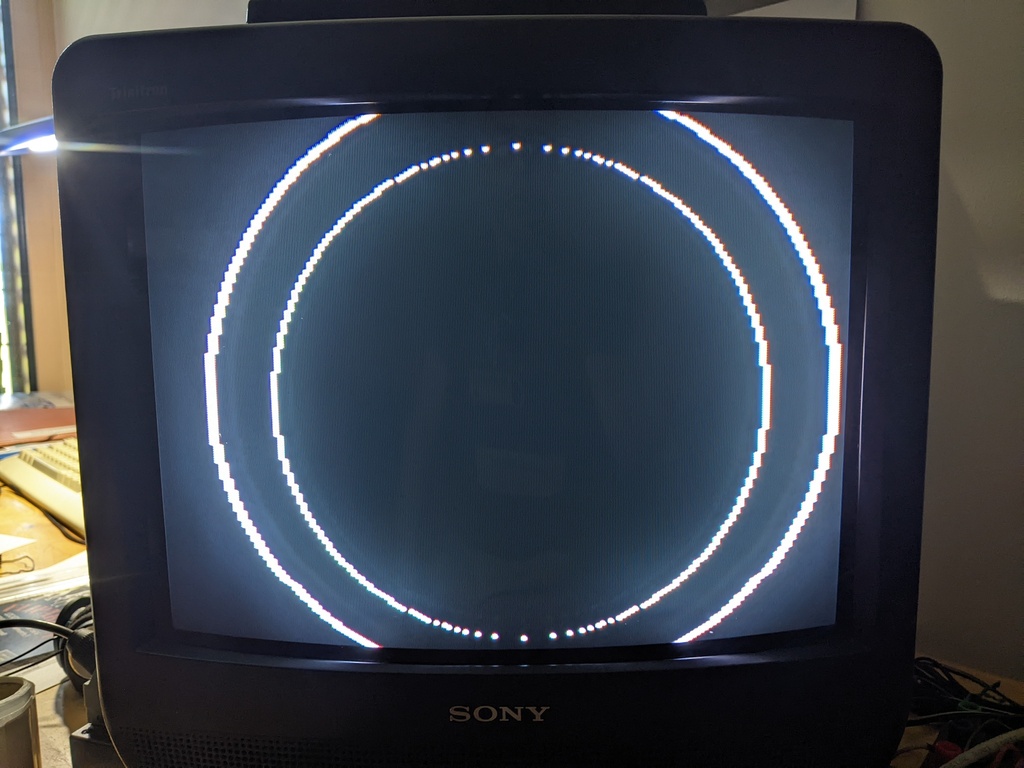

À titre de comparaison, voici l'image de cette mire circulaire sur une autre TV SONY, sans problème de convergence :





(pour info, la mire provient d'un petit programme sur ATARI 2600 : Color Bar Generator, tournant ici sur une 2600 SECAM moddée RVB )

Comme le savent les habitués de Gamoover, je suis loin d'être un expert en matière d'écrans à tube cathodique...

Et de ce que j'en connais, je pensais que la convergence se réglait par l'ajustement de bandelettes magnétiques posées autour du col du tube cathodique, au niveau du yoke... Autrement dit, cela ne se règle pas électroniquement, mais seulement magnétiquement : est-ce bien le cas ?

Car je ne comprends pas comment la convergence a pu à ce point se dérégler alors qu'elle était bonne il y a 15 ans quand mes parents utilisaient ce téléviseur, et que depuis le téléviseur a simplement été stocké (dans des conditions certes pas idéales, genre dans un garage non isolé...).

Et il y a d'autres pannes :

- l'image est verticalement tassée, le bouton de réglage situé au dos du téléviseur n'a pas d'effet
- l'image est stable en 60 Hz, mais défile en 50 Hz ! Plutôt surprenant pour un appareil SECAM  !

Il est probable qu'un "cap kit" réglerait ces deux derniers problèmes.

Qu'en pensent les experts de Gamoover ?

Est-ce que je commence par faire aveuglément un cap kit ?

Cette convergence complètement dans le choux, d'où viendrait-elle ?

Merci par avance pour votre aide  .

A+

Salut !

Rien à voir avec l'arcade, mais je jette ma bouteille à la mer, sait-on jamais !

Y aurait-il quelqu'un sur l'agglomération Nantaise qui pourrait me prêter un extracteur de roulement ?

Ça ressemble à ça :



Je dois remplacer le bras d'essuie-glace arrière de ma voiture, et j'ai dû me rendre à l'évidence que c'était impossible sans cet outil !

J'ai bien essayé d'en fabriquer un de fortune, mais ça résiste !...

Je dis "prêter", mais en fait je passerais juste avec la voiture le temps d'enlever le bras cassé, et je repartirais aussi sec .



A+

Salut,

La rubrique n'existe pas, donc je me suis dit que j'allais caser ça par ici .

En effet, ceux qui me connaissent savent que ma gourmandise passée m'a amené à accumuler plus de bornes que de raison, et surtout plus de bornes que je ne peux en stocker chez moi .

C'était même l'objet de la fameuse rubrique Combien et Ou ? (c)Little_Rabbit, tant mes bornes étaient éparpillées à droite à gauche, et tant j'ai squatté des années durant chez certains !... La rubrique avait permis aux uns aux autres de relativiser et constater que les squatteurs étaient nombreux sur Gamoover !

Mais j'ai le bonheur de vous annoncer que cette époque est révolue, car depuis ce matin je suis l'heureux propriétaire d'un petit local au sud de Nantes, dans lequel je vais pouvoir rassembler toutes mes bornes excédentaires !







Cela fait environ 50 m² ce qui me suffit largement je pense. C'est à 25 minutes de la maison ce qui reste raisonnable (sur Nantes même c'est impossible tant le prix de l'immobilier est élevé !). Remarquez également que c'est un "local agricole" - ce qui m'exempte de toute taxe foncière !  - et qu'il n'y a ni eau ni électricité : donc cela restera un lieu de stockage et ne risque pas d'être transformé en Gameroom .

C'est surtout chez @sentinelle que j'ai le plus sévi : je le remercie encore une fois d'avoir supporté chez lui mes joujoux encombrants pendant tant d'années (déjà 11 ans pour les plus anciennes ! ) !

@AsPiC : je vais également pourvoir te débarrasser de la Time Pilot et la vitrine .

Je vais aussi pouvoir décongestionner un peu la salle de jeux qui est trop encombrée, et où il est difficile de bouger quoique ce soit.

Plus tard (quand je serai en retraite peut être ?? ) j'y mettrai si il reste de la place ma collection de consoles et micro-ordinateurs actuellement stockée au bureau...

Je suis bien content de disposer de cet espace à présent !

Et n'allez surtout pas croire que cela serait la porte ouverte à une nouvelle boulimie  . Non non, je m'impose à présent une stricte hygiène de vie, et dois me concentrer sur les WIP en cours, une à une réparer les bornes déjà acquises (pour d'ailleurs je pense en revendre et ne garder que celles auxquelles je suis le plus attaché ).

A+

Salut,

Cet après-midi, je constate que depuis chez moi, les images/photos hébergées sur le serveur de Gamoover ("gamoovernet.pixhotel.fr") ne s'affichent plus (adresse introuvable me dit Firefox).

Testé également sous Chromium...

Est-ce la même chose chez vous ?

Attendons qu'il fasse jour outre-atlantique, High_Cobra aura sûrement la réponse à cette question après son petit-déjeuner .

A+

Salut,

Je me pose une question au sujet des câbles RVB SEGA auxquels nous sommes habitués en France, ceux qui étaient fournis en standard avec les Megadrive (et qui sont d'ailleurs identiques aux câbles des Master System vendues en France) :



J'ai lu par exemple cet article qui donne quelques éléments de réponse... mais ma question est la suivante : qu'est-ce qui différencie dans le détail la sortie RGB d'une Megadrive Jap/US de la sortie RGB d'une Megadrive vendue en France ?

En quoi le signal de synchro qu'attend un téléviseur Français est différent de celui d'autres pays ?

Chez nos amis Chinois, on trouve ce genre de câbles :



Ils ne conviennent qu'aux Megadrive vendues hors de France, c'est bien ça ?

Autre questionnement : sur AliExpress par exemple, on trouve généralement ces câbles en deux variantes au niveau de la prise DIN => C- Pin ou V- Pin :



Savez-vous lequel convient aux prises DIN femelles standard qu'on trouve par chez nous ? Je dirais le type C- Pin non ?

Si je vous pose ces questions, c'est juste que je suis dans une phase de mod RVB de certaines de mes consoles (Videopac, 2600 SECAM, etc.), et je me disais que tant qu'à faire un connecteur RVB, autant adopter le brochage de bécanes déjà existantes, et pouvoir utiliser leurs câbles tout fait .

Sinon, sans rapport direct avec ce questionnement, je cherche à acheter ce fameux adaptateur RVB 3085 pour une Megadrive Française que j'avais trouvée sur le trottoir sans câble . Si vous avez ça à petit prix en excédent dans vos cartons, faites-moi une proposition .

Merci  .

A+

Ce sujet a été déplacé vers Bornes génériques européennes.

https://www.gamoover.net/Forums/index.php?topic=43598.0

Ce sujet a été déplacé vers Le Bistrot de l'Arcade.

https://www.gamoover.net/Forums/index.php?topic=43533.0

Salut,

Oui, je vous entends vous là bas au fond, vous écrier un peu désabusé "Quoi ? Encore ??  "...



Bah que voulez-vous, quand on a des compétences limitées à quelques PCB, on tend à se spécialiser et faire toujours la même chose .

Il y a plusieurs mois, un copain m'a confié son PCB Space Invaders en panne, et j'ai enfin pris le temps de me lancer dans sa réparation.

Le PCB est propre et complet, tant la carte mère que la carte fille :





Mais avant qu'il ne me soit confié, il est passé entre les mains d'un autre réparateur : je ne sais donc pas quelles ont pu être les « réparations » précédentes...

Comme je possède mon harnais de dépannage fait maison, je peux immédiatement brancher le PCB pour le tester dans mon atelier.

À la première mise sous tension, j'entends immédiatement mon alim d'arcade couiner !

Elle fait ça quand il y a un court-circuit franc sur l'une de ses sorties. Je débranche tout (le +5V, -5V et +12V), et rebranche les 3 tensions une à une pour identifier le ou les coupables. La réponse tombe sans délai : c'est le +12V qui est en court-circuit ! Cela me simplifie la vie car le +12V n'alimente que la partie son de la carte fille. [edit : Spectro et F4brice me rappellent que le +12V alimente la carte mère et la carte fille ! Mais en débranchant le connecteur qui amène le 12V à la carte fille, je constate que le court-circuit disparaît : cela réduit le champ des possibles et facilite ma recherche .]

Après un rapide examen du schéma, je pointe un potentiel coupable :



Il s'agit d'un condensateur de découplage/filtrage aux bornes de l'ampli audio. Et qui plus est, ce condo est de type « tantale goutte ». Il est bien connu que les vieux condensateurs tantale peuvent se mettre en court-circuit en vieillissant. L'ohmmètre semble me confirmer qu'il est en court-circuit : je dessoude !



C'est bon : le court-circuit a disparu et l'alimentation ne couine plus . Je n'ai pas de remplaçant sous la main, et comme c'est pour l'ampli, je verrai ça plus tard.

Après cette nouvelle mise sous tension, je n'ai toujours rien à l'écran !

Cela ne me surprend pas outre mesure car en novembre 2018, j'avais très rapidement ausculté ce PCB, et j'avais déjà constaté que le signal de synchro composite n'était pas généré pour cause de compteurs 9316 hors service. Je regarde cette partie du schéma :



On trouve en cascade une série de compteurs 9316, associés à des bascules D 7474 qui ensemble forment des sortes d'automates qui comptent les cycles d'horloge pour générer notamment le timing nécessaire aux signaux de synchro vidéo horizontale et verticale.

À l'aide de mon oscillo, je regarde ce que je trouve sur chacun des 9316, en partant de celui du bas du schéma : E7, puis E6, puis E5 et enfin D5. Je constate d'ailleurs que tous les 9316 ont déjà été remplacés ! Peut-être l'œuvre du précédent réparateur ?... Je remonte donc la piste, et fais le constat suivant à chaque étage : il n'y a aucun signal d'horloge ! .

Normalement, les 9316 montés en cascade divisent la fréquence initiale du signal d'horloge : ici le premier de la chaîne ne reçoit pas de signal, normal donc que tous ceux qui sont après dans la chaîne ne décomptent rien !

Le signal d'horloge source est issu d'un oscillateur à quartz, la partie entourée en bleu dans le schéma mis plus haut.

Je continue à balader la pointe de l'oscillo, jusqu'à atteindre les différentes broches de l'oscillateur à quartz en haut, et curieusement, je vois bien un signal sur l'oscilloscope ! Hmm... Je lève les yeux vers l'écran et... ça y est, j'ai un signal vidéo !



Certes, ce n'est qu'une bouillie de pixels, mais c'est mieux que rien . Cela me prouve que toute la chaîne de 9316 et ses petits copains fonctionnent .

Ne comprenant pas pourquoi la synchro vidéo a fini par arriver, je coupe l'alim arcade, puis la rallume : rebelote, écran noir sans le moindre balayage !

Je re-ballade la pointe de l'oscilloscope dans le coin de l'oscillateur à quartz et bingo, je retrouve mon signal vidéo ! De tentative en tentative, je finis par trouver que c'est en touchant la broche 2 du 9310 en C7 que l'oscillateur finit par démarrer !

Sur le coup, j'ai laissé ce problème de côté et poursuivi mes investigations, mais je vous livre tout de suite la solution à ce problème.

Il se trouve que j'ai eu l'occasion d'en discuter avec Spectro au téléphone : il me confirme ce que je présumais, à savoir que la pointe de l'oscillo doit très légèrement changer la capacitance du circuit, ce qui suffit à amorcer l'oscillation. Il me suggère de jeter un œil au condensateur situé au cœur de l'oscillateur, celui de 180 pF que j'ai entouré en jaune sur le schéma.

Je le dessoude et le teste :



En effet, un peu inférieur au 180 pF théorique. Je le change par un autre que j'ai sous la main, d'une valeur très légèrement supérieure à la valeur du schéma. J'en profite pour refaire les soudures dans ce périmètre, et désoxyder le quartz et son support (en effet, sur ces PCB le quartz n'est pas soudé mais enfiché sur un support !).



Nouvelle mise sous tension, et cela n'a absolument rien changé ...

J'inspecte de plus près le PCB, dessus et dessous, quand je finis par voir ce qui me semble être une belle bévue !

Comme on le voit sur le schéma, l'oscillateur à quartz est construit autour de deux portes NON d'un 74S04 qui se mordent la queue en quelque sorte puisque leurs sorties retournent vers leurs entrées, au travers d'un circuit RC de très petite valeur. Le NON de la porte qui se réinjecte à son entrée, associé au quartz sont la source de l'oscillation à la fréquence du quartz. Nous sommes certes en présence de portes logiques, mais une partie du circuit est analogique puisque le circuit RC, et la résistance/capacitance des portes S04 entre en jeu dans la génération de l'oscillation !

Or voici ce que je trouve en lieu et place du 74S04 en A7:





Certes d'un point de vue logique, on pourrait penser qu'un 74HC04 est équivalent à un 74S04 (quoique, en terme de temps de propagation, cela doit déjà être différent), mais d'un point de vue «analogique» la structure différente des familles HC fait que le circuit portes+quartz+circuit RC n'est plus à même d'amorcer spontanément l'oscillation attendue de ce circuit !

Celui qui a eu l'idée de faire cette substitution était bien mal avisé !...

Je remplace donc le 74HC04 par un 74S04, et à présent le PCB démarre à tous les coups !

Certes je n'ai toujours que ma bouillie de pixels, mais dans le prochain épisode, j'attaquerai le test du CPU/ROM et RAM !

A+

Ce sujet a été déplacé vers Impression - Lamination.

https://www.gamoover.net/Forums/index.php?topic=43298.0

Ce sujet a été déplacé vers Hardcade.

https://www.gamoover.net/Forums/index.php?topic=43278.0

Ce sujet a été déplacé vers Bornes génériques européennes.

https://www.gamoover.net/Forums/index.php?topic=43225.0

Ce sujet a été déplacé vers https://www.gamoover.net/Forums/index.php?board=119.0

https://www.gamoover.net/Forums/index.php?topic=43255.0

Salut,

Un copain vient de m'envoyer ce lien :

https://www.youtube.com/watch?v=BsZccA1nMXs

Rien de nouveau sous le soleil me direz-vous : on doit sans doute obtenir la même chose avec un Pi4 j'imagine...

Mais pour 65 EUR ($77.00), la console toute prête et configurée, avec un frontend très sympa, la micro-SD 64 GB, avec ses 2 manettes sans fil, câble hdmi + alimentation, je trouve ça séduisant .

Les plus observateurs remarqueront que dans le front-end, pour illustrer la Megadrive, est une vidéo de Flashback qui tourne !

Le débat ne porte pas bien sûr sur le côté illégal de ce genre de produit !... C'est même dingue que cela puisse sortir : j'adore notamment leur logo RetroStation  .

A+

Salut,

Depuis ce matin, quand je clique sur un lien d'un email de notification venant de Gamoover, Google m'affiche une page d'alerte avec tout un laïus disant que Gamoover est un site dangereux, bla bla bla, et qu'ils y ont récemment détecté une tentative d'hameçonnage...

Ça vous le fait vous aussi ?

A+

Salut,

Récemment, il m'a été donné l'occasion de me mettre au chevet d'un nouveau malade, un PCB Gun Fight de chez Bally Midway.

Ceux qui suivent un peu mes WIP se souviennent peut-être que ce n'est pas une nouveauté puisque j'ai déjà eu l'occasion de dépanner 2 PCB du jeu Gun Fight : celui-ci, et celui-là.

Et pour rappel, la carte mère est identique à celle de Space Invaders sur laquelle j'ai aussi passé de nombreuses heures !

L'expérience aidant, j'espérais cette fois en venir à bout facilement... Oui, sauf que d'un PCB à l'autre, on ne tombe pas toujours sur les mêmes pannes !

Détaillons alors la réparation de ce 3ème PCB Gun Fight.

La carte mère est complète et propre, intacte !





Pour la carte fille, le côté composant est OK :



Par contre le côté soudure fait un peu peur !



De nombreuses pistes sont coupées, des fils de différents diamètres soudés ça et là. Et histoire de bien vous mettre en confiance, il y a d'importantes traces de fumées, comme si quelque chose avait cramé sur la carte !

Je décide par conséquent de mettre la carte fille de côté, et me concentre en premier lieu sur la carte mère.

Comme j'ai déjà tout le harnais adéquat, il m'est très facile de mettre le PCB sous tension.

Résultat à l'écran : RIEN !

Peut-être vous en souvenez-vous, la procédure de dépannage Midway demande d'enlever toutes les ROM, et mettre sous tension : on doit avoir des lignes verticales.

Je m'exécute :



Et remise sous tension : toujours RIEN à l'écran !

Alors que généralement sur cette carte mère, à la mise sous tension on a une bouillie de pixels avant même de démarrer le CPU par le signal RESET, ici rien !...

J'ai tout de suite pensé à un problème du côté des compteurs 9316 qui servent à générer les tops de la synchro horizontale et verticale (j'avais vu cette panne sur un PCB à Matled !).



Observation à l'oscillo de la chaîne des 9316 : non, tout est normal et les compteurs comptent gentiment .

En sortie, j'ai bien la synchro composite. D'ailleurs quand je mets le PCB sous tension, je distingue sur le moniteur une petite saute d'image, même si celle-ci est noire.

Le problème est donc ailleurs... La bouillie de pixels qu'on obtient habituellement est l'affichage du contenu aléatoire des RAM à la mise sous tension. Ce pourrait-il que les 16 RAM soient mortes ??

Puisque nous n'avons aucun pixel, remontons un à un les étages du PCB qui génèrent les pixels.

Nous avons déjà constater que la synchro composite est bonne. Ensuite il y a le registre à décalage 74166 en C4 qui fait office de « shifter » => la RAM en court d'adressage lui présente un octet, puis cet octet est décalé bit par bit au rythme de l'horloge pixel pour générer le flux de pixels :



Un registre à décalage décale les bits reçus en entrée selon le signal d'horloge qu'on lui envoie, ici sur la broche 15. Observée à l'oscillo, le signal d'horloge est bien présent ! Mais en sortie broche 13, je constate en effet que le signal est toujours à 0. Le 74166 serait-il mort ? En observant les 8 bits présentés en parallèle en entrée j'ai la réponse : non ! Ce qui sort du registre est toujours à 0 parce que ce qui y est présenté en entrée est aussi à 0 !

Si on remonte encore d'un étage, en sortie des RAM, on trouve une série d'inverseur 7404 (entourés en turquoise sur l'image précédente) : là non plus pas d'anomalie puisque ce qui y rentre est toujours à 1, normal donc qu'il n'en sorte que des 0.

Autre piste, les RAM sont adressées par 4 multiplexeurs 74157 qui présentent sur leur bus d'adresse soit le bus d'adresse du CPU, soit la valeur des compteurs 9316 qui cadencent le balayage vidéo.



J'observe à l'oscillo ces 4 multiplexeurs, mais ils ne semblent pas en cause car on y voit bien les valeurs successives qui balayent la RAM vidéo.

Ce sont donc les RAM qui présentent une valeur constamment à 1 sur leur sortie (ces RAM ont une sortie inversée).

Gloups j'espère qu'elles ne sont pas toutes mortes car bonjour la galère pour toutes les dessouder !

Il faut donc approfondir la façon dont ces RAM antédiluviennes fonctionnent...

En détaillant la datasheet de ces RAM 2107, je remarque que la broche CE (Chip Enable) doit fonctionner en 12 V !





Et sur cette carte mère, voici comment est câblée la RAM :



Je devrais donc avoir du 12V sur la broche 17 quand la RAM est sélectionnée. Je regarde ce que dit l'oscillo : Ahhh ! Le signal est plat, cela explique pourquoi il ne sort rien de ces RAMs !!

On remonte encore d'un étage et on constate que c'est le composant Intel 3245 en C5 qui fournit ce signal CE.

Ce chip Intel 3245 est un driver de signal d'horloge TTL-CMOS !... De ce que j'en ai compris, cela prend en entrée en signal d'horloge niveau TTL (5V), et cela le « booste » et le ressort en niveau CMOS (12V). Y sont adjointes différentes broches de sélection, nous reviendrons là-dessus plus tard.

J'observe à l'oscillo ce qui rentre et sort de ce driver d'horloge : j'ai bien des signaux en entrée, mais rien en sortie sur la broche 7 ! J'espère tenir là mon coupable !!

La bonne nouvelle est que j'avais déjà dessoudé ce composant lors de mes WIP précédent. Je me dépêche donc de dessouder ici le possible coupable, de mettre un support 16 broches, et d'y placer un 3245 prélevé sur mon autre PCB Gun Fight.

Nouvelle mise sous tension et à l'écran...



Bingo !! Ma bouillie de pixel est bien là !!

La mauvaise nouvelle, c'est que ce composant est obsolète depuis belle lurette, et qu'il n'est pas facile d'en trouver ...

La seule source actuellement me semble être celle-là :



Ouch !... Plus de 17 EUR le malheureux chip DIP 16, ça pique un peu ! Va falloir voir si il n'y a pas moyen de trouver un composant équivalent... Nous verrons cela plus tard.

À présent que j'ai ma bouillie de pixel, il est temps d'appliquer le RESET au PCB et voir quelles barres nous obtenons :



Pas mal de tout !! Cela s'annonce de bon augure .

Il est temps par conséquent de mettre l'EPROM de test, mais pour cela, il faut opérer 3 modifications apprises de mes WIP passés :

- changer les jumpers S1, S2, S3 et S5 pour passer du brochage ROM à celui d'EPROM 2716
- permuter les jumper S6 pour passer d'un décodage d'adressage de blocs de 512 octets à des blocs 2048 octets (capacité des EPROM 2716)
- déplacer les condensateurs de découplage de toutes les ROM

Pour les jumpers S1, S2, S3 et S5, on passe donc de ça à ça :


Les jumpers S6 voient leur côté gauche permutés vers le bas :


Et les condensateurs de découplages sont décalés sur la gauche :

(là on en voit 3, il y en a 4 à déplacer au total)

Je mets donc en place l'EPROM de test :



Résultat du test des RAM :



Hey ! Pas mal du tout, une seule RAM serait défectueuse !

Je la dessoude,



et la remplace par une RAM neuve, sur support :
(heureusement, j'ai encore en stock de ces RAMs car il n'est pas facile de s'en procurer : celle-là vient des Etats-Unis)


Je lance à nouveau l'EPROM de test :


Yes ! La carte mère est à présent fonctionnelle !

N'étaient finalement défectueux que une RAM, et le « clock driver TTL-CMOS» !

On s'en tire bien ! J'aurai donc rencontré un nouveau type de panne sur cette carte-mère Bally Midway => si l'écran est vierge de tout pixel (bien que la synchro composite soit présente), pensez à inspecter le Clock Driver Intel D3245 en C5 !

Dans le prochain épisode, je vous parlerai de la carte fille, carte qui fait un peu pitié à voir .

A+

Salut,

Je m'en vais vous parler d'un projet que je traîne depuis un certain temps : substituer un PCB Pole Position par un PC sous MAME.



Cela fait plus de 10 mois qu'il a démarré je crois, mais force est de constater que cela n'avance pas. Aussi, je me dis qu'en ouvrant un vrai WIP, et avec l'aide de vous tous, peut-être que cela progressera plus vite !

Ceux qui me connaissent le savent, Pole Position est un de mes jeux préférés. J'ai la borne en version cockpit (WIP toujours en cours...), j'ai aussi la borne Pole Position II en uprigth. Et comme mon frère est fan lui aussi, il a Pole Position I en upright,  avec une restau également en cours, et déjà très bien avancée au niveau cosmétique :



C'est d'ailleurs pour lui que je me suis lancé dans ce projet : sa borne n'avait pas de PCB et une solution à base d'émulateur lui allait très bien.

Car le problème des Pole Position, c'est que leur PCB est particulièrement complexe (2 grandes cartes, 3 microprocesseurs, etc.), et particulièrement panneux ! J'en sais quelque chose, au point que le WIP de mon PCB sur la cockpit est au point mort depuis des mois (années ? ) tellement sitôt une réparation faite qu'une nouvelle panne surgit, avec une régression telle qu'on ne sait même pas par où commencer ... J'ai 5 ou 6 PCB Pole Position et tous sévèrement en panne ou morts . Deux autres encore me sont passer entre les mains durant les mois passés et même constat : mort cérébrale intégrale ...

C'est la raison pour laquelle je me résous à remplacer ces PCB trop capricieux par un PC, mais selon un principe Plug & Play, où le PC sous MAME et tout le nécessaire sont regroupés sur une « planche » qui se branche dans la borne exactement comme se brancherait le PCB original.

Le schéma suivant résume le projet :



Dit comme ça, le projet est tout simple... Sauf que je suis une bille en MAME, Soft15kHz et compagnie, que Pole Position a en organes d'entrée potentiomètre (pédale d'accélération), spinner (volant) et levier de vitesse High/Low qui compliquent un peu la chose.

Ce que j'ai déjà fait :

- sur un vieux PC (généreusement donné par Chelnov ! ), j'ai installé un Win XP Pro SP3
- installé MAME 0.155
- récupéré les fichiers ROM de Pole Position 1 et 2 (rien que ça, j'ai galéré avant d'avoir un ensemble qui fonctionne !...)
=> avec ça, je peux jouer à Pole Position au clavier et à la souris. Banal quoi...

Je vais vous raconter ce que j'ai déjà essayé de faire, avec son lot de déconvenues et échecs, et ce que j'espère réussir à faire.

Dans les épisodes suivants, nous aborderons :

- la carte d'input analogique Xinmotek XM-07 et l'enfer des calibrations
- une solution de remplacement à base d'Arduino/Leonardo
- GroovyMAME ou comment avoir un MAME en 15 kHz
- Flashage du BIOS d'une carte graphique ATI pour qu'elle boote en 15 kHz
- Lancement automatique et masquage de Windows
- L'intégration de l'ensemble sur une planche

Vous l'aurez compris, je ne suis pas au bout de mes peines !

A+

Salut,

Ce n'est pas à proprement parler de l'arcade, mais on va dire qu'historiquement, cela s'y rapporte .

Il y a quelques jours, un membre récemment inscrit sur Gamoover m'a contacté en MP pour que je l'aide à réparer une console qu'il a connu quand il était gamin : un Pong Philips N20.


(photo trouvée sur le net)

Je me suis contenté de lui prodiguer 2 ou 3 conseils et l'ai encouragé à ouvrir un sujet spécifique pour recevoir l'aide de nous tous. Pour l'instant je ne crois pas qu'il l'ait fait ...

Mais comme il se trouve que j'ai le même modèle, ou presque, dans ma collection, cela m'a donné envie de le sortir de son carton, d'autant que j'avais souvenir que le dernier branchement il y a quelques années s'était soldé par un constat de panne !

Voilà la bête :



Vous le voyez, comme souvent à l'époque, ce modèle Radiola est 100% identique au modèle Philips .

Devant un tel Pong, comment le tester et savoir s'il fonctionne, un peu, beaucoup, pas du tout ou à la folie ?

1) L'alimentation

Par chance ce modèle dispose d'une prise d'alimentation externe, ce qui nous épargnera l'achat de six grosses piles R14 . Car oui, certains fabricants ne proposaient même pas cette option !  j'ai un modèle Saft Leclenché, dans une belle robe orange très Seventees, qui ne fonctionne qu'avec des piles... vu que Saft Leclenché était avant tout un fabricant de piles, on comprendra ses motivations limite malhonnêtes !

La prise ne comporte aucune mention, mais le dessous de l'appareil nous en apprend un peu plus :



Il nous faut donc du 9V continu, mais la polarité est inconnue. Après recherche, le « - » est au centre, et le « + » à l'extérieur :



Cette alimentation avec cette prise fera l'affaire :



Ensuite, on peut tout de suite faire un premier test : sur ces Pongs, seule l'image est envoyée au téléviseur, le son lui sort directement du haut-parleur intégré à la console. Si à la mise sous tension la console émet ses « bip » caractéristiques, c'est déjà le signe d'une certaine vitalité .

Dans mon cas, branchement, mise sous tension et... Yes, j'ai bien les Bip Bip  .

2) Le raccordement au téléviseur

Ces Pongs se relient à un téléviseur par la prise antenne (normal, puisque la prise Peritel n'avait pas encore été inventée, et que les téléviseurs à l'époque ne possédaient aucune autre entrée ! ). Ce qui est bien problématique car les tuners numériques des téléviseurs d'aujourd'hui ne parviennent pas à recevoir le signal de ces appareils : la fréquence de ces Pongs n'est pas calée de façon assez précise sur une fréquence « officielle », et de plus le signal peut « s'étaler ou baver » sur une certaine plage de fréquences...

J'ai déjà fait l'essai avec plusieurs de ces Pongs, et le constat est toujours le même : il est impossible d'avoir une image exploitable sur un téléviseur moderne (j'ai aussi testé avec le tuner d'un magnétoscope des années 90 : même échec). Non, le seul moyen de s'en sortir est d'utiliser un vieux tuner analogique ou le réglage d'une chaîne se faisait à l'aide d'une molette que l'on tourne.

Quand on ne dispose pas d'un tel téléviseur – ils se font de plus en plus rares ! -, une bonne alternative consiste à dégoter un tuner Amstrad MP-3 . Ceux qui ont connu le CPC-464 ou 6128 dans les années 80 se souviendront qu'Amstrad avait sorti plusieurs « périphériques » à leur moniteur couleur, dont ce fameux tuner qui permettait de recevoir la télé sur son Amstrad !

Il y a quelques temps, j'en ai trouvé un sur leboncoin, et je ne regrette pas mon acquisition ! Il dispose d'une prise antenne bien sûr, mais aussi une prise Péritel, ce qui permet de le relier à autre chose que le moniteur Amstrad !


(photos du net)

J'ai bricolé un adaptateur secteur pour le tuner (car normalement il est alimenté en +12V par le moniteur Amstrad que je n'avais pas sous la main), et j'ai pu branché le Pong dessus.

La prise antenne de ce Pong est orange, ce qui indique qu'il émet sur la bande VHF (la prise aurait été verte, c'eut été en UHF ).

Interrupteur de choix de bande sur VHF-1, je tourne la molette à la recherche d'une image, et cela super facilement par rapport aux vieux téléviseurs où se réglage est souvent peu accessible et peu pratique... mais pas de terrain de tennis à l'écran . Par contre, alors que j'ai de la neige la plupart du temps, pour une zone de réglage donnée, j'ai un écran tout noir !

Peut-être suis-je sur la bonne fréquence, mais le Pong ne génère plus d'image ?

Il est temps d'ouvrir la bête pour en savoir plus .

3) Le dépannage



Bonne nouvelle, ce Pong est construit autour du très classique chip AY-3-8500 de chez General Instrument. C'est cool car je m'étais déjà frotté à ce composant quand j'avais voulu faire ce mod.

Je me souvenais donc d'une particularité : le chip génère indépendamment le signal vidéo de la balle, du terrain, de la raquette gauche, et de la raquette droite !



À cela s'ajoute un signal de synchro, et c'est une électronique externe au chip AY-3-8500 qui agglomère ces cinq signaux pour générer un signal composite, qui est ensuite transformé en signal antenne par le modulateur de la console. Le schéma suivant illustre ce principe de fonctionnement :



Dans l'implémentation de mon Pong, je vois que les signaux balle, raquettes et terrain vont vers un CD4002 : ce sont 2 portes NOR (non ou) à 4 entrées (si au moins une des 4 entrées est à 1, alors la sortie sera à 0, sinon la sortie sera à 1).

J'observe à l'oscilloscope les signaux qui arrivent dessus, et c'est louche... Je vois bien la synchro, mais il n'y a rien en sortie de la porte NOR qui agglomère les 4 signaux balle, raquettes, etc.

Je dessoude ce composant,



Et le teste :




Bingo : il est donné comme mauvais !

Je n'avais pas ça dans mon stock de composants, aussi je suis passé chez mon crémier habituel pour en prendre samedi après-midi (avant que cela ne soit plus accessible !  ).

Hier je trouve le temps de le souder :



et nouvelle mise sous tension : Yes !! C'était bien ça, j'ai à présent l'image ! Le tuner était bien à peu près sur le bon canal !



En bougeant les raquettes, je me rends compte qu'elles se déplacent de façon très très saccadée. Je démonte les manettes et mets un peu de bombe contact à l'intérieur du potard.



C'est nettement mieux, même si cela reste tremblotant à droite...

Je remonte la console et pense avoir mené grosso modo ce WIP à son terme .

Je teste rapidement, et tout semble fonctionner. Jouer à Pong tout seul n'est pas chose très aisée . Je continue tant bien que mal mon test, et je finis par me rendre compte d'un sérieux problème pour le moins improbable !

Je vous laisse juger par vous-même :


Vous avez vu ça ?? Moi c'est la première fois que je vois ça : la raquette de droite est comme percée, c'est comme si elle n'avait pas de tamis : elle laisse passer toutes les balles !

Merde alors ! Je ne comprends pas d'où cela peut venir, si ce n'est le chip principal AY-3-8500 qui serait défectueux !... Vous voyez une autre possible raison ??

Nouveau test aujourd'hui, mais les 2 potards étaient encore un peu tremblotant. Du coup je les ai carrément démontés car l'effet de la bombe contact n'avait été que de courte durée...



J'ai lu sur un forum spécialisé « Audio » qu'un potard se nettoyait à l'alcool isopropylique, et que les tiges ou curseurs (les parties mécaniques, sans contact avec l'électronique) pouvaient se graisser à la graisse au silicone (essentiellement pour apporter une viscosité qui participera à la résistance au glissement, pour avoir une course régulière).





C'est ce que j'ai fait : les raquettes ne tremblent plus, mais celle de droite demeure percée !...

J'ai voulu acheter un chip AY-3-8500, mais compte tenu du Covid-19 et de la fermeture de presque tous les magasins (E44 n'échappe pas à la règle), je ne pourrai pas me rendre sur place pour l'avoir tout de suite. Mais E44 maintient toutefois son activité Vente Par Correspondance... Bon, j'espère que ma commande sera traitée rapidement, et que la Poste me le livrera rapidement (E44 se trouve à 9 km de chez moi, j'espère que cela sera plus rapide que si je l'avais pris sur Ali Express ! ).

Vos suggestions concernant la raquette percée, autre que le remplacement du chip General Instrument, sont les bienvenues !

A+

Salut,

Il y a quelques temps déjà, j'avais réparé un PCB Midway du jeu Gun Fight (j'avais raconté ça ici ).

Il se trouve qu'il y avait un deuxième Gun Fight dans ce lot de PCB ! Je l'avais mis de côté car il m'avait un peu servi de donneur d'organes quand j'avais bossé sur le WIP de mon PCB Space Invaders, avec ô combien de difficultés !...

Gun Fight est constitué de deux cartes : la carte mère, similaire à celle de Space Invaders ou Sea Wolf, et une carte fille, qui gère principalement les entrées et le son.

Le composant que j'avais prélevé sur la carte mère est un 9316, un compteur synchrone 4 bits : il y en a 4 qui servent à générer le timing des tops de synchro verticale et horizontale du signal vidéo. Le 9316, composant obsolète et plus fabriqué depuis des décennies, est similaire au 74LS161, mais pas tout à fait identique : souvenez-vous, dans son WIP jpetit avait substitué tous les 9316 par des 74LS161 et ça marchait. Par contre si on remplace simplement un des quatre 9316 par un 74LS161, cela ne fonctionne pas, j'ai testé.

Ici il me manquait donc un 9316 : j'en avais commandé un sur ebay à un vendeur Grec mais je ne l'avais jamais reçu, et le seul autre vendeur à l'époque était un vendeur Anglais qui les vendait à prix d'or. J'avais donc mis le PCB de côté .

Et récemment, j'ai trouvé un autre vendeur sur Ebay, Allemand cette fois, qui avait des 9316 en stock, à un tarif raisonnable .

Plus d'excuse : il me faut essayer de réparer ce PCB à présent !

Petit état des lieux : le PCB est plutôt propre :



Il manque comme on peut le voir le 9316 prélevé pour réparer la Space Invaders... Je commence donc bien logiquement par remettre en place un 9316 tout neuf (et déjà testé sur un autre PCB pour m'assurer qu'il est opérationnel ).

Comme je possède déjà mon harnais de test précédemment réalisé pour les précédents WIP, je peux facilement testé ce Gun Fight !

Mise sous tension et... rien, pas quoique ce soit à l'écran ! Je me dis que d'autres 9316 doivent être HS, et que le signal de synchro n'est pas bon. À l'oscillo, je remonte la chaîne des 9316, et constate que je n'ai absolument rien, du début à la fin .

Je remonte encore plus haut, jusqu'à la partie qui génère le signal d'horloge principal : rien non plus !

Observation plus attentive du PCB pour essayer de comprendre, et là je rigole : ce PCB m'a été vendu sans son quartz !



Ah bah forcément, sans quartz ça va moins bien marcher !

À vrai dire, ce quartz n'est pas soudé mais simplement enfiché dans 2 trous prévus à cet effet : c'est certainement la raison pour laquelle il a été perdu ! Il me suffit pour l'instant de prélever celui de l'autre PCB Gun Fight pour poursuivre .

Nouvelle mise sous tension, et c'est déjà mieux :


Cette bouillie de pixels est normale : le PCB n'a pas booté car le RESET doit être actionné manuellement, à l'aide du bouton que j'ai mis sur le harnais (sur la borne, c'est l'alimentation qui envoie un RESET à la mise sous tension). Je sais ainsi que toute la chaîne qui génère les tops de synchro pour la vidéo est OK !

Une des premières choses à faire également, est de modifier la configuration de la carte en ce qui concerne l'adressage des boîtiers ROM ou EPROM. D'origine, Gun Fight est livré d'origine avec 8 ROM de 512 octets chacune (!). Moi je veux pouvoir utiliser l'EPROM de test qui est sur une 2716 (2 ko). Comme je l'avais fait l'autre fois, il me faut reconfigurer tous les jumpers de S1 à S6.

Commençons par S6, qui permet de passer de boîtiers 512 octets à 2 ko :

Switches de décodage d'adresse :


Et les switches S1, S2, S3 et S5 qui adaptent le « pinout » des supports 24 broches recevant les ROM/EPROM, pour que cela soit adapté à des 2716. On passe ainsi de ça :



à ça :



Je place l'EPROM de test, mise sous tension, et... rien !

Je continue à examiner le PCB, et je m'aperçois qu'il manque en plein milieu un composant : le chip Intel 3245 qui génère les signaux d'horloge Phi1 et Phi2 sur CPU. Merde. Et je crois me souvenir que c'est moi qui l'ai prélevé, toujours durant mes errements pendant le dépannage de la Space Invaders . Mais où aurais-je foutu ce circuit intégré ? Je fouille, fouille encore, et finis par le trouver dans un sac dont j'avais jusqu'à oublié l'existence !



Ouf, il revient de loin celui-là !... Je le replace sur un support :



À présent que le CPU reçoit bien ses signaux d'horloge, quel est le comportement du PCB ?

Nouvelle mise sous tension : toujours rien ...

Comme expliqué dans mon précédent WIP, une bonne méthode de dépannage de ces cartes mères Midway (méthode qui peut paraître surprenante au début !), consiste à enlever toutes les ROM/EPROM, et mettre sous tension, en suivant les explications du manuel « Standardized Test Procedure for Midway's Processor Boards » .



Le manuel explique qu'à la mise sous tension sans ROM, et après RESET, on doit avoir des lignes verticales propres.

Moi j'obtiens ça :



et ce n'est pas figé, puisque les anomalies gigotent de droite à gauche :


Sur mon autre PCB Gun Fight, c'était un multiplexeur du bus d'adresse des RAM qui était en cause. J'ai donc observé à l'oscillo ce qui rentrait et sortait de ces multiplexeurs (les 9322 en F5, F6 et F7), mais je n'ai rien remarqué d'anormal.

La procédure Midway a ceci de bien qu'elle donne des orientations selon la nature des anomalies visibles sur les lignes. En suivant ces orientations, et compte tenu des anomalies sur mes lignes verticales, il fallait selon eux chercher du côté du bus de donnée => cas B2 Type 3 :



Je regarde sur les buffers du bus de données : on avait eu l'occasion d'évoquer le sujet précédemment, ici Midway a remplacé les chips Intel 8216 (déjà difficile à sourcer à l'époque, c'est dire !..), par une carte fille peuplée de 2 drivers à portes OUI à collecteurs ouverts, des 7417, et de leur réseau de résistances en guise de « pull-up » pour les collecteurs ouverts (pour info, cette substitution appellent aussi le remplacement des 74LS153 par des 74LS253, leur équivalent en version 3 états...).



J'observe à l'oscillo ce qui rentre et qui sort de ces portes OUI, et je constate que le bit D1 a une sale tronche. Sur la carte fille de substitution, ce serait le chip7417 de gauche le fautif, aussi je le dessoude :



À noter que la qualité de ce petit circuit imprimé est vraiment merdique, les pastilles sautent comme un rien au fer à souder ! Et quand on sait que chaque broche du CI a été recourbée avant d'être soudée, c'est une vraie plaie à enlever ! :-( Je soude à la place un support 14 broches, et refais tant bien que mal les pistes endommagées.

Je n'ai pas de 7417 sous la main pour le remplacer, et mon fournisseur habituel E44 non plus. Mince... Mais une rapide recherche m'apprend que les 7417 et 7407 sont identiques, seul diffère la tension maximale que leur transistor de sortie accepte (30V pour le 7407, contre 15V pour 7417). Je n'ai pas de 7417, mais j'ai un 74LS07 !

Nouveau test, et... pareil, cela n'a rien changé ! Re-merde :-(. Mais ce n'est pas bientôt fini : le démon des pannes se jouerait-il de moi ?

Pour en avoir le cœur net, je dessoude la même carte fille de mon autre PCB Gun Fight, et la mets à la place : ça marche ! C'est donc bien ma carte ici qui pose problème. Je continue les observations à l'oscillo, et constate qu'un autre bit de donnée, sur le second 7417 n'est pas bon ! Je le dessoude lui aussi, soude un support 14 broches, et place mon 74LS07 de substitution : YES, ça marche !

J'ai à présent de belles lignes verticales :



Le programme de test peut à présent s'exécuter, et il détecte une RAM défectueuse, la n°6.



Si il n'y en a qu'une, c'est un moindre mal !

Je la dessoude (non sans dégât, la pastille du Write Enable n'a pas apprécié le pistolet à dessouder ). Je bricole une réparation de la piste endommagée autour de cette pastille



en même temps que je soude un support pour la RAM de remplacement :



Je relance le programme de test : il ne détecte plus de RAM défectueuses !

Mais pour autant il y a autre chose qui cloche car sitôt le test de RAM fini, au lieu de continuer en affichant les checksums de ROM, puis tester les sons et le shifter, il boucle et repart à zéro !


Fichtre ! Quel est ce nouveau problème ?? C'est ce que nous chercherons dans le prochain épisode !

Bilan de cette première étape : de bien maigres progrès, mais de nombreux obstacles franchis, c'est là l'essentiel !

A+

Salut,

Dans la foulée du WIP du PCB de Gyruss que houpela m'avait confié, je m'en vais vous narrer le WIP de mon propre PCB Gyruss (on va essayer de faire plus court hein ! ).

Vous le savez si vous avez courageusement lu le récit de l'autre WIP, en voulant dépanner le PCB d'houpela, je me suis rendu compte que j'avais exactement le même bootleg, en panne lui aussi mais différemment !

Le harnais réalisé pour l'autre WIP me permit de tester immédiatement mon PCB


Yeah ! Y a de la vie aussi, et même de la musique !

Bon OK, vous aurez remarqué, les sprites ont un petit problèmes .
(c'est marrant du reste, cela permet de se rendre compte que chaque étoile du star field est en fait un sprite !  )

Je vous montre une nouvelle fois le schéma des derniers étages du PCB responsables de la génération des pixels, y compris ceux des sprites :



Dans le WIP du Gyruss appartenant à houpela, j'ai oublié d'expliquer le fonctionnement de la palette finale construite à partir d'une PROM 6331/82S123. Rappelons qu'elle contient 32 octets.



On voit que le bus d'adresse de la PROM qui va de A0 à A4 va permettre de désigner laquelle des 32 cellules mémoire on sélectionne :
- A0 à A3 permettent d'adresser 16 couleurs pour les tilemaps quand A4 est à 1
- Et quand A4 est à 0, on adresse 16 autres couleurs pour les sprites
(le multiplexeur 74LS157 envoie vers la PROM, via le registre 74LS174, soit les 4 bits des pixels des sprites, soit les 4 bits des pixels des tilemaps)

Et en sortie, la valeur 8 bits est immédiatement convertie en 3 composantes RVB analogiques :
- D0 + D1 + D2 sont associés à 3 résistances pondérées qui vont nous donner la tension pour la composante ROUGE, réglable donc sur 8 niveaux
- D3 + D4 + D5 de la même façon vont nous donner la tension pour la composante VERTE, réglable donc sur 8 niveaux
- Et il ne reste que D6 et D7 pour définir la composante BLEUE, soit réglable sur 4 niveaux seulement
=> cela autorise (8 niveaux de rouge) x (8 niveaux de vert) x (4 niveaux de bleu), soit 256 couleurs différentes

On peut en déduire que sur Gyruss, l'affichage peut se faire parmi une palette de 256 couleurs, et qu'on affiche simultanément jusqu'à 32 couleurs différentes réparties ainsi : les sprites sont en 16 couleurs parmi 256, et les tilemaps disposent elles aussi de 16 couleurs parmi 256 . En 1983, date à laquelle est sortie en salle d'arcade Gyruss, je pense qu'aucun micro-ordinateur domestique ne pouvait en faire autant dans cette définition d'écran !

Revenons en à la PROM 6301/82S129 en 6C qui gère les sprites. Son fonctionnement est différent. Il s'agit d'une PROM de 256 mots de 4 bits :



Ici les 4 bits de poids faibles (A0 à A3) proviennent d'une EPROM 2764. On peut imaginer que c'est la valeur d'un pixel de sprite en 16 couleurs. Les 4 bits de poids forts viennent quant à eux d'une autre partie du schémas : j'avoue ne pas avoir tout compris, d'autant qu'il y a de-ci de-là des custom-chips Konami qui ne facilitent pas la lecture... Mais je pense que la PROM ici sert à remapper les pixels des sprites : il ressort de la PROM la valeur finale sur 4 bits d'un pixel de sprite.

Voilà pour la théorie, revenons-en à du concret avec mon PCB mal en point.

J'inspecte d'abord visuellement tout le PCB : je nettoie et désoxyde les broches qui en ont besoin.

Ouch !! Quand je tombe sur la PROM 6331 de la palette finale, je vois qu'elle est dans un triste état ! Une fois sortie de son support, elle tient plus de l'unijambiste que du bien-portant !...



Je me vois contraint en attendant mieux de souder à ma PROM unijambiste une prothèse :





Le résultat peut faire penser à de la boucherie, mais pour autant j'obtiens le même résultat qu'avant de l'avoir charcuté . À ce moment là je n'ai pas encore de quoi programmer des PROM, on s'en contentera donc !

Comme toutes les PROM sont sur support, et que je dispose du PCB d'houpela qui lui n'a pas de problème vidéo (mis à part la palette erronée), je substitue à ma PROM avec sa prothèse celle du PCB d'houpela. Nouveau test et pas de changement. Cela ne me surprend pas trop : mon problème ne vient pas de la palette finale.

Pourquoi alors tous les pixels de sprite sont blancs ? À ce stade, je n'en sais rien . Mais là aussi grâce au PCB d'houpela, je peux enlever ma PROM 6301 qui gère la palette sprite par celle du PCB d'houpela.

Nouvel essai, et...


Youpi, ça marche ! Moi je dis  Finger in the nose!

Bon là ça ne marche que grâce à la PROM prêtée par le PCB d'houpela . Mais si vous avez lu l'autre WIP, vous aurez remarqué que j'étais parvenu à programmer une PROM 82S129 : c'était bien sûr pour remplacer ma palette sprite morte !

Un truc à garder en tête pour mes futurs WIP : les PROM semblent être des composants fragiles qui passent facilement l'arme à gauche dans le temps !

La prochaine fois je vous raconterai les problèmes que j'ai finalement rencontrés pour le son !

A+

Salut,

Allez, en plein combat contre la procrastination, je poursuis mes comptes-rendus de WIP histoire d'être à jour, et passer ensuite à autre chose !

Il y a quelques mois, Houpela m'a confié un PCB qu'il a récupéré dans une petite borne générique. Le tout était dans son jus, et le PCB inconnu.



J'ai commencé par dumper une EPROM, et demander à MAME de me l'identifier, à l'aide de la commande :

mame -romident mondump.bin

mais sans succès, la ROM n'était pas reconnue

J'ai dumpé toutes les ROM mais pareil. J'ai jeté un œil aux fichiers dumpés avec un éditeur hexadécimal de fichier, histoire de voir si il apparaissait des zones avec de l'ASCII qui évoquent quelque chose. Résultat : rien de très parlant, mais une zone toutefois évoquait vaguement une séquence de caractères :

RNFR@LDD BX RNFR@LDD BX TN HHN @RHL@ BRD@THV  BX XNRHHJH NJ@LNTN BH@R@@TDR BX HHDDJH NNXAL@ RNTND BX L@R@HHRN HNNTD VD @RD L@JDD THLD PHLNT

L'idée derrière cette exploration, c'était que l'EPROM était certainement malade, et qu'en forçant tel bit à 0 ou à 1, cela pourrait peut-être faire apparaître un motif plus parlant . Mais non, quelque soit les bits forcés à 1 ou 0, cela ne m'évoquait rien. J'ai tout de même envoyé à Houpela le petit fichier Excel qui simulait ces forçages de bit, et sa grande culture vidéoludique fit le reste !

À partir de cette séquence (1er bit D₀ toujours forcé à 1):

SOGSAMEE!CY!SOGSAMEE!CY!UO IIO!ASIMA!CSEAUIW !CY!YOSIIKI!OKAMOUO!CIASAAUES!CY!IIEEKI!OOYAMA!SOUOE!CY!MASAIISO!IOOUE!WE!ASE!MAKEE!UIME!QIMOU

il décrypta : « YOSHIKI OKAMOTO "

Balaise le Houpela hein !?

Si l'EPROM avait été valide, j'aurais dumpé :

PROGRAMED BY TOSHIO ARIMA CREATIVE BY YOSHIKI OKAMOTO CHARACTER BY HIDEKI OOYAMA

J'avoue ma grande inculture, mais tout de suite Houpela lui pensa à Gyruss !

Yeah, un de mes jeux préférés ! Plus grande encore était la motivation pour le réparer .

Rétrospectivement, je reconnais avoir été très mauvais sur cette identification de PCB mystère, car si j'avais seulement regardé d'un peu plus près le PCB, un indice flagrant crevait pourtant les yeux :



Cinq composants AY-8910 de General Instrument ! C'est typique de Gyruss !! Le AY-8910 est un processeur sonore qu'on trouvait sur de nombreuses bécanes dans les années 80 (Amstrad CPC, Oric, la vectrex, les MSX, ATARI ST, etc.). Chaque AY dispose de 3 canaux pour la musique, plus une voie supplémentaire pour les bruits blancs. Avec 5 exemplaires, le PCB Gyruss peut donc produire une polyphonie sur 15 voies simultanées (quoiqu'il faudrait vérifier cela car je vois sur le schéma que 2 des AY-8910 sont utilisés différemment, je n'ai pas bien compris comment...) ! Il y a en plus un autre circuit dédié à la reproduction de samples 8 bits (je ne sais pas comment il est utilisé dans le jeux : je me suis amusé à l'enlever, et n'ai pas remarqué de différence !... ). Quoiqu'il en soit, ce n'est pas pour rien que la bande son de ce jeu est géniale !

Et tant qu'on y est, je vous montre la seconde carte :



Le PCB est plutôt propre, même si comme nous le verrons un peu plus loin, il y a par endroit de l'oxydation. Et il fût aussi habité autrefois...





Notez qu'il s'agit d'un boot et pas d'un original Konami, mais la copie est très très proche de l'original (et sans le 6809 custom de Konami qui encryptait certains opcodes !... au moins si il faut changer des pièces, elles seront standards ).

Vu que le dump était pourri, j'ai commencé par effacer toutes les EPROM aux UV. Tentative de re-programmation sur mon programmateur Wellon : ça ne marche pas . En fait cela me donnait des trucs complètement incohérents : je lisais plusieurs fois l'EPROM et chaque lecture me donnait un truc différent ! La programmation quant à elle échouait également .

Au point que j'ai cru mon programmateur HS. Pourtant, si je lançais la procédure d'autotest, il ne trouvait rien d'anormal. Je me suis même fabriqué le support spécial où les broches face à face sont reliées entre elles pour permettre l'auto-test avancé : pareil, il ne détectait pas de problème . Cette histoire d'EPROM mis un léger coup d'arrêt à ce WIP car sans programmateur j'étais coincé.

Voici les EPROM :



Et là encore j'ai manqué de présence d'esprit !... Vous remarquerez qu'il s'agit d'EPROM Mistubishi, et plus particulièrement celles de la génération qui ont leur fenêtre UV légèrement surélevées de la surface de l'EPROM. Cette génération d'EPROM chez ce fabricant ont très mauvaise réputation : avec le temps, elles sont souvent défectueuses !

Il semblerait donc que le comportement erratique que j'obtenais sur mon programmateur ne venait pas d'un dysfonctionnement du programmateur, mais des EPROM elles-mêmes !

Toutefois, cette affaire demeure curieuse, car il me vint l'idée de les tester sur mon autre programmateur, le vieux sur ATARI ST :



Et bien figurez-vous que là j'ai pu les programmer du 1er coup sans problème ! J'en conclus pour l'instant que ces EPROM vieillissent peut être mal, mais surtout qu'elles ne conviennent pas à tous les programmateurs !

Gyruss est une création Konami, je me suis donc fabriqué un harnais Konami pour tester le PCB dans mon atelier (là encore, une veille DB25 bricolée me sert à brancher 2 joystick ATARI CX40 ):



Avant de faire un premier branchement, je crois me souvenir que j'ai enlevé tous les composants sur support pour les désoxyder (essentiellement les EPROM et les PROM), car certains étaient carrément noirs !



Après un petit coup de stylo fibre de verre, c'était déjà mieux



Première mise sous tension, et...


Suspens !....


Yeah ! Y a de la vie à l'écran !

Bon, il manque quand même pas mal de chose, et il ne semble pas y avoir de son : calmons un peu notre joie !

On a semble-t-il les sprites, mais il manque tout le reste ! J'avais un peu regardé les schémas, et constaté qu'en étage de sortie RVB, il y avait plusieurs PROM qui font office de composant palette, et un multiplexeur 74LS157 qui prend soit les pixels « sprite », soit les pixels « tilemap » (jeu de caractères en couleur si vous préférez).



Cela me donnait une première piste d'exploration. J'inspecte le PCB, et rigole un bon coup :



Ah bah oui, avec une patte en dehors de son support, ça va moins bien marcher !

C'est la PROM de palette des tilemap ! Je replace la PROM correctement sur son support, et nouveau test :


Ah, nettement mieux ! À présent, tout semble  OK au niveau vidéo, mais par contre, toujours pas de son.

Sur un PCB Gyruss, il y a deux cartes :
- celle du dessous, architecturée autour d'un Z80 + un 6809, s'occupe de la vidéo et du jeu dans son ensemble
- celle du dessus, architecturée autour d'un Z80, s'occupe uniquement du son et de la musique

Pourquoi n'y aurait-il aucun son ?

Remontons tous les étages successifs responsables de la production des musiques et effets sonores :
- mon harnais avec ses HP est-il correctement câblé ?
- les amplis de la carte son sont-ils fonctionnels ?
- les processeurs audio fonctionnent-ils ?
- le système à base de Z80 qui orchestre tout ça fonctionne-t-il ?
- la communication avec la carte principale, et qui envoie les « ordres audio » à la carte son est-elle opérationnelle ?

Autant de pistes qu'il va me falloir explorer et vous expliquer dans le prochain volet de ce WIP .

A+
