Citation de: Mario25 le Lundi 10 Mars 2025, 15:47:45 PMC'est le même principe que le Zapper de la NES finalement.

Machine pro ou PC d'école aussi. Plus recemment, q'est-ce qu'on a pu s'amuser avec des versions portables de jeux anciens qui tournaient même sur la plus merdique des configurations d'alors, Quake III notamment ou Simcity 2000.

Me souviens d'avoir installé au lycée sur des vieux pc windows 3 (ou 3.1 je ne sais plus) et en plus de l'os on avait installé stunts en douce... Ah les nineties

Le dos de ton tube est deja bien noirci sur les premières photos.

La zone orange qui est normalement isolante/isolée autour de la ventouse a l'air d'avoir été réveillée au napalm au petit matin...
 Je soupçonne un tube qui se prends pour une bobine tesla malhereusement.

J'ai reçu le colis de mouser. Je passe en mode atelier soudure dès que j'aurais plié mes 36h

Citation de: Fred G5 le Samedi 08 Mars 2025, 18:58:52 PMC'est toujours satisfaisant de voir un Space Invaders reprendre vie

Ça fait chaud au coeur.

Je t'ai répondu

Commande passée sur mouser  de toute façon je n'avais pas le choix en 1500v l'empatement n'était pas le meme qu'en 1600v (en stock)

. Donc sur les 2 derniers condensateurs a film plastique de la liste (c133 et c132) ce sera panaché    y'aura du 15mm empatement et du 22.5mm empatement, du 1500v, et du 1600v.

Stay tuned pour la pose des composants et soudure

Je vais aussi prendre la THT en spare d'Alban45, Ca peut servir...

Citation de: ldindon le Dimanche 05 Mai 2024, 14:56:00 PMC'est clair mais ... je ne trouve aucune information intéressante sur la platine TOEI Musem GM-20 SV et encore moins sur le THT (référence: TF-20 TJt 05). Ca risque d'être compliqué si je dois remplacer ce dernier

une photo de la platine c'est la même ( voir sur le lien ci dessous ) ça à l'air bien vintage !
https://forum.arcadecontrols.com/index.php?topic=100763.0

Citation de: Mario25 le Lundi 03 Mars 2025, 18:28:12 PMSalut,

Je laisse les spécialistes s'exprimer mais je dirais de se fier au schéma. Parfois les fabricants font selon l'approvisionnement. Et une tension de service supérieure ne pose pas de soucis sur un condensateur. Celui-ci sera plus gros quoi. Mais au final les condensateurs de 2025 ont maigri par rapport à ceux de 1985 donc.... Bref, tu peux prendre les deux pour moi.

Bon courage dans ta quête. L'amour du CRT n'a pas de prix.

merci pour ton avis j'attends d'autre opinions
c'est fou en fait je suis choqué, un condensateur sur les sites de ventes c'est 5000 heures en moyenne  , je comprends pourquoi nos écrans claquent, je ne pensais pas que ça avait une "vie" aussi courte ce composant

un peu de doc mais sur les photos ça ressemble à ta platine:

https://www.doctsf.com/schneider-hohneck-tvc11/f79642/o=y

et

https://www.doctsf.com/schneider-esterel-tvc11-tube-philips-30ax/f69115/o=y

j'ai presque fini mon panier sur mouser
j'ai mesuré en effet y'a une belle des variété d'empattement, y'a du 22.5mm ou du 15mm pour les films plastique sur ma platine  :

"
C131 MKP "1.76" 470nF / ou / 0.47uF 250V  empattement 22.5 mm
C134 KP "1.73" 12nF / ou / 0.012 uF  630V empattement 15 mm
C133 KP 6n8F / ou/ 6.8nF / ou/ 0.0068uF / ou / 6800pF  1600V sur platine mais 1500v sur schéma  empattement 22.5 mm
C132 KP 3n9F /ou/ 3.9nF /ou/ 0.0039uF /ou/ 3900pF  1600V sur platine mais 1500v sur empattement 15 mm"


par contre j'ai un dilemme pour C133 et C132  :
-le schéma me dit 1500V
-sur ma platine les anciens composants sont 1600V

je prends quoi ? 1500v ou 1600v?

bon je ne m'en sors pas pour la commande.

autant acheter des condensateurs électrolytiques ça je sais faire, vu qu'il n'y à que 2 valeurs (les farad et les volts), j'ai déja changé pas mal de condos sur des consoles ou d'autres appareils mais pour le reste (condensateurs à film) ces composants sont une découverte pour moi, je suis perdu.

je viens de passer 4h à remplir et vider mon panier sur mouser et sur conrad, le re-remplir et le revider ... trop de  références, mon cerveau n'arrive pas à faire le lien entre les fiches produits des condos en ligne, les hiéroglyphes indiqués sur les composants sur ma platine, et les symboles du schéma (mais wtf , MKT ? KP 1.73 ? MKP 1.76 ? que signifient ce langage ?)

y'a trop d'informations sur les composants, trop de chiffres, en plus je viens de découvrir le MKP X2 et je n'arrive pas à savoir si cette valeur "x2" est importante ou non. j'ai googlé "MKP X2 differences" et pas vraiment de résultats.

en gros j'arrive à remplir mon panier pour les électrolytiques mais pour les condensateurs à film je sèche .
je me sens comme un noob c'est horrible


voici la liste finale (en vert ce que je sais commander, en orange là ou je sèche):

Condensateurs électrolytiques
NECKBOARD
---------------
C3 47mF/25V
C8 220mF/35V
C9 22mF/50V
C16 10mF/250V

CHASSIS 9000/A (BY-04)
---------------------

C113-C114-C115-C116-C144 10mF/50V
C127 10mF/63V

C143-C154 1mF/250V
C107-C118-C119 1mF/100V

C110 47mF/25V
C128 47mF/200V

C111-C117 1000mF/16V

C145 4.7mF/63V

C150 22mF/25V
C141-C153 22mF/200V

C149 220mF/16V

C101-C103 100mF/35V

C102-C155 470mF/35V
C139 470mF/200V

Condensateurs à film
MKT

C135 MKT SAFETY TYPE  0.1mF ou 100nF /250V
C140 MKT SAFETY TYPE 0.01mF ou 10nF/250V
C105-C106-C146 MKT 100nF/63V
C104-C148 MKT 330nF/63V

C109-C125-C130  MKT 220nF/100V
C121 MKT 22nF/100V
C158 MKT 220nF 160V

MKP
C131 MKP 1.76 470nF 250V
KP
C134 KP 1.73 12nF 630V
C133 KP 6n8F 1600V
C132 KP 3n9F 1600V


help ! merci




si je suis les conseils de Fred G5, je n'aurai donc que ça à commander ? :



Condensateurs électrolytiques
NECKBOARD
---------------
C3 47mF/25V
C8 220mF/35V
C9 22mF/50V
C16 10mF/250V

CHASSIS 9000/A (BY-04)
---------------------

C113-C114-C115-C116-C144 10mF/50V
C127 10mF/63V

C143-C154 1mF/250V
C107-C118-C119 1mF/100V

C110 47mF/25V
C128 47mF/200V

C111-C117 1000mF/16V

C145 4.7mF/63V

C150 22mF/25V
C141-C153 22mF/200V

C149 220mF/16V

C101-C103 100mF/35V

C102-C155 470mF/35V
C139 470mF/200V

Condensateurs à film

MKP
C131 MKP 1.76 470nF 250V
KP
C134 KP 1.73 12nF 630V
C133 KP 6n8F 1600V
C132 KP 3n9F 1600V

Ok je touche pas a c151 jaune plastique ni à c126 "cocoon"

Plus qu'a passer commande!

Pour alban: j'avais enlevé les 2 tôles de refroidissement pour dessouder les transistor (voir page 1 et 2 du topic).
Je les remetrais ne t'inquiètes pas.

La grosse resistance est réparee mais hors champ de la photo (hors cadre à gauche).
Elle pendouille au bout de 2 fils bruns, mais elle est là

Citation de: Fred G5 le Mercredi 26 Février 2025, 09:38:54 AMDéjà le meilleur Capkit que tu pourras avoir c'est celui que tu feras toi même.
Aucun de mes capkit ont étaient fait avec des lots tout fait, ils sont toujours incomplet et trop chère pour ce que c'est.

Tu prend tous les chimiques de ta platine et tu notes les valeurs et tension, idem pour les MKP au collecteur du BU qu'il vaut mieux remplacer en préventif si déjà t'y es.
Tout ce qui est céramique tu touches pas.

Après pour les commandes je passe souvent par Mouser (faut un minimum de commande pour avoir le FDP gratos).
Sinon en site plus grand publique y'a Conrad, E44

d108 dessoudé j'ai le cul du tube qui rougeoie. Pas d'image, juste des petits pixels blancs qui flashent, mais pas eu le temps de comprendre pourquoi pas d'image (pcb mal branchée?) car je n'ai laissé tourner  que 10 sec, j'étais inquiet pour les rayons x...

Decharge de la tht, dépose de la platine, je ressoude d108, et je ressoude aussi le fil de la grosse resistance-qui-chauffe qui a cassé mecaniquement lors de la dépose (il n'y a plus de tôle donc elle s'acroche partout la coquine.)


Bon j'ai listé les chimiques (cilyndriques)
J'ai aussi listé tous les mkp/mkt

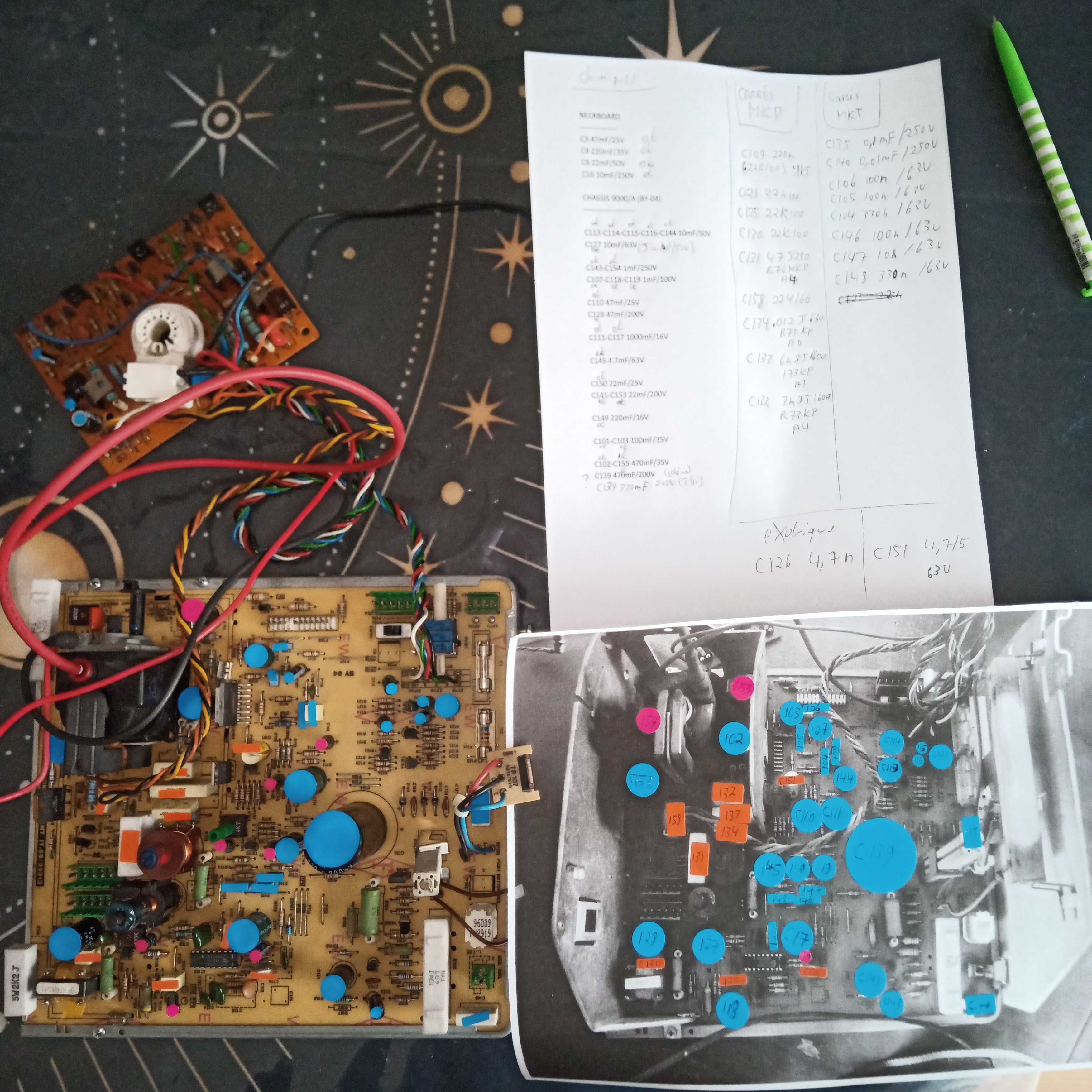

J'ai tout "gommetté" et me suis fait un schéma d'implémentation.

1ere surprise mon gros condo c139 n'est pas d'origine car il est estampillé 330mF alors qu'il devrait être de 470mF

Ensuite j'ai des trucs "exotiques" que je n'arrive pas à identifier, excuser ma filière non-scientifique, je dois les changer ou pas?

-c151 une sorte de condensateur jaune vertical?
-c126 on dirait un cocon transparent? Ça se mange?    je change?
- tous les condensateurs verts genre c120 ou c122 ou c123 c'est du céramique ou je change?
- tous les condensateurs oranges genre c152 ou c156 c'est du céramique ou je change?

merci pour vos réponses!

bon alors autant le mtc9000 est ultracourant autant le mtc9000A est juste ... heum anonyme ? oublié ?

résultat : je prévois de faire le test pour dessouder D108 fin de semaine, mais je prévois déjà le capkit derrière.

soucis:
[-la résistance que j'avais (voir page 1 du topic) n'était pas la même que celle du schéma, je soupçonne soit un schéma faux soit une variation de composant.]
-je n'ai trouvé sur le net qu'une liste partielle du capkit
-pas de schéma d'implémentation, j'ai intérêt à bien photographier avant de dessouder
-pleins de capkits mtc9000 dans plein de crèmerie, mais pas un seul pour MTC9000A

solutions:
-à part faire ma propre liste en dessoudant un par un les composants je ne vois pas    va falloir être minutieux et ne pas se louper sur les valeurs et le type de condensateur.
-difficulté a devoir acheter à l'unité chaque condensateur et donc à ne pas me tromper dans les refs
-et pour couronner le tout y'à ce schéma en bas à droite des schematics du MTC9000A :



j'ai googlé MKT / KP / MKP / KS / CERAMIC BYPASS / CERAMIC HIGH STABILITY mais je m'y perds encore plus

qq'un peut me dire si c'est important ?

voici la liste (provisoire) chopée sur le net (à vérifier lors de ma prochaine dépose de platine bien entendu) liste bien incomplète car absence des C131 + C132 + C133 + C134 suggérés ..... ):

NECKBOARD 9000/A
---------------
C3 47mF/25V
C8 220mF/35V
C9 22mF/50V
C16 10mF/250V

CHASSIS 9000/A
---------------------

C113-C114-C115-C116-C144 10mF/50V
C127 10mF/63V

C143-C154 1mF/250V
C107-C118-C119 1mF/100V

C110 47mF/25V
C128 47mF/200V

C111-C117 1000mF/16V

C145 4.7mF/63V

C150 22mF/25V
C141-C153 22mF/200V

C149 220mF/16V

C101-C103 100mF/35V

C102-C155 470mF/35V
C139 470mF/200V


pour acheter vos composants en ligne vous passez par ou ? conrad ? autre site ? y'a t'il des moteurs de recherche qui prennent les listes de plusieurs composants, parce que là y'a trop de références  je ne saurais pas quoi choisir

Je vais tester pour dessouder d108 la semaine prochaine, si j'ai une image c'est que la tht est bonne.

Stay tuned

Citation de: JeanMix le Samedi 22 Février 2025, 09:27:31 AMIl te faut revérifier la tension au strap suite à la repose du BU508 et de l'impression que la platine démarre.
Si tu as bien un 130VDC (avec +/-3%) malgrès que le cul du tube ne rougit pas c'est que ta platine est peut-être en sécurité, tu peux tester en dessoudant une patte de la diode D108 proche du TDA2595 si tu obtient une image alors soucis sur un condensateur à film plastique, si toujours pas d'image alors tu as peut-être une coupure au niveau de l'alimentation du filament du tube faut vérifier le 6.3vdc au niveau de la neckboard.
En revanche si la tension s'écroule ou augmente de trop tu as un soucis dans la partie HT de la platine.

Je viens de remesurer et en effet surprise j'ai eu 1/4 de seconde de filament rouge au cul du tube  puis ça s'est etteint.
Et ça s'est etteint car je suis hors des 130v dc , j'ai 160v dc  au strap avec le fil rouge du multi dans le strap et le fil noir du multi sur la tole du chassis (terre)

Donc si je resume :
Bu508A dessoudé + ampoule a la place => 130v dc au strap ok
Bu508A ressoudé => 160v dc au strap ko (d108 en place)

Donc la tht n'est peut etre pas naze, elle est juste très vite muselée et n'a pas le temps de se lancer car entravée par un autre element du circuit car valeur hors limite du 130 dc...

Je viens de relire le guide de depannage, 70v dc sur le strap est cité mais rien pour une panne avec du 160v dc...
Je hume un ou deux condensateurs trop vieux qui ont laché. Ça sent le capkit
