On avait échangé quelques messages lors de l'achat de ma première borne. Il m'avait donné pas mal d'infos.
Agréable et passionné, je suis très attristé par cette nouvelle...

J'ai acheté il y a quelques mois une borne Aracades Electronic 2500 (à un membre de ce forum, coucou et merci à lui).
Celle-ci avait été vidée et dotée d'une TV Sony 25 pouces.

En bon dinguo de l'origine, j'ai voulu petit à petit la remettre dans son état d'origine.

L'ancien proprio m'ayant filé les cartes de gestion / crédit, un lot de platine Monitronic et l'écran d'origine qu'il y avait dessus, je décidais de remette tout petit à petit...

Ne sachant même pas ce qu'était le JAMMA il y a encore quelques mois, j'y suis allé par étapes.

Première étape, j'ai rajouté un monnayeur électronique (il n'y en avait plus) et ai branché la carte de gestion de crédit. Nickel !

Deuxième étape, j'ai modifié les branchements du panel pour switcher entre panel d'origine en 2x3 et panel en 2x6. Impec.

J'en suis à la 3ème étape, retour du videocolor 25 pouces d'origine dans la bête.

Mon objectif est de la remettre à nu cet été pour la restaurer entièrement (changer les boiseries abimées, repeindre l'intérieur qui pue le moisi, ...).

Bref, revenons à la mise en place de l'écran videocolor.
J'ai lu ici et ailleurs que les platines Monitronic étaient à bannir...
Et aimant la difficulté, je me suis mis à rechercher ce qui pourrait être "compatible" et plus fiable.

Je me suis donc penché vers une platine Hantarex Polo 25.
(mon écran est un videcolor A59EAS13X01)

J'ai trouvé mon précieux il y a peu...
J'ai branché le tout sur les connecteurs de la platine et merci encore à ce forum où j'ai pu trouver les infos sur les différents branchements.

Pour résumer :
- 2 fils de masse qui entoure l'écran -> polo25
- 1 fil de masse plus fin -> neckboard de la polo25
- un connecteur AMP modu -> bornier de d'écran videocolor
- un connecteur AMP modu -> arrivée des signaux depuis le JAMMA
- 220V -> L et N depuis une alim arcade neuve
- et terre -> fixée à une vis sur le cadre de la platine

J'allume... et voici le résultat :



Mes questions sont donc les suivantes :
- Pour les pros du CRT, quels sont les défauts qui apparaissent comme évident pour vous ?
En gros que dois-je faire et dans quel ordre ?
- Capkit complet ou juste les composants nécessaires ? (j'ai lu tout et son contraire à ce sujet)

Merci pour votre aide, j'arrive là aux limites de mes toutes petites connaissances.

Super merci !
Il y a effectivement tout ce que je recherche sur ce post !
top

Bonjour,

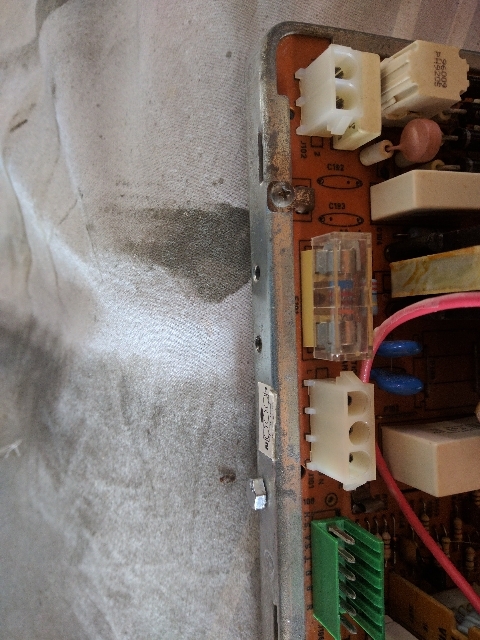

je vais refaire le câblage d'une platine Polo 25 et je cherche à identifier les connecteurs.

Photo :



Le vert (signal video), c'est apparemment un AMP MODU x6
Mais les autres c'est quoi comme type de connecteur ? (le x2 c'est pour les masses de l'écran et le x3 c'est alim secteur)

Merci.

Merci pour l'info

Salut à tous,

Je restaure actuellement une borne Arcades Electronic ARCA 2500
J'ai un compteur de crédits qui affiche 45000.
Après l'avoir remis en fonctionnement (fabrication d'une nappe vers un monnayeur MMS100) et repiquage des 12v et 5v sur une alim arcade neuve, je suis tout content de réutiliser des francs (1f, 5frs et 10frs) pour jouer dessus.
Le compteur affiche apparemment, non pas le nombre de pièces insérés, mais bien le total en Francs insérés dans la borne.

Et du coup, je me demandais combien pouvait coûter à l'époque une borne de ce type.
En gros, à 45000 balles, le précédent exploitant a eu le temps de la rentabiliser à mort j'imagine...

Ok merci

joli travail.
Question : Qu'as-tu utilisé comme peinture pour ton panel ?

sympa
