un lien très intéressant à propos des mini PC et de leurs performances en émulation :
https://docs.google.com/spreadsheets/u/0/d/1nfmESc0IbpT6OCws7irEId41aR1T2m2xj9Fp4jKOq0U/htmlview?pli=1

Je suis sur un projet assez proche...

J'ai une borne Naomi sans écran qui traine chez moi...
Je compte en faire un Guncab.

Pour la partie écran :
Cela ne te concerne peut-être pas trop, je vais mettre un LCD 26" 4/3, qui prends 1440*1080.
Alors il y a là-dedans quand même une info intéressante et une question à se poser rapidement au début du projet : a quelle résolution comptes tu jouer ?
Selon l'écran cible et la résolution, il n'y aura pas du tout besoin de la même puissance...

Pour la partie pc :
- quel est l'objectif de jeu le plus gourmands que tu veux atteindre ?
- perso je m'arrête aux jeux pour écran 4/3, donc cible maximum : sega chihiro (HOTD3) / ps2 / dreamcast / wii
- je pars perso sur un Beelink SER5 (AMD Ryzen7 24Go ram) : courant, fiable, au alentour de 330€ : avec ça tu fais tourner n'importe quel jeux jusqu'à Lindbergh/PS3/WiiU a des résolutions 1920/1080.

Pour la partie émulation :
- là si tu veux du simple, plugandplay sans mettre les mains dans le cambouis:le mieux que j'ai pu tester pour du lightgun c'est des images disque toutes faites batocera (v42).
- batocera v42 a l'avantage d'être désormais précompatible avec les pistolet Sinden/Gun4ir/Reaper/wiimote
- je te conseil de te rapprocher d'un groupe facebook/discord de passionnés de lightgun qui partagent énormément de choses, don des images disque dediée lightgun entièrement paramétrées : Light Gun Lunatics.

Pour la partie lightgun :
- Bernardo a déjà fait une présentation énorme de ce qui existe !
- perso je vais sur encore une autre solution sur le marché : le Reaper RS3 de chez Retroshooter
- Gun avec capteur IR, 4 capteurs IR a disposer autour de l'écran, très bonne précision, recul avec culasse mobile, pas mal de boutons programmables, pédales pour les jeux comme timecrisis, compatible PC/Raspberry/Pandora10th
- compter 350€ le kit complet avec 2 guns/2 pédales et les frais d'importation...
- une review du Répertoire RS3 que j'ai trouvé bien (mais en anglais) : https://youtu.be/FWXcfh7kewE?si=NZQJtRCekxsoxNGF

Voilà voilà, bon projet à toi

C'est parti pour l'avant dernière ligne droite.


Déjà on fini le nettoyage des cornières d'angle.
Rien de mieux qu'un bon frottage à la pierre d'argile.


Petit atelier soudure directement sur la borne, certaines connectique méritants une consolidation.
J'en profite aussi pour changer les cosses qui iront sur de nouvelles enceintes.


En repassant en revue tout le cablage, je remarque un truc... Les fils en direction du bouton start sont au nombre de 4... Se pourrait-il que cette borne bootleg ai été prévu avec le même start lumineux que l'original (pourtant j'ai toujours vu toutes ces bornes "italienne" avec ce bouton escalier tout moche et pas lumineux)


Grand moment pour moi que la remise en place des coques désormais blanches.


Et une belle galère quand il faut aller rebrancher les enceintes au fond des "oreilles" de la coque en le tenant en l'air (merci à madame pour le coups de main indispensable), les fils sont toujours trop courts dans ce genre de situation...

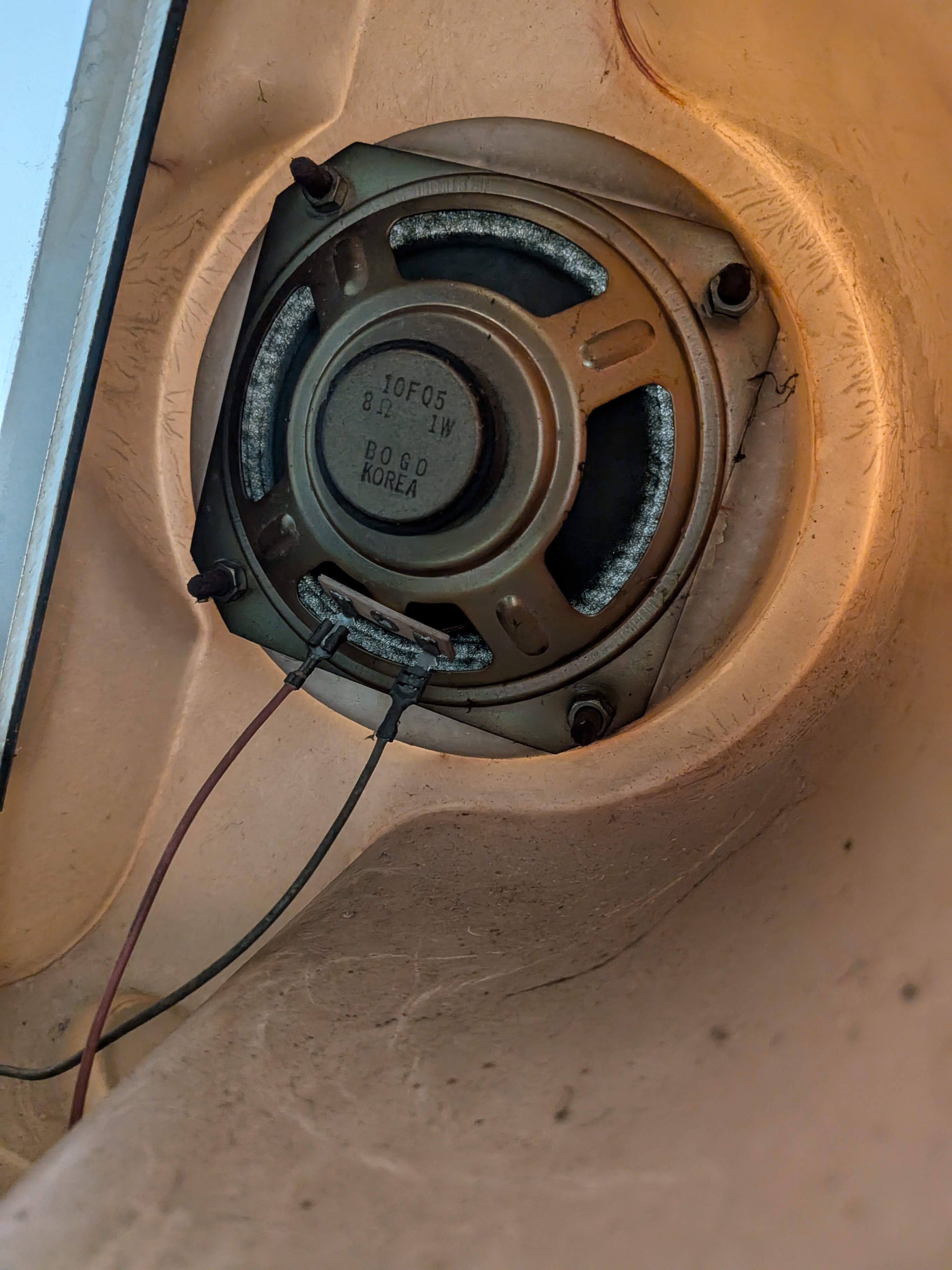

Les enceinte d'origine étaient mortes à cause de leurs membranes déchirées et était bien pourrie (des enceintes d'1 watt, a tout petit watt tout seul, non mais franchement !).
Remplacées ici par des petite Visaton 10cm, 10watt, 8homs, lowprofil.


Malgré toutes mes mesures et deux remontage à vide lors des réparations... Je dois me résoudre a repercer certains trous une fois la coque en position définitive.
Les coques ont trop de déformation et pas assez de souplesse...


J'essaie de faire le plus propre possible, doucement à la mêche métal bien aiguisée.
C'est un peu dur car j'avais, lors des réparations, renforcé les trous qui était fendus ou cassés par un micro grillage fondu dans le plastique.



Ça a de la gueule !!!
Trop contant !
J'ai ajouté des rondelles au visses pour élargir les points de contact au niveau des trous, je pense que sur le long terme ça peut faire une différence et c'est pas trop moche.




Ça se voit pas trop en photo, mais surprise supplémentaire : le bouton start est lumineux clignotant quand il y a un crédit, comme sur la borne originale, c'est la classe.

Bon par contre, pétage de câble avec ce vieux plastique qui est à la fois trop rigide et trop souple, bref trop vieux : il est vraiment fragile et les contraintes lors de l'emboitage sur le chassis puis du serrage des visses sont assez fortes...

J'aurais mis 4 heures de remontage de la coque plus guidon... J'ai vraiment pris mon temps... et pour finir celle-ci s'est déjà légèrement fendue en surface à deux endroits...
Heureux quand même, fier du résultat, et puis bon, je pensais pas la restaurer autant, et ça reste un vieille mamie de 38 ans, fragile.




Et puis l'histoire n'est pas finie, il reste à commander le set d'autocollants et trois serrures.
Alors rdv dans quelques temps pour la dernière étape.

(bien tenté, mais à droite c'est une Outrun 2sp)

Aller, c'était dimanche, il pleuvait.... BORNE!

Aujourd'hui c'est opération monnayeur :
Je règle tous mes monnayeurs de bornes pour accepter les jetons SEGA et Capcom Plaza.
Chez moi les soirées jeux c'est chacun sa poignée de jetons à l'entrée, pour retrouver par plaisir ce doux bruit du... cling!
(et aussi le plaisir très perso d'être appelé par les potes pour ouvrir les cashbox pour la deuxième tournée de jetons)
Et puis c'est hyper pratique quand les neveux viennent à la maison pour limiter le temps d'écran : "tient tu à 10 jetons, pas un de plus"


Démontage des monnayeurs, actuellement en lire italienne.
Pas très pratique quand on en a que 2...


Je tord un peu la bascule servant à vérifier la circonférence minimum, pour que des jetons ne passent plus à travers.


Je dévisse un peu le contrôle d'épaisseur pour qu'il laisse passer tous les jetons (d'ailleurs les Capcom Plaza sont plus large que les SEGA)


J'enlève l'aimant, les jetons étant ferreux ils restent bloqués (contrairement aux lires et aux euros)
Voilà, la borne acceptera les jetons. (et toujours les lires sur un des deux monnayeurs que j'ai laissé 100% d'origine)

Bien, il reste un peu de temps, alors grande étape qui n'était pas prévue au départ:

C'était sensé être une rénovation rapide à la base...
Mais voyant l'état non satisfaisant de la peinture de la carcasse en bois, ayant la flemme de tout reprendre / poncer / repeindre...
Je tente un truc que je n'ai encore jamais fait : le covering.
J'ai un vinyle spécial voiture, un décapeur thermique (réglé à 100°), un scalpel, une raclette "douce".


On chauffe, on étire, on pose, on chase les bulles... ça ne cache pas les défauts et les éclats, mais ça redonne un coups de jeune et harmonise le tout à moindre temps passé.


Première pour moi avec le covering, on découvre au fur et à mesure comment réagi le matériau et on improvise pour les trous.
(j'avais regardé quelques videos de covering avant sur internet)


Je fais déborder le covering sur le bas de la borne, oui c'est moche! mais ça va renforcer le tout ensuite.
Et OUI il y à des bulles, je suis pas un pro, mais pour une première je trouve que le visuel global est bien mieux qu'avant.
Et surtout le jour ou on veux refaire/peindre = suffit de tirer fort dessus pour revenir à l'état d'origine.


J'ai plus de temps pour aujourd'hui,
Je remets les monnayeurs et deux des cornières d'angle, histoire de voir le résultat : Mayrik content !

Pour la prochaine fois :
- nettoyage et lustrage de toutes les cornières d'angle, puis re-pose.
- un peu de soudure : cosses des enceintes à changer + création de connecteur pour le bouton turbo (actuellement = épissure)
- re-mise en place des coques plastiques BLANCHES ! (j'ai vraiment l'impatience de voir ça en place!!!!!)

Les roulette comme cela, ça se trouve bien, mais comme souvent, si on sait quel vocabulaire utiliser.

Si vous cherchez un jour ce type de roue :
"roulette encastrable flycase"

Et vous trouverez votre bonheur (ce genre de roulette est extrêmement courante sur les flycases des techos dans le milieu du spectacle)

Par contre pour trouver exactement les même dimension... (Taille des trous et êpaisseur) Là bon courage !

Et attention au poids supporté par les roulettes !
Une borne Super Hang-On c'est 90kg, donc 45kg par roulette minimum, sachant que quand tu va descendre un escalier ou le pont d'un camion vaut mieux prévoir le choc...

Un peu de temps libre avec ce jour férié, du coup c'est reparti sur la Super Hang-On.

J'ai fait un coups de peinture blanche sur les coques, mais j'ai oublié de prendre une photo... Ça sera pour le prochain poste.

Pendant le séchage entre deux couches, je me dis qu'il faudrait que je couche la borne pour regarder dessous :
- il lui manque une roue.
- l'autre semble cassée.
- la borne et bancale.
- et lors des déplacements elle m'a laissé plein de sciure partout...

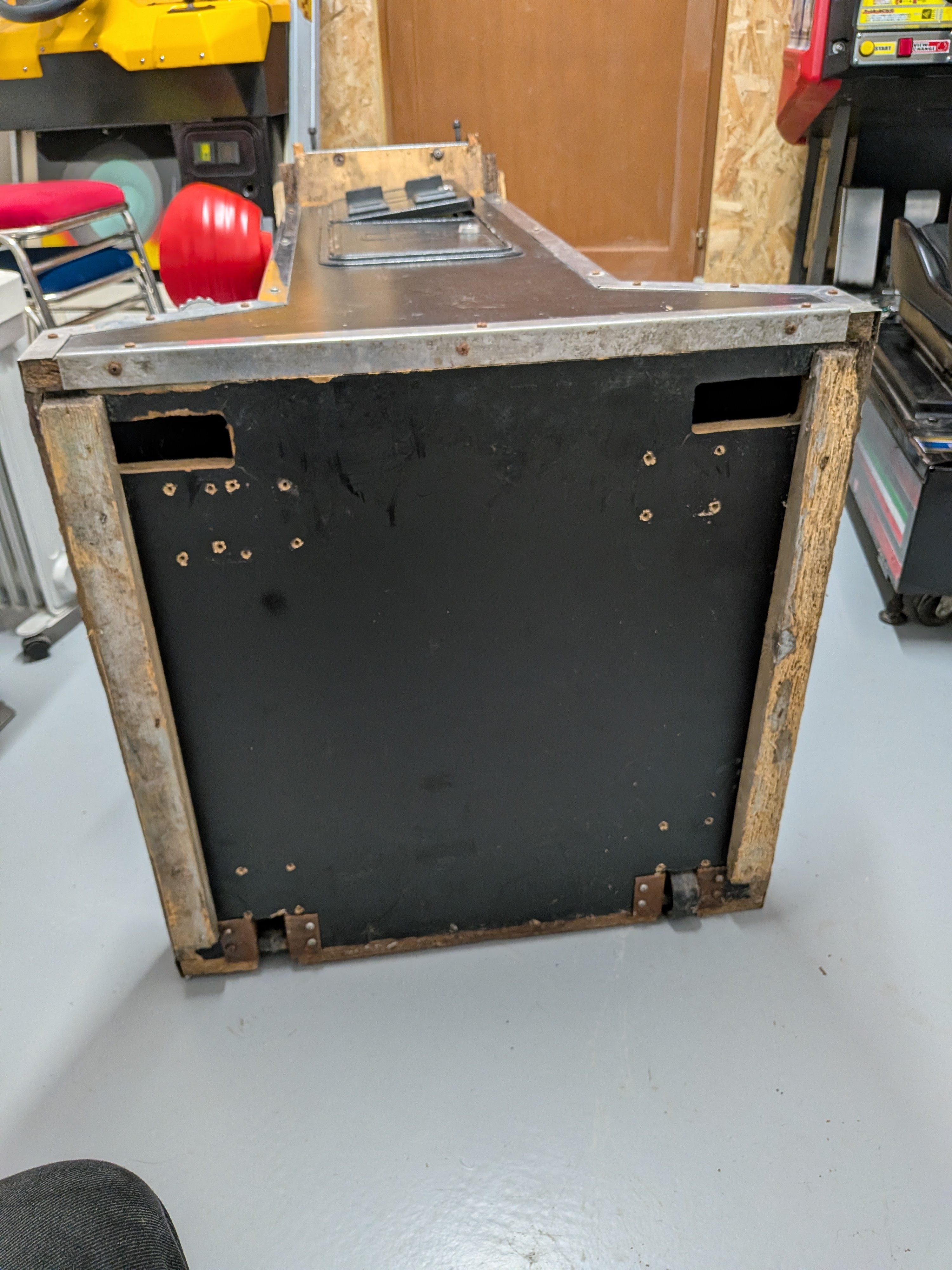

Je comprends un peu mieux, en fait la borne repose tout simplement sur deux tassos qui n'ont pas l'air en bon état, et le mélaminé à gonflé à plein d'endroits.

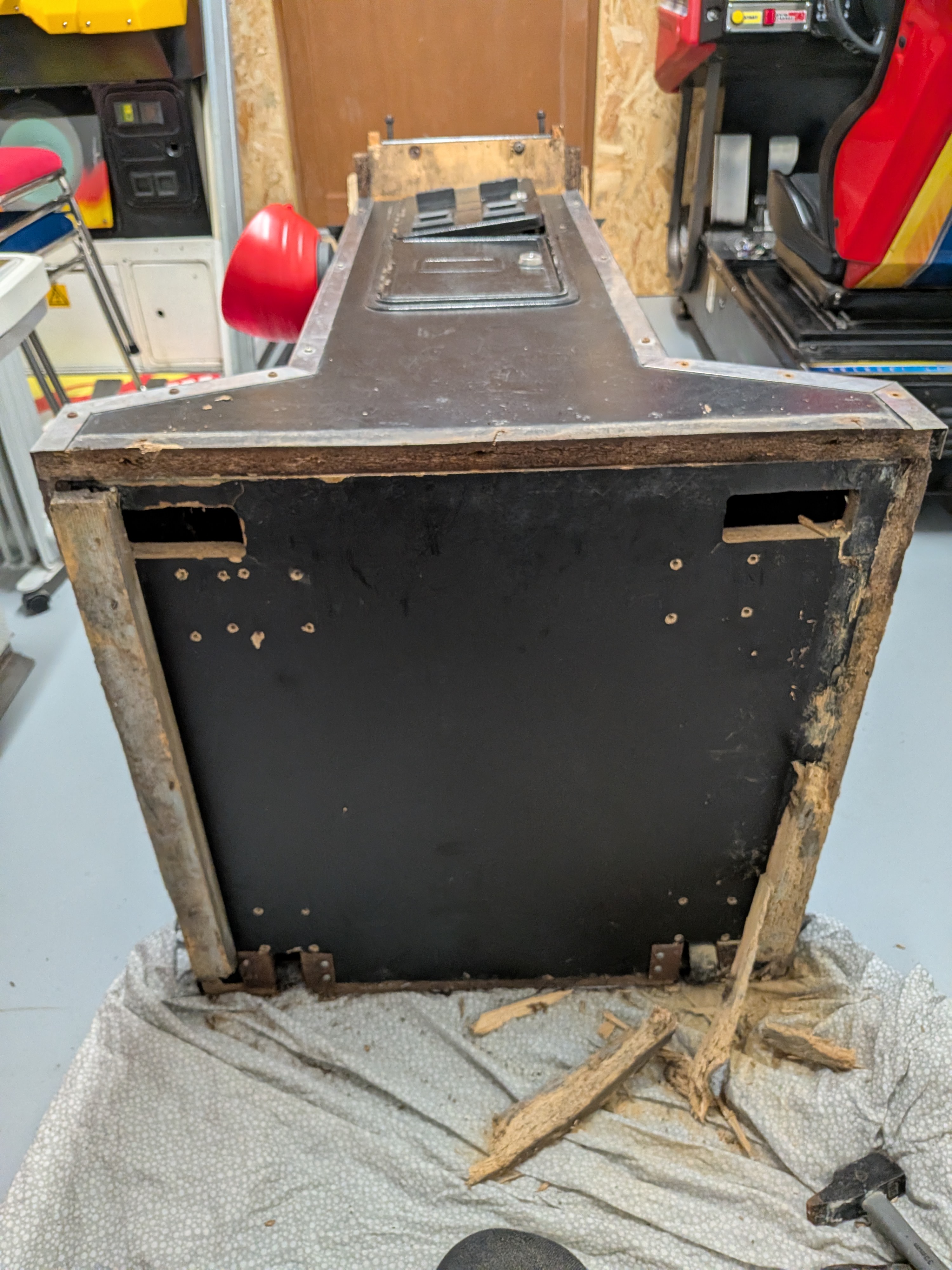

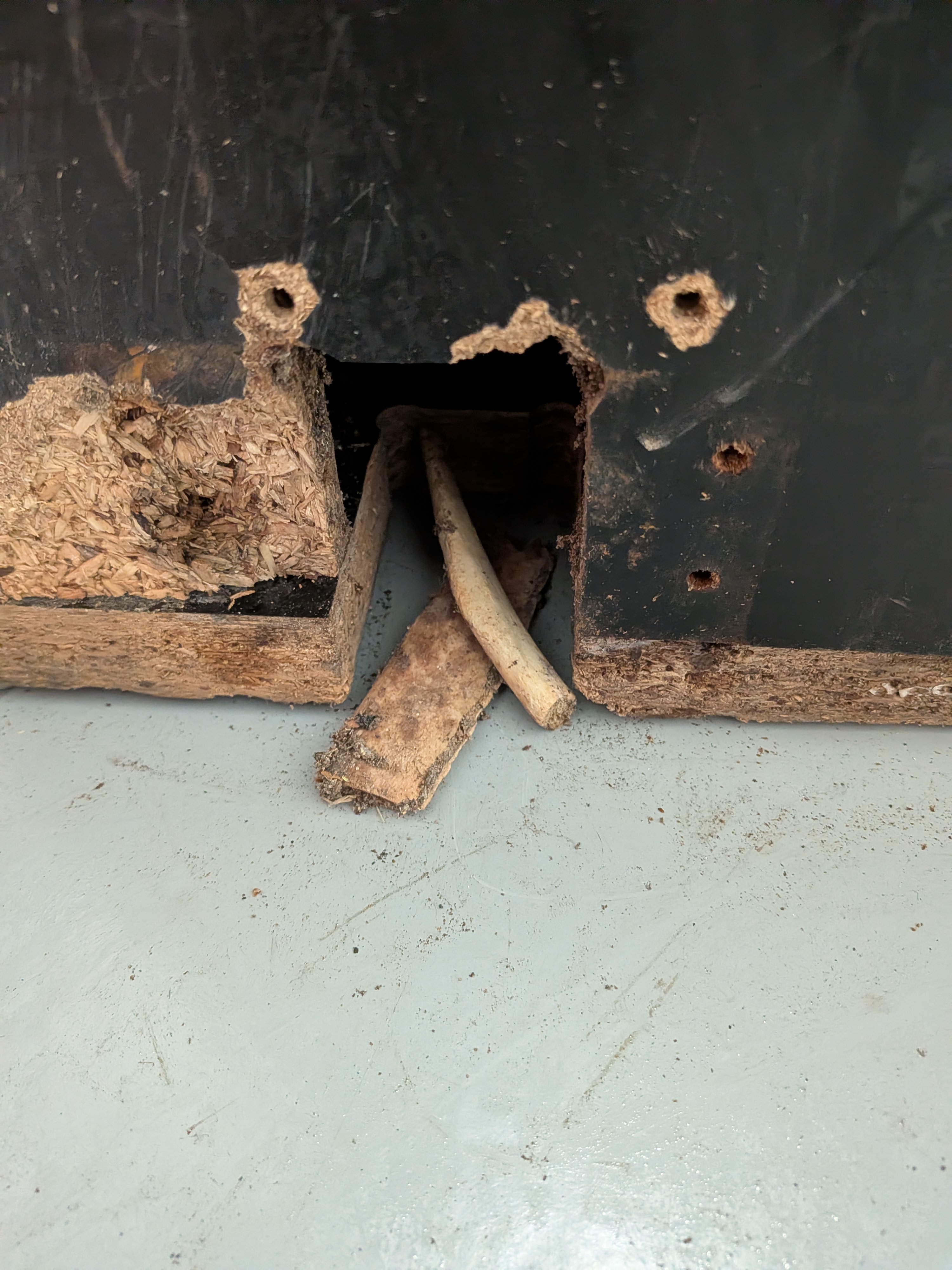

Je test un peu la solidité du fond = le tasso de droite se réduit en poussière (totalement bouffé), et celui de gauche tient le coups mais le mélaminé se fent dans l'épaisseur !


J'enlève tout ce qui dépasse ainsi que les roues. Elle sont bien mortes, irrécupérables et non dévissable, va falloir que je remplace tout.


Surprise ! A force de manipuler tout ça j'ai des trucs qui tombent comme d'une machine a sous, génial ! Cette borne fait aussi pachislot : Sauf qu'en fait c'est des os ! Inattendu dans une borne, a croire qu'un animal carnivore avait élu domicile dans le socle à une époque.


Une fois tout remis au propre, un constat s'impose :
- le mélaminé qui sert de base est gonflé et manque carrément de solidité (tendance à ce séparer dans l'épaisseur.)
- il va falloir trouver de nouvelles roues.
- tout a été agrafé par le haut lors du montage : donc aujourd'hui les grosse putXXX d'agrafes sont à l'intérieur de la caisse, et si je force j'arrache tout...

Je peux pas non plus entièrement démonté toute la borne et toute la reconstruire...
Faut faire un truc efficace, simple et qui dénature pas trop ...


Hop c'est parti. Prise de mesure, CP de 12mm, découpe, peinture.

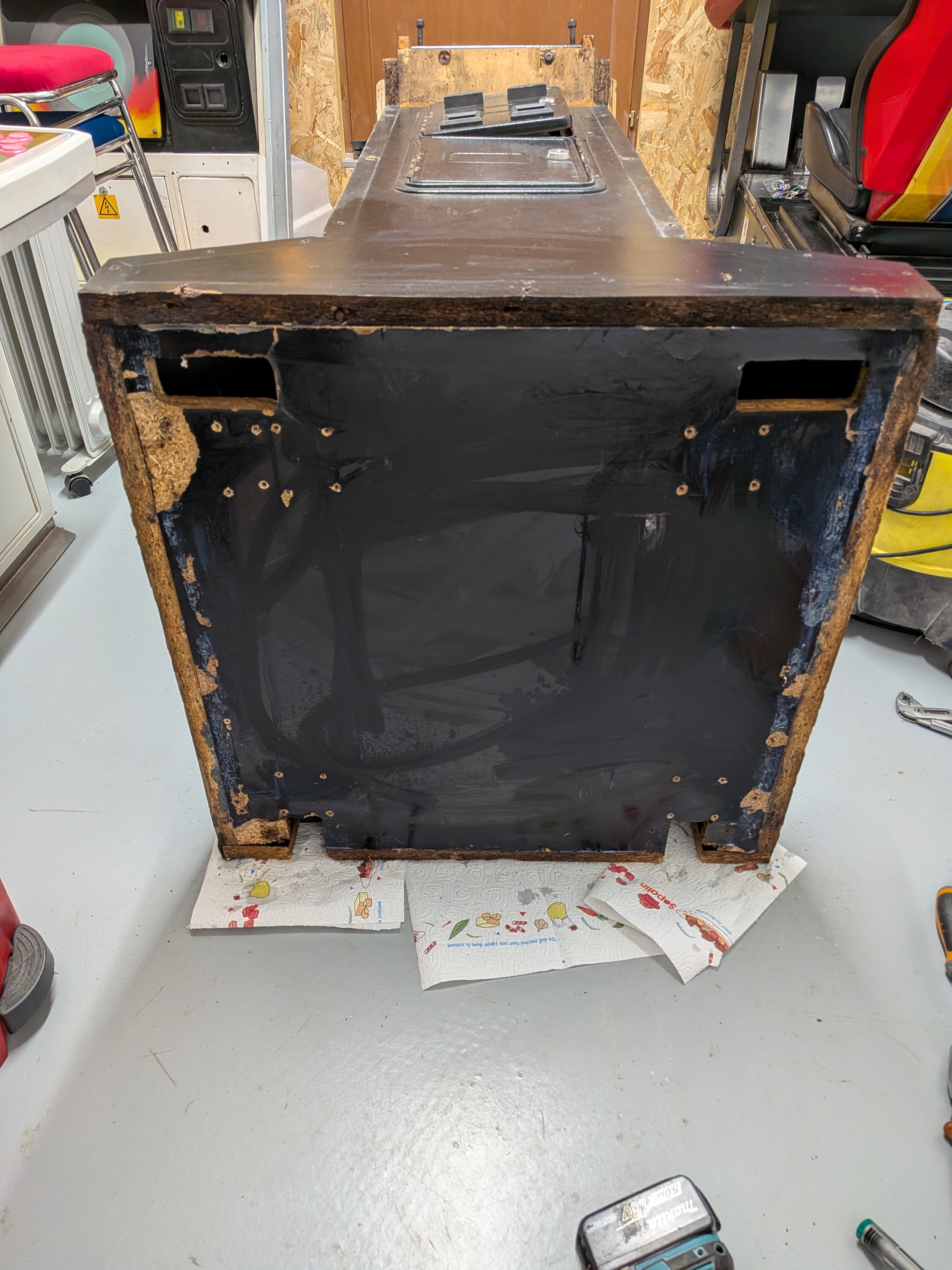

Après traitement du fond au durcisseur, on aligne au mieux selon les gonfle du mélaminé et on visse des spéciales aggloméré de 40mm en essayant d'aller chercher jusqu'aux montant verticaux.
Ça devrait redonner un peu de rigidité à l'ensemble et ne pas rajouter trop d'épaisseur.

Prochain coups, vernis des plastiques blancs et peut-être carrément remplacement des vinils noirs de la caisse (maintenant que la borne et presque a nue, autant y aller !)

Aller, un peu de temps aujourd'hui alors reprise de la restauration.

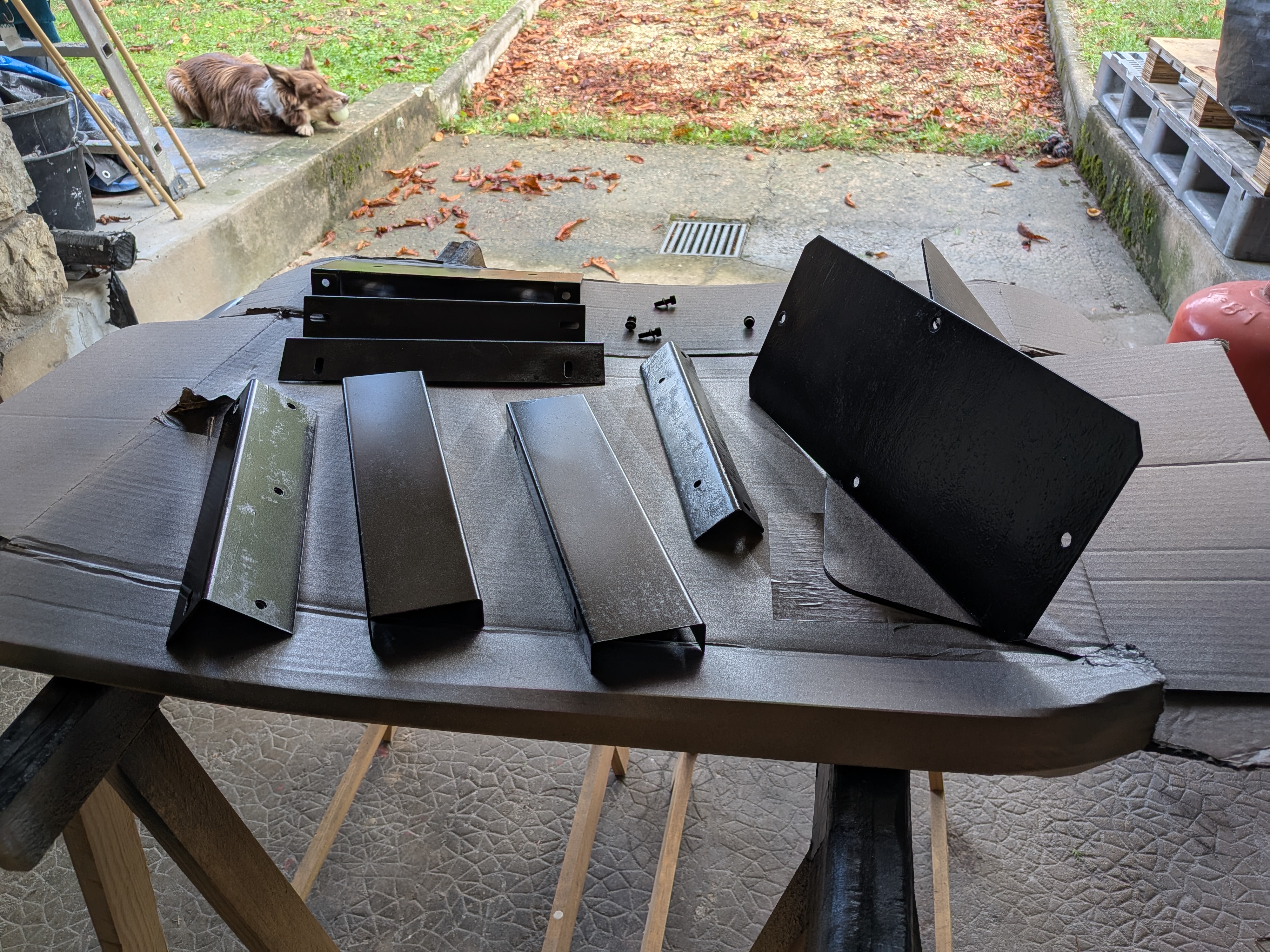

Depuis la dernière fois les pièces métallique qui servent de support au bezel et à la coque avaient été passée à la bombe de peinture métal noire.


Une fois remontées sur la caisse ça fait clairement plus propre qu'avant.

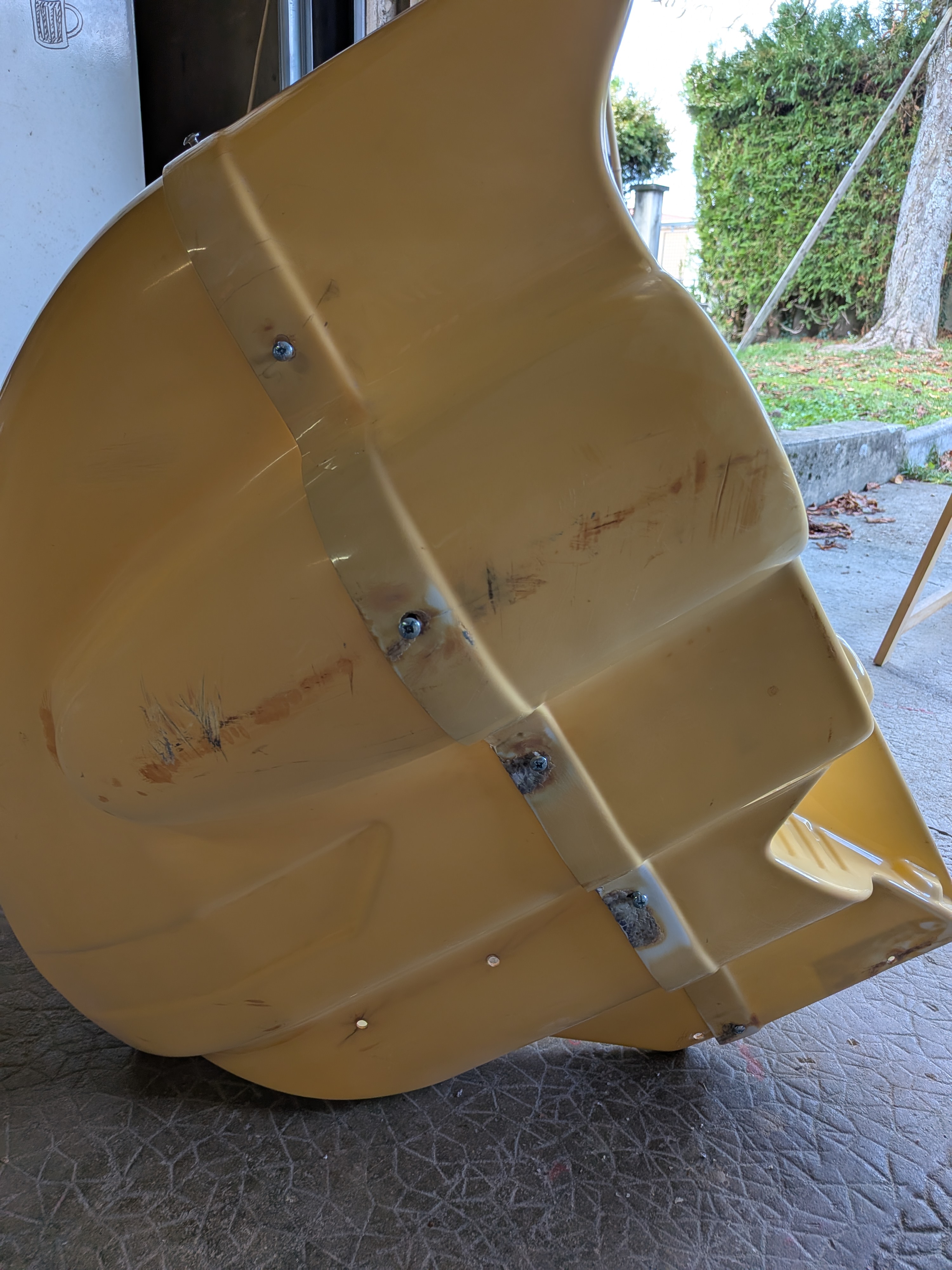

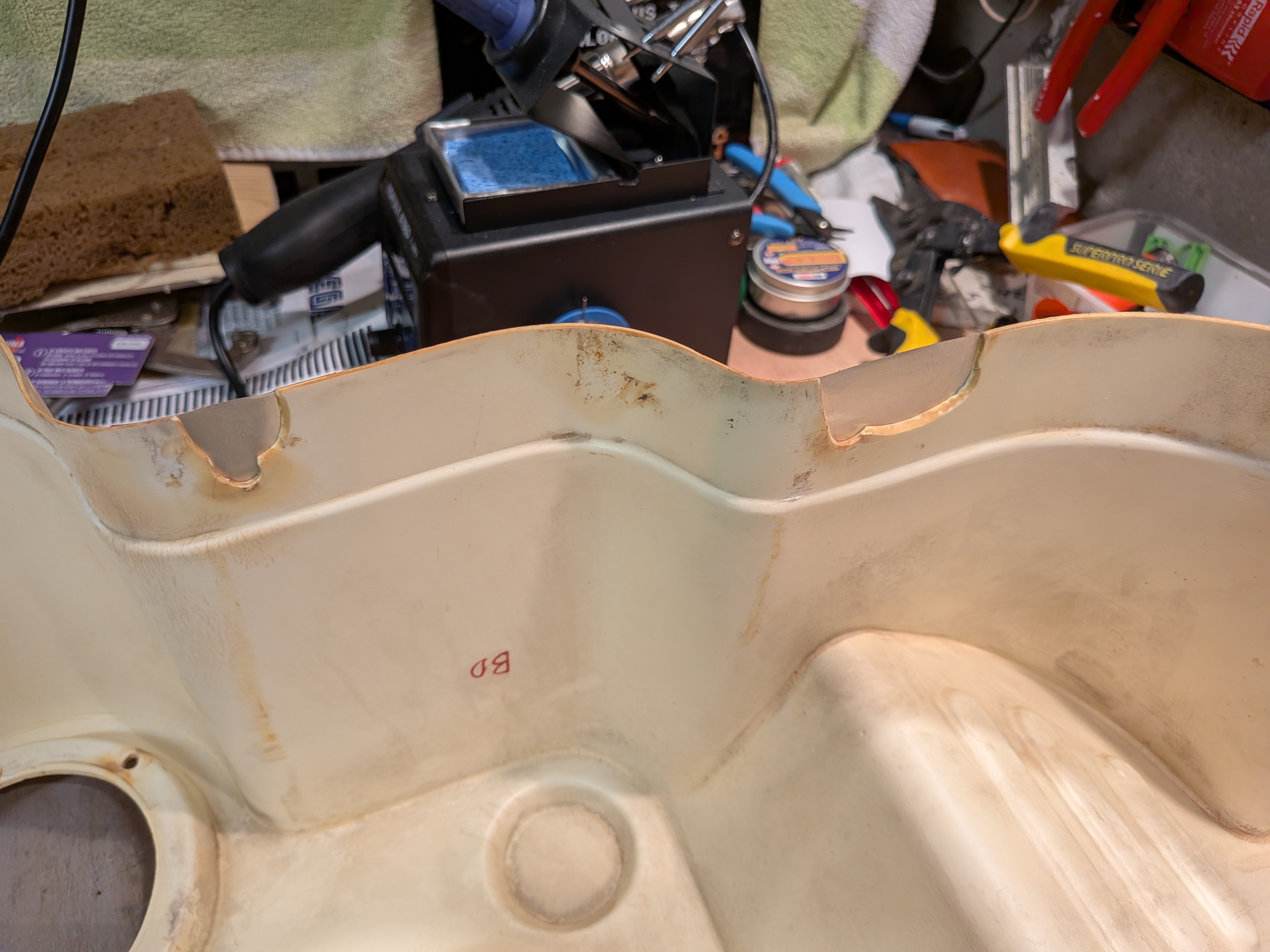

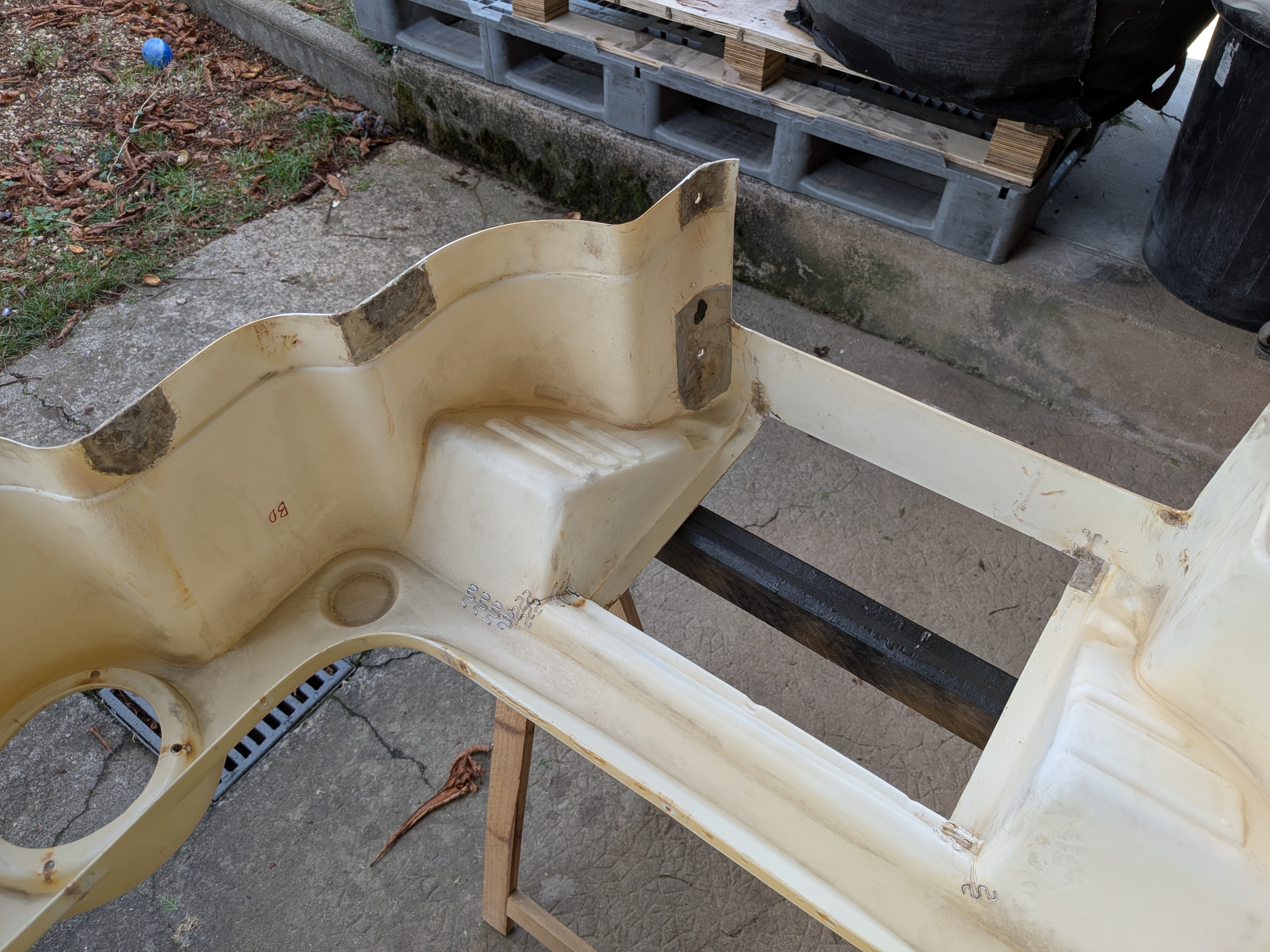

On continue les réparations plastiques...(scotche métallisé, baguette plastique, grillage, ponçage)

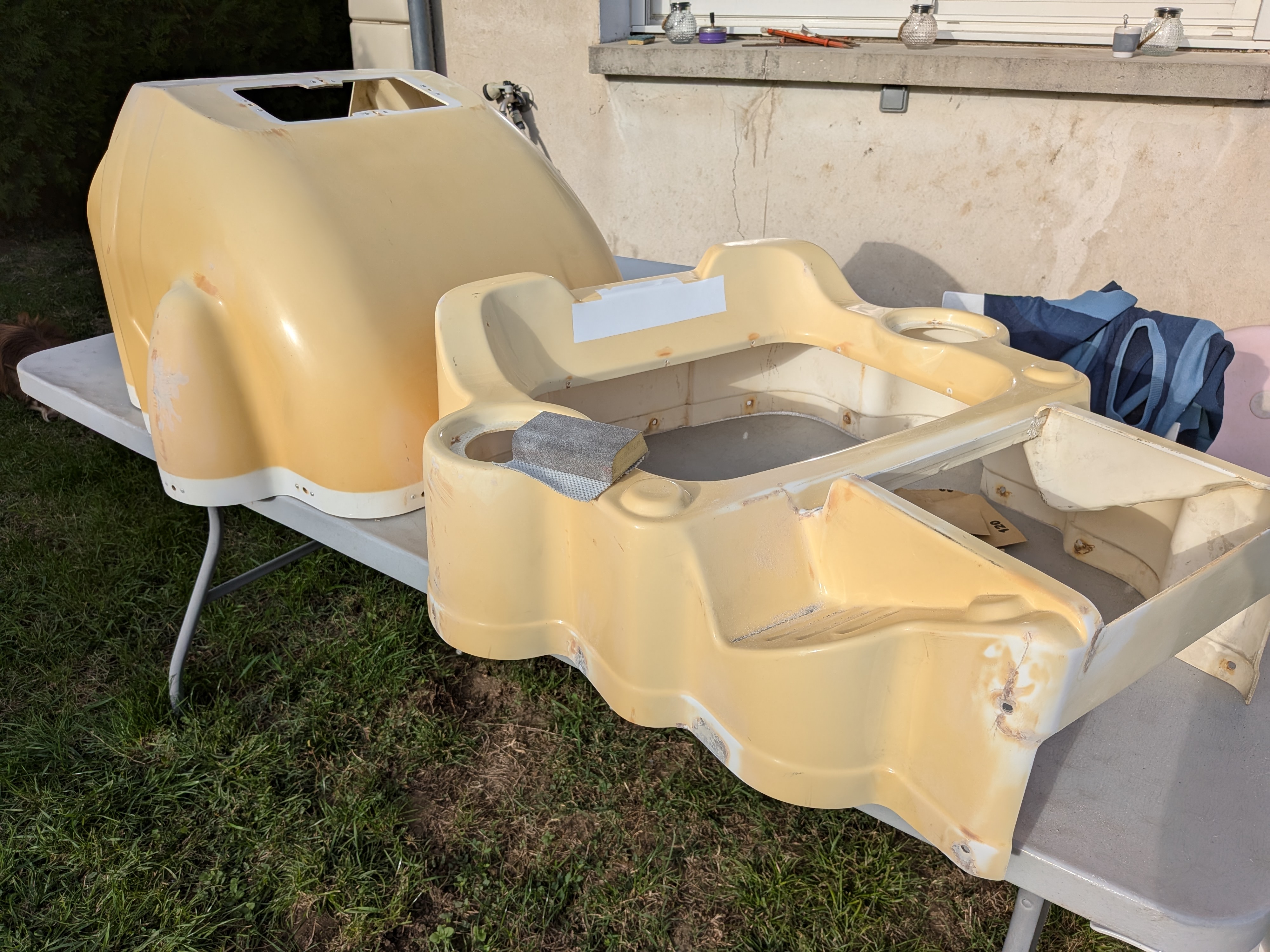

Ré-assemblage temporaire des deux moitiés de la coque pour re-percer/re-créer les trous de fixations.

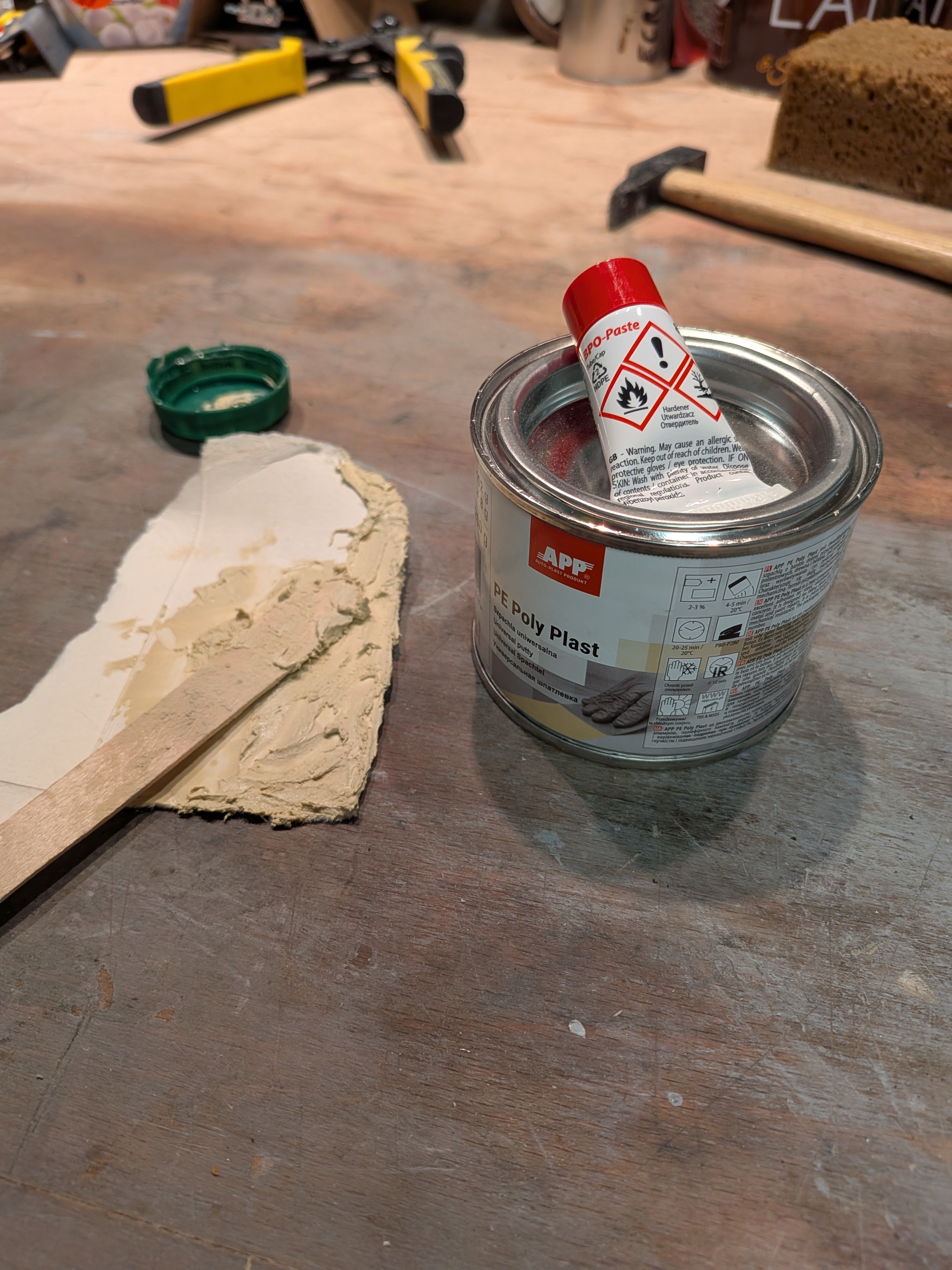

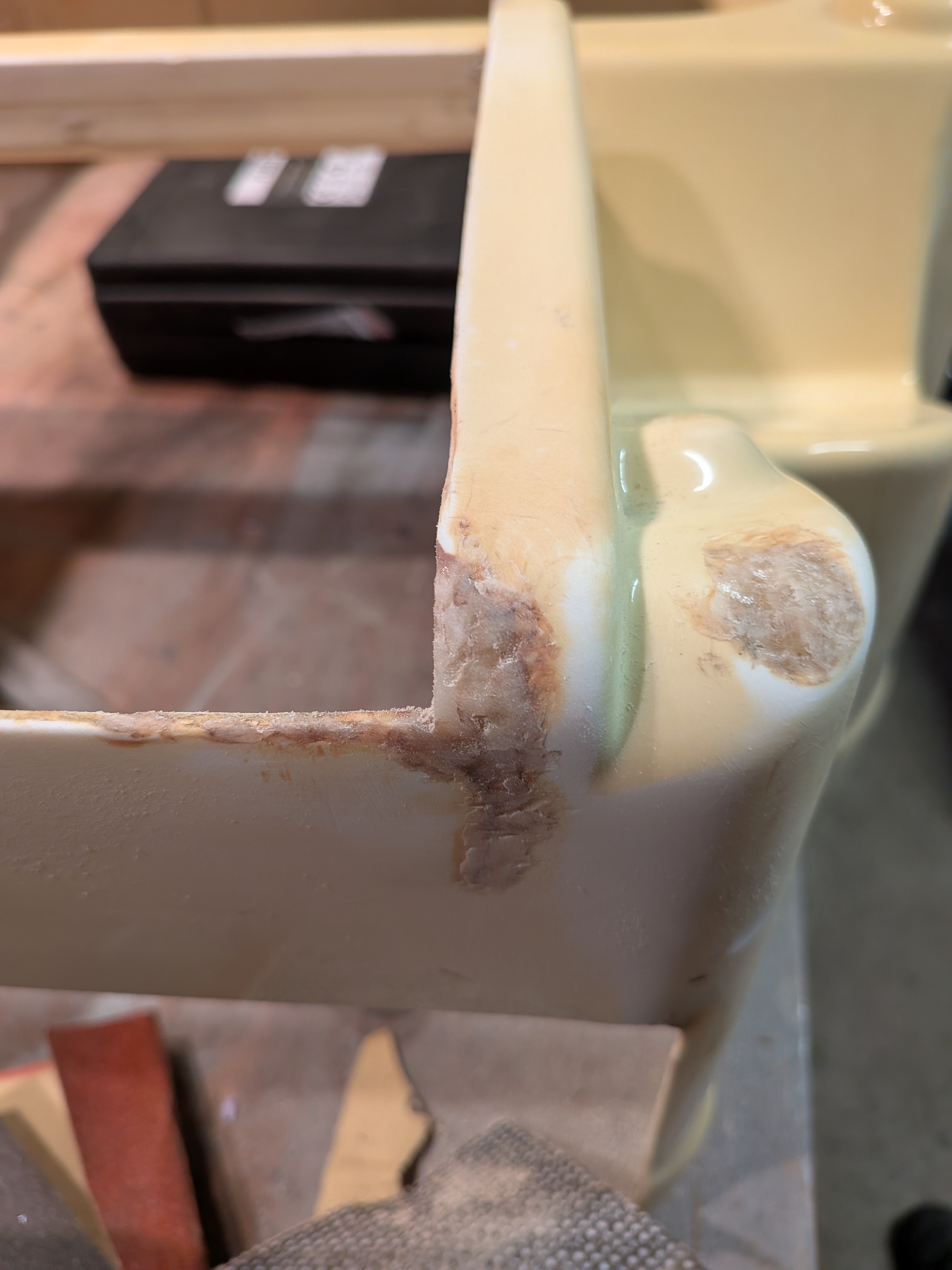

Re-bouchage des dernières micro-fissure et accros à l'enduit bi-composants "PE Poly Plast"


Ponçage à la main (j'ai pas de ponceuse adaptée pour de telle courbes) au 400 -> 500 -> 600.

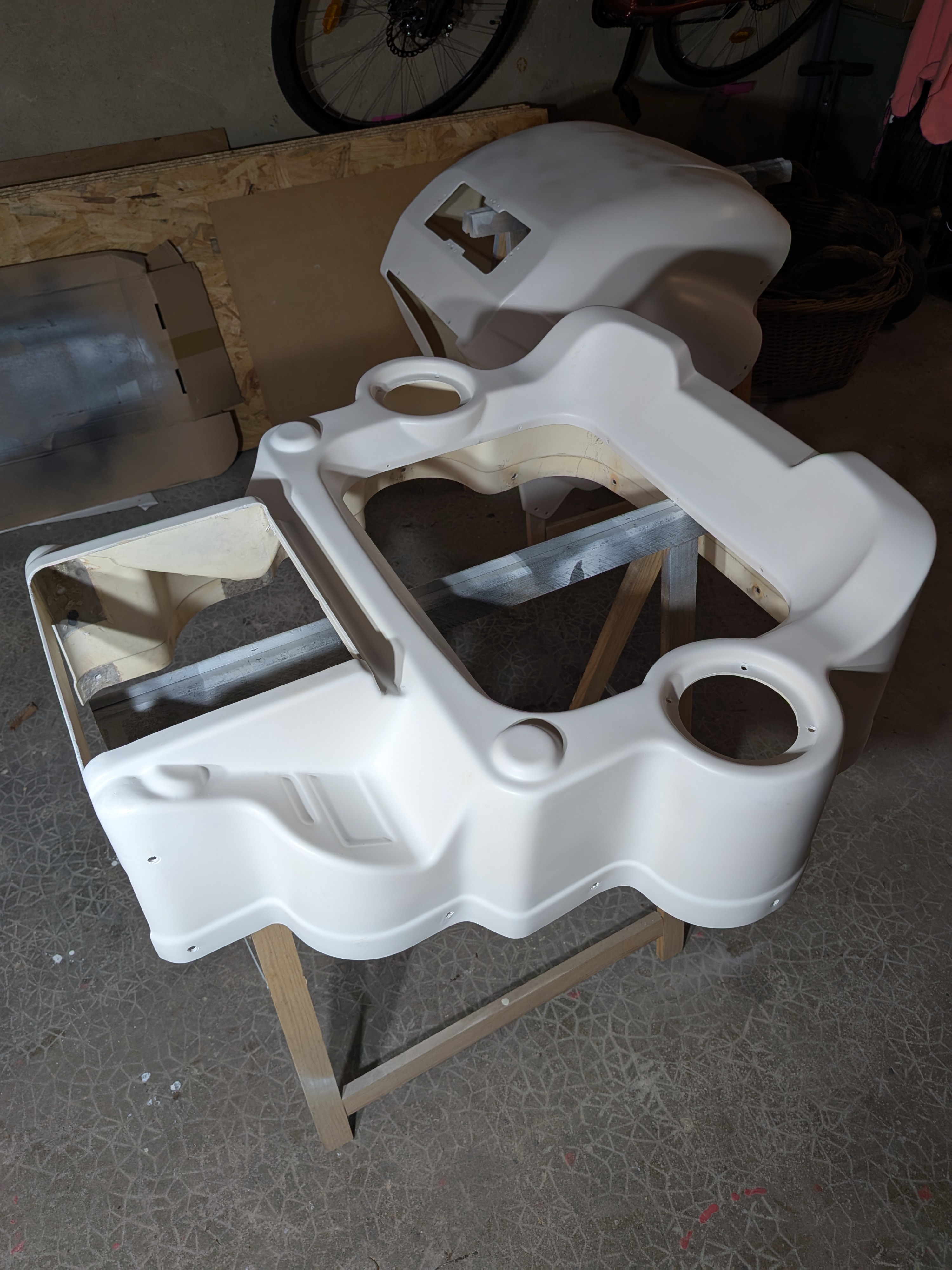

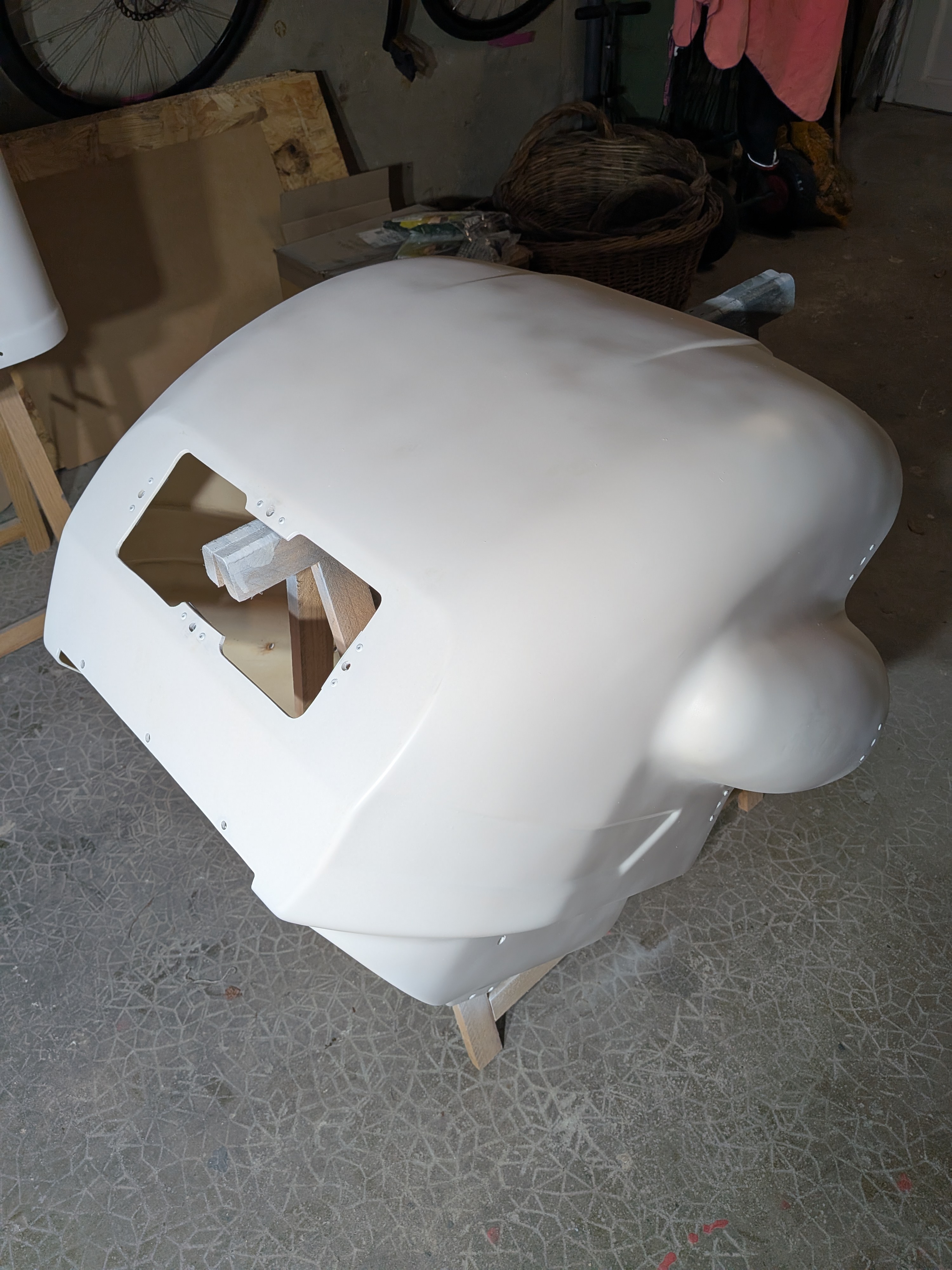

Et le grand moment : le passage au PRIMER, putxxx que ça fait plaisir d'en arriver enfin la !!!
(c'est pas parfait, mais c'est la première fois que je refait un truc comme cela, et en plus à la bombe...)



La suite au prochain épisode (re-ponçage très léger au 600 puis passage à la peinture blanche ?)

C'est pour cela que je parlais de tester chaque pin... En fait faut surtout retracer tout le chemin de cablage de la borne. (Et le partager ensuite bien sûr)
Puis voir si il est copié sur les branchements de la PCB d'origine ou pas.
Si branchements identiques des solutions comme le smartypi feront l'affaire.
Sinon il faudra se faire des adaptateurs...

J'ai chercher partout, j'ai trouvé aucun document sur ces borne "bootleg"...

La suite ?...

Une PCB pour pouvoir connecter un raspberry PI et jouer à Hang-On , Super Hang-On , Racing Hero , AB cop , GP rider ... ?

Mais là avec la connectique non Standard d'un bootleg va falloir vérifier chaque pin pour savoir comment connecter ça, c'est pas demain.

On va déjà commencer la peinture hein ?

Aller on va finir la journée sur un truc qui peut en intéressé certains.
C'est parti pour le plastique ! Car c'est fantastique il parait.

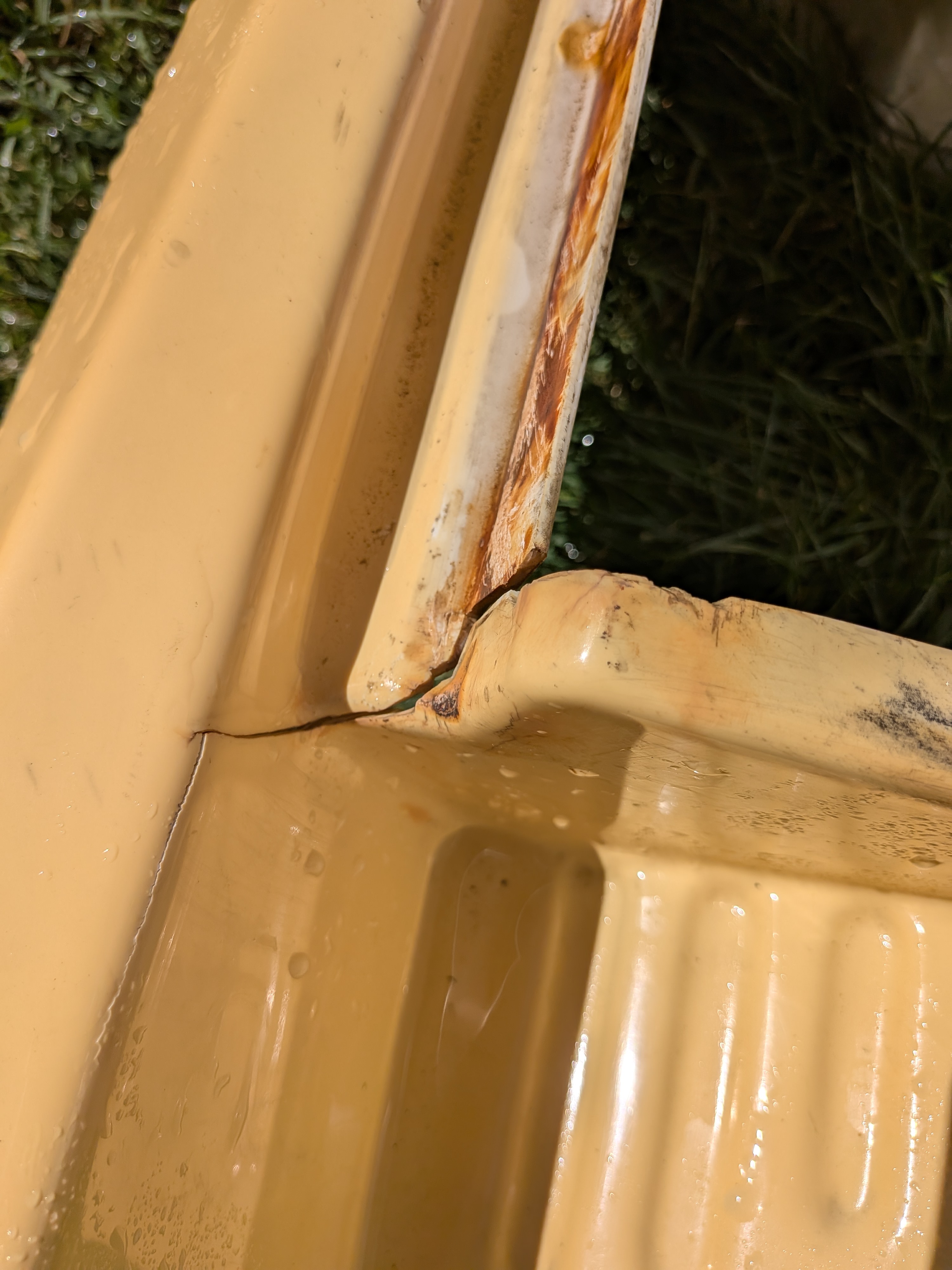

Voilà donc le malheur classique sur ces bornes :


On va tenté d'y remédier en soudant directement du plastique à chaud.

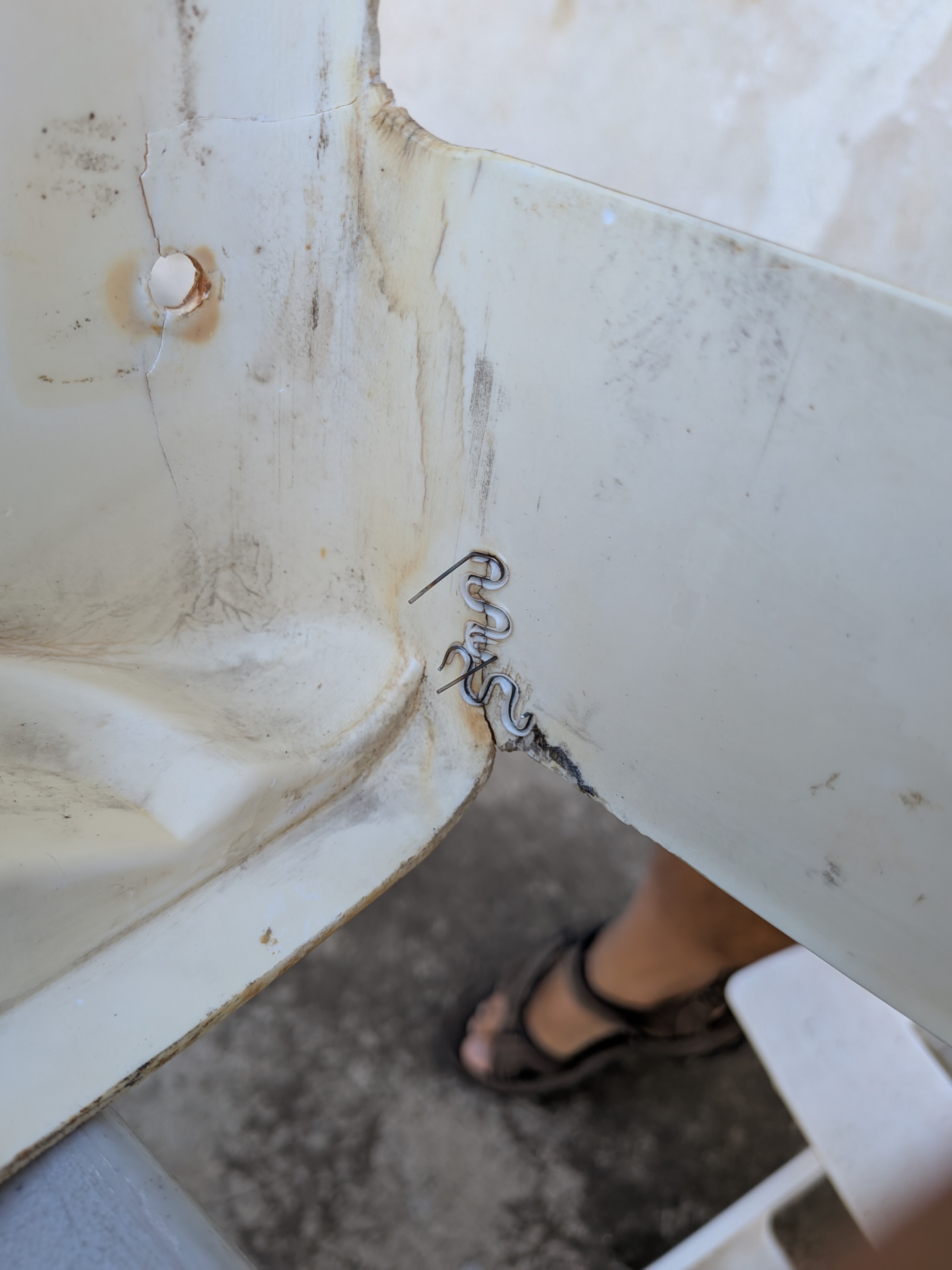

J'ai une agrafeuse plastique à 49euro sur des site de vente bien connu, qui colle des agrafes chauffées au rouge, c'est génial pour réparer des fissure ou quand on à tous les morceaux...
Par contre quand il faut tout reconstituer, c'est pas assez performant (ça ne tient pas la température) donc là je vais essayer avec mon fer à souder électronique et des baguette d'ABS.

On colle un scotch métallique à l'extérieur :

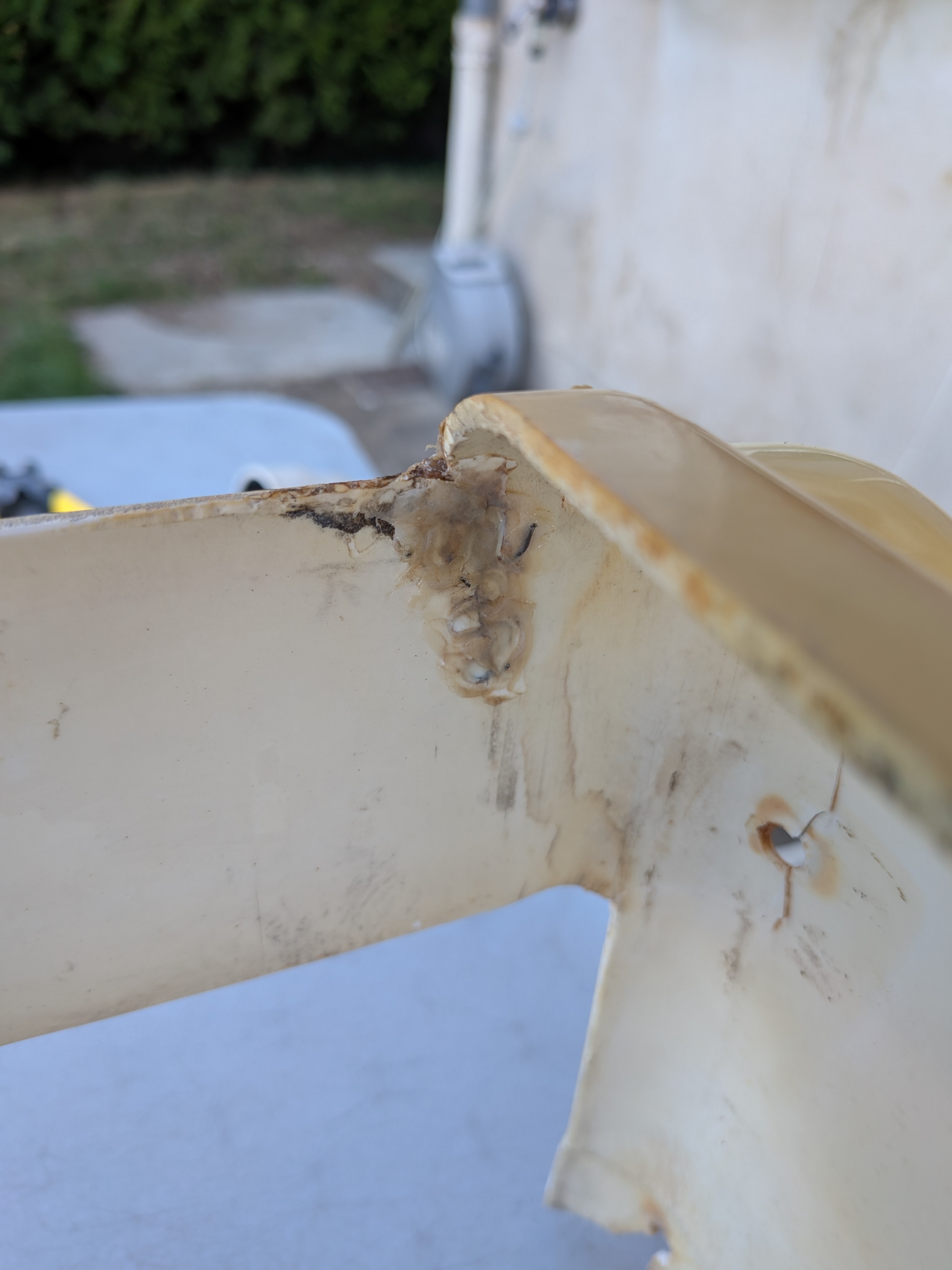

On rempli par l'intérieur (baguette d'ABS et fer à soudé panne large (réglé à 400°C):

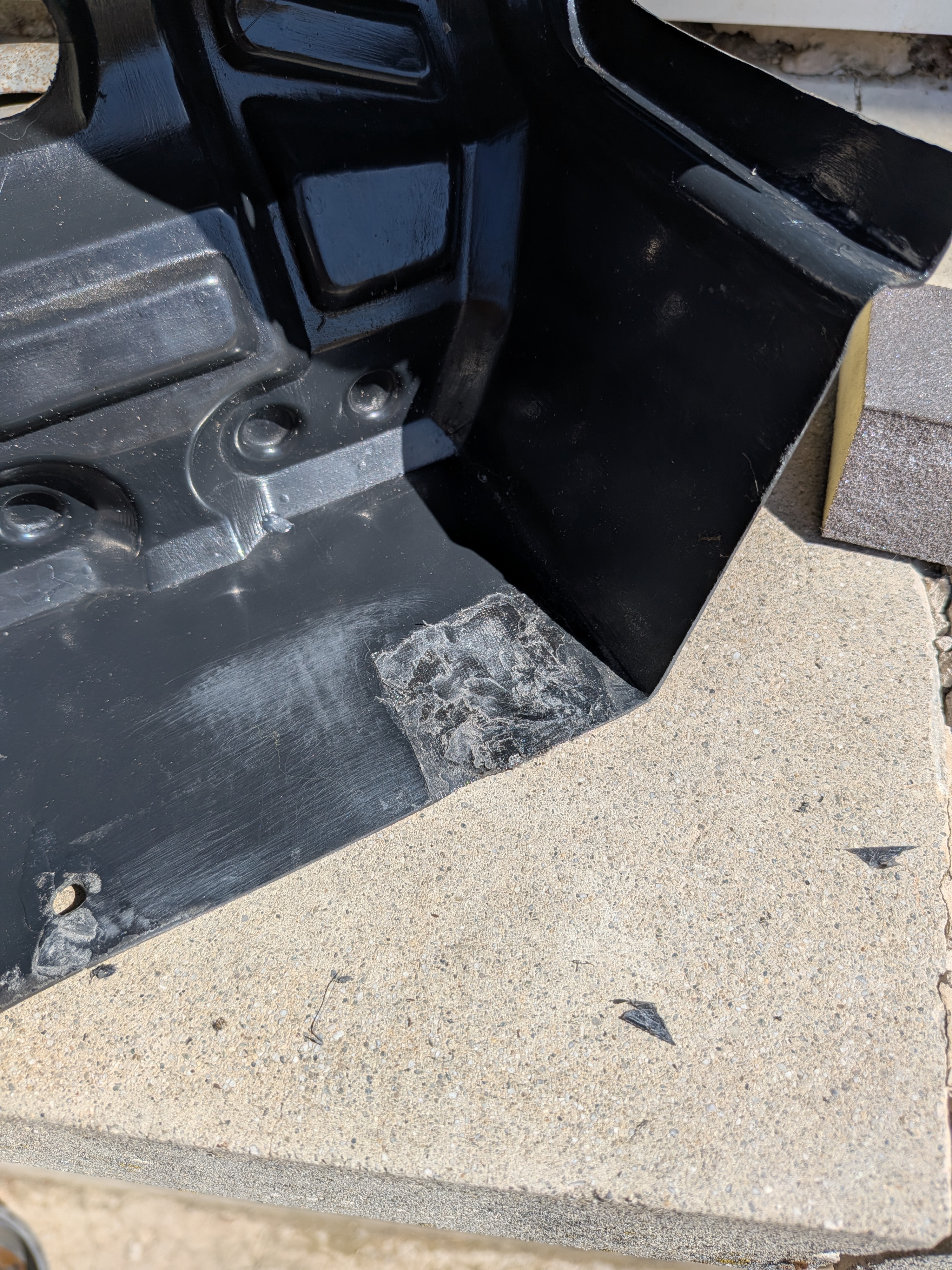

On trame avec un grillage fin que l'on chauffe pour qu'il se fonde dans le plastique.


On recouvre pour plus de solidité :




On re-perce le trou :






Et on fini par un bon ponçage :


Franchement c'est pas mal, en perdant un peu du temps pour trouver les bons gestes, je n'aurais mis "que" 45 minute pour faire cette réparation.
Je pense qu'une fois que l'on à le coups de main ça doit aller assez vite et c'est peignable directement dans la foulée, aucun temps d'attente !

Bon bien voilà une bonne journée quand même...
Si demain il pleut on remets ça : Réparation plastique, mastique PE, puis primer blanc...

Mais qu'est-ce qu'il fou ???






Première fois que je fais ça, pas de contreplaqué sous la mains, pas de d'écrou d'insertion, je me débrouille :



Voilà ! cette pièce en bois était cassée alors hophophop c'est remplacé !

Pendant que la peinture sèche on va nettoyer le reste :


C'est franchement bien rangé la dedans ! Cette copie n'est pas au rabais.

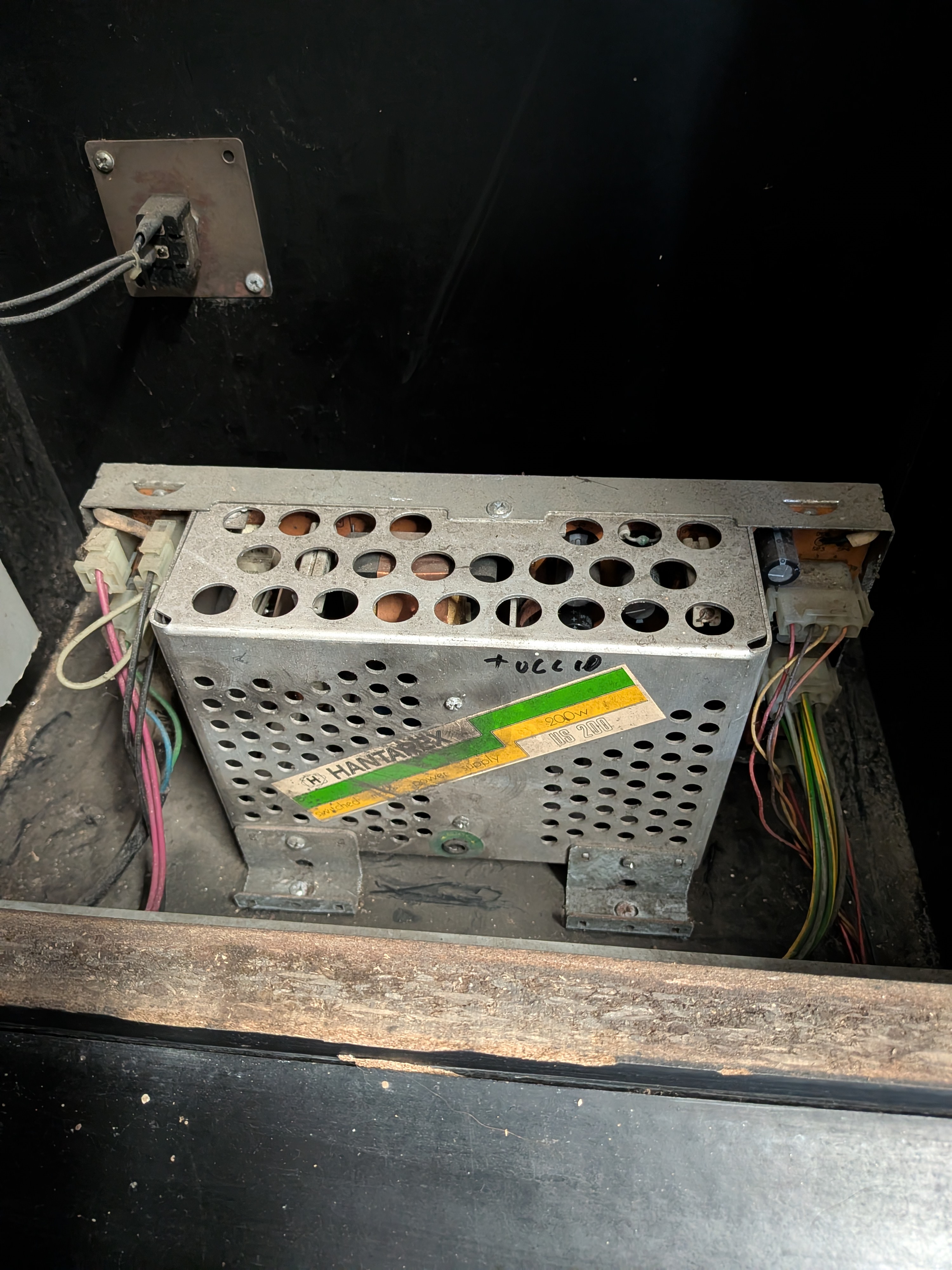

Comme toute borne, elle a sa propre histoire et donc des fils qui trainent... pourquoi ? Utilité de départ ? Nous  ne saurons jamais...




Le bois à quand même bien dégusté, on va remédié à ça façon rapide, je vais pa non plus tout refaire...


Hop!!! on test un nouveau produit et on verra bien ce que ça donne.


Faudra que je change vite les entretoise et pieds de la PCB, à peine j'ai voulu la démonté que les pieds ont cassé ! heureusement la PCB n'a pas chuté.

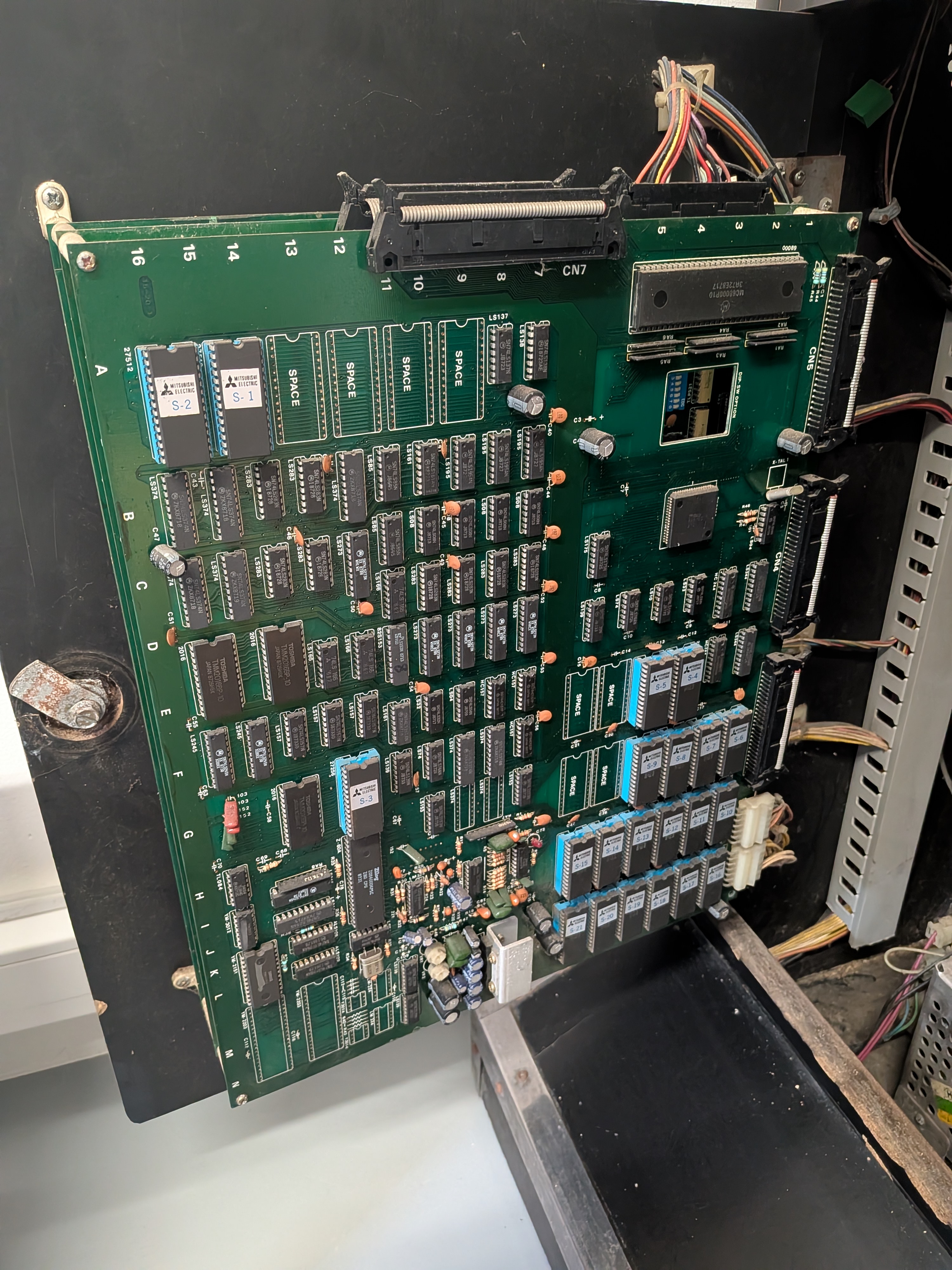

C'est fou le nombre de connecteurs sur une PCB comme cela par rapport à un bon vieux jamma...


Cette PCB est quand même bien propre, on va pas y toucher plus que ça.
Mais on s'amusera plus tard à bidouille les dipswitch pour comprendre ce qu'ils font et comment ils agissent sur le timer et le nombre de moto adverses... histoire de rendre le jeu plus facile : Super Hana-On est quand meêm super dur (c'est le problème d'un bootleg, il n'y à pas de mode d'emploi)

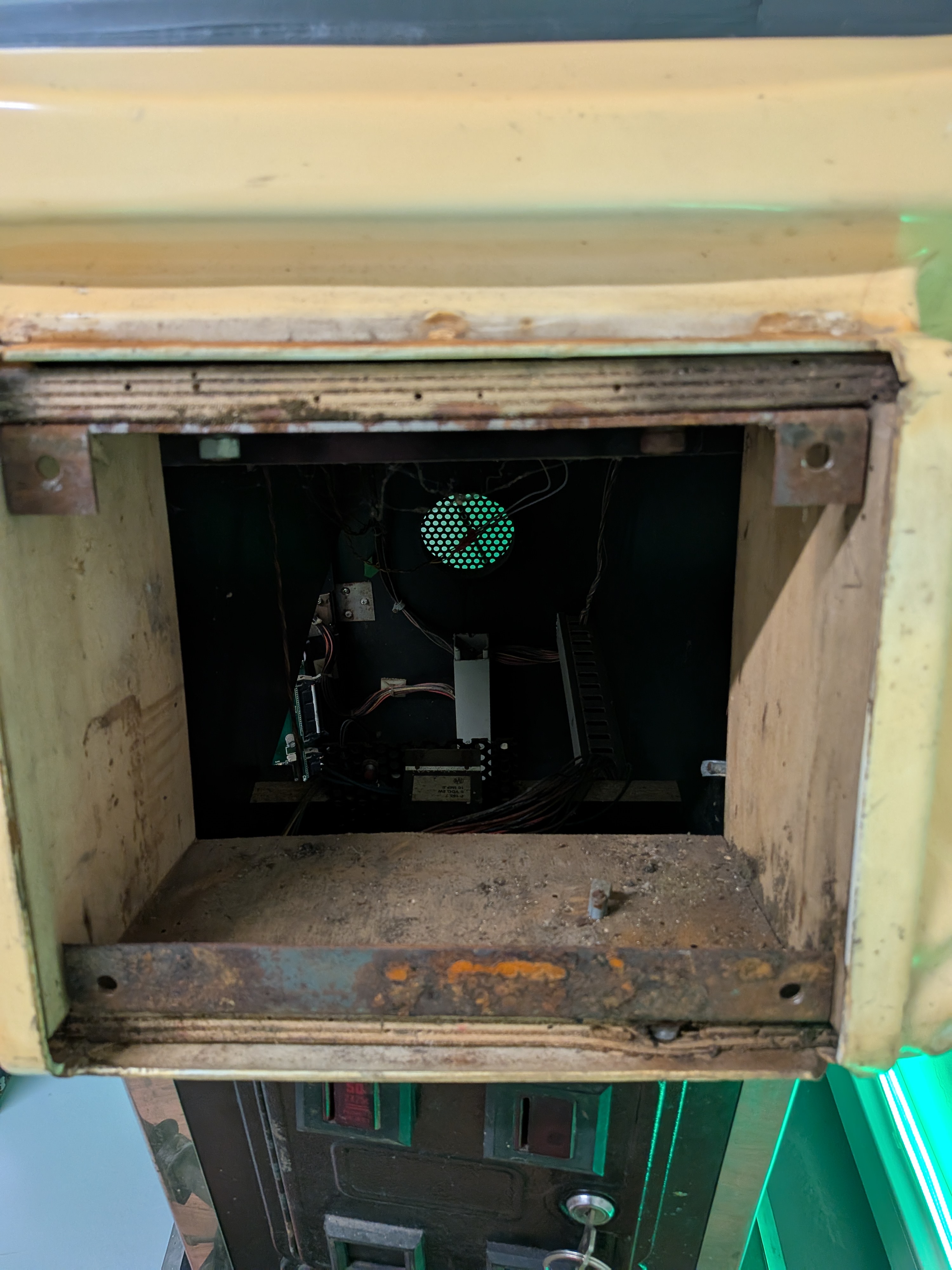

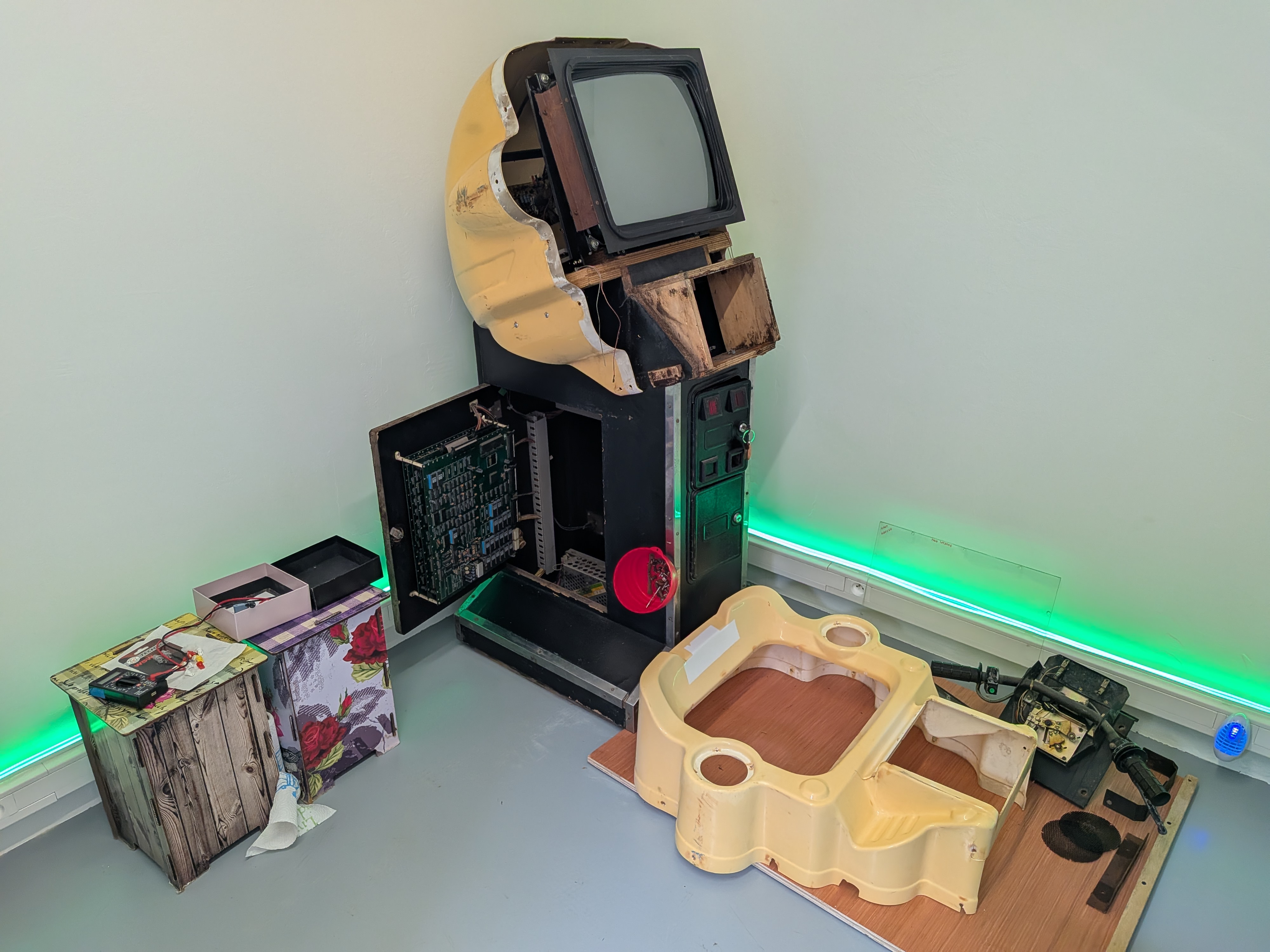

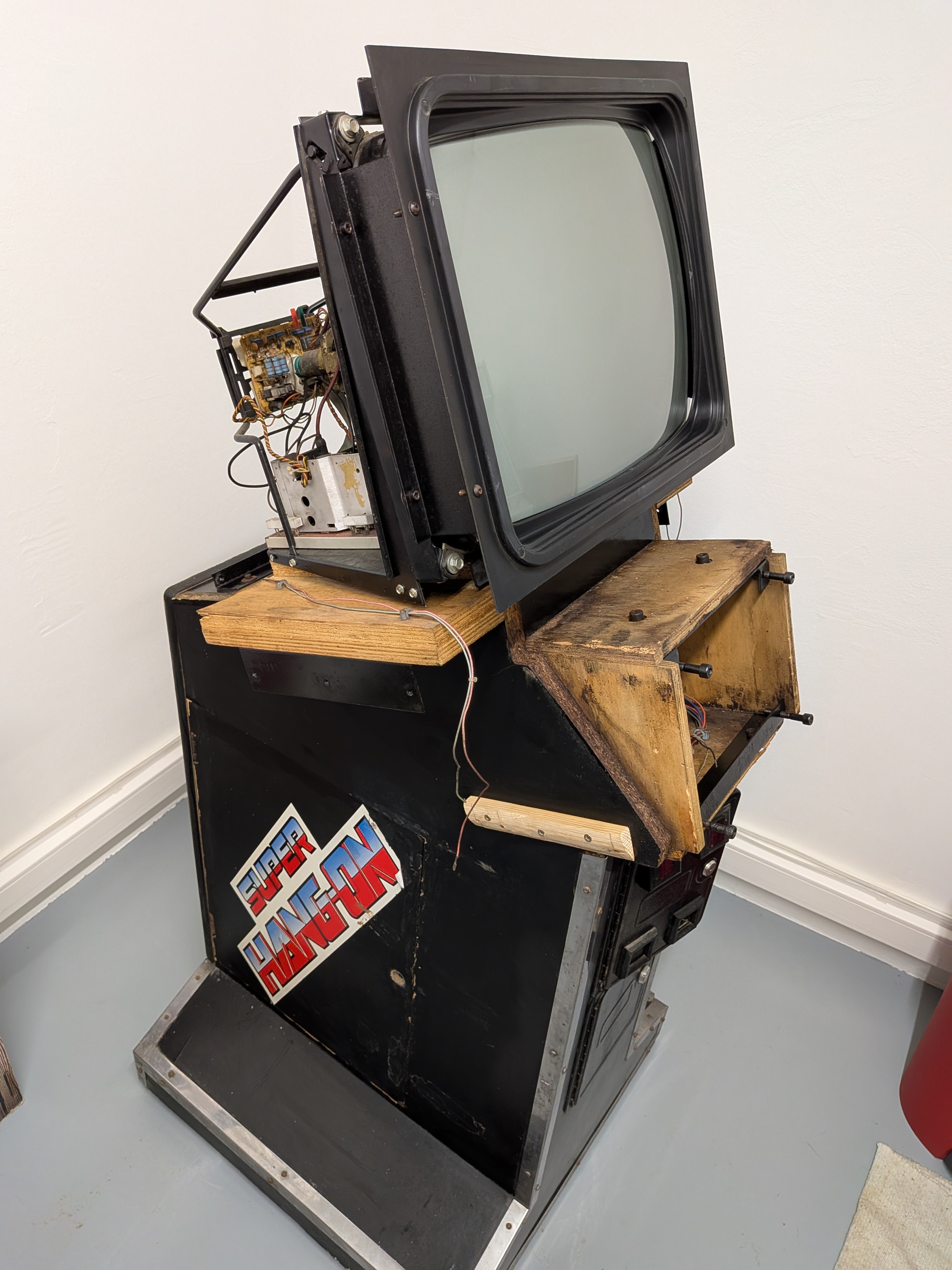

Ce matin on démonte encore un peu plus, je pensais pas aller aussi loin dans ma rénovation "rapide" mais il y à. tellement de rouille que je peux pas laisser ça.

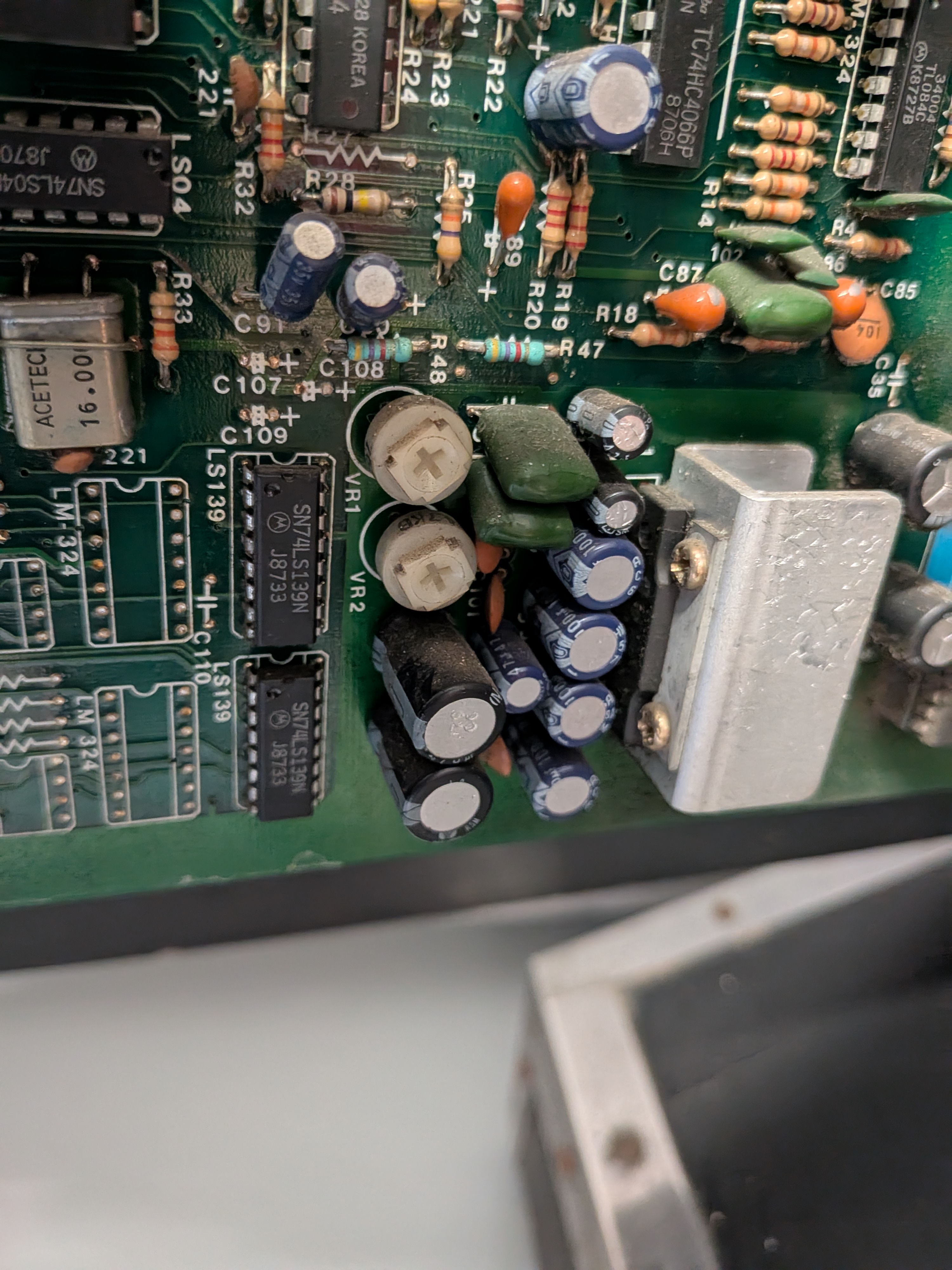

La partie écran platine est quand même vraiment nickel, ça a dû être changé récemment quand on voit que la cage de n'est pas du tout attaqué par la rouille contrairement au reste.



Pour une copie c'est du solide ! les mecs ont presque carrément mis un IPN pour tenir le belle !



Même la forme du bezel est jolie sur cette borne, j'aimerai pas à avoir à le refaire celui-là...



Qui dit restauration rapide, dit que j'ai pas le temps de tout poncer nickel (je comptait même pas démonter tout cela à la base), donc brossage hyper rapide à la brosse + bombe anti rouille.



Le résultat devrait quand même être pas trop mal...

Ce week-end madame est en rando avec des copines, les potes ne sont pas dispos et il pleut.....

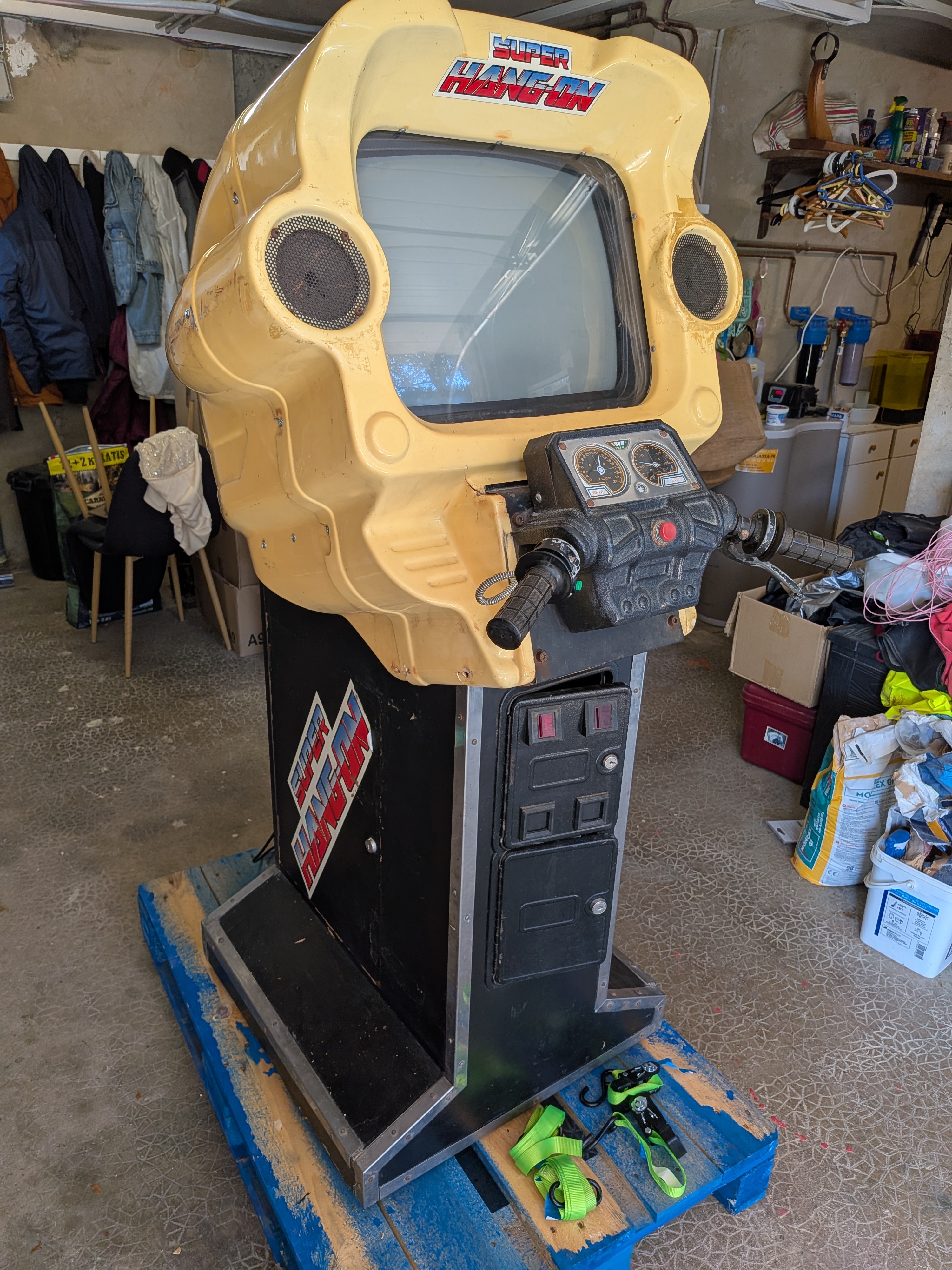

C'est parti pour de la rénovation de borne !

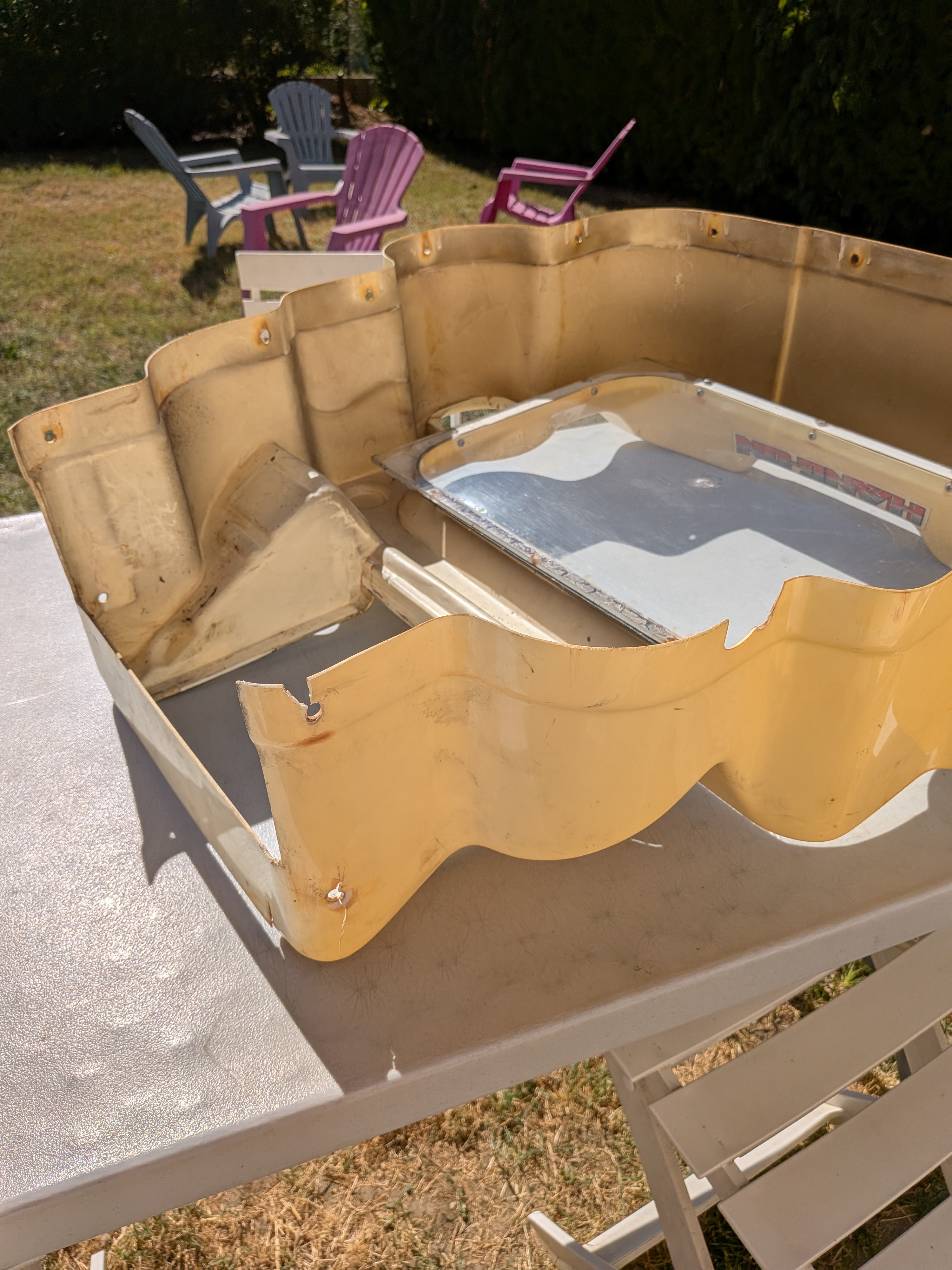

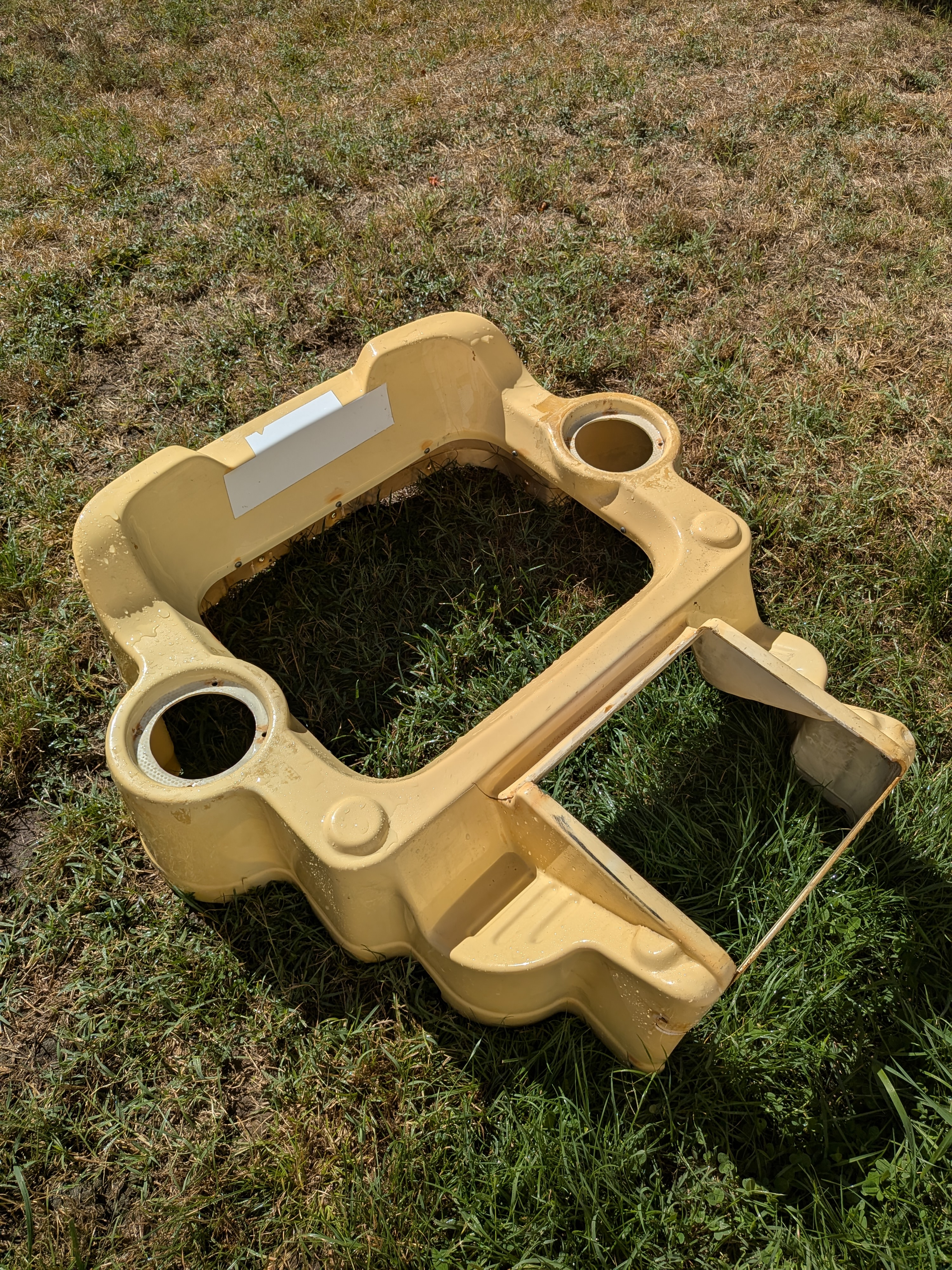

Lavage de la deuxième partie de la coque hier soir sous le coucher de soleil :



Du bon jus dégelasse, mais la saleté italienne est vachement plus facile à nettoyer que quand c'est une borne japonaise (aucun racisme ou quoi que ce soit les gars c'est juste une remarque pour plaisanter).





C'est quand même vraiment une belle coque que celle de Super Hang-On, une de mes coque préférée toute borne d'arcade confondue.
Etant moi même motard, on retrouve vraiment la forme d'un carenage de moto, juste plus gros qu'une vrais.



La le motard à quand même sacrément frotté !!!

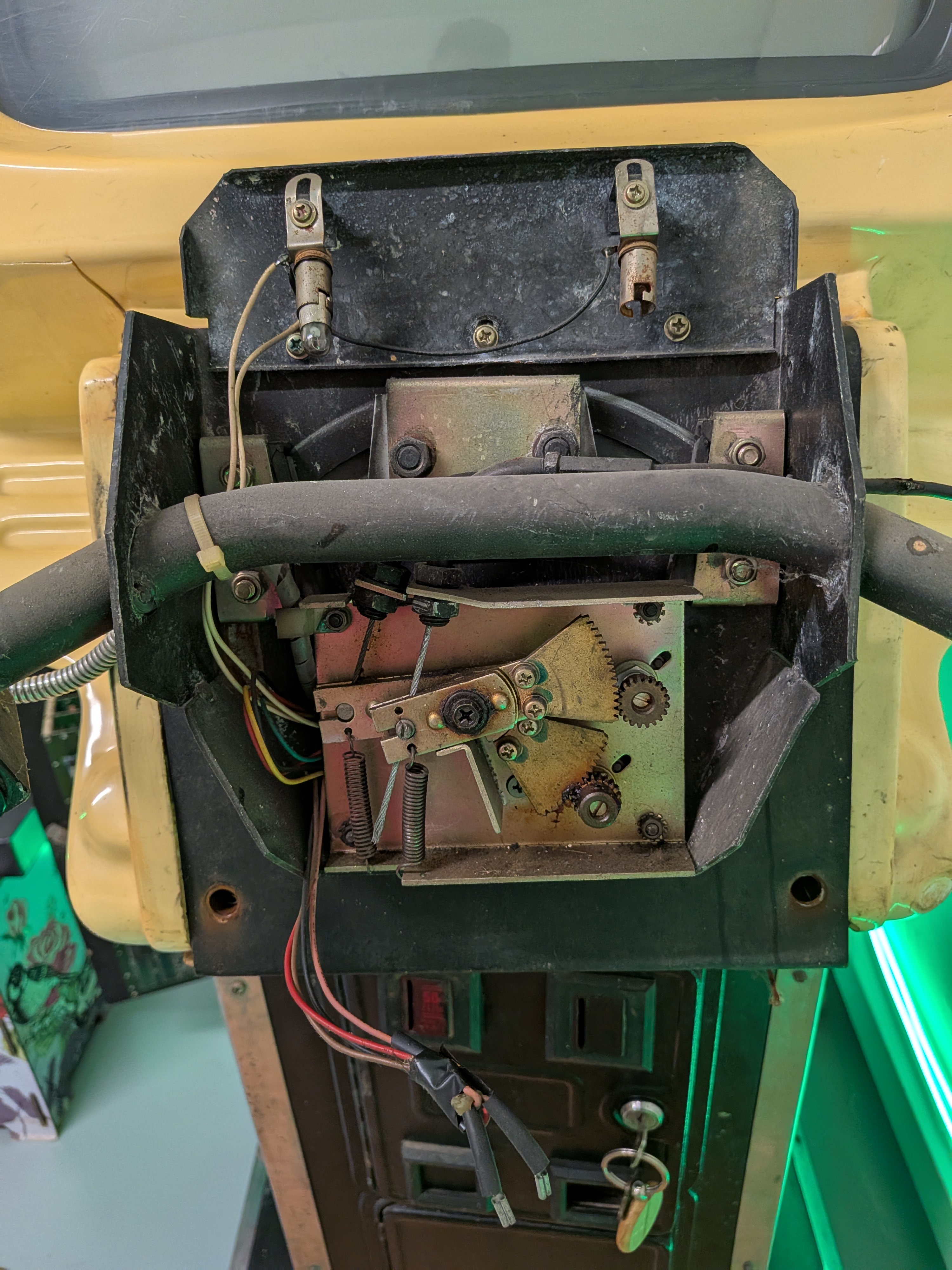

Ce système d'attache reste assez unique à ma connaissance... il y à d'autre coque arcade qui se fixe sur elle même comme ça ?

(Vu la longueur du post à venir je sépare en plusieurs post par peur de tout perde en rédigeant avec ma connexion au rabais...)

Hier soir, 30 minutes de libres, hop petit tour sur la SHO et petite réparation vite faite.
L'éclairage du tableau de bord ne fonctionnait pas.
A peine tiré un peu sur les fils et tout me viens en main...

Alors hop fer a soudé, nettoyage, 2 bout de fils, et a moi le plaisir de voir normalement deux compteurs allumés, une fois que j'aurai trouvé des ampoules (6v3w).

C'était pas grand chose, mais ça avance (oui j'aurais pu mettre des cosses sur les fils... Mais vous avez pas vu l'état des pattes des supports d'ampoule !)
