Je reprends le wip après pas mal de grande pause ou de mini période de travaille sa dépend du point de vue.

Apres le démontage et nettoyage j'ai laissé le playfield de côté, néanmoins voici quelque photo de l'état de plusieurs pièces.

Batteur au bord de la casse


Les dégâts son du uniquement a une bille


Cabochon cassant come du verre.


Je me suis ensuite lancé sur la caisse.
Et quand on démonte on tombe sur la misère. Les 4 coin on bien mangé, mais le pire c'est l'avant droit. Ou que la caisse soit en carton compressé ?





J'ai donc mastiqué pour bien reboucher, renforcer tout ça, poncé puis peinture noire et vernis.
Je me retrouve avec une base seine pour pouvoir y coller une déco.
A noté que la "tête" est en bonne état à côté.
La planche "blanche" qui sert de support de carte y passe également, vu qu'elle ressemble beaucoup plus a un jaune pisse.
Les photos du résultat arrivent.


Je me pose plusieurs questions pour la commande de pièces. Si quelqu'un peut me conseiller. Merci
- Les bumper son complément mort, que ça soit le corp (cassé a plusieurs endroit) ou la soucoupe (métal usé, soudure cassé) sa tombe en morceau.
Je voudrais en installer qui sont transparent pour aller avec les rampes, mais qu'elle model prendre ?

-Les pieds sont complétement tordu est rayé en profondeur, la caisse n'a pas vraiment aimé ça. Un moyen de pouvoir les redresser ou me faut du neuf ?



C'est possible de remplacer les 2 post solo par un double ?

Bonsoir

Comment faut il lire le teste ? Savoir que t'elle est telle diode doit s'allumer au démarrage ect

Merci pour le partage, j'ai une carte a refaire.

Bonjour
Tu a trouver la réponse a ton problème ? Sinon regarde du coté des ferrites, facilement récupérable.
Le sujet m'intéresse, j'aurais voulus également  intégrés un jack avec coupure pour les oreille de madame.
Mais plus de photo sur le topic de freedo.

Merci

Pas mal de chose ce sont passer :

-Nouveaux combo écran, platine Toshiba ! Installer et fonctionnelle
-topper reçut

Pas encore fini :
-panel 6 boutons en cour de création
- Prise casque avec coupure du son a monter
- système on/off et kvm a installer pour faire cohabiter la naomi avec le rpi nuc.

Photo a venir

Merci
Pour le moment j'ai presque fini la naomi, la rit legno et le baby-foot toujours dans son jus.
Mais j'ai commencé a rénover un flipper gottlieb 80b Genesis, une erreur sa va me prendre une plombe.
Donc pour le moment le wip est totalement en pause.

Oui ! c'est celui la, pour avoir la ref des pièces.

Voici le topic du genesis : https://pinside.com/pinball/forum/topic/genesis-ramps
Il faut mp Freeplay40 , c'est la personne qui me les a vendu.
Le topic principal, il fait plusieurs flipper : https://pinside.com/pinball/forum/topic/freeplay40-ramps#post-2942314

Par contre le prix est de 165 $ pour l'ensemble transparent et l'expédition en France 30 $ supplémentaire donc un total 195 $ USD
Il a plusieurs couleur, le rose violet, bleu (oui ya une version offi bleu), transparent, et une verte genre bouteille avec un bleu transparent
Il me semble avoir vu une rouge aussi.

Faut dire que sa donne sa :

Merci de vos réponse
J'ai le PDF de la doc, mais impossible d'avoir celui des pièces détacher de Gottlieb.
La suite du WIP

Voici le travail effectuer sur les cartes (avec une petite aide faite d'une photo du net)



J'ai rencontrer flip projets qui ma tester et réparer  :
-CPU pose battery bouton, mise au propre du shuntage du contact porte, et pose de la rom avec freeplay
-Driver remplacement d'un transistor hs
-la carte audio et d'alime 5Volt n'ont pour le moment pas été testé ( je regarderais plus tard pour sécuriser cette alimentation qui est une bombe a retardement)

Donc au final la partie électronique est quasiment nickel est sa c'est  cool



Le playfield : La c'est la guerre mon colonel.

Le plateau des Gottlieb son connu pour être fragile, bas je confirme sa concerne bien le mien.
Apres avoir savouré plusieurs partie, j'ai commencer le démontage du plateau pour "le nettoyage" de sa vie.
Le mylar a été posé pendants l'exploitation et a l'arrache. ( qui a parler de bille volante ? )




Mais oui, il suffit donc de retirer le mylard et la crasse qu'il contiens
Me voici donc partie  armée d'un sèche cheveux ( la bombe a froid et trop violent pour mon plateau, la peinture ne résiste pas )
La méthode et simple chauffé,attendre, tirer légèrement et recommencer. Cela reste juste long.
Apres une lutte acharné, sèche cheveux vs mylard et un passage a l'esence F le plateau reprend de la gueule.

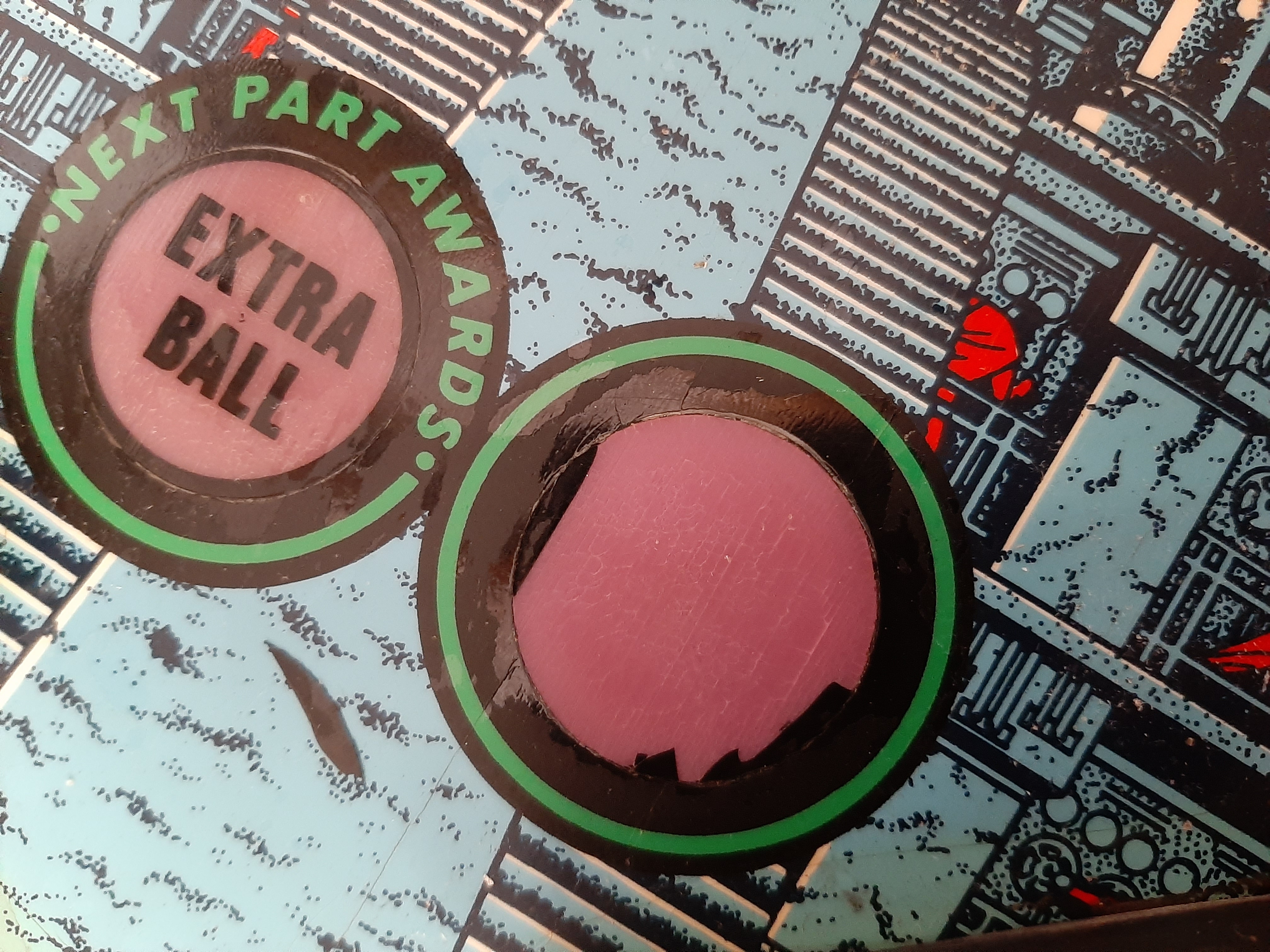

Malheureusement dans cette bataille acharné, un mort et a dénombrer et plusieurs blésé des affrontements précédente ce sont manifesté.
Et oui le mylar a été posé pour maquiller un plateau bien abîmé.









La je flip sévère pour rattraper sa
Un set de décors ma été fourni par Ainlaser, et heureusement qu'il est la car j'ai bien chercher partout c'est juste introuvable.
J'ai commander des ramps transparente aux États-Unis via pinside, et elles son arrivée nickel.
Il me reste les élastiques, batteurs a acheter et normalement c'est tous pour cette partie.

Salut à vous,
Pour  moi, un Genesis de Gottlieb

Bonjour

J'ai connu la fin de l'arcade et des flipper.
Sa fait quelque année que je me dit, qu'il m'en faut m'équiper mais par manque de place et pas de taf j'avais fait l'impasse.
La chose et maintenant en partie résolu, avec mon Genesis.
Merci au membres de flipjuke, qui m'on aidé, guidé pour mon achat et la restauration en cours.

L'état de la bête est pas compliqué, sorti d'exploitation il y a de sa 14 ans le vendeur na fait aucun frais dessus depuis qu'il la en sa possession.
Juste un tous petit peut de "maintenance" quand celui-ci ne fonctionné plus, par sont ami exploitant.
En gros les cartes sont visuellement propre ( juste une petit magouille), le flip fonctionne a peut prés et les test sont ok.


Une fois sur place, la dure réalité :

-Modification : Gros trou dans la porte pour insérer une clef qui permet de mettre des crédits. (c'est bien moche et je vois pas trop comment réparer sa )
-Élastique HS mort ( pas une surprise )
-Mylar posé au pied de biche (nombreuse bulle plus ou moins grosses avec poussière saleté ) Le vendeur m'explique que la bille frappe la vitre de temps en temps.
-Les 4 pieds son tordu
-Les 3 coin de la caisse son plus ou moins abîmé
-Un peut d'humidité présent ( sur le dessous du plateau, visse blanchâtre )
-Afficheur ne s'allume pas quelque fois au démarrage .
-remplacement d'un fusible "rond" par un disjoncteur de maison sur l'alimentation.
-nombreux contact piqué
-bumper qui appartienne a un méca
-bloque de cible piqué sur un autre flip
-ramps hs, et plusieurs décor sont cassé ( pas forcement visible sur les photo)
-manque facilement 1/3 des lampes ( éclairage a moitié hs ? )
-Aucune doc
-na jamais de sa vie été nettoyer  ( oui bon logique quoi)


Voici quelque photo au moment de l'achat :

Merci c'est changé !
Par contre me reste un problème,le test de la naomi2 et ok.
Quand je veux testé dans le menu dimm board test, il me mais board is missing....
J'ai nettoyer les connecteurs,  changer la ram et toujours la même chose.
Sachant que j'ai rien branché d'autre.

Merci

Bon j'ai cramé mon multimètre au taf.
Me faut le temps de recevoir le nouveau ....

Tu me parle de toute les tensions d'alime, effectivement j'ai juste check les 105V en entrée.
Faut que je regarde les autre tension sur la carte. Donc décryptage du schéma technique, si j'arrive a comprendre.

J'ai bien la tension en entré, mais après je c'est pas ou il faut que je mesure.
Sur la borne 2 de la tht  j'ai 105volt.

merci

Bonjour

j'ai continué d'avancer la la réparation de ma naomi, mais la je sèche.J'ai u la borne HS pas d'image.
Effectivement la trame n'apparais pas sur le tube ( il y a pas d'électricité statique d'ailleurs)

J'ai verifier le 110 volte qui alimente la platine, c'est ok
changer la THT car fendu, ( et elle avais le potard de screen au max)
changer les 63 condo (platine et neckboard ) certain été vraiment pas terrible.
Mais j'ai toujours le même problème.

J'ai constaté que la base du tube est moins éclairé avec la nouvelle THT. J'ai évidement jouer un peu avec le potard du screen mais rien le tube reste figé "éteins"

Quelqu'un a une idée ? Une piste ?

Merci

Bonjour

j'ai continué d'avancer la la réparation de ma naomi, mais la je sèche.J'ai u la borne HS pas d'image.
Effectivement la trame n'apparais pas sur le tube ( il y a pas d'électricité statique d'ailleurs)

J'ai verifier le 110 volte qui alimente la platine, c'est ok
changer la THT car fendu, ( et elle avais le potard de screen au max)
changer les 63 condo (platine et neckboard ) certain été vraiment pas terrible.
Mais j'ai toujours le même problème.

J'ai constaté que la base du tube est moins éclairé avec la nouvelle THT. J'ai évidement jouer un peu avec le potard du screen mais rien le tube reste figé "éteins"

Quelqu'un a une idée ? Une piste ?

Merci

Je suis au confronté au problème de base, que je pensé résolu.

J'ai aucune photo de démontage car je les acheter en "kit légo", je voulais utiliser le tuto qui a disparu pour la remonter.

Je suis dans l'impasse, j'ai un sac de visses,quelque câbles, des terres, sans savoir ou tous sa va.
Certaine visses plus longue que d'autre etc.

Si plusieurs personne peuvent me passer leur 153456 photo de démontage sa serais super !

Merci
