Capkit, c'est dans mes cordes, mais j'avoue que faire la liste des condensateurs ne va pas etre simple.

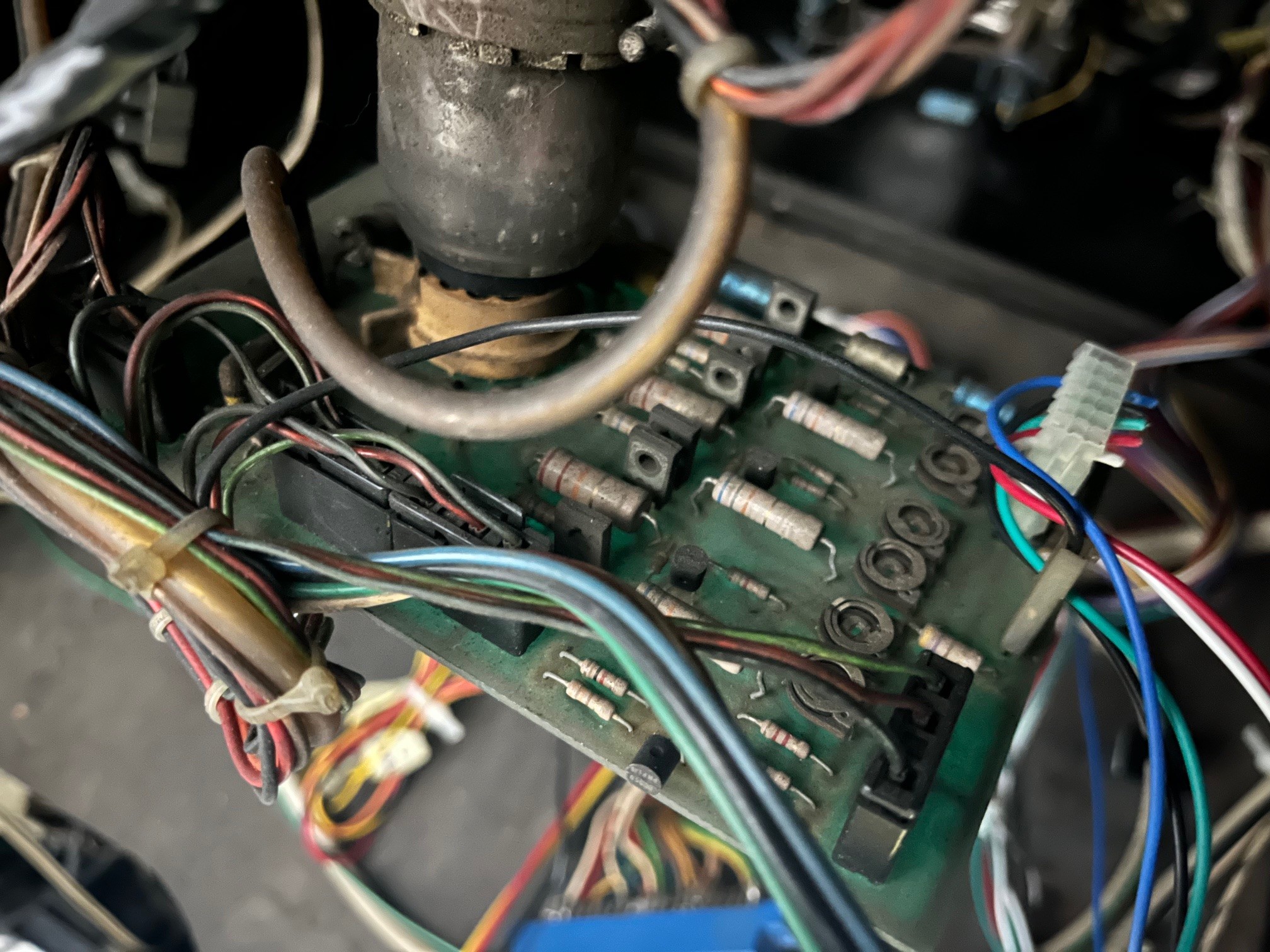

Est il possible de demonter la carte derrière le tube sans risque de haute tension? pour verifier les soudures?

Merci

Bon ben j'ai retrouvé une image qui rentre dans le cadre, un peu plus de contraste, et de couleur. Toujours trop de rouge. Sur la platine derrière le tube seuls les 3 derniers potards, influent sur les couleurs.

Ça manque de luminosité

OUi c'es ce que je vais faire... trouver des tv cathodique devient de plus en plus compliqué...

Merci pour votre retour, Elle est effectivement en très bon état esthétique, elle pourrait même avoir sa place dans le salon :-)))

J'avais egalement trouvé toute la doc grace notamment à Thierry 04.

Pour la pcb originale, je ne me fais pas trop d'illusion et en même temps je ne suis pas forcement un extrémiste e l'origine, mais si je tombe dessus à un prix correct (je ne sais même pas ce que cela pourrait être) pourquoi pas!

Concernant l'ecran, j'avoue etre un peu perdu sur ce qu'il et possible de faire en terme de réglage ou changement de condensateur; quelqu'un saurait il guider compte tenu des symptomes?

merci pour votre aide!

Bonjour à tous,

Cette petite borne c'est mise sur mon chemin récemment... Normalement Je navigue plus dans les sections flipper d'où mon appel à l'aide

A l'origine il s'agit une borne donkey kong et malheureusement je n'ai pas la PCB d'origine et une carte verticale 60 en 1 a été montée + cablage jamma. Le cablage d'origine est encore present à l'interieur. il y a certainement eu des boutons de rajouté et un second joystick qui ne sert plus ( j'aurai aimé voir le panel à l'origine... <bref.

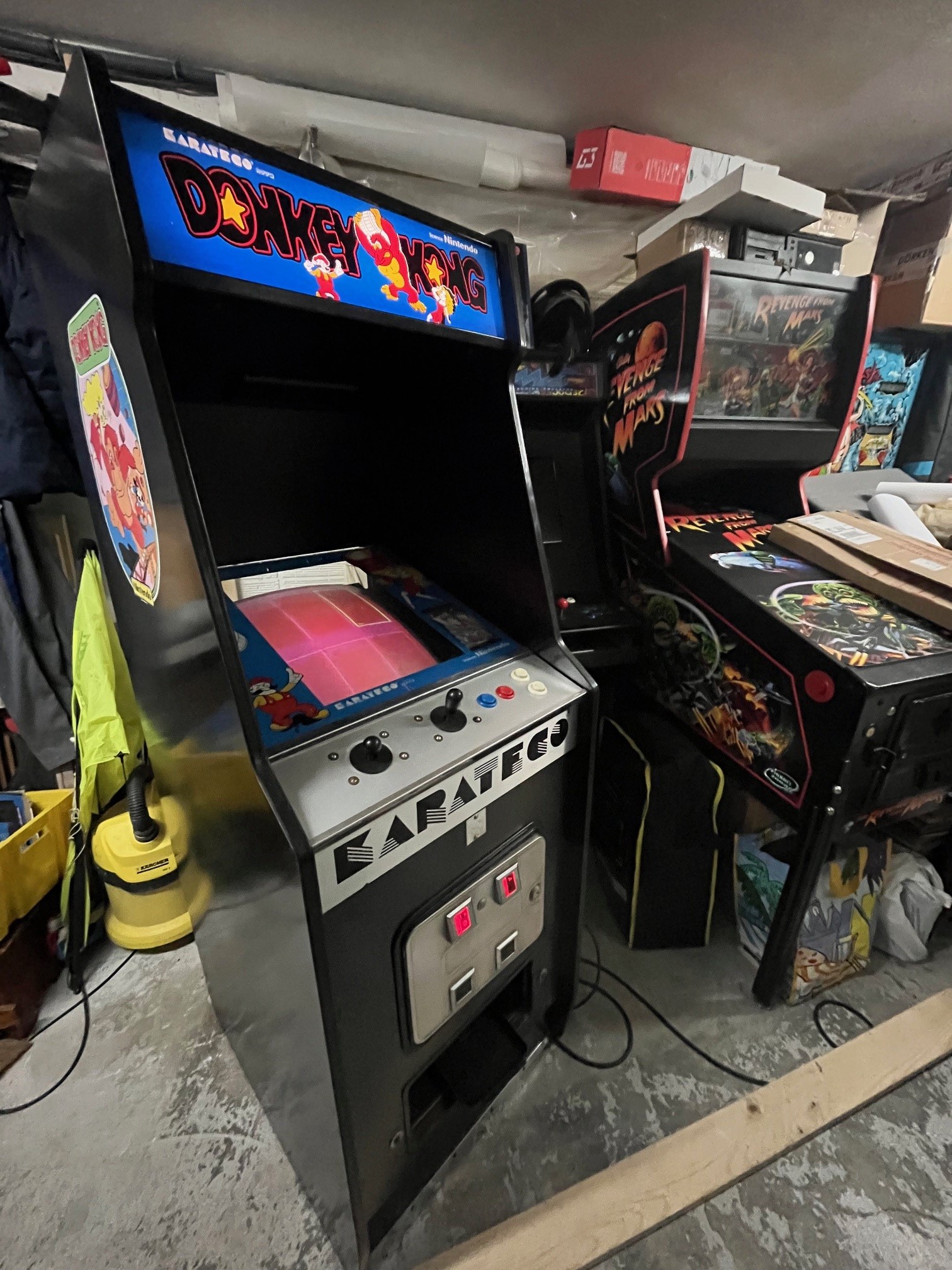

Le probleme est l'ecran: comme vous pouvez le voir sur la photos l'ecran fonctionne mais avec un fond rouge... Je n'y connais pas grand choses en tube cathodique, auriez vous une première piste?

Il s'agit d'un chassis Philips TVC11.

Merci!

Bonjour à tous, me revoilà... il fait froid, rien à la télé le multimètre sous la main, bref je décide d'ouvrir notre table de salon.en relisant vos propositions et avant de shunter au hasard je décide de suivre la fameuse fiche qui n'est branchée à rien ...

Donc je résume, cette fiche se ballade au fond de la table et je pense qu'elle était relier au distributeur qui se roulait dans la cash box.
Sur cette fiche 4fils orange, rouge, marron et noir qui vont jusqu'à la pcb sur la fiche N4 de la photo.


Fil rouge, orange et marron, respectivement  pin N2, N1 et N3 vont vers le composant noir rectangulaire (5 broches) dont je ne connais pas le nom de la photo suivante.


Le pin noir va sur la suite de condensateur ci-dessous


A noter qu'entre le pin noir et les 3 autres je trouve 5 volts.
Votre avis?

Merci

Salut à tous,

Quelque photos de la grosse cash box. A l'interieur, une première boîte qui coulisse pour récupérer la monnaie... puis sur l'arriere peut être un emplacement pour le hopper. L'ensemble Coulisse pour avoir un accès sur l'avant

Bonjour merci à tous pour vos retours.

En vous lisant, j'ai egalement pensé au hopper present sur les pachi.
Effectivement les 2 fiches non branchées semblent  aller alimenter quelque chose dans la grosse cash box, qui est 2 fois plus grosse que la 2eme, compartimentée,  avec une"sortie" large permettant de récupérer quelque chose, jetons, argent.... elle devait forcement contenir quelque chose...

Sur ces  2 fiches il y a du 5V donc devait certainement alimenter une carte et sur l'autre du 110V pour le hopper.

Comment savoir quels fil à shunter.

Photos dès que je rentre de déplacement.

@mario: Imagine l'ecran de dingue que l'on peut mettre là dedans...du jamais vu ;-)) rien à voir avec ce qui existe déjà...;-)) en plus le meuble est en super état.

Le modèle 6002 n'evoque rien pour vous?

Ben on sait quand même que le bouton on/off alimente en 110v la carte ou truc manquant... existe t il d'autres table avec 4 monnayeurs, qui aurait par hasard en plus de la carte cpû  et cette fameuse autre carte ou truc manquant qui serait alimentés par les 2 fiches entourées en rouge en 110v et 5V ....

Le principe a déjà dû être utilisé sur d'autres tables, vous pensez pas?

C'est lié aux monnayeurs je pense.

Les 2 poussoirs mettent des cr3dits en manuel.

Aujourd'hui elle tourne en mode démo, quand je mets une pièce, les créditeurs créditent, mais le jeu ne démarre pas... ( en passant quelqu'un aurait il en Rabe un monnayeur asahi? Il m.en manque un)

Bon ben tant pis... j'vais y mettre un écran dedans!!!

Bon j'arrête les blagues, pensez vous qu'il y ait une chance de trouver le chainons manquant?

En détails: La carte...



Le boitier d'alimentation:
(traduction des caractères en japonais, en cours....)


Ces 2 fiches ne sont pas branchées, elle devaient être reliées à quelque chose qui se trouvait dan la cash box.
Sur la fiche à 2 plots (fil jaune et bleu): +110V venant de l'alim interrupteur du bas permet de le couper.
Sur la fiche 4 plots: +5V et ??? provenant de la carte mère.




Et pour finir une photo en mode demo...

Me revoila, bon à l'origine, il y avait bien une étiquette.

Donc modèle Lucky Challenger...

et Série 5002 ou 6002

Est ce que cela vous aide pour l'identification?

Oui c'est  une course de bateau... je ne peux pas en dire beaucoup plus. Il y a 2 fiches à l'intérieur pas branchées. Alimentation en 110v et branché aux créditeurs.

Pensez vous qu'il y ait une chance de retrouver cette fameuse carte ? Peut être également utilisée sur d'autres Borne . Je pense que cette carte était branchée dans une des 2 cash box.... photo dès que possible

Et non pas de notice...

J'avais effectivement trouvé l'objet sympa  en lisant le thread sur l'autre forum cité plus haut...et comme elle était pas loin de chez moi...Bref  C'est bien la même table.

La table démarre en mode  "démo", il semble qu'il manque une carte qui devait se trouver dans la cache box. en espérant que cette carte se trouve également dans d'autres bornes sinon elle restera en table de salon...

Oui je pense la laisser d'origine, même si la mamisation du truc m'a effleuré l'esprit... il y a possibilité de mettre un écran de grande taille....
Un monnayeur (asahi) et manquant.Ça se trouve facilement.?





Il y a effectivement quelques ampoules à l'intérieur...

Bonjour,

Comme promis dans la présentation, voici la petite dernière...

Objectif premier: table basse stylée! donc pour ça, s'est bon... enfin à mes yeux.

Avez vous déjà vu cette table? Apparemment, aucune info sur le net.

Bonjour à tous,

Ludovic, la trentaine bien bien tassé... amateur de vieilleries en tout genre,voitures, mobylettes, bidons d'huile, vinyles, hifi vintage.... Bref et d'autres trucs qui vous intéressent un peu plus!

J'ai acheté mon premier Jukebox, un Jupiter Mirage il y a une dizaine d'année, puis un flipper williams "JokerZ", construction d'une borne arcade home made sous Hardcade, puis l'année dernière, les choses s'accélèrent: Un williams flash en cours de rénovation, puis un deuxième Jupiter Mediteranean et enfin la petite dernière: Une borne cocktail dédiée Karateco "Lucky Challenger". Tout ce petit monde était en panne biensur!

Aujourd'hui, le Jokerz et les jukes fonctionnent, et le Flash est en cours de remontage depuis un moment déjà.
Je viens vers vous pour la cocktail, acheté pour remplacer ma table de salon, j'aimerai voir avec vous si j'ai une chance de la redémarrer...
