Bravo @StarLord , c'est tout propre!

Bravo @djedje, c'est nickel !

Bravo @UniKennY !
Et désolé pour "la THT" au lieu "du tube" (alors que j'ai déjà fait ça des dizaines de fois pourtant).
Merci @f4brice d'avoir rectifié.

Bonjour à tous,

Tout d'abord, merci pour vos recommandantations.
J'ai suivi vos conseils et, hormis le transistor (impossible de voir les fiches techniques qd on clique sur le descriptif), j'ai commandé chez E44 cet AM.
J'avais commandé le capkit il y a qques semaines chez Syracuse semiconductors (pour plus tard). Si j'avais su avant, j'aurais regardé si les condos étaient dispos et je l'aurais fait là.

Pas de potentiomètre 3 K Ohms, j'ai pris des 5 K Ohms. Pouvez-vous me confirmer à l'occasion qu'il n'y aura pas de souci ?
Si j'ai bien compris, il faut que je fasse attention qu'ils ne soient pas au max en les montant.

Pour les résistances, j'ai pris le plus de puissance possible en fonction des tailles maximales (vus les prix, j'ai pris 2 tailles adjacentes au cas où) :
- 0.6W et 1W pour les 33K Ohms
- 1W et 3W pour les 1.8 K Ohms

@f4brice : merci pour tes réponses.

@Little_Rabbit : quel luxe d'avoir un magasin d'électronique et d'y aller en vélo! Aux alentours de Lille, il y avait un Conrad (même 2, avant, à Englos). Mais ça c'était il y a 10 ans... plus rien depuis.

@yannick60 : c'est vraiment sympa de ta part, je te remercie sincèrement. J'ai commandé sur AliExpress cet AM et comme je ne suis pas pressé je ne vais pas t'embêter avec ça. Mais j'apprécie ton aide, encore merci.

Je vous tiendrai au courant de la suite.
A bientôt et bon WE à tous!

Canon!

Vraiment impressionnant le niveau... je vais relire tout ça à tête reposée demain!
Merci en tous cas de partager tout ça avec nous de manière aussi claire.

Ca me parrait tellement évidant mais je préfère le demander qd même : ta THT ton tube est bien déchargée ?
Je pense que oui vu que tu en parles (pinces croco...) mais j'ai pas envie d'avoir ta mort sur la conscience!
La méthode pour décharger avant manipulation est facilement trouvable.

Hello UniKennY,

Je ne connais pa cette borne mais pour moi, pas de souci pour retirer la neckboard.
Fais attention que rien ne retienne le tube à la carte (il semble que ce soit ok sur les photos).
Tire la carte vers l'extérieur, à l'opposé du tube.

Pour la tétine, je pense qu'il serait préférable de couper le fil et de resouder une nouvelle tétine avec une agraffe.
Je ne pense pas qu'il soit possible de réparer ça.
Attendons la réponse de quelqu'un de plus éclairé sur le sujet.

Bonne nuit à toi (et calme toi, les borne c'est fragile )

Bonsoir à tous,

Je n'ai pas trop eu le temps récemment, désolé.
Ce soir, j'ai repassé en revue la platine à la loupe, rien de bizarre d'autre que ce qu'il y a jusqu'à présent.
J'ai désoudé et testé ces composants.



J'ai aussi refait les soudures qui étaient sèches.

Le transistor Q901 est mort (testé au testeur et au multimètre).




Le transistor Q902 :








Le transistor Q903 :








Les 2 resistances 33 K Ohms R911 et R915 : abimées mais 0k. (j'ai 32.9 K Ohms pour chaque)



R542 : fort abimée mais 0k  (j'ai 1.797 K Ohms).



(les photos des résistances, c'est pour faire pénitence et montrer à @f4brice que j'ai changé


Mes questions :

- Concernant le transistor Q901, il apparait sur le diagramme de Franck comme étant un 2SC3306. Idem dans le guide Startech Journal. Or, celui que j'ai désoudé est un 2SC4157. Je vous joins les data sheets ci-dessous. Pensez vous que ce soit une erreur ou que l'un ou l'autre transistor font l'affaire. Je sais aussi qu'il peut  y avoir plusieurs versions de MS8-29.
2SC4157.PDF
2SC3306.pdf

- Pouvez-vous me confirmer que les transistors Q902 et 903 sont ok ? Mon petit testeur les reconnait comme les composants qu'ils devraient être. Mais faut-il que je compare les chiffres présentés à la data sheet ?

- Vu qu'ils sont maintenant dessoudés, est-il préférable de les remplacer par des neufs ou je devrait les remettre ?

- Concernant les résistances, avez-vous un site à recommander pour en acheter svp ?


La suite, je vais commander les composants, les resouder et essayer tout ça.

Bonne nuit à tous!

Super boulot, c'est beau!

Salut @yannick60 merci pour ton retour.

Je ne pourrai pas regarder ça avant quelques jours.
Peut être samedi, sinon début de semaine prochaine.
Mais je dessouderai tout ça et je testerai.

Encore merci pour tes conseils.

Avant de lire ta réponse, comme j'ai reçu aujourd'hui mon petit testeur (21 EUR sur Amazon), j'ai dessoudé le potentiomètre, pour le tester. (30 x 10² = 3 000 Ohms)



Il est abimé : il semble qu'il ait été forcé, la butée était relevée.
Je l'ai remise en la repliant. La résistance varie bien et est conforme mais lorsqu'on approche de la butée dans le sens des aiguilles d'une montre, on revient aux valeurs de la position opposée, c'est bancal.

CitationJette un coup d'œil autour du transistor de l'alimentation.

Tu parles duquel stp ? Il y en a 2 plus gros à côté des 3 gros condensateurs du primaire.
Tu me parles de ceux là ou des plus petits ?



Il y en a deux gros autres mais j'en ai déjà changé un.

CitationLes résistances autour ne sont pas brûlées ?

En lisant ton message, j'ai regardé la platine avec mon téléphone (pour agrandir et avec de la lumière, c'est moche de vieillir).
Ces résistances là sont bien amochées :



Je sais déjà quoi commander

CitationSouvent les 2 33k s'envoient en l'air

Quelles sont les résistances dont tu parles stp ?
Je n'ai pas trouvé de 33 K Ohms mais j'ai peut être mal cherché ?

En conclusion, je vais réinspecter la platine plus sérieusement.
C'est déjà bien gentil que vous m'aidiez.
Je ne vais pas vous faire perdre davantage de temps.
Qd je vois que je suis passé à côté de ça, franchement ça craint.

Hello,

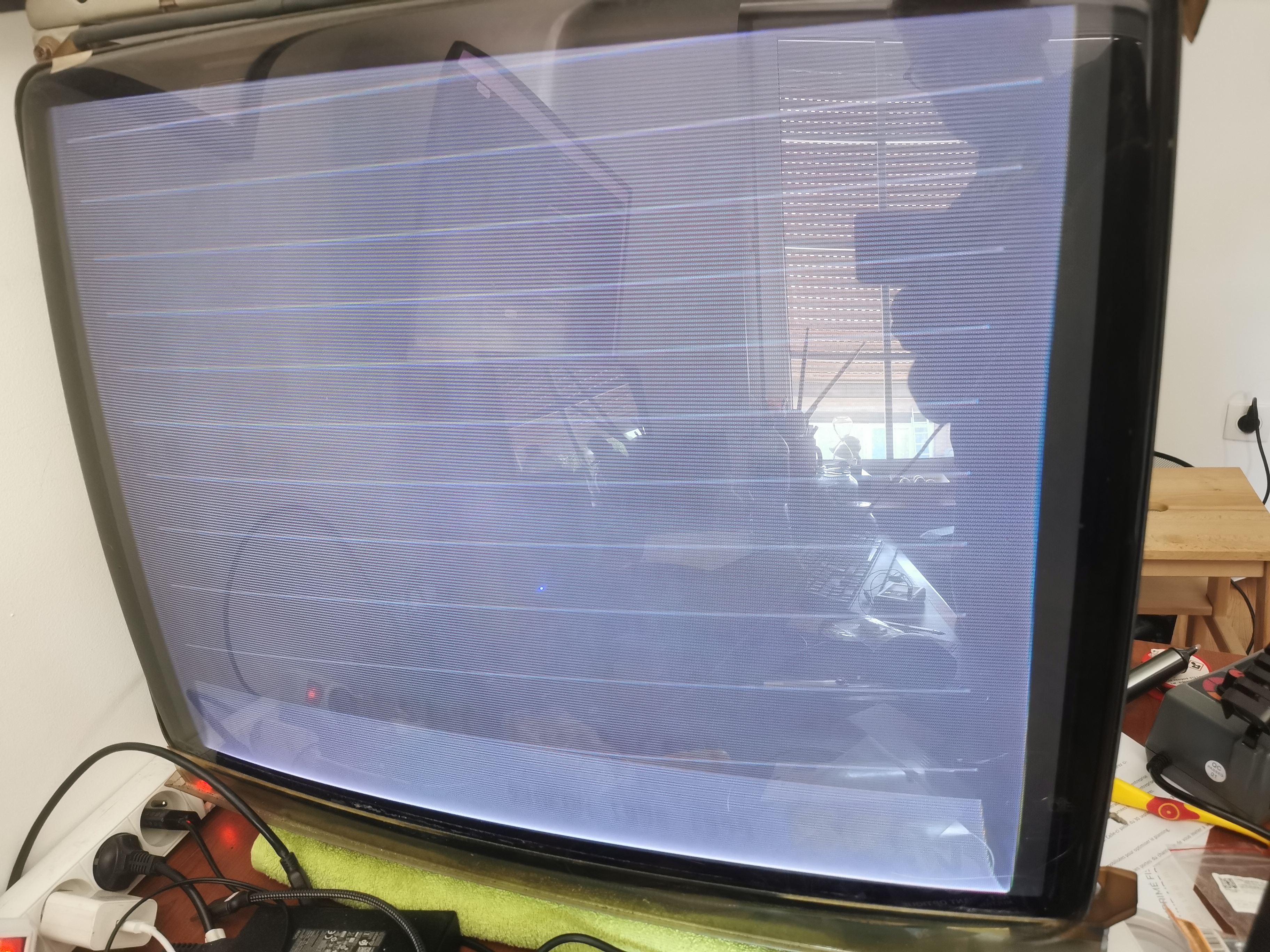

@yannick60, bien vu :



Le potard du B+ tourne ds le vide, pas moyen de baisser la tension, il doit être cassé.

Je vais voir pour trouver un potentiomètre compatible. Il semble que R910 soit une resistance variable de 3.3 K Ohms (Schema de Franck Bourdonnec).

Je confirmerai qd je l'aurai dessoudé, c'est probablement écrit dessus.

J'ai honte (et je n'aime pas les orties). Promis, je ne le ferai plus.



Bonsoir,

Merci à vous deux pour vos réponses.

@Little_Rabbit :

CitationSi tu vas par là, les résistances ça ne coûte rien aussi, et ce n'est pas pour ça qu'on va toutes les remplacer !

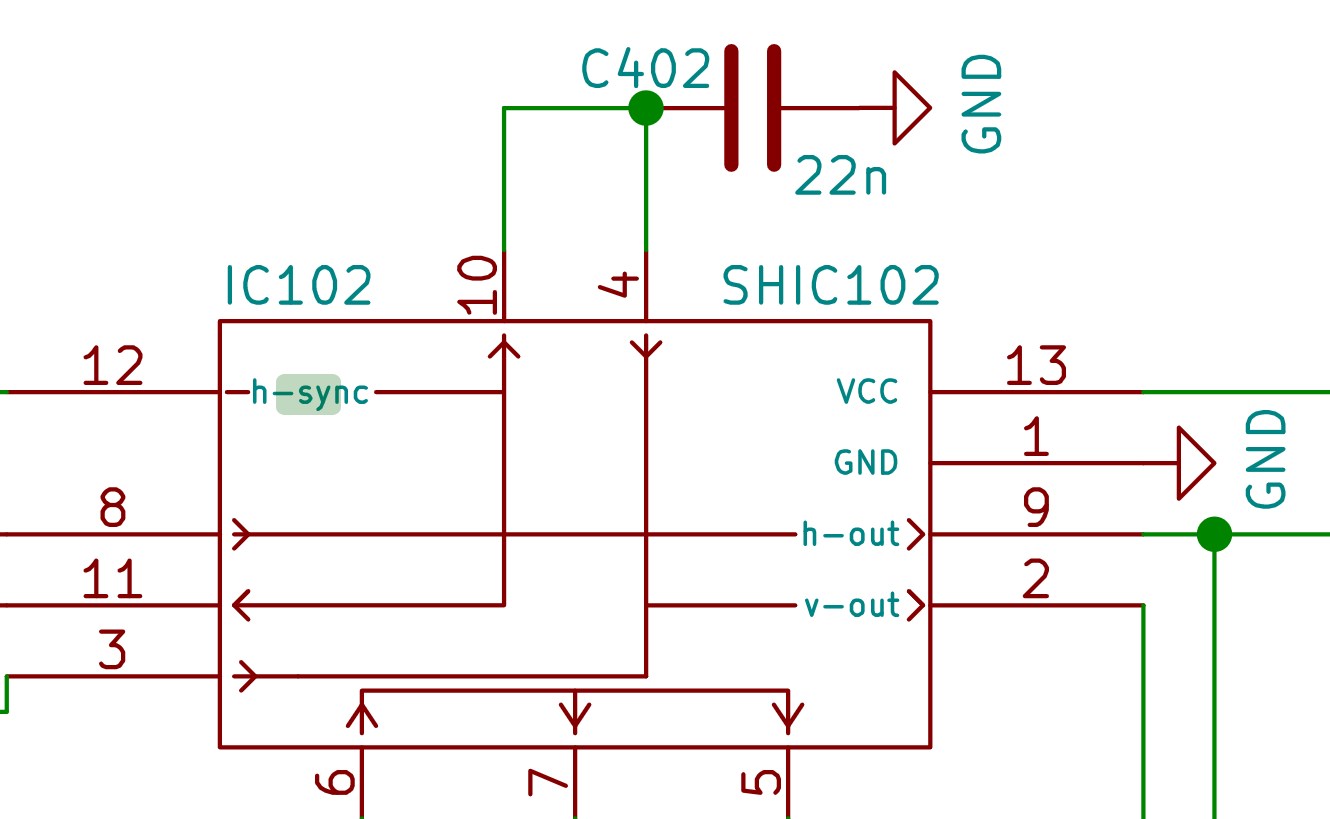

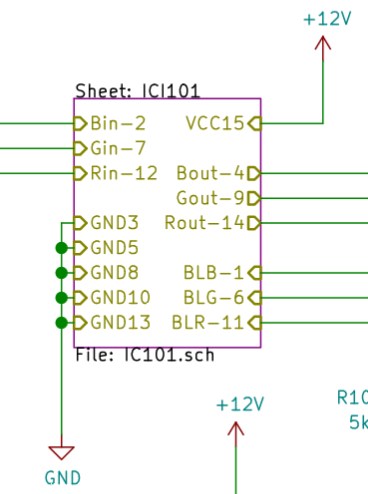

Arf, je sens un peu d'ironie là, non ? Vu l'autre réponse apportée ensuite, je vais remplacer le CI car j'ai compris qu'on ne peut pas le tester (sauf si on a une platine fonctionnelle et qu'on permute les CI). Et du coup tu veux dire qu'il faut que je remplace la résistance aussi, c'est ça ? Dans tous les cas je le ferai car je ne suis pas à une resistance près. En la mesurant (certes sans la déssouder), je me suis dit qu'elle ne pourrait pas avoir une valeur supérieure à sa valeur théorique (2.2 K Ohms). 2.15 K Ohms ça me paraissait bien. Mais je vais la changer qd même. Par contre, je viens de tilter en relisant, on est pas du tout aux 4.7 Ohms du guide. J'ai peut être choisi la mauvaise resistance ou y'a un truc qui m'échappe mais je vais re-vérifer tout ça.

CitationEn résumé, il n'y a pas de testeurs de composants magiques qui vont aider le néophyte à facilement cerner une panne. Cela reste avant tout l'affaire d'électroniciens avertis munis de matériel et capable de comprendre un schéma électronique. Mais par chance pour les membres de Gamoover, nous comptons parmi nous quelques personnes pointues à même parfois d'aider les néophytes .

Merci d'avoir remis l'église au centre du village. Sans aucune recherche préalable, je rêvais de pouvoir peut être faire passer un signal machin dans le bidule et tester des trucs... La frontière entre bricoleux et électronicien expérimenté est définie

@yannick60 :

CitationAs tu vérifié la tension de b+ sur la platine.

Non, je n'y ai pas pensé, merci. Pour info, il est englué dans son plot de colle blanche d'origine. Je vais tester ça, de ce que j'ai compris on prend la tension entre la patte négative de n'importe quel condensateur et le fusible F902 : on doit lire 90V, c'est ça?
