Salut,

Oui ça avance et j'étais vraiment content d'avoir une image.
L'image est trompeuse en réelle c'est plutôt blanc.
C'est pour ça qu'il faut que je remonte rapidement un minimum de bouton sur le panel et peigne jamma pour pouvoir passer le message d'erreur du slot et voir une image d'un jeu.
Vacances demain soir je pars une semaine et après 2 semaines à la maison avec un peu de temps pour la borne mais aussi pour un certain nombre de travaux maison.

Salut
Désolé très peu de temps cette semaine. Dernière ligne droite avant les vacances et en plus le soir des aperos en semaine...
J'ai essayé ce soir le jeu qui était dans la borne... rien ! Il ne fonctionne plus.

J'ai remis le slot mvs et joué avec la carte déporté de réglage.

Pas simple en fait la synchronisation verticale n'était pas le seul soucis.

J'ai stabilisé l'image mais ça a l'air très sensible...

Bon mais je pense que ma platine fonctionne.

Je ne peux pas passer le message d'erreur car panel démonté et boutons non connectés.

Salut à tous

Alban j'ai eu ton mp je te contacte.

Bon j'ai mis sous tension la borne sur slot mvs.
Une image magnifique c'est génial... bon non cela aurait été trop beau...
Déjà pas d'explosion ni de début d'incendie c est déjà une petite victoire personnelle... ✌️

Image monochrome et qui défile et pas très bien proportionnée.

Non l'autre Christophe L....r, quelle déception...    mais c'est vrai la star c'était lui.
Et c'était Tita    , pas Tania (Tania c'était dans Red Alerte !)

Oui toujours dans le coin.

Citation de: alban45 le Vendredi 31 Juillet 2026, 10:54:44 AMDonc sinon mon cher Starbuck.
Nous nous connaissons ?

Oui mais c'était au siècle dernier.
Lycée pro, compta, et Starbuck => Christophe. (Fan de Galactica, d'ailleurs la série reboot est géniale aussi).
Donc je sais pas si tu te souviens de moi, mais je pense que tu es pour quelquechose dans le fait que je bidouille flipper et borne, même si j'y joue tellement peu après. J'ai profité grace à toi des crédits gratuit soit grace à ton talent de joueur, soit grace à ton allumegaz....

Bon ça avance.
Nettoyage peinture remontage caisse bien avancé.
Platine prête à retrouver sa place. Dans le tiroir manque l'alimentation. Il faut que j'optimise pour faire entrer le slot MVS, le PC/JPAC et l'alim. Dans un premier temps test sur Slot MVS. (d'ailleurs à dépanner ensuite car message d'erreur au démarrage concernant le BACKUP RAM).
Prochaine étape recablage. j'ai nettoyé la nappe maintenant j'ai une assiette de spaghettis à remettre en ordre et en place.

Objectif mise sous tension ce week end et on croise les doigts pour que la platine fonctionne. Après ce serait incroyable d'avoir une image correcte ! D'une part j'ai acheté la borne dans l'état ou vous l'avez vu sur les photos. Borne qui n'a pas tourné depuis xx années. L'alimentation était défaillante donc potentiellement a peut être mis en panne la platine.
Autre paramètre, le capkit de la platine a peut être généré des pb la ou il n'y en avait pas....

Il y a le système de rotation autour.
Demontage terminé. Peinture en cours.

Demontage pour grand nettoyage....
Y'a du taf...

Je comprends ton point de vue.
Mais comme beaucoup je suis un amateur sans certitudes. Et à priori sans dessouder une patte la mesure sur la diode peut être faussée, dans un même temps je lis que cette diode est importante pour ma sécurité (rayon x....), bon si je dois dessouder une patte je suis pas à une patte près ni au coût d'une diode neuve après avoir changer tous les condensateurs des cartes.

Sinon, Alban45, tu n'aurais pas été du genre rebelle, perfecto, Gun's and Roses, MBK 50cc, et adepte de la salle de jeux de Châteaudun par hasard ??

Salut Alban

D10 est présente cette diode étant importante niveau sécurité je dois en avoir quelques unes neuves dans un tiroir je vais la changer.

Autre conseil ?

Question je vais changer le vieux ventilo par un neuf qui me reste dans ma boîte à composants PC.

Actuellement il est monté air vers l'intérieur (sur zone tht) ce serait mieux en extraction ? Ou pas ?

Sur le schéma c'est 270K 1/4 1%

Je veux la changer au vu de l'aspect limite fondu.
Mais je vais la mesurer ce soir (plutôt du soir moi   et après je verrais.

Bonjour

R80 n'est pas équipé normalement sur la notice. Près de rv7.
Moi j'ai une résistance ajustable 100k qui a une sale tronche.

J'ai fait des recherches et c'est une modification sur le circuit de protection rayon x.
Certains ont comme moi une résistance ajustable d'autre une résistance de 200k ou 270k.

Vous avez déjà eu sa et par quoi je remplace ?

Oui jeu de mot... hommage à Maître Capello...
Heureux ce qui n'ont pas la réf ils ont moins de 50 ans...

Trésor de la caisse et intérieur.

Et les autres potentiomètres sont ils à risque ? Quitte à remplacer RV7 et à passer une commande...

Je suis preneur de tous conseils merci.

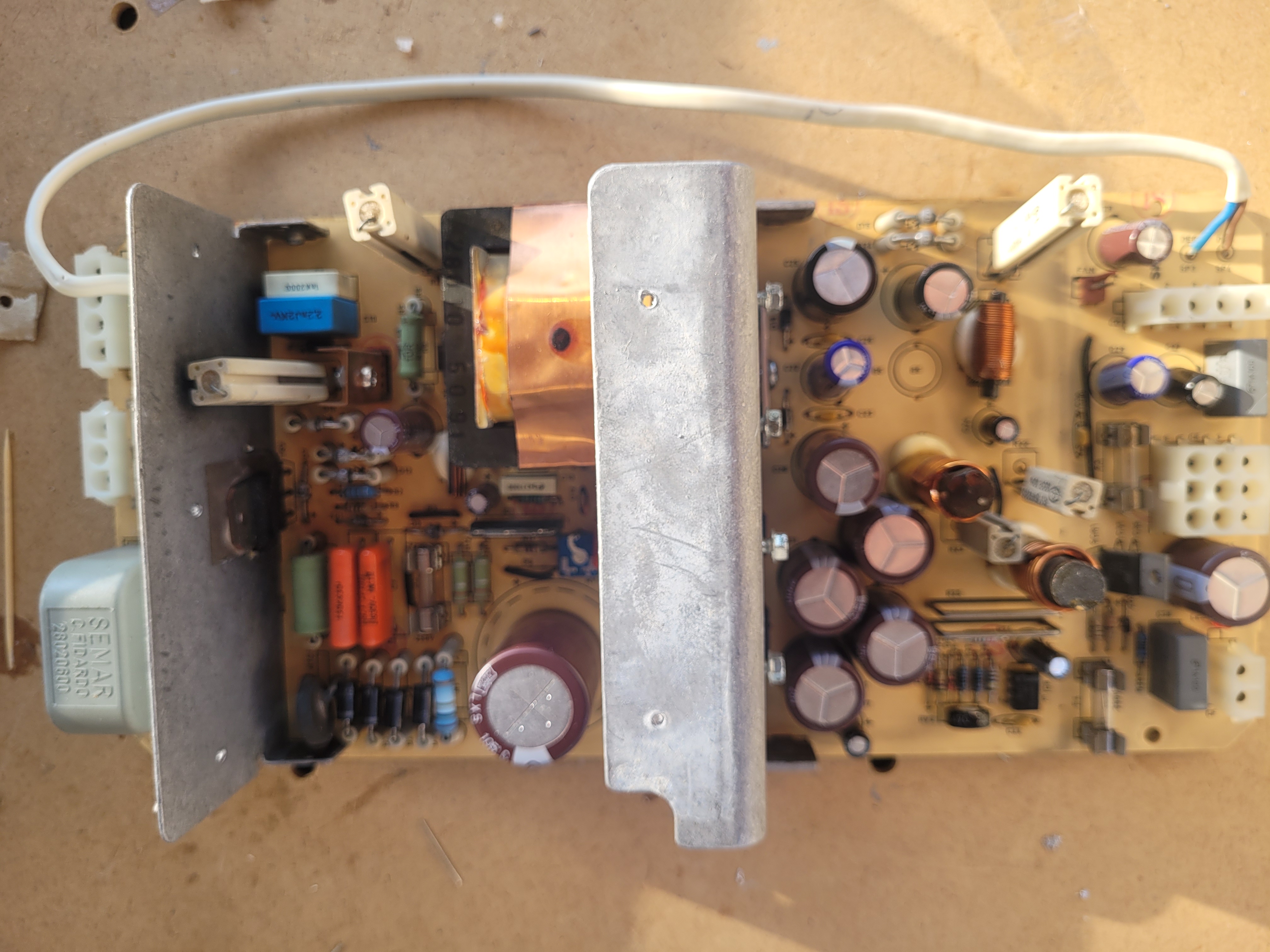

Voici la platine qui semble être une mtc9000.

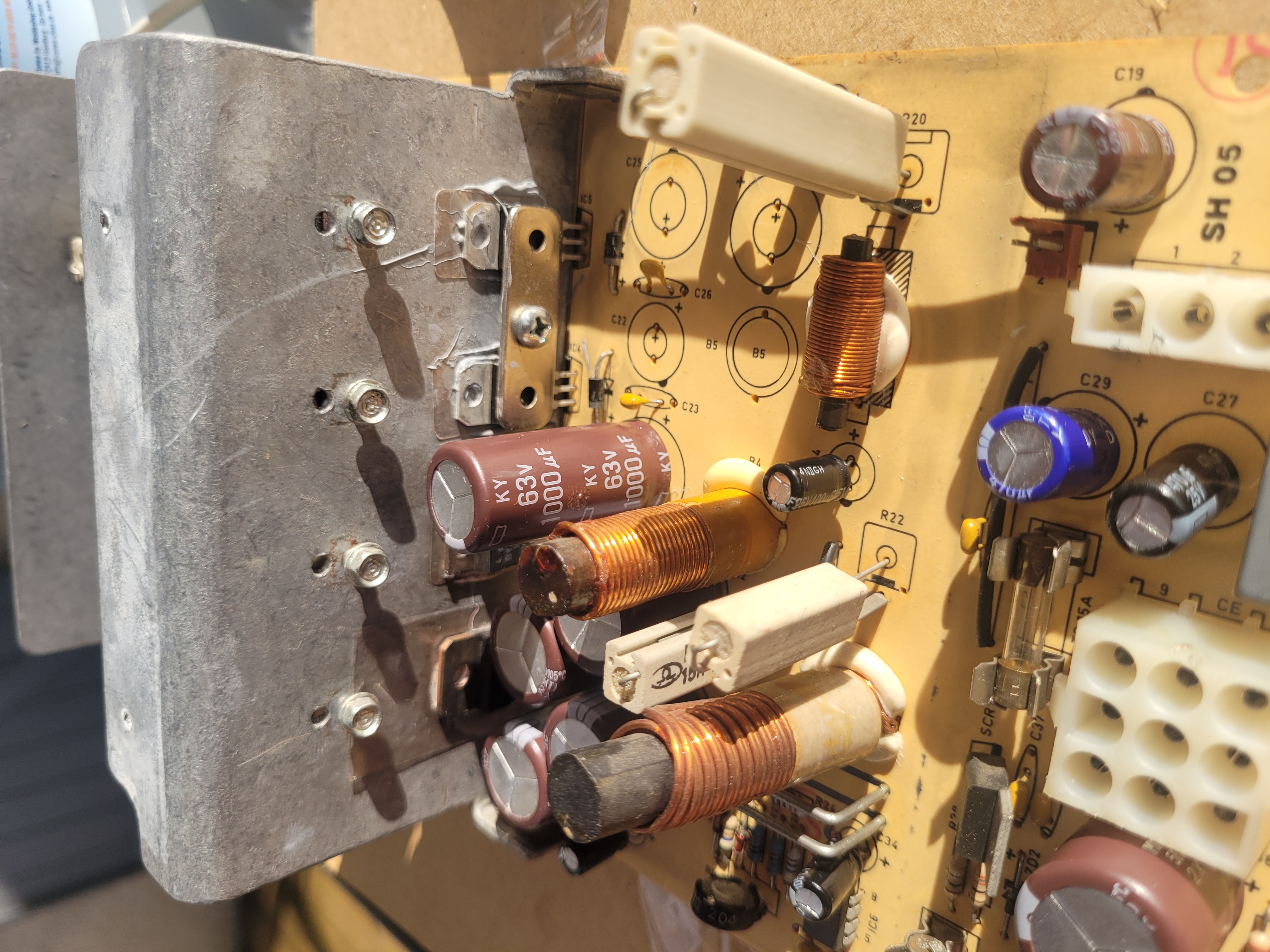

Il y a un composant sur la face côté soudure marquage .33k250
Composant 033k1000 à priori c37.
