Bonjour à toutes et à tous,

Je lance un appel à expert.


Sous mon système actuel (Retropie / Retroarch  modifié en 15 Khz CRT), le nombre de jeux dont je dispose est pour le moment très limité car je les configurent tous un à un.
C'est long, très long, très très long.
Il y en a que je ne parviens pas encore à faire tourner comme Moonwalker, Outrun, Tous les jeux en 3D...

Je crois bien avoir réinventé la roue car je pense qu'il existe des distri qui embarquent en natif tout ce que je recherche.

Bref, la distri que j'ai cherché sans l'avoir trouvé (idéalement) :

• Que des jeux Arcade (pas de consoles), déjà configurés et fonctionnels
• Déjà "scrappés" (Jaquettes, vidéos, descriptifs)
• Sous Pi 4 B 8 go
• Capable de sortir en 15 KHz CRT

Y'a t'il des solutions existantes ?


Si les jeux sur console y sont et que je peux les supprimer à la mano, ca me va aussi.
Si il faut modifier les fichiers de config pour que ca sorte en natif en 15 Khz CRT ca me va également.

Merci pour l'info Bulma, j'aurai du te contacter plus tôt
Je ne connaissais pas cette distri. Arcade Forge ca a l'air super cool mais... j'ai un PI 4


Bon, j'ai quand même tenté le coup mais comme je m'y attendais cela ne fonctionne pas.
J'ai bien sur modifié le fichier de config comme c'était indiqué.


Sous mon système actuel (Retropie / Retroarch  modifié en 15 Khz CRT), le nombre de jeux dont je dispose est pour le moment très limité car je les configurent tous un à un. C'est long, très long, très très long.
Il y en a que je ne parviens pas à faire tourner comme Moonwalker, Outrun, lesTous les jeux en 3D.


Remarque, le fait de réinventer la roue ca permet aussi d'apprendre tout un tas de trucs et de bidules (faut bien voir le coté positif hien ?).
C'est vrai que j'ai vraiment bien galéré pour que tout fonctionne parfaitement.


Bref, la distri que j'ai cherché sans l'avoir trouvé (idéalement) :

- Que des jeux Arcade, pas de console, déjà configurés et fonctionnels
- Déjà "scrappés"
- Sous Pi 4 modèle B 8 go
- Capable de sortir en 15 KHz CRT

Y'a t'il des solutions existantes ?


Si les jeux sur console y sont et que je peux les supprimer à la mano, ca me va aussi.
Si il faut modifier les fichiers de config pour que ca sorte en natif en 15 Khz CRT ca me va également.

Si tu habites en Alsace moi je veux bien faire l'éboueur

Es-tu certain que ton boitier est conçu pour utiliser les deux sorties en même temps ?
Perso j'en doute fort.

Typiquement ce genre de soucis vient de la synchro entre l'entrée et la sortie.
Si tu utilises deux sorties, le boitier doit faire la synchro sur quoi ?

Pour moi et toute évidence tu ne peux pas laisser les deux sorties branchées en même temps car même appareils éteints, ca peux fiche la misère. C'est que c'est sensible un signal vidéo.

Ben mon vieux, te voilà dans un sacré merdier

CitationOn dirait des poignées de baffle de guitare genre 4x12 Marshall, c'est ça ?

Bien vu. Rien de mieux et de plus solide que le matos pro pour soulever les 70 kg de la borne.

Concernant la distri, il me fallait quelque-chose qui me permettre de mettre les mains dans le cambouis. Indispensable avec un CRT et une résolution native en 320 X 240.

J'aurai pu prendre un PC, ca aurait été plus simple à configurer et ca m'aurait permis de faire tourner des jeux plus gourmands en ressources mais comme je n'y connaissais rien et n'était pas certain d'arriver à un résultat, mon objectif a été d'être le moins cher possible.

Pour le Rasp, je suis donc parti sur :

- Retropie sous Raspbian
- Retoarch (pour la gestion des configs)
- Emulation Station (thème perso spécial 320 X 240)
- Mame (Pas encore fixé sur les versions, en cours de test sur tous les jeux choisis, il y a de grosses différences et c'est un véritable casse-tête)

En général j'interviens en SSH directement sur les fichiers de config.

Quand je dis que je n'y connaissais rien, c'est rien. Je n'avais pas la moindre idée de ce  à quoi pouvant ressembler l'intérieur d'une borne. J'imaginais que c'était bourré de cartes électroniques, que c'était une usine à gaz d'une complexité totalement effarante. A l'époque (j'avais 14 ans), l'image mentale que je me suis construit de ces engins était proche du mystique. J'avais un Amstrad à la maison donc imaginez la claque chaque fois que j'allais au café du coin et que je voyais un Golden Axe avec son scrolling parallaxe et ses spirites géants. Je ne parle même pas de OutRun que je pouvais regarder sans même y jouer, hypnotique.
J'ai été très surpris de constater qu'en fait à part du vide, il n'y avait pas grand chose dans une borne.

CitationEt peu être également le bouchage de la goulotte par un tas de bordel que les branleurs comme moi trouvions amusant a saboter

J'en faisais partie  dans les années 80, jeunes mioches rois des conneries.

CitationQuant à ma remarque plus haut sur le présence d'une "coin door", c'est vrai que je disais une bêtise car sur la N'Styl, il n'y a pas de coin door ! C'est toute la façade avant qui s'ouvre telle une porte de placard de cuisine. Cette porte présente toutefois souvent un monnayeur, car le "insert coin" du panel est généralement condamné (je me suis toujours demandé pourquoi du reste...).

Désolé, j'ai oublié de répondre.
Quand je vois comment j'ai galéré pour concevoir le système d'insertion par le haut je me dis que la raison est sans doute l'entretien.

Pour que le comparateur du monnayeur fonctionne il faut que la pièce arrive à une certaine vitesse dans l'espace prévu à cet effet. Trop rapide la pièce est rejetée, trop lentement elle risque le blocage.
Lle système de glissières de la N'styl est fragile et a tendance à se gripper, s'encrasser, bouger et s'user. L'entretien et le réglage de ce système doit être une galère innommable (j'imagine en voyant les entrailles de la N'Styl).

C'est pour cela je pense que le coin insert est souvent replacé par une porte, plus fiable et nécessitant moins de maintenance.

Pour ceux que la qualité du signal fourni par le rasp intéresse (et je sais qu'il y a des dingues du pixel perfect sur ce forum), voici quelques photos.

Le Rasp doté du Pi2Scart fait bien le job. Par contre le Sony Trinitron n'est par au meilleur de sa forme. Il est capable de faire bien mieux.
Les plus attentifs d'entre vous constateront qu'il y a une correction à faire, les couleurs ne sont pas parfaitement alignées et nécessitent un calibrage.
J'ai passé commande de languettes magnétiques pour régler ce problème.

Etape 1
Réalisation d'un banc d'essai avec quelques chutes de planche et branchement de tout le bazard sur un vieux Thomson totalement rincé mais suffisant pour l'occasion.
Ce fut l'occasion de vérifier l'emplacement des boutons et constater que seuls six boutons par jouer était largement suffisant pour la sélection de jeux que j'ai faite.



Etape 2
Achat d'une TV (Un sony Trinitron de 68 cm de diagonale) à 10 € sur le bon canard  .
Désossage complet et suppression du superflus.



Etape 3
Réalisation du cadre pour le maintiens de l'écran. En trois plis contre collés de MDF de 18mm.



Etape 4
Ajustement du cadre à l'écran, dernières vérifications des cotes.



Etape 5
Fabrication des cotés en MDF de 18mm.



Etape 6
Le cadre de l'écran est fixé aux côtés.



Etape 7
Les deux côtés sont fixés.



Etape 8
Création du support du "marquee".



Etape 9
Réalisation du panel en bois.



Etape 10
Fixation du panel.



Etape 11
Création du panel devant accueillir le "coin insert", les boutons "player 1" et "player 2" ainsi que le bouton "reset".



Etape 12
On saute quelques étapes pour passer directement à une photo du détail de l'intérieur de la bête.
Le plateau supérieur va accueillir la carte de l'écran.
On distingue également le coffret des enceintes, étanche et volumineux pour offrir un son puissant et sans bruits parasites. Le trou entre les haut-parleus c'est l'évent bass reflex.
On aperçois également sous le plateau supérieur l'insert pour le monnayeur.



Etape 13
Côté pile avec les différents emplacements.
La grosse trappe de visite à gauche permet la maintenance sans tourner la borne. La cavité à droite c'est le réceptacle de pièces rejetées.
En-dessous, la trappe de la caisse.



Etape 14
Détail de l'antre de la bête.
On distingue le toboggan à pièces conçu avec des règles d'écolier en plastique collées à la super glue.
Les pièces sont acheminées vers le monnayeur analysées puis soit rejetées par un autre toboggan vers le réceptacle de pièces rejetées, soit elles tombent dans la caisse.





Etape 15
Apprêtage de la borne, ponçage, apprêtage, ponçage, apprêtage etc...



Etape 16
Application de la sous-couche.



Etape 17
Masquage avant mise en peinture.



Etape 18
Mise en peinture.

CitationC'est superbe, mieux qu'une usine

Merci Fred G5

CitationFranchement Magnifique

Merci farell

CitationJe serais curieux d'en savoir plus sur sa fabrication, notamment le panel

Au risque de te décevoir Little_Rabbit, le panel a été réalisé en bois, comme tout le reste par ailleurs.

Citationce panel n'apparaît pas dans ton tableau des coûts , tout comme les roulettes

Eh oui puisqu'il est en bois. Concernant les roulettes, c'est de la récup donc au final zéro euros . Compter 25 euros je pense pour les roulettes sur pivot et une quinzaine pour les fixe (à l'arrière).

CitationPour le bezel, est-ce un sticker collé au plexi ?

Exactement, j'ai fais au plus simple et finalement ca rend plutôt bien.

CitationÀ quoi servent les ouvertures sur le devant sous le panel ?

La porte à gauche me sert à la maintenance. Elle donne accès au monnayeur pour voir le compteur et aux boutons de paramétrage. Cela me permet également d'avoir accès à l'ampli et de régler le volume sonore.  Mais ce dernier aspect sera modifié car je vais utiliser un ensemble ampli / pré ampli que je suis entrain de réaliser moi-même et qui me permettra de placer le bouton de volume entre les deux haut-parleurs à l'arrière de la borne.

La niche qui se trouve sous le réceptacle de pièces c'est la caisse . Je suis entrain de réaliser le tiroir avec serrure qui prendra place à cet emplacement.

CitationMais où est l'écran rotatif ?

Ben c'est à dire que.... ben euh, je suis une grosse fainéasse
En plus de cela, l'écran, un énorme SONY trinitron de 68cm de diagonale pèse le poids d'un âne mort. Donc à moins de bricoler un système rotatif sur roulements à billes, ce n'est même pas la peine de songer à le faire tourner.  J'ai déjà franchement galéré pour le mettre en place.

CitationComme tu dis un thème plus sobre comme sur les sides ça aurait été top

Ca va être fait car moi non-plus le "marquee" ne me plait pas.

CitationÀ mon goût, il ne manque qu'une vraie porte de borne, pour la rendre encore plus authentique

Ben oui mais non, c'est un choix de mettre le coin insert sous l'écran pour ne pas avoir à se baisser (j'ai déjà dis que j'étais une grosse fainéasse ?). Donc j'ai bricolé un système pour ramener les pièces au bon endroit au cœur de la borne.

Je mettrai des photos des différentes étapes de la construction dans la soirée.

Un très grand merci à tous et à toutes pour vos coms.

Juste comme ca au passage, j'admire en silence.
Si ca peut aider j'ai quelques pièces de dix francs, je peux les expédier si besoin.
Faudrait juste me payer les frais de port.
Je trouverai ca cool d'utiliser le monnayeur en place et de ne pas le court circuiter.
Je dois en avoir 7 en tout des pièces de 10 francs.

CitationC'est en quelque sorte une borne franco-japonaise, donc hybride à plus d'un titre.

Exact

Pour le raccordement du Raspberry à la carte de la TV j'ai utilisé un Pi2SCART acheté sur Arcade Xpress en Espagne (à rajouter sur la liste de courses, je l'ai oublié celui-là). Ca m'a couté 35 €.

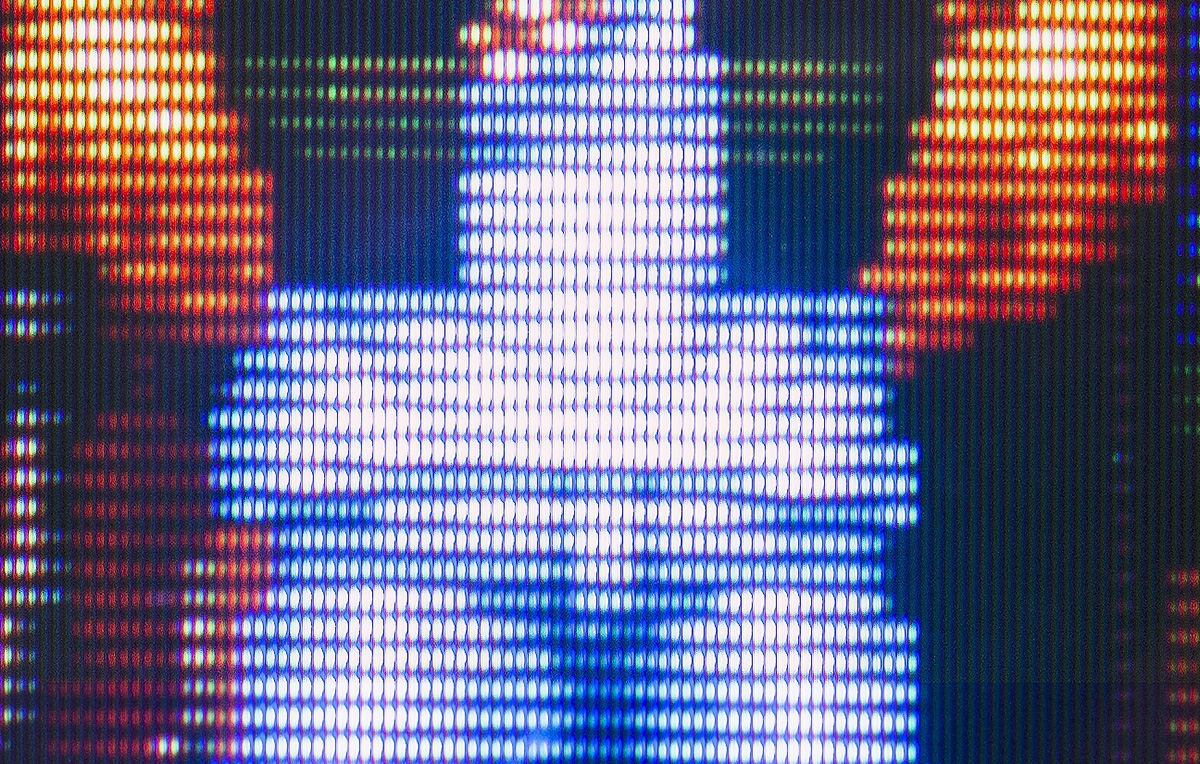

Le résultat est vraiment bluffant dans le mesure où l'on atteint le "pixel perfect". Cela demande juste une petite modif du fichier de config du rasp. Si intéressé je vous envoie les lignes à modifier.



Voilà ce que cela donne (je ferai de meilleures photos un peu plus tard, là c'est franchement pas top, ca donne une vague idée du résultat).

Merci tous pour vos messages.

ldindon -> Pourrais-tu préciser concernant le Topper ?
Perso j'ai longuement hésité et me suis finalement décidé pour des persos. Mais trop orienté je pense qu'il aurait été préférable d'opter pour le même style que les cotés de la borne. Ca peut facilement se refaire dans la mesure ou le panneau est interchangeable.

Concernant les prix, voici un petit tableau, je pense n'avoir rien oublié.

EDIT : Ben si en fait, ajouter à la liste ci-dessous, le convertisseur péritel Pi2SCART acheté sur Arcade Xpress en Espagne à 35 € et les roulettes pour une trentaine d'euros environ (je pense car je les ai eu gratos, c'est de la récup).



L'arrière du décors (Un dépoussiérage / nettoyage s'impose, je vous l'accorde). C'est encore le bazard. Pas pris le temps de ranger ce tas de spaghettis.

CitationC'est la première fois que je vois une borne home made qui fait authentique !

CitationFélicitations pour cette construction très proche d une vraie

Merci, ca fait vraiment plaisir

J'ai hésité à mettre des coups de masse dedans pour simuler l'usure et les chocs mais finalement ...

MDR, bravo Benoit33, je vois que tu es fin observateur.
En effet le panel est inversé.

La raison est simple, depuis tout petit j'ai toujours joué avec les mains croisées  , la main droite sur le stick et la main gauche sur les boutons.
Cela a toujours provoqué la curiosité des potes.
Donc j'en ai profité pour rétablir l'ordre en positionnant les comodos selon ma façon de jouer (ben tant qu'à faire, c'est ma borne à moi et toc).

J'ai fais tester le truc à des potes et à mes enfants. Résultat concluant car pas ou peu d'adaptation.
Mes enfants me mettent minable alors qu'ils ont l'habitude de jouer avec le stick à gauche sur les consoles.

Bonjour à tous et à toutes,

Je viens de terminer une borne fortement inspirée des N'STYL, du coup pas évident de savoir où placer ce sujet hybride.

Design N'styl revisité pour permettre d'y caser un énorme CRT de 68cm de diagonale. Un Sony trinitron 4/3 of course !
Structure MDF, "Marquee" et "Bezel" en plexiglass.

Un peu de colle, des vis et beaucoup d'huile de coude.
Côté outillage : Scie sauteuse, ponceuse vibrante, une équerre et c'est à peu près tout.

A l'intérieur, un Raspberry 4 avec SD 128 Go et 4Go RAM.

L'émulateur : Retropie / Retroarch.
Une sélection de 100 jeux choisis parmi les meilleurs des années 80 / 90.

Si le sujet intéresse, je peux poster les différentes étapes de la construction et paramétrage de retropie / retroarch + démo vidée + photos détaillées de la borne.
