Pour régler le PB de déflection en haut de l'écran, il fallait jumper que la pin 9 & 10 du Pin in RGB. J'ai surement retirer le via par inadvertance quand j'ai reflow le connecteur.

Jumper la pin 9 & la pin 10 ensemble

Citation de: Fred G5 le Mercredi 05 Mars 2025, 08:53:06 AMC'est vrai que c'est bizarre ces mesures en temps que thyristor...

Est ce que tu as simplement mesurer tes transistors au multimètre en mode "diode" histoire de voir si les jonctions sont bonnes
Pas que ce soit le testeur chinois qui fasse des trucs étranges

Update, la mesure en mode diode du multimètre semble bonne quand je compare un bon vs un bad. Le pb est réglé, j'ai plus l'impression que le pb venait du pot de Rouge qui était problématique et de peut être de soudures sèches au niveau du Pin in du RGB sur la carte principale (deflection board).

Et bien sur, quand un pb est réglé, un nouveau aparait... On a maintenant une déflection sur la partie du haut de l'écran. Et le H Hold ne semble que fonctionner que sur une toute petite partie de l'écran. Grrrr ca fatigue ces vieux machins !

Citation de: djalex le Mardi 04 Mars 2025, 20:51:25 PMPetite question, le 2, c'est quelle couleur ? le rouge ?

Je ne peux pas dire de quelle couleur il s'agissait avec précision mais c'était celui du milieu. Donc plutôt le Green ?

Sinon, j'ai aussi vu que le RGB ic pouvait se fatiguer avec le temps.

Citation de: Fred G5 le Mercredi 05 Mars 2025, 08:53:06 AMC'est vrai que c'est bizarre ces mesures en temps que thyristor...

Est ce que tu as simplement mesurer tes transistors au multimètre en mode "diode" histoire de voir si les jonctions sont bonnes
Pas que ce soit le testeur chinois qui fasse des trucs étranges

Tu as raison, je pourrait regarder ça 👍

Citation de: Fred G5 le Mardi 04 Mars 2025, 16:53:54 PMY'a un truc qui est pas bon un transistor ne doit pas être reconnu comme thyristor.

Fake composant chinois?

C'est la première fois que cela m'arrive. Je préfère poser tout plein de questions que de tout faire fondre ^^. Je repasserai demain à la boutique en prendre des nouveaux que j'aurais testés sur place.

Merci pour ton retour !

Amis électriciens, bonjour

J'ai une image sombre et un manque de rouge sur ma Konami X-men 4 joueurs. Je suis donc en train de la cap kiter. Platine Wells-Gardner K7000, crt 25" Zenith.



J'ai voulu tester les Transistors Chromatique par curiosité avec mon Tester T7 et j'ai un des 3 transistors info bulle 2) qui apparait comme un Thyristor.

• Est-ce bien normal tout ça ?
• Est il en fin de vie d'où mon manque de couleur ?

1, 2, 3 trstr d'origines 2SC2068.
4, 5, 6 trstr de remplacement fournis par ma boutique d'électronique. BF758

2  autres questions:

• Pour 4, 5, 6, mon testeur m'indique 2x Thyristor et 1x Transistor. Qu'est ce que cela signifie? Que 2x sont HS?
• On remarque que mon Collecteur, Emmetteur, Base sont inverser par rapport à ma pièce d'origine. Il faut que je m'arrange pour tordre les pattes et matcher la config de départ, c'est bien ?

Je suis à votre écoute, que pensez vous de tout ça.

Merci !

Je confirme que c'est le petit transfo de la partie alim (jaune) qui buzz.

Citation de: Fred G5 le Vendredi 21 Février 2025, 16:09:34 PMJe rejoint le fait que 320V en B+ c'est beaucoup trop. En charge une valeur standard serait + entre 120 et 150V, à vérifier dans le manuel

Pour le moment le B+ est sous une tonne d'epoxy. Tu penses qu'il peut à lui seul réguler autant de tension ? Ou il y a un pb en amont au niveau des diodes ou de la bobine.

HEllo la comu, malrgé le fait de gérer une très belle salle d'arcade associative sur Lyon,nous n'avons que très rarement dépanné de châssis vidéo. Quelle chance !

Nous voila donc sur notre premier dépannage. un Wells-Gardner U5000, 25" qui s'éteint après 1 min sur une borne dédiée MK1.



Vidéo du PB:


Du coup, on sort le châssis vidéo pour investiguer. Les premiers conseils que l'on nous donne c'est un Full Cap Kit (Wells-Gardner U5000 + Cap Map). Pendant l'opération de Cap Kit on repère une résistance céramique (R120, 68Kohms) éclatée. On la change bien évidement.

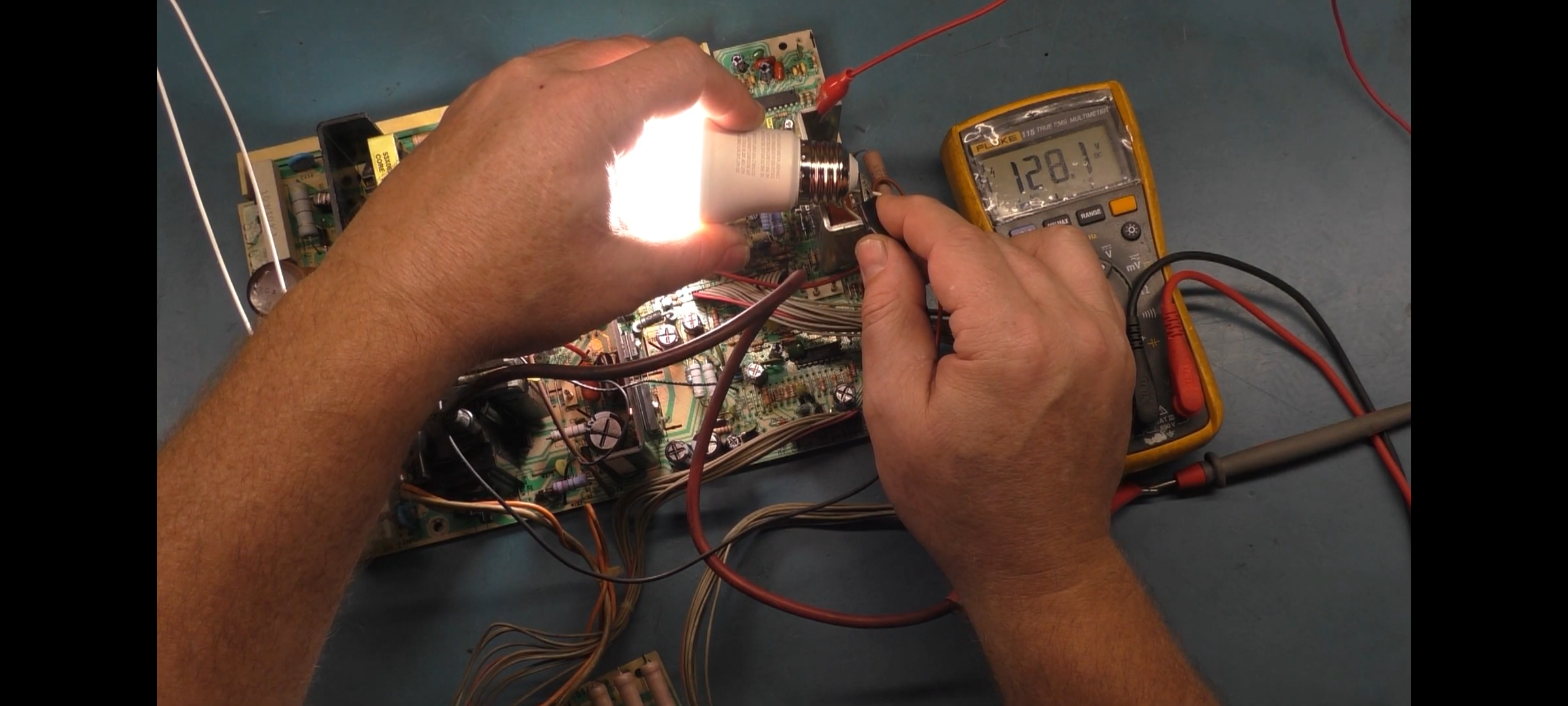

On isole la partie alimentation du reste de la platine en dessoudant un petit fil. On branche + prise de tension. On tape du 320v. Nous n'avons pas assez de recule pour savoir si cette valeur est normale. Ca me semble haut personnellement. Quand je regarde une vidéo de Mikes Arcade Repair. Il tape du 150v à vide sur son réseau US.



Tout cela me fait penser qu'il y a un pb sur la partie alimentation, qu'elle délivre trop, d'ou la Résistance HS, et que la platine se met en sécurité via le potard de Shutdonw.

Qu'en pensez vous?
*Je vais aussi investiguer le potard B+
Je mettrai régulièrement le post à jour avec nos différents progrès.

Peace !

Citation de: gsxr le Lundi 17 Février 2025, 18:00:25 PMSalut ! j'ai le meme probleme avec ma borne dedié aussi hotd3 dx capteurs qui se baladent partout guns 1 et2 idem; j'ai tout remplacé dessus et toujours le meme probleme, tous les capteurs autour de l'ecran fonctionnent, j'ai remplacé aussi un capteur d'un de deux gun idem, nettoyage complet carte jvs changé aussi. une idee qui pourrai m'aider ?
Mika

Merde, tu as l'air d'y avoir laisser un rein... Démontage des fusils et nettoyage du Gun Sensor. Et j'ai un peu jouer/nettoyage les connecteurs du gun et des cartes jvs. J'espère que tu t'en sortira :s

Hello la commu,

Je vous partage un Panel Custom que j'avais fait il y a quelques années pour une MACH 3 récupérée sans laser disk. Du coup osef le manche (revendu sur eBay) pour la convertir en une très belle borne générique.

La borne achetée nue dans 77 en 2019 de mémoire


Et la borne une fois retapée

Panel acier de 2mm

De mémoire j'avais créé les pièces sous Autocad. Va savoir..

Prix pour une pièces : ~250€ + 20€ de Sticker via Atomic City (effet givré)


Dossier complet (CAD + Print): Google Drive

Enjoy !

Pick your poison!

Compte rendu de la soirée du 13 Novembre 2024 – Club Retro Gaming Lyon 🎮

Encore une superbe soirée avec l'association mercredi dernier ! Nous étions six, réunis autour de nos bornes d'arcade pour bricoler, filmer et bien sûr, faire quelques parties. Entre passionnés, on avance toujours un peu plus sur nos projets, et cette soirée n'a pas fait exception. Voici les temps forts de la soirée !

🔧 Atelier Time Crisis : Enquête sous tension !
Ah, cette Time Crisis... Elle nous donne du fil à retordre avec son éternel bootloop ! 😤 Pourtant, tout semble en ordre : le 5V est bien là, et les cartes ne montrent aucun défaut visible. Mais peut-être que la tension chute quelque part sur la carte, à cause d'une oxydation ou d'un mauvais contact. On a donc décidé de tester le 5V en plusieurs points stratégiques sur la PCB. Cela demandera un peu de bricolage avec des fils pour accéder aux zones critiques, mais on ne lâche rien. La bataille continue ! 💪

⚔️ Mortal Kombat 1 : Des couleurs et quelques rounds !
De son côté, la borne Mortal Kombat 1 avance à grands pas ! L'écran est magnifique, avec des couleurs éclatantes. Après quelques réglages, la PCB tourne bien et nous avons pu jouer quelques parties. Cependant, il reste du boulot :

• Le harnais a besoin d'un bon coup de neuf, certains boutons répondent mal.
• Un souci côté soundboard : Il doit y avoir un méchant court circuit car le -5V de l'alim crame à chaque fois., ce qui explique l'absence totale de son. Même pas un grésillement ni un bruit blanc ! On va remplacer l'alim par une de meilleure qualité et voir si cela débloque la situation. On vous tient au courant ! EDIT: Une deuxième alim de flinguée

Je ne vais pas me prendre la tête, et passer le system sous un Pi 5 + Recalbox Jamma en dédié Mortal Kombat. 2 avantages, avoir toutes la collection et changer le jeu régulièrement. Autre sujet, éviter de débourser 800 pièces dans une pcb de MK2.



🎥 Une soirée entre bricolage et partage
D'autres sont venus pour tourner quelques vidéos pour le Salon du Flipper à Ambérieu-en-Bugey (01), d'autres pour découvrir les avancées des projets et tester nos machines. C'est toujours un plaisir de voir notre petite communauté grandir et partager cette passion commune. On rigole, on échange des astuces, et on replonge dans nos souvenirs d'enfance à chaque partie.

À très vite pour de nouvelles aventures (et peut-être enfin un Time Crisis qui boot 🤞).

Compte rendu de la soirée du 6 Novembre 2024 – Club Retro Gaming Lyon 🎮

3 machines en cours Time Crisi 1, Mortal Kombat 1, Borne Neogeo 16/9 type Rit Legno

Mercredi dernier, c'était une nouvelle soirée de bricolage et de retrogaming avec l'association, et encore une fois, on n'a pas chômé ! Nous étions quatre au rendez-vous, chacun concentré sur nos petits projets de restauration et de réparation de bornes. Une ambiance conviviale et passionnée comme on les aime ! 😎

🎉 Les Nouvelles Arrivantes
Un des membres a ramené deux belles surprises : une Virtua Striker et une Borne Neogeo 16/9 type Rit Legno. On commence à avoir une belle collection, et cette Neo Geo en 16:9 sera parfaite pour des les Metal Slug et Windjammers. Un vrai plaisir pour les yeux !

🛠� Atelier Time Crisis 1
Une équipe s'est penchée sur notre Time Crisis 1, qui a un souci de bootloop. À première vue, l'une des cartes électroniques semble être en panne. On a encore du boulot pour diagnostiquer et réparer, mais on est sur le coup ! Piste identifiée : Super 22 dsp board

⚔️ Restaurer Mortal Kombat 1
De mon côté, je me suis attaqué à notre borne Mortal Kombat 1. Un bon nettoyage, du démontage et un peu de remise en ordre s'imposaient. J'en ai profité pour remplacer une alimentation PC par une alim 12V arcade– beaucoup plus propre et authentique ! J'ai testé l'écran avec un test pattern generator (TPG) et tout fonctionne nickel. Prochaine étape: démarrer la PCB


🧽 La Neo Geo : Un Coup de Neuf
Enfin, le quatrième membre s'est occupé de sa Neo Geo. Un gros nettoyage était nécessaire. L'écran est en train d'être recablé.

Envie de nous rejoindre ?
On se retrouve tous les jeudis pour des soirées bricolage, restauration, et bien sûr, pour profiter de quelques parties sur nos machines fraîchement retapées. Que vous soyez passionné de retrogaming ou simple curieux, vous êtes le bienvenu ! Venez découvrir l'envers du décor, apprendre avec nous, tout en partageant de bons moments.

Avec le Club on a imaginé notre Game Room un peu plus grande que prévu. Tellement grande qu'on a finit par l'ouvrir au public

Compte-Rendu de l'Inauguration de la Salle Art'cade @Lyon 🎮✨

Hier soir, c'était enfin le grand jour ! Après un mois et demi de travaux, de câblage électrique, de coups de pinceaux, d'installation de machines et de déco, notre salle d'arcade a officiellement ouvert ses portes à la Cité des Halles, dans le 7e arrondissement de Lyon. Et quelle soirée ! 🎉



Plus d'une trentaine de personnes se sont jointes à nous pour célébrer cette inauguration. Toutes nos machines étaient en free play, et le plaisir de jeu était au rendez-vous, avec de quoi grignoter et des casquettes vintage distribuées pour plonger encore plus dans l'ambiance rétro. C'était un vrai bonheur de voir des curieux, des passionnés, mais aussi des parents avec leurs enfants, partager ce moment. C'est exactement ce que nous recherchions : créer des nouveaux moments de partage, et voir des générations se retrouver autour de quelques classiques.

Toutes les bornes étaient en pleine forme : House of the Dead 3, Point Blank, Street Fighter 2, Dragon's Lair II, et bien sûr nos flippers cultes comme le Fish Tales, le Silver Slugger, le Shack Attack, et bien d'autres, qui ont fait tourner la soirée à plein régime !


L'inauguration est maintenant derrière nous, mais ce n'est que le début ! Nous prévoyons de faire une soirée FREE PLAY tous les mois. La salle est également ouverte tous les jours de 17h30 à minuit, donc n'hésitez pas à venir passer quelques heures en solo, entre amis ou en famille.

Si vous êtes un passionné de retrogaming, un curieux, ou simplement quelqu'un qui veut découvrir l'univers du jeu rétro, venez nous rendre visite et rejoignez le club !

À bientôt pour de nouvelles parties ! 👾✨

Problême résolu

J'ai swap les 2 sensor board. Petit clean sur le capuchon en plexi + réajusté les crimps et le pb à disparut. J'en conclu soit à un faux contact soit à une saleté sur le capteur.

Mercredi dernier (23 oct), c'était notre rencontre hebdomadaire au club de Lyon. Comme d'habitude, nous nous sommes retrouvés pour papoter, bricoler et surtout pour jouer sur nos précieuses bornes d'arcade. Ce soir-là, quatre d'entre nous étaient présents, fidèles au poste, prêts à mettre la main à la pâte et à partager un bon moment entre passionnés.

• Compte rendu de la soirée du 6 Novembre 2024 – Club Retro Gaming Lyon 🎮
• Compte rendu de la soirée du 13 Novembre 2024 – Club Retro Gaming Lyon 🎮

Une Collection qui S'agrandit !

Cet été a été généreux pour le club ! Nous avons récupéré plusieurs nouvelles bornes d'arcade grâce à des collectionneurs, principalement en région lyonnaise, qui ont décidé de se séparer de leurs machines. Chaque acquisition a été l'occasion de belles rencontres et de nouvelles histoires à partager.

PlayChoice Deluxe avec 12 jeux jouables : cette beauté fonctionne parfaitement après un petit dépannage rapide sur la partie audio. Un vrai coup de cœur pour tous !

Time Crisis : un bijou en parfait état esthétique, même si elle a besoin d'un petit coup de pouce au niveau de l'alimentation. Elle manque de jus.

Mortal Kombat 1 : en attente d'un re-câblage, mais ça ne saurait tarder.

House of the Dead 3 : après quelques réparations techniques (freeze et le jeu ne restait pas changé dans les barrettes de ram), elle tourne comme un charme, bien que le sensor bar des pistolets commence à faire des siennes. Short YouTube

Point Blank : trouvée dans un état poussiéreux (avec odeur de cave incluse !), mais elle est fonctionnelle. On a déjà fait quelques parties dessus et elle promet de belles heures de jeu. Short Youtube

Special Criminal Investigation : une nouveauté pour nous, mais elle présente quelques glitchs graphiques. Ça sent l'eprom de fatiguée ça !



Projet de Salle d'Arcade Collaborative

Notre grand projet du moment, c'est l'ouverture de notre salle d'arcade collaborative à Lyon ! Avec un espace de 80 m² dans le plus grand bar de Lyon. Nous souhaitons créer un lieu unique pour les passionnés de rétrogaming avec déjà plus d'une quinzaine de bornes d'arcade et cinq flippers, tous accessibles au public. L'inauguration est prévue le 31 octobre.

Dans cette salle, nous allons proposer des soirées à thème, des sessions free play mensuelles, et même des privatisations pour des événements spéciaux. Un lieu de partage pour faire découvrir le patrimoine vidéoludique aux nouvelles générations, tout en créant un espace où les passionnés peuvent échanger, jouer, et restaurer ensemble.



Recrutement de Nouveaux Membres

On change également de local. On passe de 20 m² à 150 m², nous sommes désormais à la recherche de nouveaux membres pour agrandir l'équipe ! Que vous soyez bricoleur, joueur, youtubeur, ou simplement curieux, vous êtes les bienvenus. Pas besoin d'être un expert en restauration de bornes d'arcade – il suffit d'aimer l'univers rétro et d'avoir envie de partager. Plus on est de fous, plus on joue, et plus on peut s'échanger de compétences, d'idées, et de bons moments.



Pour conclure, cette soirée a été une belle occasion de continuer à construire ce projet ensemble. On a hâte de voir comment tout cela évoluera, et surtout de partager encore plus de moments passionnants avec vous tous.
