bonjour,

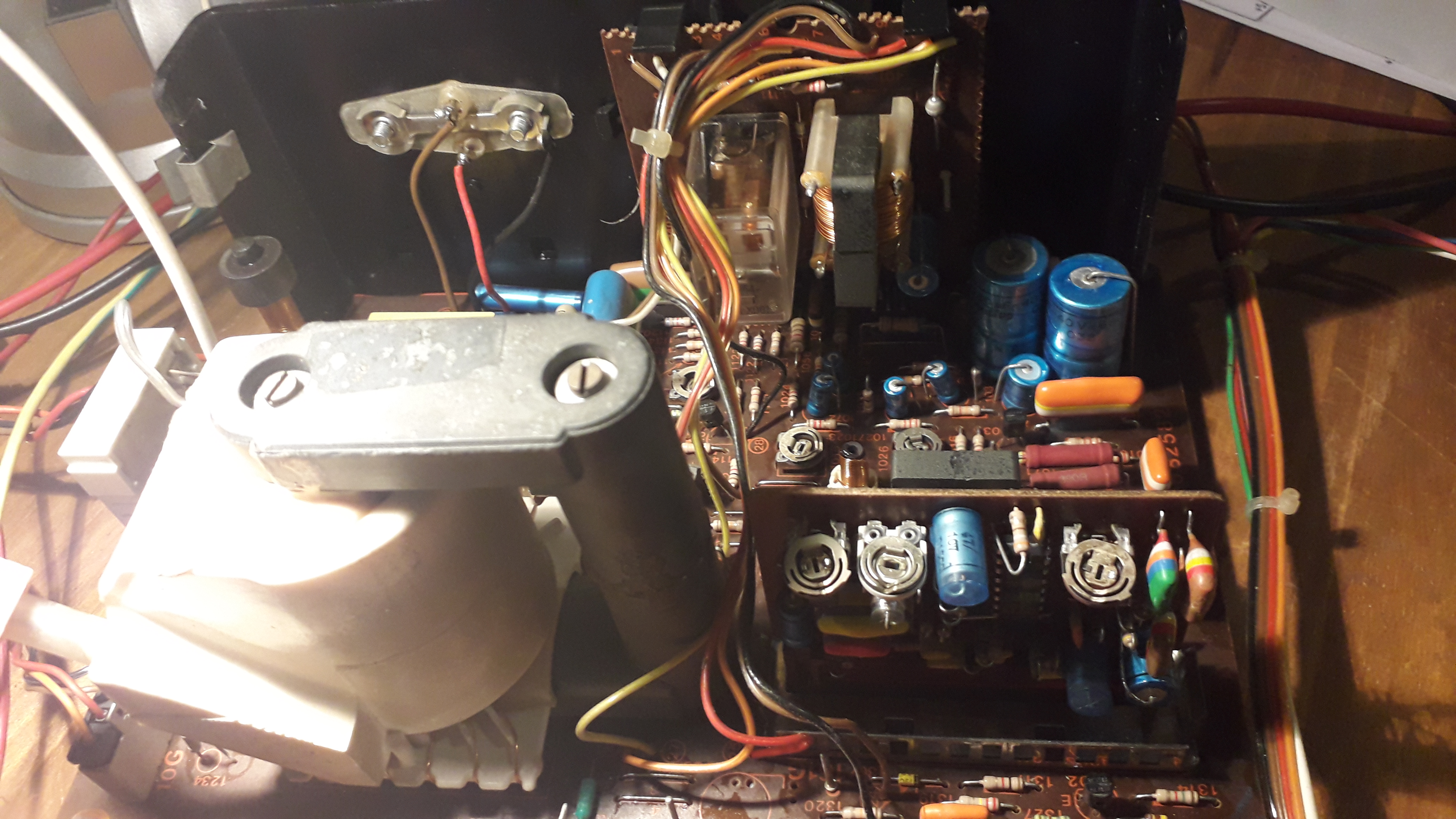

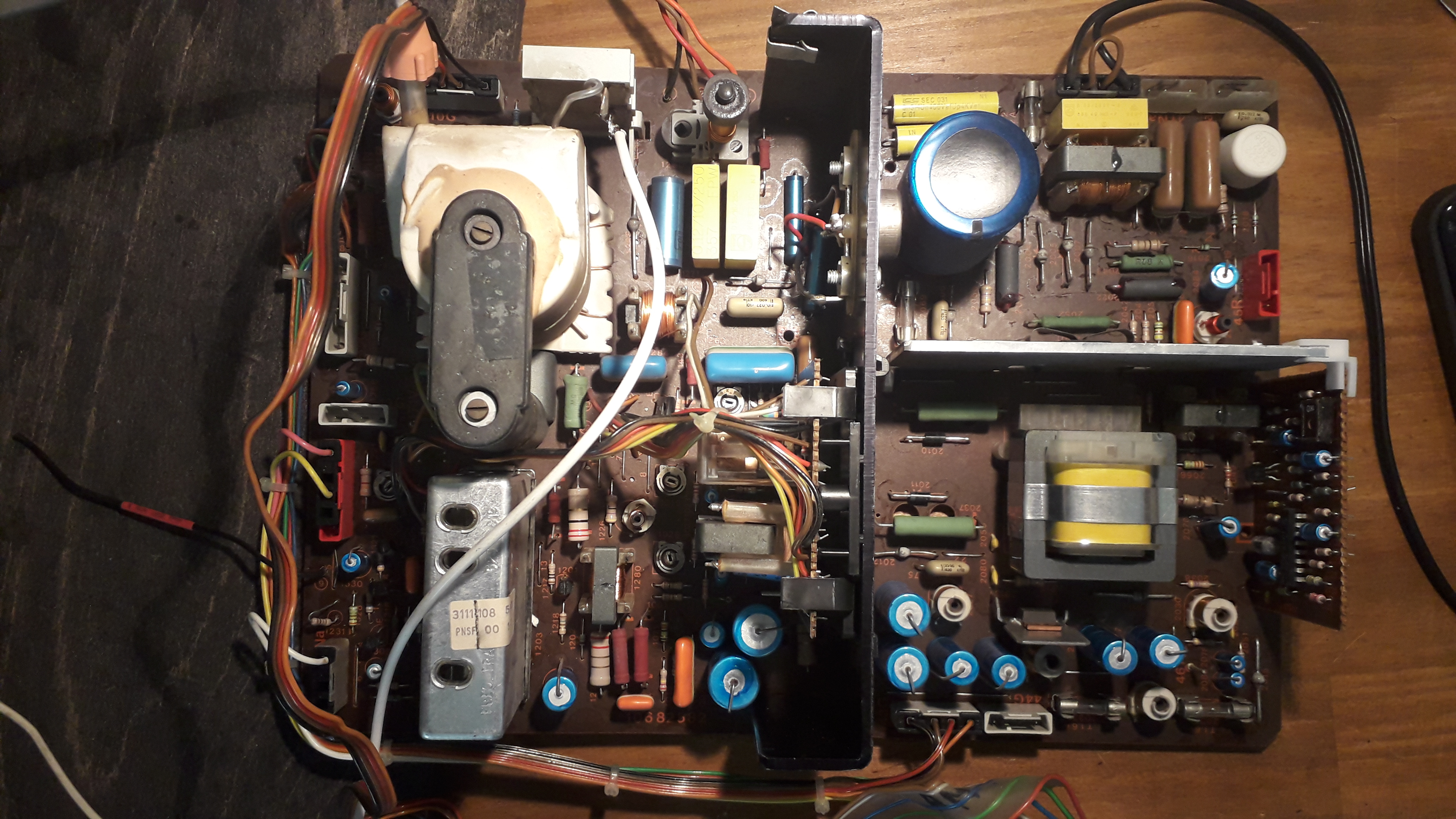

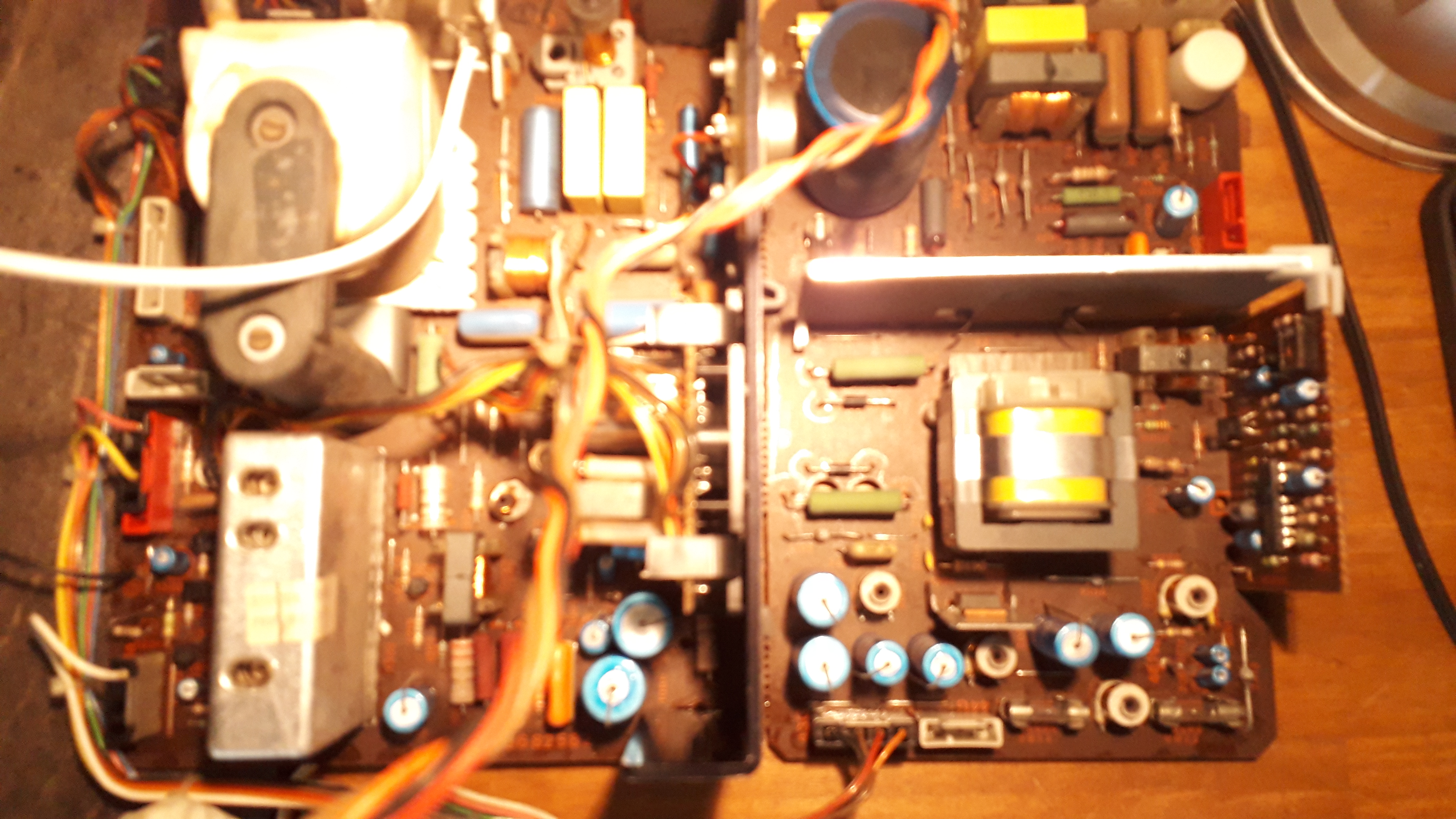

Borne arcade Karateco jeu Scramble avec un monitor TVC8 ou TVC11 ( pas de ref)
>Plus de fréquence verticale (ligne banche horizontale BU500 ok)
je cherche le schémas ou le mode opératoire de dépannage.
j'ai un module TDA1026.
Pas d'oscillo.
Merci pour vos retours.




RE

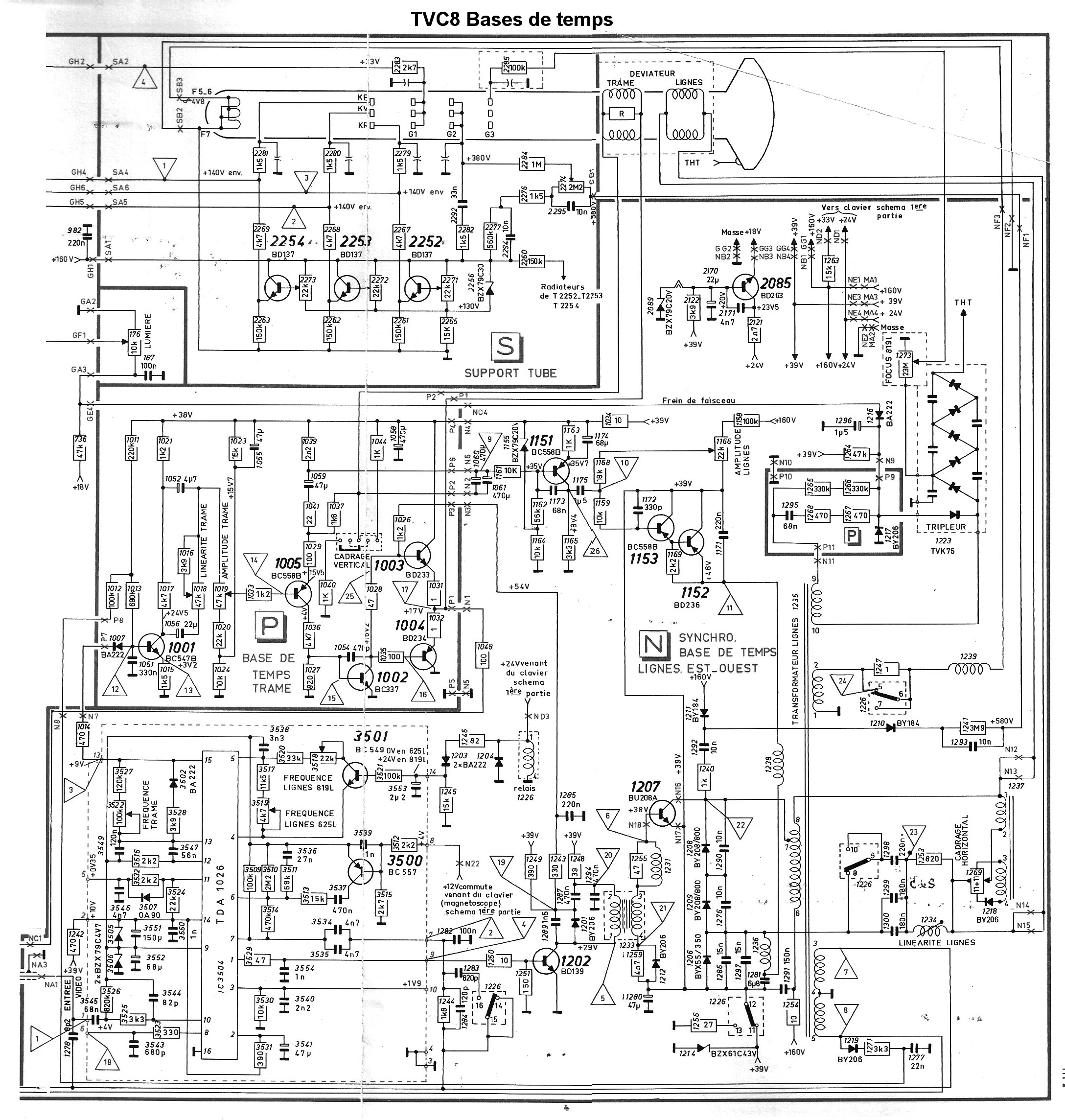

j'ai trouver un  schémas approximatif mais galère pour le repérage.
mon problème viens de la trame.
tube cathodique RTC A51 540X.


ce n'est pas le bon schémas.
si quelqu'un a un "tuyo"
merci.




j'ai enfin trouvé le bon schémas pour cette borne Karateco en faite c'est un TVC11 (1981)
je vous joints le lien pour vos archives avec le tube cathodique RTC A51 540X



a bientôt après mon dépannage .

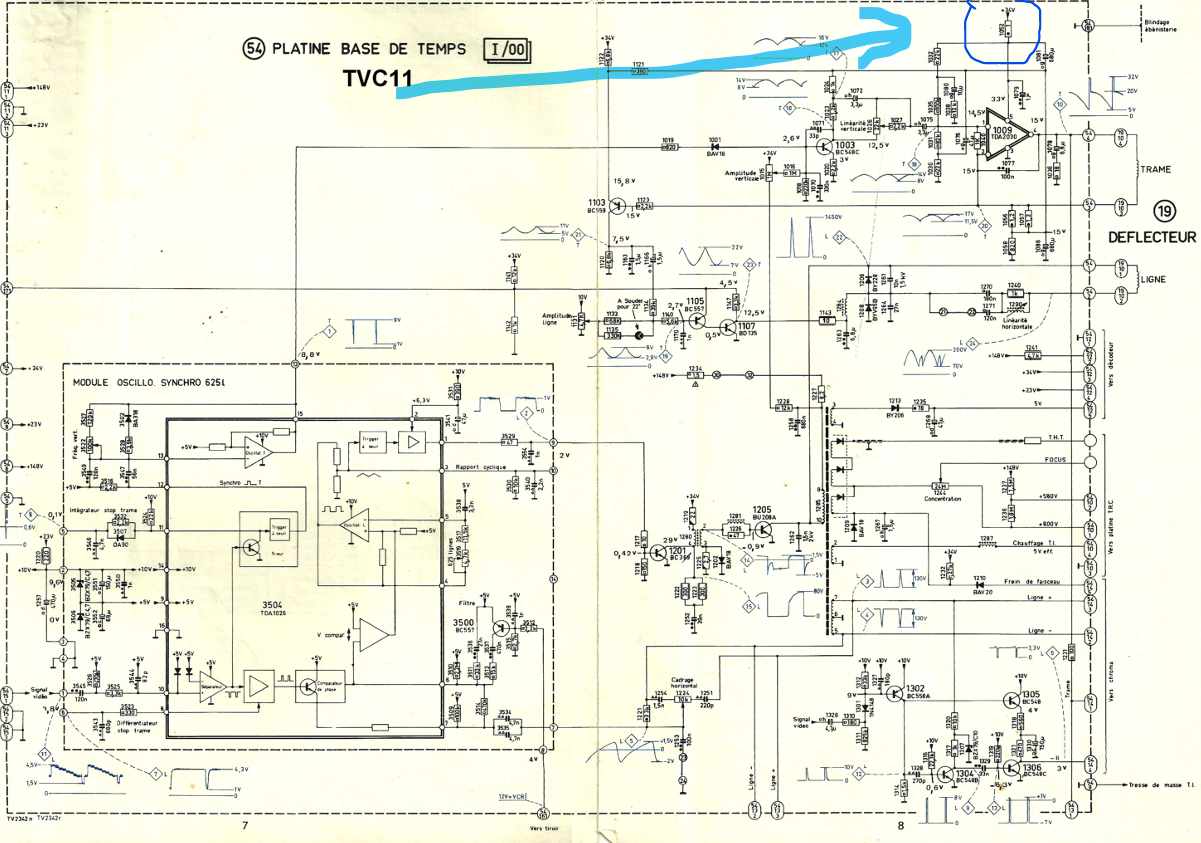

 schémas TVC11 (Base de Temps)


Resistance R1032 1hom Hs suite au court circuit de C1079 1µf.
étonnamment le CI 1009 TDA2030 n'as pas bronché ...
Borne Karatéco  1981 "résurrection" après 18 ans de sommeil.
 A bientôt la room.

c'est plutôt une réponse déplacée pour un forum d'entre aide !!!
