Je n'ai pas encore nettoyé les cartes. C'est juste de la poussière autours de F101.

Pour le support de pile, il va disparaitre, je ne le garde pas.

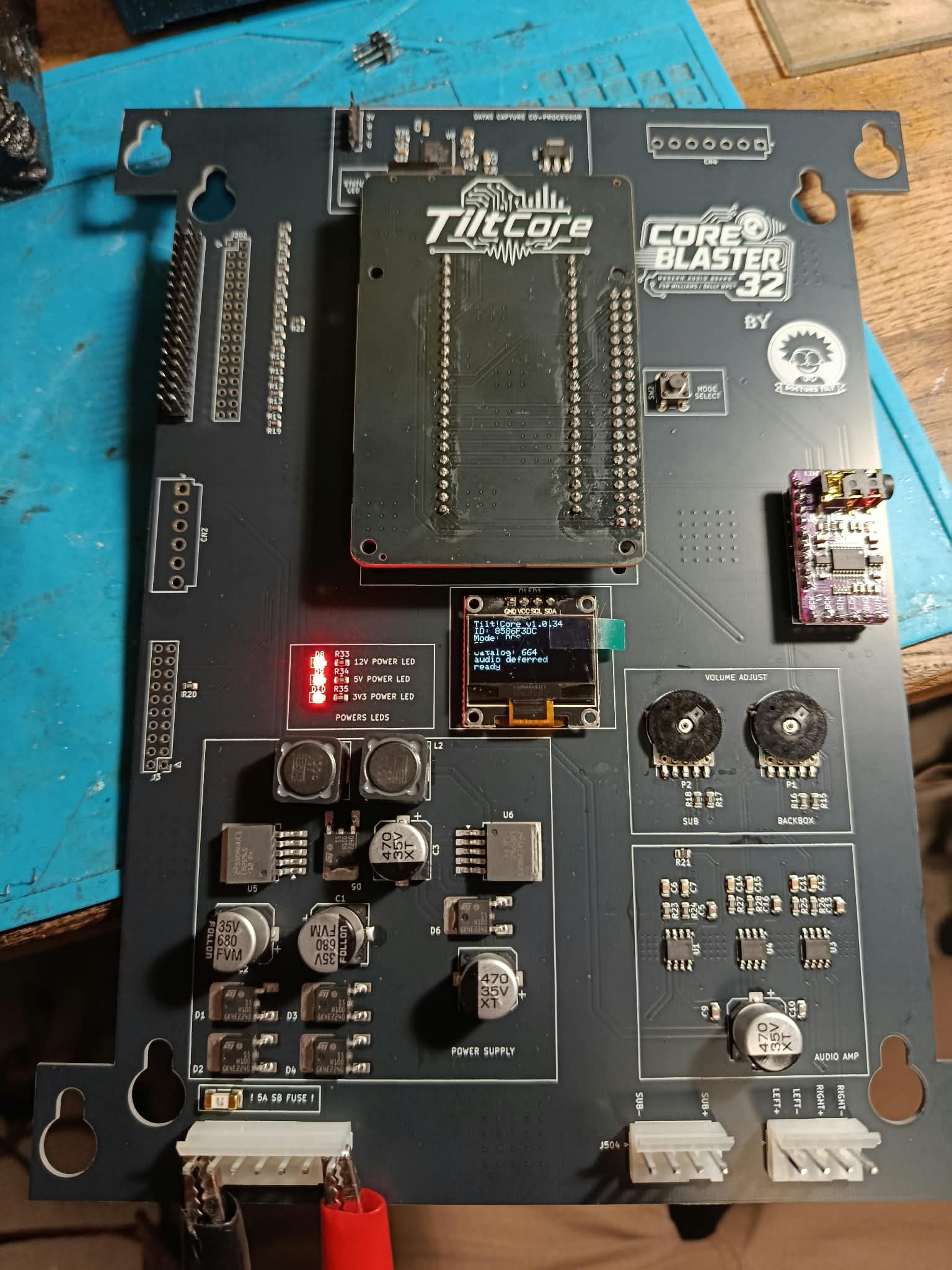

J'ai prévu une Tilt Audio avec un set audio un peu modifié mais pas d'Afterglow de prévu pour le moment (à voir en fonction du résultat avec les leds).

Mise en place de la porte et des cartes électroniques





Doucement mais surement

Le fronton est terminé.



J'ai également mis en place les sides stickers





Pour la suite, beaucoup de pièces sont en cours de commande (pieds et verins, porte avant, side rail, kit plastiques, Rail en U pour la fixation de l'écran, ...)

Alors, quand je dis qu'il y a une nouvelle version je parle bien de mon kit perso. Donc pas de frais de douane et un prix Gamoo

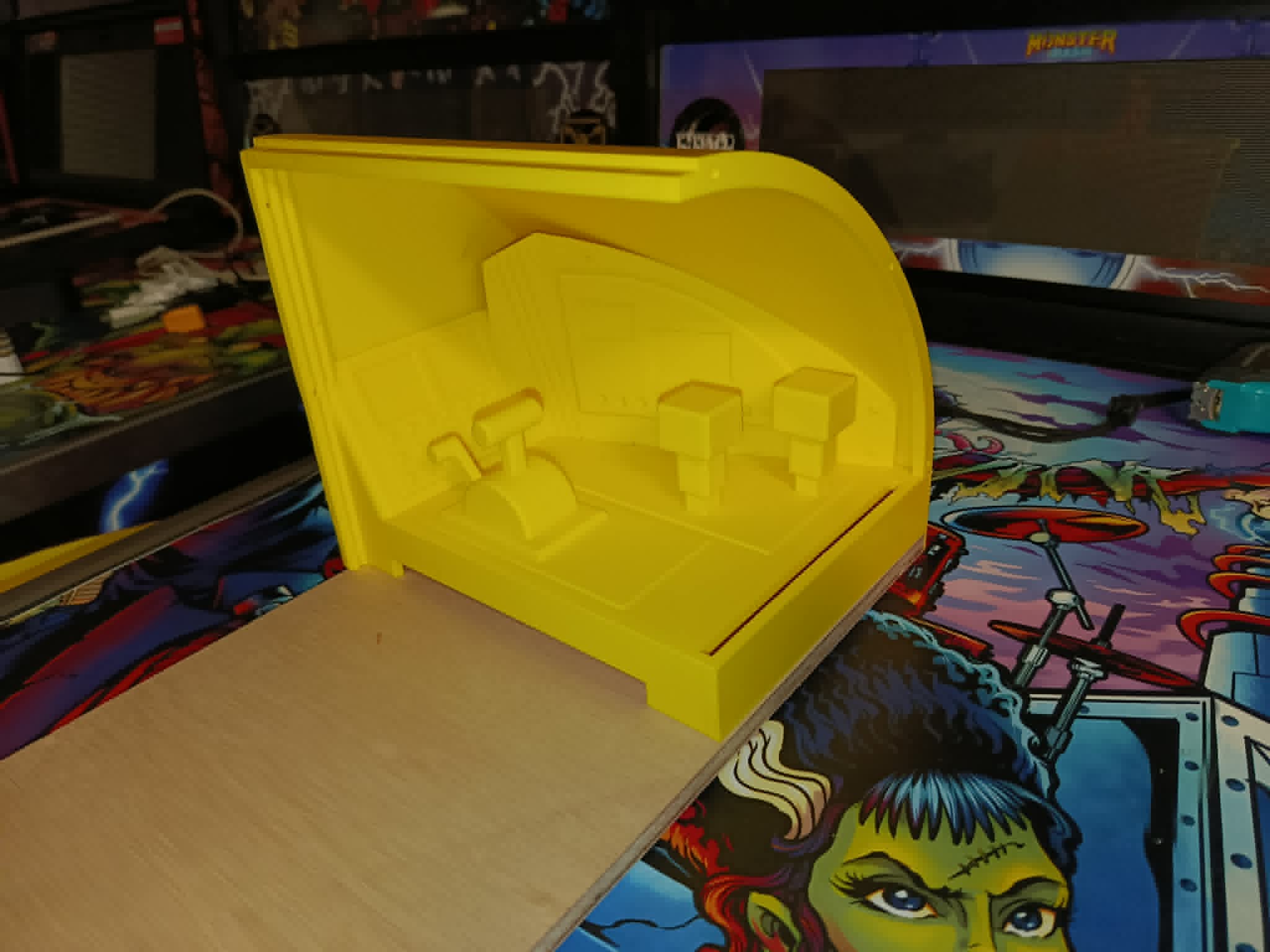

Je te dirais ça quand je pourrais l'allumer mais l'impression fait 3 couches de 0.2mm (donc 0.6mm).

Pour ceux qui suivent mes WIPs, sur le MM j'avais refait le bouton "launch ball" avec de l'orasmak, le plotter et une bombe de peinture noir.




Sur celui là, j'ai eu envie d'essayer les possibilités offertes par la Bambulab avec l'AMS.



Le fichier est déjà disponible sur le logiciel Bambu Handy, on peut lancer l'impression depuis son téléphone





Le temps de travail est réduit au minimum et le résultat est impeccable

Deux ans sans toucher à ce projet...c'est moche la vie d'adulte

Bon, je vais essayer de m'y attaquer sérieusement cette fois. J'ai profité de ce long weekend pour m'occuper de la caisse (retrais des stickers, syntofer, ponçage, pose des stickers, début de remontage des éléments)







Pour le fronton, retraits des stickers et Syntofer.



Si tout va bien, je pourrais terminer le fronton ce weekend.

Je remonte le fil pour signaler qu'il y a une nouvelle version du kit 6 billes à utiliser à partir de la version 2.6 du firmware (ajout de la gestion des 2 billes captives supplémentaires pour le multiball).

The Model 3's has advantages like torque, quietness, and precision. Its biggest drawback is the need for Sega boards to control it.

1  - Yes, this is the correct connector for the pwm2m2. The 5v is present just in case but not used at the moment.

2 - The audio pots are in case you don't already have them in your cabinet.

3 - I'm not sure about this part, you'd have to ask Dvseb.

4 - yes.

5 - The difference between the two modes is the output assignment. If you have Dvseb SSD, you will need to be in "FFB" mode, otherwise you can put "NJZ3" mode. My board is compatible with the Video Amp, we have already tested it.

6 - I think not.

Citation de: mentalmike le Samedi 29 Mars 2025, 12:06:18 PM

• Are those plans best or are there any others, have I forgot any parts for those plans to work?
• What are the exact original sega boards I need for plan A to work?
• Seb mentioned another replacement board that I wasn't aware of: Driver board model 3. I'm considering adding one of these to my order so if one of my current ones aren't working I can use this and hope at least one of mine does or I can make a working one out of the 2. If both do work I have a spare in case one dies.
• The RS232/RS422 connection - do I need to purchase a converter or is my cab ok? Is there a diagram anywhere on which pins I connect to which? My boards are:
  Motor Driver: 838-12912
  Drive Board: 838-13366

• Where is the best place to mount the universal board? Is locating it where the game stack would've been ok? Most probably over thinking this but checking if cable lengths mater or anything with this setup?
• Has anyone done any diagrams yet? Even if it's just at a simple high level - board X, connector X to universal connector X. Just want to make sure I understand and have everything before I buy and realise I need something else or I mess up and do something wrong!

1 - Both options are valid, although I have a preference for the model 2 panel, which doesn't require any Sega boards (so you'll never have any problems).

2 - There are several possible options; a midi driver, an RS driver board, my M3 driver board with Sega servo board and finally Sega driver board and servo board.

3 - Same than 2

4 - i think you'll need RS232/RS422 converter. I'm already work on manuals and documentations for this new board.

5 - It depends on the method you choose. I could answer that for you.

6 - Working on it.

Dvseb may complete my answer.

Je peux partager les fichiers sur thingiverse.

I haven't had any installation pictures on this model yet.

J'ai toujours cru que c'était fait exprès. Je regarderai ça, ça doit pas être grand chose.

UFFB avec extension F355 prête à brancher.

Des retours que j'ai eu de Marcus, l'amélioration des sensations sur le FFB entre le L2M2 et le PWM2M2 est indéniable. C'est sur que ça t'oblige à faire pas mal de modifs, mais tu vas y retrouver sur le résultat final
