Bonjour,

une petite mise a jours depuis.......4 ans !!!!!


Alors, tout d'abord, il y a 2 ans, j'ai essayé de réparé l'écran en changement les condos > échec total  Du coup, passage a un adaptateur VGA made in china et un écran de pc  Nickel !!!


en maintenant, j'avais toujours le moteur qui me manquait et me titillais aux USA, mais avant, j'ai du m'attaquer la carte du moteur qui ne fonctionnais pas.

J'ai suivi les travaux de GG45 ( un gros  a lui !!!!! ) et j'ai réparé la carte qui fonctionne a merveille. C'était le transistor de coupure du 300V qui était HS.





Du coup, j'ai craqué et j'ai commandé le moteur.

Après une traversée des usa, de la manche et une promenade a amsterdam :

Le voila enfin :


Genial



Après montage, réglage des Fin de course, du potentiomètre qui n'avait pas été refixé:




Je cois que ça commence a être bon

Et il y a 1 heure, j'ai pu faire une partie !!!!!


rem : il me reste a finir de remonter complètement une des 2 drive board ( il manque les vis et la ventilation  )

Bonsoir,

Alors, liste des travaux prévus pour la suite :

Pour éviter les resets aléatoire ?

Changement du 7705 ( contrôleur de tension ) + du support
Changement du régulateur de tension par un modèle fixe LM78H05
Changement des condensateur sur l'alimentation

Vérification des pistes du 5101 et du module A1... pour comprendre les erreurs ? et pourquoi le premier est en panne....

Fiabilisation :

Changement des condensateur d'alimentation de la carte son
Changement du condensateur de la carte son
Ajout condensateur sur les bobines + fusible
Changement des ampoules par des Leds
Changement du potentiomètre du volume


ET pour avoir pu jouer un peu avec ( entre 2-3 resets...) le jeux a l'air trés sympa. Je le préfère a mon flash Gordon

News !

Bon, de nouveaux essais réalisé. J'ai pu récupérer un programmateur de eprom ( merci mon frère  )  et après un peu de galléres    , j'ai réussis a l'utiliser

En fait, il était prévu pour windows XP et je suis sur Windows 10. Donc, vive vmware !!!

J'ai donc programmé les 2 eprom pour changer celles de mon flip. au passage, A1 et A2 sont inversé dans l'archive. et la carte me détecte toujours A en erreur
Par contre, j'en ai profité pour faire un dump de mes propres puces et aussi de la carte son !!! -> IPDB

J'ai comparé les fichiers, il y a un peu de différence. Par contre, sur la puce 2, on peu modifier l'affichage car ma version est différente de celle sur IPDB



En fait, la puce 2 doit servir pour un affichage personnalisé. Car on restrouve le SEEB sur l'Eprom de ma carte !

Quelques News,

Le flipper est monté a l'étage, en pièces détachées  et remonté sans soucis

J'ai reçu des leds -> Bof Bof,

J'ai reçu un PCD5101P neuf. un bug au démarrage, mais je pensais que c'était a cause de la sram. Démarrage et test -> 5101 plus en défaut.

Redémarrage du flip et la misère, plein de bugs d'affichage et les bobines du flip qui font n'importe quoi  . Je remet l'ancien 5101 et il redémarre sans soucis

Les ram tombent t'elle en panne comme ça ?

Voilà la suite, comme dit avant, la caisse a un problème sur un côté et je pense qu'elle a dû tomber



Et le panneau n'a pas été mis tout à fait au bon endroit. La vitre du flipper était dur à enlever. Pourtant, un renfort a été ajouté. On vois les vis tête ronde.

Donc démontage, remise à niveau, mastic et peinture



Ça pourrait être mieux, mais c'est pas mal. Il manque le vernis.

C'est une copie italienne du gottlieb rock

Les éléments plateau sont du gottlieb, c'est le même câblage. il y a juste l electronique qui est différent

Ils ont fait une carte qui rassemble la carte cpu et la carte transistors

Il était une fois, un flipper qui appartenait au chef d'un copain qui était en panne....

Par un beau matin ( en fait, un soir  ) ce copain me dit qu'il souhaite le vendre. Ni une, ni 2, je demande des photos du flipper pour savoir quel était ce flip ????

Après quelques jours, je reçoit des photos.



Quel est ce flipper ? Top Sound ????
Pas un bally ?  pas un gottlieb ?

IPDB presque vierge !!!! Flipper presque inconnu, a part qu'il était présent au BGS !!!!
Par contre il a l'air en excellent état ( a part un problème de pile coulées.... ).  Du coup, je l'achète et je vais le chercher :

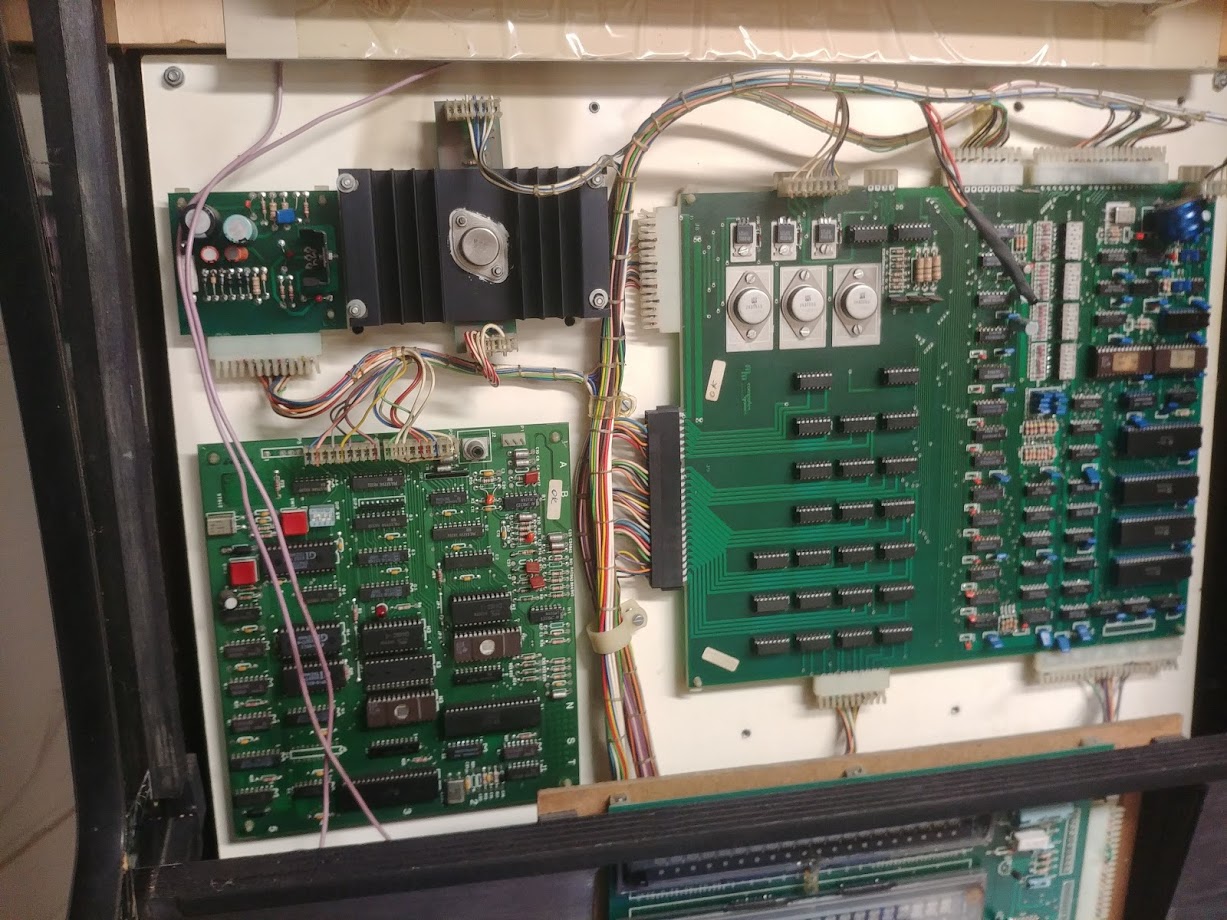

De retour a la maison, on a l'impression que le flipper est très récent tellement il est propre,










Mais de plus prés, ont voit bien que la pile a coulée. Je fait un essais en changeant le composant le plus abîmé ( le 5101) ainsi que le support ! , le flipper démarre, du son, mais pleins de bugs.





Du coup, démontage complet de la partie haute de la carte pour changement des supports HS, des résistances et condensateurs. ( enfin, presque tous )



Essais et démarrage, ça va beaucoup mieux, mais de temps en temps, au démarrage, je n'ai plus les lampes pilotées. Après divers test et essais, j'ai trouvé le coupable :

Le porte fusible !!!!! Il y a un faux contact dessus


Donc, le mystère est résolu, il reste plus qu'un seul problème, la carte des lampes auxiliaires ne fonctionne pas.

J'ai réussis a avoir les schémas du rock ( merci la personne qui me les a fournis  ) qui est semble t'il pareil et oui, c'est exactement cela pour les connecteurs.

d'Après les schémas, il faut que le relais B, sortie S13, mais la c'est le drame . Pour l'instant je butte su ce problème.

Dans les test mémoire, J'ai la 5101 et le A1 en défaut  , J'ai changé les supports des 2 rom 2764. j'avais un doute et j'ai vu un peu de vert. J'ai mis un autre 5101 mais sans meilleur résultat.
Pourtant, quand je lance le jeu, tout a l'air de fonctionner correctement, Sauf les lampes commandées par la carte auxiliaire, AL1 à AL10

Dans les test, la commande des sorties 12 et 13 ne font rien ( les relais A et B )
Et la, gros changement par rapport aux gottlieb, la carte mère est pas mal différente, et peut être mieux ?

J'ai commencé a faire un tableau de conversion et la sortie 12 est commandée par un UA9667PC .



High Current/voltage Darlington Drivers

En fait , par une partie. Sur une bonne partie de la carte, on utilise soit les sorties ABCD ensemble, ou EFG,

Sortie 12 : IC55 : ABCD
Sortie 13 : IC55 : EFG


Et en écrivant ce texte, je me suis aperçu que la sortie 14 et 15 sont sur le même décodeur : IC47 - SN74S175N

Nouveau test des lampes et bingo, elles ne fonctionnent pas non plus.


Recherche d'un nouveau composant (merci Gottlieb:)  )et démontage de l'ancien. En grattant les pistes j'ai eu un doute d'avoir abîme une piste. Je décide donc avec les plans de faire des mesures et je trouve 3 problèmes  peut être de ma faute



Je répare les pistes et installe un support pour la nouvelle puce



Et bingo, les relais sont commandés

Par contre, toujours pas le chenillard qui fonctionne... ...et je me rend compte que le spécial illumination ne fonctionnent pas celles commandées par le relais A. les ampoules sont ok, je regarde les tensions et le montage semble bizard . En effet, le commun n'arrive pas au bon endroit.



Donc, correction et → OK !

Reste le chenillard.



Je démonte la carte et commence a regardé les schémas pour comprendre ce qui ne fonctionne pas et  C'est quoi ce bazar !!!!



Il manque carrément 2 soudures sur la tempo !! C'est bien de l'italien

Je ressoude et....... Ta dam, ça fonctionne !!!! Moralité, ça n'a jamais du fonctionné depuis 30 ans !!!!

Maintenant il me reste plus qu'a changer les élastiques et réparer la caisse qui a mal été refixée.
Aussi, changer quelques condensateurs

Les photos sont a venir.

Rocketman - un magic city

Il y a de l'obsolescence programmé ou non partout.

Pour de la programmée, je l'ai vu de mes propres yeux.J'ai voulu récupérer des imprimantes laser premier prix de Samsung que l'usine mettais au rebuts, après les avoir acheté 2-3 ans avant. Sur les 4 imprimantes que j'ai récupéré, elle avait toutes le même défaut ! Impossible de prendre 2 feuilles a la suite !

Maintenant, pour les appareils, j'en palais il y a pas longtemps a mon père, quand j'ai emménagé il y a 16 ans, j'ai acheté un lave vaisselle "électronique" et mon père m'a dit " l'électronique, ça tiens pas...."
Il a 16 ans et il tourne encore, juste eu un petit problème de charbons sur le moteur. Et il tourne 4-5 fois par semaine et bien chargé !
PS : c'est un Whirpool


ensuite, un frigo daewoo qui a 16 ans aussi, un congel ariston qui a 15 ans, une tv LCD toshiba 8 ans

La je viens de changer mon ampli yamaha qui a 12 ans et qui fonctionnait bien ( un  RX-V450 par un plus récent, le RX-V481 ) avec gestion HDMI,

Le reste est plus récent, 2-3 ans, je viens de changer de cuisine et c'est garantie 5 ans chez ikea

je serai présent avec coca et apéro

je devrais être présent le samedi, reste a voir avec la WAF combien de temps

***** Intermède *****


Entre temps, j'ai trouvé sur le Bon coin un juke box Atari et oui, le mien
Un petit Road trip en famille pour aller le chercher, ça a été compliqué de la casé dans la 807 avec 4 personnes a bord, mais, ça a passé !  ,

J'ai acheté le juke qui ne fonctionnais plus ( bizard      ) Après un état des lieux : les 2 saphirs HS, pas de son , ça commence bien.....En même temps, j'ai pu négocier son prix

Arrivée au domicile, il faut le monter a l'étage, et le Bébé même vide est lourd ! Merci a mon papa



le chariot :




le support de disques




Grand nettoyage du juke box, je démonte en entier les séparateurs, et les frottes avec de l'alcool a brûler, 1 par 1... C'est long !

puis remontage

Entre Temps Commande de la pointe de de lecture et j'ai été emprunter la partie commande finie chez mon frère en attendant la fin de mes commandes. J'ai pas de chance avec mes achats en chine



***Dépannage de la partie son***

Je doit m'occuper du problème de son, j'ai enfin reçu le saphir, et rien, nada:(

Je m'attaque a la carte d'alimentation, elle semble avoir 'surchauffé' et en effet, je n'ai pas de + 15V en sortie, Seulement le +60V, la diode ZPY24 est HS → Changement de la diode = OK

Mais, toujours pas de son:(

Je pensais qu'il me manquait le -12V qui venait de la carte interface, mais non, et après analyse des schéma, j'ai décider de retirer ce qui ne servait pas comme la partie micro !

Oui, on pouvait mettre un micro sur le juke box, mais ce n'était pas pour un karaoké . En effet, quand on parlait dans le micro, cela actionnais un relais, qui coupait la musique !

Entre temps, je récupère la partie audio de celui de mon frère !


Et Il y a un peu de différence !
Et oui, le mien est stéréo et le sien en mono ! ( en plus, le miens a plus de disque, normal quoi XD )

Carte Gottlieb :


La mienne:




Par contre, la version de sa carte est plus récente, et elle n'a pas la partie micro, lol


Donc, c'est parti pour un peu de ménage sur la carte......on y verra plus clair
Un coup de fer a souder, et on enlève ce qui gène, en espérant pas se tromper ^^

Entre temps, j'ai fait un test croisé en branchant sa carte sur mon ampli, et j'ai du son qui sort !:) donc, ce n'est pas un problème de HP,


Et la, essais, et.........du Son ! J'entends les crépitement quand on met en marche, cool



***** montage carte V2*******


Entre temps, je reçoit une bonne partie du matériel qui me manquait et procède au montage de ma carte en V2;)
Utilisation de couleurs, et de fils plus souples, J'ai récuperé les connecteurs d'origine sur la carte

Câblage partie juke box


Partie arduino



Partie relais câblée. J'ai fait une erreur de choix pour les couleurs du 110Vac. je les ai changé sur la V2 de Gottlieb. On aperçoit les condensateur des moteurs


Carte en place, vous pouvez voir :
a gauche, le convertisseur 12V -> 5V
le convertisseur 110Vac vers 12VDC
bornier répartition 5V
Arduino méga + afficheur



Mise en place du codeur enfin arrivé, j'ai fait une petite équerre en métal pour bloquer sa rotation :


Et premiers test avec le codeur -> mieux, mais pas parfait. le programme est a améliorer   Dans le sens, vers la gauche, tout est ok, mais un retour a droite est légèrement décalé


Par contre, lors des essais je m'aperçoit que je n'ai pas l impression d'avoir la stéréo:/ Le HP de gauche est HS, après des recherches sur internet, je trouve mon bonheur : Haut-parleur d'aigu piezzo Monacor MPT-016



→ en commande, on verra quand je l'aurai


Après, autre problème, je trouve que le disque ne tour pas bien rond, le saphirs de la tête de lecture commence a s'enfoncer car il est trop en pression, et si je l'écarte, le disque saute

Donc, je démonte le support disque et le nettoie entièrement :


Au passage, sympa le système magnétique pour maintenir le disque en place

Nettoyage en détail du chariot :




( les photos sont moins belles que la réalités )


J'ai vérifié sur un tour les 3 faces rectifiées et elles tournent bien rond. En plaçant un disque dessus, il est parfait. Re montage sur le Chariot -> C'est horrible

Donc, je pense que les roulements son HS. Il y en a 2 pour le tourne disque : des 609 ZZ + 3 pour le déplacement du chariot. Donc, commande de 6 roulements

La suite, quand j'aurais mes roulements, et le tm1638....

Quelques photos:

Connecteur d'origine commande des moteurs en 110VAC:



Connecteur des capteurs sur la carte:


La carte d'interface:




1ers essais d'interfaçage :



modification du fin de course du chariot qui était bistable en monostable a rappel par ressort (avec une lame de contact de flipper  :

Suite a l'achat d'un juke box Atari144, il s'est avéré qu'une panne fréquente était le programmateur,
Sur l'appareil, ce n'était pas encore lui, mais après une recherche de panne, il s'est mis a déconner :/

Mon frère (Gottlieb), en regardant les schémas électriques, s'est dit :

    Pourquoi pas mettre un automate ?

Et oui, en regardant les shémas de plus prés, c'est une option possible et imaginable !
Les réflexions se sont faite sur quoi utiliser pour le refaire et c'est vrais que j'aurais pu mettre un automate que je connaissais bien, comme un s7 série 200, qui était assez petit, Mais, je me suis dit, qu'un arduino serai peut être plus adapté, si d'autres personnes voudraient tenter l'aventure !

En même temps, c'est un petit défi pour moi, ne connaissant rien a l'arduino !


J'ai du commencé a apprendre a programme ( l'arduino , je sais programmer des automates   ) et j'ai découper le programmes en plusieurs parties,


Il y a plusieurs grandes parties pour gérer un juke box :


-Initialisation du chariot : c'est le fait de le remettre en position initiale après une coupure de courant, c'est aussi le 'Reset' pour annuler un disque

-La gestion pour le déplacement vers la position désirée, puis la lecture du disque

-La gestion du clavier : plus facile a dire qu'a faire,,,,avec une gestion FIFO ' premier entré, premier sorti, pour mémoriser les titres sélectionné

-La gestion de l'affichage de la sélection, du nombre de crédit, et du titre en cours,


Il restait aussi a choisir le matériel :
1 arduino mega, pour avoir assez d'entrées sortie
1 afficheur lcd avec touches ( lcd keypad shield ) - optionnel, il sert a tester le système
1 platine de 8 relais
3 DM4056A en 0,56 pouces ( va être changé pour un TM1638, pour interfacer les afficheurs d'origine



Pour le clavier, j'ai utilisé mon multimètre, pour mesurer les contact et reproduire la matrice utilisée,
Ensuite, j'ai adressé les lignes sur l'arduino et adapté un programme que j'ai trouvé,
Les chiffres apparaissent 1 par 1 quand on tape les numéros, Si le chiffre est incorrect, il n'est pas affiché,
Il faut modifier dans le fichier une variable pour déclarer si le juke box est un 72 disques ou 48 disques,
Quand le chiffre est bon, il clignote 3 fois et est mémorisé dans le FIFO ( ou joué tout de suite si il n'y a pas de lecture en cours,
Si il y a une lecture en cours, le crédit diminue de 1, Le nombre de mémoire est modifiable et fixé a 10 titres + la lecture en cours



Pour l'affichage des chiffre, le plus simple a été d'utiliser des D4056A 0,56pouces, Celui du crédit affiche le nombre de sélection restantes a mémoriser !! pour le moment



Une fonction d'un bouton de l'atari est le hit parade, J'ai commencé a l'adapté mais c'est assez compliqué et est ce utile ? En attendant, il donne un titre au hasard



Après pas mal de tâtonnement sur l'arduino et la réception du matériel, j'ai commencé les premiers test en réel, J'ai confectionné 2 adaptateurs pour les branchements a raccorder sur les connecteurs d'origine ( 1 pour la puissance, et l'autre pour la commande )

Mouais, on peut faire mieux !

Les mouvements manuels ne fonctionne pas comme ils devraient  , le tourne disque, avec la même commande tourne dans un sens, et de temps en temps dans l'autre → étude des schémas et lol, j'ai pas mis les condensateurs de déphasage Aller, hop, on dessoude les condensateurs, et je les montent sur mon câblage,



OK, Tout fonctionne !

Quelques petites erreurs de mon programme sont corrigées et on arrive enfin a prendre des disques, et a les lires !!! en manuel, bien entendu;), Cela nous réjouis, car cela prouve que l'on peut faire revivre le Juke Box avec l'arduino:)


Après quelques passages, pour régler les afficheurs, je n'arrivais pas a faire arrêter correctement le juke box dans les positions demandées, Le premier titre était OK, mais pas les autres, J'avais compliqué le juke box en ne revenant pas en position initiale après chaque titres. Une décision fut prise → Utiliser un codeur  .

Bien vu sushi, c'est bien un juKe box atari, mes rébus sont peut être trop faciles

Pour préciser, c'est le modèle 144

un peu de mystère dans ce WIP un peu spécial. Certains pensait qu'il était mort, et ne revivrais plus a cause d'une pièce manquante mais il va revivre

un petit rébus simple pour commencer
