#1

Superguns / universal supergun

Samedi 30 Juillet 2011, 18:22:14 PM

edit du premier post

#2

Superguns / universal supergun

Vendredi 22 Juillet 2011, 15:50:48 PM

merci gc339 j'étudie la réponse

ps:désolé pour le multigame ca ne m'a pas empéché de continuer ma collection d'mvs par des originaux (heureusement)

#3

Superguns / universal supergun

Jeudi 21 Juillet 2011, 09:12:29 AM

Citation de: Little_Rabbit le Mercredi 20 Juillet 2011, 22:43:58 PM
Salut,
Oui, c'est ça.

Non, il faut laisser les résistances telles qu'elles sont là. Chaque pair de résistance (telles que tu les as entourées) forme un montage potentiométrique : tu peux voir que le signal est prélevé entre les deux résistances. C'est un pont diviseur de tension qui n'envoie que l'amplitude voulue sur les sorties RCA et la péritel.

A+

oui mais si justement je ne veux pas récuperer le signal pour la peritel (je vais mettre une carte cga to vga) je n'ai donc besoin que d'une seule resistence qui fait la somme des deux non ? merci en tout cas pour vos réponses

#4

Superguns / universal supergun

Mercredi 20 Juillet 2011, 22:32:27 PM

donc si je vous suit bien je récup le signal ici (cadre rouge) et pour les résistances c'est possible de les remplacer par une seule?

merci

#5

Superguns / universal supergun

Mardi 19 Juillet 2011, 23:05:54 PM

donc je devrais brancher l'ampli avant les résistances des cinchs et remplacer les 2 resistéances par cables par une seule qui fait la somme vu que je n'ai pas de branchement peritel

#6

Superguns / universal supergun

Mardi 19 Juillet 2011, 22:53:41 PM

oui mais dans d'autre schema j'ai vu des enceintes branchées directement au pin L et 10 du peigne sans aucune résistance j'ai peur que ça fasse baisser la puissance

#7

Superguns / universal supergun

Mardi 19 Juillet 2011, 22:37:59 PM

salut j'ai une question et je pense que GC339 est le maître de la situation. Je voudrais suivre le schema du supergun wiring mais je voudrais ajouter un ampli stéréo 5w x2 de chez starcab avec 2 enceintes en gardant le switch mono/stéréo ainsi que l'adaptateur d'impédance et les sortie rca le tout sans être connecté à une peritel je joinds un schéma qui doit certainement être faux mais s'il vous plaît aidez moi...

#8

Bordel en cours de tri / "Truc maison" dédié à l'Atomiswave : Ecrans non compatibles -> projet avorté

Lundi 20 Juin 2011, 21:56:06 PM

et sergei! Me Dis pas que tu as abandonné ton projet stp vas y fonce où tu en es maintenant avec tout le boulot fourni il faut que tu y arrives!!!

#9

Superguns / universal supergun

Mardi 05 Avril 2011, 13:12:42 PM

Citation de: gc339 le Lundi 04 Avril 2011, 22:47:33 PM
Bonjour, bienvenue et félicitation pour avoir préféré mon schéma de SG à tous les autres.

Il est usuel pour tous les nouveaux venus d'écrire quelques lignes pour se présenter :

bonjour gc339!
excuse moi j'ai cherché l'endroit où me présenter et je n'avais pas trouvé. Erreur réparée! En tout cas merci beaucoup pour ton schéma qui a été pour moi le plus clair et le mieux expliqué pour le montage de mon supergun. Je suis encore bien loin de ta finition et de ta technique mais je suis tres honoré que tu sois passé jeter un oeil a mon topic en ésperant que la suite te plaira et que tu pouras encore me conseiller sur certain point.

#10

Débuter en arcade / [Présentez vous] The Topic of the Welcome !!!!

Mardi 05 Avril 2011, 12:58:29 PM

bonjour a tous nouveau venu sur gamoover je suis sur tourcoing prés de lille. Fan de versus (street 4, SNK, tekken, dead or alive...). Je débute ausssi dans le monde du supergun je viens de terminer le premier et commence le second bientôt. Pour l'instant j'ai un slot mvs MV-1F et 1 MV-1BB, un last blade 2, metal slug2 une 161 in 1 et enfin une neo geo AES, une ps3, une x360 et d'autre encore... n'hesitez pas a me contacter, à me critiquer, à me conseiller...

#11

Superguns / universal supergun

Mardi 05 Avril 2011, 11:35:24 AM

encore quelques photos en marche

#12

Superguns / universal supergun

Lundi 04 Avril 2011, 22:29:36 PM

bonjour a tous,
Depuis tout jeune admirateur du monde de l'arcade, j'ai pu débuter mon imertion "at home" par l'aquisistion d'une neo geo, généreusement offerte par ma bande de potes sous le pretexte d'un anniversaire. Un trésor empoisonné, car j'ai vite déchanté en m'apercevant du coût de bons jeux sur la rolce des consoles, un garou à 300 euros, blazing star de 600 à 800 euros... Alors j'ai fouillé pour trouver une solution et je suis tombé sur ce mysterieu objet: le supergun!! Et dire qu'à l'époque je pensait être un artiste parce que j'avais modder mon stick Hori (stick sanwa restricteur octogonale, boutons seimitsu, et surtout fulle plexi avec ichigo gravé avec un artwork prédécoupé...)

Alors j'ai poursuivit mes recharches pour comprendre le fonctionnement de ces fameux supergun... Je viens tout juste de terminer le premier et j'envisage déjà le prochain...Un universal supergun! Mais pour ça j'ai besoin de conseils, d'avis, de critiques... Pour ça j'aimerai réunir le maximum des informations que j'ai pu récoleter le tout en plusieurs parties.

1ere Partie: Les schemas et tutos
je vais tenter de reunir ici les premiers tutos et discussions.
l'un des plus connu un supergun pour moins de 50 euros:

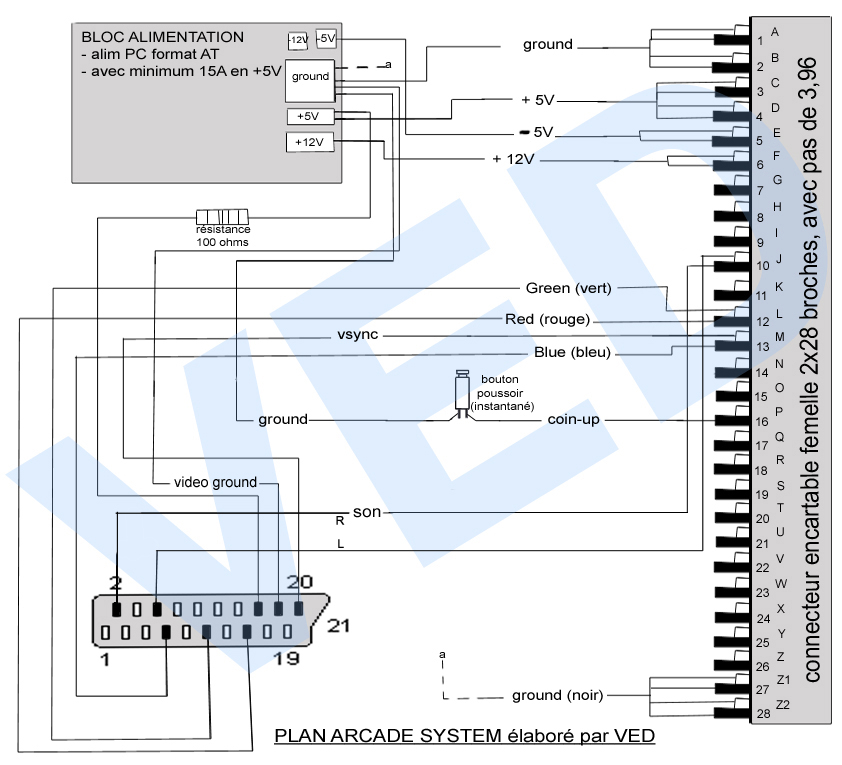

http://www.arcade-system.com/index.php?option=com_content&view=article&id=433:supergun-construisez-votre-propre-acade-systeme&catid=36:montage-de-composants-conversions-a-creations&Itemid=27
avec un schem simple mais efficace qui m'a permis de comprendre le fonctionnement de l'engin

ensuite quelques autres schemas qui completent le premier
http://www.yaronet.com/posts.php?s=45842

http://www.neo-arcadia.com/dossiers/supergun/supergun.php

et enfin un fil de discussion tres actif:
http://arcade-system.actifforum.com/t1817-supergun-construisez-un-arcade-systeme-pour-de-50-euros
et pour finir le schema qui m'a servi de référence pour mon premier projet:
http://gc339.free.fr/SuperGun/SG.html

Apres toutes ces lectures je me suis enfin lancé (dixit jérémie néo géo le consoliseur de slot MVS: "ben vas y lance toi"). Un des gros probleme a été de trouver un boitier adapté vu le prix conséquant en magan sin (20 euros pour un boitier simple) j'ai opté, sur le conseil de Seng-fu, d'investir dans une vielle console. Je me suis inspiré de ce topic:
http://www.neo-arcadia.com/forum/viewtopic.php?f=14&t=24797&start=0

et le mien que je n'ai fait:

bon ok les finitions ne sont pas terrible mais je ne suis pas du tout bricoleur et au final la box game cube est plutot une contrainte qu'autre chose.. mais je rattrapeerai tout ça au prochain projet... le fameux "univeral supergun"!!!

En quoi ça consiste?

En faite j'aimerai me fabriquer un supergun de type "flight case":
http://arcade-system.actifforum.com/t2852-diy-supergun-facon-flight-case

Avec les options du supergun astro city:
http://www.leshoparcade.com/fiche_produit_1839_SUPERGUN%20ASTRO%20CITY

C'est a dire:
_un supergun double stick,

_ici un lien pour commuter la position des boutons en street ou mvs,
http://arcade-system.actifforum.com/t1394-bricolage-multi-jamma-multi-config

_un peigne jamma présoudé de chez "jamma board" car il a déjà le connecteur RGB qui se connecte directement sur les cartes vidéo, des connecteurs pour l'alim, des cosses pour les boutons, les masses pré cablés...
http://www.jammaboards.com/store/jamma-full-cabinet-wiring-harness-loom/prod_146.html?ccSID285e73f64c04744fc5f33ff68f529742=b925e9fc2155ec36b51ae70df99b9c2c

_ une entrée/sortie pour connecter 2 stick neo geo,
_2 pcb ps360 de Mr AZ, pour le rendre compatible ps3, X box360,
http://www.neo-arcadia.com/forum/viewtopic.php?t=21990

_un commutateur 4 circuits/3 positions pour changerl la position des boutons en mvs, jamma, cps vers atomiswave vers ps3 x360

Les différentes options

affichage vidéo

_une carte vidéo "RGB to NTSC/PAL YUV converter" avec une sortie composite, une sortie s-video et des RCA type YUV (mais pas exactement:

http://jrok.com/hardware/RGBv4/index.html
http://www.gatorcade.com/rgbconverter.html#

sur cette carte il y a un pass through qui permet de ressortir le signal rgb pour brancher une carte en parallèle cette carte=>

_ une carte vidéo "CGA/EGA/YUV to VGA Arcade HD-Converter" un connecteur vga coresspond au connecteur d'ecran de pc qui sont aussi sur la plupart des télés hd
http://www.jammaboards.com/store/cga/ega/yuv-to-vga-converter-pcb-gbs-8220/prod_291.html

avec une entrée yuv (une ps2 ou xbox 360 peuvent sortir ce signal qui est le meilleur juste avant le hdmi)
plus une entrée vga (pourquoi une entrée vga pour 2 sorties vga?.... parce que on peut toujours ce fabriquer une peritel qui irai jusqu'au signal vga.... ce qui permettrai de brancher toute les consoles old school sur écrans HD sans aucun "downscaling" (latences)... par exemple c'est tout nouveau c'est commercialisé d'ici quelques mois un scart to vga:

pour plus d'info suivre ce forum: http://shmups.system11.org/viewtopic.php?f=6&t=35423&start=90
et il devrait être commercialisé sur ce site:
http://www.arcadeforge.de/

Mais sans doute vous me direz que le probleme de brancher une console old school même sans downscaling c'est que sur écran HD il n'y a pas l'effet CTR c'est à dire le petit effet old school avec scanlines.... si vous vous attardez un peu sur ce site http://www.arcadeforge.de/

vous trouverez un étrange objet... le SLG 3000 un générateur de scanlines!! effet assez bluffant
