Superbe !

Bravo

Après avoir repositionné correctement mon fil baladeur j'ai redémarrer la borne avec succès
Mais le stick du joueur 1 reste de temps en en contact vers le bas  . Je vais tenter un démontage et un nettoyage, en espérant que cela suffira.

Merci AsPiC.

Autre question : est-ce que la tresse sert pour le circuit de dégauss ou rien à voir ?

Super boulot bravo
Bon courage pour la suite

Je trouve sympa ce genre de photo

Citation de: Vieille_Loutre le Vendredi 22 Mai 2020, 23:18:28 PM

un avant / après par exemple:

Ce qui m'impressionne, les pièces en vrac, puis assemblées :

Citation de: Vieille_Loutre le Vendredi 22 Mai 2020, 23:18:28 PM
Puis on remonte le tout tranquillou





Remontage de la boite géant le bras de lecture:

Tu te base sur quoi pour le remontage? un plan, des photos, ta mémoire?

Bonjour à tous,

Je vous présente ma Table cocktail Attack UFO.


Je n'ai effectué aucune restauration depuis que l'ai (hormis un peu de nettoyage) et un retournement du plateau en verre. En effet quand je l'ai récupérée le plateau en verre avait été retourné (pour, je suppose, cacher les impacts sur ce dernier) mais du coup la peinture en a pris un coup. (je n'ai mis qu'une photo mais il y en a plusieurs)

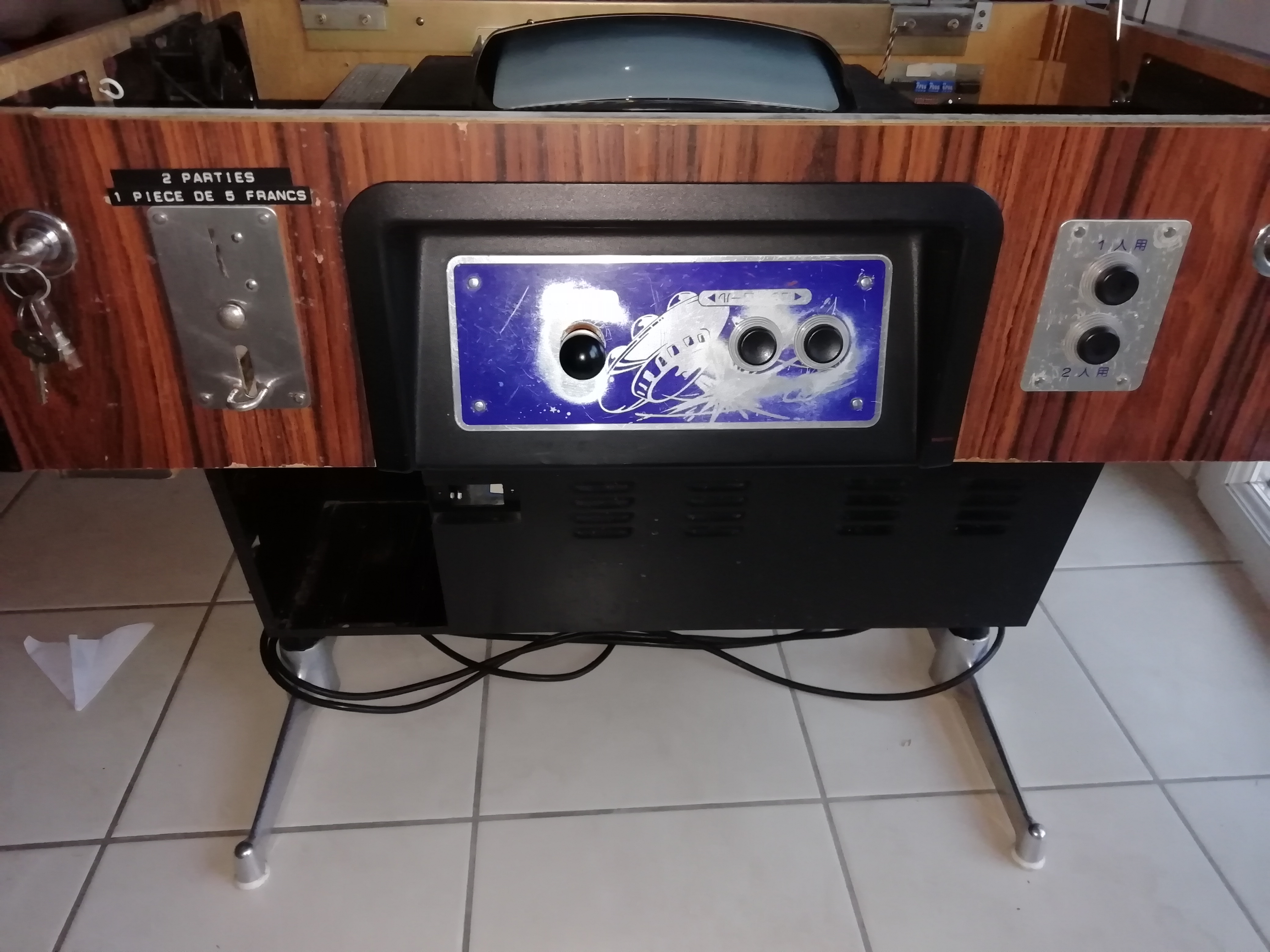

Côté joueur 1


Côté joueur 2


Les pieds




Il manque le bezel, la cash box et le compteur


Elle est équipée d'un tube Vidéocolor et d'une Platine Hantarex DB1.
Je ne l'ai pas utilisée depuis plus d'un et demie et avant de la redémarrer je contrôle à l'intérieur pour voir si tout était OK et je vois un fil qui se balade.


Si vous voulez en savoir plus sur ce fil, ça se passe ici

De la docs de plus de 40ans




Côté alim avec le ventilateur bruyant


Côté jeu avec du rangement à faire


A faire redémarrer et câbler un connecteur molex 15 pin pour brancher le panel du joueur 2

A suivre...

Bonjour à tous

Ma Table cocktail est équipée d'un tube Vidéocolor et d'une Platine Hantarex DB1 (MTC900 de 1ère génération à priori).

Pour la présentation de la borne ça ce passe ici

Je ne l'ai pas utilisée depuis plus d'un et demie  et avant de la redémarrer j'ai contrôlé à l'intérieur pour voir si tout était OK et j'ai vu un fil qui se balade  . C'est le fil rouge sur la photo suivante qui part de la carte au cul du tube (en bas à droite de celle-ci) et qui finit par une sorte de trident en métallique avec une patte repliée (le "trident" est au fond de la caisse sur la photo suivante)


Le départ du fil rouge (le 2ème trou en partant d'en bas à droite) et gros plan du trident


Autre vue (il arrive du dessous de la carte, au toucher il semble être soudé sous la carte)


Gros plan du "trident"


J'ai fait quelques recherches et la carte au cul du tube une NeckBoard (la mienne est une HFB S4)


Et en consultant le schéma de la platine, je retrouve mon fil qui part de la NeckBoard (en noir sur le schéma qui part à gauche du signal Red) et qui se finit en "trident"


Et en cherchant sur le forum j'ai fini par trouver dans ce topic https://www.gamoover.net/Forums/index.php?topic=30635.0][WIP] Borne générique inconnue
Le départ de mon fil à l'arrière de la NeckBord (dans une cocktail très très difficile de faire une telle photo)

Citation de: TontonVanyar le Samedi 05 Juillet 2014, 11:10:35 AM

Et surtout l'arrivée de mon fil

Citation de: TontonVanyar le Samedi 05 Juillet 2014, 11:10:35 AM

Ici c'est noir mais on s'en fout
Et je fais le lien avec le guide de gc339 que l'on trouve ici
qui dit en page 7 je cite

Citation de: gc339
Commencez par observer ! Ne négligez pas l'évidence. Vous pouvez passer des heures à
essayer de trouver une panne bizarre alors que vous avez la cause sous le nez ! Vous n'aurez
pas besoin de beaucoup de matériel de mesure très cher, juste un peu de bon sens, de la
patience et de l'observation. Commencez par vérifier que toutes les prises sont bien branchées
et au bon endroit, ensuite que le fil noir de masse reliant la platine de circuit imprimé
emboîtée à l'arrière du tube cathodique vers la tresse de masse qui entoure le tube est bien en
place.

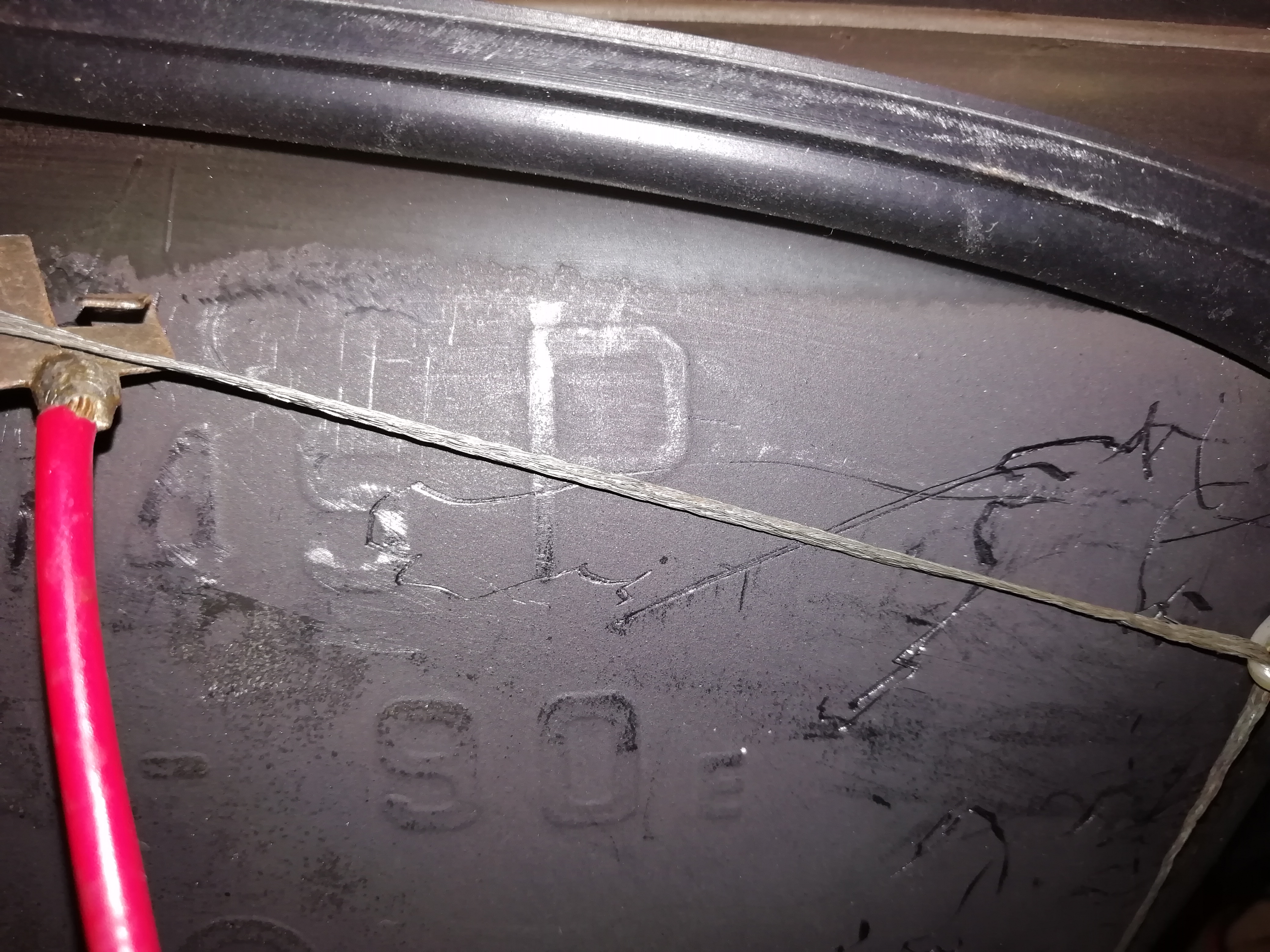

Alors j'ai fait ça


On voit que le tube est abîmé  c'est grave? Quelles conséquences?




Est-ce qu'il faut empêcher que le fil ne touche le tube pour ne pas l'abîmer d'avantage (car il est relié à la tresse de masse qui elle est en contact avec le tube) ou au contraire il faut qu'il soit en contact avec le tube?

Merci à gc339 et TontonVanyar pour leur travail et au Forum de gamoover de permettre de tous centraliser
