Messages - pet

#1
Avec ou sans ROM l image est identique, juste en regardant l image j en déduit:
7 bits à zéro 1 bit qui baguotte 8 bits à 1
Et des fois c est l inverse
7 bits  à 1 un bit qui baguotte et 8 bits à 0




Je pense que le proc lit mal les instructions.
Je repart donc avec l analyseur logique.
#2
Au passage encore des petites différences par rapport au schéma gameplan.
(J ai suivi la vidéo jusqu a la sortie de la PCB pour remarquer mon branchement foireux)




#3
Finalement c est bon, j avais changé le moniteur pour un plus petit qui tient en vertical sur l etagere de l etablis, mais je n avais pas câblé correctement l entrée vidéo.
Donc j ai un début de quelque chose.


#4
74ls20 recu ce soir, changé de suite, j ai retrouvé une sortie normale... mais toujours pas d'image  :'(
La chasse aux pannes continue
(Au passage j ai acheté un bootleg Amidar sur lbc j aimais bien ce jeux)
#5
Arcade dédiée vintage de 71 à 89 / Midway Space Invaders
Jeudi 24 Avril 2025, 15:39:15 PM
C est le souci avec les supports simple lyre.
#6
Je n ai pas d'image avec ou sans rom test, même pas une petite bouillie de pixel.
Rien ne sort de mes rams, c est pour ça que je suis remonté jusqu au 74ls20.
#7
Merci, c est sympa.
J ai les même modif sur ma pcb.

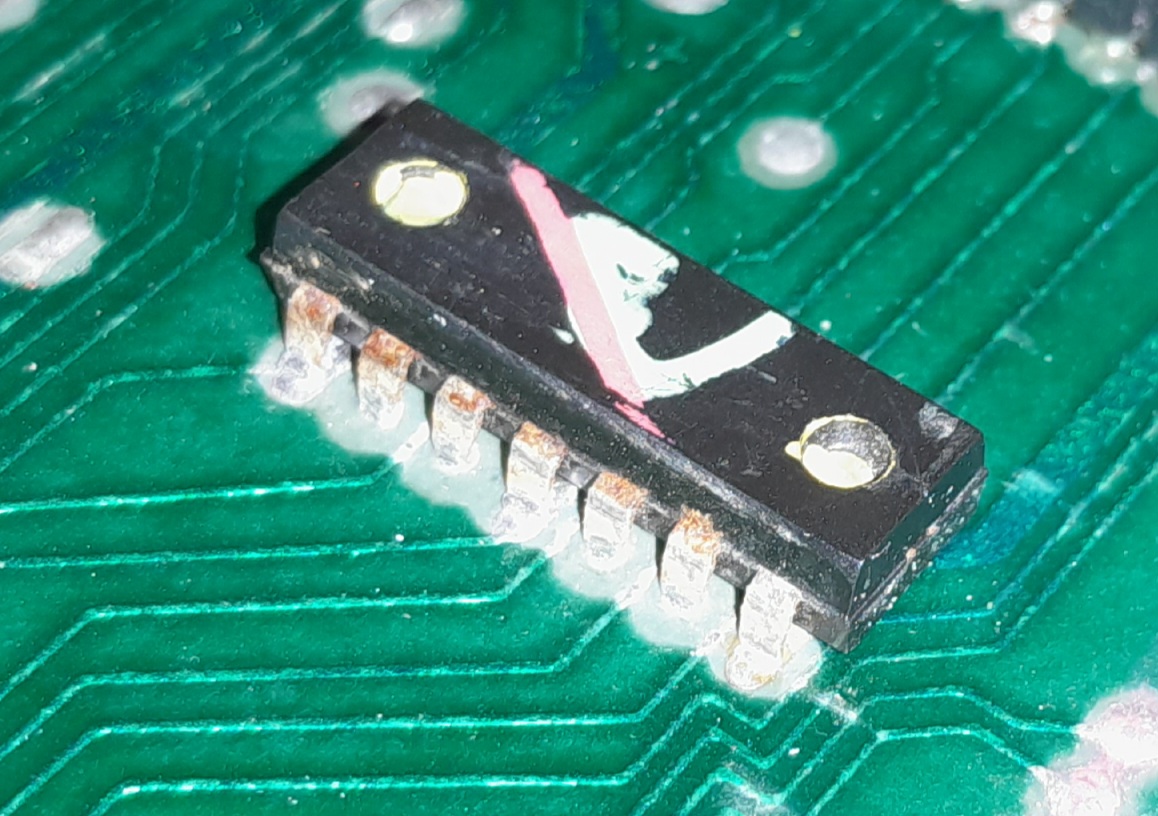

Sinon pour le 74ls20 pour l incriminé, à la sonde logique j ai les entrées qui bagotent et rien en sortie.

A l analyseur logique c est flagrant :
0 1 2 3 > les entrée de la Nand et en 4 la sortie à 1 en permanence.




10x74ls20 en commande sur ali (20 jours d attente)

#8
C est rude sans schéma exact.
A la place d une porte ET sur le sélecteur de RAM ils ont utilisé une nand à 4 entrées D7 suivi d une XOR D9. J ai eu du mal à suivre les pistes et à comprendre où ils voulaient en venir.
Une fois le schéma au propre c est clair, ils ont du économiser un CI... >:D

A priori la nand 4 entrées est morte, je confirmerais ça plus tard à l analyseur logique je pense.

#9
Je ne l ai pas changé car aujourd'hui le faux contact a changé de côté...

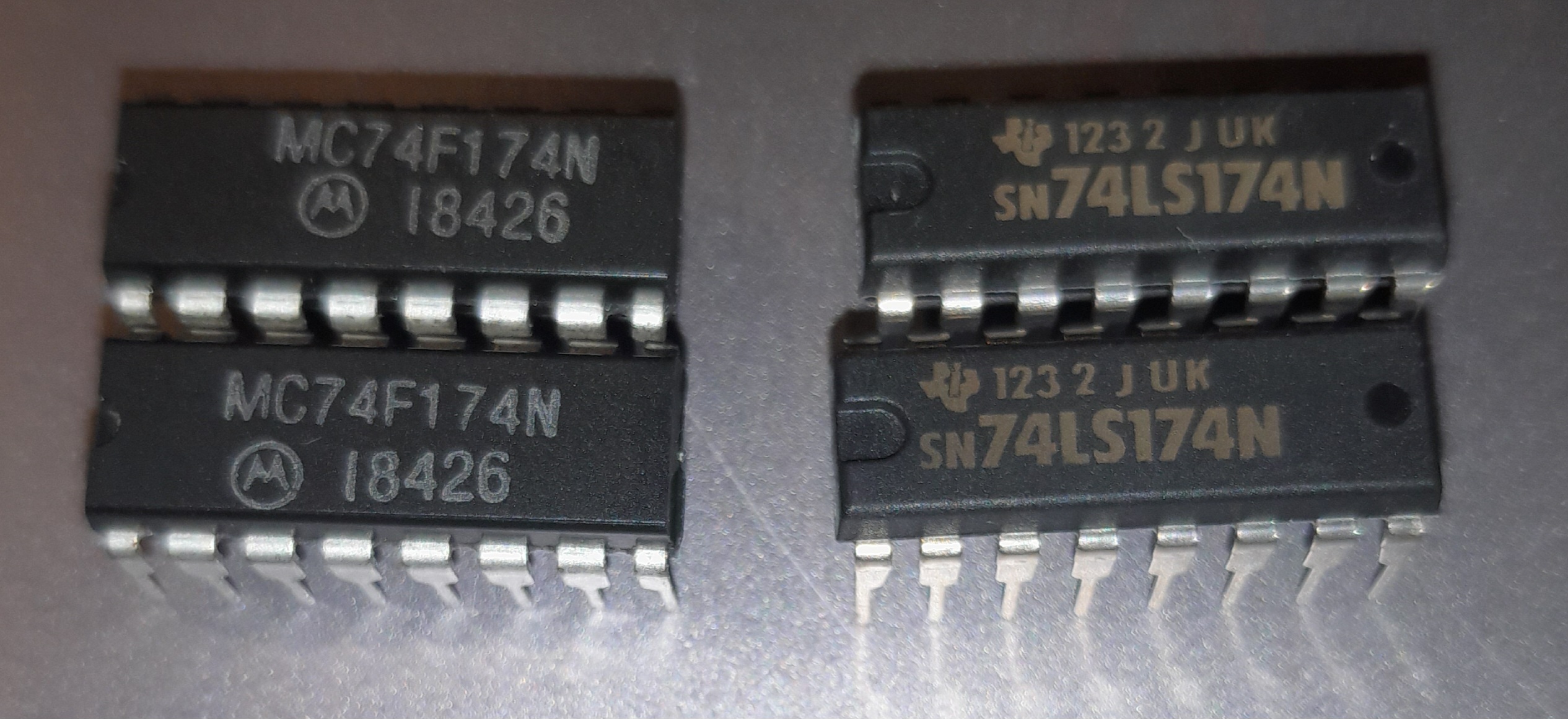

J ai chercher un peu à la sonde logique et j ai remarqué qu à chaque fois que je mettais la sonde logique sur certaines pattes des 74ls174 en a3 et c3 la cpu plantait... euh non c est des 74F174 que j ai mis, mais il y a 1 mois au Radio Broc de Cestas j ai acheté (entre autre) des 74ls174 d époque pour pas chère.
Je change le premier et refait la manipulation avec la sonde logique.... ça ne plante plus, je "tripote" le deuxième ça plante.
Je changé donc le deuxième refait mes tests, bouscule un peu la pcb, c est stable.

Enfin stable.... (je n ai testé que 10mn mais ca à l air vraiment mieux)

Les coupables et la solution en photo

#10
Je n avais pas vu ton post (j ai un jukebox à réparer depuis peu et ça fait beaucoup de wip en parallèles)

Tes wikis sont un délice, les explications sont claires et bien documentées.
Vraiment un plaisir de te lire.
#11
Ça refonctionne, j ai trouvé le (ou un) faux contact G3 quand ça fonctionne on l effleur et ça plante. Je n ai pas réussis à bien vérifier, le CI est trop oxydé. Je l enleve, refait au propre et on verra ensuite.


La je l ai déjà bien brossé pour faire des mesures.
#12
La PCB étant bien oxydée et les trous non métallisées c'est ce que j allais faire, refaire les soudures de mes supports côté composant et contrôler le reste à la loupe.
#13
Un petit coup d analyseur logique sur le proc.
La colonne adr c est l incrément de l analyseur
Le l'octet suivant c'est le bus d adresse 98 97 ...
Et ensuite c est le bus de donnée.



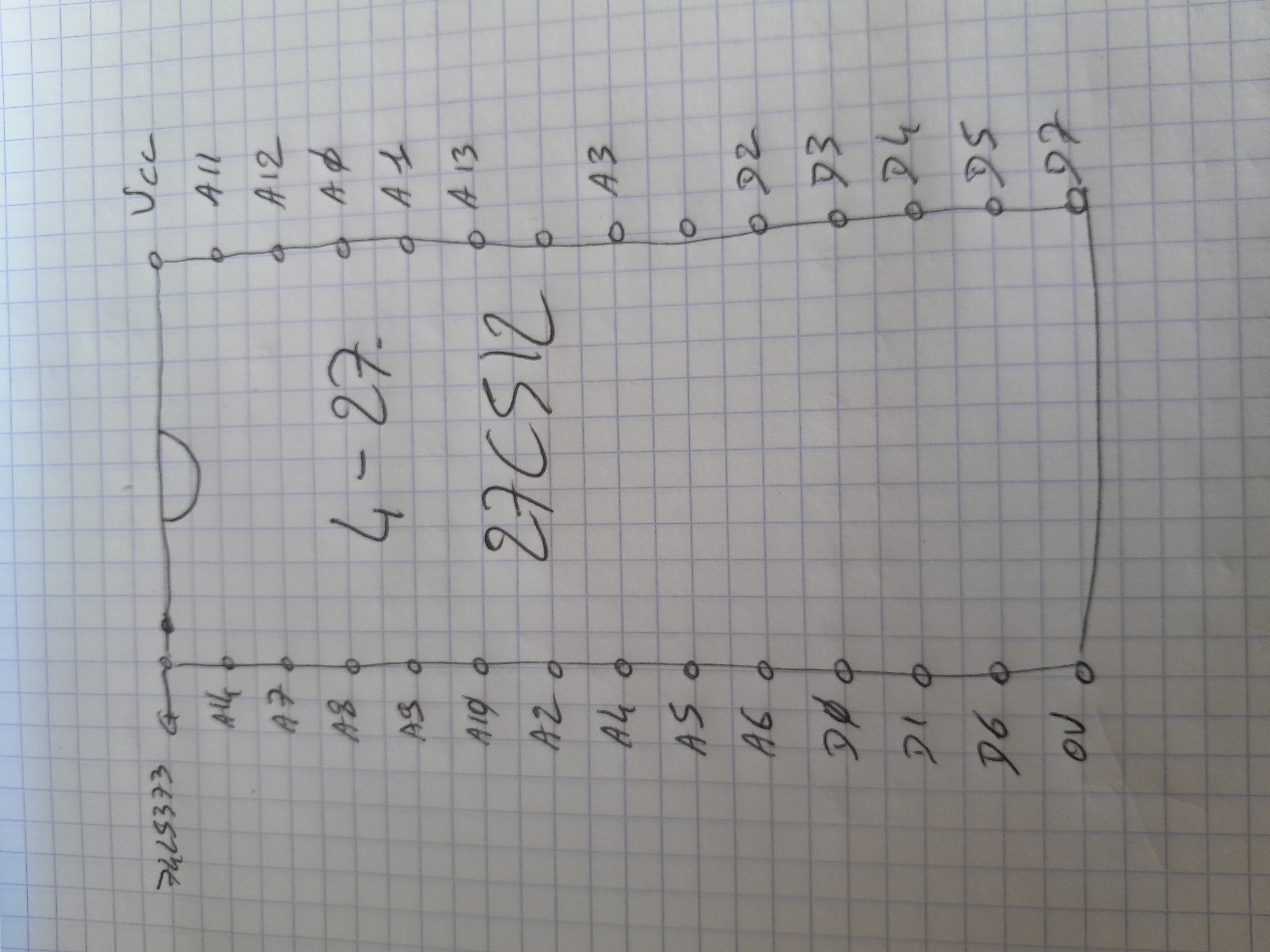

Ca manque de FF sur le bus de donnée, j ai essayé plusieurs fois et un seul FF ce n est pas asses, je pense que la lecture des ROM ce sont les FE donc il me manque un bit.

Je me dirige la dessus

Désolé si je passe du coq à l'ane mais sans schéma exact ce n est pas simple. Je cherche des pistes...
#14
Ouf, c est ok,
Je pense même que les 2 composants sont interchangeable sur cette pcb.

Mon souci venait d un CI que j avais changé hier, la piste était coupée. J ai eu du mal a le voir alors qu au multimetre j avais trouvé.L horloge n arrivait plus au watchdog donc rien ne fonctionnait.



Grosse frayeur quand plus rien ne bouge.
#15
Le CI illisible est un D3245 >:D



Je n'arrivais pas à le lire, et sur le moment j en avait conclu par un 75365. :-X

Les pattes d entrée que je cherchais sont en 2 et 7.

Et je crois bien qu il est mort maintenant(à cause de moi) :'(


#16
Un déterrage,
Tant que j ai bien en-tête le fonctionnement, j ai fait quelques tests.

J ai changé 2 3 CI qui me semblait douteux et j ai enfin trouvé l origine de la panne subite.

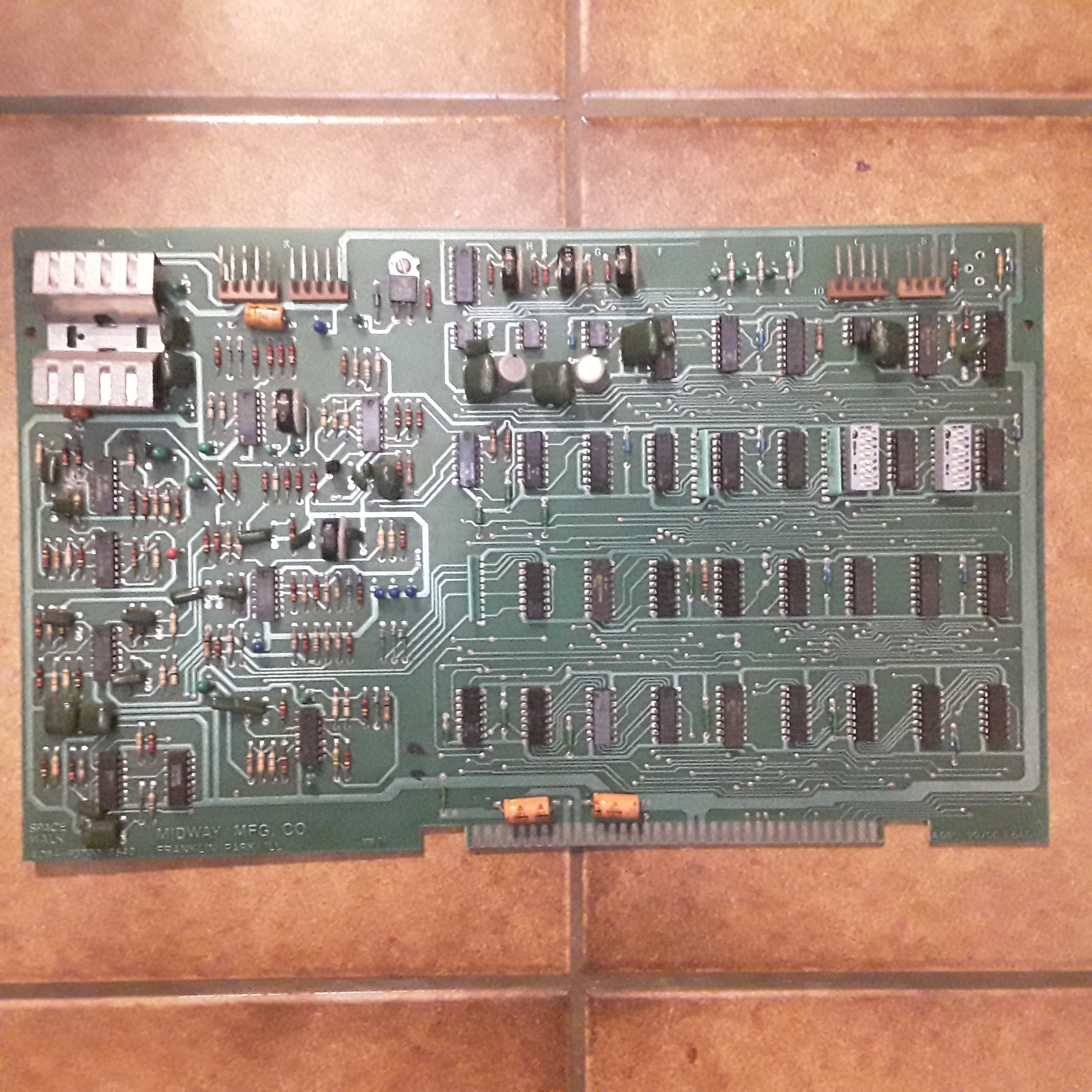

Je n ai pas pris de photo avant le changement mais c etait une patte qui avait cassée, la cpu a passé quelques années dans un hangar en bord de mer, et les composants sont pas mal oxydés.
Elle a du cassée quand j ai mis un test clip.

Mais il me reste un p...n de faux contact, un jours ça marche, le lendemain à moitié,  je tape sur un composant ça remarche... et je n arrive pas a mettre la main dessus.

Ne comprenant pas le comportement logique de la panne, je fais mon enquête à la loupe.
