Voilà ce que ça donne :

Ok je démonte ça tout a l'heure, il y a un gros retour de force dans le volant en tout cas ( j'aimerais donc le garder )
une fois la partie volant/pédale/boutons géré, a partie logiciel ça ira ( un teknoparrot fera l'affaire je pense )

merci encore pour ton retour

Voilà à quoi ressemble l'intérieur :

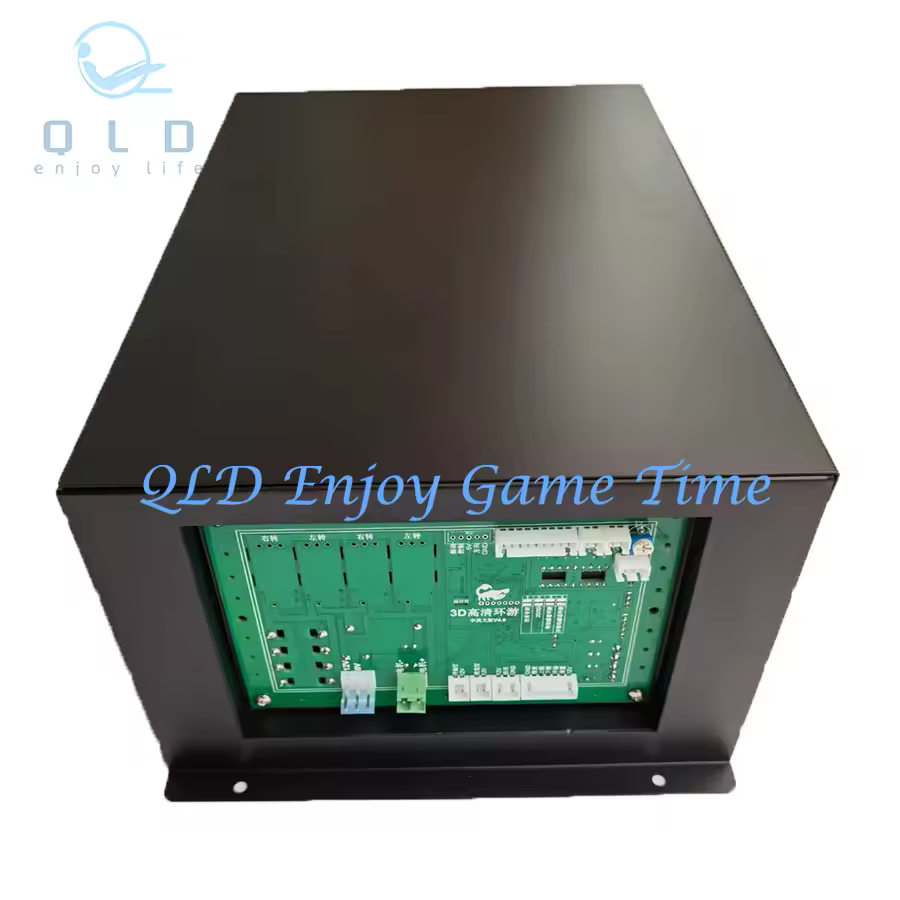

est ce que cette carte pourrait fonctionner sur une borne outrun chinoise ? ( le systeme a l'air propriétaire : https://ae-pic-a1.aliexpress-media.com/kf/Sd66658e7bb674be3b8b87d0a90c245fab.jpg_960x960q75.jpg_.avif )

aurais tu plus d'info ?

Je vais faire des photos de l'intérieur

Salut à tous, je viens d'acquérir une borne outrun 2 sp et j aurais besoins d'aide / info pour la passer en multi si possible :-)

Il s'agit d'un modèle chinois apparement

yes il s'agit d'un MGCD, mais rare et un peu cher :/

Salut à tous je reviens vers vous pour vous montrer le résultat final et la solution retenue ( trouvé par hasard )

- manette hackpad, relié directement en ump sur l'astrocity
- écran : sortie VGA de la dreamcast via un cable de CABOU, et utilisation d'un GBS8100 ( je trouve dommage que ce composant n'enregistre pas la config une fois hors ligne :/ )
- son : depuis le cable de CABOU, il y a une sortie son, j'ai donc pris un simple jack que j'ai mis sur un petit ampli et soudé sur le peigne jamma
- ampli audio : alimenté par le 12 volt du jamma
- dreamcast : gros coup de bol je me suis aperçu que le cable de l'ampli était le même que celui du pico psu, après avoir testé le son, je tente sur la dreamcast et ça a marché , j'ai découpé le cable d'alim du pico psu et je l'ai relié au 12 volt du peigne jamma et ça fonctionne nickel !

Voila , l'image est un peu terne je trouve, mais ça fait le taff.

SEUL point négatif, c'est que je doive allumer la dreamcast moi même car lors de l'allumage si le bouton est enfoncé elle ne boot pas, je vais donc déporter le bouton.

Voila grossièrement le résultat :



Merci encore pour vos retour

Salut Salut, Alors mon astro est en 110v effectivement elle a un simple adaptateur 110/ prise 220.

Concernant la dreamcast et après pas mal de recherche , je suis partit la dessus : https://www.amazon.fr/gp/product/B08T158WPS/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1 un abaisseur de tension 5v => 3.3 v

ce qui me permettra d'avoir tout à l'intérieur et de façon transparente, j'allume ça fonctionne

je vous mettrais une photo (si ça marche XD )

ps : merci pour la proposition de dreamcast JAP, j'en ai quelques une en stock

Merci a tous , je vais voir effectivement pour me brancher sur l'alim de la borne si c'est possible =)

Salut à tous, dans le but d'intégrer une dreamcast dans mon astrocity ce façon "propre", je souhaiterais que lors de l'allumage de ma borne, la dreamcast s'allume également.

- les hackpad son ok
- la sortie vidéo idem ( je suis passé par un gbs 8100 )

- l'alimentation je ne trouve RIEN de RIEN, si quelqu'un pouvait m'aider ? que ce soit directement sur la dreamcast ou via l'alimentation officiel ou via un pico PSU

Merci d'avance ^^

  Merci pour vos réponses mais malheureusement ce n'est pas indiqué sur la notice, de la nappe jamma j'ai ce connecteur ( avec le fil vert de mémoire qui correspond a coin 1 ) et est relié a ce branchement :







Je ne pense pas qu'on puisse faire autrement  ?

Bonjour à tous,

Nouveau dans le monde de l'arcade ( je trifouille depuis 2 ans sur du mamcab etc ... )

je viens de passer le cap en m'achetant une pandorabox 4 HD ( hdmi +VGA ) j'ai réussi a configurer les boutons, mais je n'arrive pas a brancher le monayeur

le pack que j'ai acheté est le suivant : https://www.aliexpress.com/item-img/Pandora-s-Box-4S-DIY-Arcade-Bundles-Kits-Parts-With-Power-Supply-Jamma-Harness-Joystick-Push/32767356953.html

Si quelqu'un pouvait m'aider ?

Merci d'avance

Effectivement

Merci Little_Rabbit

je pense que je vais quand même viré l'écran ( le mettre de côté ) car les couleurs sont effectivement pas top top ...

- installé l'écran lcd
- installer un pi à l'intérieur, en laissant tout le reste ( cartes électroniques qui sont présentent ... ) et refaire proprement la façade ( monnayeur etc ... )

ok merci pour les infos.

Je n'ai pas réussis à identifier le model , si je vous met des photos de l'intérieur ??


par contre j'ai une version cheaté de SF2 :-/

- 3 boutons seulement
- Dès qu'on a presque battu un perso, il est remplacé par ryu

je confirme que les couleurs ne sont pas top top au niveau de l'écran.
