Citation de: archeo le Jeudi 04 Septembre 2025, 13:20:49 PM@Coolfire => team Batocera pour toi ? Pourquoi ce choix par rapport aux autres possibilités (Recalbox, Retropie, Lakka...) ?

Un détail qui pour moi était important : il gère nativement un vrai DMD avec ZeDMD. J'adore les DMD. Et il me semble que ça s'installe facilement. Mon seul regret : c'est sous Linux donc pas d'emulateur de flippers VPX.

Je ne suis pas un spécialiste mais je me demande pourquoi s'embêter avec un Pi 4 ou 5 alors qu'un mini PC NUC ne coûte pas plus cher (voir moins) qu'un PI 5, avec à mon avis plus de possibilités (plus d'usb, 2 port hdmi etc..) et bien plus performant sans prendre beaucoup plus de place...

Un mini PC avec Batocera Linux et roule !

Si je suis dans l'erreur, je veux bien que l'on me remette dans le droit chemin

Je vais laisser les spécialistes répondre pour les questions arcade mais concernant la fabrication du meuble, je suis adepte du simple MDF (19, 15 et 10mm suivant les parties)
Ça se trouve facilement et partout en magasins de bricolage,
Ça se travaille plus facilement que le contreplaqué sans faire d'éclats à la découpe, y compris la rainure de tranche pour le T-molding,
La surface a une finition toujours lisse et uniforme,
Les stickers adhèrent parfaitement...

Pour la protection de l'écran je préfère du vrai verre. Ce n'est pas plus cher que le plexi, ça ne se raye pas comme le plexi et ça se nettoie plus facilement.

Bon montage !

Merci

La suite...

Comme je ne veux pas que ça fasse "mini bartop" mais plutôt "mini fullsize" je fabrique un support :


Les trous permettent de recevoir les pieds de la partie supérieure pour un centrage parfait.












Un trou pour insérer une bande de LEDs








On pose la machine sur son support... ou pas. On peut ainsi choisir la configuration la plus adaptée à son envie du moment et à la hauteur de la table sur laquelle elle est posée... jeu debout ou jeu assis par exemple.

Les LEDs des boutons et celles de la bande RGB seront commandées par le micro-contrôleur, lui-même commandé par le programme en fonction des besoins du jeu...
Mais pas de câble à brancher ou débrancher un système avec 3 ressorts et 3 contacts permet de passer l'alimentation à la bande LEDs du bas par simple contact quand les 2 éléments sont réunis.











Enfin comme d'habitude j'ai démonté les boutons d'arcade pour leur ajouter des libellés qui vont bien







À bientôt

Citation de: Little_Rabbit le Mercredi 27 Août 2025, 09:59:03 AMComment as-tu réalisé l'arrondi du panel ? Ce sont deux morceaux collés avec un angle de 100° environ, puis usinés/poncés ?

Merci ms'ieur !

Non, c'est un quart de rond de 10mm mastiqué/poncé qui fait le joint entre les deux parties  plates

Merci à vous deux

Citation de: CoolfireCe support n'est pas symétrique à cause du bord de l'écran. C'est calculé pour que l'image visible de l'écran soit au milieu de la machine en largeur.

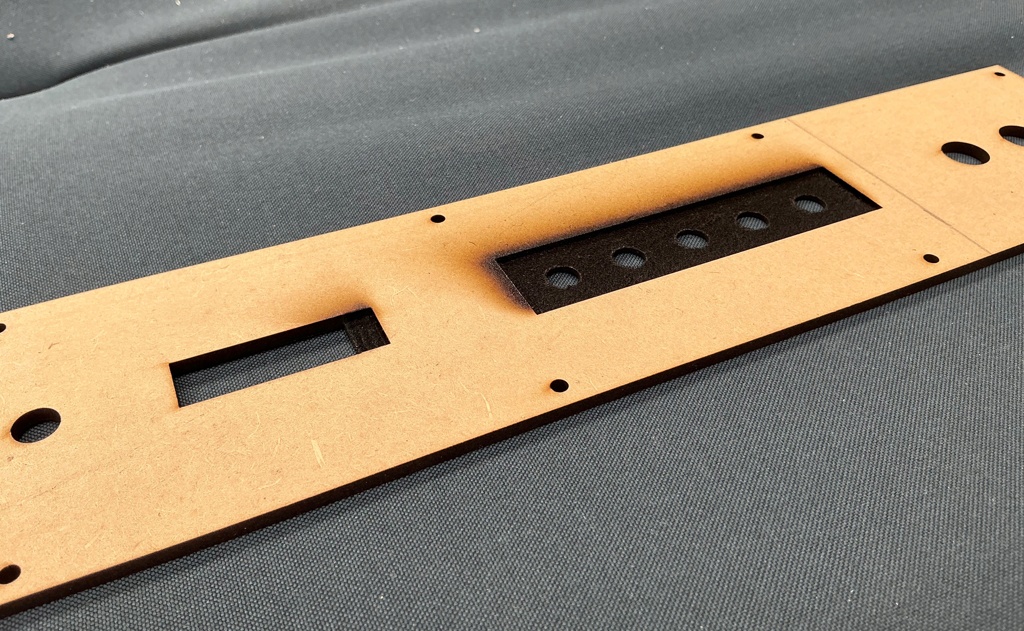

Pour que l'écran semble au milieu et pour cacher les encoches pour les prises, j'ai dessiné et découpé un bezel dans une plexi noir brillant de 2mm...

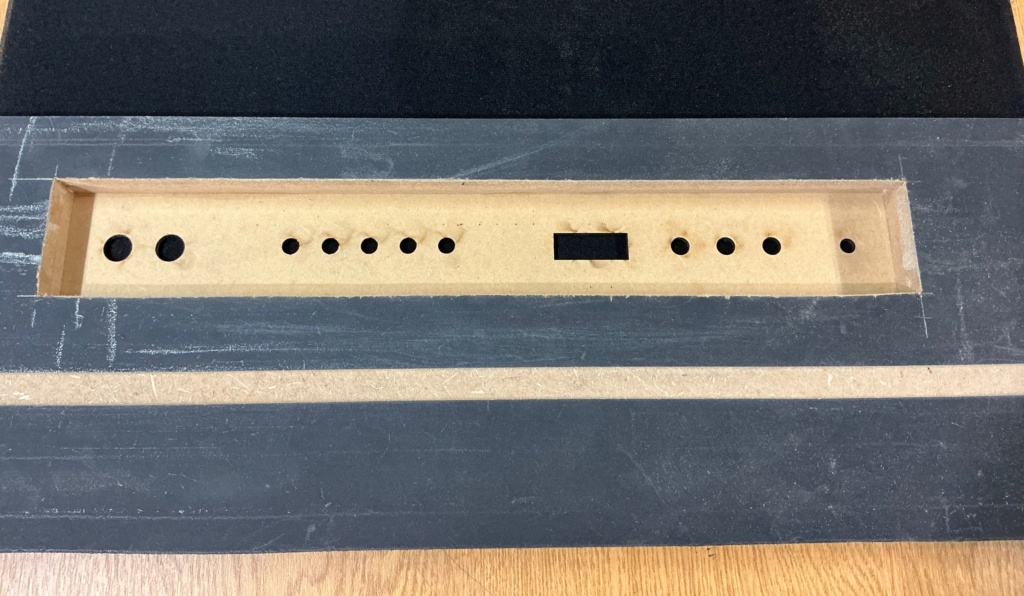

Les trous pour les petits boutons sont plus grands, ainsi les boutons sont légèrement encastrés.





Ensuite c'est début du montage avec le collage des pièces principales

Faute de mieux, je crois que je suis dans la bonne rubrique pour présenter mon nouveau petit projet, un peu différent.
Mais si vous n'en voulez pas, j'arrête et vous effacez

Je commence à manquer un peu de place alors je voulais tenter de faire une mini machine... Si j'aime le résultat final j'en ferai d'autres au même format...

Pour changer un peu de l'arcade je vais faire un jeu de casino : un Vidéo Poker.
J'ai travaillé quelques années les logiciels pour un grand groupe de Casinos, donc c'est un peu mon domaine

La machine fera environ 25cm de large et entre 50 et 70cm de haut. Ça fait environ 40% de la taille normale d'une machine d'arcade.

J'ai commencé par acheter l'écran pour définir la taille définitive. Il sera en mode portrait et la première étape est de faire son support sans oublier les encoches pour les prises. Les encoches sont réduites au minimum grâce a l'utilisation de prise mini HDMI et USB coudées.

Ce support n'est pas symétrique à cause du bord de l'écran. C'est calculé pour que l'image visible de l'écran soit au milieu de la machine en largeur.

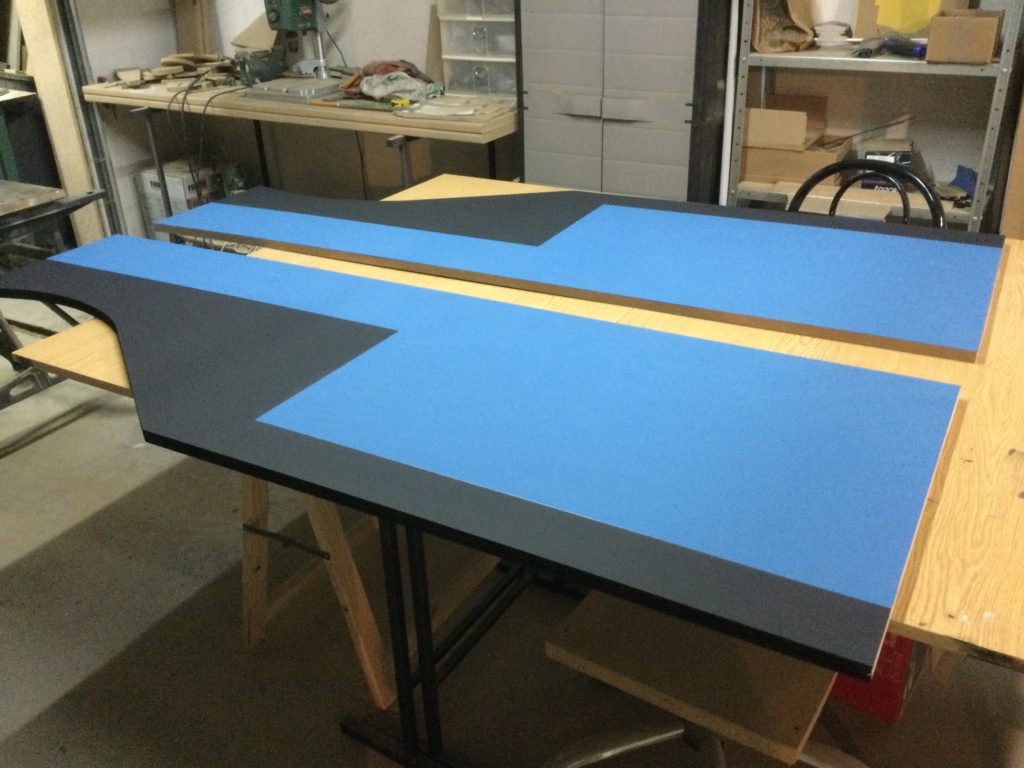

Ensuite je dessine les côtés. Je suis contraint par la taille de ma découpeuse





Et je lance les découpes...




...dessin et découpe d'autres pièces




Et un peu de peinture et masticage avant de commencer l'assemblage



À bientôt pour la suite

Avant-dernière étape de la fabrication du meuble qui fera peut-être plaisir à Zedrummer s'il passe par là : la pose du DMD

D'abord par derrière :








Devant, avant la pose du plexi




Avec le plexi




Et allumage











Il n'y a plus qu'à faire découper la vitre et c'est terminé pour le meuble.

Ensuite ce sera l'installation, configuration du soft et branchement du PC.

Fin du WIP. Je ferai une photo finale avec le soft et un jeu affiché.

Merci à vous

Citation de: Little_Rabbit le Lundi 11 Août 2025, 08:51:32 AMTu lui appliques une fine couche de peinture noire, puis tu effectues la gravure laser ?

Oui c'est exactement ça

La suite et presque fin

La découpe, cachage et peinture du plexi de protection du DMD et la pose du T-molding













Et un de ces détails inutiles que j'affectionne et qui font mon bonheur :
Plaque d'alu poli, peinture de fond, dessin et utilisation de la graveuse laser

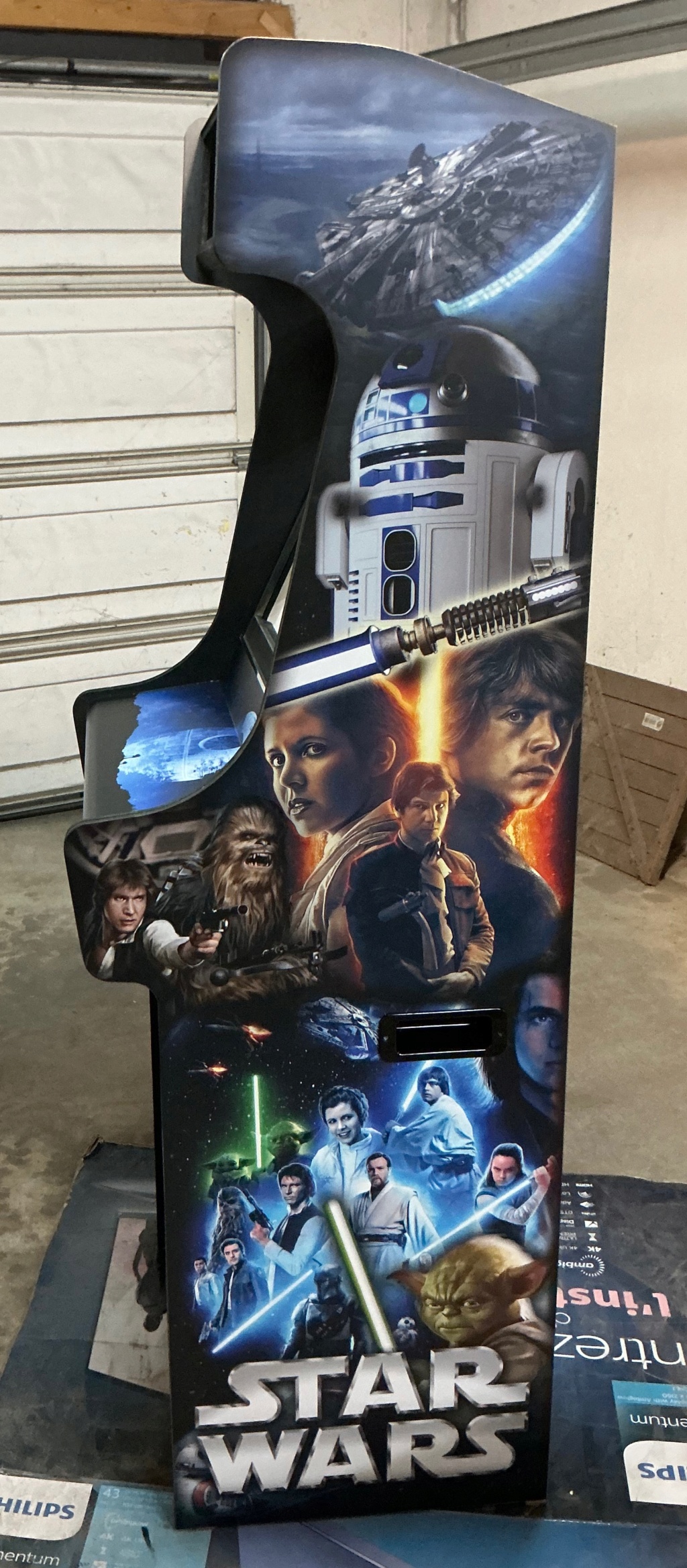

Le dos est fixé et les strips de LEDs pour l'ambilight également

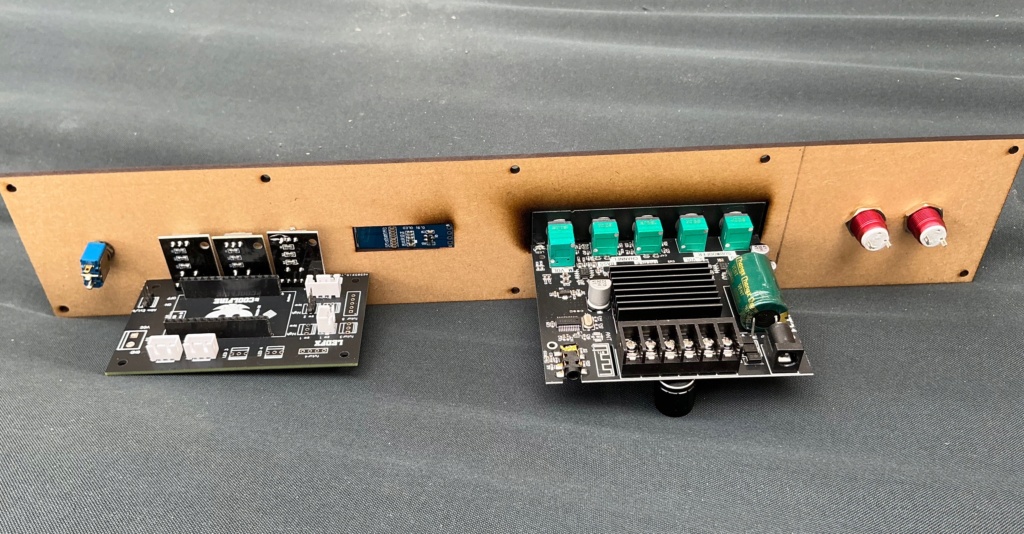

J'ai terminé le programme de gestion des animations LEDs, je peux donc fixer le PCB et compléter le panneau de réglage












L'ambilight claque un max avec ses 150 LEDs

Merci bien !    Ça fait plaisir quand quelqu'un s'intéresse

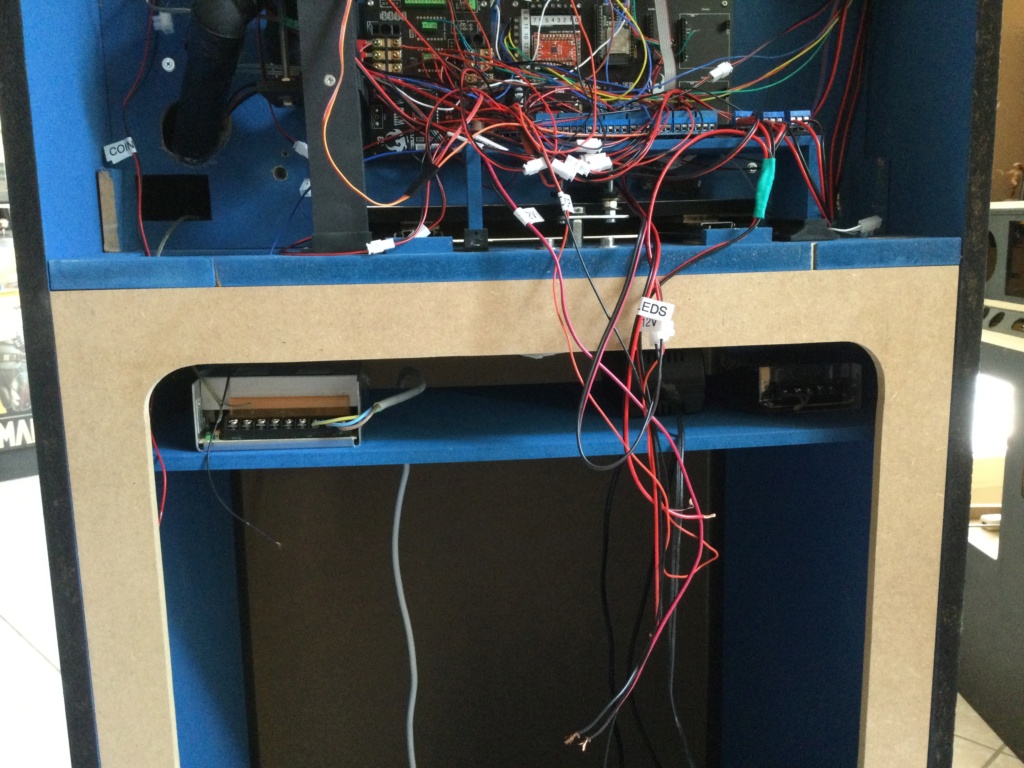

Suite du câblage avec la connexion de tous les boutons. Faut réfléchir un peu sur le chaînage du 5V des leds car les câbles fournis ne sont pas bien longs

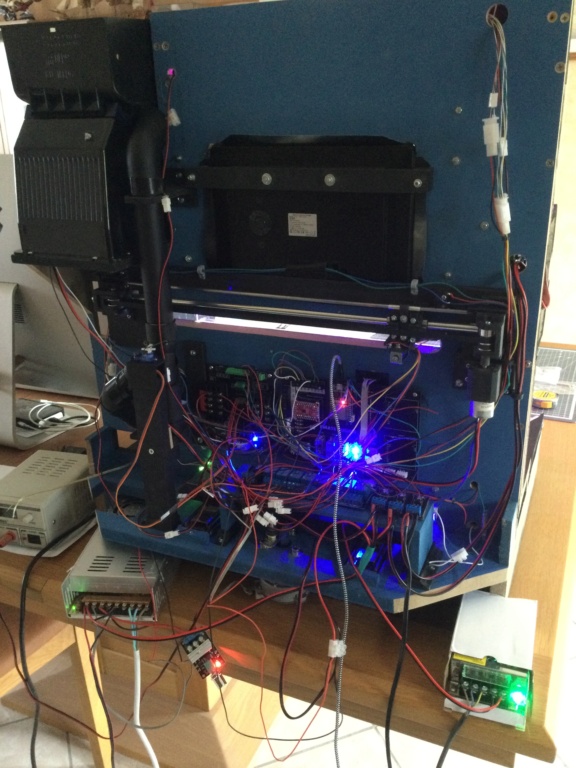

Ça commence à faire un petit bazar...






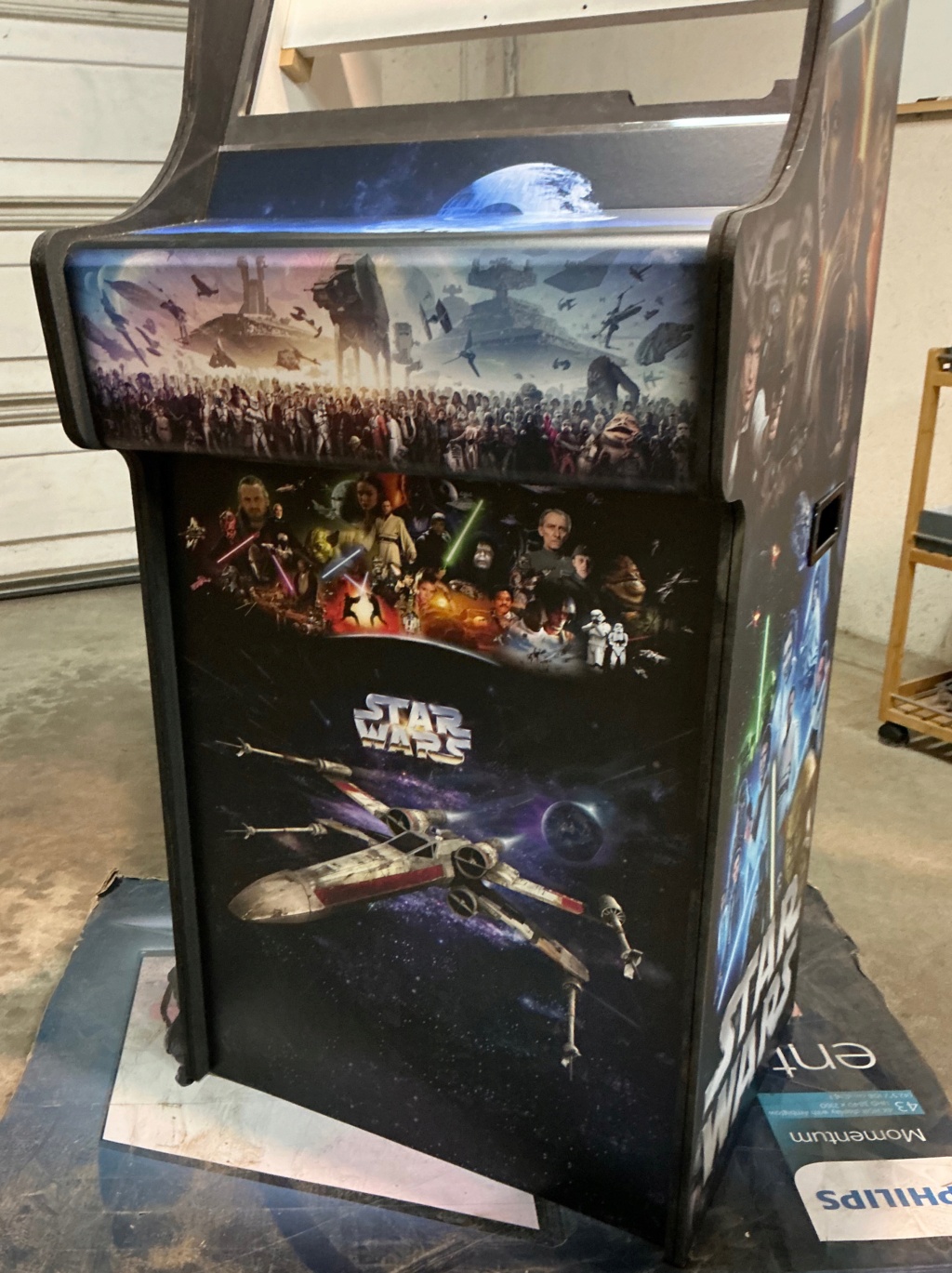

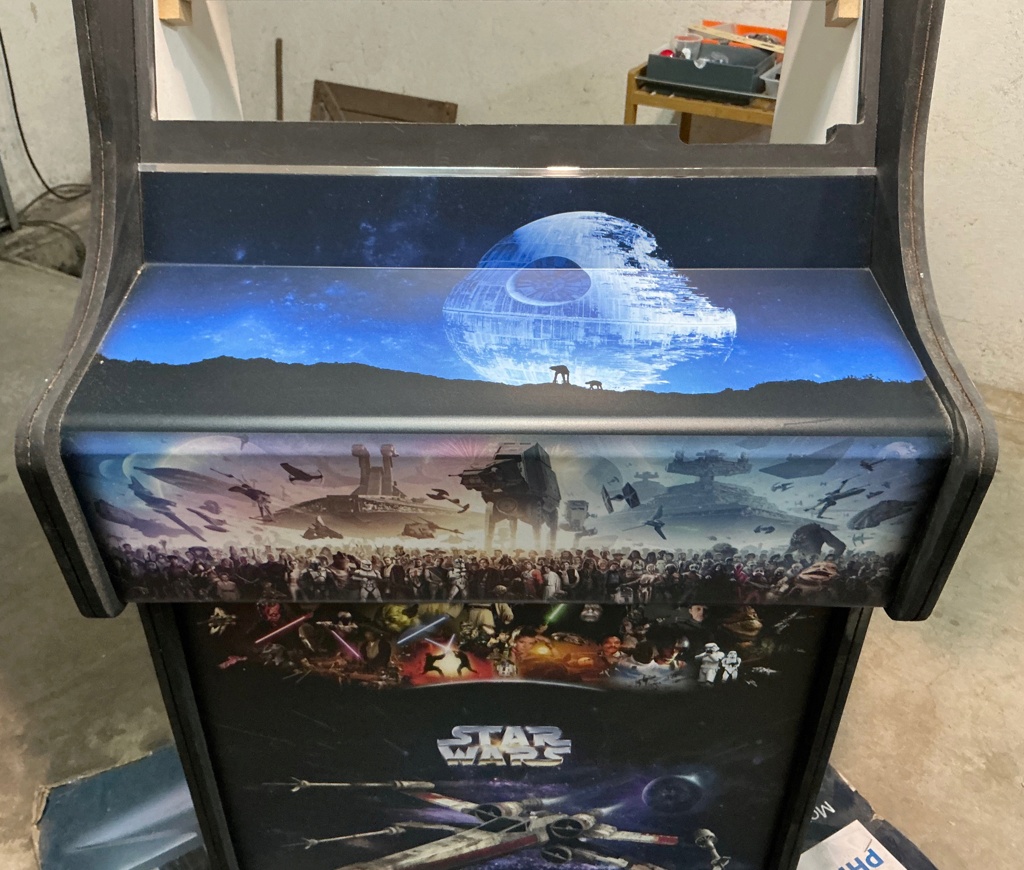

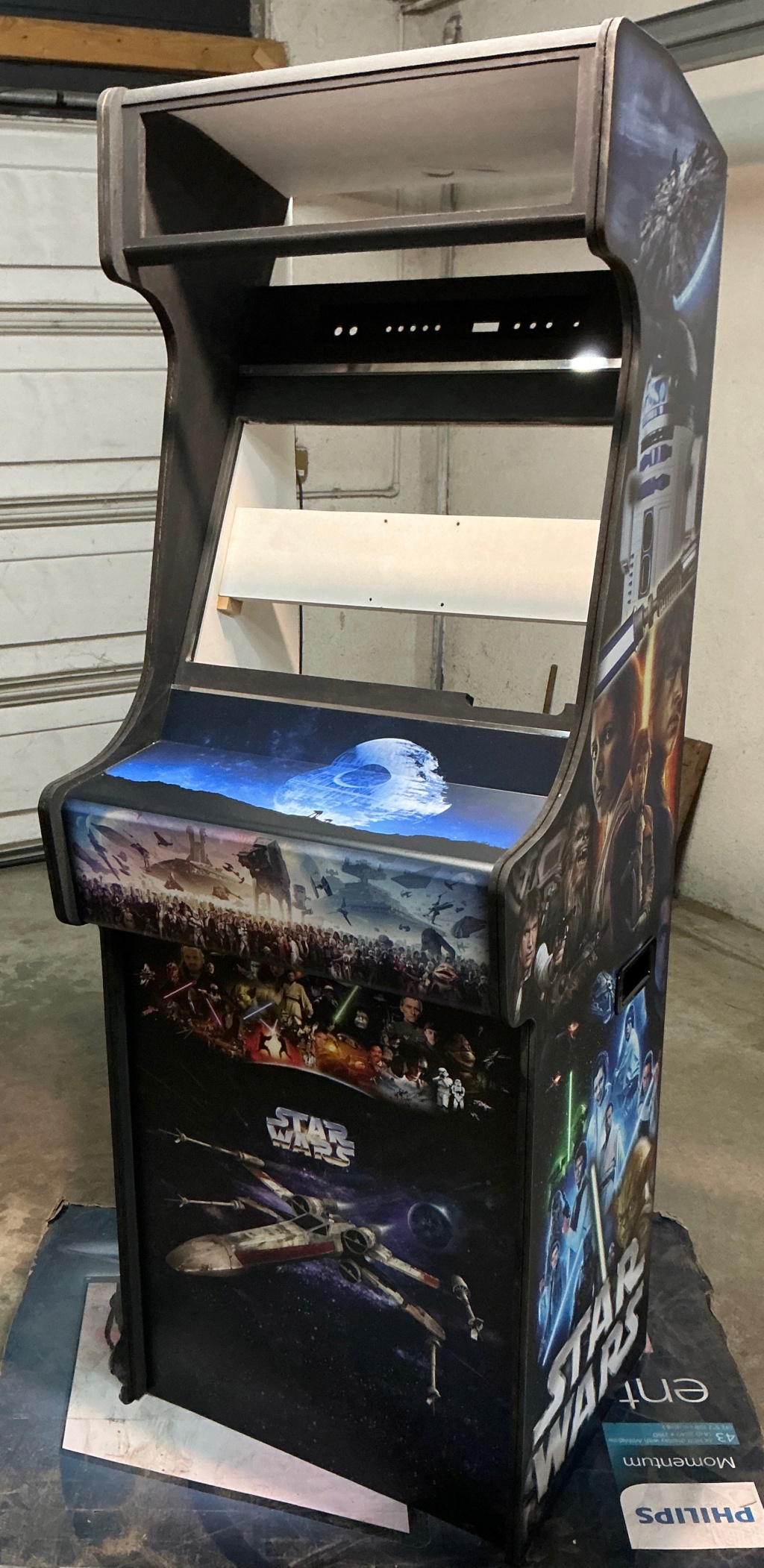

Preview

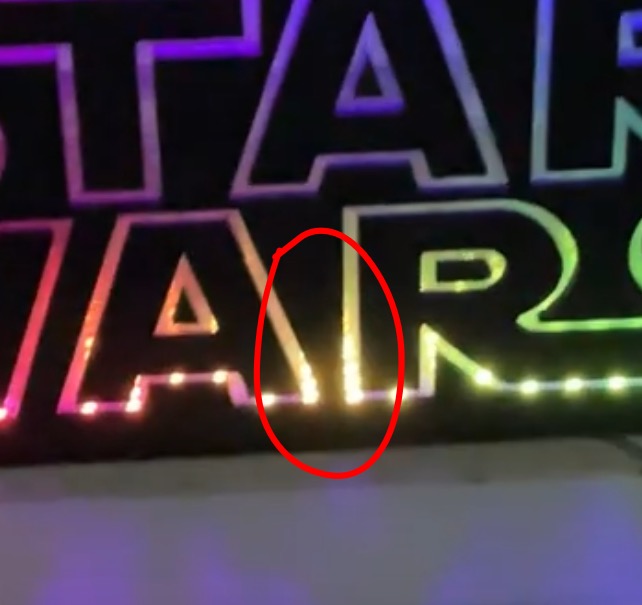

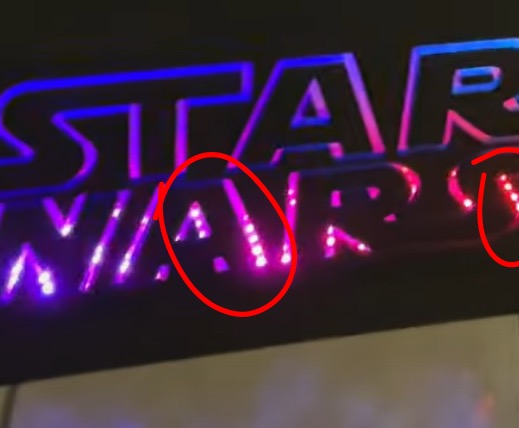

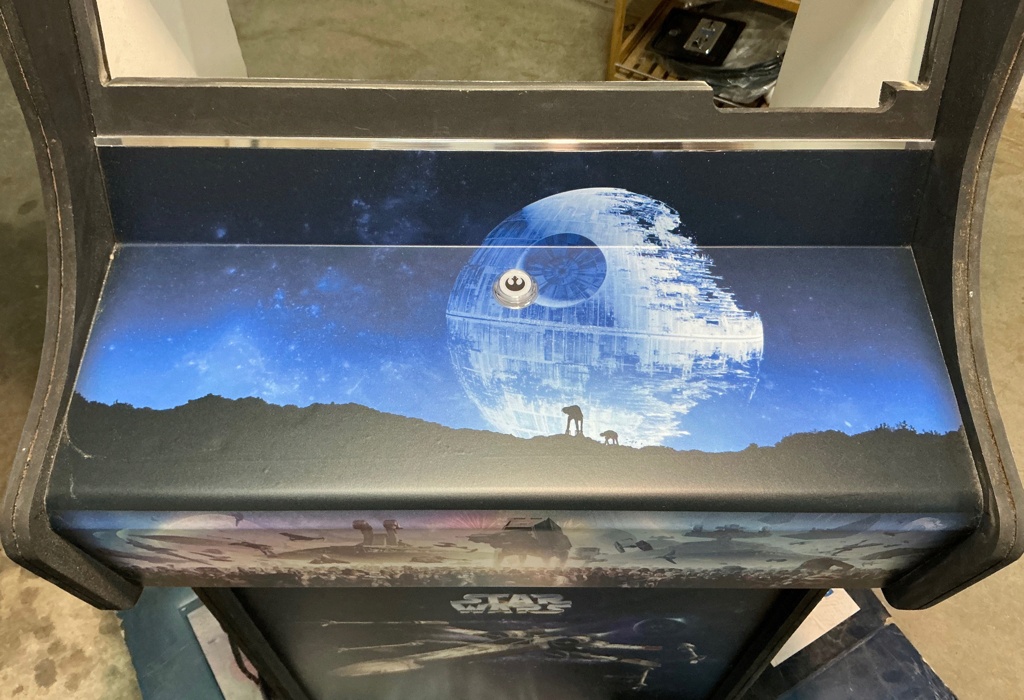

L'éclairage des boutons cachés sous le panel control illumine la déco d'une façon intéressante

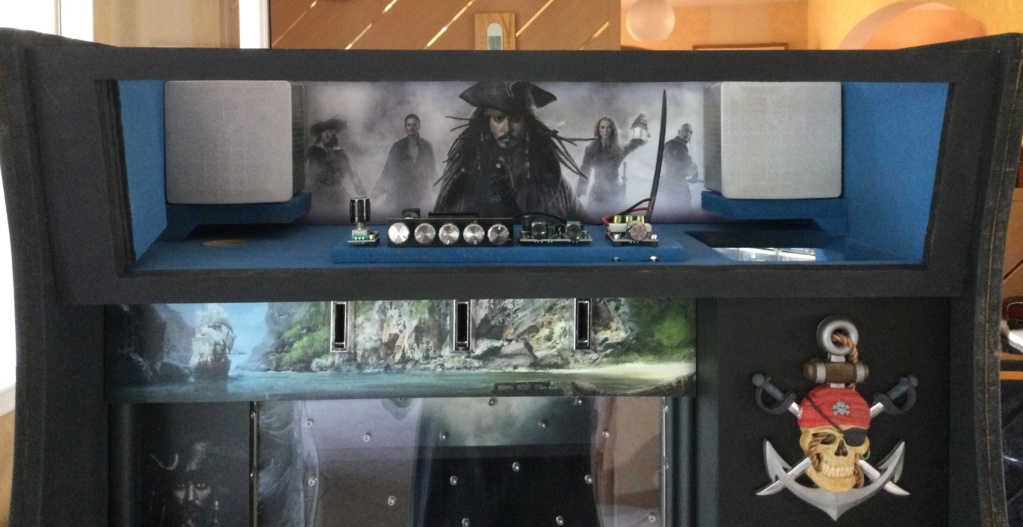

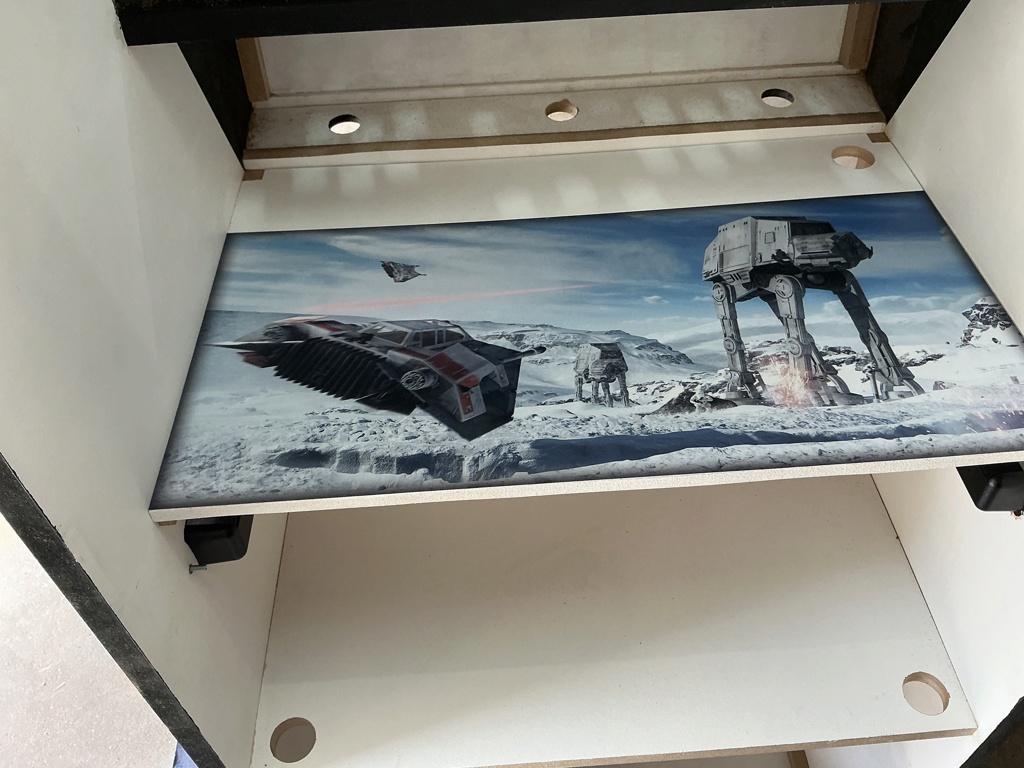

La suite avec la pose des HP et de leurs grilles...






Le panneau de Yoda tient désormais en place avec des aimants...

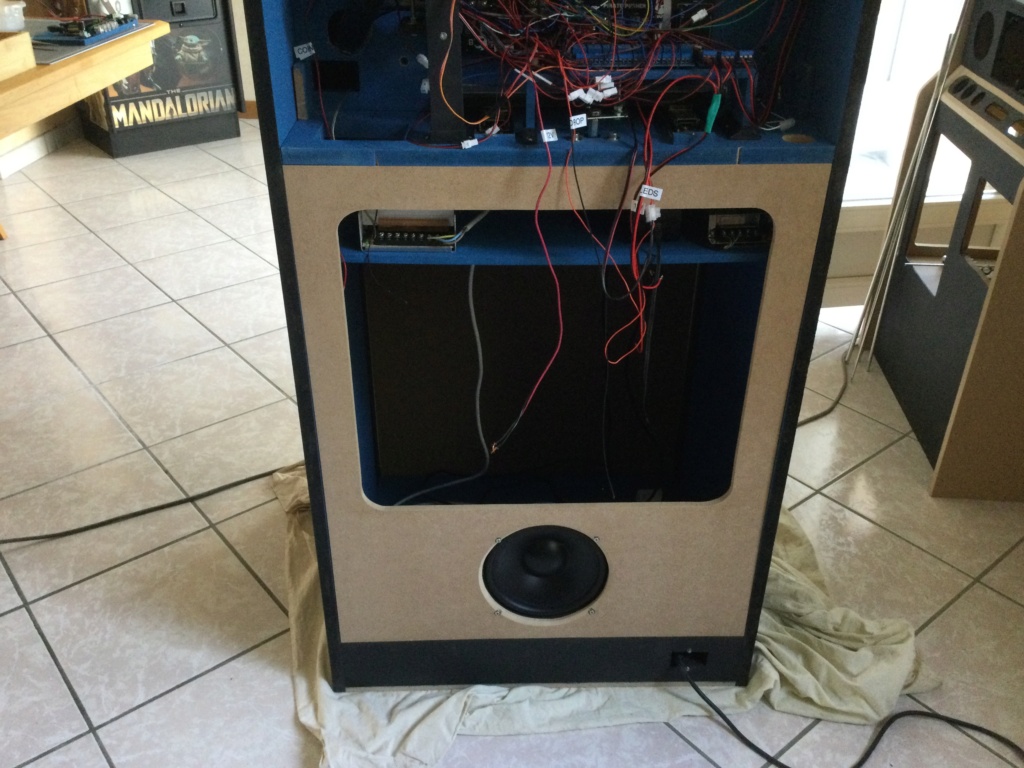

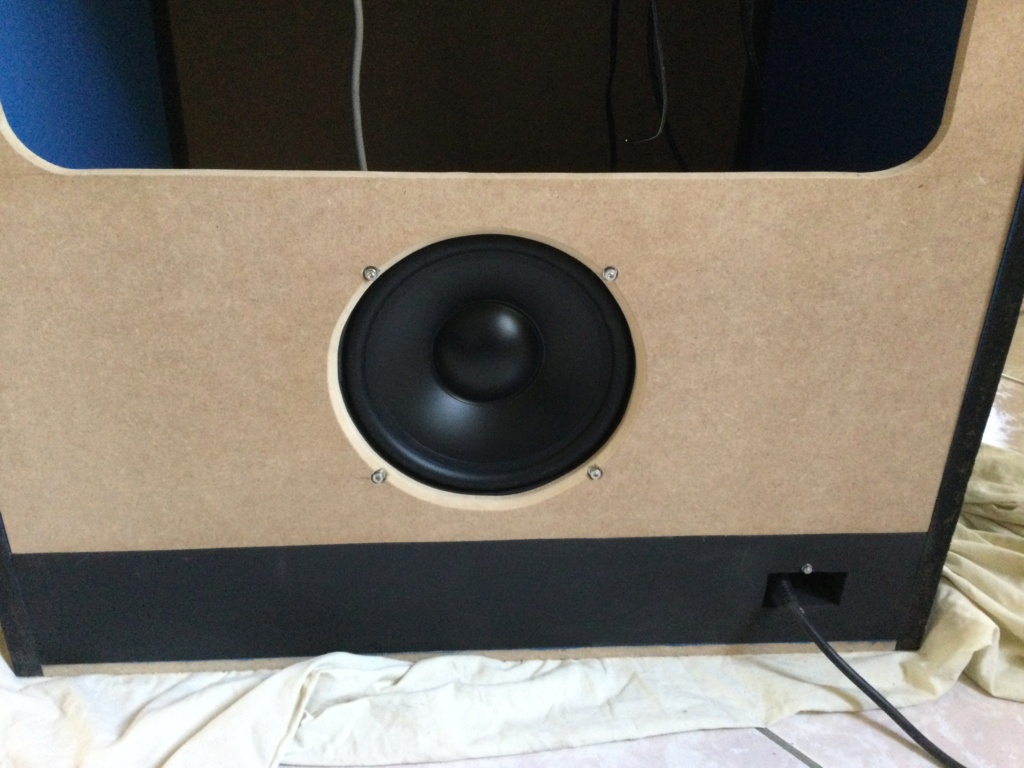

... le woofer avec sa protection en tissus acoustique...

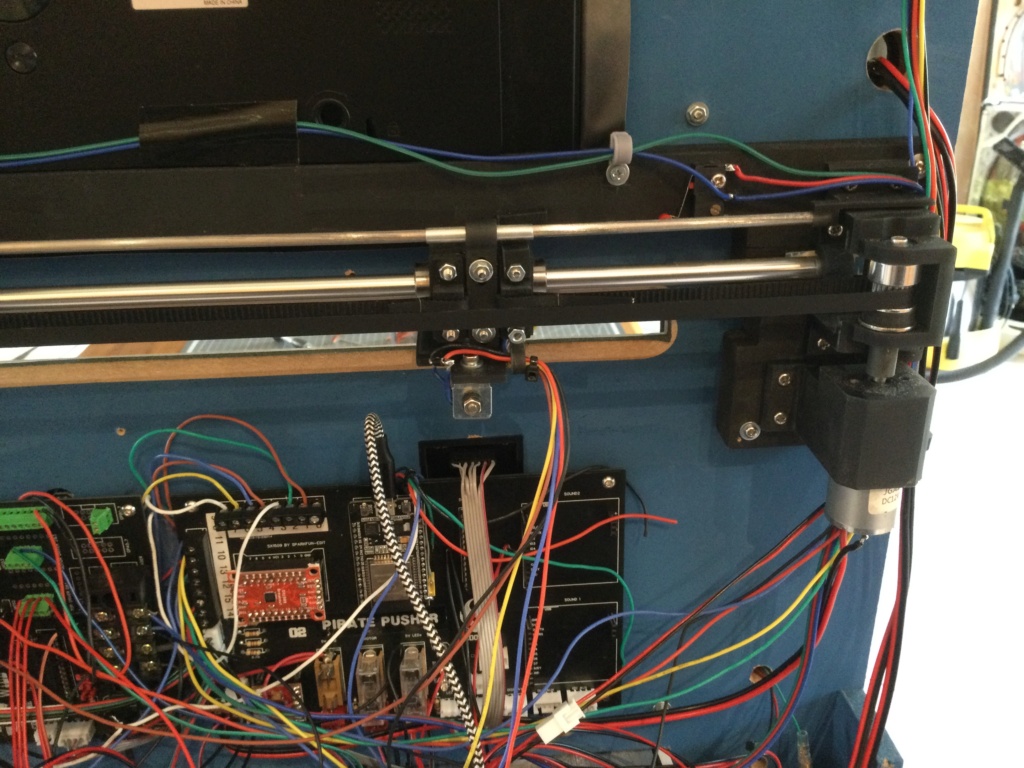

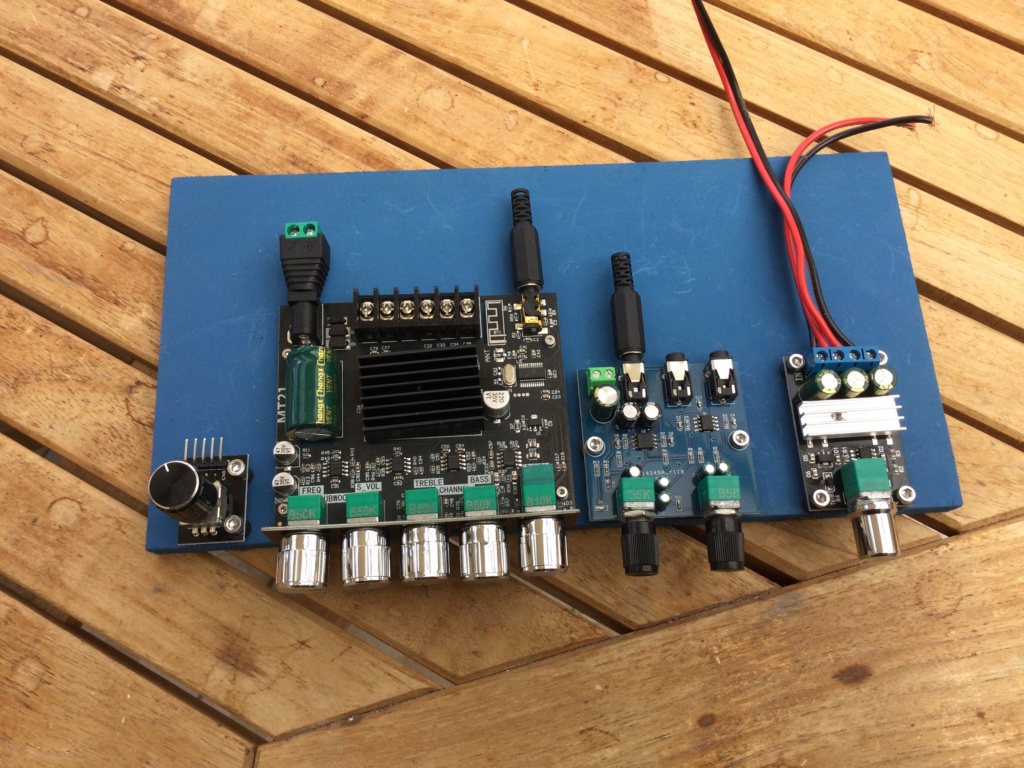

... et début du cablage

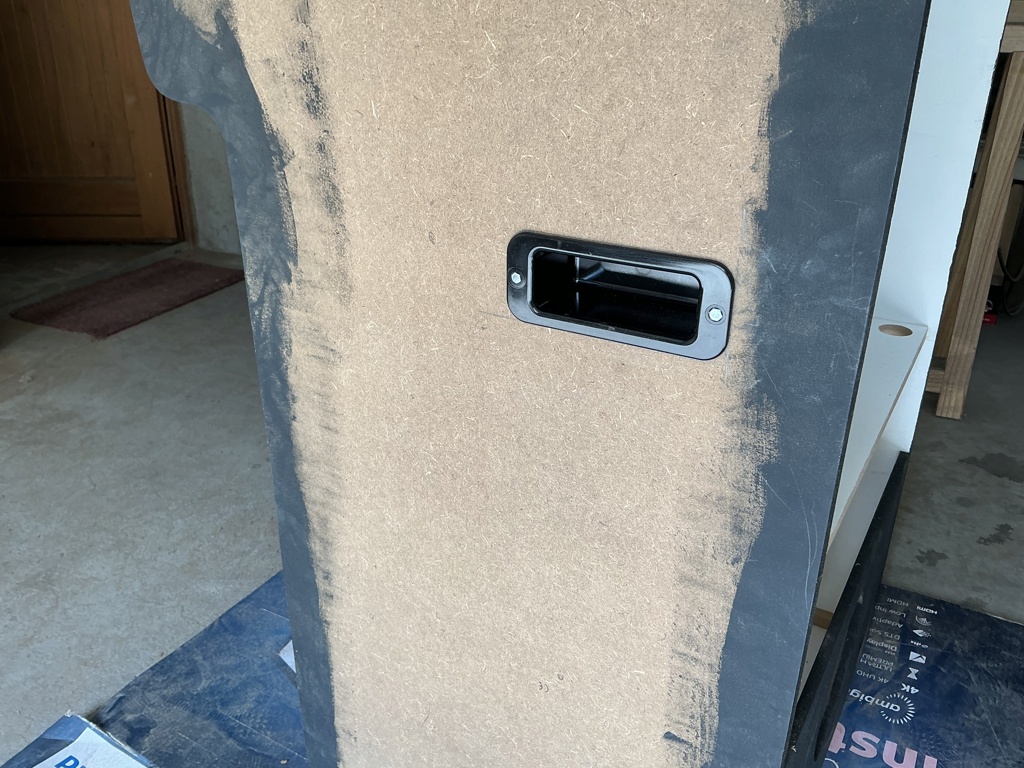

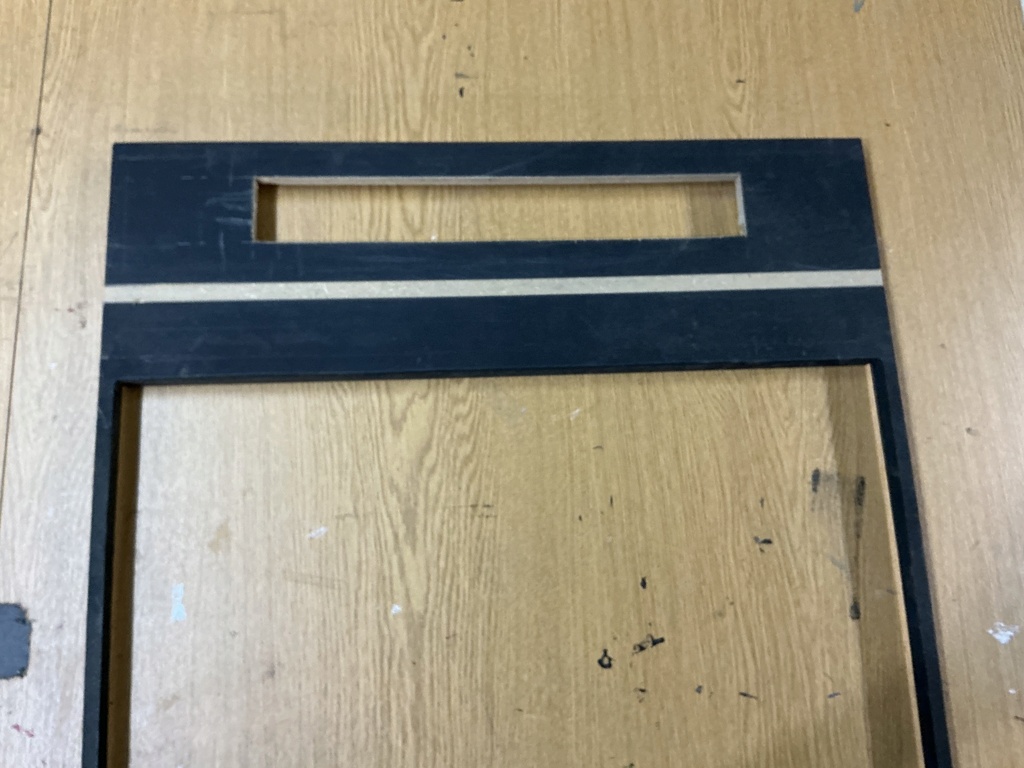

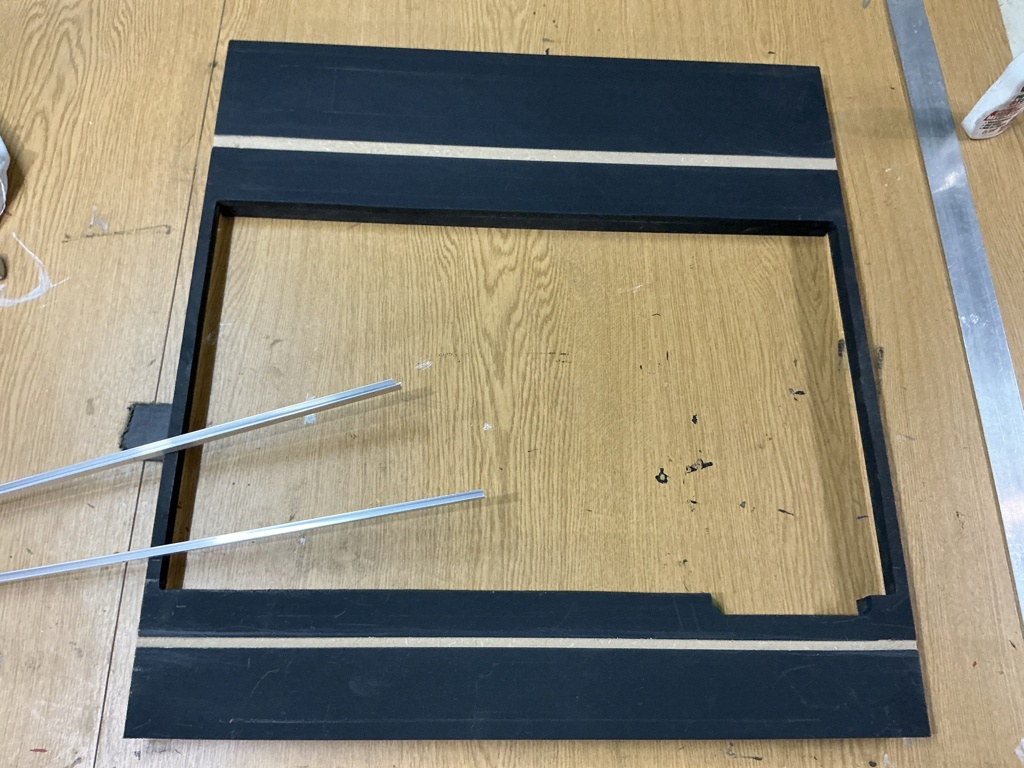

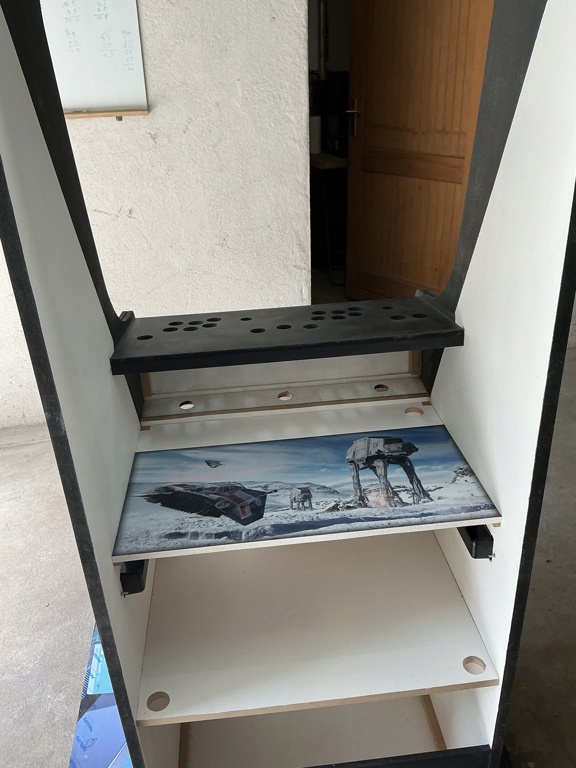

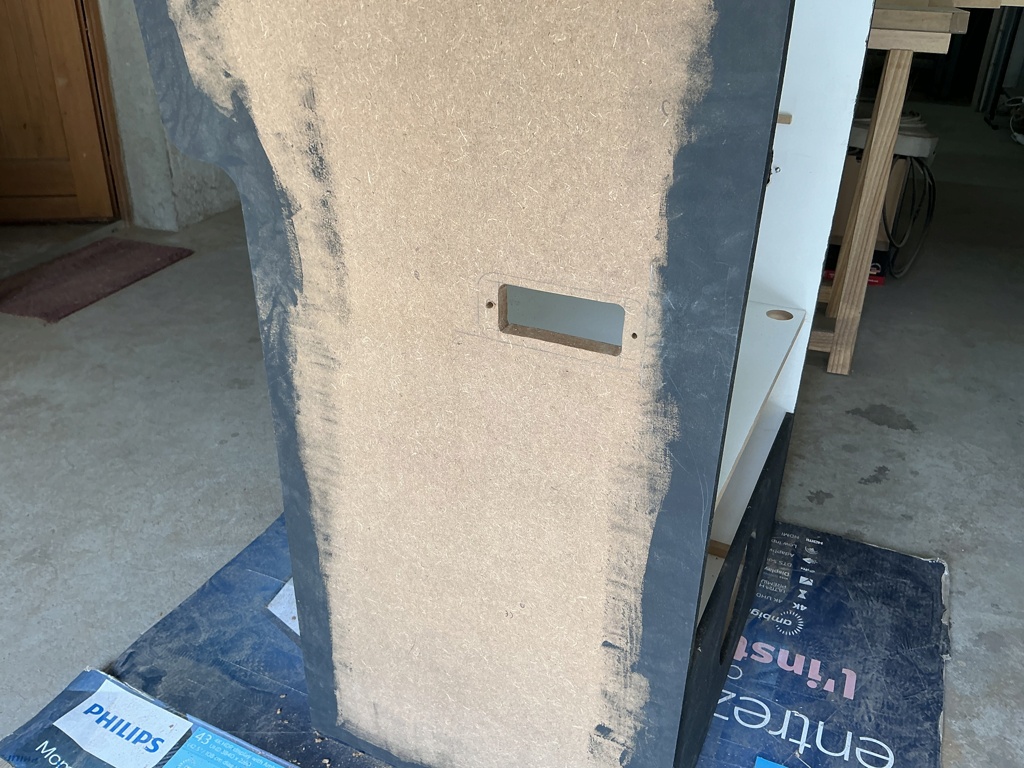

Découpe des portes dans le panneau AR et défonce d'une rainure de chaque côté pour les bandeaux LEDs de l'ambilight...

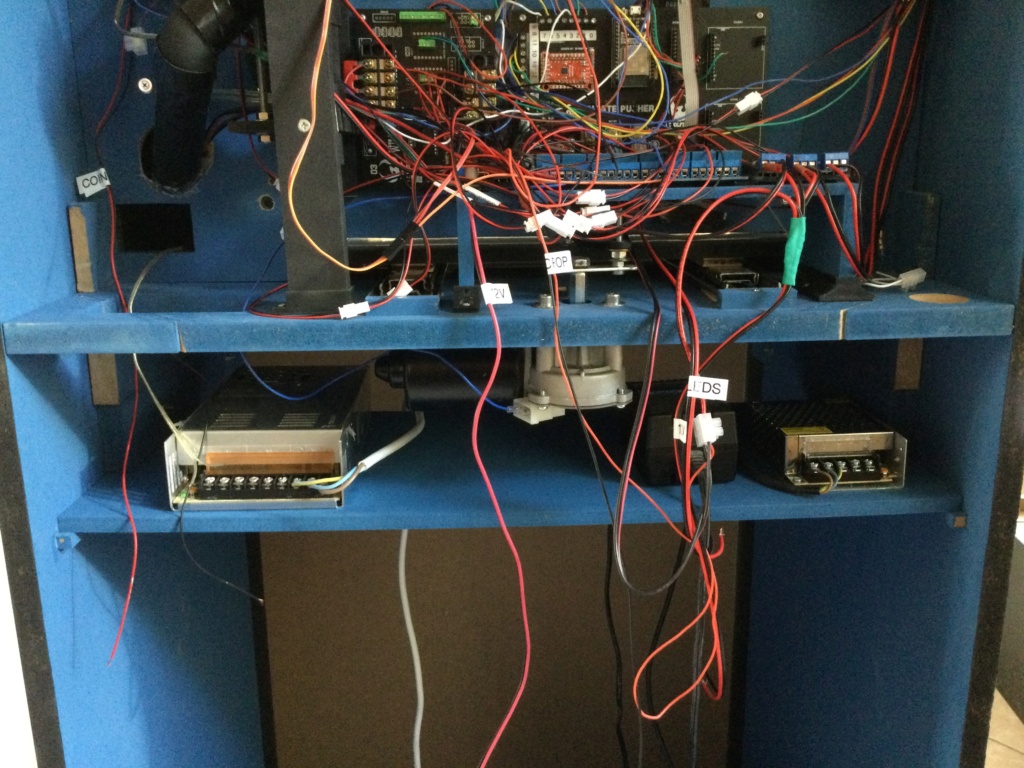

... suite du câblage et peinture du panneau AR

Merci à vous

Ça continue :

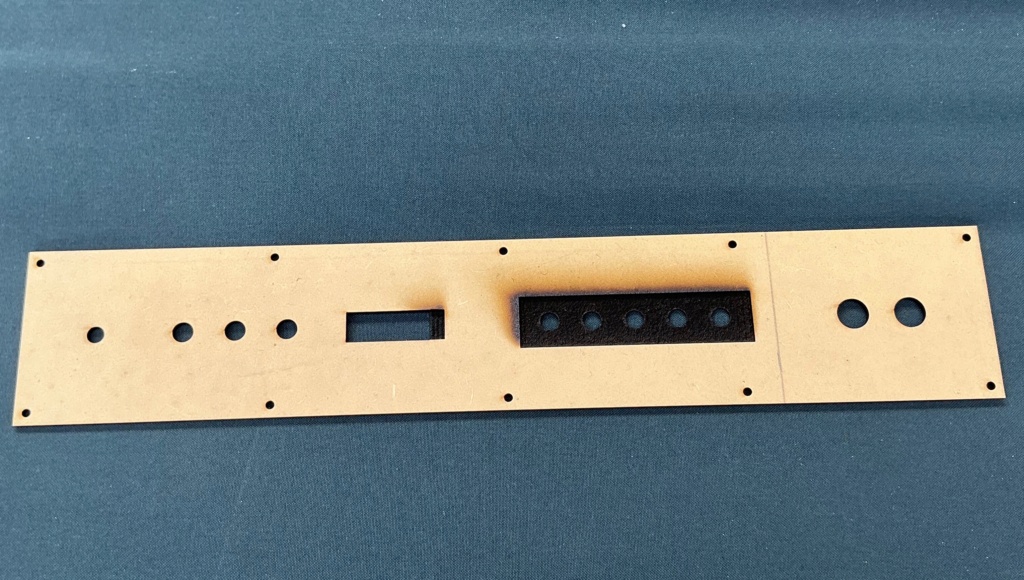

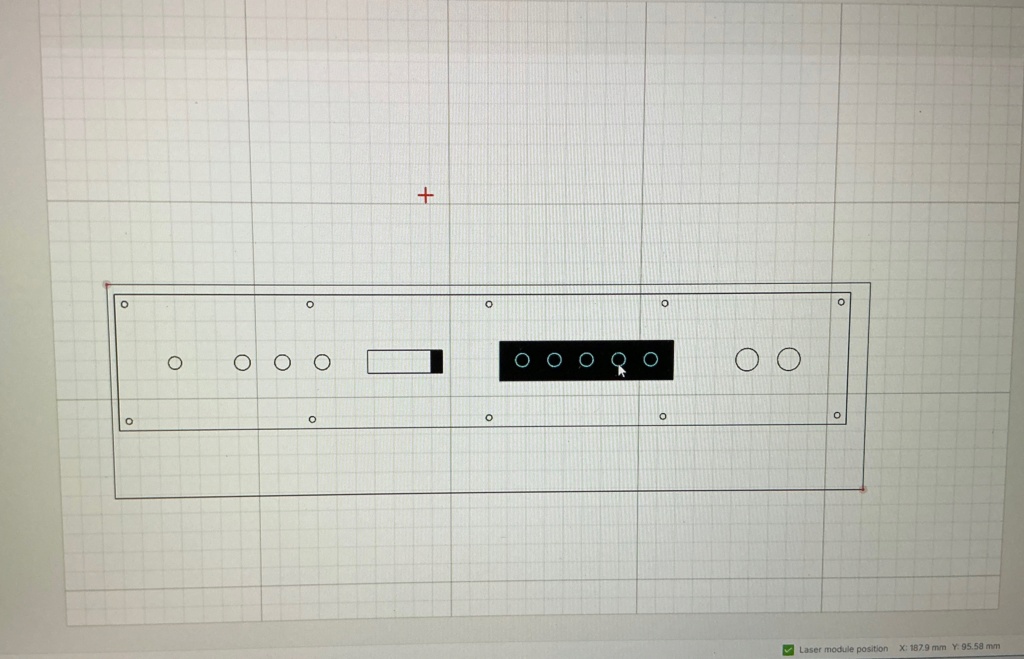

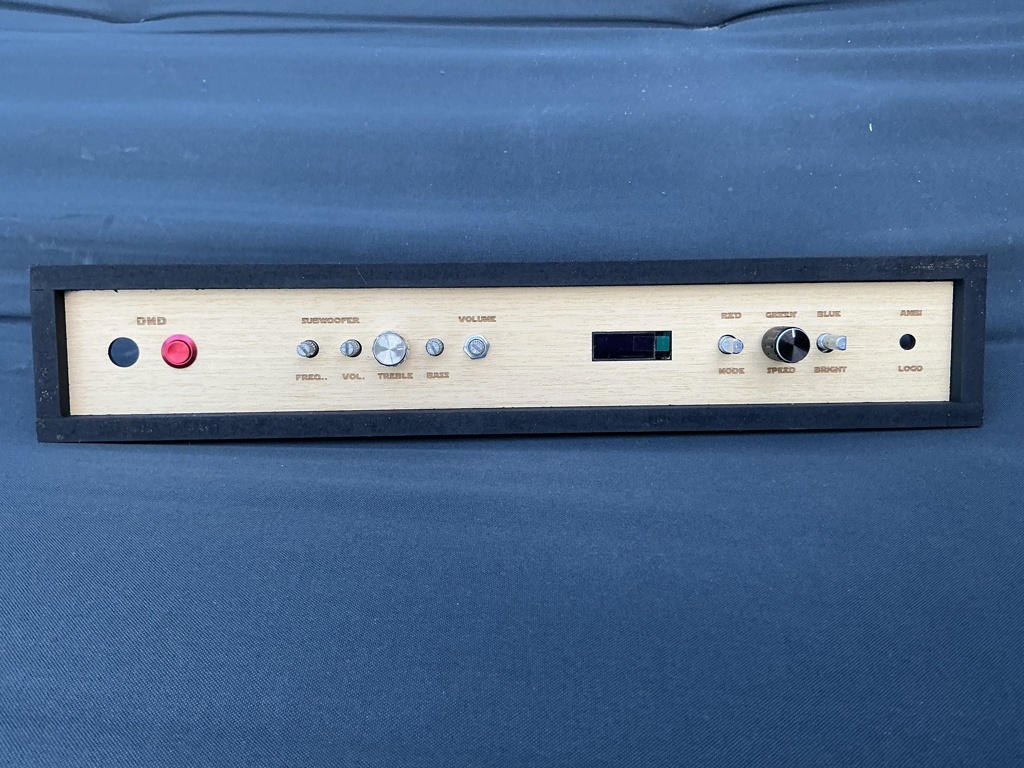

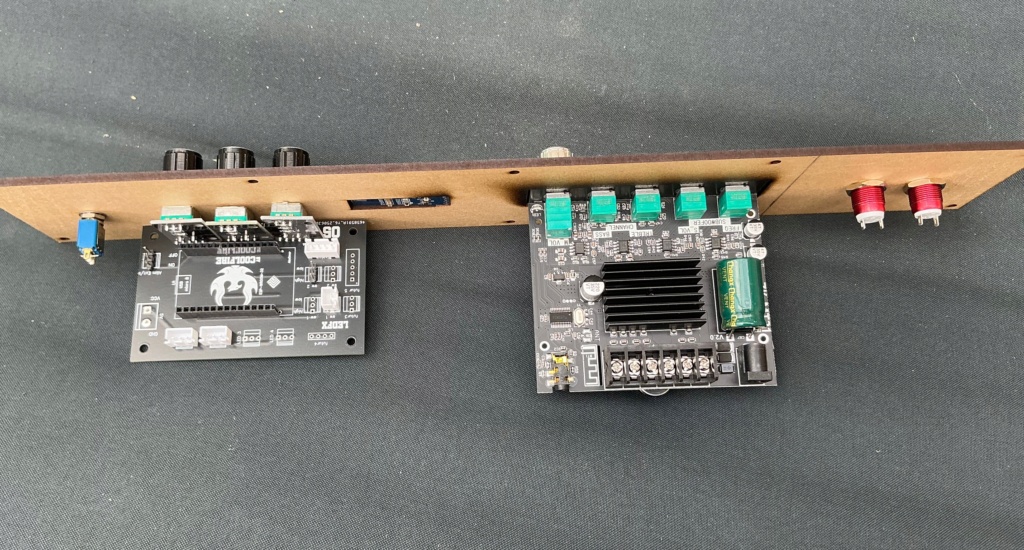

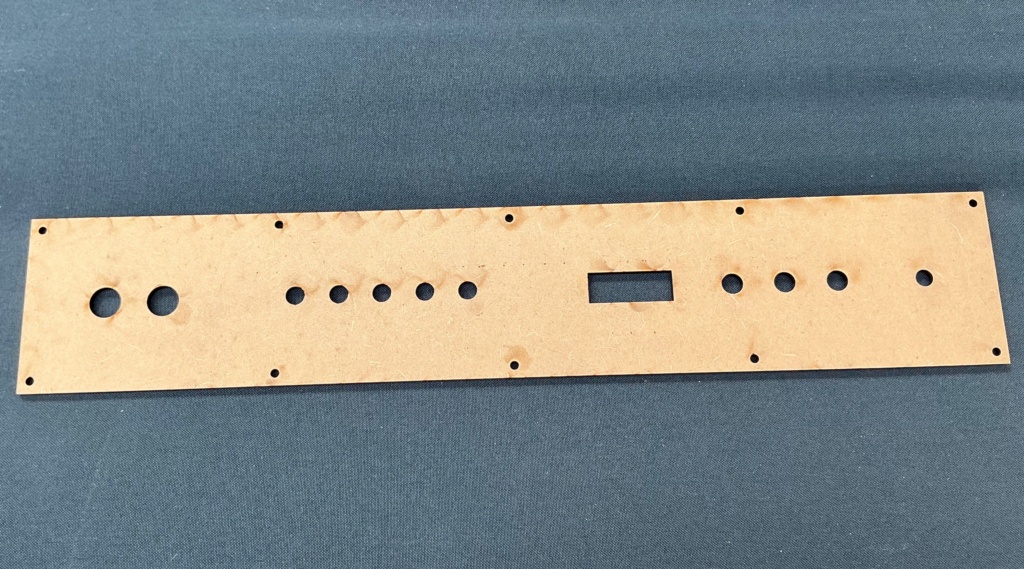

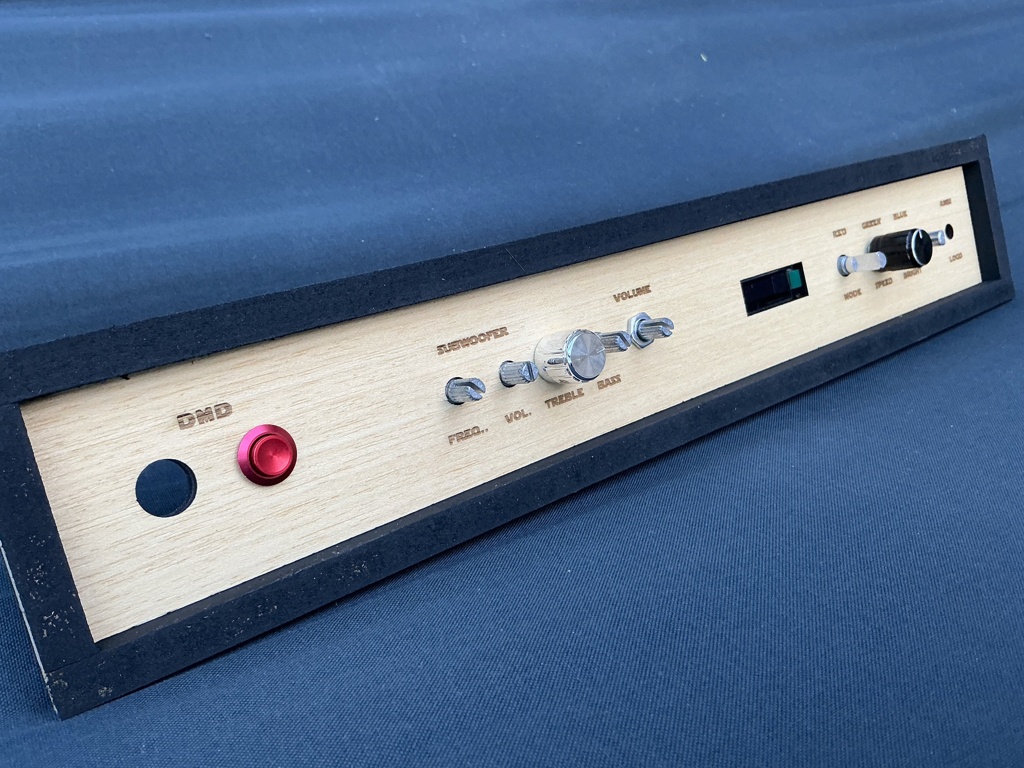

Le panneau des réglages vu plus haut sera caché derrière un filler amovible pour dissimuler tous les boutons...

J'ai découpé le panneau de 6mm à sa taille, collé la déco sobre (ciel avec étoiles), découpé les lettres en creux, découpé les mêmes lettres dans du plexi de 3mm noir brillant ainsi que la silhouette de Yoda et emboîté tout ça...















Preview à sa place






C'est juste pour le fun et le look, ça ne sert strictement à rien pour le fonctionnement de la borne   Mais le résultat me plaît bien

Oui, des rubans de leds adressables WS2812 5V tout bêtes, quelques euros sur Ali par exemple (ou sur Amazon si on préfère)

Retour sur le module d'animation des bandeaux LEDs, ça intéresse peut être une ou deux personnes...
J'ai conçu ce module sur la base d'un micro-contrôleur ESP32 et d'une librairie trouvée sur le Net qui permet de nombreux effets d'animations.

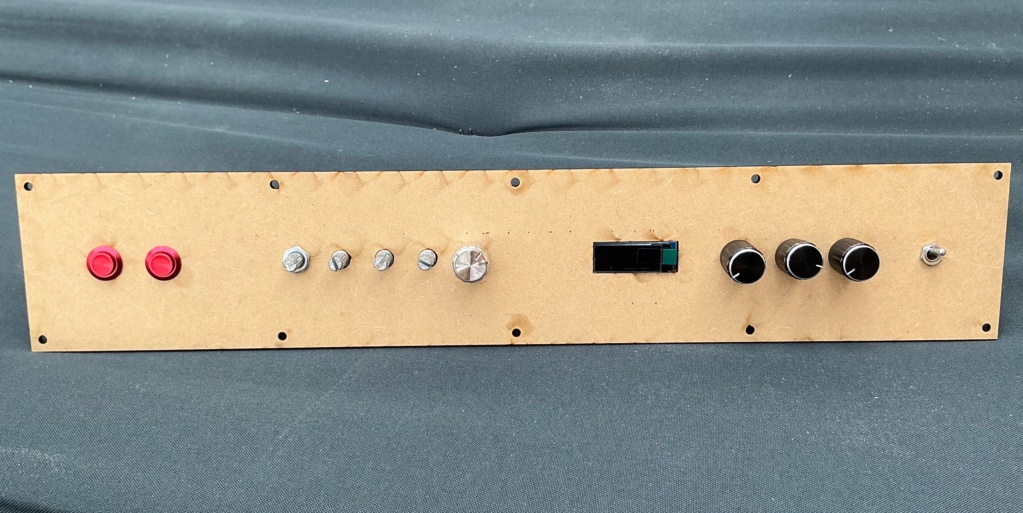

J'ai prévu 4 connecteurs de bandeaux LEDs, 3 boutons de réglage, un mini écran, 2 entrées pour choisir quel bandeau est en cours de réglage. Et comme d'habitude d'autres connecteurs pour éventuellement utiliser le PCB pour autre chose plus tard.

Sur cette borne je n'utilise que 2 bandeaux : pour le logo en bas et pour un ambilight à l'arrière de la borne.

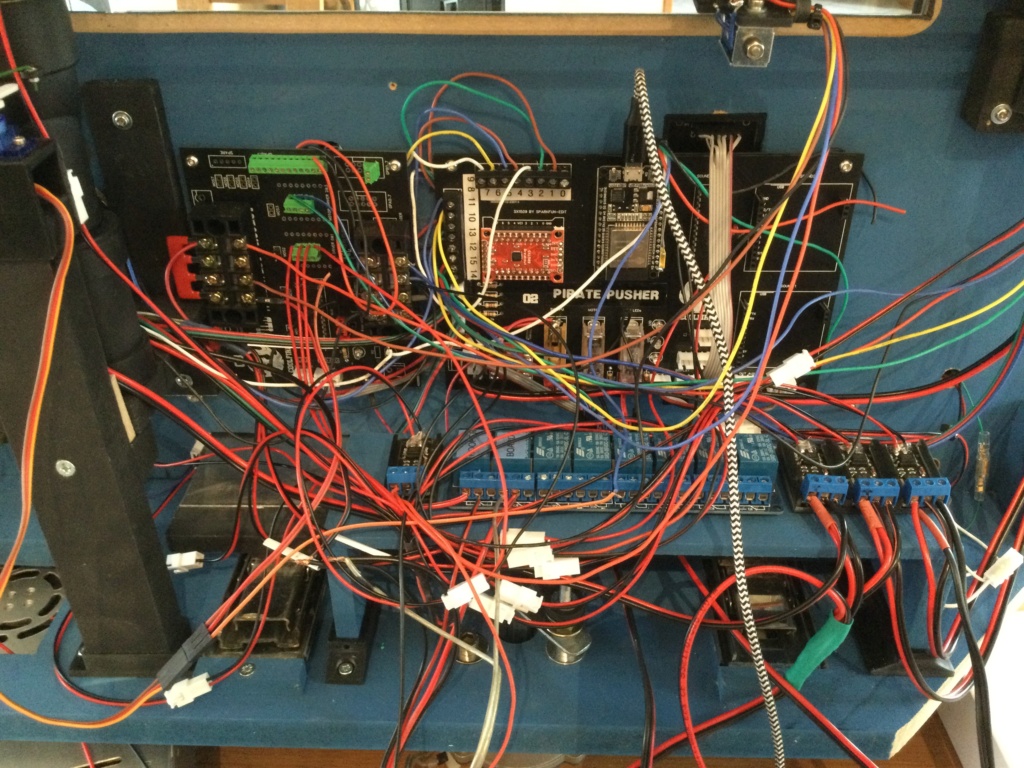

Le PCB




Le montage

Les 3 boutons sont implantés au bord du PCB, ainsi ils servent de fixation sur la façade de commande.

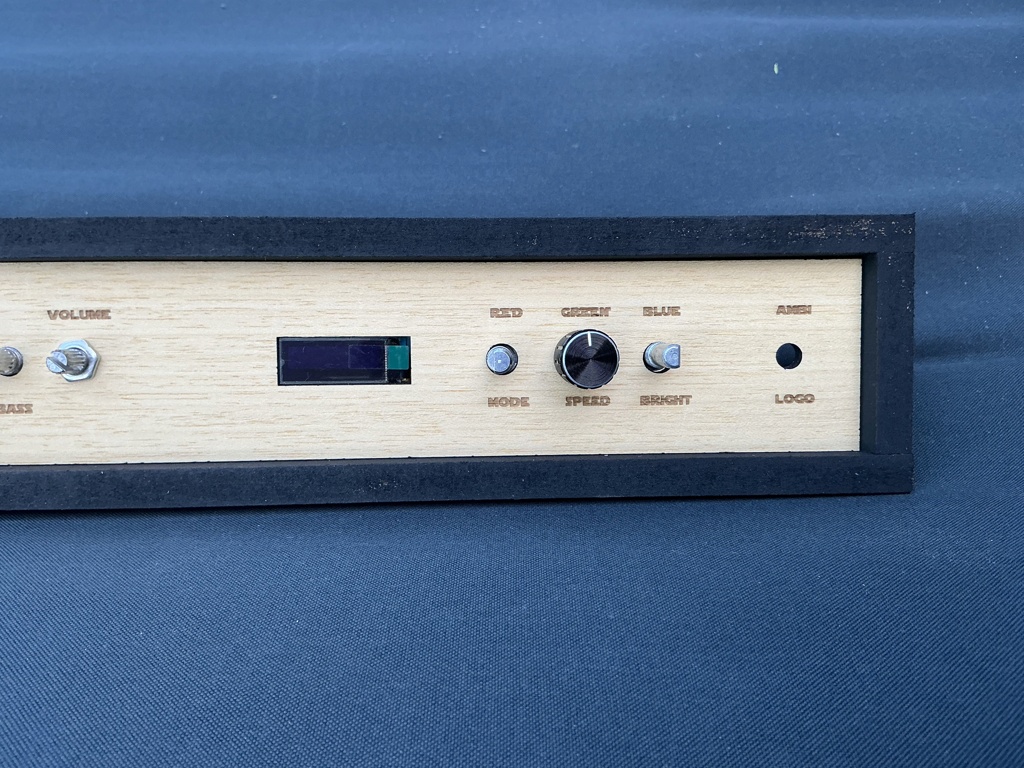

Le fonctionnement :

Un interrupteur permet de choisir si on règle l'animation du logo ou l'animation de l'ambilight arrière.

Les 3 boutons ne sont pas des potentiomètres mais des encodeurs avec bouton poussoir.

Par défaut on est en réglage RGB pour choisir la couleur du bandeau (pour les effets qui n'utilisent qu'une seule couleur)
Le bouton 1 règle le rouge entre 0 et 255, le bouton 2 le vert, le bouton 3 le bleu.






En appuyant sur le bouton 1 on passe en réglage du choix de l'effet (parmi 32 possibilités)







En appuyant sur le bouton 2 on passe en réglage de la vitesse de l'effet




En appuyant sur le bouton 3 on passe en réglage de la luminosité du bandeau





En réappuyant sur le bouton précédent on revient au mode de réglage RGB.

À chaque fois l'écran indique le réglage en cours et la valeur ainsi que le nom du bandeau en cours de réglage. Pour les effets, le numéro de l'effet est indiqué ainsi que son nom.

Avec un programme différent on pourrait se contenter d'un seul bouton pour parcourir successivement les 6 réglages mais je trouvais plus sympa pour le réglage RVB d'avoir 3 boutons.


Le programme est presque terminé.
Il reste à sauvegarder à chaque fois les valeurs pour qu'à l'allumage suivant les réglages précédents soient repris automatiquement.
