Borne d'arcade Star Wars

[tilowil]

hello,

Ha oups    erreur de casting ! Cet acteur-là ne joue pas dans ce film

je vois même 2 erreurs de casting, sauf si on veut voir Dark Vador sur Isla Nublar

Une xTools 40W c'est une belle découpeuse

Tu nous prépares d'autres WIP ?

A+

[Coolfire]

Salut,
j'aurais préféré que la source lumineuse de chacune des LED soit moins marquée, c'est à dire qu'elle ne forme pas un point lumineux, que l'ensemble soit plus diffus .

Bah nan ! Ça c'est l'argument habituel pour une bande led de décoration...
Là, c'est exprès. Il faut au contraire que chaque point soit bien visible pour que l'on voit sa  multiplication virtuelle "en profondeur" à l'infini. C'est le principe du miroir infini

[Coolfire]

hello,
je vois même 2 erreurs de casting, sauf si on veut voir Dark Vador sur Isla Nublar

Tu nous prépares d'autres WIP ?

Salut Tilowil,
Le Jurassic Park, c'est juste une déco en relief que je me suis amusé à faire...





Et les Gardiens de la Galaxie, une borne pour moi cette fois à faire après celle-ci. Donc oui, des nouveaux WIP à venir...

[tilowil]

Hello,
Top le logo Jurassic Park.

Ah ! Coooooooooooool ! J'ai hate ! Du CoolWipFire !

[Coolfire]

@tilowil Hâte de quoi ? Du suivant ? Bah il est déjà bien celui-là de WIP nan ? Le suivant ne sera pas très différent
En tout cas, merci à toi de suivre

Le dessus n'a pas été facile à faire à cause de sa forme bombée...
Et évidement je fais des angles arrondis histoire de se compliquer la vie











Après peinture, collage sur le côté droit et une fois sec, pose, vérification partout des mesures pour ajuster et collage du côté gauche sur le tout avec une petite forêt de serre-joints










Ça va sécher toute la nuit et demain elle pourra être mise debout !

[Coolfire]

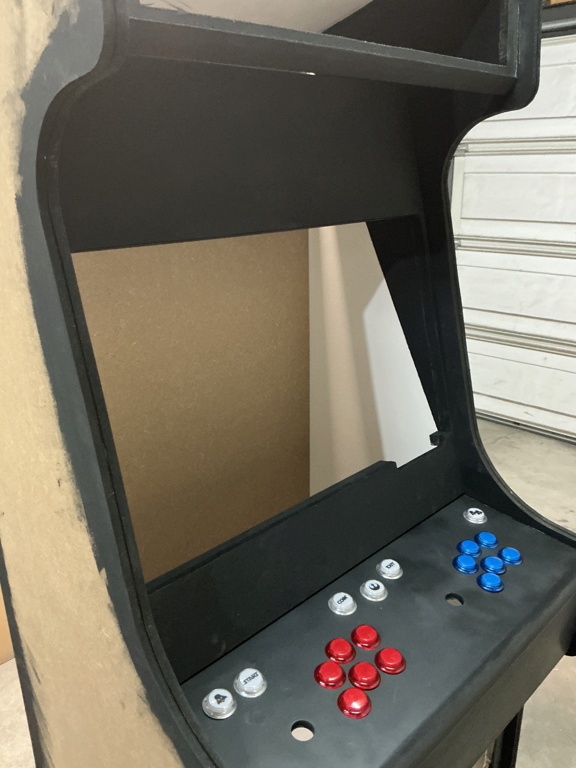

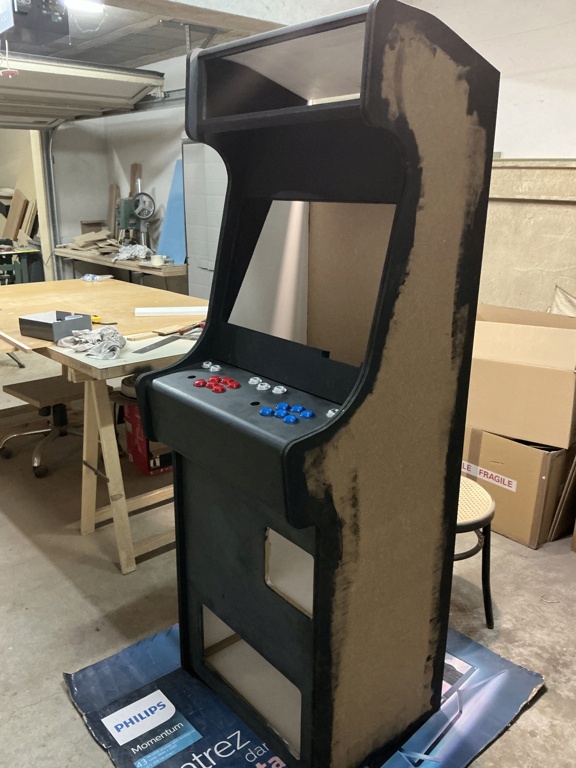

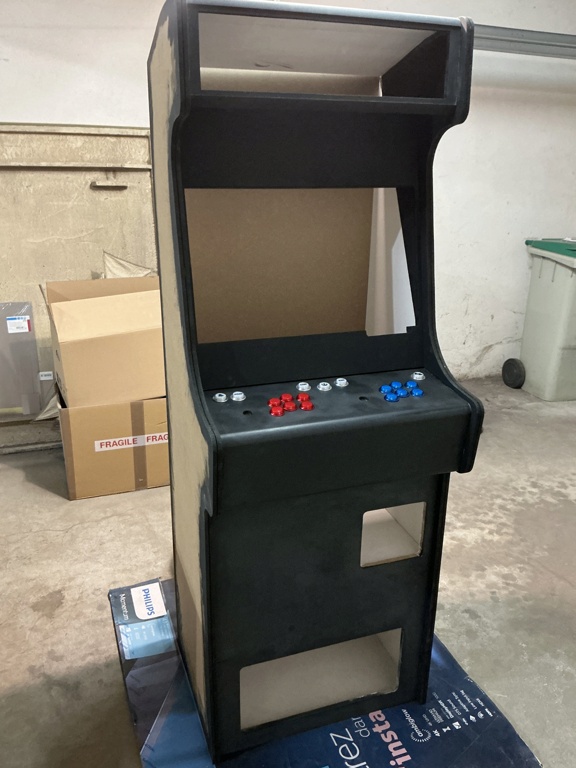

Ça y est ! Elle est debout !

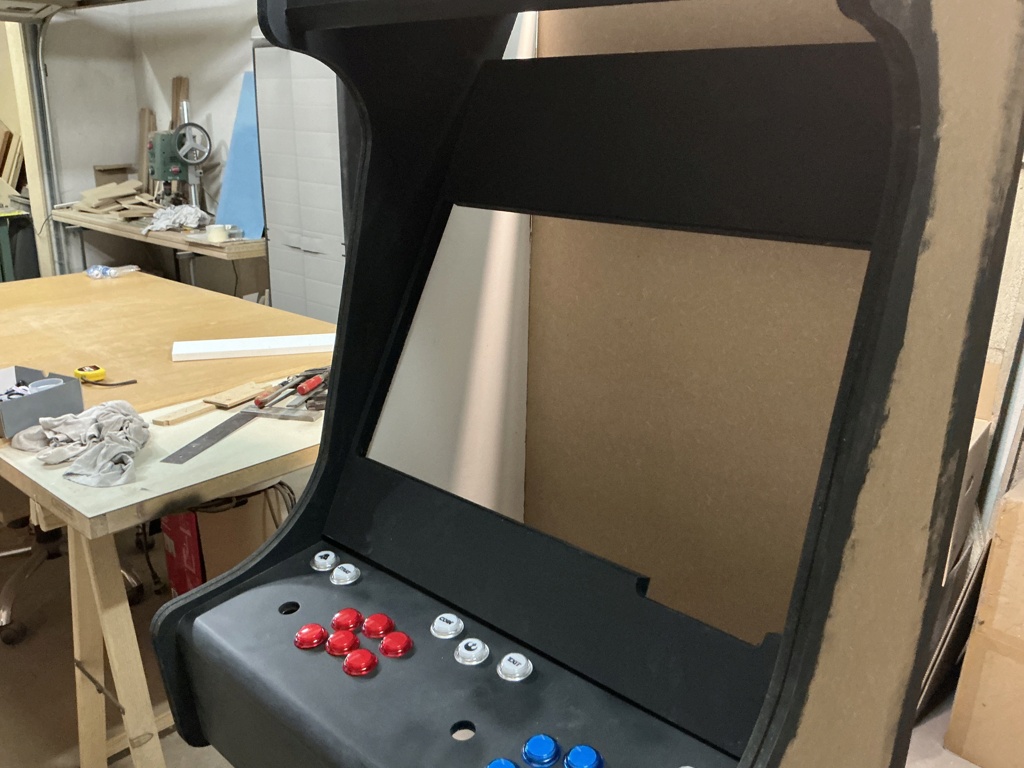

2 possibilités pour l'écran :

- 1 : parallèle au bord du meuble...




... ou 2 : plus incliné pour que l'on regarde plus vers le bas en jouant




Après concertation avec le copain, on tombe d'accord : option 2 choisie à l'unanimité :yes:

[Mario25]

Salut, elle avance bien cette réalisation. Merci pour le partage, c'est toujours un plaisir à suivre.

[Little_Rabbit]

Salut,

Encore de belles avancées !

Pour l'inclinaison de l'écran, j'imagine que tu as bien vérifié sa lisibilité, avec tel ou tel angle de vision non ? Car on est parfois surpris/déçu avec certains écran LCD !

Bah nan ! Ça c'est l'argument habituel pour une bande led de décoration...
Là, c'est exprès. Il faut au contraire que chaque point soit bien visible pour que l'on voit sa  multiplication virtuelle "en profondeur" à l'infini. C'est le principe du miroir infini

Ah OK ! Je n'avais pas du tout compris que tu avais créé une "vue en abyme" à l'aide du film sans tain ! Je ne le voyais pas sur la vidéo.

Sur la backglass de mon flip Xenon, il y a ainsi une vue en abyme où les ampoules se reflètent à l'infinie, notamment sur les miroirs convexes qui sont aux 4 angles, j'adore cet effet

(comme sur cette vidéo, à partir de 3 min 47 sec => https://www.youtube.com/watch?v=DslfBwWiGFo&t=227s )

A+

[Coolfire]

Ah OK ! Je n'avais pas du tout compris que tu avais créé une "vue en abyme" à l'aide du film sans tain ! Je ne le voyais pas sur la vidéo.

Flûte, je pensais que ça se voyait mieux que ça...

Peut-être avec une vue arrêtée





L'effet est effectivement similaire à ton backglass

[Coolfire]

On continue...

Il faut un "panneau de contrôle" pour regrouper les réglages possibles dans l'appareil : luminosité du DMD, tonalité et volume du son et réglages des effets spéciaux sur les bandeaux LEDs

Je dessine le panneau avec les trous des boutons



Découpage




Ce n'est pas aussi simple qu'il n'y parait : le filetage des potentiomètres n'est pas assez long pour traverser le panneau de 3mm...

Il faut donc faire des réserves (défonces) à l'arrière pour encastrer un peu l'ampli et le petit afficheur OLED













Retour sur le support écran

La vitre devant l'écran sera maintenue par des petites cornières en alu.
Je fais une défonce pour les encastrer, ainsi la vitre reposera sur le fond sans espace











Ensuite, découpe d'une fenêtre de la taille du panneau...




Collage de tasseaux sur le devant du panneau pour faire une épaisseur supplémentaire...




Pourquoi tout ce bazar ?
Pour que les boutons ne dépassent pas de la face avant. Ainsi on pourra poser par dessus un panneau amovible pour dissimuler les boutons quand on ne s'en sert pas.

[Coolfire]

J'ai cogité un bout de temps pour savoir comment marquer les libellés des boutons
C'est plus grand que A4 donc je ne peux pas utiliser l'imprimante... à cause des filetages des potars je ne peux pas rajouter d'épaisseur significative, découper des lettres dans de l'adhésif ça va être galère avec les îlots des lettres minuscules à remettre à la main, des decals ça va être fragile, etc...
Bref, j'ai trouvé dans mon stock du petit bois de 0,5mm, j'ai repris mon fichier de découpe et j'ai rajouté les libellés des boutons avec la police Star Wars en gravure et non en découpe...

J'envoie ça à la machine, moyennement convaicu et le résultat est...

Putain c'est beau !   J'adore !

Avec cette finition noir et bois, on dirait un de ces appareils HI-FI de luxe qui se donnent des allures vintage







Content.

[tilowil]

Hello !
Sacrée avancé durant le week end !

Comment as tu fait pour faire tes réserves à l'arrière ? Vu que ca a l'air brulé, je suppose que tu as utilisé la découpeuse laser, mais tu as fais une forme pleine en faisant une "découpe à 1mm" ou tu as fais un certain nombre de passage en mode gravure ?

Je ne sais pas si ta xtools est au Co2 ou avec des diodes laser, mais avec des diodes laser, tu peux même faire des gravures couleurs sur des fines plaques en métal, et franchement c'est top.

Je me régale a regarder ton wip, mais de savoir qu'il va y en avoir un autre derrière, c'est cool. Car en regardant et en lisant les wip des autres membres ont voit des idées, des façons de faire et on si quelque chose n'est pas très clair on peut échanger. Un Wip est toujours intéressant, même si c'est presque le même que le précèdent.

Vivement la suite...

[Coolfire]

Salut Tilowil
Merci à toi de suivre

Pour les réserves j'ai fait une forme pleine et gravure en une seule passe (100 lignes au cm) après avoir fait des essais de réglages de puissance/vitesse sur une chute : plus la puissance est élevée et la vitesse lente, plus la profondeur augmente.

Ma Xtool a un laser à diode.
Je n'ai pas encore essayé de gravure sur métal mais de ce que j'en sais, ce n'est pas une vraie gravure (en creux) ? Il faut un film de couleur à mettre devant et le gravage "colle" le dessin sur le support métallique ? Je ne sais pas si c'est bien résistant ??

[Maitre_Poulpi]

Top ce wip, super taf comme d'habitude

@tilowil la gravure couleur sur métal c'est plutôt laser IR ou laser fibre MOPA. Les résultats diffèrent en fonction de la nuance, la qualité et l'aspect de surface.
J'ai un IR 2W, on arrive à faire des choses, les nuances ne sont pas toujours très marquées et ça dépend de l'inclinaison de la pièce quand on la regarde. Je devrais bientôt recevoir un fibre Mopa

[Coolfire]

Pas trop grand chose aujourd'hui...

J'allais poser la seconde étagère lorsque je me suis souvenu qu'on avait prévu de mettre des poignées sur les côtés pour aider au déplacement du meuble... est-ce que par hasard cette étagère ne tomberait pas au même niveau et donc en conflit avec ces poignées ?

Mesure et dessin de l'emplacement des poignées en tenant compte de la future déco et... Bingo ! En plein au même endroit prévu pour l'étagère !

Donc je fais d'abord les trous pour les poignées...





...et ensuite je trouve un nouvel emplacement un peu plus haut pour cette étagère, pas le choix

Je l'ai échappé belle ! Ça m'aurait bien cassé les pieds de m'apprêter à percer le trou pour les poignée et constater qu'il tombe en face une étagère collée !




Et du coup je lui ai collé une déco qui n'est pas utilisée à l'extérieur...

[Coolfire]

Belle journée aujourd'hui avec le collage de la déco
