Si tu peux faire des photos de ta platine, ça serait d'une grande aide pour nous

https://elektrotanya.com/kortek_telcovision_kt1403v_sch.jpg/download.html

Salut,


c'est une platine VGA ça non ?

Je te l'avais dit pour le nom ^^

Ca marche

merci pour ton retour

Ah donc alim hantarex et platine/tube hantarex donc ....

quelles seraient les solutions pour ne plus avoir ce souci là ?

une sauvegarde des répertoires images ?

Salut,

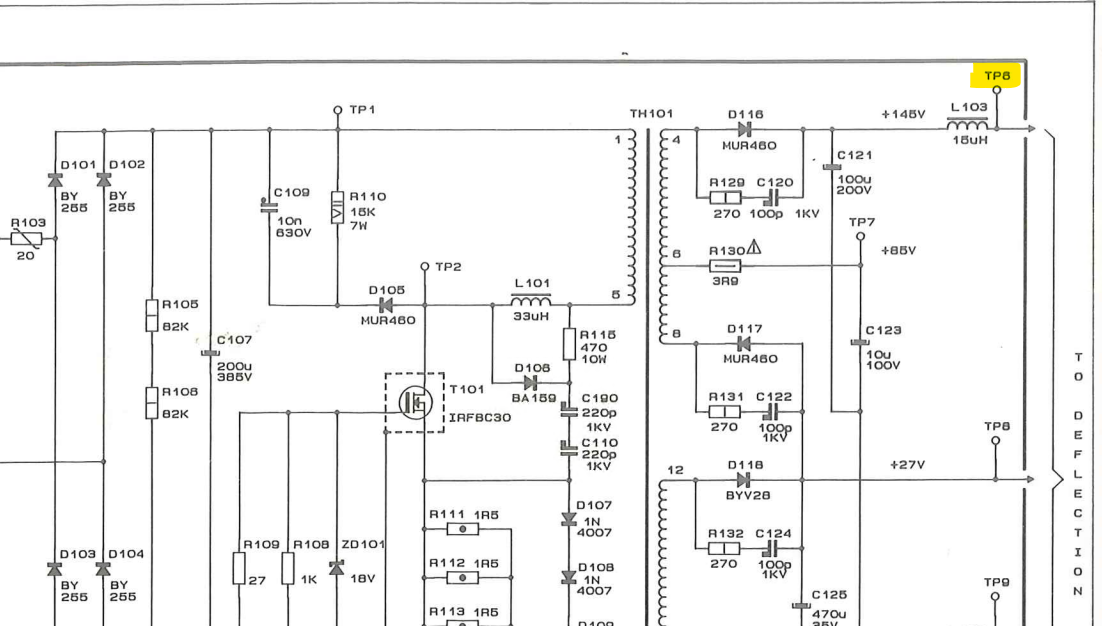

pas compris pourquoi tu cherches du 138V avec ton transfo ?

une alim hantarex dans une jeutel, sauf erreur de ma part, mais je suis étonné...

Salut Little Rabbit,

pour mame, c'est ce que l'on va faire justement pour comprendre ce que fait le Z80...

Pour le logiciel, faut que je demande à Nicolas ^^

Merci pour les explications en tout cas...

Je mets une photo lors de la capture des ports du Z80




Edit: désolé pour la qualité ^^

Salut,

allez des petites infos .... on n'a pas eu trop de temps hier soir pour regarder cela, mais ...

avec un pc et un petit boitier permettant de se mettre sur tous les ports du Z80, on a pu constater :


- le Z80 démarre bien correctement mais il se fait reset
- le Z80 refait tout le temps les memes instructions, avant le reset...

On a regardé les instructions qui lancaient et on a constaté qu'il faisait bien tout son programme mais que le démarrage des Z8002 ne se faisait pas.

Il faut savoir qu'il y a un timer avant le Z80 et si on n'envoi pas l'instruction de remise à zéro du timer, celui-ci se fera un plaisir de reset le Z80.

On en est là, on essaye de comprendre la connexion entre le Z80 et les 2 Z8002...


Comme le disais Little_Rabbit, la puce ls161 est bien l'émettrice du reset, en mettant sa patte 1 au gnd, le Z80 ne reset plus mais on voit qu'il part dans une boucle infini

Prochaine étape, jeudi prochain avec un check de toutes les puces, pistes entre le Z80 et les Z8002



Edit : ayant acheté des 74LS367, on a vu une petite difference aux niveaux des graphiques, ça bouge un peu mais ça n'a bien evidemment pas régler le pb

Edit 2 : Little_Rabbit, il faut donc aller voir la puce ls158 qui envoi le WDR à la puce ls161, et donc pour le Z80, il doit avoir accès à sa ROM puisqu'il traite des infos... je pencherai pus pour sa RAM. La question que je me pose c'ets comment LS158 sait qu'il ne doit pas reset le Z80 ? via ce que le Z80 a marqué en RAM ?



C'est vraiment tres interessant...

j'essayerai de mettre plus de détails plus tard...

Salut, elle est tres propre.....

La vache, cette salle de fou

On est totalement d'accord concernant le reset, on va regarder sur les IC qui le gère. Apres on verra si cela provient aussi du PAL juste à coté en position 7C

il me semble qu'elle est en plein sur la partie Accu ^^

Salut,

j'ai encore oublié de faire des photos... raaaaa

Sinon on a testé le Z80 et on constate que le Z80 reçoit l'ordre de reset, donc toutes les x ms, il est resetté soit par le LS138, soit LS259....

bref, on voit qu'il y a de la vie, il faut maintenant que l'on regarde pourquoi le reset.... les z8002, eux sont en vie et donc ils font leurs boulots


Ce que je pense, c'est que comme le z80 se fait reset, les z8002 ne font que refaire tout le temps les memes opérations, attendant le z80.. il faut donc voir pourquoi le z80 fait un reset

La pin reset est inversé, donc tant que le Z80 rçoit un niveau haut, tout va bien sinon lors d'un niveau bas, il reset
