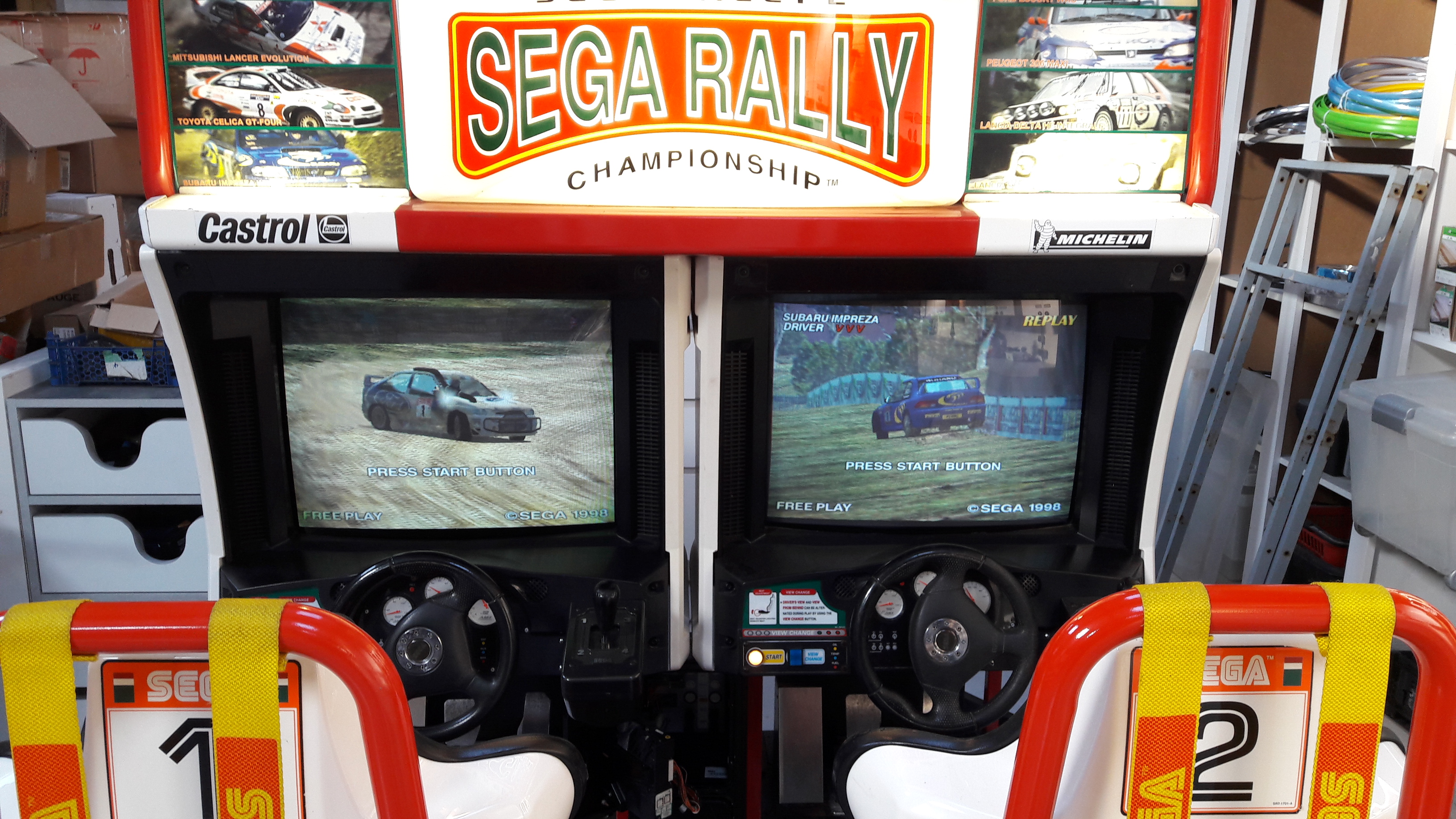

Je clos le sujet ouvert il y a un peu plus d'un mois, la SG2 twin est parfaitement réparée et tout fonctionne impec, les cartes vidéos ont été réparées ainsi que la carte du retour de force, j'ai aussi remplacé l'eprom SCUD par le modèle de tibal qui fonctionne lui aussi parfaitement. Elle est ainsi 100% d'origine et c'est un vrai plaisir de faire une course à deux sur cette machine.

Je la garderais jusqu'à l'automne prochain je pense. Après, il se peut que je m'en sépare car elle est dans le garage et subit le froid et l'humidité, ce qui n'est pas bon pour l'électronique. Pour le moment, elle est isolée avec des cartons et des plastiques mais ce n'est pas l'idéal, notamment quand on veut faire une partie, il y a à chaque fois du déballage :-)

Merci encore à ceux qui m'ont apporté leur aide :-)

Yes, çà me va bien la multi ffb. je te contacte en MP

Salut Tibal, non, je ne peux pas t'en dire plus, c'est Massimo qui m'a filé la combine, mais j'ai eu beau chercher partout sur la PCB, je n'ai rien vu qui ressemblait à un capteur d'humidité. Ce qui est sûr, c'est que la nuit sur le radiateur a résolu le problème :-)

Ok, je comprends mieux pour le retour de force. Tu sais où je peux avoir une eprom SR2?

Alors, voici quelques nouvelles de la SR2. j'ai pu avancer hier soir et ce matin.

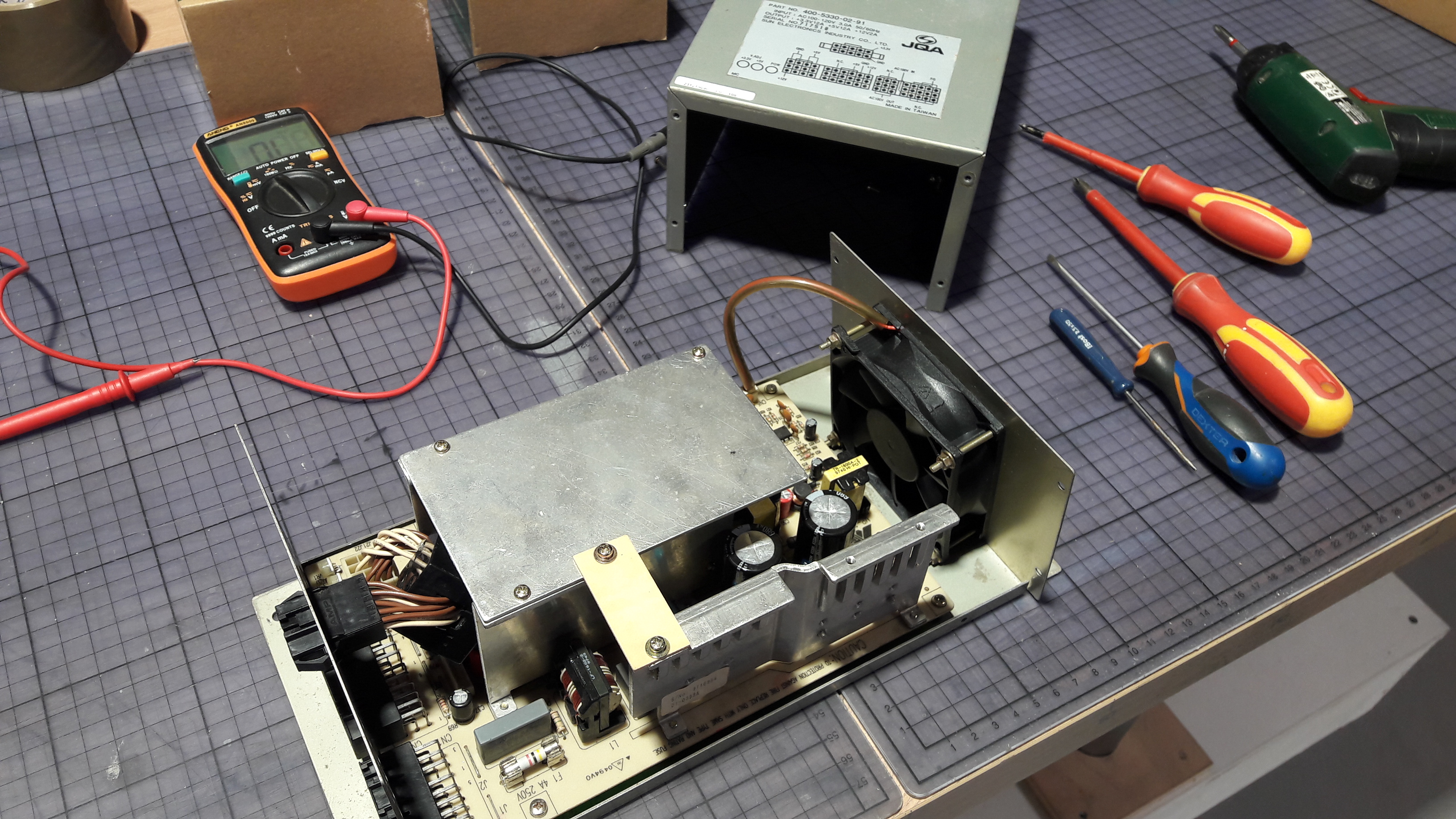

L'alim à découpage est en cause. le 110v arrive dessus et pourtant, elle refuse de fonctionner. Je l'ai ouverte et vérifié. Tout semblait normal, pas de point de chauffe, pas de composant avec une mauvaise tête, pas de poussière, fusible ok, en bref, rien de visible qui pourrait expliquer qu'elle ne veuille pas démarrer.

Et puis, après plusieurs échanges avec Massimo et grâce à ce que tu m'as dit Tibal sur le sèche cheveux sur l'alim, le déclic est venu. Ces alims sont munies de capteur d'humidité. Si le capteur détecte un degré d'humidité trop élevé, elles se mettent en sécurité et refusent de démarrer.

J'ai donc placer l'alim toute la nuit sur un radiateur dans la maison, et miracle ce matin, elle refonctionne nickel :-)

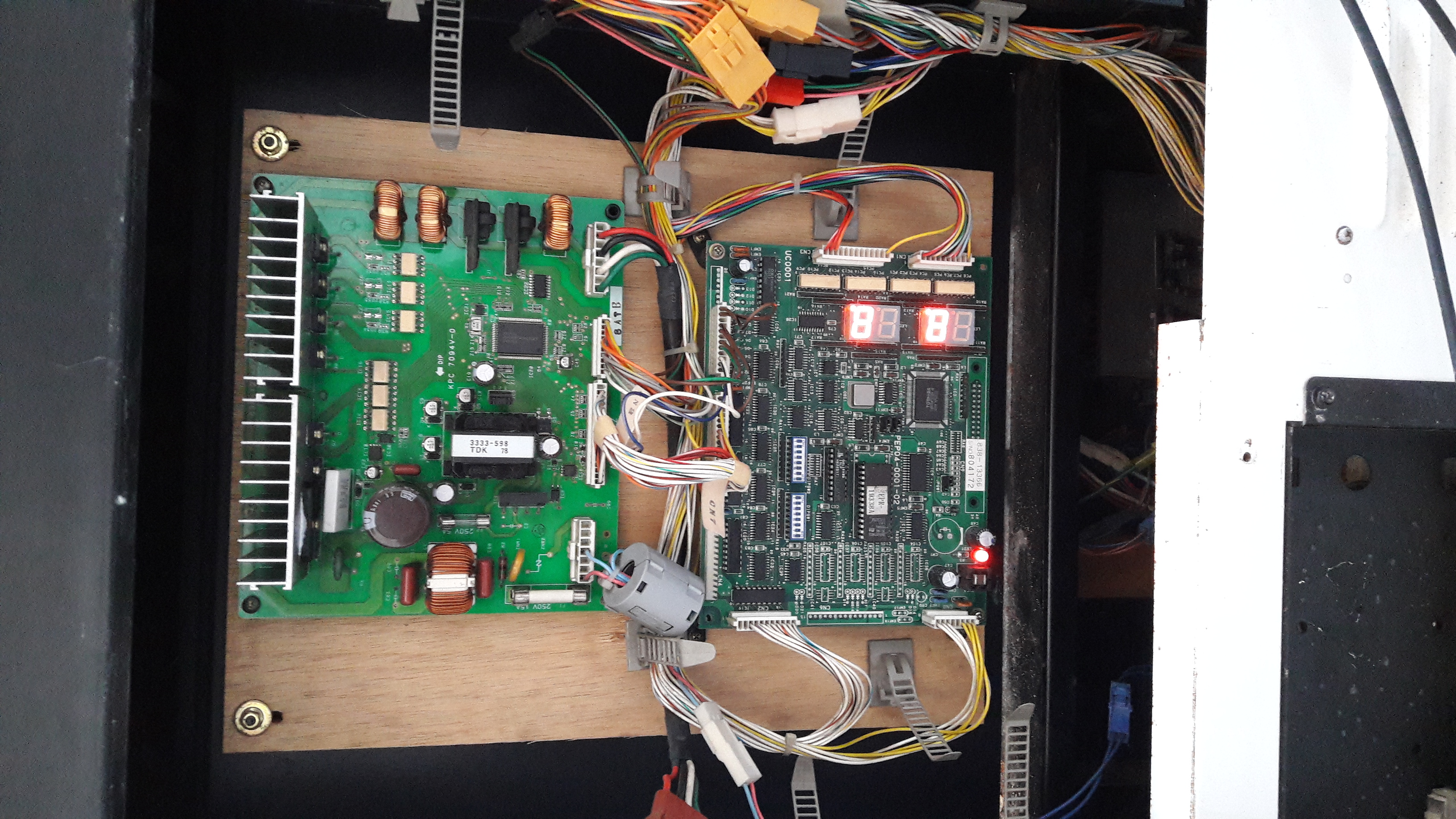

La 3D est à nouveau propre et le retour de force est maintenant opérationnel côté droit. Il me restera à régler encore un petit dysfonctionnement, avec la réparation de la carte par Massimo, le retour de force fonctionne mais il est faible et imprécis, quelquefois, on a l'impression qu'il est inactif. Peut-être un problème de potentiomètre, je ne sais pas trop...

Il me semble qu'elle a fait un bug une fois, je me souviens d'avoir eu un écran noir du côté droit. C'était peut-être annonciateur... Pour l'ATX, j'ai vu qu'un gars faisait le faisceau d'adaptation pour model3 à 50 euros sur EBAY. Pour l'alim, si j'ai bien lu d'autres post, il faut une 650w mini.
Et sinon, sur l'alim d'origine, c'est quoi qui lâche? Parce que pour le coup, tout est remplaçable là dedans, c'est du gros composant facile à changer :-)

Oui, j'ai bien mon 110v alternatif qui arrive sur l'alim à découpage (la 3.3/5 et 12v). Et la led rouge n'est pas allumée...
Le mystère est peut-être résolu, c'est peut-être cette alim qui a un problème. Je l'ai ouverte, j'ai vérifié le fusible, il est ok. Tu sais quelles sont les pannes sur ces alim? Pour le coup, c'est du composant traditionnel à priori simple à remplacer :-)

Salut Tibal,

Oui, il m'a dit qu'il avait remplacé une eprom, qu'il avait installé le composant provenant d'une scudrace :
"La scheda driver penso sia pronta ma per sicurezza in questi giorni la vado a provare su una macchina.
La eprom è di una scud race"

Pour l'alim, non, aucune led d'allumée alors que le 220v arrive bien aux bornes de la partie droite (j'ai vérifié au multimètre).
Je viens de démonter une petite PCB à la sortie du transfo sur laquelle il y avait un fusible de 7a, un sorte de HUB pour distribuer le secondaire du transfo un peu partout. Ici, tout est ok, j'ai même refait les soudures qui ne m'inspiraient pas trop.

Il y a donc un soucis après l'arrivée du 220V, il faudrait prendre les tensions un peu partout entre l'arrivée 220v et l'alim du stack. Il y a un point faible à regarder pour ce type de problème sur la sega rallye2?
Autre problème, je n'ai aucun schéma de cette machine. Tu n'aurais pas cela en PDF par hasard?

Bonne année à tous :-)

Ce matin, enfin, j'ai reçu le colis de Massimo, les cartes tant attendues sont de retour.
Je lui ai envoyé 2 cartes graphiques et 1 carte driver (retour de force côté droit).

Il a dépanné les 3 cartes, 2 parfaitement et 1 carte vidéo où il a fait ce qu'il a pu mais il reste quelques petits défauts selon lui, mais cela aurait coûté trop cher de tout dépanner (il m'a parlé de 32 pavés à remplacer, il en a fait 7. Pour avoir un résultat graphique parfait, il aurait fallu tout remplacer)

Comme un gosse à noël, j'ai remonté les cartes tout à l'heure, et là, problème, le côté droit ne s'allume même pas.
Je ne comprends pas ce qui se passe. Il y a un message d'affiché "checking network now".

J'ai vérifié la tension côté droit, le 220v est bien présent lorsque j'allume la partie gauche, et pourtant, rien de démarre, la carte driver ne s'allume même pas??  :-(

Je ne sais pas, j'ai pris la photo, je vais l'envoyer, on verra bien. Ou alors, j'ai mal compris ce qu'il m'a demandé.

Je suis allé voir, je n'ai pas vu d'items concernant les défaut vidéos?

Alors, bonne nouvelle, j'ai pu contacter la personne qui dépanne les videoboard en Italie. Il me demande de lui envoyer le tableau des "fautes de la vidéo". Je suppute qu'il doit s'agir d'une sorte d'auto-diagnostic accessible sur la machine. Quelqu'un sait-il comment activer cela? où peut-on le trouver?

Alors, je vous fais un nouveau point de la situation.
La carte vidéo n°2 n'a pas duré longtemps, elle a commencé par faire des traits noirs autour des voitures, qui avait tendance a augmenter après quelques minutes de jeu. J'ai soupçonné un défaut de contact dans les connecteurs, j'ai donc démonté les cartes et tout nettoyé au spray contact + petite brosse à dent. J'ai remonté, et maintenant, c'est encore pire, l'image est bleutée avec plein de lignes horizontales => voir photo

J'ai pu trouver un réparateur de cartes dans la manche grâce à un ami exploitant, il m'a prévenu qu'il y a des pannes qu'on ne peut pas réparer et d'autres plus accessibles. Je lui envoie les 2 cartes lundi pour expertise.

Si ce dépanneur n'y arrive pas, il restera la piste du dépanneur en Italie, et si tout cela échoue, il restera la possibilité d'installer 2 PC dans la borne avec les cartes d'adaptation nécessaire.

Citation de: aganim le Vendredi 29 Novembre 2024, 17:04:29 PMPix1Boom Je vois pas le rapport ?

Pour le fameux italien tu peux essayer de contacter Takki ou salomon512 sur NA:

https://www.neo-arcadia.com/forum/viewtopic.php?t=76563

Merci de l'info, je viens de laisser un post sur cet autre forum de discussion :-)

Merci pour toutes ces infos.
Pour le moment, je préfèrerais m'orienter sur le dépannage de la carte graphique, c'est ce qui serait le plus simple (si on trouve un dépanneur). J'ai vu sur des forums qu'il y avait un italien qui faisait cela. Tu connais?

Sinon, j'ai regardé ce que tu fais, c'est vraiment pas mal, la petite carte qui remplace tout le stack, c'est top, bravo!! :-)
Par contre, il faut installer un PC dans la borne. et du coup, çà couterait cher de faire une modif comme çà?
Avec un PC, çà marche aussi bien qu'avec les cartes d'origines? est ce que l'on a de l'inertie dans le traitement des informations, du style la voiture qui tourne 100ms après avoir bougé le volant?

Ok pour le 5v, je vais le régler demain, c'est vrai qu'il est un poil fort.

J'ai pu extraire les cartes et remplacer la carte graphique, finalement, çà passe bien si on est très précautionneux :-)
C'était bien le problème, avec la nouvelle carte, je n'ai plus les gros pavés noirs qui suivent la voiture.

Par contre, mauvaise nouvelle, avec la 2ème carte graphique qui était sensée être ok, j'ai des gros défauts d'affichage, des lignes noires en 3D qui bavent partout autour des voitures. C'est vraiment pas beau!

Du coup, vous aurez deviné ma question, on fait quoi dans ces cas là? peut-on dépanner ces cartes? il y a quelqu'un dans l'hexagone qui maitrise suffisamment pour s'attaquer à çà? => J'avoue que j'ai un peu peur de la réponse... :-(
