@gc339 Merci pour ton intervention.

J'ai bien le même câble DC2Scart que tu présente en image, avec la masse sur le 4 exactement.(économie quand tu nous tiens)

Voici mon câblage

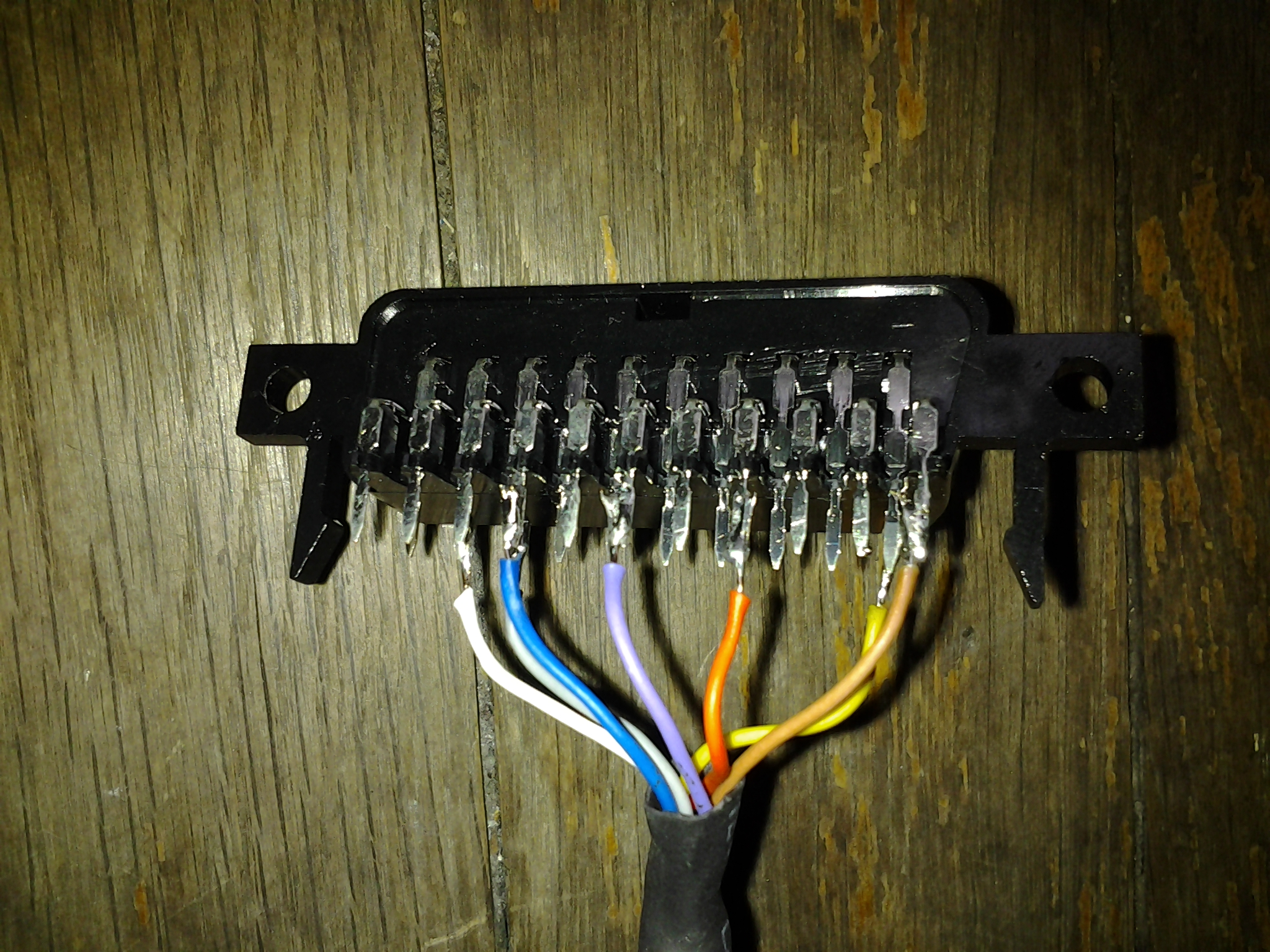

DC2Scart   2:Audio     4:Masse     8 & 16: Commutations lente et rapide     15, 11 et 7 : Signaux vidéo RVB     20 : Synchronisation composite.   21 : Blindage du cordon.

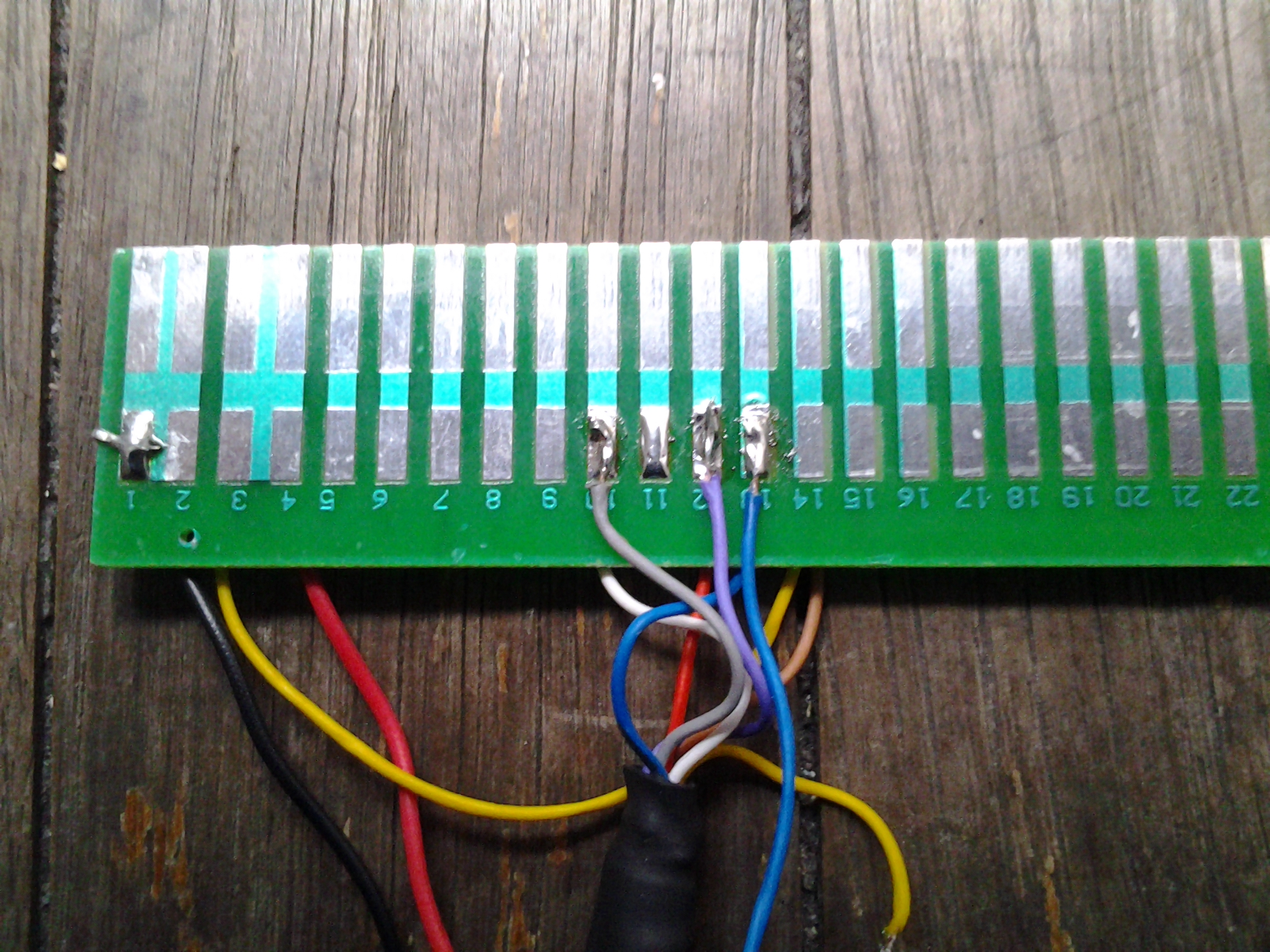

JAMMA   10: Speakers (+) cotés composants     L: Speakers (-) cotés soudures & 14 Video GND cotés composants     NUL     12, 13: Video R et B cotés composants, N: Vidéo V cotés soudures     P: Vidéo Sync cotés soudures   NUL

J'ai aussi fait un pont de masse entre 14 et 1/2 sur le JAMMA car je me retrouve avec un buzz sonore, donc Default de masse et l'image ne s'affiche pas.

Voilà ce que cela donne en vidéo.

Demo sans LM1881N et verification de la masse 4 péritel.

Comme on peut le voir dans la vidéo, la Sync-V se porte bien, mais la Sync-H impossible de faire quoi que ce soit (différent avec le LM1881N, mais toujours cette sensation de vague horizontal).
Ensuite un autre souci aléatoirement, c'est a dire que l’écran décroche comme si il perdait le signal et revient.
Et troisième on remarque sur la vidéo, en mode PAUSE l'image et stable, sauf l'emplacement de la pause qui clignote.

J'avais déjà fait ce test, mais je viens de le refaire pour être sur, la différence est que j'avais Vidéo GND sur le blindage, mais qui par la masse audio récupérer une masse de fait, donc même résultat.

Une idée ?? quelque chose que j'ai zappé ?

la photo que tu prend comme exemple et la config avec la quelle je fait mes test, donc sans hackpad, j ai aussi fait le test sans le son = même résultât

sniff ^^

il a fait partie des mes test, le résumé est rapide et assez bizarre:

- Je me retrouve avec du buzz sur le son, surement a cause des ces masse commun qui n'existe pas, et en ce qui concerne la vidéo, l'écran fait des bascule automatique 15/31 afin de trouvé un signal, mais a une vitesse plutôt rapide.

je trouve le phénomène assez étrange, peut être que quelqu'un a déjà eu le cas ^^

Je suis ouvert a toute suggestion.

La masse 14 en pont avec la 1/2 avait été la solution qui avait dépanné un des membres de GamoOver, mais moi il est même nécessaire.

Ce qui me chagrine c'est que sans le LM1881M, la Sync-V fonctionne, mais comme expliqué plus haut j'ai aussi un souci Sync-H mais différent.

En tout cas merci de prendre de votre temps pour filer la main ^^

@aganyte
Pas de souci, c'est pas pour le temps que ça prend.

@fedaykyn
Oui pour les composants ^^.

En ce qui concerne la masse, le câble BRUN qui arrive en (14) sur le JAMMA viens du (21) de la péritel.
 Il y a un pont de masse entre le 14 JAMMA et le 1/2 A/B ou 27/28 JAMMA, qui si elle n'est pas câblé la NAC n'arrête pas de switch de fréquence pour trouvé un signal, surement du a la Sync du LM1881N qui n'est pas en masse commun avec la vidéo.
La masse 1/2 du JAMMA vont pour le LM1881N et de fait se retrouve en masse commune avec le video ground.

Bizarrement aussi si ce pont entre 14 et 27/28 n'est pas j'ai un BUZZ dans le son.(seulement quand le LM1881N présent)



@aganyte
As tu essayé de relier le video ground du jamma au video ground de la peritel (pin 21)

Y a ta réponse au dessus de mon détails, ou sinon j'ai pas saisie la remarque, désolé

@aganyte
Voilà c'est fait, je trouve que ça rame mais si c'est préférable je me soumet aux règles ^^.


Personne sinon qui s'ennuie ce soir et qui se dit tiens un challenge pour un samedi soir ^^

@aganyte
C'est à dire l’hébergeur du site ?
le fait d’utilisé un hébergeur extérieur permet e ne pas encombrer celui-ci, non ?
Merci

@sentinelle, il n'y a rien dans se poste que j’avais déjà vu qui apporte des informations complémentaires sur mon souci, et les symptômes ne sont pas les mêmes.

Merci quand même.

C'est chose faite, désolé

Salut a tous moi c'est Naku,
squatteur de salle d'arcade quand j'étais plus jeune ou je dépensai l'argent de mon repas du midi pour me faire un bon KOF ou SF2.

Depuis les temps on changeai, euhhh j'ai grandis ^^ une vie professionnelle et une vie de famille, mais toujours cette passion pour l'arcade, et depuis peu c'est chose faite avec l'acquisition d'une NAC pour commencer.

Je traîne sur pas mal d'autre forum et je vous ai découvert lors de certaine recherche de tutoriel, et me voilà.

a bientôt a travers le forum.

Bonjour à tous pour commencer,
  je me présente Naku, récemment inscrit sur GamoOver ou j'ai trouvé pas mal de tuto sympa, et c'est au sujet de l'un d'eux que je me permet de vous demander un coup de main car la je sèche total.

Donc je m'explique,
j'ai suivi le tuto suivant Branche une DC sur sa borne, donc direction la boutique d'électronique pour acheter tout ce dont j'ai besoin.

Plutôt simple la méthode, mais il fallait y penser, donc je sort le fer a souder et c'est partie.

Le deuxième pontage comme vous pouvez le voir n'est pas présent sur la face composant, j'ai fait un lien sur les soudure du a la proximité des 2 pôle, plus simple.

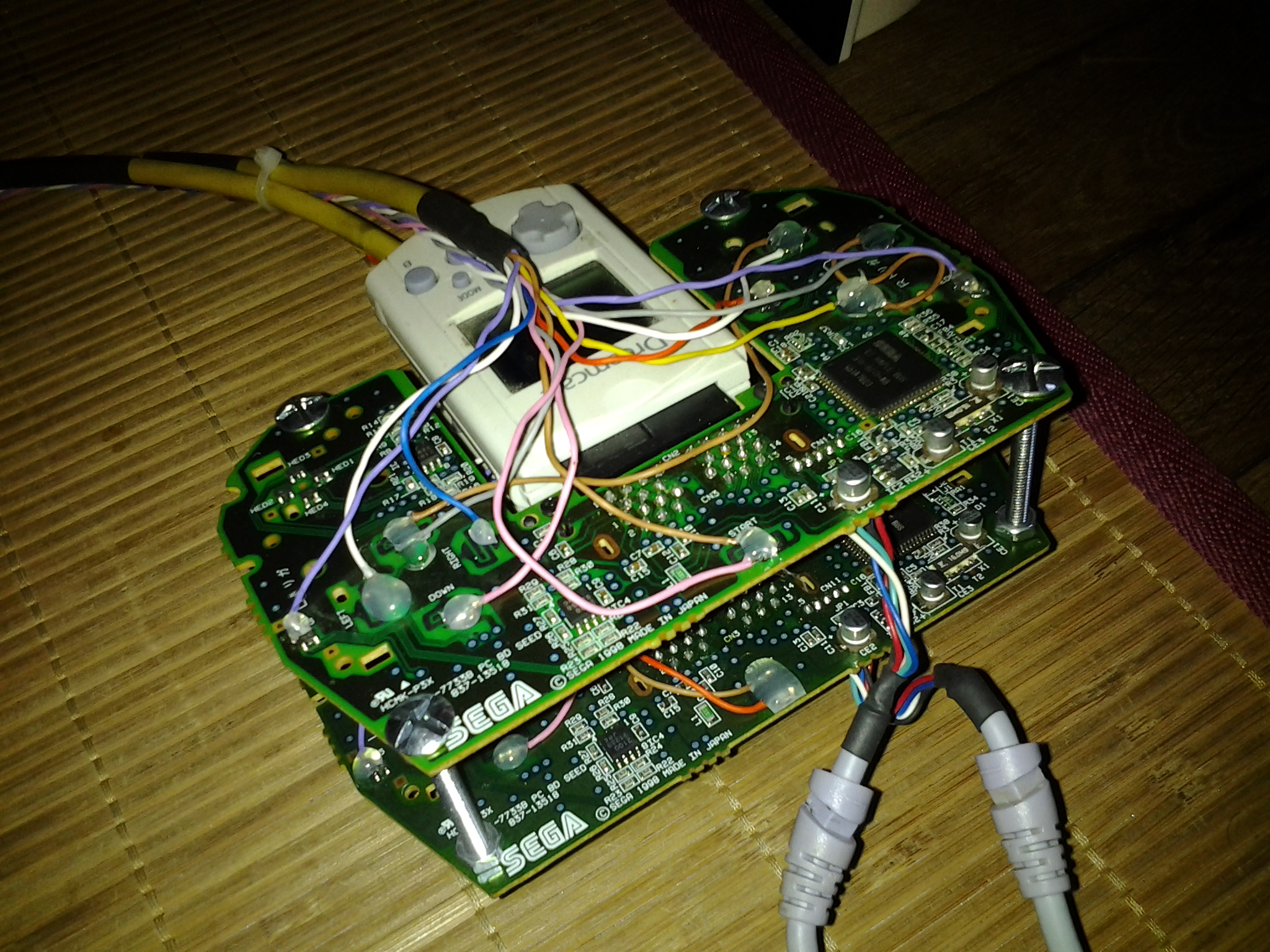

Préparation du HackPad.




Etape suivante suivante, la vidéo

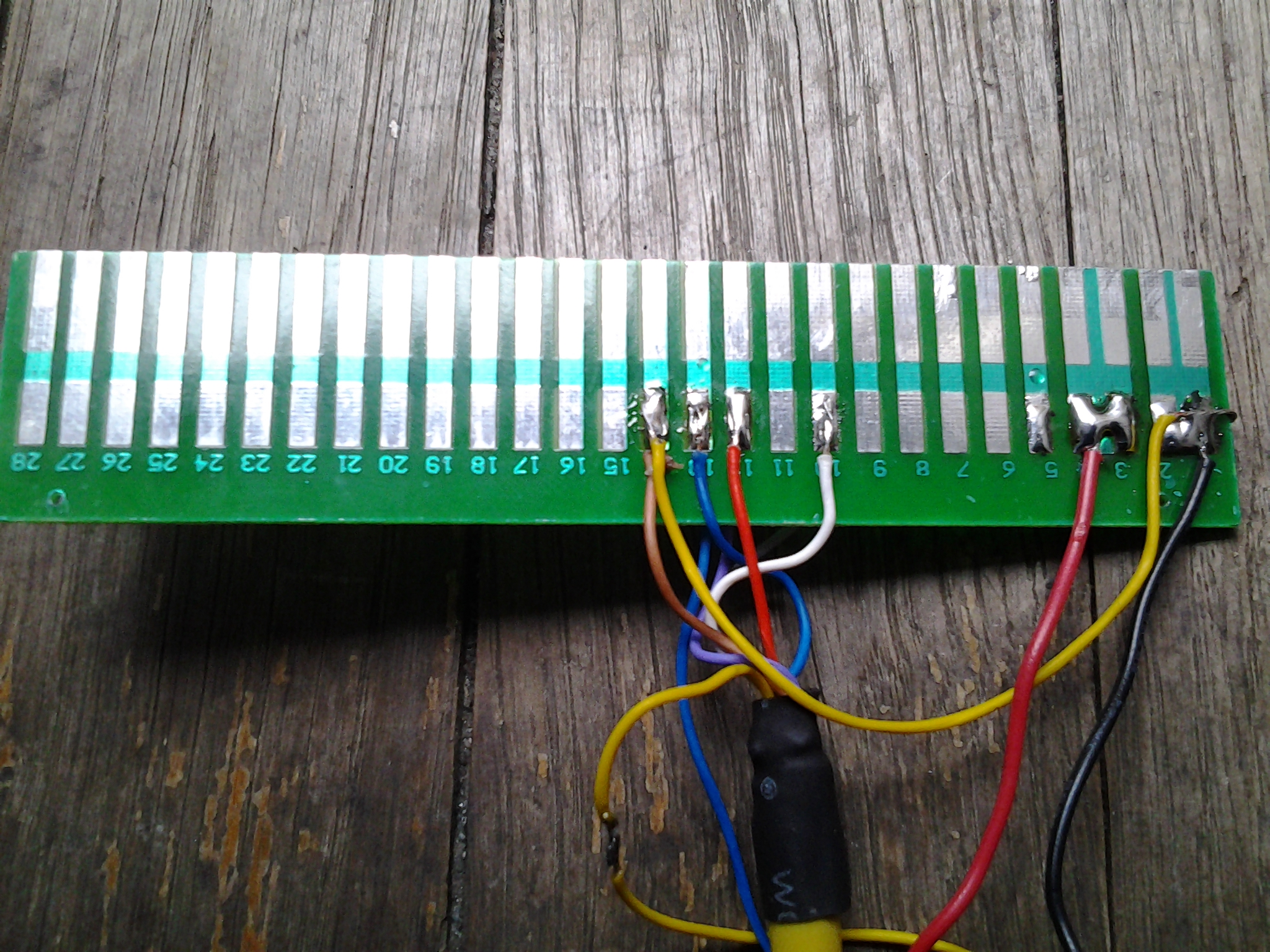

Coté composent

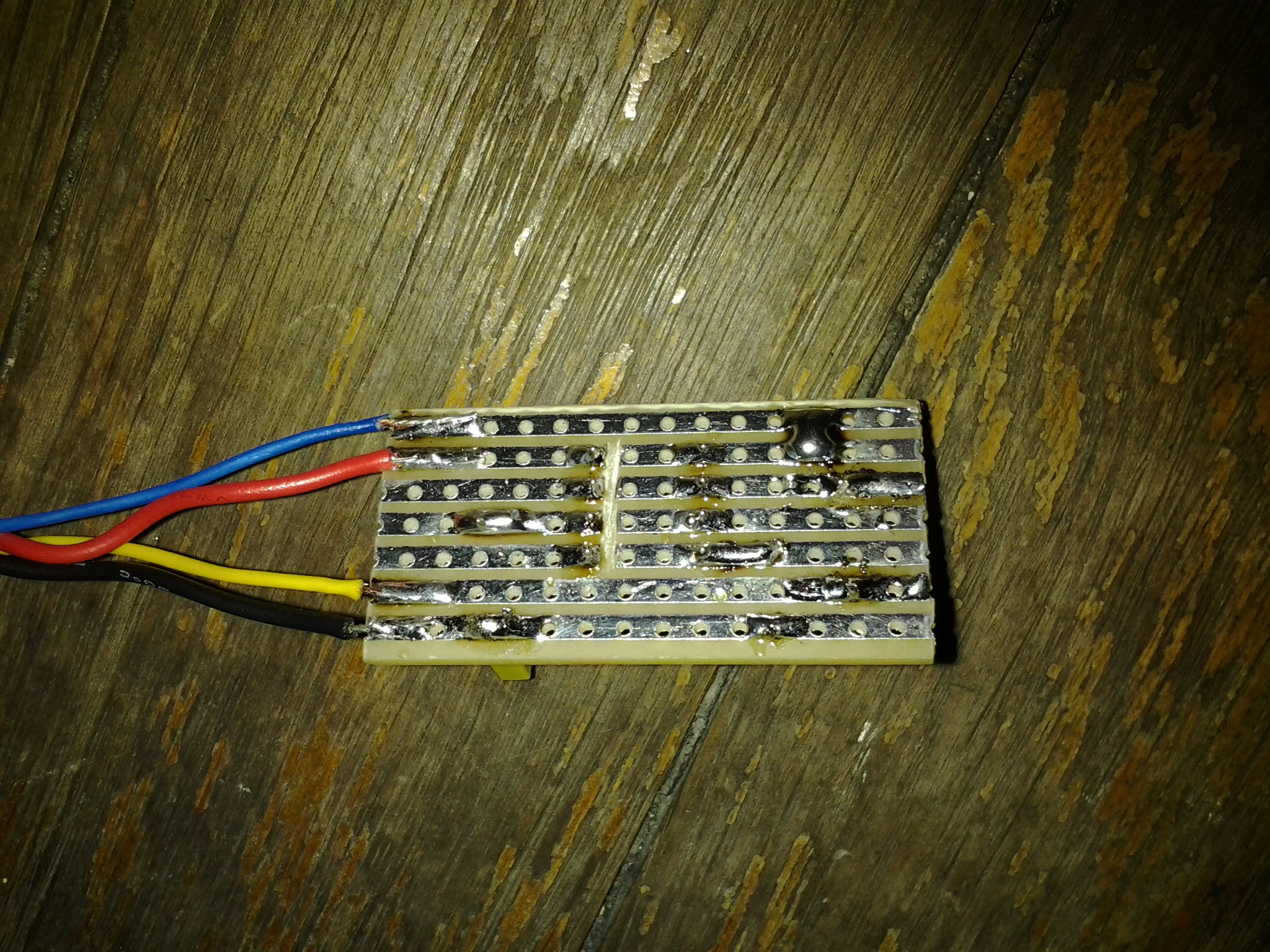

Coté soudure

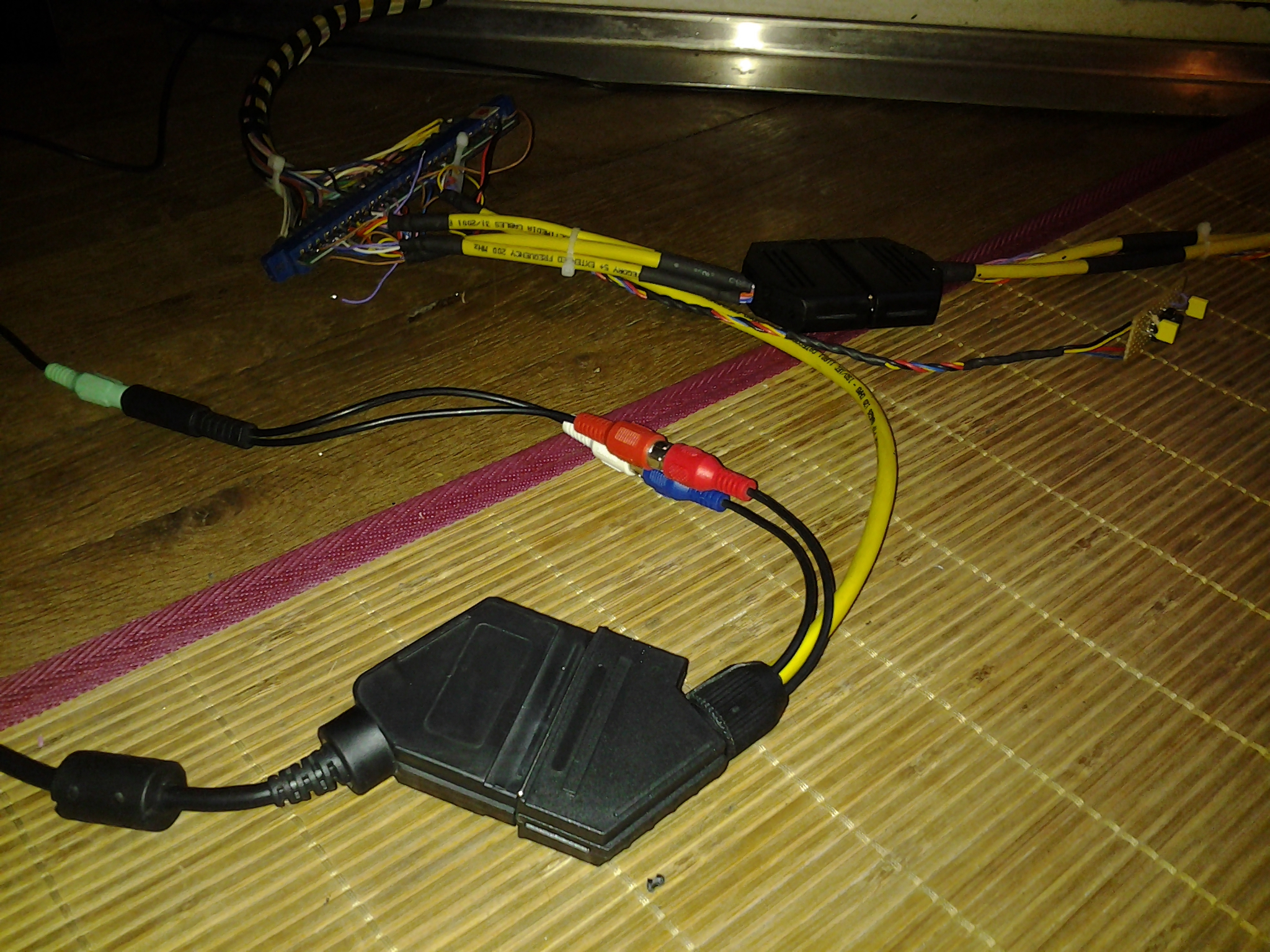

Vue d'ensemble

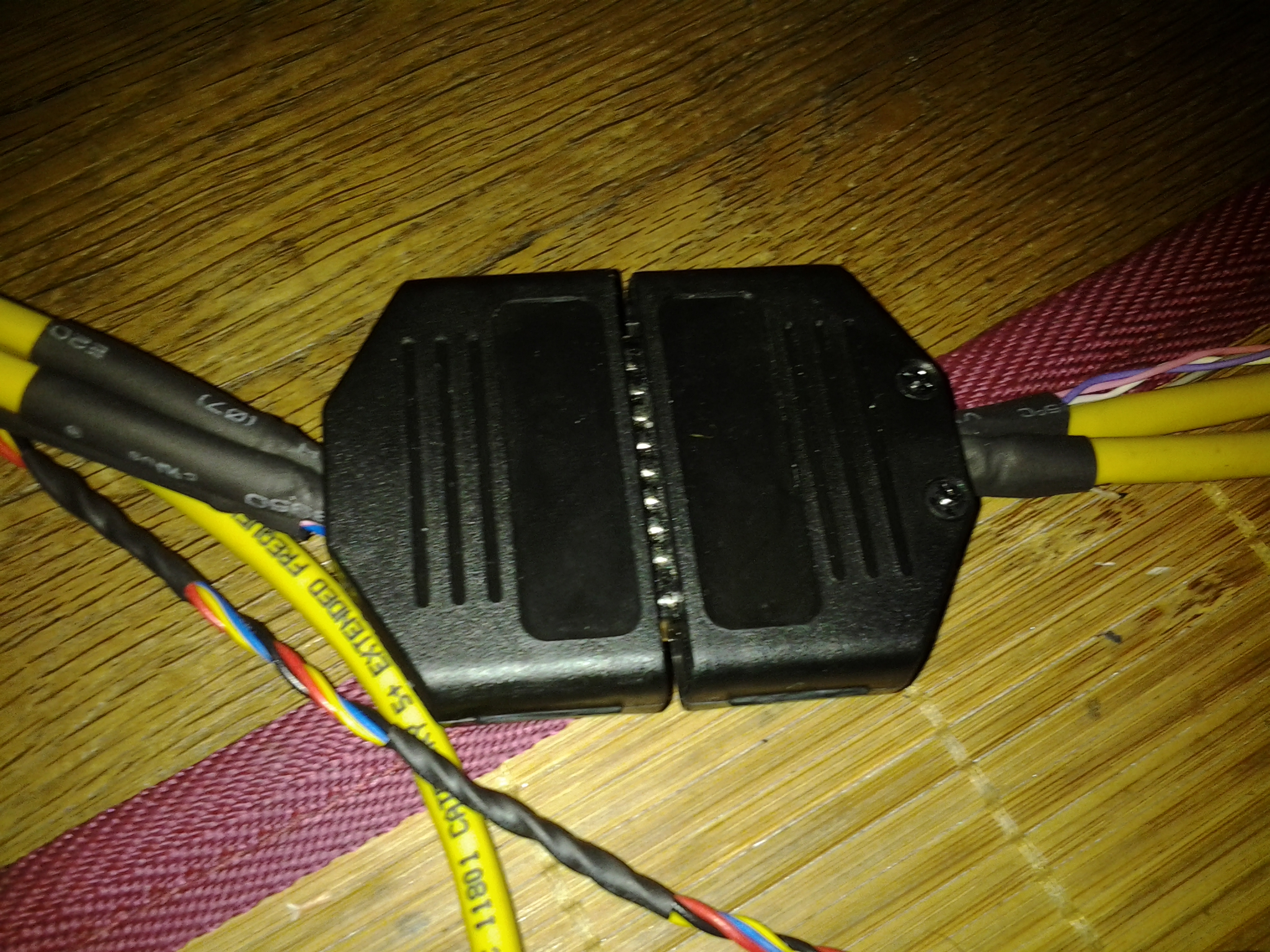

J'ai choisi la solution stéréo cinch pour raccorder sur des enceintes amplifiées

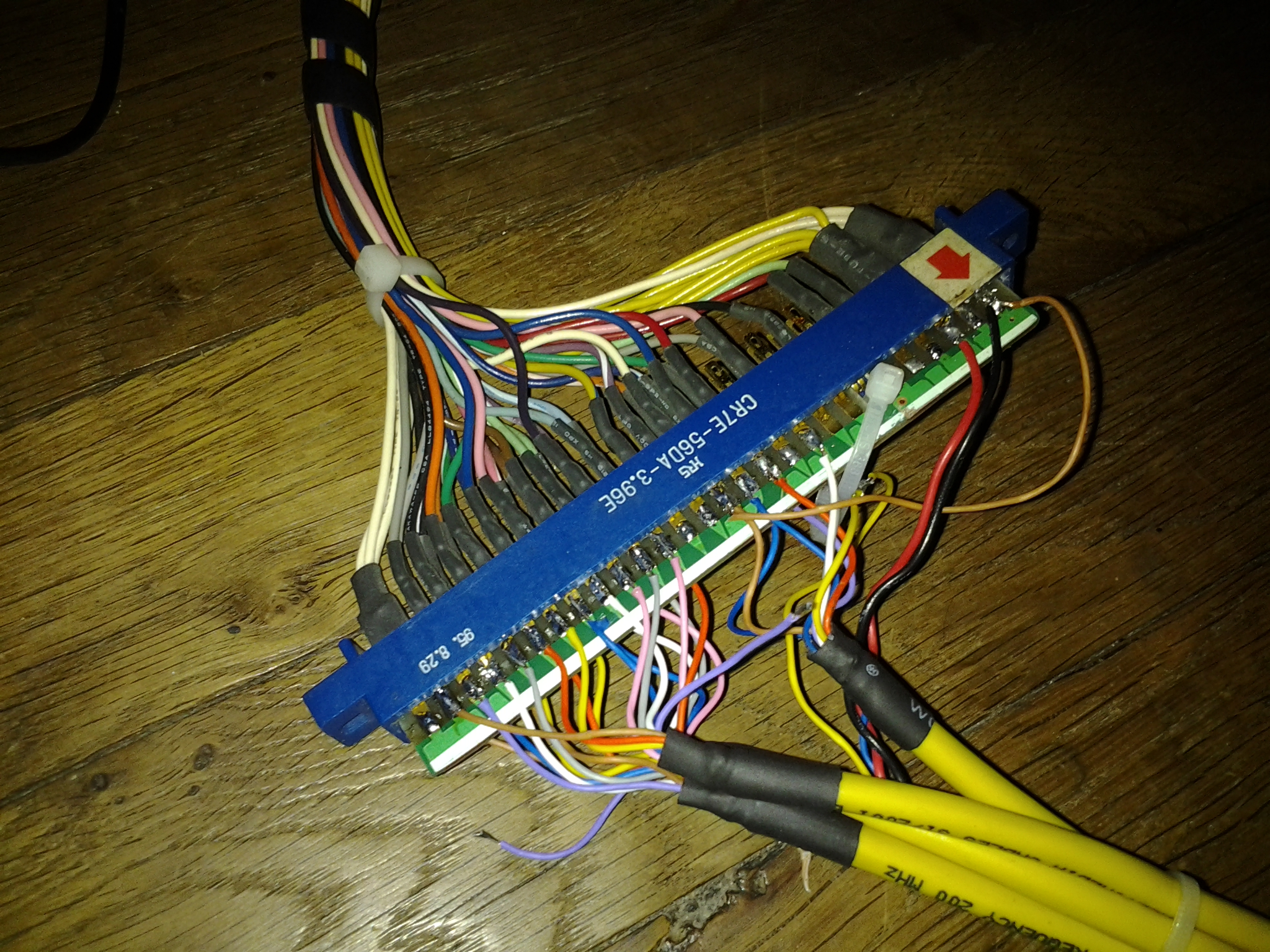

Le premier peigne JAMMA avec lequel j'avais fait mon premier test (peigne de récupération que j'avais sous la main, d'ou je pensais que le problème venait mais cela n'est pas le cas)

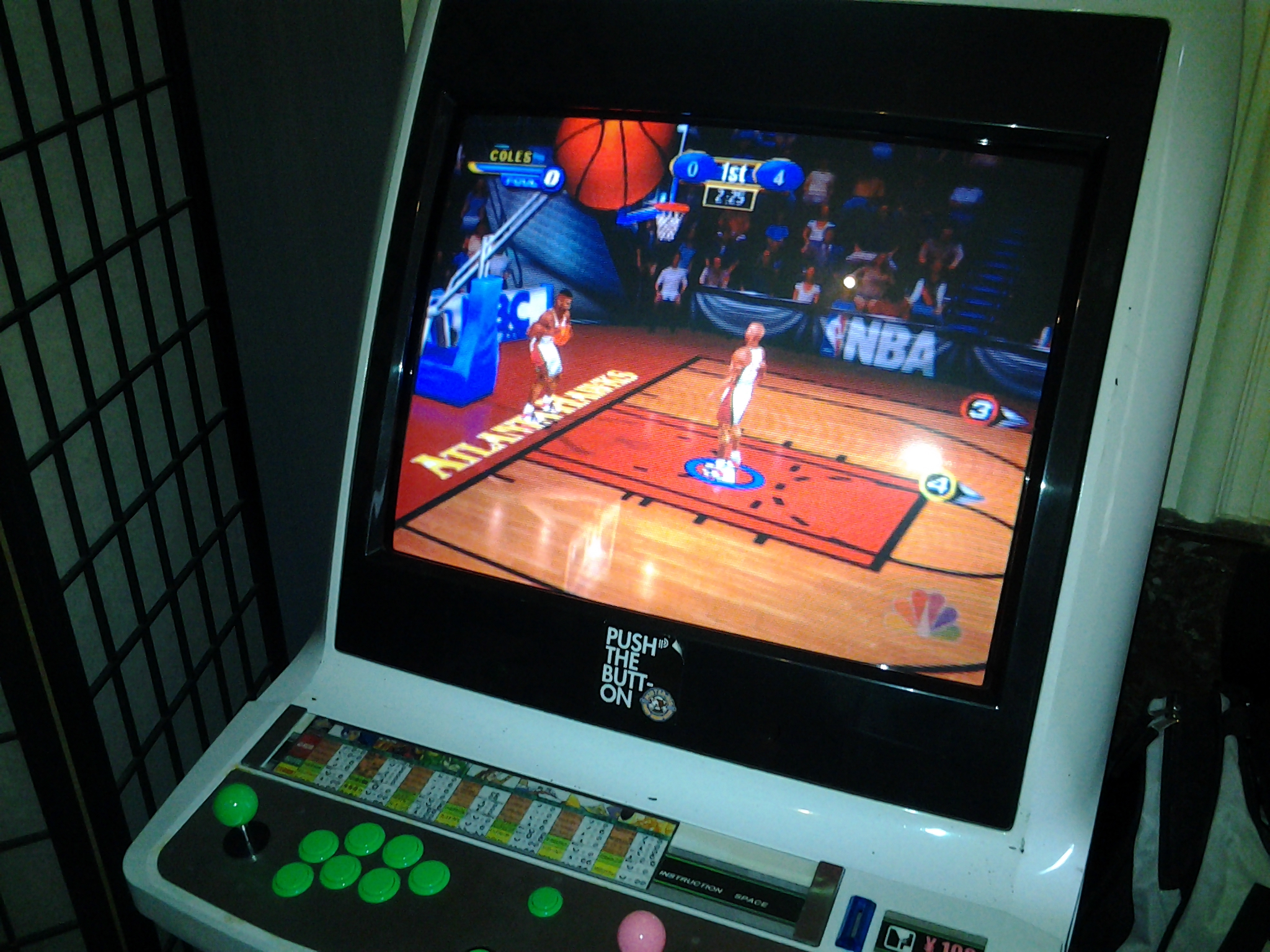

et voici mon problème en vidéo.

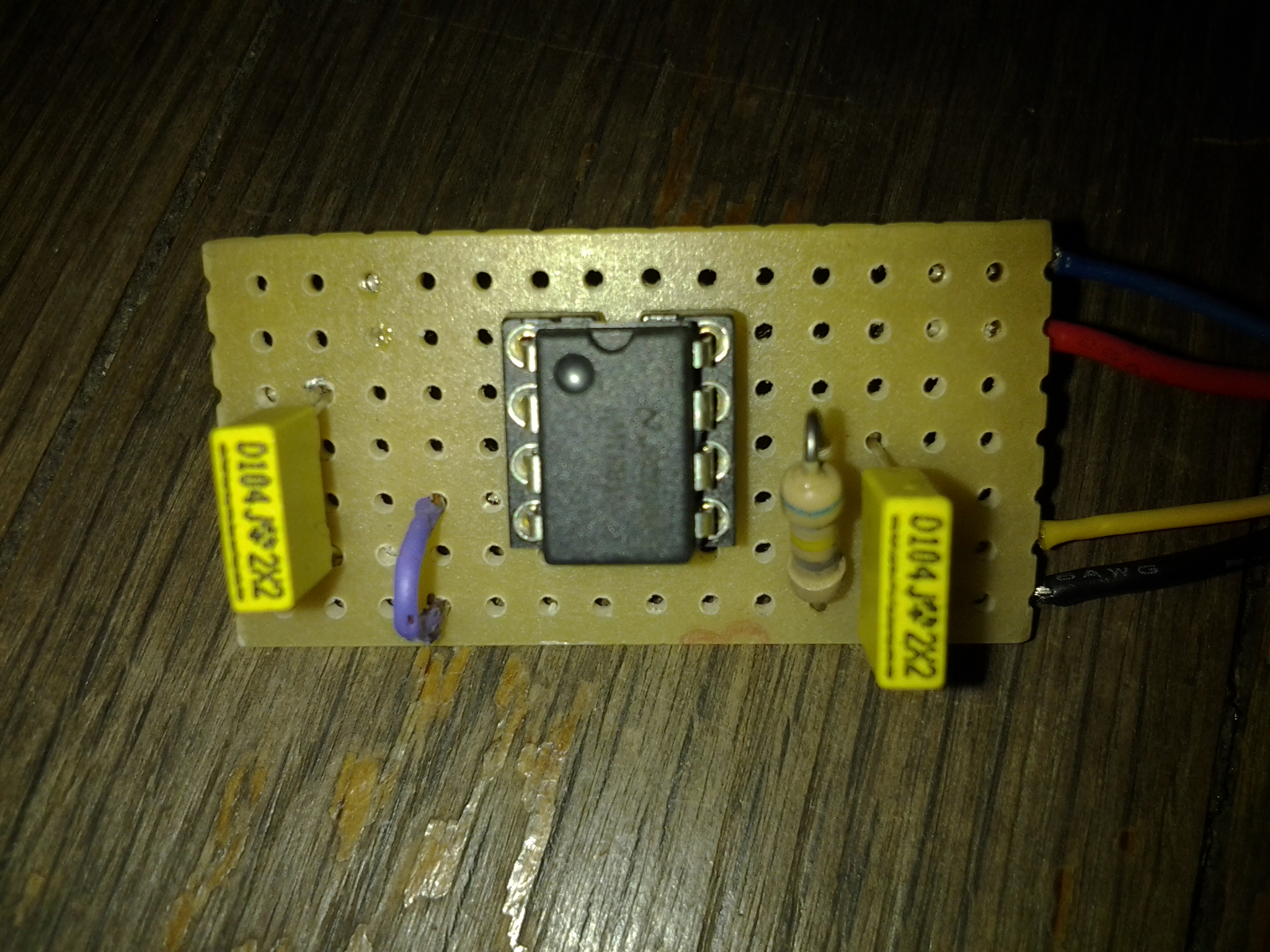

1ère Vidéo, NAC allumée et simplement le peigne avec le montage video avec LM1881N. (RGB de la console branché juste au peigne, pas a la console)

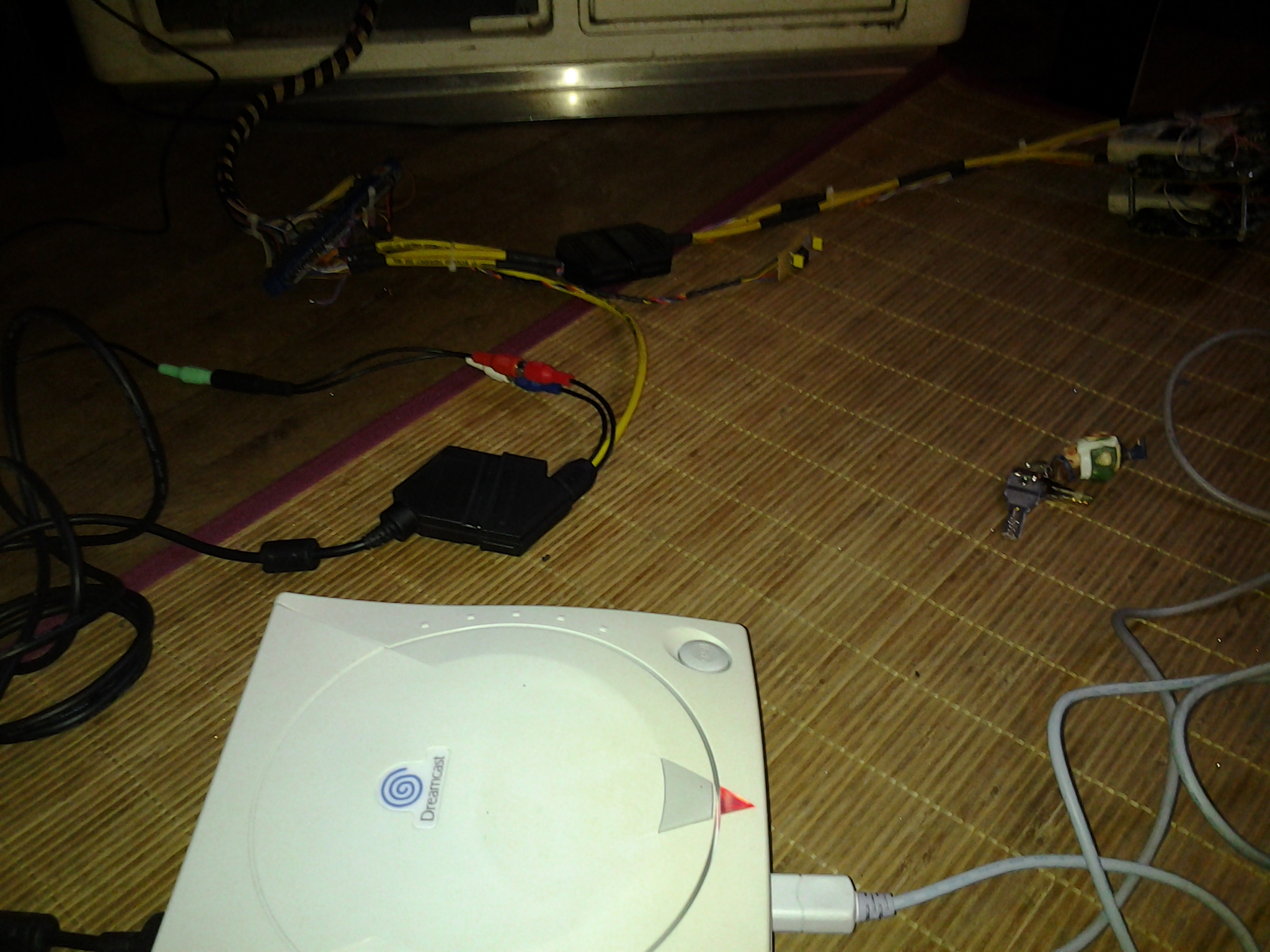

2ème Vidéo, NAC allumée et tout le système de branché avec la Dreamcast.(test fait avec une ps2, Xbox) même constat.

J'ai fait différent test qu'il pourrai peut être vous aidez a mieux analyser mon souci.

1. test fait avec et sans LM1881N.
  - SANS: la synchro vertical fonction quand même, mais impossible de regler l'horizontal, j'ai une sorte de balayage de gauche a droite tres rapide sur tout ce qui est en mouvement.
ce qui nous donne en photo un dédoublement.



Mais quand je met un jeu en PAUSE, donc aucun mouvement, l'image et stable et très propre.

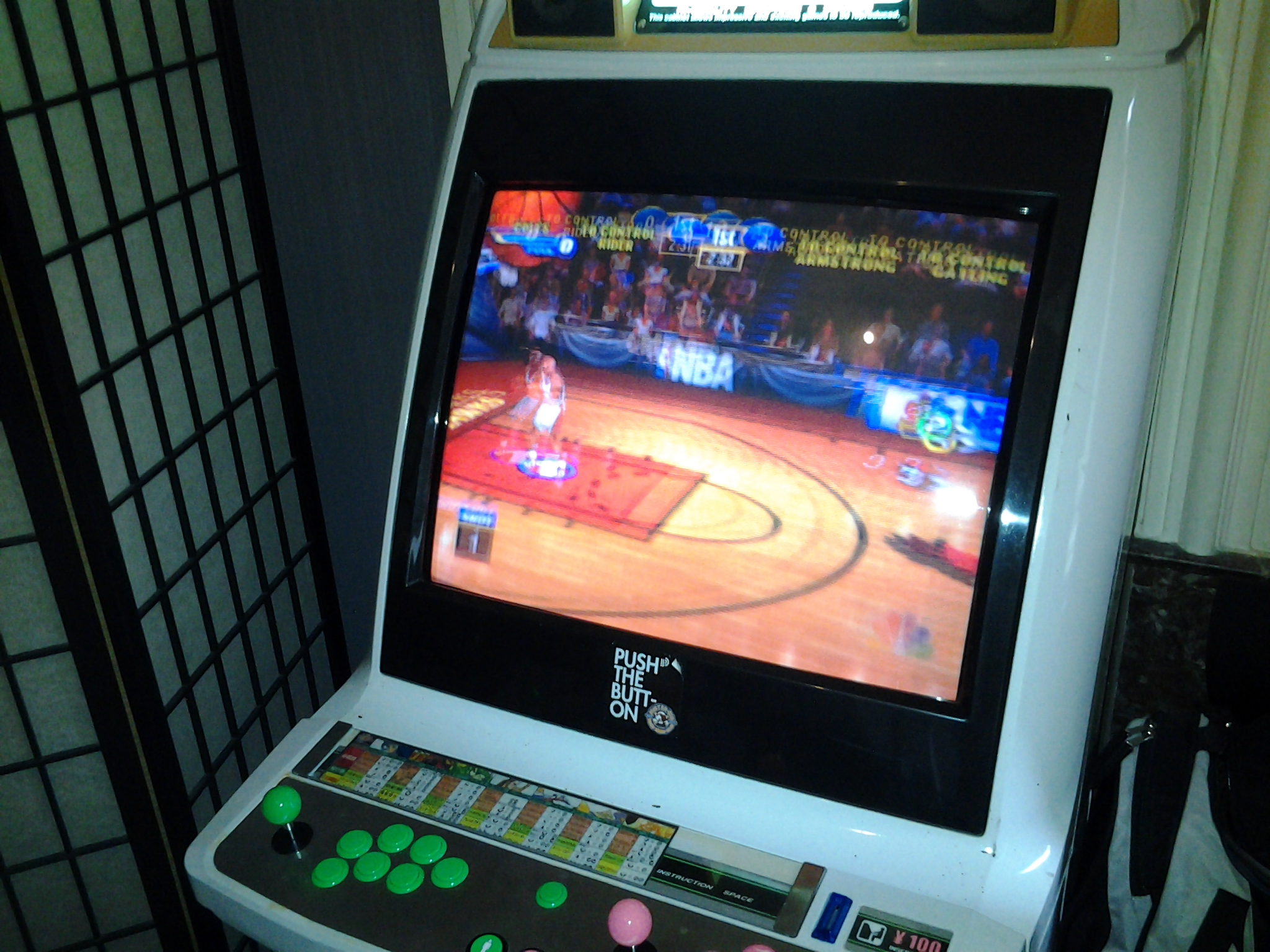

  - AVEC LM1881N cela donne le résultat des 2 vidéos posté au dessus, la vertical toujours aucun souci mais l'horizontal elle fait plutôt des vagues.
Si j'enlève la composite IN de celui-ci je perd mon image, donc par déduction c'est qu'il fait bien son travail.

  - Changement du LM1881N, et même souci, donc ça ne vient pas de lui.

J'ai une platine 15/24/31 WEYA si je ne dit pas de bêtise, tout mes autre système fonction, SLOT MVS, Atomiswave et autres PCB.

J'ai pas mal fouillé le forum et rassemblé les différents problèmes que des membres avaient rencontrés afin d'essayer de résoudre le mien, mais aucun de c'est solution fonctionnes ou soit je les avais déjà appliqués par déduction.

Informations complémentaires qui pourraient vous donner des idées.

Ayant une entrée VGA 31khz, et après avoir vu sur pas mal de forum que l'on pouvait branchez la X360 en VGA mais lorsque je la branche j'ai une synchronisation H impossible a régler, et pareil pour la dreamcast version VGA(homemade) qui fonctionne bien sur un CRT 21".
Par contre la MOBO atomiswave en VGA fonctionne nickel.

Je ne sais pas si cela vous donnera des pistes supplémentaires, je continu a chercher, mais si quelqu'un a un idée, problème de masse ou autre parce que la je sèche.

Je vous remercie d'avance, tout aide est la bienvenue.
Cdlt, Naku
