Salut Sentinelle,

Alors ?? Où en es-tu de cette réparation ? As-tu remonter le signal RVB depuis le connecteur jusqu'au composants qui le génère ?

Sur le PCB original de Pacman, si tu regardes le schéma sur le pdf dont je donnais le lien plus haut, page 36, c'est une PROM 7603 qui fait office de composant palette. Ils utilisent 4 bits en entrée, ce qui autorise donc une palette de 16 couleurs, et pour chaque combinaison, cela ressort le codage RVB de la teinte désirée sur 8 bits (3 bits pour le rouge, 3 bits pour le bleu et 2 bits pour le vert, ce qui permet de choisir la teinte parmi 256). Et les résistances font office de DAC élémentaire. Bien sûr la palette est fixe et non programmable puisque une PROM ne peut-être reprogrammée...

Sur ton PCB bootleg, tu dois certainement avoir quelque chose d'équivalent.

Il serait intéressant que tu repères ce composant et l'inspectes.

Ensuite, toujours sur le site dont j'ai donné le lien plus haut, je ne sais pas si tu l'as vu mais en plus du pdf de la borne Pacman, tu as aussi le pdf de dépannage de Pacman !! (Pac-Man & Ms. Pac-Man Troubleshooting Part II - Midway). Ce doc est très intéressant. Notamment il suggère de ce faire une sonde de test/dépannage qui te permet d'appliquer tel ou tel signal d'horloge pixel à certains endroits. Il explique comment ton écran se retrouve avec des bandes bleues si tu l'applique à telle broche du composant palette, etc. Il y a tout un ensemble de test qui permettra sûrement d'en savoir plus sur ton problème de couleur, et pixel parasite.

Je t'encourage vivement à le lire et tester certaines des explications.

Tu nous tiens au jus hein ? ;-)

A+  Thierry

[sentinelle]

bon je vous remercie tous de votre interet dans le sauvetage de la Mrs Pacman et ben
je vous le dit et je ne passerais pas par quatres chemins ou comme on dit ni en un mot ni en cent
c'est fait elle est hors de danger et completement fontionnelle et propre comme
un sou neuf

divers problemes :

composant stockant les graphismes mort

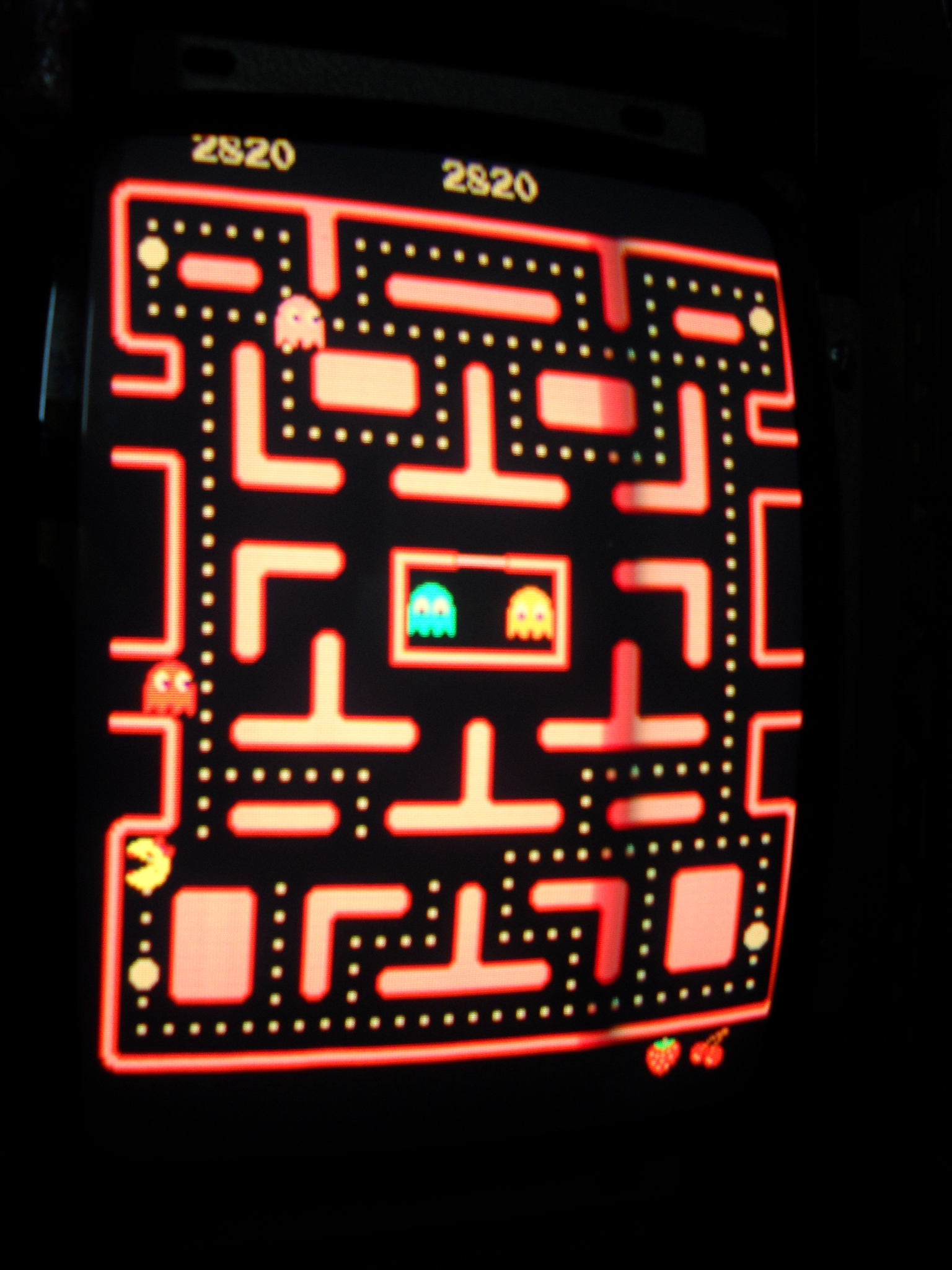

voila une petite photo de la renaissance de cette carte :




voila a plus prochaine episode la reparation d'une arabian fight originale sega en fait
elle est actuellement entre les mains d'un specialiste
comme la vigilante

[Little_Rabbit]

Salut Sentinelle,

Génial ça qu'elle refonctionne parfaitement !

Peux-tu nous en dire un peu plus sur la réparation ? Comment as-tu procédé et quel(s) composant(s) as-tu remplacé(s) ? Tu évoques la RAM video dans ton message précédent, c'est ça ?

A+  Thierry
