problème platine de New Astro

[gc339]

En premier lieu, il faudrait mesurer la tension sur la patte 8 de U401 (CI LA7837), il devrait y avoir 24 volts environ. Si ce n'est pas le cas, il faut ensuite vérifier la tension aux bornes de C954.

[mumuladkos]

Je trouve/mesure tout cela sur la platine n'est-ce pas? En ayant retiré (une nouvelle fois) le combo platine + écran?

[mumuladkos]

Je prend ce silence comme un acquiescement subtil!

Je vais regarder ça ce week-end

[mumuladkos]

En premier lieu, il faudrait mesurer la tension sur la patte 8 de U401 (CI LA7837), il devrait y avoir 24 volts environ. Si ce n'est pas le cas, il faut ensuite vérifier la tension aux bornes de C954.

Sur ma platine (qui est une MS9 29S, pas 29SU), je ne trouve pas d'eprom U401. Je vois en revanche un U201, qui me paraitrait correspondre...c'est celui-ci qu'il faut que je mesure au niveau de la patte 8???

[gc339]

Sur ma platine (qui est une MS9 29S, pas 29SU), je ne trouve pas d'eprom U401. Je vois en revanche un U201, qui me paraitrait correspondre...c'est celui-ci qu'il faut que je mesure au niveau de la patte 8???

Je n'ai jamais dit que U401 était une eprom !

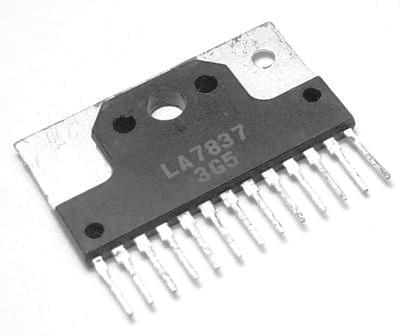

Voici ce à quoi ressemble U401, il devrait être normalement fixé à la verticale contre une tôle aluminium ou un radiateur :

Le datasheet pour la numérotation des pattes : http://pdf1.alldatasheet.com/datasheet-pdf/view/40354/SANYO/LA7837.html

[mumuladkos]

Agrrrr, je comprend pas...

les seuls "bidules qui ressemblent à ta photo sur ma platine ne correspondent pas : U450 et C501, et de toute façon ils n'ont que 9 pattes, pas 13...

[THX1138]

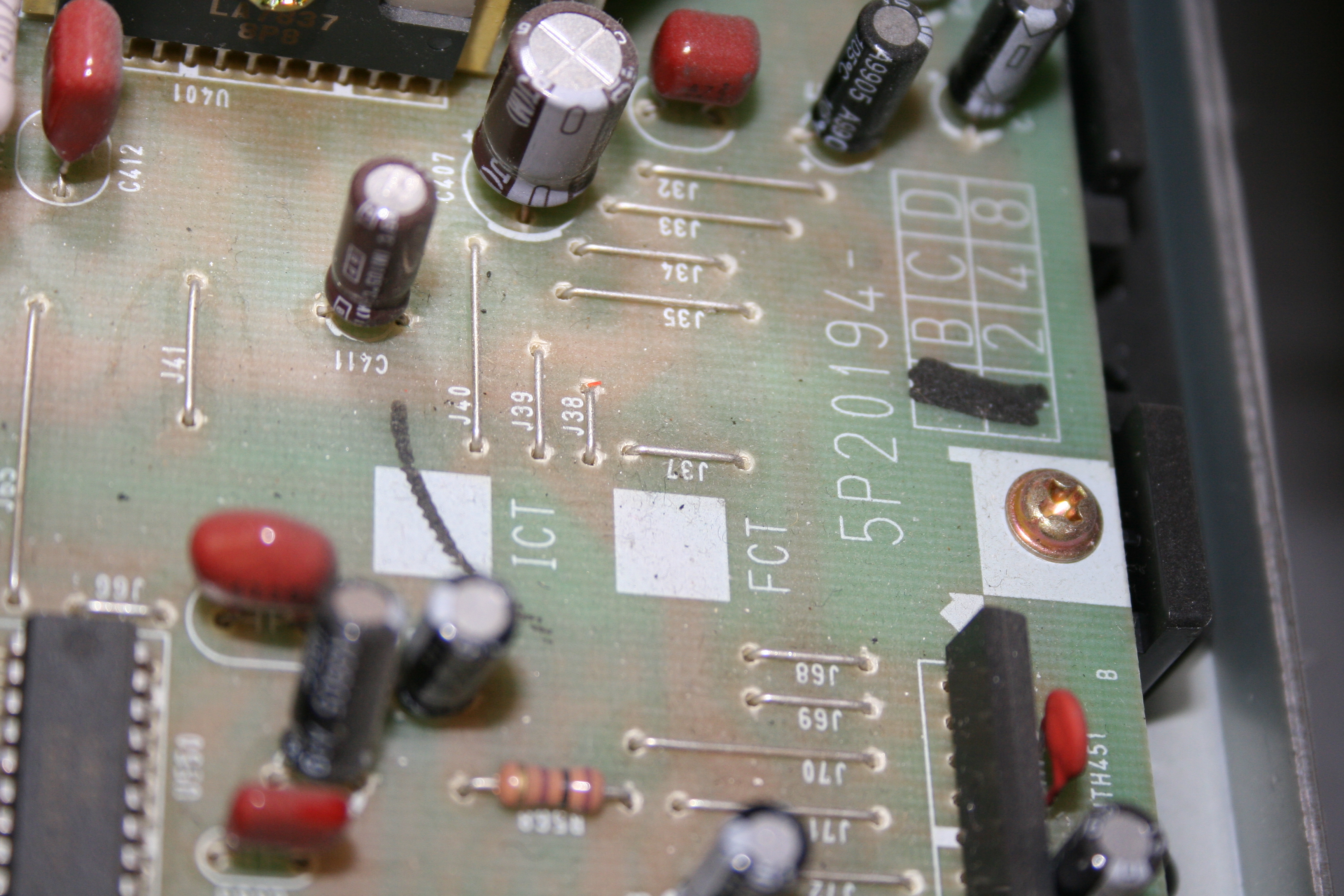

heureusement que je suis la     tout en haut de l'image U401



source: http://wiki.arcadeotaku.com/w/Nanao_MS-2932-S

[mumuladkos]

Merci Parker, le nulos que je suis l'a enfin identifié ce U401 (bien que la platine en photo ne corresponde pas à la mienne).

Par contre, comme je suis un boulet, je comprends pas ce que ça veut dire de mesurer la tension à la patte 8 de U 401, quand je procède comme pour le peigne jamma je tombe sur OV...faut quand même pas le faire pendant que la borne tourne???

[mumuladkos]

Personne pour m'indiquer la procédure pour mesurer la tension de la papatte 8?

[dapsaille]

Salut mon loulou, alors toujours sur cette platine ?

Je te call demain histoire de voire comment tu t'y prends avec ton multimètre

EDIT = un indice, quand tu prends la mesure sur le jamma tu prend la broche +5v et la broche ?

Ensuite, regarde sur le lien datasheet fourni par gc339 et cherches le même terme (et apelle moi avant de tout faire péter, t'as vu je suis rassurant hein  )

Et heuu ... tu as déja vu des composants fonctionner sans jus ? donc oui, machine allumée

[mumuladkos]

Je m'y met demain Dapsou. En cas de doute, je t'appellerai...comme d'hab quoi!!

[mumuladkos]

Hop je redonne des newz, après avoir un poil avancé aujourd'hui (merci à Parker pour son coup de main).

Donc la tension prise aux pattes 8 et 11 de U401, et sur les 10 secondes de test ça m'a donné 21,2V.

On est plutôt loin des 24V non? Je sais pas trop comment prendre la tension aux bornes de C954, le condo est très mal placé si je dois mesurer direct dans la borne...

[dapsaille]

Je rebondis un peu sur le sujet.

Gc339 quand tu indiques de prendre la tension sur le condensateur C954, peut on prendre cette mesure avec un  bête multimètre ?

J'ai "toujours entendu dire"(TM) (j'adore ce genre d'expression) que les multimètres n'étaient pas suffisement rapide et/ou adaptés pour ce type de mesures sur un condensateur.

[gc339]

Gc339 quand tu indiques de prendre la tension sur le condensateur C954, peut on prendre cette mesure avec un  bête multimètre ?

C'est même conseillé !

J'ai "toujours entendu dire"(TM) (j'adore ce genre d'expression) que les multimètres n'étaient pas suffisement rapide et/ou adaptés pour ce type de mesures sur un condensateur.

Faux, car dans ce cas la tension à mesurer est une tension continue.

[dapsaille]

Merci pour ces précisions ...

Comme quoi des fois mieux vaut demander que de rester c.n

[mumuladkos]

ça m'aide pas trop à capter comment mesurer la tension d'un condo aussi mal placé, mais merci quand même et Daps on se voit se week-end tu m'éclaireras!
