table cocktail rene pierre s'allume mais rien à l'écran

Démarré par Chipgame32, Mercredi 04 Décembre 2019, 23:09:40 PM

Fred G5

La platine tout au fond c'est le châssis TVC8 du moniteur.

Si sa fait plus d'un jour que tu ne l'as pas mise en route tu pourras le démonter sans risque.
Après si t'es pas rassuré décharge le tube et sa sera bon
Flipper: DE "Laser War"- WMS "F14-Tomcat"- GTB " Hollywood Heat" - Bally "Black Pyramid"
Borne: Konami "Lethal Enforcers" - New Game "N'Styl"- René Pierre 1982 - Jeutel Neo Geo 16/9 - Simulateur Twin Konami "Midnight Run Road Fighter 2"
Jeu/Système de jeu: 53 PCB Jamma, 7 cartouches MVS, slot Neo-Geo MV-1T, MV-2F, MV-4F, MV-6F
Console: Nintendo SNES 2CHIP, SNES 1CHIP-02 + 43 jeux

Chipgame32


Chipgame32

Cest bin je viens de trouver un tuto sur internet avec une resistance mais ils conseillent de mettre un tapis en caoutchouc par terre et d'utiliser des gants c'est plus raisonnable non?
Et quand je vais contrôler les tensions sur les cartes il ny a pas de risque de créer un arc et de prendre une décharge?

Little_Rabbit

Salut,

Citation de: Chipgame32 le Vendredi 06 Décembre 2019, 14:17:52 PM
Cest bin je viens de trouver un tuto sur internet avec une resistance mais ils conseillent de mettre un tapis en caoutchouc par terre et d'utiliser des gants c'est plus raisonnable non?
Oui, tu peux mettre des gants, genre Mapa :). Le tapis, bon si tu as des chaussures avec semelle caoutchouc ça va (évite de le faire pied nu dans la baignoire ! ;) ).

Citation de: Chipgame32 le Vendredi 06 Décembre 2019, 14:17:52 PM
Et quand je vais contrôler les tensions sur les cartes il n'y a pas de risque de créer un arc et de prendre une décharge?
Je ne suis pas spécialiste, mais pour faire des arcs électriques, il faut des très hautes tensions (plusieurs milliers de Volts !). Les tensions primaires d'une platine (100 à 300 V) ne sont pas assez hautes pour créer des arcs électriques (quand tu branches ton grille pain, cela ne fait pas des arcs électriques ;)). Après, oui on peut se prendre du jus, ça peut être dangereux, et réparer une platine vidéo réclame des précautions (pour reprendre la comparaison, on peut s'électrocuter avec un grille pain, surtout dans son bain ! ;) ). Je trouve personnellement que c'est plutôt l'affaire de spécialistes (dont je ne fais pas partie), ou qu'il faut suivre scrupuleusement des tutoriels détaillés, en sachant ce qu'on fait !...

Personnellement, dans le cadre de la restauration de cette table cocktail, je m'attaquerais d'abords aux autres parties (alimentation, PCB), pour finir par la platine vidéo (voire la remplacer par une platine chinoise), ou remplacer le moniteur par un téléviseur avec hack peritel...

A+
Recherche bornes dédiées ou PCB originaux: Miss Pacman, Dig Dug, Galaga, Mappy, Asteroids, Battlezone, Missile Command, Tempest, Star Wars, Donkey Kong (+ Jr), Mario Bros, Moon Patrol, Defender, Joust, Frogger, Gyruss, Pooyan, Space Tactics, Zaxxon, etc. Flip : Gottlieb des années 80 (Spirit, Amazon Hunt, ...), Baby Pac Man. Divers :  Ice Cold Beer => Trois fois rien quoi ! :D
Ma séance sur le divan : c'est grave Docteur ? :-\
Ma gaming room, ma storage room

Fred G5

Faut arrêter de diaboliser cette histoire de décharge du tube, c'est rien de très dangereux, on est loin des hautes tensions brassées par un sectionneur EDF.

Sa fait très longtemps que tous les moniteurs à tube sont dotés d'un dispositif d'autodécharge. qui rend possible un démontage sans risque moins d'une minute après extinction.
Maintenant sur ton TVC8 fin des années 70, le doute subsiste de pouvoir débrancher la tétine dans la minute, mais après 1 jour ou plus , aucun risque.

Si vraiment tu flippes, tu relies la partie métallique d'un tournevis à la masse du châssis avec un câble banane et deux pinces croco, puis tu passe la point du tournevis sous la tétine jusqu'à toucher la griffe en métal.
Voilà ton tube est déchargée
Flipper: DE "Laser War"- WMS "F14-Tomcat"- GTB " Hollywood Heat" - Bally "Black Pyramid"
Borne: Konami "Lethal Enforcers" - New Game "N'Styl"- René Pierre 1982 - Jeutel Neo Geo 16/9 - Simulateur Twin Konami "Midnight Run Road Fighter 2"
Jeu/Système de jeu: 53 PCB Jamma, 7 cartouches MVS, slot Neo-Geo MV-1T, MV-2F, MV-4F, MV-6F
Console: Nintendo SNES 2CHIP, SNES 1CHIP-02 + 43 jeux

Chipgame32

Oui jai vu ça pour decharger le tube cest pas un soucis jai vu des vidéos. Mais quand je vais devoir contrôler les tensions sur la platine tvc8 il va falloir que tout soit sous tension et d'après ce que jai compris il y a du 15000volts et c'est la que je demandais pour l'arc électrique, pas sur l'autre carte. Après c'est juste par précaution je préfère demander avant de faire nimporte quoi. Je démonte tout demain je verrais de près l'état de cette carte. Si elle est morte ça ce trouve ce model?

Fred G5

La THT est isolé dans son câble et par la tétine jusqu'au tube, pas de risque d'arcage sauf si le câble est blessé.

Faut faire gaffe aux masses primaires et secondaires qui ne sont pas au même potentiel, si tu touches les 2 en même temps, sa pique.
Faire gaffe à l'alim primaire ou tu auras du 310V redressé qui se promène.
Flipper: DE "Laser War"- WMS "F14-Tomcat"- GTB " Hollywood Heat" - Bally "Black Pyramid"
Borne: Konami "Lethal Enforcers" - New Game "N'Styl"- René Pierre 1982 - Jeutel Neo Geo 16/9 - Simulateur Twin Konami "Midnight Run Road Fighter 2"
Jeu/Système de jeu: 53 PCB Jamma, 7 cartouches MVS, slot Neo-Geo MV-1T, MV-2F, MV-4F, MV-6F
Console: Nintendo SNES 2CHIP, SNES 1CHIP-02 + 43 jeux

Chipgame32

donc c'est bon j'ai tout démonté, je vous montre l'état des 3 cartes c'est pas terrible

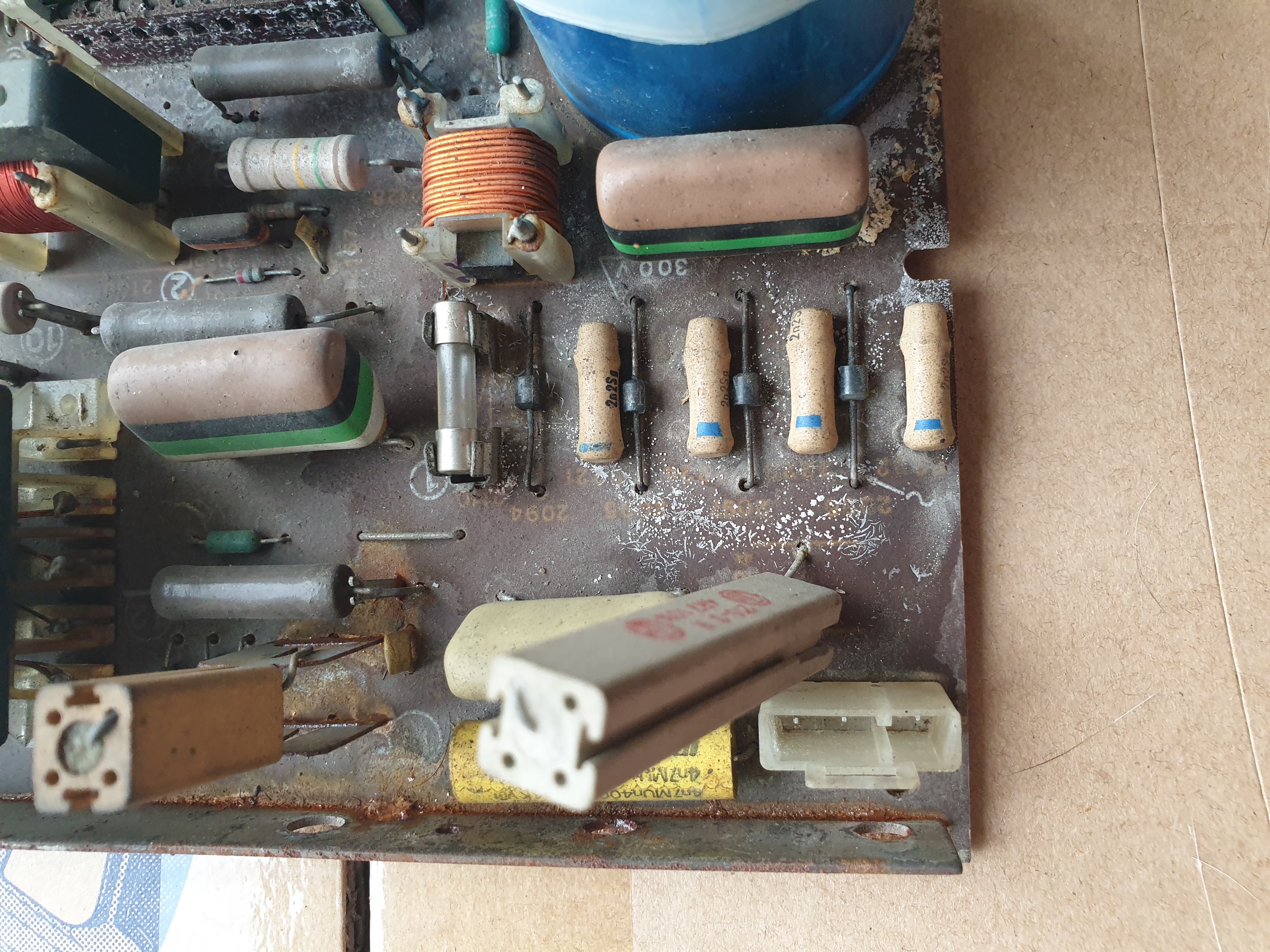

la première : (je sais pas ce qui a coulé dessus bizarre)






la deuxième :




la troisième :







Chipgame32


Fred G5

Purée, c'est vraiment une techno d'un autre temps  ;D

C'est très sale et il semble en effet que quelque chose à coulé un jour là dedans

Essaye déjà de brossé un peut tout cela en douceur avec un pinceau et brosse souple.
Un bon coup d'air comprimé sa aide aussi à décollé la crasse

Flipper: DE "Laser War"- WMS "F14-Tomcat"- GTB " Hollywood Heat" - Bally "Black Pyramid"
Borne: Konami "Lethal Enforcers" - New Game "N'Styl"- René Pierre 1982 - Jeutel Neo Geo 16/9 - Simulateur Twin Konami "Midnight Run Road Fighter 2"
Jeu/Système de jeu: 53 PCB Jamma, 7 cartouches MVS, slot Neo-Geo MV-1T, MV-2F, MV-4F, MV-6F
Console: Nintendo SNES 2CHIP, SNES 1CHIP-02 + 43 jeux

Little_Rabbit

Salut,

Tout ce qui est analogique, je ne m'y connais pas beaucoup, donc prend avec réserve ce que je vais pouvoir dire...

Ce qui a coulé, ce ne serait pas l'énorme condensateur à côté (le gros cylindre bleu) ?

Si c'est le cas, cela montre que les condensateurs électrochimiques de ta platine ont sûrement fait leur temps, et qu'il te faudra tous les changer (mais ce n'est pas ça qui va réparer ta platine !).

Ensuite, on dirait qu'il y a des réparations antérieures dont les soudures ne sont pas jolies jolies... Les refaire propre ne ferait pas de mal car il peut y avoir parmi elles des soudures sèches qui peuvent être la cause de pannes divers et variées.

Pour le nettoyage, personnellement je lui ferais prendre un bon bain chaud :) => tu prends de l'eau bien chaude et de produit à vaisselle, tu plonges les cartes dedans et tu les nettoies avec un pinceau par exemple, pour bien décrocher toute la saleté accumulée. Ensuite tu rinces à l'eau chaude et tu égouttes bien, tu passes un coupe de soufflette si tu as ça, et tu laisses sécher plusieurs jours, sur le radiateur par exemple, histoire qu'il n'y ait plus aucune trace d'humidité. Tu peux voir ici comment j'avais procédé pour le moniteur de ma Pole Position.

A+
Recherche bornes dédiées ou PCB originaux: Miss Pacman, Dig Dug, Galaga, Mappy, Asteroids, Battlezone, Missile Command, Tempest, Star Wars, Donkey Kong (+ Jr), Mario Bros, Moon Patrol, Defender, Joust, Frogger, Gyruss, Pooyan, Space Tactics, Zaxxon, etc. Flip : Gottlieb des années 80 (Spirit, Amazon Hunt, ...), Baby Pac Man. Divers :  Ice Cold Beer => Trois fois rien quoi ! :D
Ma séance sur le divan : c'est grave Docteur ? :-\
Ma gaming room, ma storage room

Little_Rabbit

Re,

Citation de: Fred G5 le Vendredi 13 Décembre 2019, 09:22:31 AM
Purée, c'est vraiment une techno d'un autre temps  ;D

Oui :D, c'est ce que je me suis dit aussi en voyant les photos ! On dirait un truc des années 60/70 :).

A+
Recherche bornes dédiées ou PCB originaux: Miss Pacman, Dig Dug, Galaga, Mappy, Asteroids, Battlezone, Missile Command, Tempest, Star Wars, Donkey Kong (+ Jr), Mario Bros, Moon Patrol, Defender, Joust, Frogger, Gyruss, Pooyan, Space Tactics, Zaxxon, etc. Flip : Gottlieb des années 80 (Spirit, Amazon Hunt, ...), Baby Pac Man. Divers :  Ice Cold Beer => Trois fois rien quoi ! :D
Ma séance sur le divan : c'est grave Docteur ? :-\
Ma gaming room, ma storage room

Fred G5

#28
Attention au lavage à grande eau avec ce type de vielle platine

C'est faisable mais il faut prendre quelques précautions.
Je préconise dans ce cas de désouder de la carte tout ce qui est transfos et self bobiné, de virer les gros condos avec leur support, ainsi que le relais et les carte filles avec leurs potentiomètres carbone à l'air libre

Si de l'eau ce mets là dedans sa peut y rester très longtemps. Il y'a risque de dégrader les isolant des transfos et selfs suivant ce qu'ils utilisaient à l'époque.
Risque d'abimer la couche carbone des potentiomètres
Flipper: DE "Laser War"- WMS "F14-Tomcat"- GTB " Hollywood Heat" - Bally "Black Pyramid"
Borne: Konami "Lethal Enforcers" - New Game "N'Styl"- René Pierre 1982 - Jeutel Neo Geo 16/9 - Simulateur Twin Konami "Midnight Run Road Fighter 2"
Jeu/Système de jeu: 53 PCB Jamma, 7 cartouches MVS, slot Neo-Geo MV-1T, MV-2F, MV-4F, MV-6F
Console: Nintendo SNES 2CHIP, SNES 1CHIP-02 + 43 jeux

Chipgame32

dessouder les composants qui risques d'être âbimé je peux le faire.
Je peux pas faire avec de l'alcool à 90 ou de l'alcool isopropylique et frotter avec une brosse a dent?

une autre question peut-on connecter une carte 60 in 1 sur ce genre d'écrans? existe t'il un adaptateur?

Fred G5

#30
Tu peut aussi faire avec de l'alcool et une brosse, sa sera moins agressif qu'un grand bain mais aussi un peu moins efficace.
Ne passe pas trop sur les potentiomètres, avec leurs piste carbone visible, c'est fragile

Tu pourras brancher ce que tu veux là dessus tant que sa reste du 15KHz et en Jamma avec la bonne orientation d'écran
