Spacialisation du son sur Stern Sam

[Bio STEIN]

Bonjour @tous

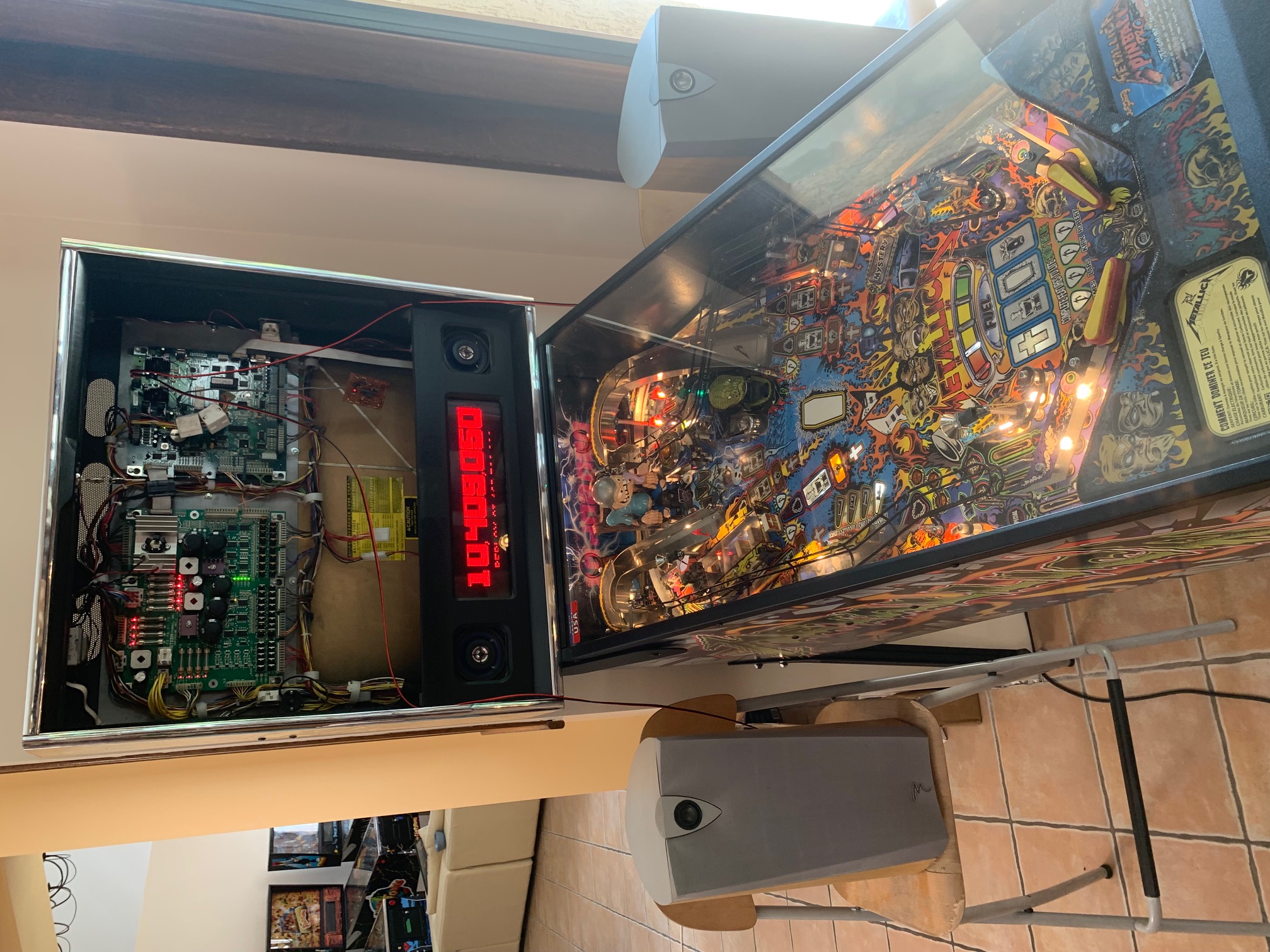

j'avais commencé une article sur la spacialisation des Stern SAM (Metallica) ici et je voulais décrire ici la suite de mes travaux

https://www.flipjuke.fr/viewtopic.php?f=58&t=150580

[Bio STEIN]

Donc je missione mon garcon de faire son premier montage électronique à l'aide d'une plaque à trou.

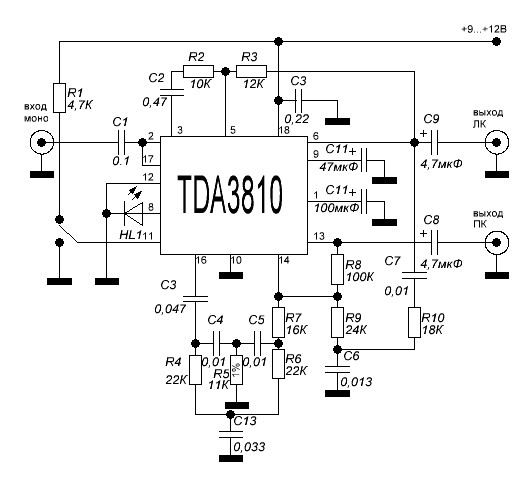

Voici le schéma.

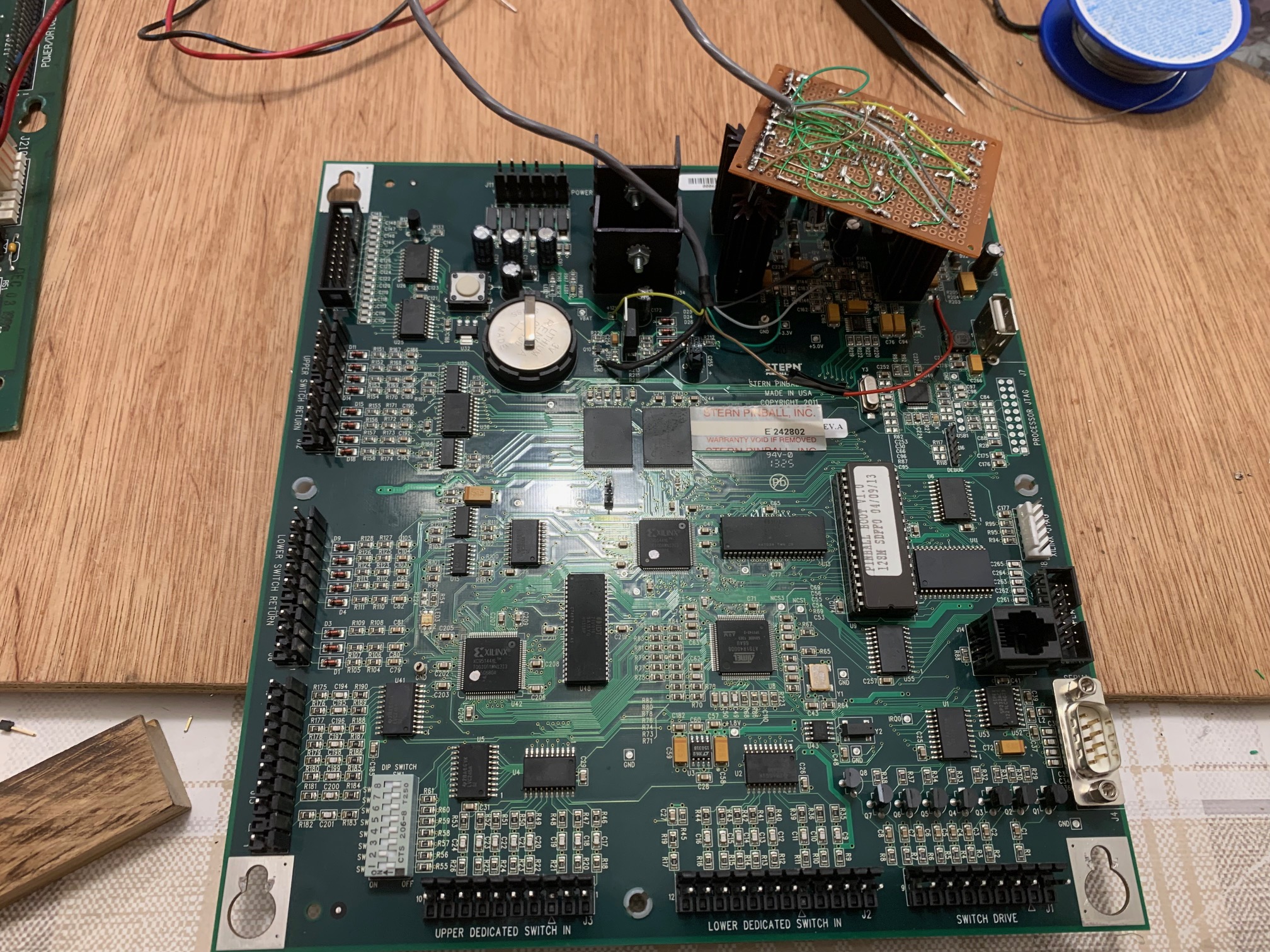

On supprime les resistances R209 et R202, et une des pattes de chacunes va me servir de point d'entrée de l'AMpli de puissance TDA2030 de la carte SAm, juste avant le condo, donc afin de garder un isolation galvanique entre mon montage et la CPU-SAM

pour l'entrée du montage on pique les signaux juste en sortie de U30, TP16 e TP17 sur le schéma mais en realité AOL et AOR sur la carte SAM.

il y a aussi le 12V et le GND, en ayant bien vérifié au préalable avec un alim limitée en courant, que le montage ne fait pas de court circuit.

[Bio STEIN]

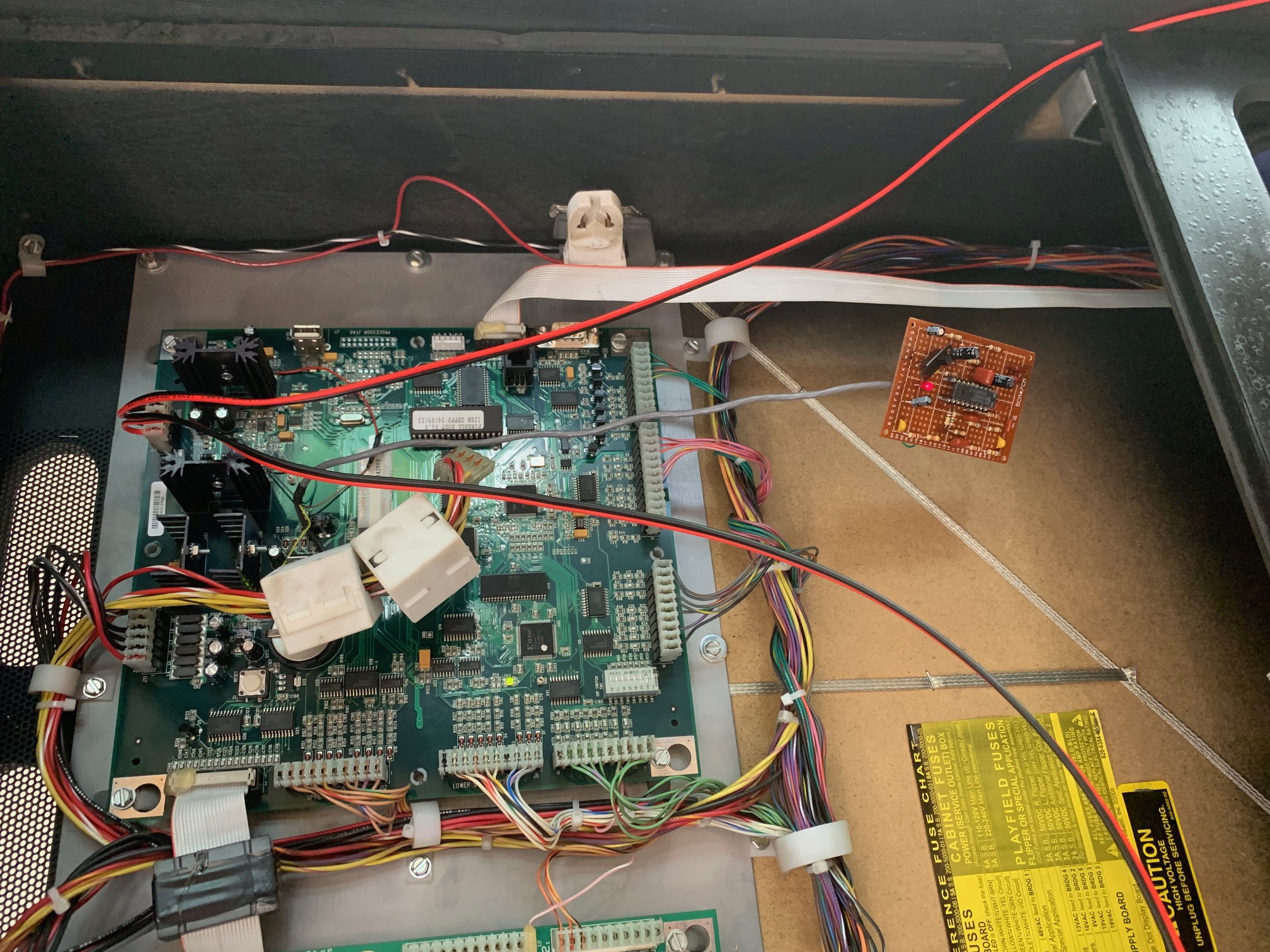

sur le circuit, il n'y a qu'il seul interrupteur sur la patte 11.

quand on met du coté masse, le son est identique à l'original, Son MONO bien au centre du flip. pas de parasites, pas de filtre qui couperait la bande passante en bas ou en haut, rien de particulier. donc le montage fonctionne, c'est déja cela, mon garcon était assez fier de lui. pour un premier montage.

Je bascule l'interrupteur dans l'autre sens et il y a tout de suite une différence sur le son, un effet élargi, moins central, un vrai plus.

Malheureusement, il y a un sorte de parasite sur un des canaux, un sorte de bruit de fond, vous savez comme par exemple, quand vous mettez le doigt sur l'entrée RIAA d'un ampli, mais un peu plus haut en fréquence.

le son est globalement plus aigu, mais a perdu dans les basses. bref, on dirait que j'ai un flitre passe haut. Le montage est à revoir, peut-être un truc avec des potards, et aussi plus facile à démonter pour mieux mettre au point, car j'ai globalement peur de cramer ma carte SAM.....
