Ce week end pas d'avancé majeur sur le wip,
J'ai installé la nouvelle façade pour remplacer l'ancienne dont le bois était pourri et avait pris l'eau




Collé et vissé, avec les trou et rainurage d'origine pour s'adapter au mieux.

Après séchage je remet le flip sur ses pieds.

Je vais refaire une vérif des contacts plateaux fronton et planche de fond en vue d'un dernier test avant la rénovation esthétique.
Je n'ai pas encore osé démonter le plateau et le sous plateau, je vais peut être demander un coup de main a un ami (il fait du juke et pas de flip, mais il a déjà fait, il est calé, ultra minutieux et précis.)
 Ça m'évitera une connerie 😅

Prochain post pour voir le flip sur ses pieds

Aujourd'hui petite réception d'une pièce qui ne servira qu'à clôturer l'étape du remontage et de la mise en service
Le cache interrupteur ''gottlieb'' imprimé en 3d

Merci !!

Ton aide est précieuse.
Pas bête cette idée de rôtissoire je vais voir si je peux pas bricoler un truc à l'atelier
Sinon je ferai 4 pieds temporaires je travaillerai sur l'extérieur du plateau puis je le retournerai. Donc tu me conseilles d'enlever l'intégralité de ce qui est sous le plateau ?
Même la tresse de masse métallique qui est agrafé et souder aux culots d'ampoules?
Oui je vais rester sur la vitrification, ça ne m'empêche pas de mettre un film cicatrisant par-dessus une fois fini mais le vernis protégera vraiment bien la peinture d'origine.
Je note les conseils pour le fronton et les decagon. Suite du wip en fin de semaine

Merci pour les infos Tilowil
Je vais essayer de trouver les decals, ou au moins une image de bonne qualité pour une impression !
Merci
Je continu le check des relais et contact, je me suis remis sur le fronton




Je continu de prendre conscience de la masse de travail que je vais avoir

J'ai démonté les décos extérieur du plateau, et je peux donc contrôler les contacts de plateau facilement.
J'ai regardé l'état du mylard, sacrée m**** a enlever, surtout la colle

Au décapeur thermique, suffisamment chaud pour le moment je n'ai pas trop de dégâts sur la peinture


Mais j'ai toute la colle a retirer

Je vais avoir besoin de conseils pour la dépose du sous plateau quand je sortirai celui ci pour les travaux de peinture et vernis (j'ai peur de démonter la  , on laisse prendre dessous, on attache ce qui pend ? )


Vous procédez comment ?

Prochaine étape on continu de contrôler le fronton et on continu le plateau (pour qu'il soit nu et qu'on se mette aux travaux de dépose du mylard et de sa colle, puis de faire les retouches de peinture et de vernir tous ça )

Ça s'annonce très long mais je prend mon temps pour ne rien abîmer de plus

A suivre ...

Donc actuellement la planche de fond devrait être ok. Le fronton devrait être ok. Le plateau n'est pas entièrement contrôlé il me reste la bank de relais du fond

Je démonte en parallèle les décors extérieur sur le plateau (rien de mécanique ou d'électronique qui empêcherait un éventuel test a venir)

Ça me donne une aperçu du travail à effectuer sur le plateau, et je liste a côté les décors a prévoir car cassé ou abîmé

Par exemple l apron et cette pièce a reprendre (autocollant/pochoir et peinture)


Cette pièce a trouver où image a imprimer et vernir (epoxy ou céramique vu l'usure qu'elle doit recevoir)




Sinon on démonte doucement le reste en stockant dans des cartons et en prenant énormément de photo pour le remontage




Prochaine étape:
Contrôler le reste du sous plateau puis premier test

Merci beaucoup Tilowil !

Pour ma part en hier soir et ce matin j'ai regardé un peu divers forum et site spécialisé dans la bille, j'ai trouvé quelques trucs pour m'aider
Tes explications et schèma vont finir de me guider merci
 Ce matin rdv sur la table mortuaire de bonne heure




O et Ax avaient tous les deux des lamelles qui ne passaient pas dans les bons interstices de la fourchette blanche, une fois le problème réglé le réglage me semblait plus évident
O est bon




Ax est plus compliqué à régler, je pense que c'est bon je controlerais a nouveau ou j essaierai de faire contrôler par un habitué pas loin de la maison si je bute.


Ps: mention spéciale a Tilowil et a ce forum, c'est une mine d'or pour aider les gros noob comme moi. Je commence a piger un peu et a comprendre certaines choses qui me feront gagné du temps si je viens a redémarrer a second flipper moins abîmé que celui ci

Je continu mon deuxième passage sur la planche de fond avec mon temps libre de ce matin
J'en suis là
Ax a revoir
BX ok
Q ok
P ok
O a revoir
R revu mais ok
H ok
T ok
S ok
W ok
D ok
K ok
I ok
E revu mais ok
G revu mais  ok
W ok
Besoin de conseil pour O et Ax



Édit: en regardant les photos de ax j'ai l'impression que certaines lamelles passent pas a l'endroit où elles devraient, sans en être certain...
Je vais attendre confirmation mais ça expliquerai le cafouillage de contact

J'avais un peu plus d'une heure de temps libre ce matin pour retourner sur le flip

J'ai sorti la planche de fond et effectivement je suis allé un peu vite et j'ai brûlé des étapes
Je reprends le contrôle des relais un par un et je me rends compte qu'il y a des problèmes
Ax n'est pas bon, il a 4 contact en NO au lieu de deux
Il y a d'ailleurs un pontage avec un fil bleu est-ce normal ?







O non plus. Tous ses contacts sont en
nc (fermés) ou presque. Mais je ne sais pas quel est son seul contact NC en temps normal.

Q est ok
U est ok


J'ai aussi repris le serrage des vis de contact, les vis noires en bout d'alignement de contact, j'avais homis d'en serrer quelques uns qui avaient besoin d'un tour ou deux
Je n'ai pas fait les autres pour le moment

Ça se complique pour moi car j'ai du mal a lire le schéma et a savoir quel contact doit être NO/NC. Possible de les identifier via couleur de fil?

Effectivement je pense que je suis un peu trop impatient et que j'ai loupé quelques contacts qui ne sont pas bon
Je vais ressortir la planche de fond et me concentrer dessus et je vais en parallèle démonter les éléments de décors (uniquement, pas de contacts) du plateaux pour avancer de ce côté là
Je listerai les décors a remplacer ou a reprendre
Et je pourrais avancer tranquillement sur la planche de fond quand j'aurais le temps et la concentration suffisante. Merci Tilowil, merci pour la signification des lettres A.B. et C
Pour contact NO. NC. et double je n'avais pas saisi ça devrait m'aider

Petit passage a vide en découvrant des pannes, c'est que le début, c'est normal, il faut se reprendre.
J'ai une connaissance qui me donnera la main pour la révision finale
Je vais donc attaquer la partie esthétique en attendant qu'il soit dispo

Comme une bonne partie du flip a été révisée (fronton/planche de fond, plateau partiel, il y aura peu de choses à reprendre a la fin)

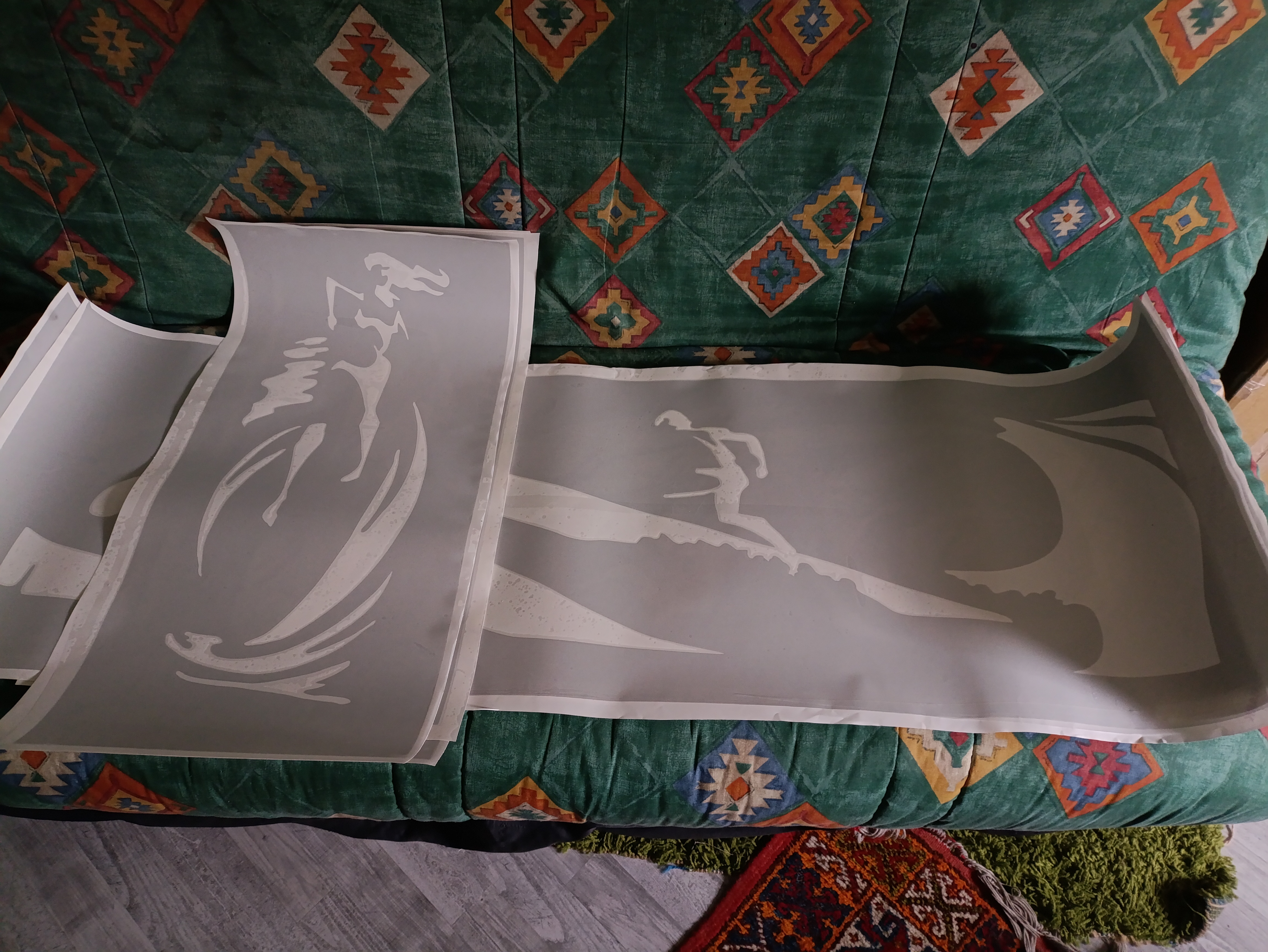

J'attaque le démontage pour rénovation esthétique a savoir plateau à reprendre et vernir. Caisse et fronton a repeindre, chrome et pièces métal à polir.

photo et listing prochainement

Voilà des nouvelles, je suis sûrement trop pressé de redémarrer la bête, le plateau n'est pas terminé de nettoyer mais voilà j'ai remonter tous le monde dans le flip ce soir, histoire de faire un premier test avec fronton et planche de fond revu (avec les peu de connaissances  )

Verdict:
Un joli ''tilt'' est rien de possible




Aucune réaction a quoi que ce soit,

J'ai essayé de coller le relais ''o'' en espérant qu'il colle ''h'' mais rien. Je colle h a la main, le tilt s'éteinds, le plateau s'allume, mais rien n'est possible derrière (ni crédit, ni start, rien)

J'ai testé les bobines O et H avec le transfo du flipper, elles claquent bien. Et lorsqu elles claquent le moteur de planche de fond se remet à tourner (celui du reset)

Les contacts de tilt sont bons. Je ne vois pas.
Chose importante ! J'ai l'impression qu'aucun relais, que rien n'est collé ou alimenté hormis quelques ampoule de fronton
Je ne suis vraiment pas à l'aise avec la lecture des schémas
Je suis peut être passé à côté de quelques chose, sûrement même
Je n'ai pas vu de soudure HS ou de fil coupé, les contacts me semblent bons ...
C'est chronophage, j'aime bien, j'ai envie de comprendre mais j'avoue que je suis dans une belle impasse là.
Je songe sérieusement a trouver un réparateur même si mette 500/600e dans le redémarrage ne m'arrange pas du tout

Merci Tilowil
Pour le nettoyage des rivets et des contacts mobiles, oui, c'est fait le contact a l'air d'être bon
Pour les ressorts à corriger ? J'ai actionné manuellement le player unit, il tourne, mais peut-être qu'ils mériteraient un peu plus de tension, pour tourner franchement et correctement, est-ce que je dois graisser ou lubrifier les axes des différents mécanismes qui sont justement actionnés par ces ressorts ?
Pour les pièces manquantes merci je garde tes liens de côté , j'avais aussi commencé à regarder de mon côté aussi je commanderai le moment voulu.

Normalement bientôt les premiers tests, j'espère obtenir quelque chose de positif


Édit: par acquis de conscience, j'ai nettoyer de nouveau les rivets et les parties mobiles du player unit





Remontage et calage







J'actionne a la main via le taquet métallique le player unit pour qu'il fasse un tour compléter en vérifiant que les rivets soient a leur places partout et avec bon contact, c'est ok!

Je reprend un peu les ressorts pour leur donner du raide





Voilà un player unit qui devrait être ok!
Je vais continuer le nettoyage et inspection plateau dans la semaine (en essayant d'alimenter en photo)
pour espérer un premier test dans le week end, que le dieu Gottlieb soit avec moi

Du coup il me reste le player unit a réviser mais j'attends avec impatience le retour des spécialistes des électromeca présent ici pour m'indiquer un peu la marche à suivre au vu des photos de mes découvertes, je ne veux pas le démonter faire quoi que ce soit qui engendre d'autres pannes
En attendant je vais me mettre sur le plateau pour faire du nettoyage et une première inspection



À très vite j'espère merci à vous

Je continue sur ma lancée ce matin. Players 1 et 3 ok, rampe de bloc a gauche du fronton (là où il y a z1 et z2) ok
Le bloc ''fs'' qui gère la loterie me pose peut être plus de problème à contrôler, je l'ai seulement nettoyé et actionné



Maintenant je vais attaquer la partie du player unit, parti qui me fait un peu peur
Je pense qu'une de mes pannes vient de là

J'ai nettoyé les rivets, il semble calé correctement
Il avait déjà été réviser je crois, le fil jaune a l'air d'avoir été remplacé
Les ressorts ont étés bougés aussi


Le fil jaune, les soudures ont l'air bonne mais c'est le seul fil comme ça d'où mon soupçon de remplacement.





Les ressorts qui actionnent le player unit

L'après midi pluvieuse fait mon bonheur, j'attaque le nettoyage du fronton. Aspirateur et chiffon pour l'intérieur
Puis j'attaque les blocs de rouleau, avec les degagon un a un en suivant la méthode Tilowil, sur le wip de son flipper hot shot.
J'ai commencé par les blocs joueurs 2 et joueur 4



Avant


Après


J'en aurais douze a faire comme cela (pas de degagon unit sur les troisièmes rouleaux de chaque bloc jour, une explication d'ailleurs ?)

J'actionne les mécanismes à la main, j'ai inspecté les contacts, ils sont a prioris tous bon, j'en ai cambrer un ou deux qui me semblaient pas fermé franchement.
Je peux cocher que les parties player 2 et player 4 sont ok
Reste les deux autres joueurs et le player unit

Ce matin pendant que madame dort, aspirateur a l'intérieur du flip, et revision de la planche de fond, il y a quelques fusibles a changer pour les mettre à la bonne valeur.
Ensuite on sort tous les groupe pour nettoyer et contrôler les contact, y compris ceux du moteur

Quelques photos



La planche fond après son rinçage pour dépoussiérer et enlever un peu de crasse, c'est pas nickel mais c'est déjà bien plus propre.




Un autocollant qui se promenait dans le fond du flip, a conserver pour remettre à l'emplacement d'origine (une fois trouvé  )



La planche de fond sur la table d'opération




Contrôle des groupes et contacts un a un


On en reste là pour le moment. Visuellement (je n'ai pas testé les bobines) la planche de fond est ok! Soudures bonnes, contacts ok, elle va être remisé au sec et a l'abri de la poussière.

A suivre:
sortir le plateau, rinçage et inspection de celui ci.
Sortir le fronton, rinçage et nettoyage/inspection (je pense que la panne vient de cette partie)

Ensuite on fera un premier remontage pour test quand tous sera bien sec et ok visuellement
