Bon un peu de progrès dans la détection de la panne peut être...

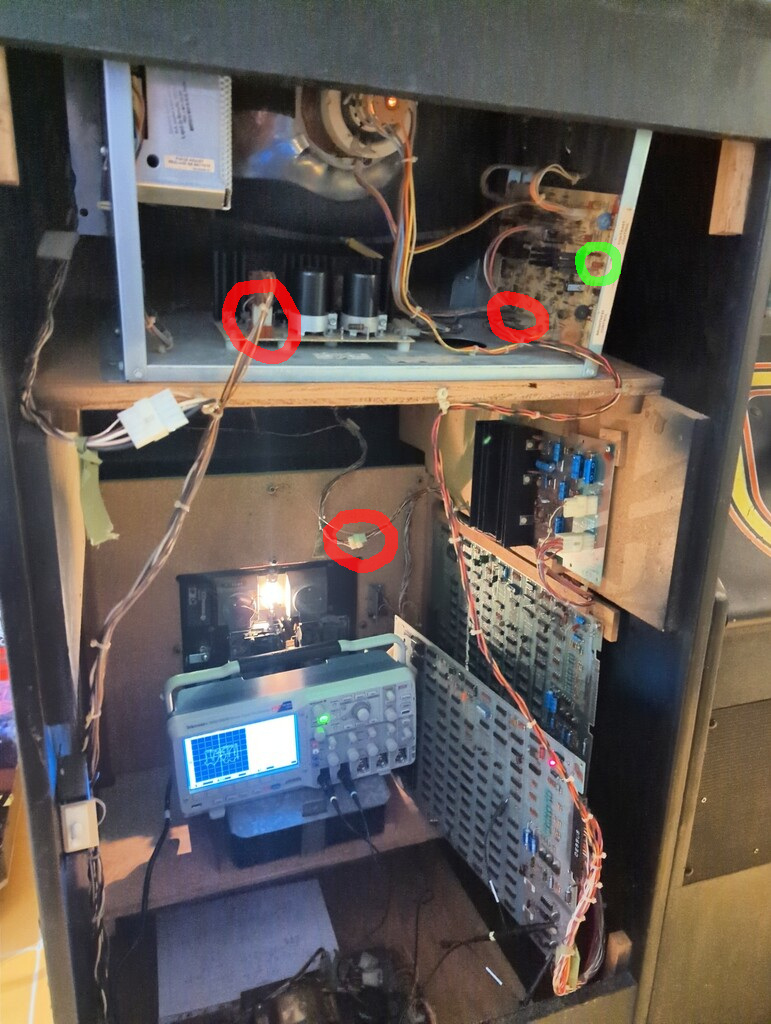

Mesures prises sur la carte d'alimentation :
- en A, je dois avoir 20VAC = je n'ai que 10
- en C, je dois avoir 5 VDC = OK
- en D, je dois avoir 12VAC = je n'ai que 6 VAC
- en E, je dois avoir 12 VDC = OK

Excellent travail.

Pour ma part j'ai du attendre lonnnnnnngtemps avant de trouver un panel à un prix correct.

Ma plaque de substitution était moins propre.

Yes, ça après je verrais de mon coté, j'vais surement me fabriquer une CNC quand j'aurais fini les travaux de la gameroom, donc je pourrais faire un truc propre, ce qui m'intéressera le plus c'est surtout comment brancher tout ça a l'élec    mais j'imagine qu'avec ta carte ça sera du gâteaux

Oui c'est l'ancienne ram que j'avais remise. La coulure est sous l'eprom du jeu

On voit aussi qu'il y a du vert de gris sur le composant juste au-dessus.

Merci LR.

J'ai suivi vos explications très détaillées pour trouver mon problème.  En travaillant selon votre description, il a été facile de trouver le circuit intégré défectueux.

Malheureusement, je n'ai pas de 74151 pour le moment, je vais donc devoir passer commande.

Et oui, vous avez raison, c'était D2 - j'étais un peu trop excité par mon succès.

Doctor X-Dav a fait un feedback en septembre 2023 de certaines de ces repro que tu mentionnes.

Je te partage le lien de sa vidéo si jamais ça peut t'aider :


J'ignore si depuis, les modèles dont il s'est plaint ont été corrigés.

Moi j'ai prévu de me fabriquer le mien sur mesure parce que ma borne custom sera plus large qu'une Astro City classique. Je ne vais pas avoir le choix, un panel en repro sera trop petit pour mes besoins. Du coup j'ai téléchargé les éléments en vectoriel et je me ferais mes modifications perso pour que ça colle avec les dimensions de mon projet (lien du vectoriel d'Astro City)


De toute façon je serais bien obligé d'aller voir un imprimeur au moins pour la fabrique des stickers, alors je vais voir avec lui comment il pourrait éventuellement s'occuper du panel aussi. J'ignore encore pour l'instant de quoi sont capables les imprimeurs, notamment si une impression sur métal est possible. Enfin bref, pour l'instant je n'en suis pas encore là, mais à un moment donné il faudra bien que j'y réfléchisse.

Oui c'est une bonne idée si jamais mon "autre piste" ne rend pas ouf

Pour l'épaisseur, JLCPCB propose jusqu'à 2mm si je ne m'abuse, ce qui ne serait (à vue d'œil) pas suffisant :/

The silencer,  1992

légères bidouilles..

J'ai enlevé l'eprom et j'ai une coulure en dessous du socket qui l'a maintenait... Ce doit être lié...
