Citation de: Little_Rabbit le Mercredi 11 Mars 2026, 10:30:00 AMSalut,

Ça avance bien tout ça !

Peux-tu nous en dire un peu plus sur tes PCB ? Ils sont super propre !

La carte CPU notamment m'intrigue : je n'y connais trop rien matière de carte CPU de flips "récents". Celle-ci semble mêler de la techo récente et plus ancienne non ?

Merci.

A+

C'est des pcbs que j'ai refait quasiment à l'identique des originaux, j'optimiserai avec des nouveaux composants peut être plus tard... Pour la CPU, j'ai juste mis une pile lithium comme celle des bios de PC, des supports pour tous les circuits ainsi qu'une embase IDC afin de ne pas mettre la nappe à l'envers. La seule carte récente est la tilt audio, je voulais un son "stéréo". Pour la DMD, j'ai viré la partie HT car je l'utilise avec un pin2DMD. J'ai rajouté un convertisseur pour récupérer le 80V AC et faire du 12V. Pour le 12V, on peut choisir soit le 12V de la power driver soit le 12V régulé.
Une petite photo de la fliptronic...

  Oui c'est sûr qu'on est pas obligé d'avoir tout ça.

Après le sertissage c'est quand même pratique aussi je trouve, ça fait propre et c'est facilement démontable, je préfère mettre un domino de raccord par exemple pour la réglette LED du marquee plutôt que de souder, parce que le jour où la réglette LED chinoise à 5 € décide de rendre l'âme tu seras pas obligé de ressortir ton fer à souder pour la changer.

Et d'autre part, quand tu n'es absolument pas un roi de la soudure mais plutôt un électronicien du dimanche comme moi, le sertissage c'est bien plus facile et pratique. Par exemple quand t'as les éléments qui sont déjà dans la borne et que tu dois souder deux fils ensemble, c'est pas forcément facile quand t'es à moitié contorsionné avec des appuis précaires de faire une soudure propre. J'ai la troisième main avec les petites pinces croco pour maintenir mes fils, mais même sur un plan de travail stable et avec cet accessoire de maintien, dis-toi que je n'arrive déjà pas à faire des soudures impeccables... Donc ouais... Heu, le sertissage c'est bien aussi, surtout pour un bricoleur du dimanche qui n'est pas à 100 % à l'aise avec les soudures.

Ces kits de pinces étaient entre 9 et 15 € pour le plus cher, alors ça va. En sachant qu'en plus du projet arcade, j'ai aussi des petits travaux à prévoir dans la maison. Notamment la pose d'un tableau électrique secondaire pour mon abris de jardin avec éclairage et quelques prises. Je prévois aussi la pose future d'une prise renforcée pour la recharge de véhicule électrique avec le chargeur domestique à charge lente (celui entre 2 et 3 kW). Et pour le kit avec les connecteurs Dupont j'ai pris au cas où je voudrais faire mon câblage custom du panel, selon le type de contrôleur que j'aurais choisi (le choix du GP2040 CE que j'avais en tête n'est pas encore définitif).

Salut,

Ça avance bien tout ça !

Peux-tu nous en dire un peu plus sur tes PCB ? Ils sont super propre !

La carte CPU notamment m'intrigue : je n'y connais trop rien matière de carte CPU de flips "récents". Celle-ci semble mêler de la techo récente et plus ancienne non ?

Merci.

A+

ça manque de ficelle à rôti

bref trop pointu, certains nécessaires ou utiles, mais la moitié on peut s'en passer avec une bonne pince et des soudures

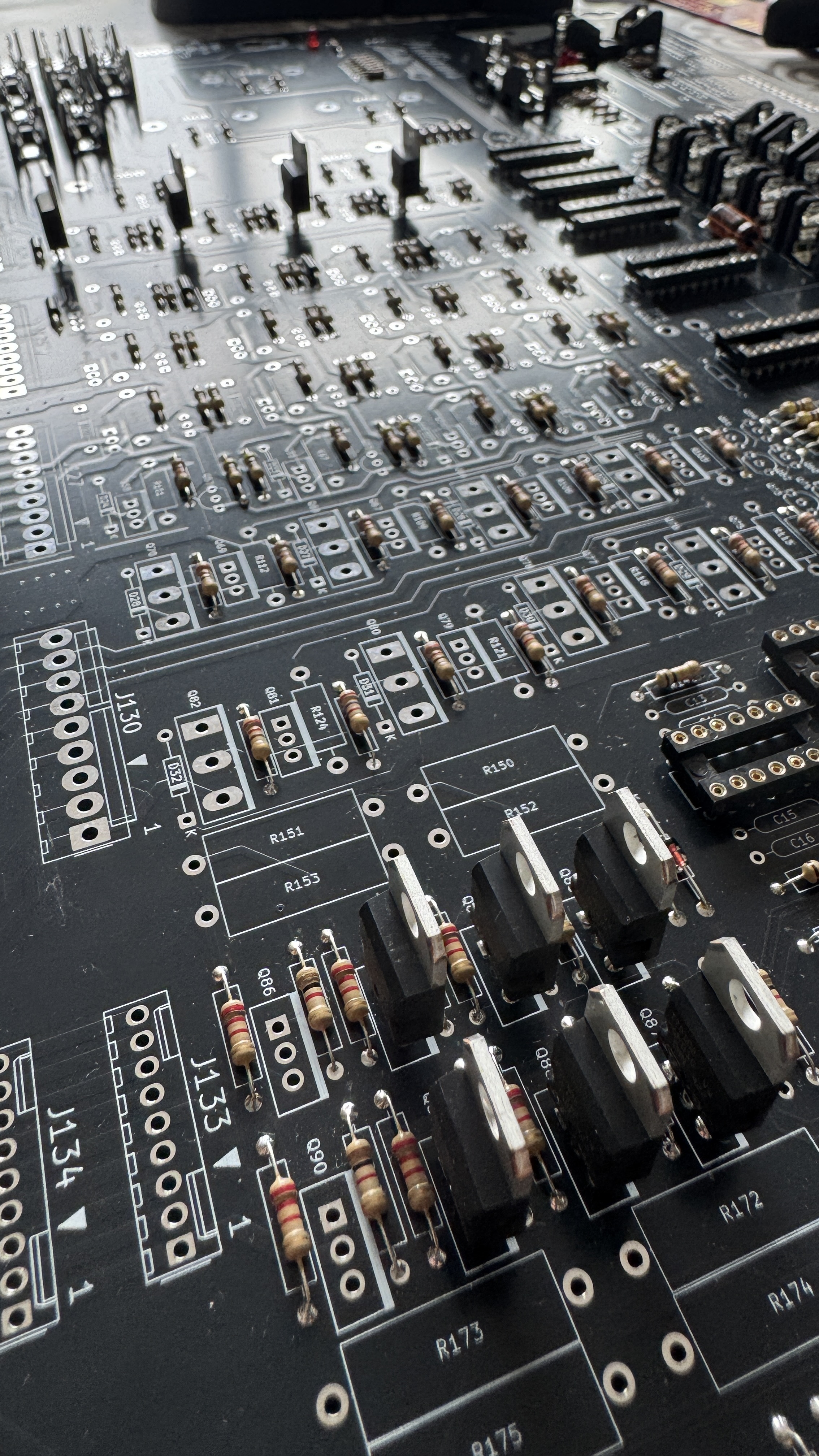

Petit retour sur ce que je préfère : l'électronique...

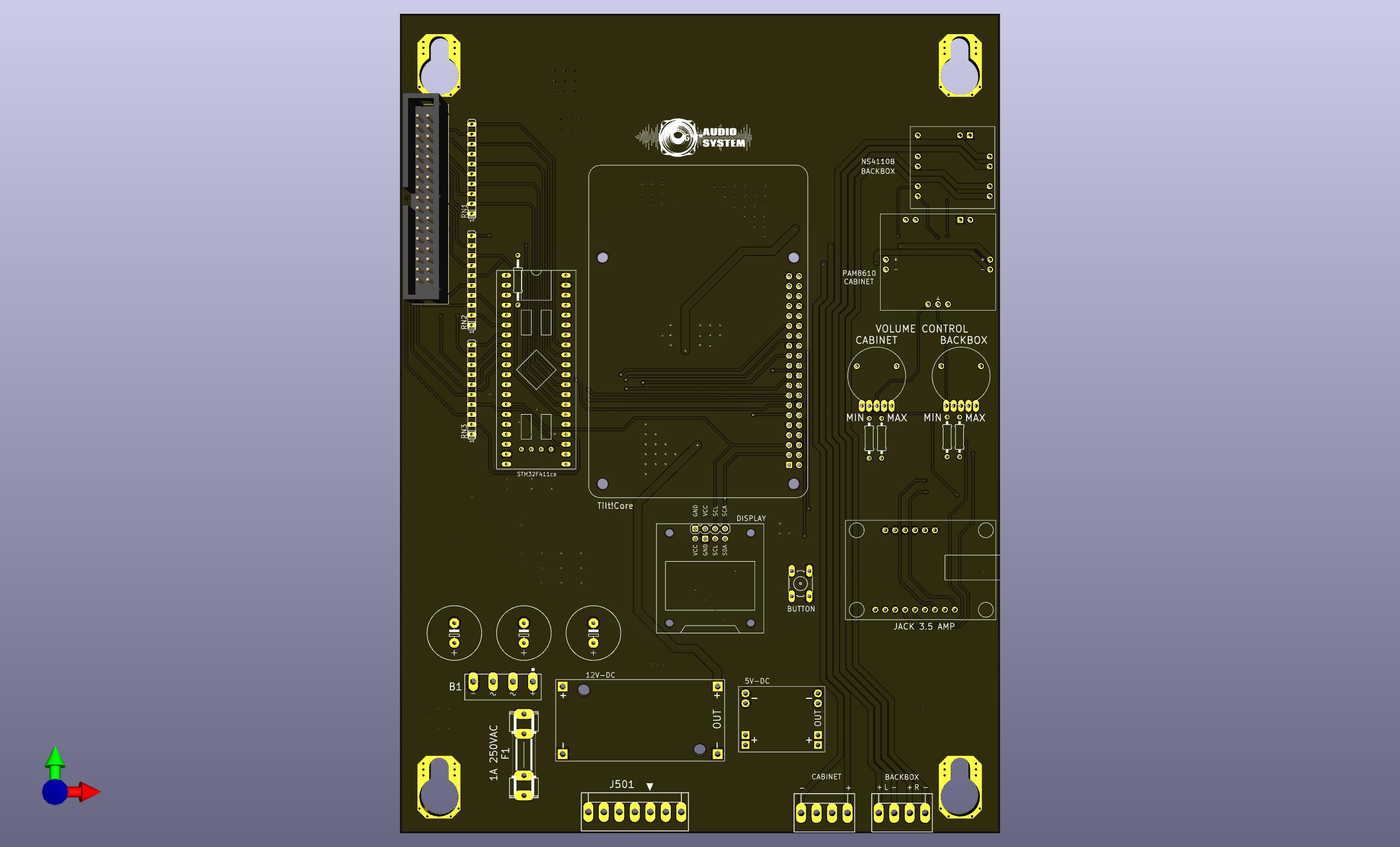

La cpu, la tilt audio et la carte DMD sont fonctionnelle!



La carte fliptronic est montée mais pas testée et la carte power driver est en cours de montage, il y en a des transistors

J'ai commandé du matos pour faire de l'électronique et de l'électricité, parce que je n'avais absolument aucune de ces fournitures à ma disposition dans mon matériel de bricolage. Et si on veut faire des trucs propres en arcade ou pour d'autres travaux d'électricité ou d'électronique, ça peut toujours servir. J'ai pris un petit multimètre d'entrée de gamme de chez Fluke, c'est la marque qu'on m'avait recommandé. Je l'ai acheté sur Aliexpress parce que deux fois moins cher que chez les revendeurs français, j'en ai eu pour 44 € avec les frais de port gratuits (commande effectuée avant que cette merde de taxe sur les petits colis ne soit passée).

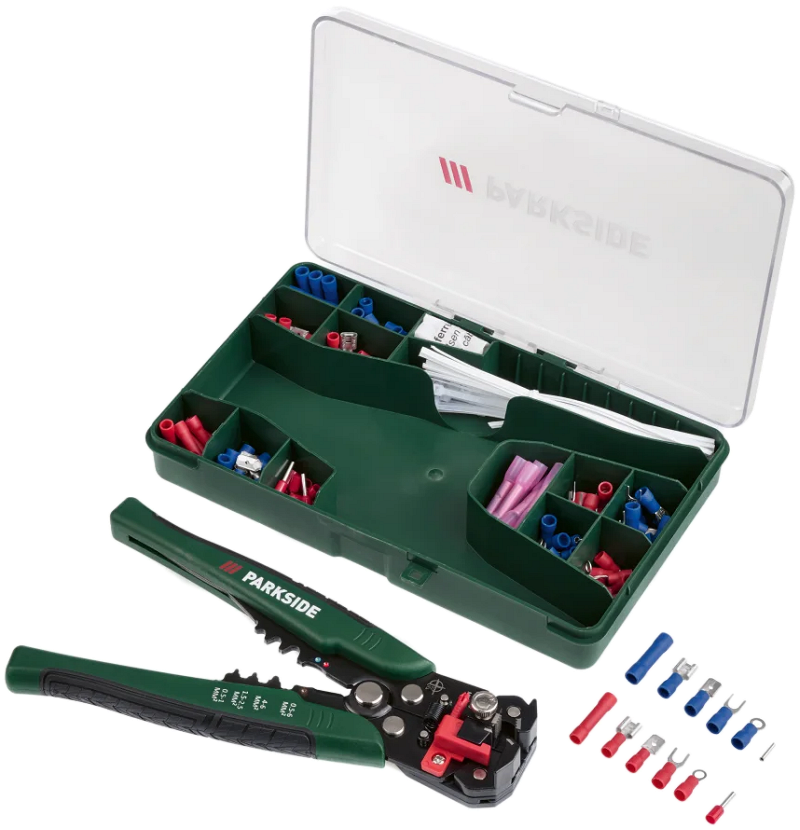

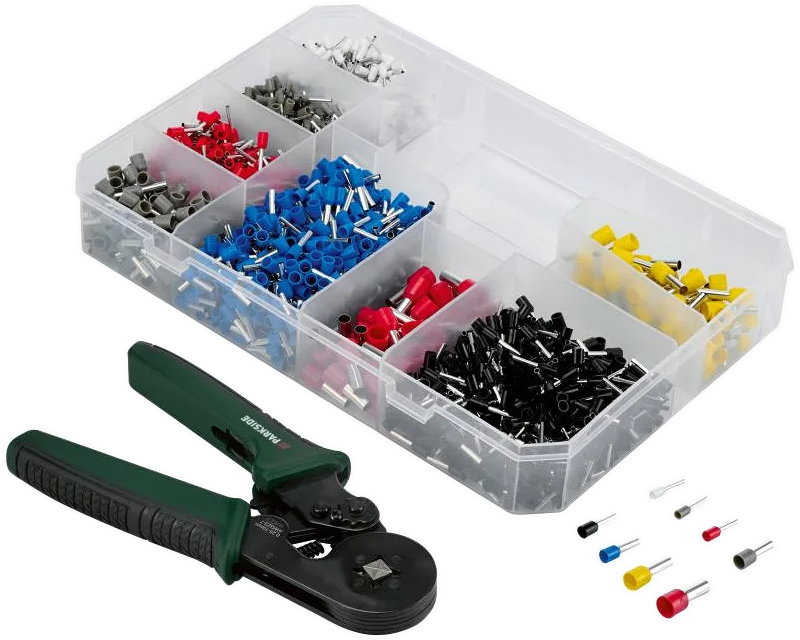

Et puis j'ai commandé aussi sur le site de LIDL toutes les pinces qu'il me manquait, un kit pincer à dénuder et sertir avec des cosses électriques courantes, un autre kit de pince à sertir avec des cosses plus robustes pour les circuits domestiques, et un dernier kit à sertir pour des connecteurs JST d'électroniques (appelés aussi connecteurs Dupont) et enfin pour faire du boulot propre des gaines thermo-rétractables. Franchement pour environ 45 € au total je suis entièrement équipé, c'est pas mal. Et sur le site de LIDL les frais de port sont à 1,99 € pour une livraison en magasin ou dans leurs lockers alors autant ne pas se priver. Le nombre de fois où j'ai vu des gens se battrent pour aller chercher un article en magasin qui était sur le catalogue, alors qu'en vrai tu as absolument tout sur le site et c'est en stock au moins.

Bon avec tout ça maintenant, il va falloir m'y mettre.
Je vais commander mon matos chez Smallcab bientôt pour équiper ma borne.

J'ai à moitié réglé le souci de Crazy Taxi 3, le jeu reconnait mtn l'entrée d'origine regedit comme un volant et les axes se calibrent correctement. (plus besoin d'inverser)

Il me semble que le jeu ne fonctionne qu'avec des axes combinés donc pas possible de freiner et accélérer en même-temps?...
Si qqn a une idée, j'ai laissé un dll qui vous permet de faire un log de ce que le jeu attend et ce que vous lui envoyez pour si qqn est plus malin que moi (pas compliqué) et voit comment faire tourner ça mieux.

Renommez l'ancien dll dinput8_real.dll non pas par sécurité, mais parce que je me base dessus pour faire fonctionner le mien!

https://github.com/Tathanito/vjoyct3fix/
