[Résolu] Besoin d'aide pcb UMK3

[Storm1981]

Bonsoir,

je viens enfin de brancher mon pcb Ultimate Mortal Kombat 3 et évidemment ça ne fonctionne pas.

Bon, c'est aussi mon premier test dans le monde de l'arcade donc je m'y attendais un peu.

Je branche le pcb sur un tv donc j'ai fait le câblage jamma avec un pcb to scart. Quand j'allume la carte, le basculement sur le scart se fait bien mais la tv indique "aucun signal". J'ai 3 lumière rouge qui sont allumées. 2 près du peigne jamma et 1 près de l'endroit où se trouve le kick harness etc.

J'ai quelques questions pour trouver une piste :

- faut-il tout brancher sur le peigne jamma pour que ça fonctionne? Pour l'instant, je n'ai branché que l'alim et l'image (donc pas les joysticks, boutons, son etc).

- j'ai relié toutes les masses entre elles (alim et video). Est-ce comme ça qu'il faut faire?

- idem pour les 12v alim et video. Est-ce comme ça qu'il faut faire?

Merci pour toute aide.

ps: je peux poster des photos si nécessaire.

[Maitre_Poulpi]

Des photos seraient pas mal je pense.
Quand tu parles du pcb to scart, tu penses à ce post ?

[Storm1981]

Oui, c'est bien le 2ème schéma que j'ai utilisé.

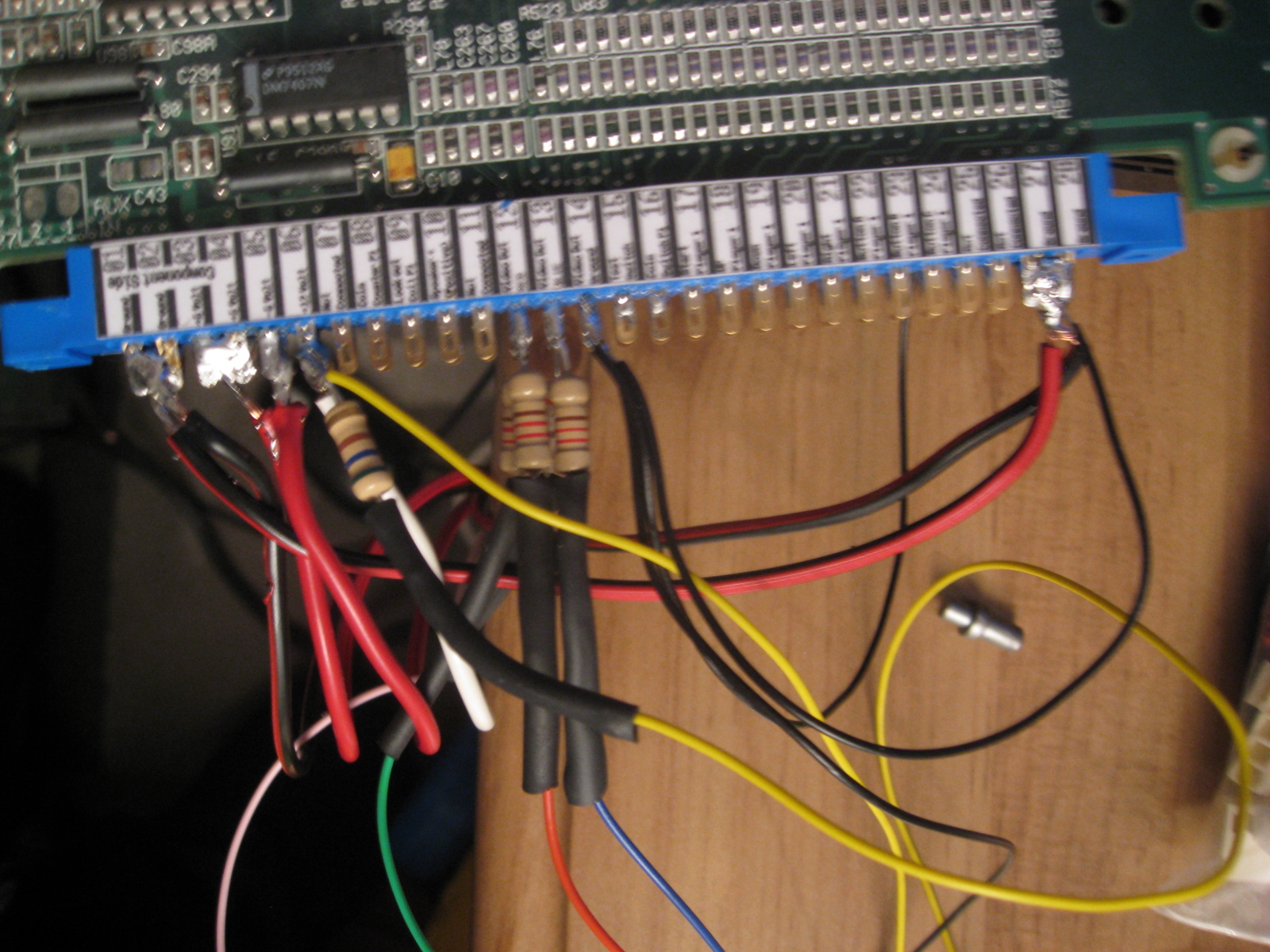

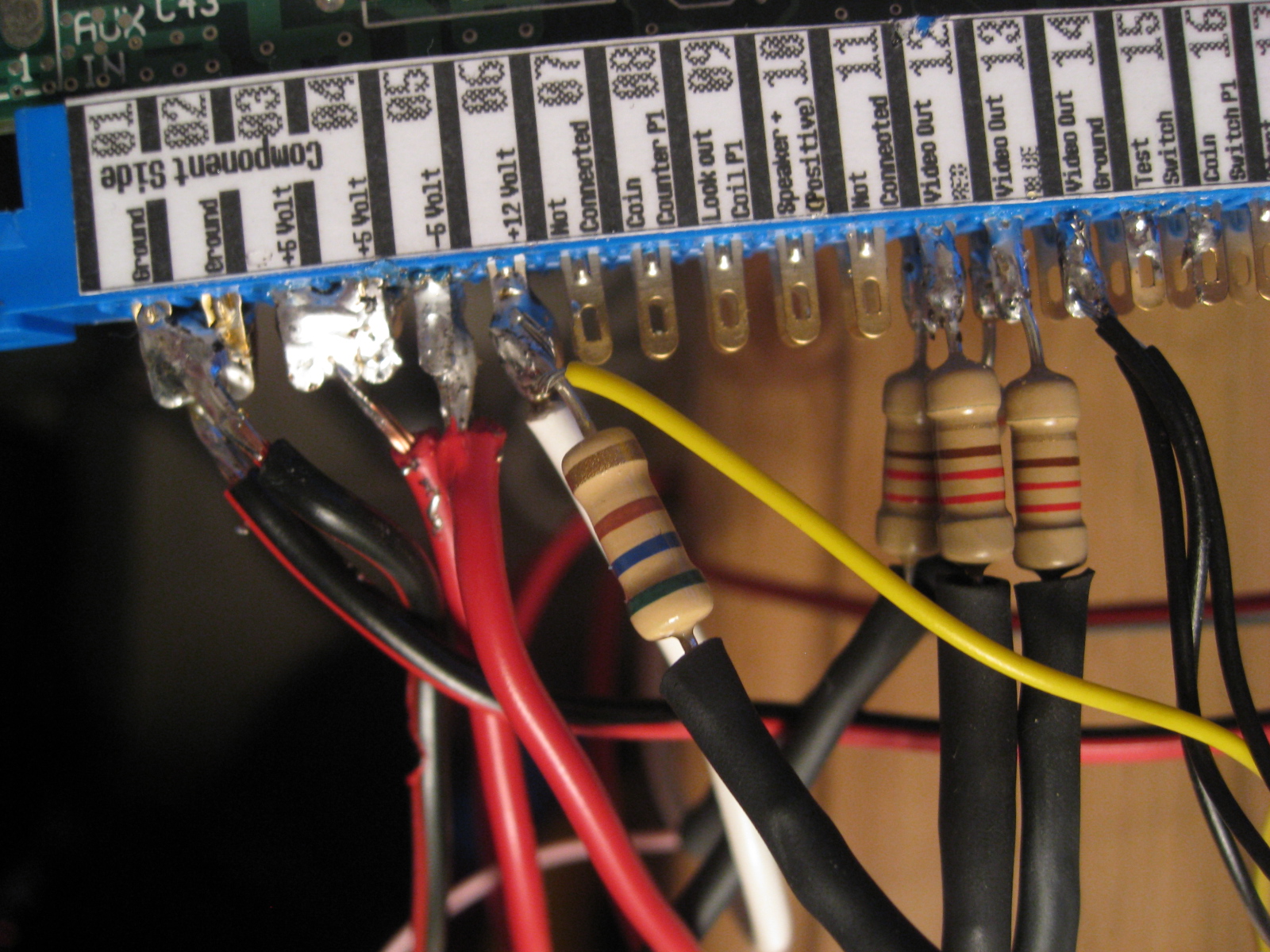

Voici la situation :





J'ai relié les masses de gauche et droite, ainsi que la masse vidéo.

Sur le 12V, j'ai 3 fils qui s'y connectent (1 alim + 2 vidéo).

Ce n'est pas très propre mais j'ai testé au voltmètre, c'est ok niveau masse et voltage. J'ai plus l'impression que le problème vient du câble vidéo. J'ai vérifié 3 fois le schéma et tout me semble correct.

Voici une petite vidéo de ce qu'il se passe :

les 3 lumières s'allument 1 à 1 mais aucun signal scart.

Si je ne trouve pas de solution, je pense que je vais me tourner vers un supergun.

[gc339]

Une photo du câblage coté péritel serait la bienvenue.

[Maitre_Poulpi]

Est-ce qu tu envoies bien le 12v sur la pin 8 de la peritel ?

[Storm1981]

Oui je renvoie bien le 12v sur la 8.

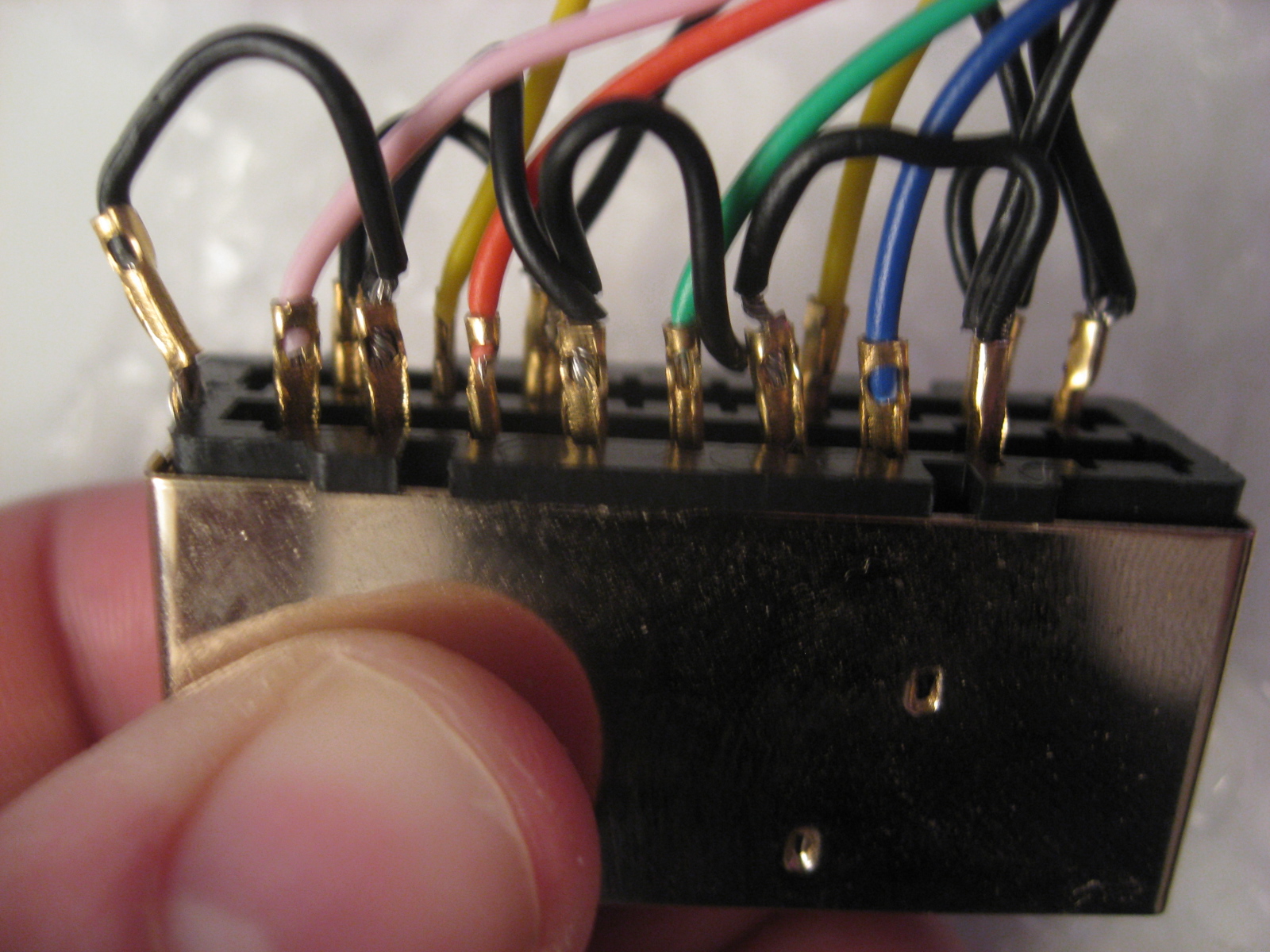

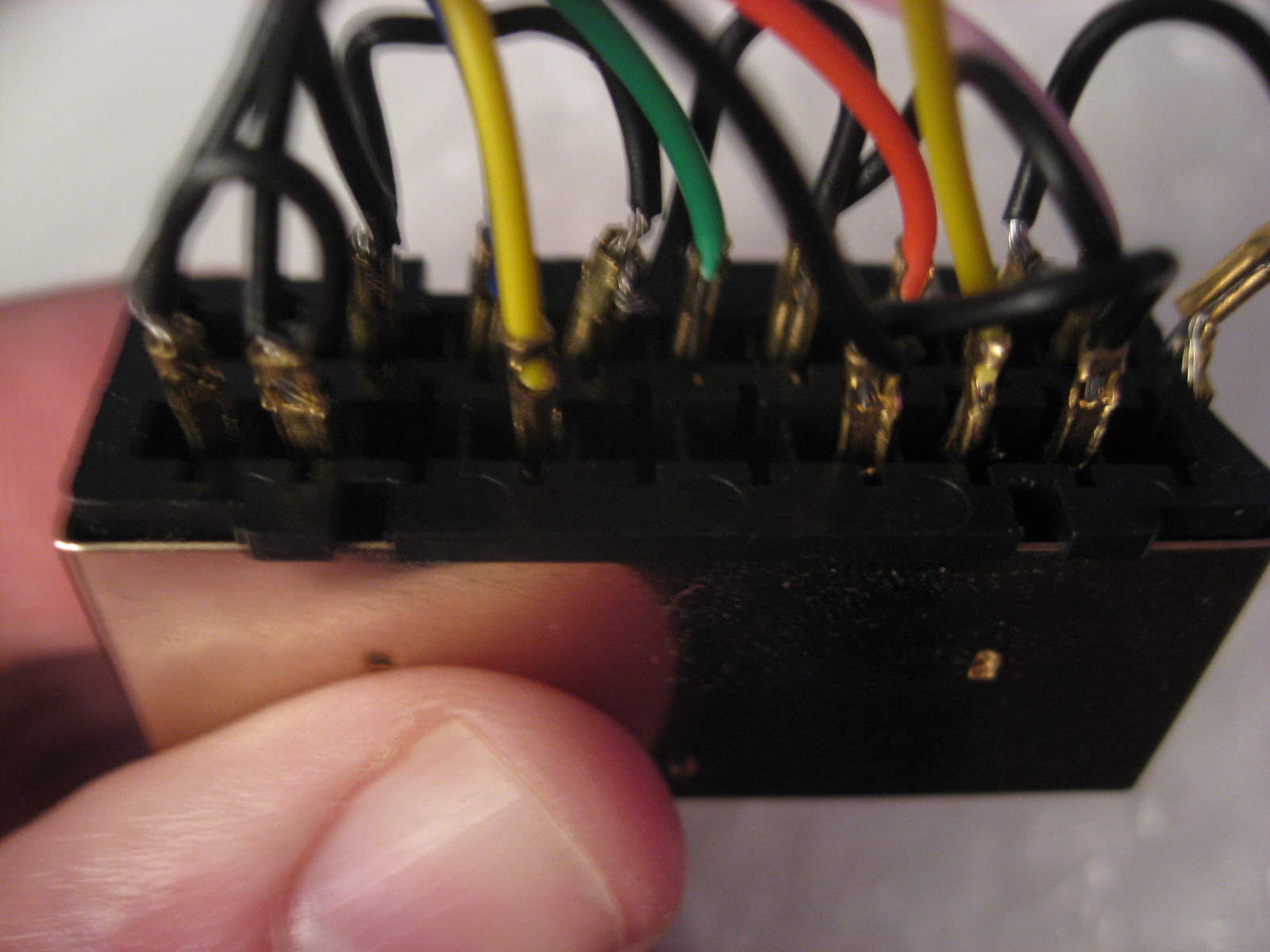

Voici la péritel :





Toutes les masses d'un côté sont reliées ensemble et les masses des 2 côtés se rejoignant au niveau du peigne jamma.

Les 12v sont en jaunes et la synchro en rose.

ps: Désolé si les photos sont un peu floues, je ne suis pas très doué pour prendre des photos.

[High_Cobra]

T'es sur de tes 3 tensions ? 12V, 5V et -5V ?

T'as pu les mesurer au multimètre ?

[Storm1981]

Oui, je les ai mesurées au multimètre (première chose que j'ai fait d'ailleurs) et elles sont correctes.

[zebassprophet]

de toute façon il me semble que les dels de la pcb indique ce qui arrive au niveau des tensions
(si ca marche ou pas)
faudrait voir dans la notice à quoi ca correspond

[Maitre_Poulpi]

T'as essayé sur une autre téloche ?

[olschool]

T'as essayé sur une autre téloche ?

+ 1 essaye aussi plusieurs canaux ...
on a des surprises parfois
av1 /av2/ ...

[Storm1981]

Alors,

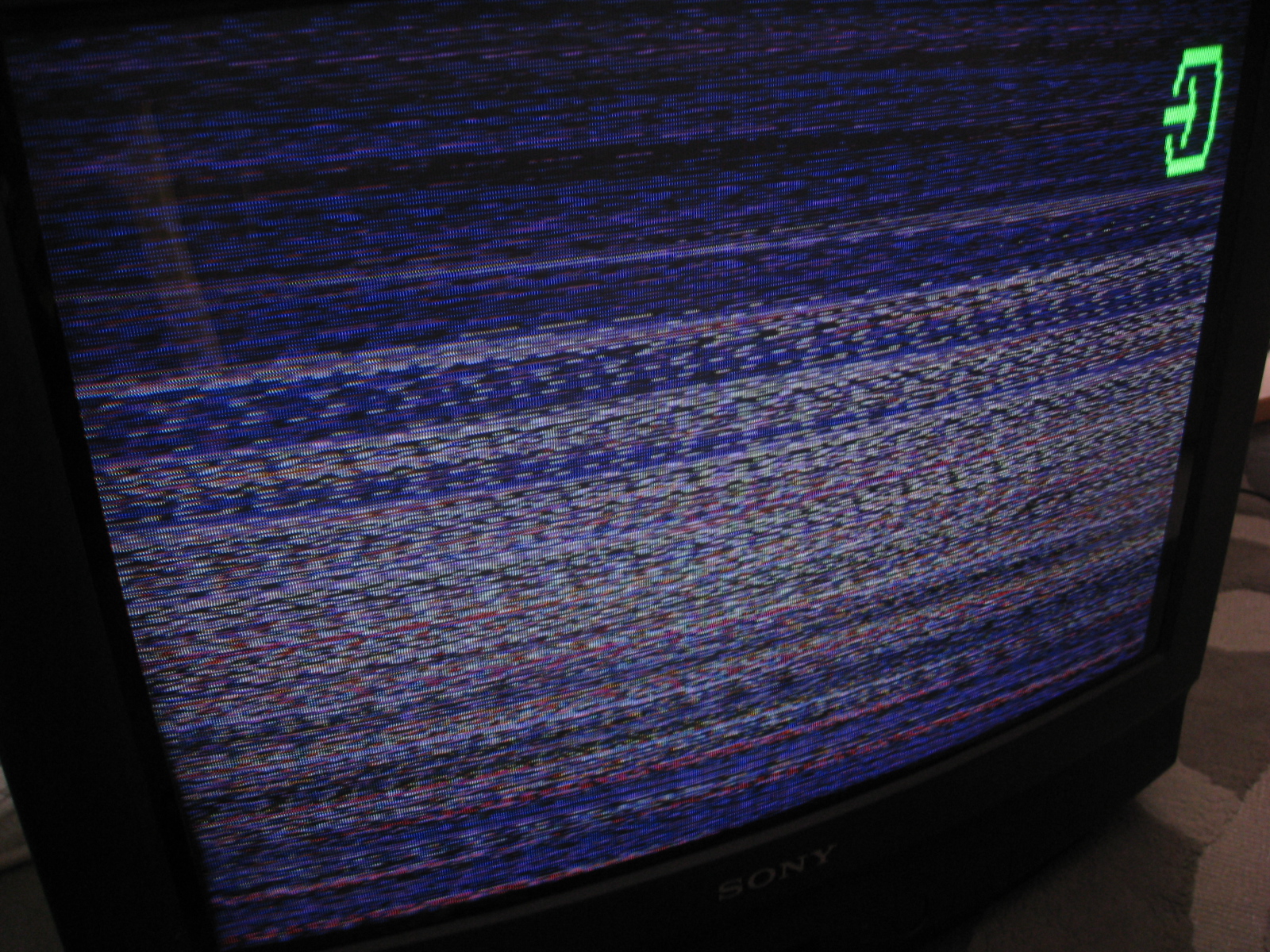

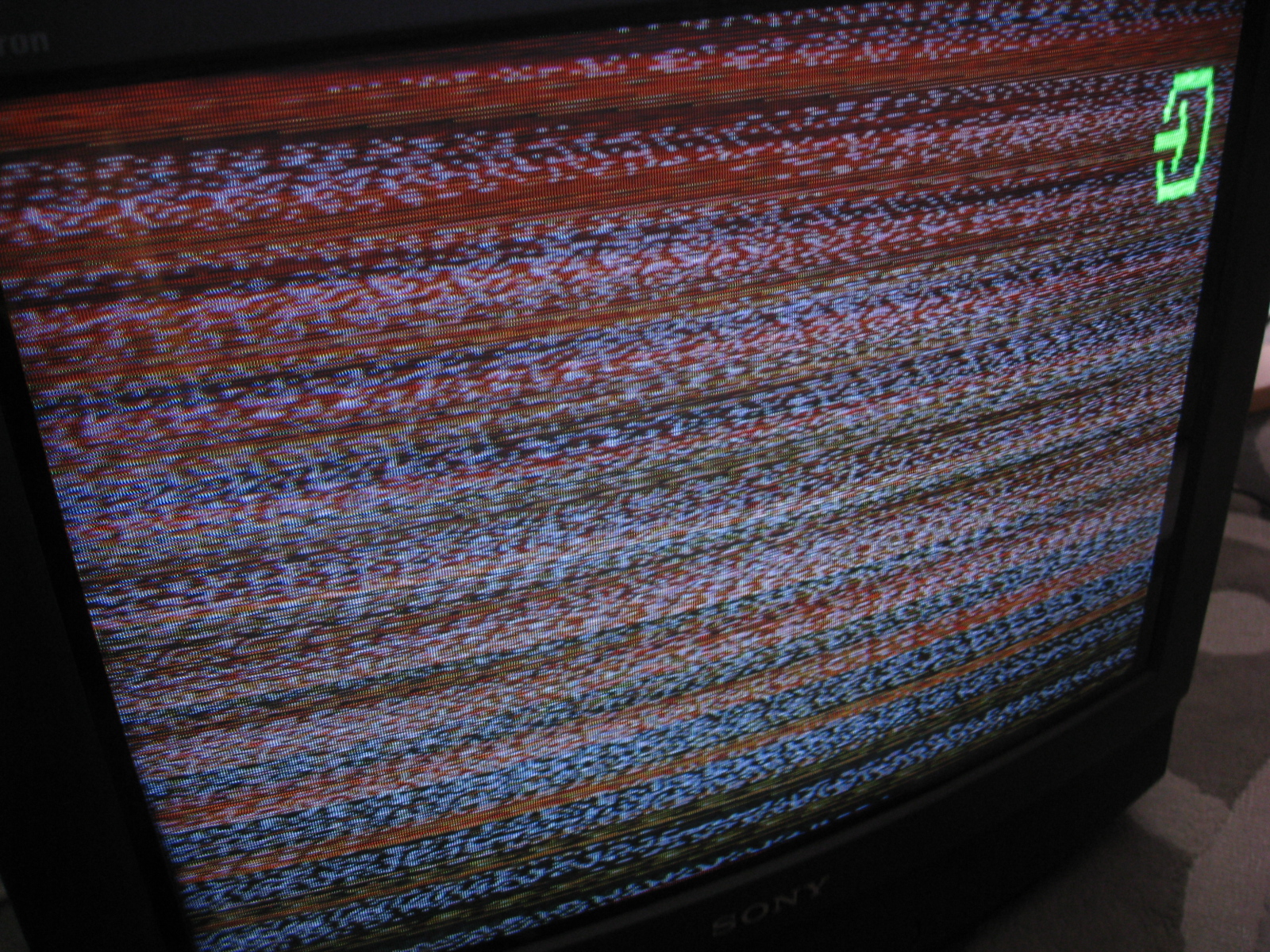

je viens de tester sur une autre télé (tube cathodique) et j'ai des lignes de couleurs qui apparaissent (elles défilent de bas en haut) :





Il y a donc du mieux.

[Storm1981]

Bon, je me suis dit que ça pouvait être la synchro donc j'ai regardé les 2 schémas qui se trouve dans le lien posté par Maitre_Poulpi. Je constate qu'il y a une différence donc je teste la synchro sur le pin 20 au lieu de 19 et ....

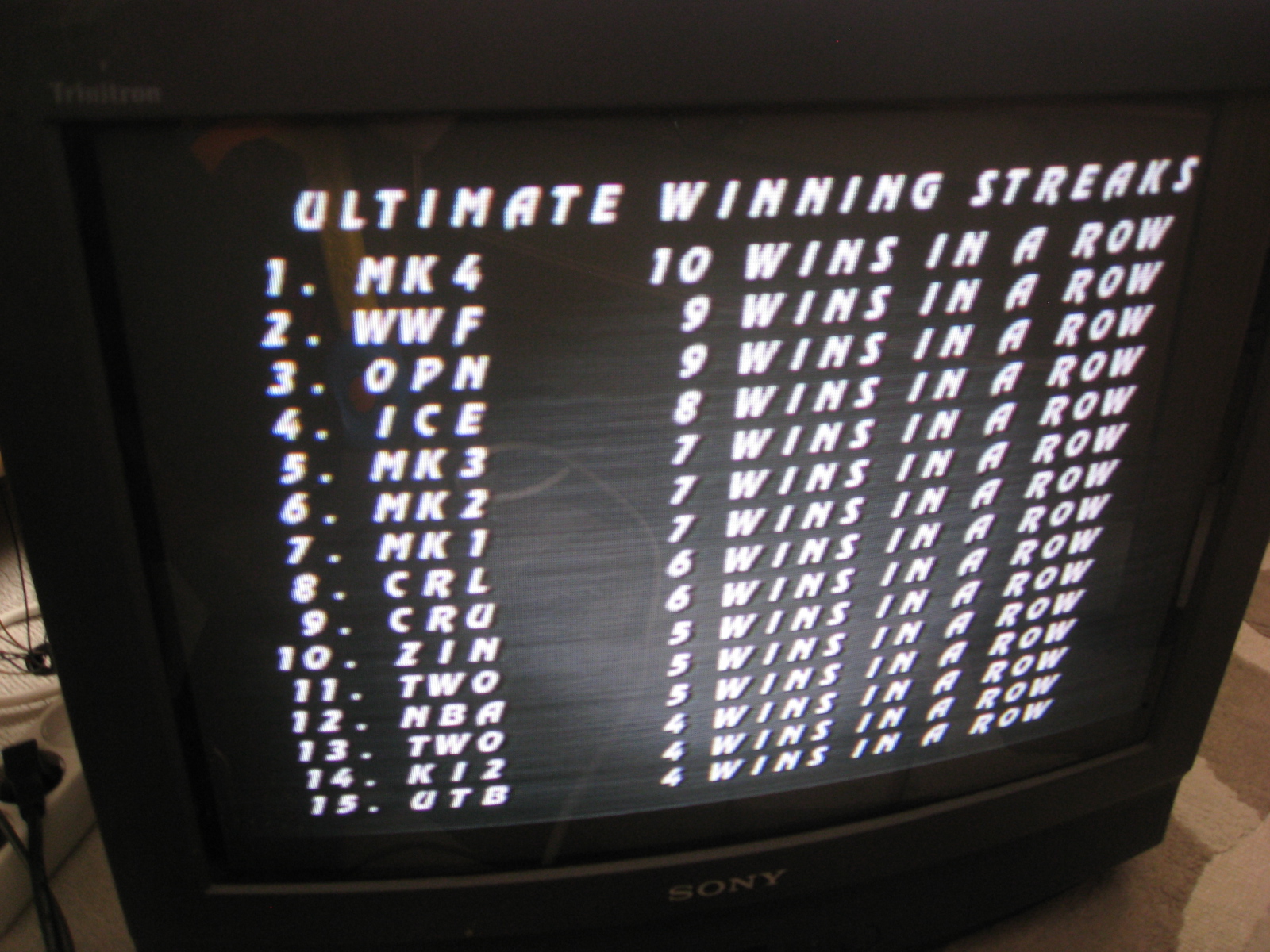

C'est en ordre.

Un grand merci pour l'aide de tous.

[Maitre_Poulpi]

Bon, je me suis dit que ça pouvait être la synchro donc j'ai regardé les 2 schémas qui se trouve dans le lien posté par Maitre_Poulpi. Je constate qu'il y a une différence donc je teste la synchro sur le pin 20 au lieu de 19 et ....

J'avais eu le même soucis sur la synchro.
Tu as réessayé du coup sur ta TV plus récente ?

[Storm1981]

Oui, j'ai testé, ça fonctionne mais l'image est horrible (toute pixélisée).

Mais bon, ce n'est pas grave, le pcb sera relié à une tv cathodique de 63cm lorsque je réaliserai la borne.
