Remise en route d'une T2 Arcade

[wylcot]

Ouais, c'est le bordel!
Je l'ai eu démontée, donc pas trop moyen de savoir qu'est-ce qui va où...
Tu pourrais me faire passer ta doc, stp?

[fiend41]

elle se trouve facilement pourtant,  plus souvenir où,  tamdb.net  je présume?   ma connexioin est trop catastrophique pour même tenir en ligne 2-3 minutes stables le soir.,  wifi +petit village.. c'est pourri plus l'obscurité avance.       je n'ai internet et encore..2mb maxi ! que 1-2weeks par mois quand je bouge d'ici..

10sec de google ..

http://arcarc.xmission.com/PDF_Arcade_Manuals_and_Schematics/T2_Judgement_Day_(16-40009-101-1)_Dec_1991.pdf

[Sir Kayne]

Prend la sur le lien de fiend41, sinon je te la renvois

[wylcot]

Ouep, j'ai fini par la trouver paumée sur un forum ricain...
Ben moi qui pensais que j'allais être moins perdu avec mes rebranchements, à partir de la page 46, c'est le drame!

[wylcot]

Bordel de merde!!!
Mais c'est que je commencerais à comprendre, dites-moi!!!
J'ai mis le temps à comprendre, mais une fois penché sur les bons schémas, beh y a plus qu'à foutre la tête dedans!

Alors Fiend, je suis pas peu fier de t'apporter la réponse que tu cherchais pour ce câble qui pendouille (et meme si t'avais fini par trouver, fais au moins style, pour mon amour propre!  ) :
Page 71 de la doc, Main Harness Output Wiring Diagram
c'est donc ce "Optional Coins 3-4"...
Il semblerait qu'il y ait possibilité d'avoir un monnayeur supplémentaire en option...

M'en vais célébrer ça en lisant encore quelques pages de schémas!

[wylcot]

Bon, nous y voilà!
Tout est plus ou moins rebranché (j'ai pas remis l'écran, encore, ça fait plus de place pour intervenir)
Donc d'après ce que j'ai compris, ces trois prises

ce sont les trois sur ce schéma


Donc, arrêtez-moi si je me trompe, je dois débrancher ces trois prises pour tout désalimenter, puis

caler mon metrix entre le 1 et le 2 pour le 120
entre le 1 et le 2 pour le 5,9
et entre le 1 et le 4 pour le 24,5

J'ai bon???

Petite question, quand même
le shéma ci-après, c'est l'intérieur de l'alim???
Ils sont là-dedans, ces fameux jumpers???

Il faut que tu mesures sur les sortie 120V, 24.5V et 5.9V

[Sir Kayne]

Petit explication :

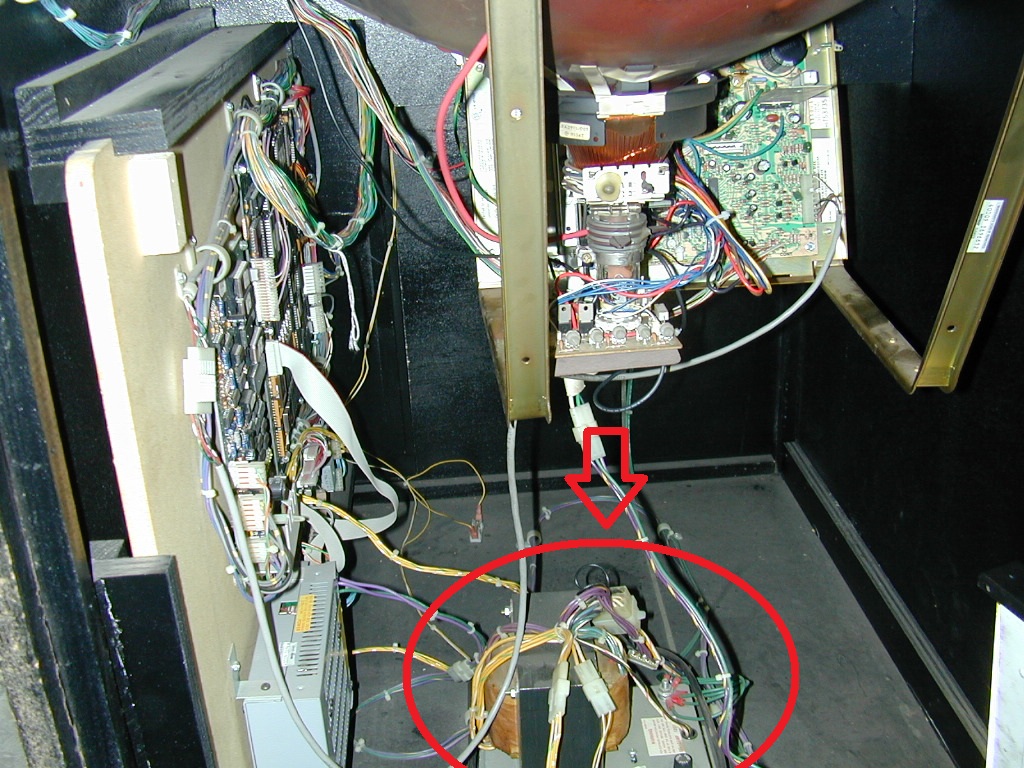

Le transformateur :
C'est le gros bloc qui se trouve au fond de la caisse.

En rouge sur la photo:


Les jumpers indiquer sur le schémas, sont des ponts pour indiquer le voltage d'entrée.
Pas besoin d'y toucher, mais tu peux vérifier si tu veux.


L'alimentation (Power supply) : la boite noir dont tu as fait la photo
C'est aussi un transfo qui se trouve à coté des pcbs.

Ton alim est positionné sur 110, ce qui est exact.

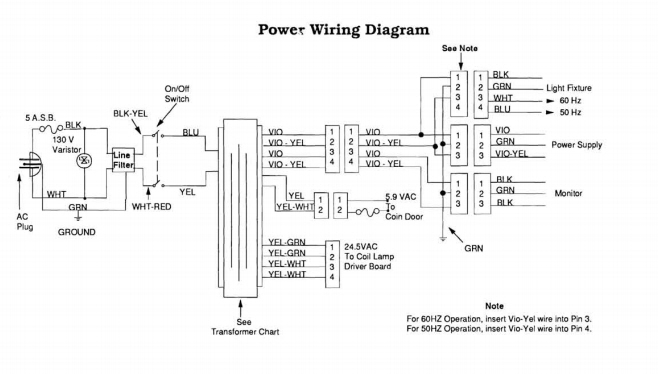

Regarde sur le schemas :



A droite tu as le "Power Supply", la boite noir.
Elle reçois bien du 120V par la pin 1 et 3 (VIO et VIO-YEL)


Pourquois le switch 110/220, me dirais vous ? C'est une alim universelle, vendus pour d'autres utilisation à travers le monde.

[wylcot]

Ok. Donc le bouton 110/240 sur l alim, c est la getion de ce qu elle reçoit.

Mais donc, est-ce que mes manips sont correctes?
J'attends votre accord pour les faire.
Et ensuite, si c'et bon, je peux même la tester... Vous imaginez pas comme je trépigne :-)

[Sir Kayne]

Donc, arrêtez-moi si je me trompe, je dois débrancher ces trois prises pour tout désalimenter, puis

caler mon metrix entre le 1 et le 2 pour le 120
entre le 1 et le 2 pour le 5,9
et entre le 1 et le 4 pour le 24,5
...

Oui, c'est ca pour les mesures (attention c'est de l'alternatif AC)

Le branchement me parait correct, mesure avant pour être sur, ca coute rien !

[wylcot]

C'est-à-dire?
Quel branchement?

[Sir Kayne]

Bon, nous y voilà!
Tout est plus ou moins rebranché (j'ai pas remis l'écran, encore, ça fait plus de place pour intervenir)
Donc d'après ce que j'ai compris, ces trois prises

...

Je parlais de ca.

[wylcot]

Bon, les mecs! L'instant fatidique approche!
Voilà les valeurs que j'ai trouvées :

entre 120,5 et 120,8
5,6
et entre 24,3 et 24,4

J'imagine que c'est buen...

Est-ce qu'à votre avis je peux y aller et la tester??
Ou alors vaut mieux faire quelques autres tests?

A savoir qu'y une ribambelle de fils vert (de masse) fixer sur le même écrou sur le transfo, et y en a deux qui montent vers le panel, et je ne sais pas où les connecter...

[wylcot]

Bon, je tiens plus!
J'essaie!

[nc333]

Pas de réponse, soit il est blazé soit il joue

[wylcot]

Elle fonctioooooooooooooooonne!!!
Je suis fouuuuuuuuu!
Mais bordel, j'ai quinze personnes dans le salon pour notre réunion jour de l'an, et quand j essaie de jouer, ils s'entendent plus parler...
Je fais durer le plaisir, du coup!

Par contre, j'ai qu'un seul bouton start qui fonctionne sur les quatre...
Le challenge est encore là!

[Sir Kayne]

...
Mais bordel, j'ai quinze personnes dans le salon pour notre réunion jour de l'an, et quand j essaie de jouer, ils s'entendent plus parler...
...

Ah ben c'est une borne T2, un truc de mec. Ca rigole pas !

Pour les boutons, ca doit pas être bien grave ! Vérifie le câblage des boutons au connecteur du pcb.
