Carte mère CPS2 bloquée sur l’écran de test

[ldindon]

Ça fait un moment que j'avais acheté une A board CPS2 défectueuse mais je n'avais pas de jeu pour la tester.
Suite à la pose d'une inifitekey pour redonner vie à un Street Fighter Alpha 2, me voilà pendant quelques temps, en possession d'une carte mère et d'une "cartouche" fonctionnelles. Je vais donc pouvoir faire quelques tests.

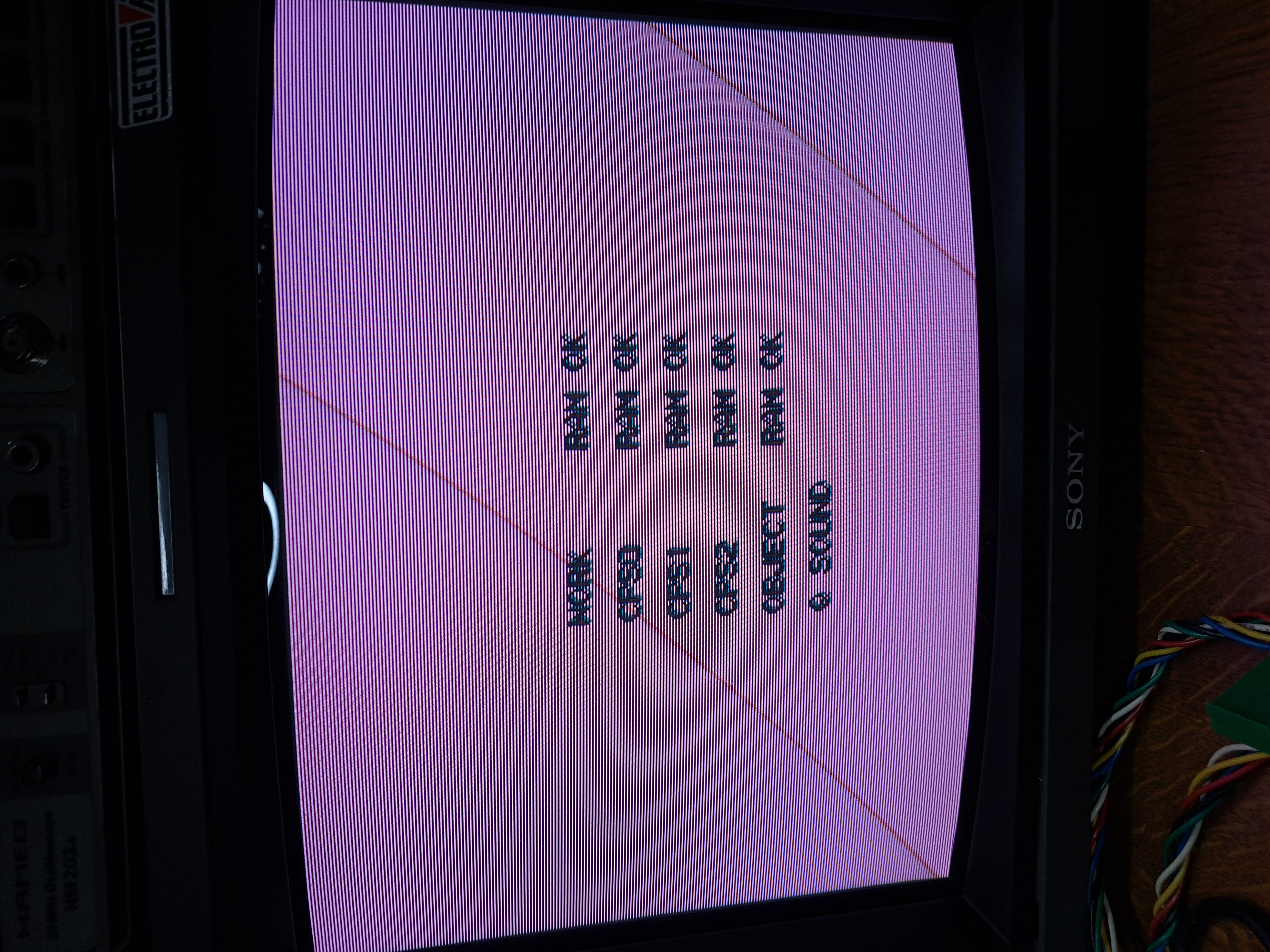

Donc au démarrage ma carte mère se bloque à l'écran de test lors du check Q SOUND. Voici ce que ça donne:



Comme c'est apparement un souci audio, j'ai testé le Z80 et les 2 PALs (BGSA3 et BGSA4) en les installant sur la carte fonctionnelle. Ça fonctionne très bien, ils sont donc bon pour le service.
J'ai monté le Z80 et les 2 PALs de la carte fonctionnelle sur la non-fonctionnelle. Et j'ai toujours la même erreur.

La carte mère problématique en question:

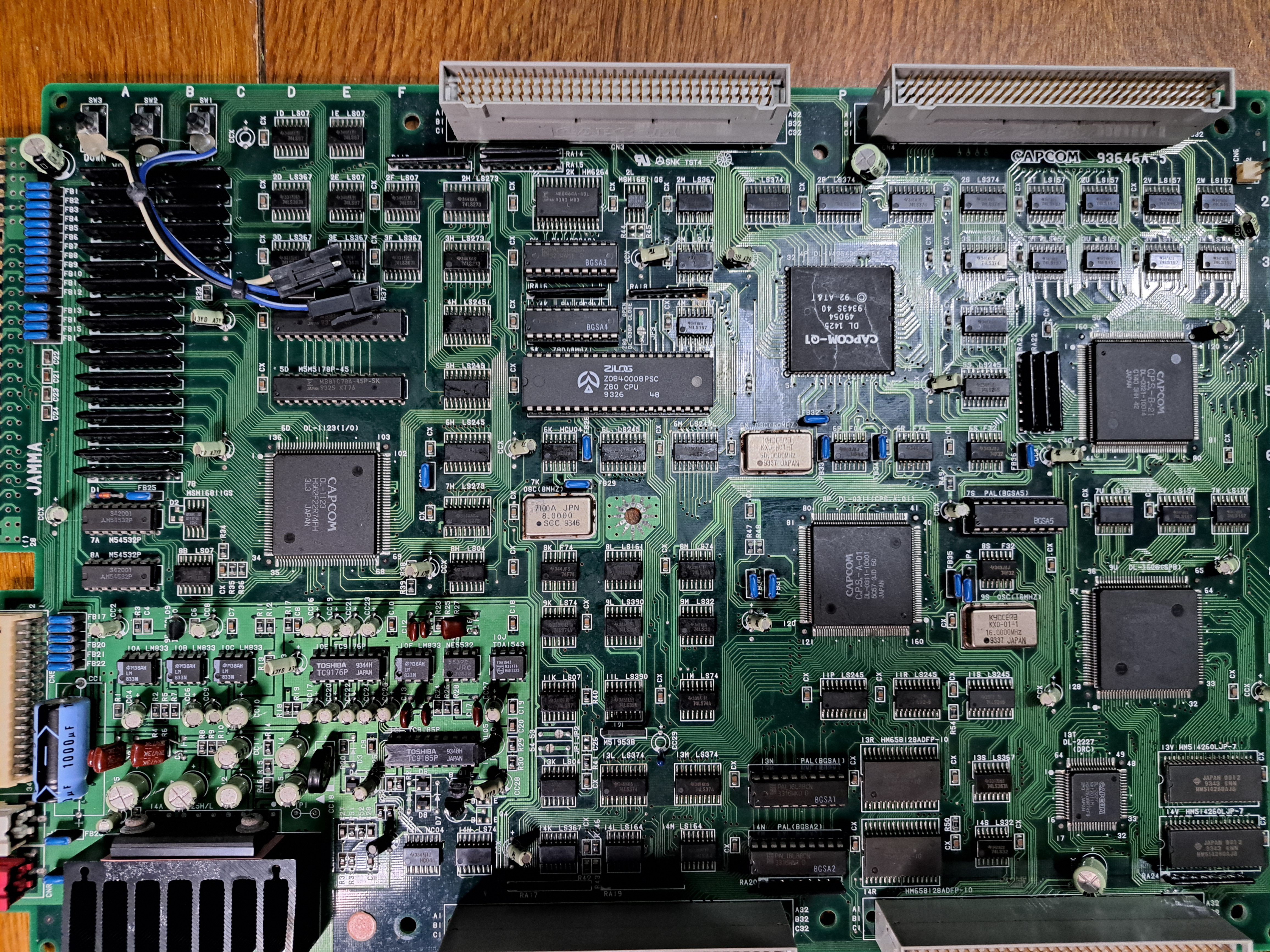

Et une vue plus rapprochée sur le Z80 et les 2 PALs de la section audio:



Avant de sortir l'oscillo, ne connaissant rien au système CPS2, je voulais savoir si quelqu'un avait déjà rencontré ce problème ou si vous auriez des pistes.

[Fred G5]

Pareil j'y connait rien en CPS2, mais je vais suivre ce post

[Ysi]

Le Qsound, ce ne serait pas le pavé "Capcom Q1"?
Un ship spécifique au CPS 2.

[ldindon]

Le Qsound, ce ne serait pas le pavé "Capcom Q1"?
Un ship spécifique au CPS 2.

Oui c'est bien la puce QSOUND.

[djalex]

Salut,

j'ai l'impression qu'il y a eu des souci d'humidité sur ta pcb, au niveau du RA15 et RA18 non ?

La Puce Q1 a reçu quelque chose dessus aussi

[ldindon]

Salut,

j'ai l'impression qu'il y a eu des souci d'humidité sur ta pcb, au niveau du RA15 et RA18 non ?

La Puce Q1 a reçu quelque chose dessus aussi

Oui effectivement il y a quelques traces d'oxydation notamment dans cette section. Idem sur deux des connecteurs (en haut si on se réfère à mes photos). Mais rien de méchant à priori, j'ai fait des tests de continuité et ça passe bien.

Pas de trace sur le Q1 mis à part ce que l'on peut voir sur le boitier. Je ne pense pas qu'il ai pu recevoir du liquide sur la tronche en fonctionnement. La carte mère est protégée par une coque et la cartouche qui vient par dessus.

[Ysi]

Je te suggère de parcourir arcadeproject, il y a un pavé sur le CPS2.
Ex ce lien avec la même erreur que toi et une histoire de compatibilité A et B board:
https://www.arcade-projects.com/threads/cps2-b-board-does-not-boot.1577/

[ldindon]

Je te suggère de parcourir arcadeproject, il y a un pavé sur le CPS2.
Ex ce lien avec la même erreur que toi et une histoire de compatibilité A et B board:
https://www.arcade-projects.com/threads/cps2-b-board-does-not-boot.1577/

Merci je vais aller fouiner sur arcadeproject.

Effectivement le gars avait exactement le même problème que moi. J'ai aussi les couleurs qui changent. Par la suite son jeu s'est suicidé et en remplaçant les ROMs par des non cryptées ça a résolu son problème. Il devait donc avoir un souci avec une des ses ROMs.

J'en conclue donc que ce phénomène apparaît si il y a un problème sur une ROM audio de la B board. Comme la mienne est 100%  fonctionnelle, alors c'est forcément qu'il y a quelque chose qui cloche sur le chemin entre les ROMs audio et le Z80. Très probablement sur un des connecteurs. Je vais aller voir si il y a des schémas électroniques qui trainent sur le web afin d'identifier les pins en chargent des données audio.

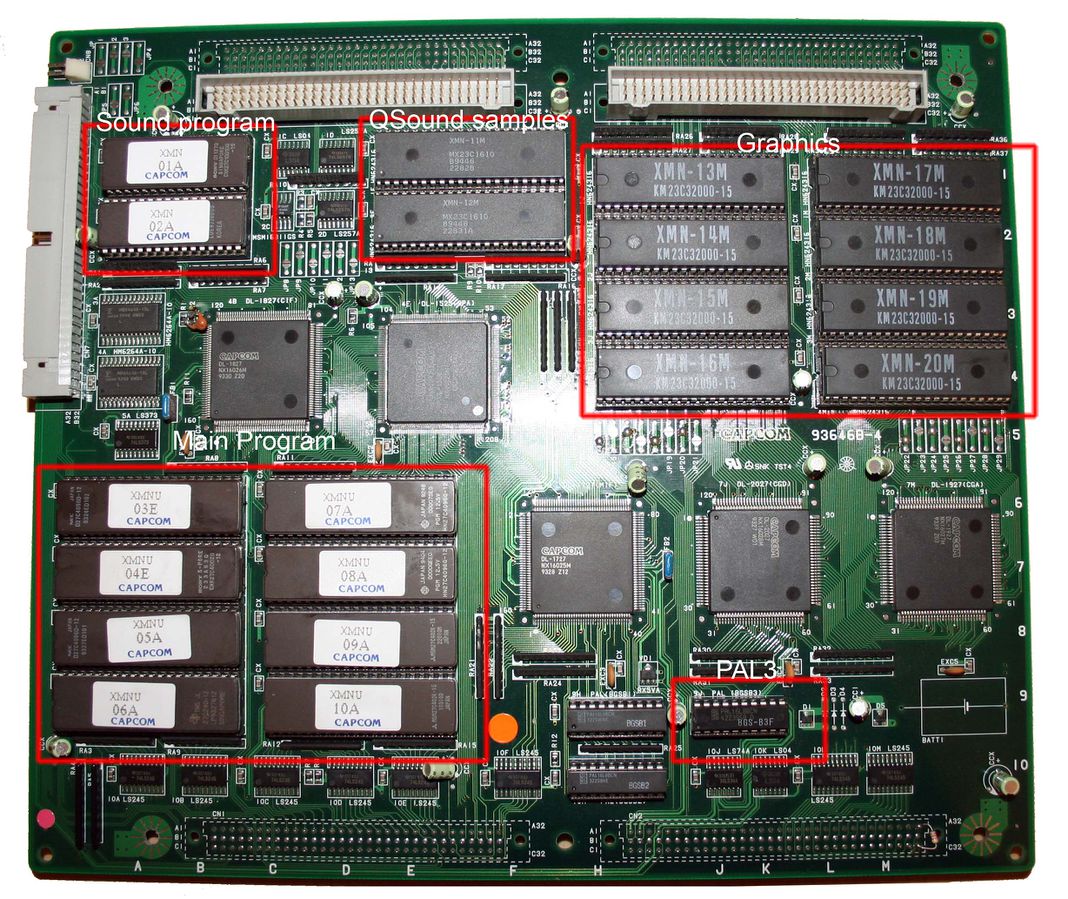

J'ai trouvé une image très instructive qui montre l'emplacement des ROMs sur une B board:



Le programme audio se trouve sur les ROMs 1 et 2.

[ldindon]

J'ai trouvé un post sur arcade-projects d'une personne qui s'est amusé à lister les connexions des composants d'une B-board: https://www.arcade-projects.com/threads/cps2-b-board-complete-wiring-list.9291/

Il a tout mis dans un tableur: https://docs.google.com/spreadsheets/u/1/d/1SGXb6cE9Uu68Lmt0O0knL34eWvkaVA7-mJ8i6F27lmk/edit?usp=sharing

Dans l'onglet « Wiring » on retrouve un tableau avec toutes les inter-connexions. J'ai donc extrait ceux des ROMs 1 et 2. Tout passe par le connecteur CN3.

Après avoir testé la continuité de chaque pin de CN3 entre la B-board et la A-board, j'ai donc pu virer la B-board et rechercher à quoi les pins des ROMs 1 et 2 (via CN3) étaient reliées sur la A-board.

Et voici ce que ça donne:

(Exemple pour la première ligne du tableau: Q0 des ROMs programme audio passent par C10 de CN3, pour aller sur RA14 et sur HM6264.)

ROM 1,2	CN3	RA	IC
Q0	C10	RA14	HM6264
Q1	C9	RA14	HM6264
Q2	C8	RA14	HM6264
Q3	C7	RA14	HM6264
Q4	C6	RA14	HM6264
Q5	C5	RA14	HM6264
Q6	C4	RA14	HM6264
Q7	C3	RA14	HM6264
A0	B10	RA15	HM6264
A1	B9	RA15	HM6264
A2	B8	RA15	HM6264
A3	B7	RA15	HM6264
A4	B6	RA15	HM6264
A5	B5	RA15	HM6264
A6	B4	RA15	HM6264
A7	B3	RA15	HM6264
A8	A10	RA16	Z80
A9	A9	RA16	Z80
A10	A8	RA16	Z80
A11	A7	RA16	Z80
A12	A6	RA16	BGSA4, Z80
A13	A5	RA16	BGSA4, Z80
A14	A4	RA13	BGSA4
A15	A3	RA13	BGSA4
A16	C2	RA13	BGSA4
A17 (VCC)
A18 (VCC)
E2	A2	-	BGSA4
E1	B2	-	BGSA4
	A11 (GND)
	B11 (GND)
	C11 (GND)
G1 (GND)
G2 (GND)

Rien ne flotte et toutes les pins sont bien connectées. Je ne me suis pas (encore) amusé à faire le même travail sur la A-board fonctionnelle mais il faudra que je m'y colle. Je l'ai quand même fait pour A08 à A16 comme il y avait des connexions mixtes (Z80 seul, PAL seul ou Z80+PAL) et que donc ça me paraissait potentiellement étrange.

J'ai vérifié vite fait l'activité sur les ROM 1 et 2 avec un multimètre en mode continuité avec une sonde sur le +5 et l'autre sur la pin à tester. En fonction de la vitesse de basculement ça module le bip du multimètre. Il y a de la vie ça c'est sûr. Mais il faudra que je fasse ça plus sérieusement avec un oscillo.

J'ai aussi vérifié l'état des résistances RA13, RA14, RA15 et RA16 qui présentent des traces d'oxydation. On a bien du 4.7K sur chaque résistance.

Conclusions de cette session:

- Aucun problème de connectivité sur CN3 entre les cartes A et B
- Les pins des ROMs 1 et 2 sont bien reliées à des composants sur la A-board
- RA13, RA14, RA15 et RA16 sont OK

TODO:

- Vérifier l'activité sur les ROMs 1 et 2 avec un oscillo
- Vérifier l'activité sur le Z80

PISTES:

- Les ROMs audio sont reliées au Z80, au PAL BGSA4 et à la SRAM HM6264. Vu que le Z80 et le PAL BGSA4 sont OK, HM6264 pourrait être défectueux. Surtout que c'est une puce Fujitsu ! Le souci c'est que c'est du SMD et mes gros doigts n'aime pas ça !!
