J'ai eu le même soucis avec le mien.
Il s'agissait de l'araignée derrière l'Advance Unit qui n'était pas sur les contacts du départ à cause d'un levier d'incrémentation usé.

J'ai bien avancé aujourd'hui.

Faisceau branché dans la borne, il ne restera qu'a le fixer et finir celui du panel.

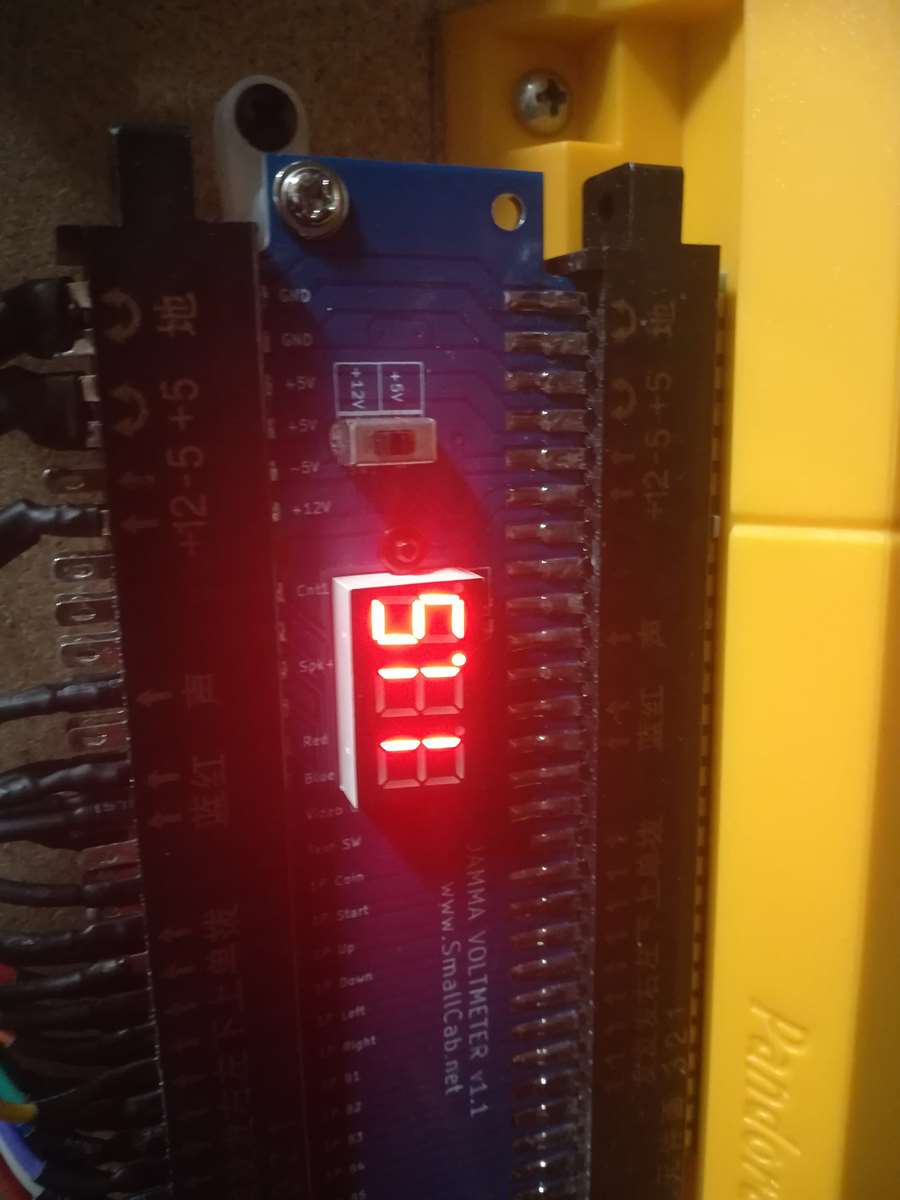

Contrôle et réglage des tensions.




L'écran fonctionne, mais il faut faire les réglages de mises au point.


Une ébauche du panel, car j'ai cru comprendre, qu'il fallait le bouton player2, pour avoir toutes les fonctionnalités de la Pandora Box CX


Existe t-il une liste des jeux ?  Car même s'il y a plusieurs groupes, vu le nombre, pas évident de trouver.
Au hasard de mes recherches, du style Space Invaders

Merci

Quand je vois le travail effectué par certains à la lecture de nombreux posts, je trouve ma transfo vraiment simple.

Reçu les éléments à monter, y a pu ka



Le tout début



Puis, en fin d'après-midi.

Merci!!!

Bonjour, serait-il possible aux modérateurs de déplacer ce post dans la section : Bornes génériques européennes

Je pense qu'elle serait bien mieux appropriée.
Merci

Citation de: f4brice le Samedi 30 Janvier 2021, 16:12:15 PM
Sur ta dernière photo, à gauche du trou artisanal, on voit clairement l'emplacement pour un joystick.
Il y a 4 petits trous disposés en rectangle autour du trou principal.

Oui, il y en a même 8 en tout, sans marque, comme s'ils n'avaient jamais été utilisés.

Citation de: f4brice le Samedi 30 Janvier 2021, 16:12:15 PM
Qu'appelles-tu "caisson" ?

Désolé, j'emploie le mauvais terme, il s'agit de la borne.
Ce doit être un fabricant français je suppose, c'est le seul élément qui puisse permettre de l'identifier.

Pour m'avancer un peu, j'ai retiré et repéré le câblage, principalement pour conserver les monnayeurs actifs.




Comme on peut le voir, c'est une réalisation artisanale d'un faisceau côté panel qui se reprend sur la version d'origine.
Je ne saurais donc pas ce qu'était comme jeu à la base.

Sur ces photos, on voit bien le trou pour l'ajout d'un bouton supplémentaire.
Je vais maintenant essayer de trouver le fabricant du caisson, pas évident.

Beau boulot, top!!!

Comme tu l'indique, je vais partir sur un seul joueur car le panel est petit et la place pour deux joueurs manque devant l'écran.

Je vais suivre le lien de Solkan pour la Pandora box, le même vendeur possède le reste.

https://fr.aliexpress.com/item/1005001638992734.html?spm=a2g0o.cart.0.0.1cc63c004tBDyj&mp=1

https://fr.aliexpress.com/item/4001359513486.html?spm=a2g0o.cart.0.0.1cc63c004tBDyj&mp=1

https://fr.aliexpress.com/item/4001245799298.html?spm=a2g0o.cart.0.0.1cc63c004tBDyj&mp=1

https://fr.aliexpress.com/item/4001290531750.html?spm=a2g0o.cart.0.0.1cc63c004tBDyj&mp=1

https://fr.aliexpress.com/item/1005001872561547.html?spm=a2g0o.cart.0.0.1cc63c004tBDyj&mp=1

Pour un total de 66,96 €  frais de port compris, c'est plus qu'honnête.

On verra à la réception de la commande, je ne manquerais ensuite pas de vous donner des nouvelles du montage.

Tout d'abord, je vous remercie pour vos réponses et l'intérêt que vous y prêtez, je vais essayer d'y donner suite dans l'ordre.

N'étant pas à proximité de la borne, je me suis fait un devis en comptant le maximum pour qu'il n'y ai pas de surprises.

J'aime le travail bien fait, donc je partais sur ces options, les faisceaux qui ont point d'âge sont souvent sources de pépins.


@Fred G5    Face à la borne, ce n'est plus pareil, le pannel fait 41.5 cm et je ne trouve rien qui s'en approche, donc il suffit d'un Joystick et au pire du câblage, quant à la chaîne de masse, elle est soudée sur les boutons donc l'ensemble est récupérable.
Le filtre EMI, je pensais que c'était un plus.
Non, je ne suis pas à la rue, je fait aussi dans l'ancienne (auto et moto), je sais ce que ça coûte et me permettais un parallèle avec mon activité.


@Little_Rabbit   Ton analyse n'est pas complètement fausse, je préfère de loin le flipper, cependant dans la La 60in1, il y plus d'une quinzaine de jeu qui me plaisent,
ça peu aider pour l'avenir, mon plaisir actuel étant la remise en route.
La place dans la borne ne permet pas la rotation de l'écran.

Voici le panel:



Je me suis certainement mal exprimé dans mes demandes et n'aurait pas été étonné de réponses du genre: vu l'état et le coût de réparation achète directement autre chose.
Le coût n'est pas un frein en soit, mais j'ai vu des annonces de bornes de catégories supérieures et fonctionnelles à environ 500 €.

@Solkan  Merci pour le lien, si je ne trouve pas mon bonheur avec 2800 jeux

Et finalament avec toutes vos remarque, ça devrait être bien moins onéreux que je ne pensais.

Citation de: Solkan le Mercredi 27 Janvier 2021, 09:08:53 AM
Par contre, avec des réponses comme ca, ca ne donne plus trop envie de réfléchir avec toi.
Ton écran est horizontal

Je suis désolé, il n'y a vraiment aucune hostilité de ma part, j'essaye seulement d'être le plus concis dans mes propos.

Citation de: Solkan le Mercredi 27 Janvier 2021, 06:51:55 AM
Je ne sais pas tout ce que ca regroupe mais quelques remarques :
- ca fait beaucoup de pieds de PCB (3x4) pour une seule carte
- la chaine de masse commune n'est-elle pas incluse dans le cablage jamma ?

Il y en a pour 7 € et c'est pour autre chose

Citation de: Solkan le Mercredi 27 Janvier 2021, 06:51:55 AM
- la PCB 60i1 est avec des jeux pour écran verticaux

A quoi vont servir :
- le module avec filtre EMI ?
- carte de positionnement ?
- ventilateur ?

Les réponses sont dans la message précédent, je ne sais pas si mon écran est vertical, dans la doute, je provisionne.

Je suis allé sur ce site que vous conseillez régulièrement : https://www.smallcab.net/
Y a pas photo, quitte à faire quelque chose avec cette borne, la meilleure option, c'est de la passer en deux joueurs.

Hormis le fait que cette borne a une valeur affective, car cédée par un bon pote, décédé depuis et le plaisir de la remettre en route, je me rends compte que la transformation avec du matériel neuf coûte un bras.

Le jeu (il n'y a pas de jeu de mots) en vaut-il la chandelle ?

Voici mon panier auquel il faut rajouter les frais de grouik



Le ventilo, car j'avais trouvé le mien avec des fils coupé et l'hélice désolidarisée, je l'ai collée pour essai.
D'ailleurs, le fait que la 3ème voie (compte-tours) ne serait pas raccordée, poserait-elle un problème ?

La carte de positionnement de l'image, je suppose que mon écran est horizontal

Le filtre EMI, un plus ?

Vos avis sont les biens venus.

Non, je ne suis pas plus addict que ça au poker, d'autant que je n'ai que rarement joué avec.
C'était pour la remettre en fonction à moindre frais.

Cependant, à part le genre Space invaders et les jeu de cartes, il n' y a pas grand chose qui me botte.
Je vais me chiffrer le kit de transformation pour un joueur et voir quels sont les jeux susceptibles de m'intéresser.

Pendant que je suis dans la série questions

Comme expliqué plus haut, en recherchant l'adn de ma borne sur le net, je n'en ai vu aucune avec un pannel aussi simple que celui-ci quand il n'y a pas de joystick.

Existe t-il d'autres jeux qui pourraient faire l'affaire en mode "plug & play" ?
