Midway Space Invaders

[Urbanus]

Merci LR, J'ai regardé la section « comment faire » et je vais voir ce que je peux faire.

[Urbanus]

J'ai l'impression que cette réparation est bloquée, c'est très frustrant !
En suivant les traces du circuit imprimé, je ne trouve aucune erreur mais quoi que je fasse, l'erreur RAM sur les positions 1 et A demeure.
J'ai trouvé un problème sur la prise ROM H, les broches 6 & 7 ne font plus un bon contact mais je pense que c'est le résultat de l'âge et de mon retrait/remplacement continuel lors de la recherche de défauts. Pour l'instant, la réparation consiste en 2 bâtons de cocktail !

[Little_Rabbit]

Salut,

Je renouvelle ma demande d'il y a quelques jours :

Pourrais-tu refaire le test qui consiste à démarrer le PCB après avoir enlevé toutes les ROM/EPROM, et nous faire une photo des bandes que tu obtiens à l'écran ?

Une autre info qui serait intéressante : fais-nous une vidéo de l'EPROM de test qui s'exécute : à partir de ce qui s'affiche à l'écran, peut-être cela nous donnera-t-il un indice...

Tu n'es pas parvenu à uploader une vidéo sur Youtube pour la partager avec nous ?

Pour l'instant, la réparation consiste en 2 bâtons de cocktail !

What do you mean ? Please say it in English .

A+

[Urbanus]

Bonjour à tous,
Après quelques jours bien remplis, j'ai enfin réussi (je l'espère) à suivre les instructions pour télécharger une vidéo.
Avec un peu de chance, cela fonctionnera.

[Urbanus]

Hi LR,

Apologies for late response - busy few days and I have been working on the SIDAM pcb.
Hopefully the attached photos will explain my comments.

At least I managed to finally upload the videos

[Little_Rabbit]

Hi Urbanus,

Hopefully the attached photos will explain my comments.

When you said :

Pour l'instant, la réparation consiste en 2 bâtons de cocktail !

I was really wondering what you were talking about ! Maybe something related to an arcade stick, on a cocktail table ??

Je ne sais pas quelle est l'appellation officielle en Français de ce que j'appelle moi des pics à saucisse cocktail . Ou peut-être "cure-dent en bois" ?...

A+

[Fred G5]

Orignal le coup des cure-dents, mais remplacement des supports CI obligatoire pour éviter les faux contacts

[pet]

C est le souci avec les supports simple lyre.

[Urbanus]

Salut a Tous,

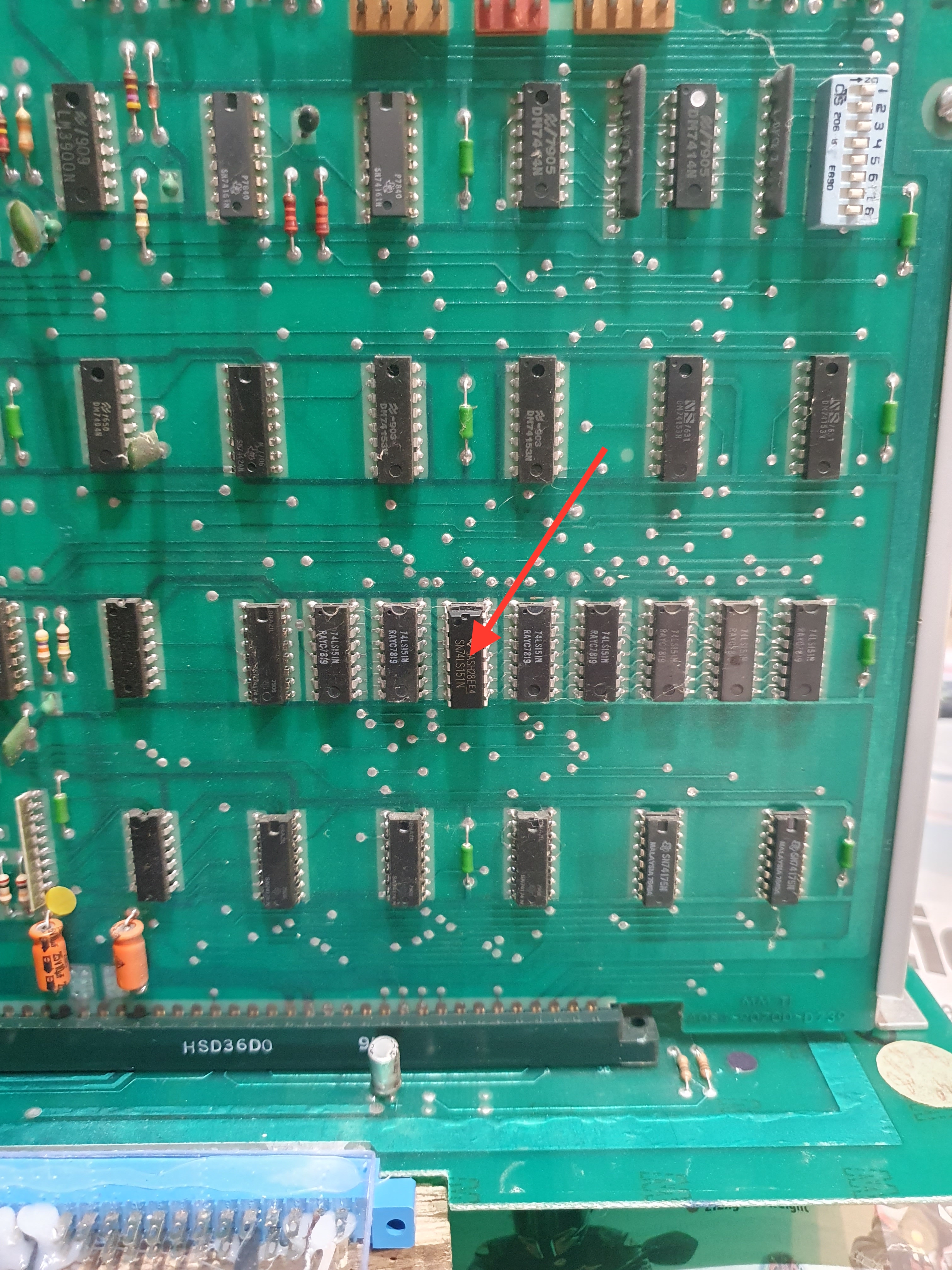

Après quelques vérifications, j'ai remplacé le 153 @ D2 et ma carte fonctionne à nouveau.
Le test ROM semble montrer un problème avec un shifter. D'autres recherches sont nécessaires.

Merci LR!!

[Little_Rabbit]

Salut,

Ah !! Super !

Pour que tout le monde comprenne mieux le cheminement du dépannage, je cite ici ce que je disais sur l'autre sujet, celui consacré au bootleg de Space Invaders, ma remarque étant valable pour les deux cas (en sachant qu'elle s'appuyait sur le schéma de la version Midaway ) :

Si on prend un peu de recul sur l'ensemble du parcours des bits de données sortant des RAM, on voit qu'ils traversent plusieurs composants :



Il y a tout d'abord les 74LS04 dont je parlais juste avant, puis il y a les 74LS174 qui verrouillent ce qui sort des RAM, pour ensuite le présenter aux multiplexeurs 74LS153 qui forment un aiguillage pour présenter au bus de données du 8080 soit les données venant des RAMs, soit les données venant des ROMs via le "instruction bus".

On peut donc imaginer qu'une panne peut-être présente au niveau des verrous 174, ou multiplexeurs 153. Je commencerais par sonder les verrous, car les données de l'instruction bus parvenant bien au 8080, on peut imaginer que les multiplexeurs fonctionnent...

Cette remarque est aussi valable pour ton autre WIP sur PCB Midway .

Dans ton cas, c'était donc un multiplexeur 74LS153 ! Tu dis "en D3", mais en D3 c'est un chip 8216 : tu voulais dire en D2 ? Tu vois j'aurais d'abord misé sur le verrou 174 en C3, mais les deux étaient de bons candidats à la panne .

Pour le test du shifter, tu trouveras des explications sur ce post.

Il existe deux versions du Shifter, soit à base de chips 25S10 (version peu courante car en 1978 ce composant était déjà pour ainsi dire obsolète), ou à base de 74151. De quelle version de shifter ton PCB est-il équipé (c'est sur la carte fille) ?

Si ta carte est équipée de 74151, et comme ta matrice de test du shifter n'affiche que des 20, c'est la partie qui génère le bit D₅ qui est mauvaise :



En se reportant sur le schéma Taito, le coupable pourrait être le suivant :



Mais je ne dispose pas de schéma Midway avec les 174151, donc je ne sais pas en quelle coordonnée est situé le chip...

A+

[Urbanus]

Merci LR.

J'ai suivi vos explications très détaillées pour trouver mon problème.  En travaillant selon votre description, il a été facile de trouver le circuit intégré défectueux.

Malheureusement, je n'ai pas de 74151 pour le moment, je vais donc devoir passer commande.

Et oui, vous avez raison, c'était D2 - j'étais un peu trop excité par mon succès.

[Urbanus]

Salut,

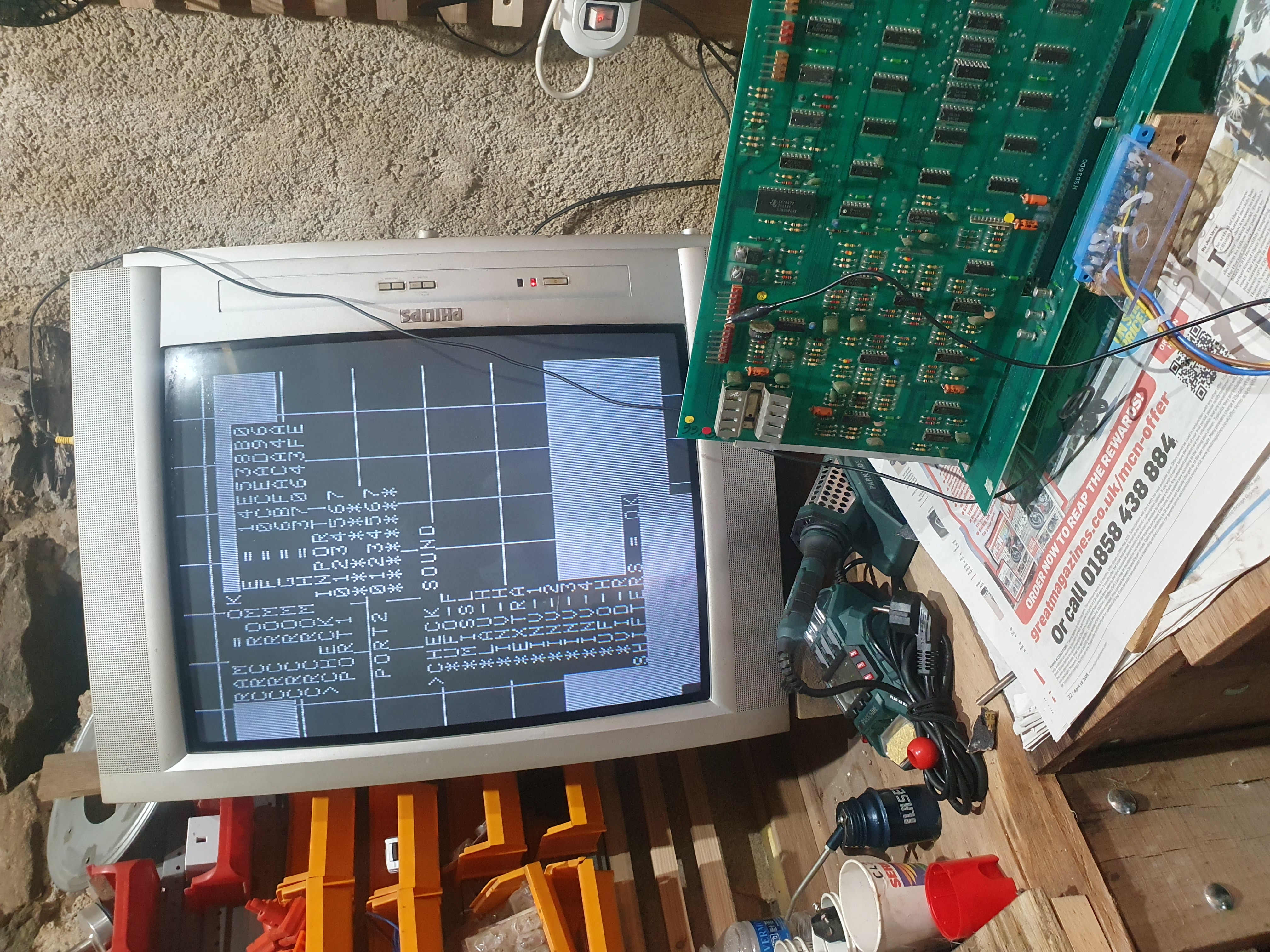

En suivant les conseils de LR, j'ai changé le 151 et maintenant il passe tous les tests (je vais devoir le remettre dans l'armoire pour tester les sons etc...).





Le transformateur de mon PSU est mort, je dois donc travailler sur les connexions pour le remplacer par un PSU d'ordinateur, mais j'ai maintenant un moniteur et un PCB principal en état de marche.

[Little_Rabbit]

Salut,

Super !

Le transformateur de mon PSU est mort, je dois donc travailler sur les connexions pour le remplacer par un PSU d'ordinateur, mais j'ai maintenant un moniteur et un PCB principal en état de marche.

Attention, en plus de fournir les +5V, +12 V et -5 V, l'alimentation d'origine génère également le signal RESET à la mise sous tension de la borne. Une alimentation standard n'accomplira donc pas cette tâche. Dans la pratique, ça ne devrait pas être dramatique car le watchdog devrait lui même générer un RESET au bout de 4 secondes...

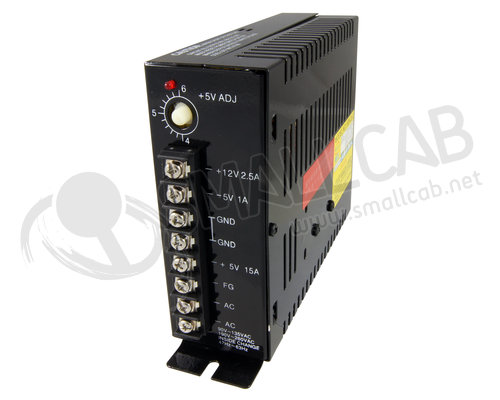

Autre mise en garde : les alimentations modernes de PC n'ont souvent plus de -5V ici indispensable. Soit tu trouves une très vielle alimentation, genre de PC XT qui aura les 3 tensions requises, soit tu prends une alimentation "arcade", comme celle-ci par exemple :

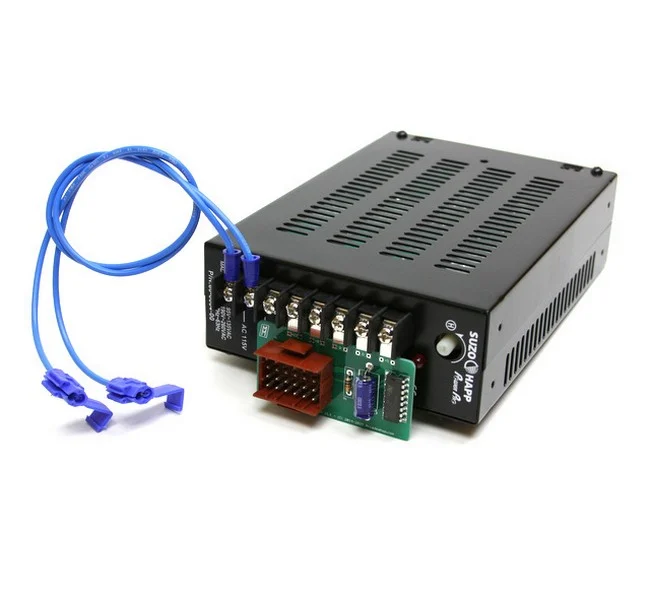

Il existe aux US des alimentations de substitution qui son plug and play, remplaçant l'alimentation, avec son module de RESET spécifique, comme ici :



Enfin, l'autre alternative serait de refaire fabriquer un transformateur identique à celui d'origine. C'est possible, pour un prix que je trouve raisonnable : tu peux contacter ABL Transformers.

L'exemple du transfo que je leur ai commandé, identique à ce qu'il y a dans les bornes Midway style Pac-Man :

TRANSFO LINEAIRE AUDIO MONO
PRIMAIRE 0.220.230VAC + ECRAN
SECONDAIRE 7V PM 7V 7A
          12V PM 12V 1A
VERSION NUE SUR COSSES
DIM 96X90 HT 85MM

=> 60 EUR HT, frais de port compris, soit 72.00 € TTC livré !

Plein de solutions se présentent donc à toi .

A+

[Urbanus]

Bonsoir
J'ai quelques idées pour remplacer mon transformateur défectueux. J'utilise déjà une vieille alimentation d'ordinateur pour tester le circuit imprimé et je pourrais y ajouter un circuit de réinitialisation.
La semaine prochaine, je suis à Vichy pour suivre une formation d'instructeur de tir à l'arc et la semaine suivante, je prends ma moto et je me rends à l'île de Man pour mon voyage annuel au TT.
Je n'aurai donc pas le temps de travailler sur mon projet pendant un certain temps.
