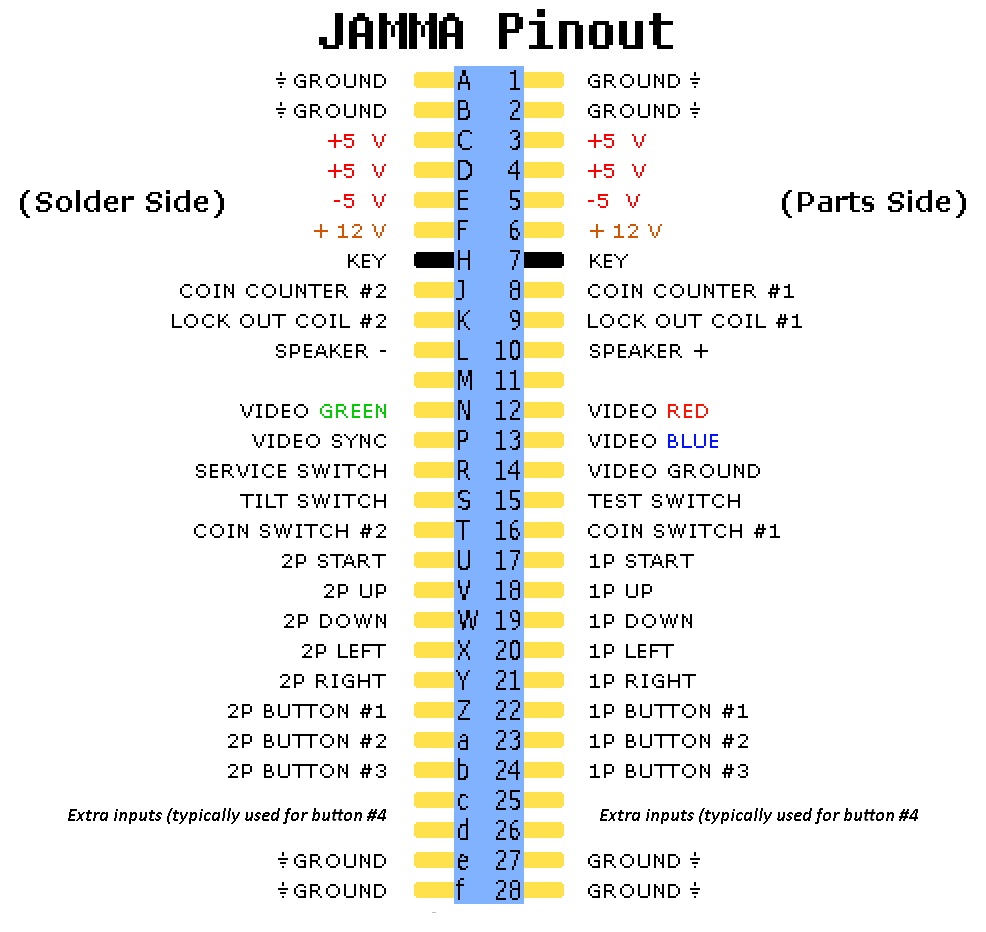

Le  standard jamma ne permet pas de faire du 6 boutons comme ca . En standard c est 4 boutons .Si par contre tu veux mettre un street fighter ou autre il faudra passer par un câble spécifique appeler kick harness . Tu va en apprendre du jargon mais on est là pour ça. J ai eu cette borne à mes début ça pèse un âne mort mais tu peux mettre un bock de bière de 2 litres sans être gêne . Il te manque le panel qui reçoit normalement le joystick est les boutons .

faudra te mettre à l ébénisterie.
Attention au branchement de carte il y a des petites choses à faire avant de commencer comme vérifier le sens de branchement mais bien avant les voltages de ton alimentation .


Bon courage et surtout bonne lecture de poste

Normalement j'ai l'ensemble des câbles d'origine, j'avais racheté à un vendeur italien une paire de câblages complets pour SG2.
J'ai le twin complet mis à part le jeu lui même et les écrans.
Je galère un peu à cause de ça car je ne connais pas le branchement d'origine et avec ce plat de spaghettis, c'est pas forcément évident du premier coup ^^
Merci pour le 5volts, c'est ce genre de bêtises dont je parlais 🙂
Je suis avec des écrans lcd, les disques durs de Seb, 2 pcb M3 hack d'Aganyte et deux pc.
J'arrive à lancer et jouer avec le volant, le boîtier de vitesses et les pédales, il faut quelques ajustements pour les boutons mais ça marche, mis à part que je n'ai pas le retour de force, d'où mon intérêt pour brancher ce transfo.
Voici quelques photos des spaghettis ^^

Merci pour la réponse , oui l'écran fonctionne et , le panel est dans une autre pièce  et fonctionne  aussi .  Je pensais le bidouiller pour en faire un 6  boutons contrairement aux 4 d'origines

Je pensais le brancher à un vieux pc aussi

Je vais faire des recherches grâce à votre réponses déjà merci
Désolé de ne pas m'être présenté merci

Petite anecdote: il existe une variante japonaise de lemans 24 avec un panel model 3 et un motor board/driveboard model 3 type C (electronique précurseur de scud race), mais la borne est très rare.
Pour ce modèle spécifiquement, dans le menu service du stack on peut choisir le type de cabinet en lemans24 et le jeux devient compatible model 3.

Bonsoir Little Rabbit,

 Hé bien ça c'est de la réponse que je ne m'y attendais pas et qui est trop top...!!!


En faite, j'ai un multimètre pour les dépannages courants, et je m'était acheté il y a pas mal de temps un oscillo justement pour ce genre de panne de son,
j'ai plusieurs bestioles qui rencontres des soucis avec le son et je n'ai encore jamais prit le temps de potasser ce genre de soucis,
ça va être l'occasion idéale sur cette carte, je te remercie vraiment pour ce gros coup de pouce...!!!

Salut,

Sur les forums il est d'usage de se présenter dans le sujet dédié:

https://www.gamoover.net/Forums/index.php?topic=42.0

Pour ta "petite carte", c'est une cartouche MVS Neo-Geo. L'autre est un PCB Jamma:

https://fr.wikipedia.org/wiki/Neo-Geo_MVS

https://fr.wikipedia.org/wiki/JAMMA

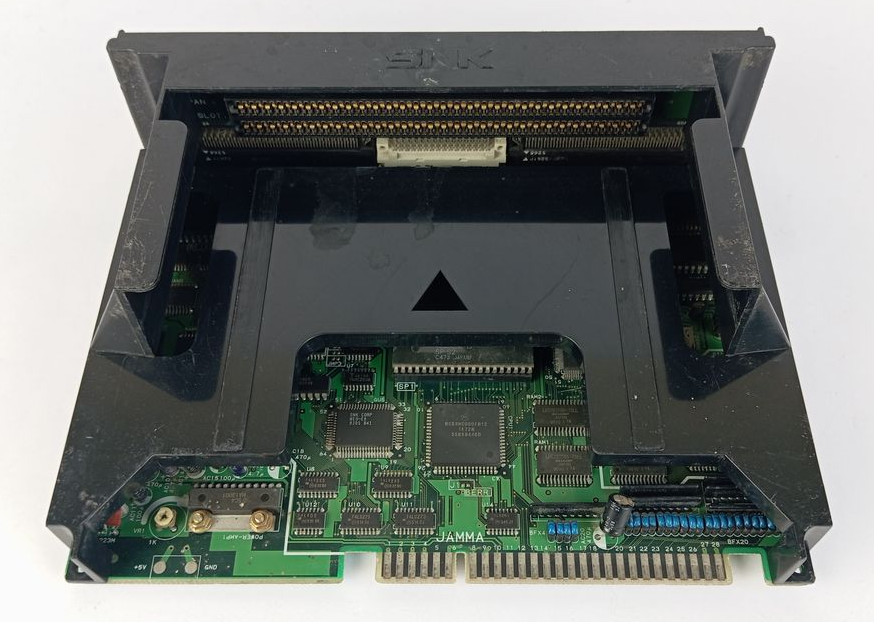

Il te faut un slot pour pouvoir l'utiliser. Il en existe de plusieurs types. En voici un basique avec un seul port cartouche:



Mais avant tout ça il faudrait voir les basiques: l'écran fonctionne t-il ? Qu'en est-il de l'alimentation ? Où sont les contrôles de la borne ?


Le forum est bourré d'infos. N'hésite pas à le parcourir. Cela t'aidera à voir plus clair pour des choses basiques.

As-tu le câblage d'origine dans ta Sega Rally 2 ? Fais nous des photos plus générales de ce que tu as.

Attention sur ta première photo tu as branché un cable d'alim 5v sur l'entrée MIDI

Citation de: djalex le Mardi 25 Mars 2025, 07:52:23 AMSalut,

le filtre se branche avant transformation du courant donc sur la partie 220V alternatif...Donc avant le transfo

Merci pour ta réponse 🙂
Sais-tu comment je dois m'y prendre pour brancher ce transfo sur la driverboard?
J'ai peur de me tromper et de griller le pcb, j'ai un câble de 100v et un de 12,5v.

Salut ,

J'ai acheté y'a quelques temps une borde « globe trotter , très bon état malgré les photos :-) .

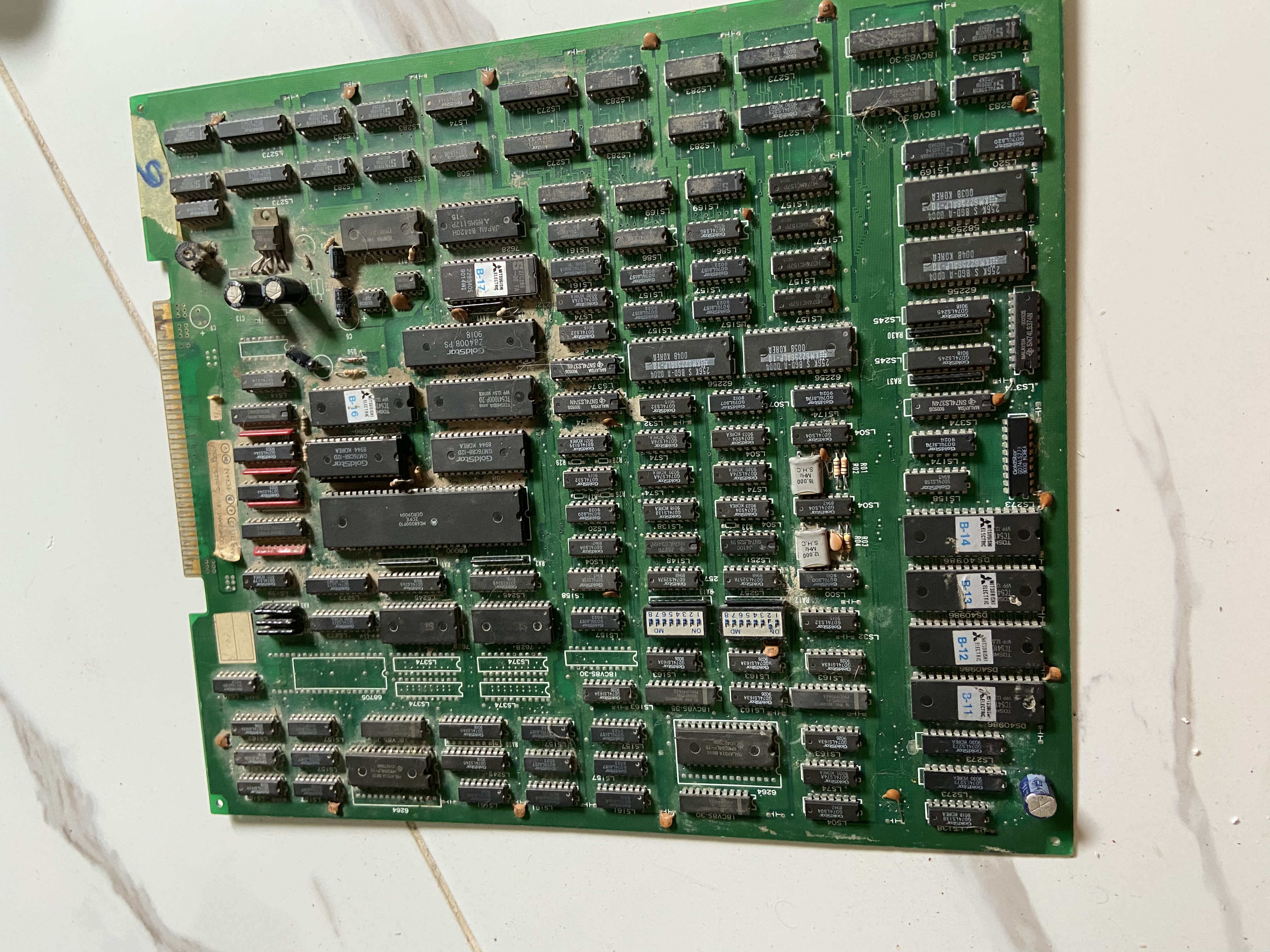

Je me retrouve avec un carte pcb : sûrement le jeu snowbros car c'est marqué dessus

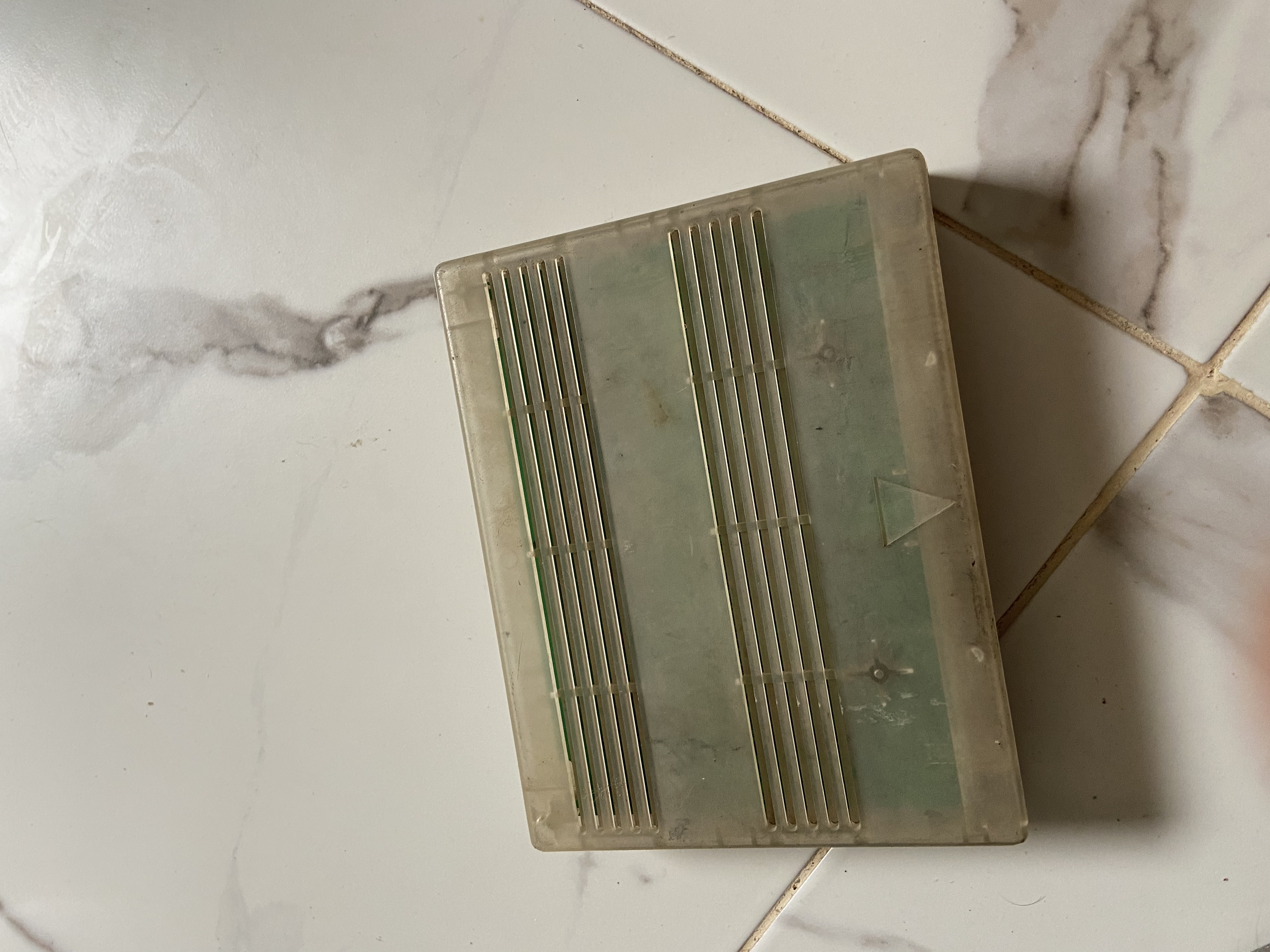

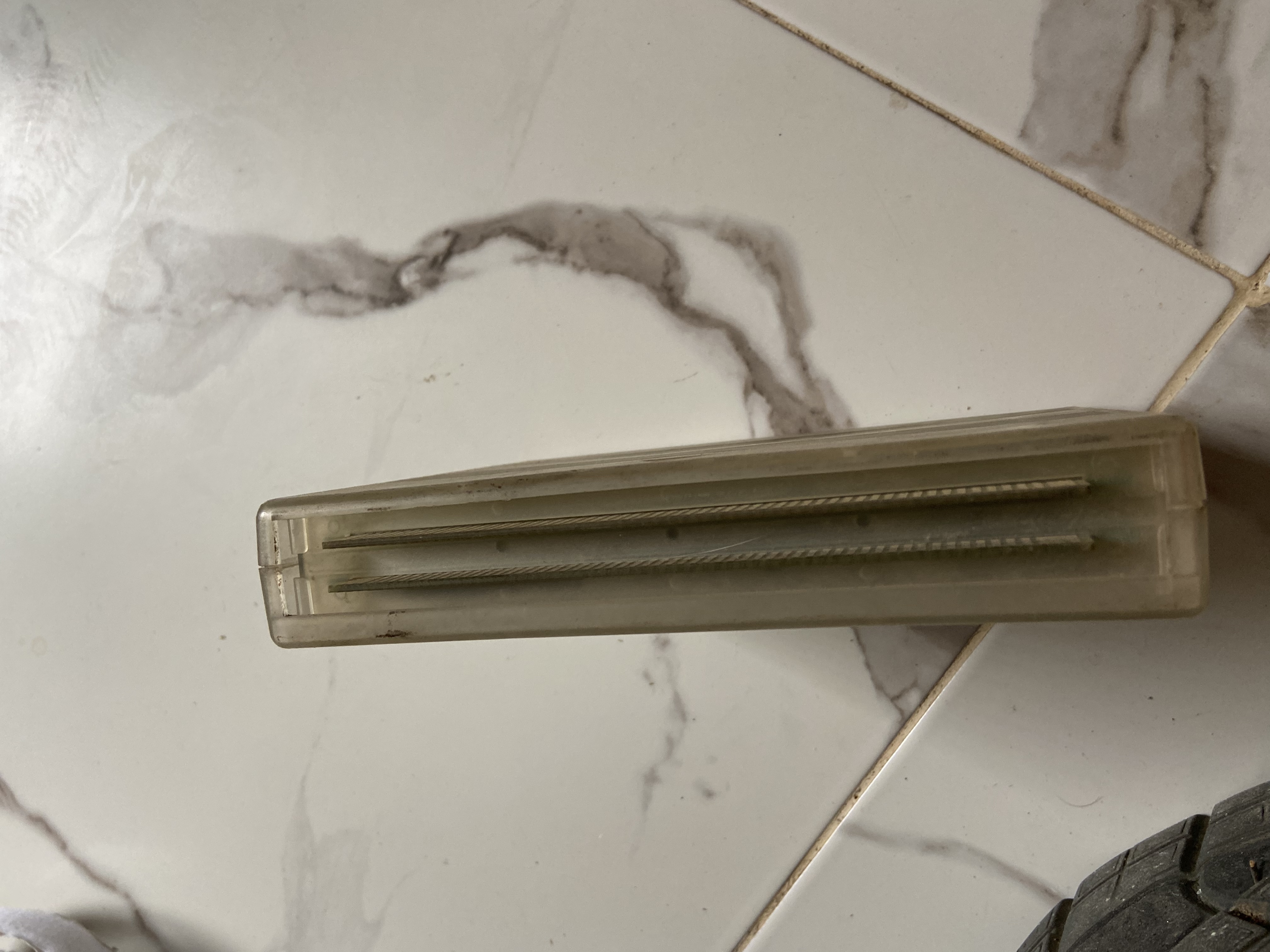

Le vendeur m'as aussi donné un autre jeu sous un autre format de carte

Je ne m'y connais pas dutout donc pour les recherches je galère à trouver une solution quand on connais pas les noms techniques

Je voudrais choper un adaptateur ou autre pour mettre des cartes de la petite pcb

Mais je suis entièrement ouvert à vos idées



(J'ai pas compris comment mettre la photo à l'endroit alors que j'ai bien pris en photo dsl)









Désolé si je m'y prend mal je suis pas dutout familier avec forums

Oui le moteur type B n'a aujourd'hui pas d'autre alternative que de fonctionner avec ses 2 cartes d'origine (Driveboard et Motorboard)

Le moteur type C a été conservé sur la plupart des machines SEGA sorties par la suite, et est compatible avec plusieurs révisions hardware : les cartes Model 3 (Driveboard + Motorboard), les Servoboards MIDI, et les différentes révisions de Servoboards RS.

Le tableau de BigPanik résume bien tout ça :
