Oui je l'ai déjà utilisé pour qu'elle m'explique le fonctionnement de l'ampli Sega 839-0035-01 de ma borne Power Drift. J'avais besoin de le dépanner et les infos trouvées sur le web à propos du câblage de la pin MUTE pour faire des tests en dehors de la borne était vague, voir contradictoire.

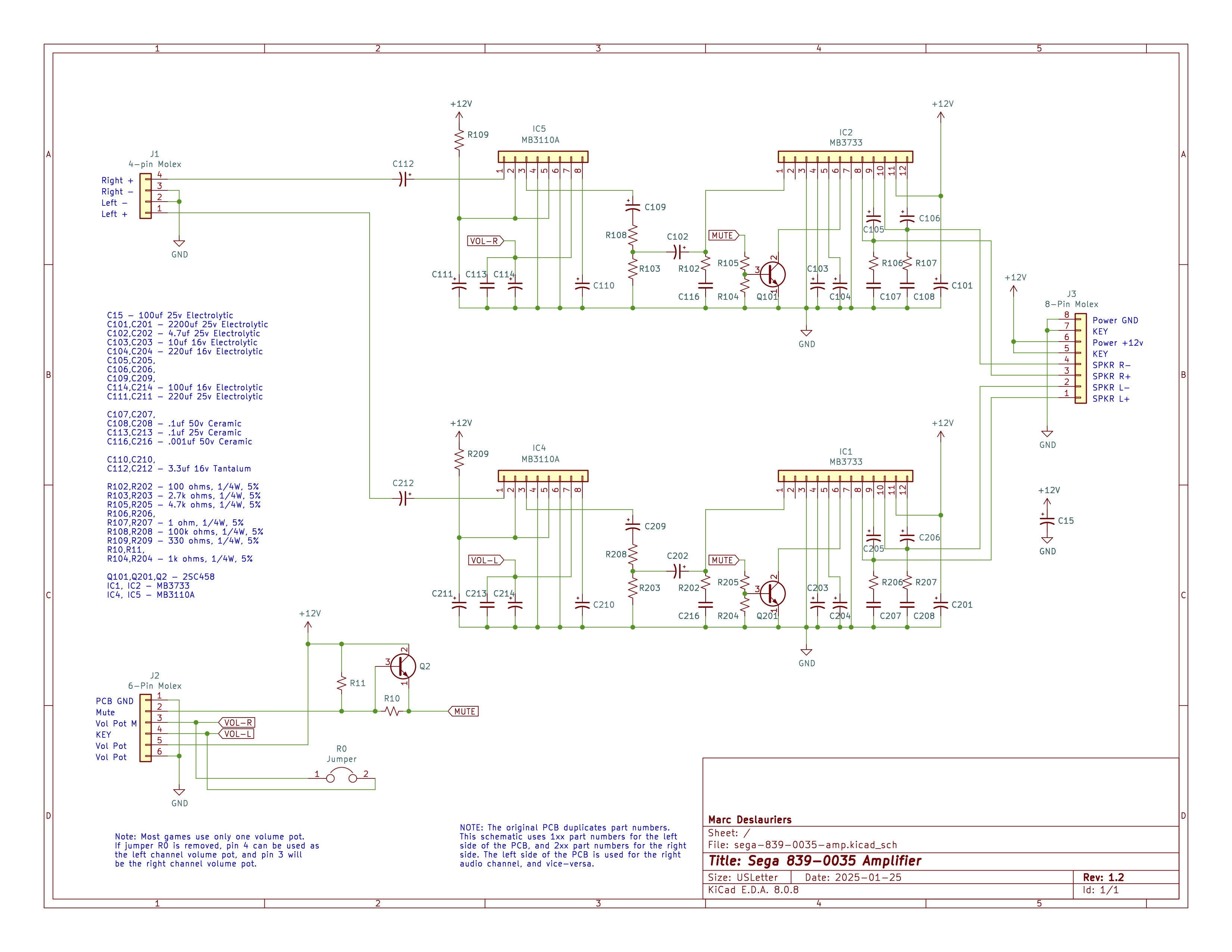

Je lui ai filé le schéma de l'ampli et les explications étaient très claires malgré mes connaissances limitées en électroniques. Grâce à ça j'ai pu le réparer et remettre en route ma borne

Lien vers mon topic de dépannage: https://www.gamoover.net/Forums/index.php?msg=716356

Bon en fait après une bonne nuit de sommeil c'est beaucoup plus clair et super simple au final

Les ROMs du programme audio, ROM 01 et ROM 02, se trouve directement sur les bus de données et d'adresses du Z80. A l'exception de la pin A16 qui est gérée par le PAL BGSA4. Donc toutes les pins de données et d'adresses (sauf A16) des ROMs sont reliées au Z80 sans intermédiaire (avec des résistances de pull-up).

Diagramme de connexions du Z80: https://petitl.fr/cps2/93646A/#Z80



Les pins d'activation des deux ROMs (/SOUND-E1 et /SOUND-E2) sont elles reliées à des sorties du PAL BGSA4.

Les pins d'adresses de [A12 à A15] sont sur des entrées du BGSA4 et [A14 à A16] sur des sorties du BGSA4. Apparement la logique du PAL s'autorise à corriger/modifier A14 et A15.

Les pins d'adresses A0, A1, A2 et [A12 à A15] sont elles en entrées du PAL BGSA3.

Diagramme de connexions des PALs audio: https://petitl.fr/cps2/93646A/#Z80



Voici le tableau à jour:

ROM 1 et 2	CN3	Z80	BGSA3	BGSA4	RA
Q0	C10	14			RA14-2
Q1	C9	15			RA14-3
Q2	C8	12			RA14-4
Q3	C7	8			RA14-5
Q4	C6	7			RA14-6
Q5	C5	9			RA14-7
Q6	C4	10			RA14-8
Q7	C3	13			RA14-9
A0	B10	30	7		RA15-9
A1	B9	31	6		RA15-8
A2	B8	32	5		RA15-7
A3	B7	33			RA15-6
A4	B6	34			RA15-5
A5	B5	35			RA15-4
A6	B4	36			RA15-3
A7	B3	37			RA15-2
A8	A10	38			RA16-6
A9	A9	39			RA16-7
A10	A8	40			RA16-9
A11	A7	1			RA16-8
A12	A6	2	4	4	RA16-4
A13	A5	3	3	3	RA16-3
A14	A4	4	2	2, 17	RA16-2
A15	A3	5	1	1, 18	RA16-5
A16	C2			19
E2	A2			12
E1	B2			14

Bon j'ai trouvé un schéma de la carte mère CPS2 ici: https://petitl.fr/cps2/93646A/

La connectivité du bus d'adresses et du bus de données des ROMs du programme audio est bien plus complexe que ce que j'avais pu trouver cette après-midi au multimètre. Je vais pouvoir compléter mon tableau et vérifier la continuité vers chaque composant. Ça va être super fun...

J'ai trouvé un post sur arcade-projects d'une personne qui s'est amusé à lister les connexions des composants d'une B-board: https://www.arcade-projects.com/threads/cps2-b-board-complete-wiring-list.9291/

Il a tout mis dans un tableur: https://docs.google.com/spreadsheets/u/1/d/1SGXb6cE9Uu68Lmt0O0knL34eWvkaVA7-mJ8i6F27lmk/edit?usp=sharing

Dans l'onglet « Wiring » on retrouve un tableau avec toutes les inter-connexions. J'ai donc extrait ceux des ROMs 1 et 2. Tout passe par le connecteur CN3.

Après avoir testé la continuité de chaque pin de CN3 entre la B-board et la A-board, j'ai donc pu virer la B-board et rechercher à quoi les pins des ROMs 1 et 2 (via CN3) étaient reliées sur la A-board.

Et voici ce que ça donne:

(Exemple pour la première ligne du tableau: Q0 des ROMs programme audio passent par C10 de CN3, pour aller sur RA14 et sur HM6264.)

ROM 1,2	CN3	RA	IC
Q0	C10	RA14	HM6264
Q1	C9	RA14	HM6264
Q2	C8	RA14	HM6264
Q3	C7	RA14	HM6264
Q4	C6	RA14	HM6264
Q5	C5	RA14	HM6264
Q6	C4	RA14	HM6264
Q7	C3	RA14	HM6264
A0	B10	RA15	HM6264
A1	B9	RA15	HM6264
A2	B8	RA15	HM6264
A3	B7	RA15	HM6264
A4	B6	RA15	HM6264
A5	B5	RA15	HM6264
A6	B4	RA15	HM6264
A7	B3	RA15	HM6264
A8	A10	RA16	Z80
A9	A9	RA16	Z80
A10	A8	RA16	Z80
A11	A7	RA16	Z80
A12	A6	RA16	BGSA4, Z80
A13	A5	RA16	BGSA4, Z80
A14	A4	RA13	BGSA4
A15	A3	RA13	BGSA4
A16	C2	RA13	BGSA4
A17 (VCC)
A18 (VCC)
E2	A2	-	BGSA4
E1	B2	-	BGSA4
	A11 (GND)
	B11 (GND)
	C11 (GND)
G1 (GND)
G2 (GND)

Rien ne flotte et toutes les pins sont bien connectées. Je ne me suis pas (encore) amusé à faire le même travail sur la A-board fonctionnelle mais il faudra que je m'y colle. Je l'ai quand même fait pour A08 à A16 comme il y avait des connexions mixtes (Z80 seul, PAL seul ou Z80+PAL) et que donc ça me paraissait potentiellement étrange.

J'ai vérifié vite fait l'activité sur les ROM 1 et 2 avec un multimètre en mode continuité avec une sonde sur le +5 et l'autre sur la pin à tester. En fonction de la vitesse de basculement ça module le bip du multimètre. Il y a de la vie ça c'est sûr. Mais il faudra que je fasse ça plus sérieusement avec un oscillo.

J'ai aussi vérifié l'état des résistances RA13, RA14, RA15 et RA16 qui présentent des traces d'oxydation. On a bien du 4.7K sur chaque résistance.

Conclusions de cette session:

- Aucun problème de connectivité sur CN3 entre les cartes A et B
- Les pins des ROMs 1 et 2 sont bien reliées à des composants sur la A-board
- RA13, RA14, RA15 et RA16 sont OK

TODO:

- Vérifier l'activité sur les ROMs 1 et 2 avec un oscillo
- Vérifier l'activité sur le Z80

PISTES:

- Les ROMs audio sont reliées au Z80, au PAL BGSA4 et à la SRAM HM6264. Vu que le Z80 et le PAL BGSA4 sont OK, HM6264 pourrait être défectueux. Surtout que c'est une puce Fujitsu ! Le souci c'est que c'est du SMD et mes gros doigts n'aime pas ça !!

Citation de: Ysi le Mardi 06 Janvier 2026, 21:21:53 PMJe te suggère de parcourir arcadeproject, il y a un pavé sur le CPS2.
Ex ce lien avec la même erreur que toi et une histoire de compatibilité A et B board:
https://www.arcade-projects.com/threads/cps2-b-board-does-not-boot.1577/

Merci je vais aller fouiner sur arcadeproject.

Effectivement le gars avait exactement le même problème que moi. J'ai aussi les couleurs qui changent. Par la suite son jeu s'est suicidé et en remplaçant les ROMs par des non cryptées ça a résolu son problème. Il devait donc avoir un souci avec une des ses ROMs.

J'en conclue donc que ce phénomène apparaît si il y a un problème sur une ROM audio de la B board. Comme la mienne est 100%  fonctionnelle, alors c'est forcément qu'il y a quelque chose qui cloche sur le chemin entre les ROMs audio et le Z80. Très probablement sur un des connecteurs. Je vais aller voir si il y a des schémas électroniques qui trainent sur le web afin d'identifier les pins en chargent des données audio.

J'ai trouvé une image très instructive qui montre l'emplacement des ROMs sur une B board:



Le programme audio se trouve sur les ROMs 1 et 2.

Citation de: djalex le Mardi 06 Janvier 2026, 13:49:16 PMSalut,

j'ai l'impression qu'il y a eu des souci d'humidité sur ta pcb, au niveau du RA15 et RA18 non ?

La Puce Q1 a reçu quelque chose dessus aussi

Oui effectivement il y a quelques traces d'oxydation notamment dans cette section. Idem sur deux des connecteurs (en haut si on se réfère à mes photos). Mais rien de méchant à priori, j'ai fait des tests de continuité et ça passe bien.

Pas de trace sur le Q1 mis à part ce que l'on peut voir sur le boitier. Je ne pense pas qu'il ai pu recevoir du liquide sur la tronche en fonctionnement. La carte mère est protégée par une coque et la cartouche qui vient par dessus.

Citation de: Ysi le Lundi 05 Janvier 2026, 22:06:26 PMLe Qsound, ce ne serait pas le pavé "Capcom Q1"?
Un ship spécifique au CPS 2.

Oui c'est bien la puce QSOUND.

Ça fait un moment que j'avais acheté une A board CPS2 défectueuse mais je n'avais pas de jeu pour la tester.
Suite à la pose d'une inifitekey pour redonner vie à un Street Fighter Alpha 2, me voilà pendant quelques temps, en possession d'une carte mère et d'une "cartouche" fonctionnelles. Je vais donc pouvoir faire quelques tests.

Donc au démarrage ma carte mère se bloque à l'écran de test lors du check Q SOUND. Voici ce que ça donne:



Comme c'est apparement un souci audio, j'ai testé le Z80 et les 2 PALs (BGSA3 et BGSA4) en les installant sur la carte fonctionnelle. Ça fonctionne très bien, ils sont donc bon pour le service.
J'ai monté le Z80 et les 2 PALs de la carte fonctionnelle sur la non-fonctionnelle. Et j'ai toujours la même erreur.

La carte mère problématique en question:



Et une vue plus rapprochée sur le Z80 et les 2 PALs de la section audio:



Avant de sortir l'oscillo, ne connaissant rien au système CPS2, je voulais savoir si quelqu'un avait déjà rencontré ce problème ou si vous auriez des pistes.

Bon ben je vais y mettre de la colle

Citation de: Fred G5 le Vendredi 02 Janvier 2026, 10:23:28 AMJe supposes que cette carte fille additionnelle, comme sur une polo multifréquences, sert à ajuster automatiquement un certain nombre de paramètres tel que la  tension B+, la valeur des condos d'accords sur le collecteur du BU, la géométrie, etc....

Non, de ce que j'ai compris elle s'occupe du basculement auto 15/24.

Citation de: Fred G5 le Vendredi 02 Janvier 2026, 10:23:28 AMSur ta photo j'ai vu une bobine cassé, a remettre en place

Oui la ferrite d'une bobine est cassée mais je pensais que c'était fait exprès par les exploitants pour éviter que ça ne siffle. Je me trompe ?

Bon finalement je me suis dit que j'allais au moins essayer de dépanner cette foutue platine



J'ai donc fait quelques vérifications au multimètre hors tension sans déssouder histoire de voir si il y avait des composants louches (led, résistance ou condensateur). Même si cette démarche est loin d'être infaillible, elle a le mérite de dégrossir et est facile et rapide. De plus, en cas de mesure étrange, j'ai une autre carte pour comparer.

Mais ça n'a rien donné. Je décide donc d'être joueur et d'intervertir les cartes fille au risque non négligeable de flinguer la fonctionnelle.
Je démarre donc doucement avec une source en 15KHz. Rien ne fume et j'ai une image peu lumineuse et pas très large. Idem avec une source en 24KHz.

Je remarque que la valeur de R410, qui est une résistance variable, est très haute comparée à la carte fonctionnelle: 3.30kΩ contre 1.40kΩ. Ça pourrait expliquer le manque de luminosité sur l'image.

Je me documente sur le rôle de ce potard. D'après le thread de gc339, elle doit être réglée avec une source en 15KHz de telle façon qu'on obtienne 115VDC sur HDEFLPOWER.

Je branche donc une source en 15KHz, je diminue la résistance à 2.33kΩ et je met en route la platine. L'image apparaît et est sombre. J'augmente doucement en surveillant HDEFLPOWER (fil rouge du connecteur 4 pins branché sur la carte fille), jusqu'à atteindre un peu moins de 115VDC. L'image est maintenant bien lumineuse.

Je coupe et je mesure la résistance. Elle est passée à 3.20kΩ, soit 0.13kΩ de moins. Je doute donc que ça passe en 24KHz

Mais j'essaye quand même...








Et là, au miracle, elle ne saute plus au passage en 24KHz et l'image est comme au premier jour

TOP la surprise !!!

Je viens de tester la platine avec une source en 15KHz. L'image est superbe et aucun souci. Donc le problème vient effectivement du basculement en 24KHz. Par contre ma platine est différente de celle documentée par @gc339 . La mienne possède une carte fille. Ca va compliquer le dépannage.

Comme j'ai une autre platine fonctionnelle, je vais peut-être la mettre dans la Sega Rally et utiliser la dysfonctionnelle sur une de mes bornes 25 pouces et 15KHz only. A voir déjà si elle est compatible avec un de mes tubes.

Ok donc rien de très grave, elle est juste fatiguée. Elle a mérité un bon capkit la mamie. Si ça se passe bien tu auras une belle image mais ce n'est pas sans risque non plus.

Ben c'est pas une Jeutel mais une borne René Pierre que tu as.

Citation de: djalex le Mercredi 24 Décembre 2025, 09:48:27 AMSalut,

petite question mais avant les réglages, tu avais aussi cette trame ?

Et aussi, ça donne quoi comme image avec un jeu de branché ?
