[WIP] After Burner Deluxe Type

[Guizmo35]

Encore un sacré projet, beau boulot

[Thony]

Tu a de la chance d'avoir tout t fil moi il m'en manque coté pcb mais personne ne veut m'aider à les refaire

[Rastaman83]

Tout n'arrive pas tout cuit sur un forum tu sais.
L'arcade c'est ca aussi,de la patience,de la recherche de son côté, des contact et des solution qui se décante, mais il faut être un minimum patient.
Et une after burner deluxe, c'est une borne générique jamma dc ca touche moin de monde déjà.
Cherche déjà le schema électrique si tu trouve,ça sera un debut

[spectroman]

Tu a de la chance d'avoir tout t fil moi il m'en manque coté pcb mais personne ne veut m'aider à les refaire

Si tu ne fais pas les choses simples et rapides qu'on te demande pour ton bien, il est inutile d'attendre de l'aide.

Ou est :
- ta présentation
- ton topic pour que l'on puisse t'aider
- les photos que je t'ai demandées

Sinon, sois autonome, regarde le manuel dispo de partout sur le net, il y'a les schémas de câblage dessus

[fiend41]

vu que le sujet est le plus garni ici,    à propos de schemas..

il se trouve qu'en 2019 aussi !,   un anglais? a profilé ça pour la carte Triacs  (ce n'est pas la plus complexe des cartes du jeu),  mais il n'y a plus de news depuis son proto.. hormis que les fichiers sont exploitables?   où pourrait t'on imprimer ça à prix raisonné ?!..

perso j'ai 2 options.  tout remettre d'origine, donc les tlp511 usés  ou tenter d'une carte neuve avec tout neuf..  mais vu que ça avait fonctionné en TEST mode.. il vaudrait mieux que je ressoude d'origine "usée"..    car je ne pige pas hors les 4 tlp511 ce que j'ai réellement changé..  même si les problèmes ont empiré sur le comportement en "fin de course" pétant les sécurités fusibles..

https://www.ukvac.com/forum/threads/afterburner-dlx-motor-drive-boards.56591/

https://circuitmaker.com/Projects/Details/John-Bennett-11/839-0086

[fiend41]

mince en cherchant un lien avec l'anglais.. ben je retombe sur mon message de l'an dernier ,

j'ai trouvé ce recensement depuis niveau fichiers,

http://wiki.pldarchive.co.uk/index.php?title=After_Burner_Deluxe_Motion_PCB

[cyberrob666]

Hello sorry I do not speak or write french as I am from Tasmania Asutralia, but your post is incredible and I am in the same boat as I have started a restoration of the Sega After burner Deluxe Cabinet, would love to know how can I get made up the sticker or cover for the joystick as that piece is missing from mine.

[fiend41]

une autre restauration d'afterburner deluxe

https://www.youtube.com/watch?time_continue=2&v=uYSbjQjRZ24

[mariobros3]

Et zou ... on réouvre aussi

Une visite de contrôle de + avec le rallumage de L'ABDX stocké depuis 4 ans.



J'avais remisé le PCB afin d'éviter les éventuels problèmes d'humidité.



Ayant la carte Smarty sous la main je la branche et ...



Rien à l'écran

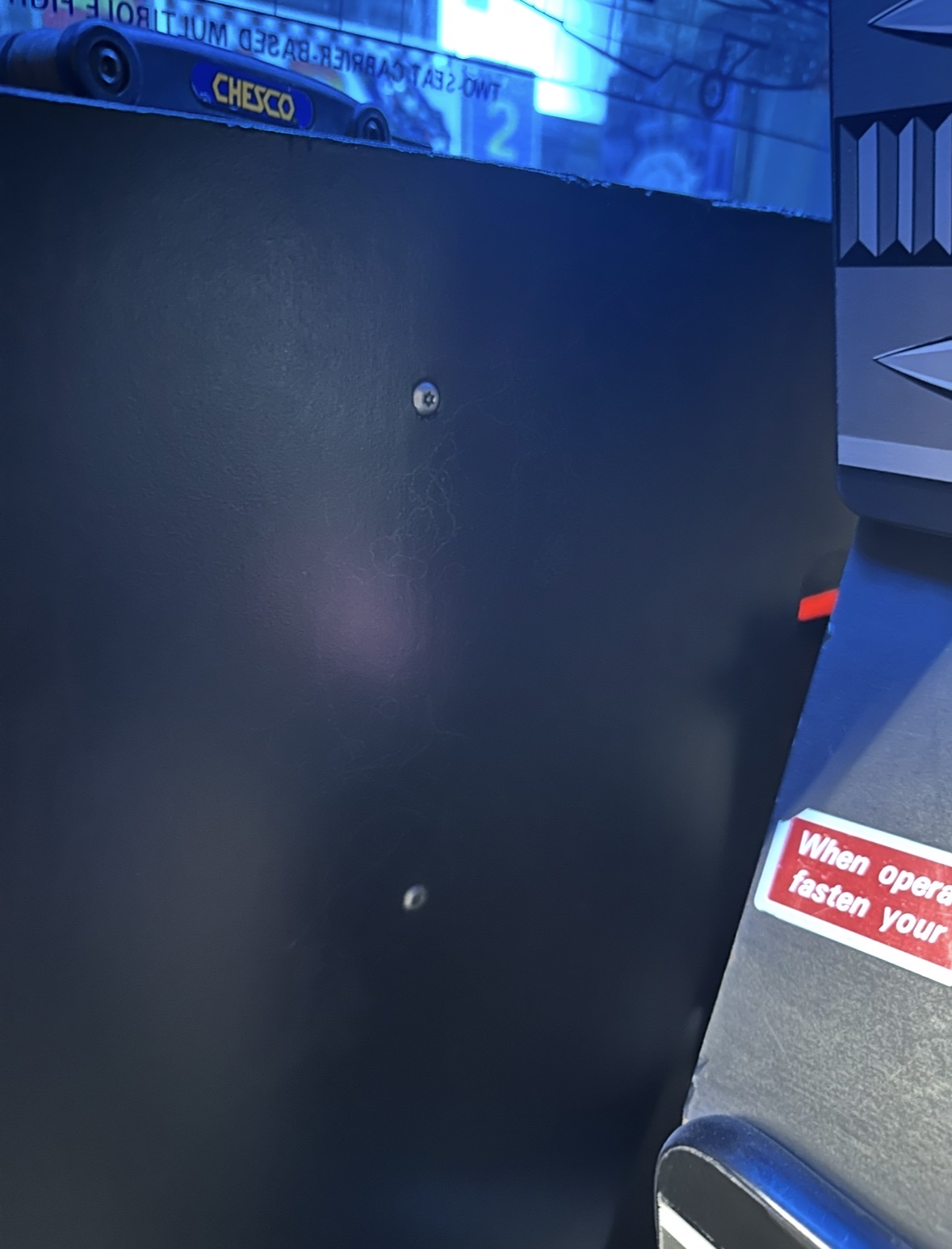

Un petit contrôle derrière l'écran :



Il a l'air de fonctionner ...

Encore un problème a résoudre ...

A suivre ...

[djalex]

Vérifie toutes tes connexions ^^

[mariobros3]

Déja fait la connaissant par coeur.
Tout au moins coté des connections "Vidéo" et alimentation de l'écran.

Je pense faire une inspection complète dès que j'aurais un peu de temps et peut être brancher un écran sur la sortie vidéo de la borne. Cela me donnera l'occasion de la tester ne l'ayant pas encore fait

[fiend41]

?! la carte Marty saurait gérer les secousses & mouvements dynamiques ?!

[mariobros3]

Non, la Smarty ne le gère pas. Je voulais juste tester avec un PCB que je savais fonctionnel et que j'avais à proximité.

[djalex]

C'est vraiment une bonne idée cette carte Smarty, pour ceux dont la pcb est HS

[mariobros3]



La suite ...

Ayant un peu de temps ce matin, je me re penche sur l'ABDX.
Pour rappel, pas d'image et de son d'ailleurs au redémarrage après 4 ans de stockage.

Avant toute chose, j'ai débranché le PCB et j'ai controlé toutes les tensions ainsi que les fusibles. J'ai remarqué que le néon arrière ne fonctionnais plus.

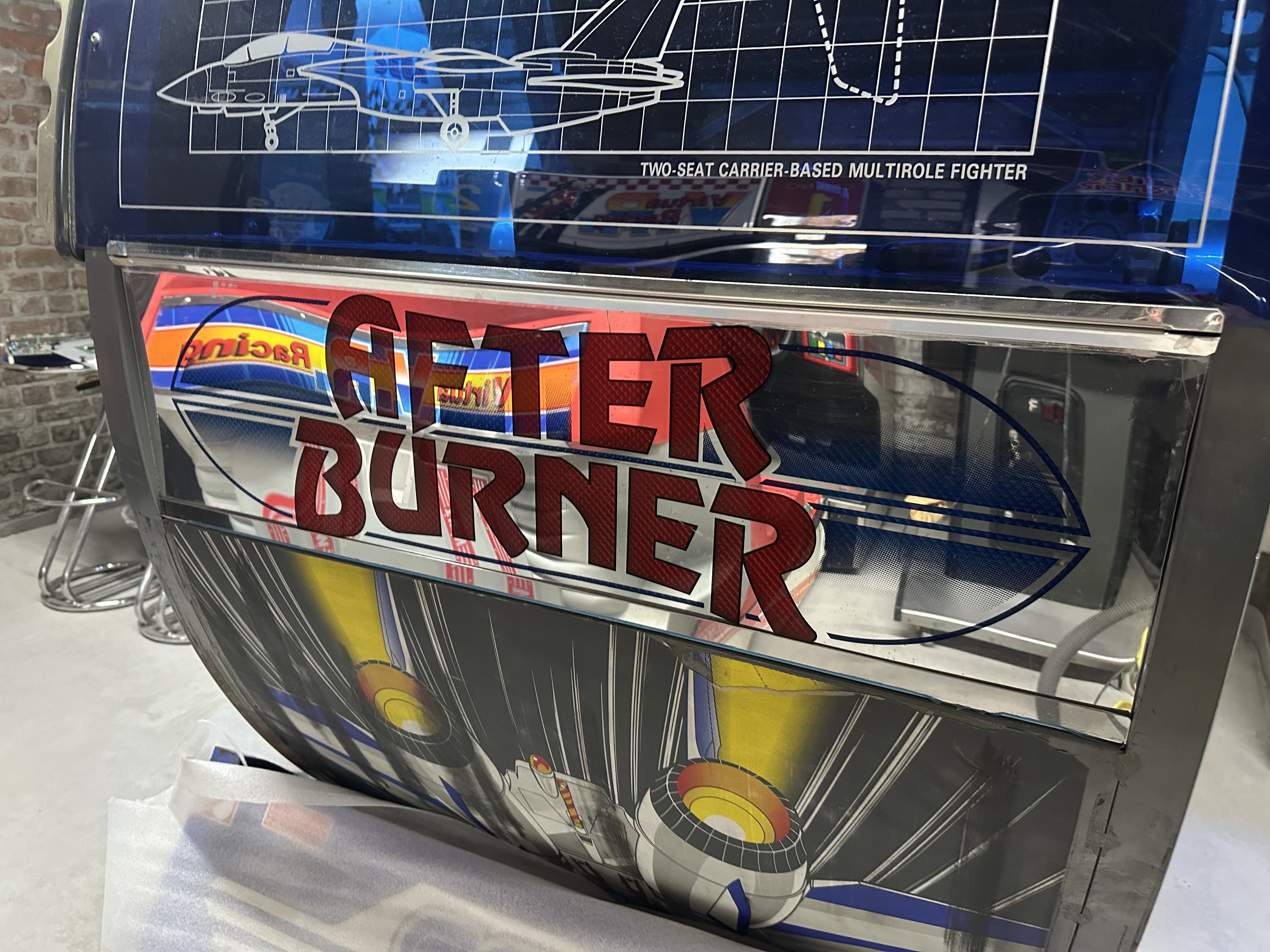

4 vis le maintiennent derrière le siège.

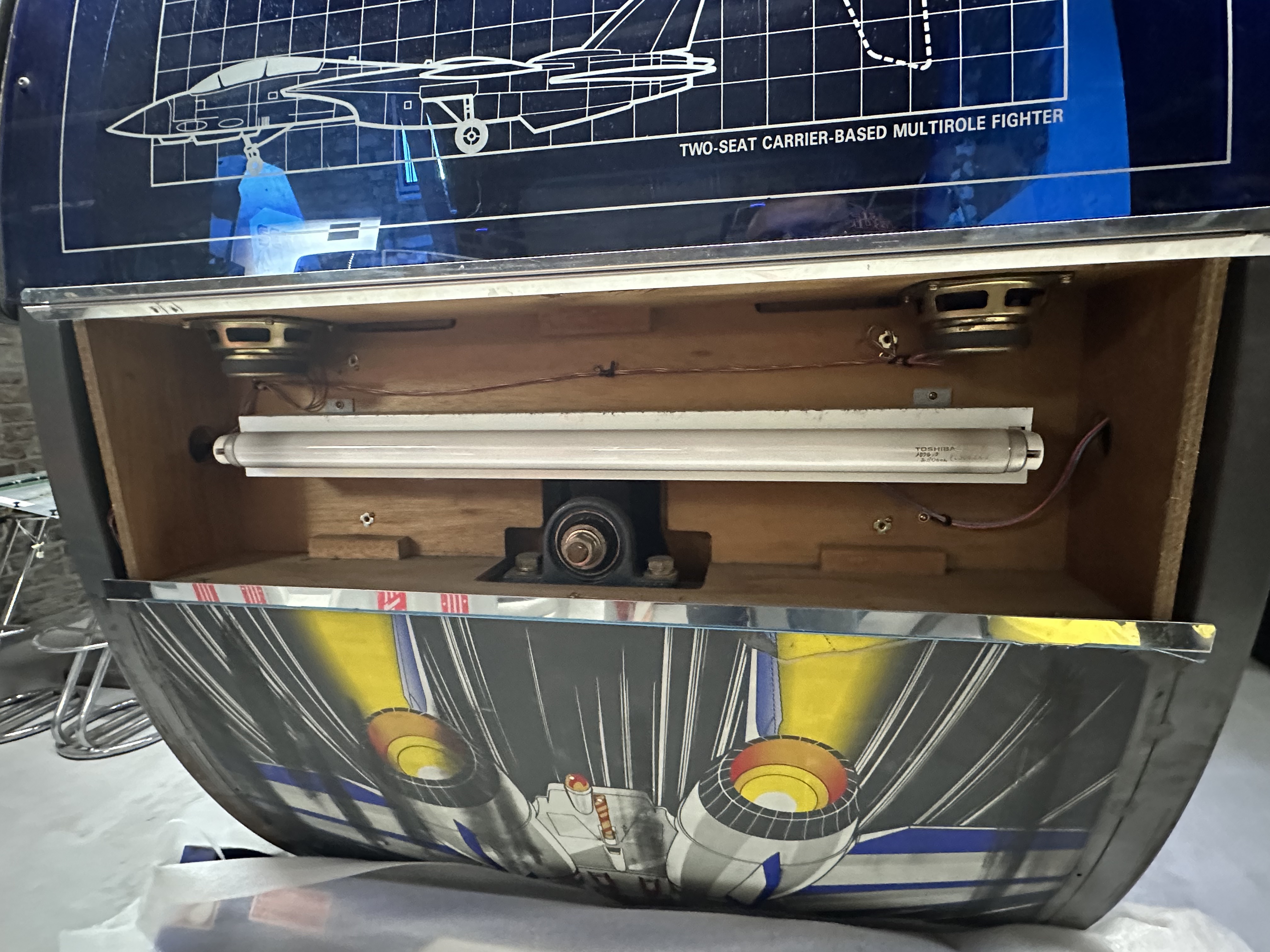

Sitôt enlevé, j'ai accès au néon.



Le starter était mal vissé. Bizarre d'ailleurs. Il doit y avoir un mauvais contact ou autre car si je le vissais a fond, je n'ai pas de lumiére. J'ai du trouver un "juste milieu" pour que l'éclairage reste stable.

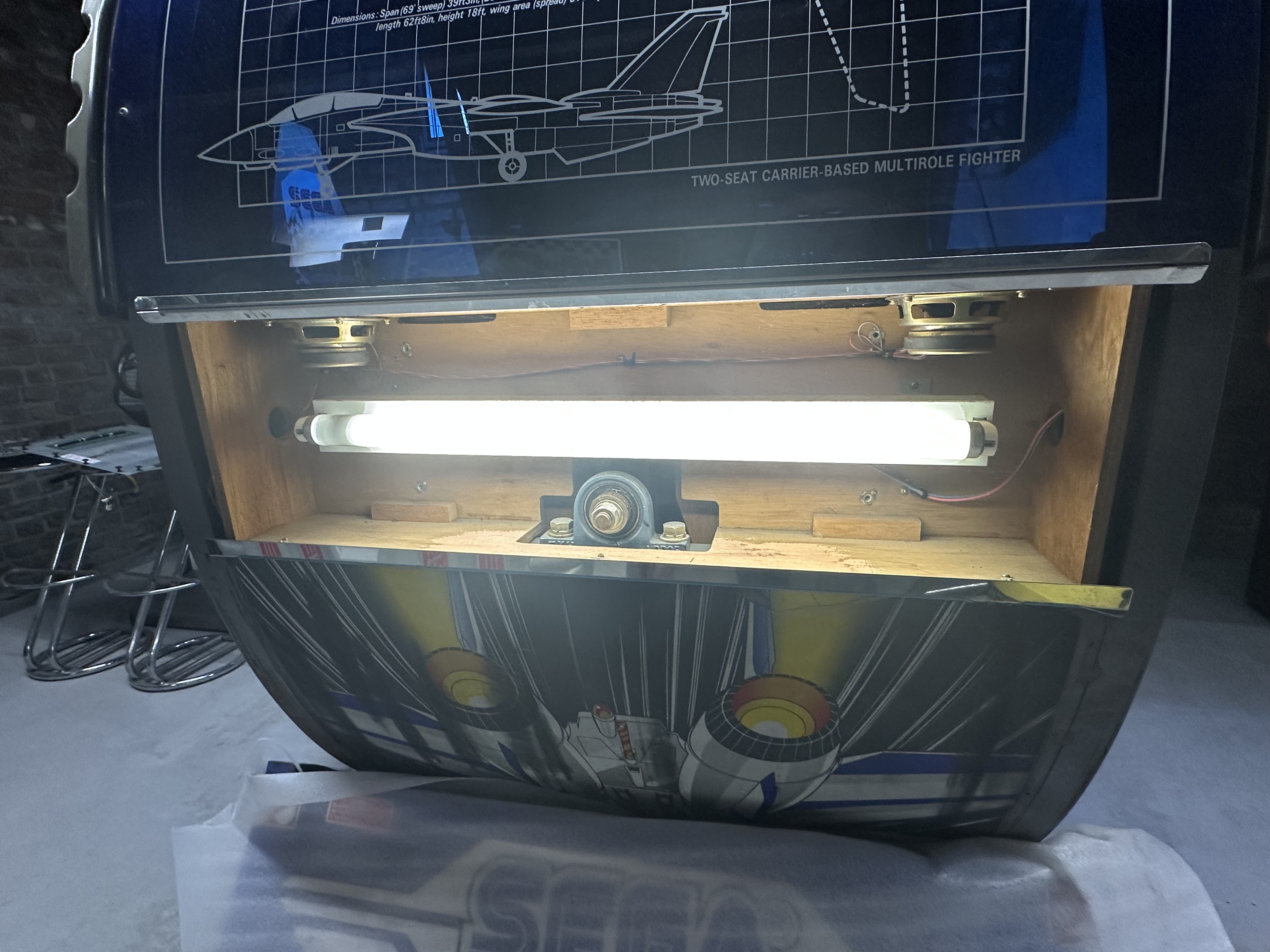

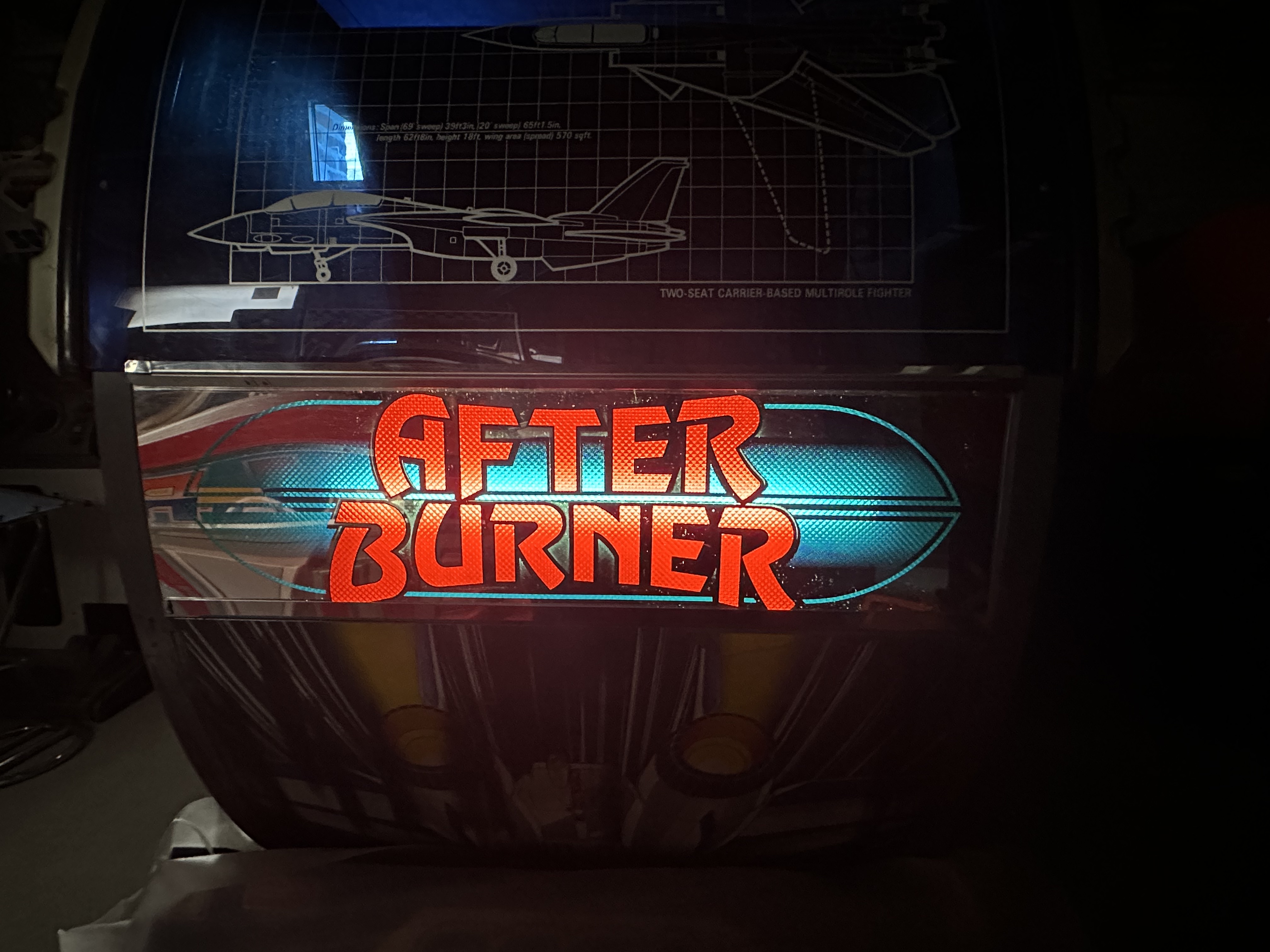

Remontage et résultat



J'ai ensuite branché la Smarty (plus facile à manier que le PCB d'origine).

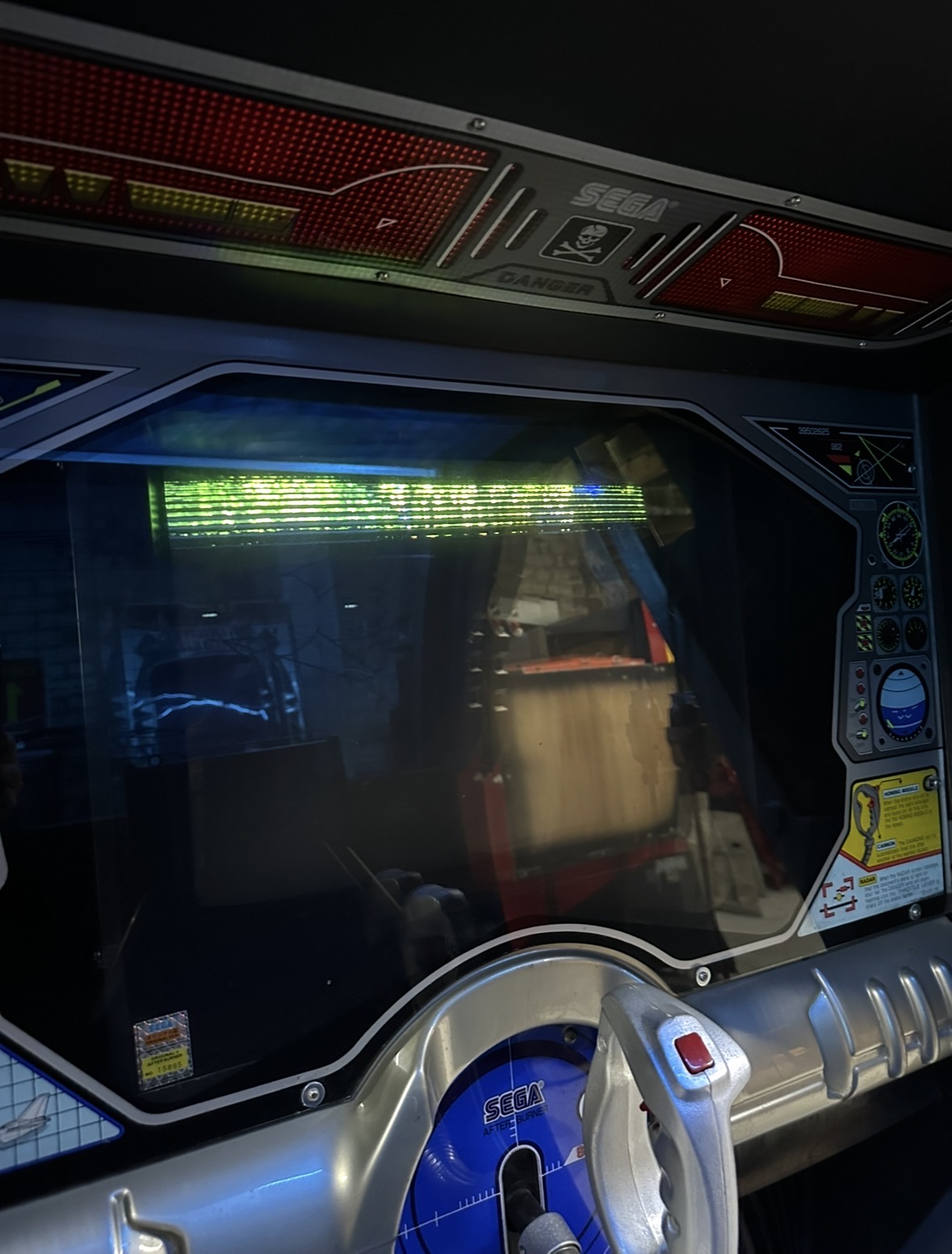

En bougeant un peu le Brightness j'obtiens ceci :



J'ai du son avec des parasites dans les enceintes et un peu sur l'écran par intermittence. Et c'est "intermittence" doivent surement provenir du néon qui n'arrête pas de "flasher".
Il va falloir que je m'occupe plus sérieusement de celui ci.

Concernant l'image, étant seul ce matin et sans système de miroir pour voir l'écran tout en le réglant, je vais devoir remettre cela à plus tard ...

A suivre ...

[Mario25]

Salut,

L'écran affiche quelque chose, c'est très positif. J'espère qu'un bon réglage viendra à bout du problème.

Pour l'éclairage, si ce n'est qu'un problème de faux contact, autant changer le support pour être tranquille.
