[WIP] Super Invaders Jeutel

[Mario25]

Merci à vous, ça fait plaisir de voir que quelques personnes suivent ce WIP.


Aujourd'hui j'ai essayé de creuser ce problème vidéo.

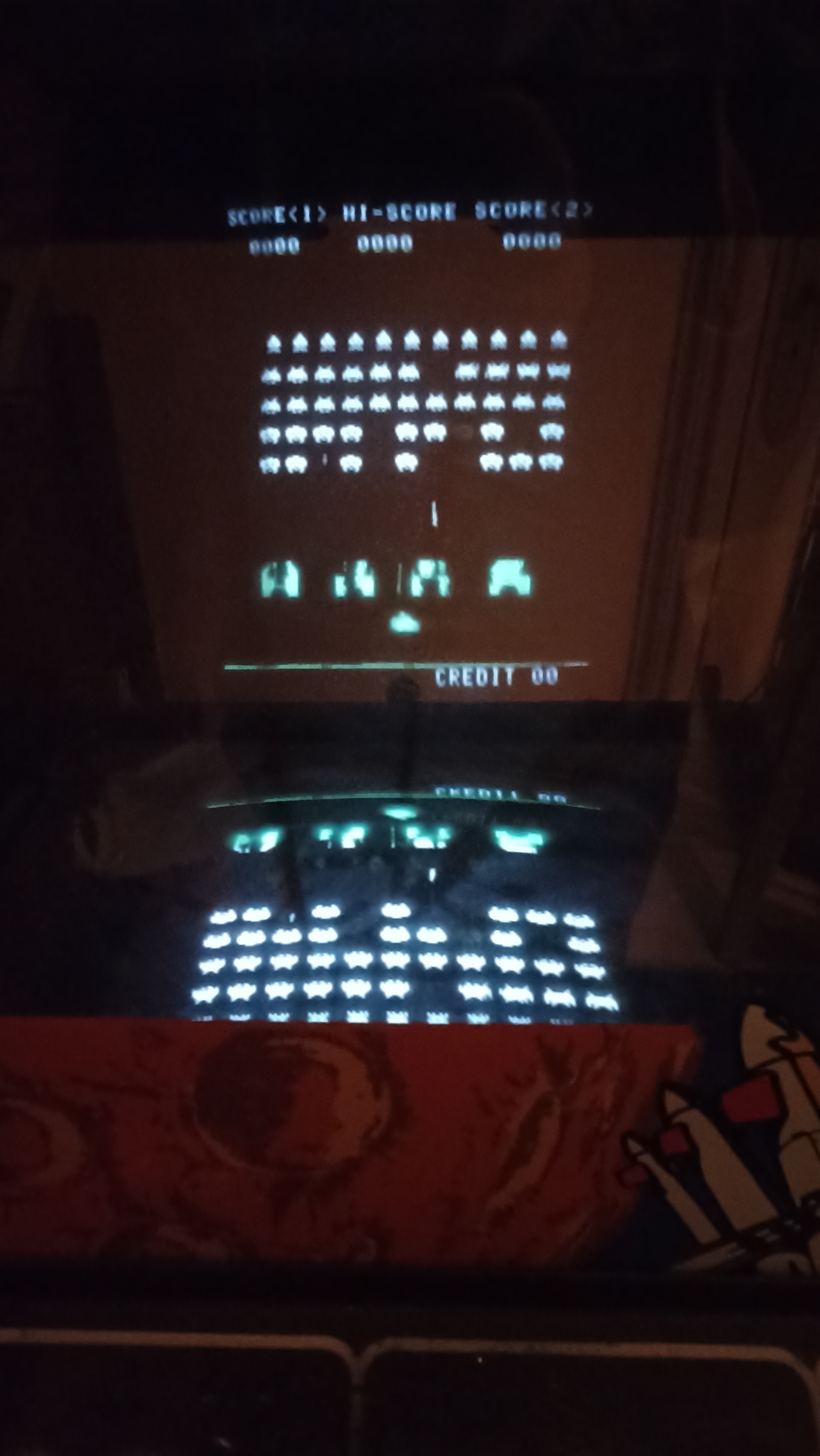

Pour rappel voici la situation. Ce balayage étrange est TRÈS visible à l'œil nu. Cela assombri une partie de l'image et l'effet est très pénible. De plus, la luminosité, même réglée au minimum est trop élevée, cela bave un peu. Et ce réglage au minimum perturbe la largeur de l'image.

Après quelques recherches je tombe sur un sujet similaire à mon problème:

https://www.ukvac.com/forum/threads/space-invaders-sync-problems.64182/

Une des réponses est celle-ci :

To rule out the board, there's an electrolytic cap on the video output (can't remember the value, it's something like 10uF). The sync and video are combined and then this cap acts as an AC coupler, removing the DC part of the signal so that the monitor can then DC bias it in the appropriate way.

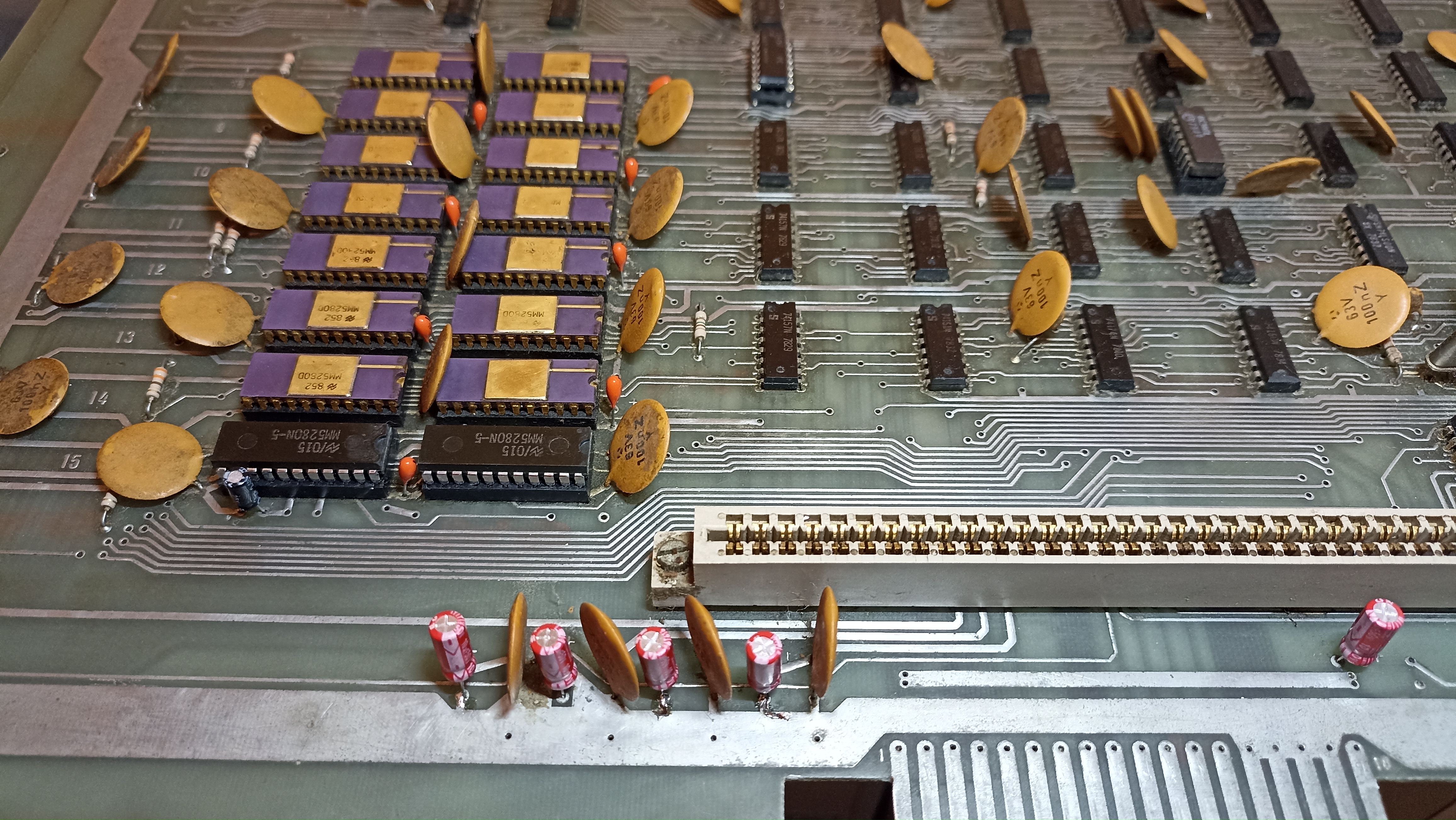

Ainsi il y a 7 chimiques sur le carte-mère, que je n'ai jamais remplacé. Cette piste me semble intéressante à suivre. Il y a 5 condos de 10 µF, 25V. Parfait j'ai des Würth de qualité en stock.

J'ai profite aussi pour faire les 2 chimiques près des puces de RAM. Il s'agit de 22 µF 25V. Et cela. est contrariant: j'ai des Würth mais en 16V. En 25V, j'ai en stock des noname chinois, beaucoup plus petits d'ailleurs. Initialement, j'ai installé les Würth, me disant qu'il n'y a pas plus de 12V sur cette carte de toute manière. Mais finalement, ces derniers ont été remplacés par les noname afin de respecter la sacro-sainte règle : toujours remplacer par quelque chose d'identique.



Et tout comme le membre de l'autre forum : cela n'a rien changé.


En consultant cet autre forum, j'en viens à suspecter l'alimentation. Mais le problème n'est pas tout à fait le même. Les gens parle de « ripple ».

https://rec.games.video.arcade.collecting.narkive.com/Cx0nUHGX/taito-space-invaders-display-problem

Mais est-ce que cela pourrait perturber le signal video ? Ou est-ce une fausse piste ?

Ce qui pourrait aussi incriminer l'alimentation c'est cette vidéo :

En y repensant, sur le banc de test de Little_Rabbit le PCB semble générer une image parfaitement propre. Ce sympathique Trinitron a un contraste mal ajusté, ce qui laisse apparaître un fond gris. Et c'est tant mieux pour nous, puisque cela nous permet de confirmer qu'il n'y a aucun phénomène parasite qui pourrait se cacher dans un fond bien noir.

Mon alimentation d'origine a subi un capkit, mais avec des condos noname de la boutique d'électronique du coin (Teapo). Ce n'est peut-être pas idéal.

Si cette piste est la bonne il doit bien y avoir une solution autre que de la remplacer par une moderne à découpage. La borne fonctionnait bien comme ça à la base.


Autrement, je reviens sur cette histoire de résistance. Puisque le signal vidéo semble trop élevé/chaud (ou je ne sais quel terme technique plus approprié) et que cela nécessite le montage d'une résistance en usine, je tente alors de la remplacer par une valeur plus importante : 330 Ω => 560 Ω.

Résultat :



Pas parfait, mais mieux.

Le potard de luminosité qui était initialement au minimum à pu être tourné, ce qui a résolu le problème de largeur de l'image.

Le potard de contraste a pu être ajusté de manière à supprimer les bords qui bavent.

Le phénomène de colonnes grises qui perturbent la synchro est moins présent. Cela semble plus stable mais l'image scintille encore pas mal. Néanmoins on pourrait presque s'en contenter si le problème n'est pas identifié.

Dans tous les cas, j'anticipe une suggestion qui pourrait être faite : Pour effectuer un dépannage sérieux, un multimètre ne suffit pas. Vu les symptômes et les interrogations, il serait temps de sortir un oscilloscope.

En effet, d'ailleurs j'en ai récupéré un dernièrement, provenant d'un Lycée, un OX722, testé et fonctionnel.

Néanmoins, je n'ai jamais utilisé ce type de matériel. Il est temps que je m'y mette. Je vais expérimenter un peu à l'occasion, au moins pour voir la tronche du signal vidéo.

Je vais faire ça demain. Il se fait tard.....
