Hello,

Citation de: thomas63300 le Mercredi 21 Mai 2025, 06:46:59 AMDonc tu me conseilles d'enlever l'intégralité de ce qui est sous le plateau ?
Même la tresse de masse métallique qui est agrafé et souder aux culots d'ampoules?
Oui je vais rester sur la vitrification, ça ne m'empêche pas de mettre un film cicatrisant par-dessus une fois fini mais le vernis protégera vraiment bien la peinture d'origine.
Je note les conseils pour le fronton et les decagon. Suite du wip en fin de semaine

Comme tu vas être sur une base de vernis, ce dernier va couler forcement par les trous du plateau (bumpers, rollover, cibles,...) si tu laisses des éléments sous le plateau, outre la difficulté pour le carrossier de mettre ton plateau a plat, mais les projections peuvent endommager, voire bloquer des éléments.

Oui retire tout sauf la tresse. ainsi ton carrossier pourra poser le plateau sans souci et faire une bonne vitrification.

Sympa le cache de l'interrupteur    .

A+

Hello,
Quand tu vas regarder les Decagon Units le plus important c'est les 3 états des contacts, en position 1 à 8, la position 9 et la position 0 du decagon unit.

concernant ton plateau et la colle, il va te falloir de la patience un peu de white spirit et un coin en bois genre https://www.amazon.fr/Kraftmann-86678-Coins-Beige-Pièces/dp/B00QJ0YKOM/ref=sr_1_6
Avec un tampon imbibé de White, il ne faut pas inondé le plateau (le tampon est la pour déposer un peu de white), tu tamponnes la colle, pour la ramollir, et avec la cale en bois tu repousses la colle de la zone ramollie. Tu répètes l'opération jusqu'à avoir retiré toute la colle. l'avantage de la cale en bois, elle ne va pas rayer ta peinture.

Si ensuite tu veux protéger ton plateau, je crois me souvenir que tu as parler de vitrification de ton plateau, autrement tu as la solution du PPF, qui a l'avantage d'être autocicatrisant, il va raviver les couleurs de ton plateau, il est électrostatique. il pourra donc se retirer sans effort pour le changer d'ici des années. Je t'en avais déjà parlé dans les premiers messages.

Si tu veux toujours vitrifier ton plateau, le dessous n'est pas visible. Donc tu peux y écrire toutes tes informations utiles au remontage. Par exemple dessiner le contour du bloc que tu vas retirer, entourer les trous de vis utiles, tracer le passage de câbles, ... Tu comprends le principe. Penses aussi à noter les informations utiles, comme "douille horizontale" ou "attache passe cable" par exemple. ainsi le remontage sera un jeu d'enfant.
Par contre stocke ton faisceau sur une planche pour éviter les noeuds et autre entremêlement et respecte le sens haut bas. Limite fait glisser ta planche sous le faisceau pour le stokage et forcement l'inverse pour le remontage.

Il te faudrait presque un rôtissoire, ainsi tu sors ton plateau, tu le met sur la rôtissoire et tu n'as plus qu'a le faire tourner pour travailler le dessus ou le dessous. Et si tu as l'intention de faire d'autre flipper ca te sera utile. Il y a de nombreux exemple sur le net. La mienne est démontable, car je n'ai pas beaucoup de place.

Je pense avoir fait le tour.

A+

Hello,
Pour reprendre un apron et le ball shooter gauge, je dérouille à la brosse métallique, puis je dégraisse à l'acétone.
Un coup de bombe de peinture blanche pour métaux (2 couches) et une fois sec, je pose les autocollants avec de l'eau savonneuse.
Si le motif est simple je peux me fabriquer des pochoirs, 1 par couleur, en oramask que je découpe à la silhouette Cameo de Madame et je finit par faire mes couleurs .

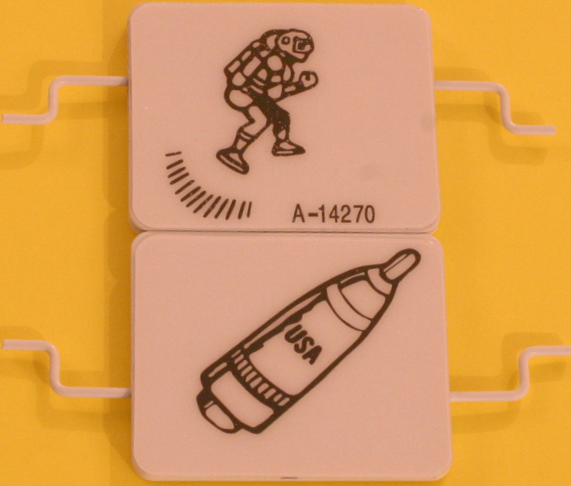

Ton spinner, c'est celui du Orbit

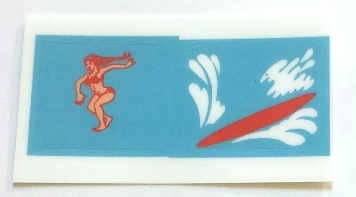

Mais il existe aussi un decal alternatif

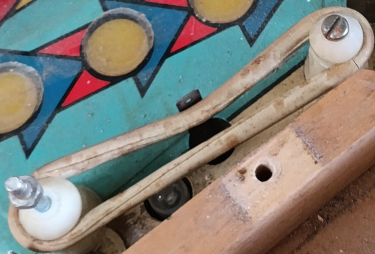

Et pour finir dans ta dernière photo, tes élastiques sont a changer, par contre ton contact ne doit pas se trouver à l'extérieur de l'élastique, mais à l'intérieur.


A+

Hello,
Il y a des liens dans le message #15

A+

Hello,

Citation de: thomas63300 le Vendredi 16 Mai 2025, 08:00:30 AMIl y a d'ailleurs un pontage avec un fil bleu est-ce normal ?

C'est surement une précédente réparation.

Citation de: thomas63300 le Vendredi 16 Mai 2025, 08:00:30 AMO non plus. Tous ses contacts sont en
nc (fermés) ou presque. Mais je ne sais pas quel est son seul contact NC en temps normal.

Quand tu regardes comment les contacts mobiles (ceux qui sont pris dans le peigne blanc) tu vas remarqué que certain sont devant et d'autres sont derrière le contact fixe. Je condidère la bobine du relais comme l'avant du relais.

Citation de: thomas63300 le Vendredi 16 Mai 2025, 08:00:30 AM

Sur cette photo tu peux voir la différence entre un contact NO, NC et MB. Tu as les 3. c'est le relay AX il est interlock. c'est a dire il a 2 bobines. 1 pour armer le relais, 1 autre pour liberer le relais. Pour le reglage il faut que le relais soit libérer. Je ne suis pas sur de l'etat de ton relais, mais effectivement il y a un vrai probleme.

Sur ce schema c'est un exemple
Le contact au plus proche de la bobine est un NO, le contact mobile est situé derrière le contact fixe. Le suivant est un contact NC Le contact mobile est situé devant le contact fixe, le dernier est un contact MB le contact mobile est situé au centre de 2 contacts fixe. Mais sur un relais interlock c'est un peu plus complexe a expliquer.

Citation de: thomas63300 le Vendredi 16 Mai 2025, 08:00:30 AMÇa se complique pour moi car j'ai du mal a lire le schéma et a savoir quel contact doit être NO/NC. Possible de les identifier via couleur de fil?

Pour le moment tu n'as pas besoin de lire un schéma, il te suffit simplement de t'assurer que les contacts sont bien dans le bon sens.

Je te prépare un petit lexique pour les contacts Gottlieb.
Oui tu devra te repérer avec le nom du contact, le type du contact et la couleur des fils.
A+

[Edit]
Voici les different type de contact chez Gottlieb





A+

Hello,

C'était un peu ma crainte, car j'ai trouvé que tu allais un peu vite. Je pense que tu as du passé à coté d'un ou plusieurs contacts mal cambrés.

Dans la doc d'installation tu as un récapitulatif des relais.


Dans la partie haute tu as un résumé de tous les relais et en même temps tu as le nombre et le type de contacts.
Par exemple le relais E il y a 4A, 1B, 1C donc en clair, si on traduit sur le relais "E", sans toucher au peigne blanc, tu dois avoir 4 contacts 'ouvert' (NO), 1 contact 'fermé' (NC), et 1 contact 'double', a la fois ouvert et fermé (MB) c'est un contact a triple lamelle.
pour resumer cette partie :
- contact A <=> contact NO
- contact B <=> contact NC
- contact C <=> contact MB

Oui tu peux graisser les axes, mais Interdiction de mettre de la graisse, lubrifiant dans les fourreaux, plongeurs. Utilise un lubrifiant silicone ou du WD40.

Il ne faut pas te mettre la pression. Je dis toujours, que quand tu as ton flipper, tu es pressé de le voir fonctionner, mais pour une remise en route il faut savoir être patient et méticuleux. Il me faut 2 semaines pour faire une remise en route et au final le flipper fonctionne au premier allumage.

Sur un electromeca, il y a très peu de chance que tu rencontre un problème de fils. C'est très souvent un problème de contact/de cambrage.

Si tu as la doc et le schéma électrique tu as toutes les infos. Le forum est la aussi.

Désolé de te dire ca, mais ressort ta planche de fond et vérifie chaque relais et ses contacts. je sais que ca parait long et fastidieux, mais c'est la seule solution pour éliminer les contacts mal cambré.

Penses à simuler l'activité du relais et ainsi vérifier que les contact se ferme bien, ou s'ouvre bien en fonction du type de contact.

Pour le moteur c'est pareil, mais on en parlera le moment opportun.
A+

Hello,

      Voila un flipper qui a de fortes chances de repartir dès les premiers tests.

Pour le player unit, je pense que tu as 2 ressorts a corriger. Pour le reste rien à redire. As tu nettoyé les contacts mobiles qui touchent les rivets ?

Le plus important reste les contacts et il faut que le contact mobile accompagne le contact fixe à la fermeture du contact pour assurer le meilleur contact possible.

N'hesites pas a poser tes questions, et tes avancées, elles pourront servir a d'autres membres du forum.

A+

[edit]
Pour répondre à ta question, même si j'y ai deja repondu dans ton MP, je reponds ici aussi pour que l'information puisse servir à d'autre.

la cloche (on-off switch cover) a la reference B-15163 et le on-off switch à pour reference A-15401. Concernant le cover, il existe un modele sur thingiverse.  si tu as ou si tu connais quelqu'un qui as une imprimante SLA (resine) il est facilement imprimable en resine noire. https://www.thingiverse.com/thing:3550620

Pour l'interrupteur tu peux en trouver chez ecflipp, par exemple, des interrupteurs compatibles https://www.ecflipp.fr/fr/electronique-electrique/3183-interrupteur-double-de-flipper.html ou  https://www.conrad.fr/fr/p/apem-8646a-8646a-interrupteur-a-pression-250-v-ac-3-a-2-x-on-on-a-accrochage-1-pc-s-700064.html?refresh=true

A+

Bonjour et bienvenue à tous les nouveaux membres du Forum.

Au plaisir de lire vos topics.

A+

Hello,

De l'alcool isopropylique ! je dirais non, car tu es en train de remettre en route un flipper électromécanique, et tu as des étincelles de tous les cotés avec les ouvertures des contacts et des sources de chaleur avec les bobines. Si tu veux réviser ton flipper dans des conditions de propreté, en fonction de ton lieu d'habitation (le puy de dôme), tu dois avoir du soleil en ce moment, donc un bon coup de jet d'eau sur la planche de fond, sans y passer 3 h, juste histoire d'enlever la crasse et hop au soleil, pour un séchage rapide. Tu peux désagrafer les rubans en papier pour les sauvegarder ou les ré imprimer. Moi je les sauvegarde si possible. En sachant qu'ils sont important car ils identifient les bobines.

Pour les contacts un petit coup de lime à ongles métallique, un outil à cambrer, une pince. Commence par ta planche de fond que tu peux faire sans avoir ta caisse de flipper, et je dirais même profites que tu as du la sortir pour refaire ta caisse.

A+

Hello,
Hate de voir la reprise du wip.

A+

Hello,
Concernant l'arduino, avant de choisir le modèle il faut savoir exactement ce que l'on veut faire avec et combien d'E/S il va falloir utilisé. C'est sur qu'avec un Mega2560 on peut tout faire, mais le prix n'est pas le même. peut être qu'un Uno ou un nano est largement suffisant. Il faut aussi savoir si tu veux pouvoir interagir avec la machine il te faudra peut être du wifi (esp32) ou du Bluetooth.
Il faut aussi savoir si tu dois faire des opérations en simultanée.
Bref avant de choisir un ou plusieurs arduino il faut savoir ce que tu veux y raccorder et comment les interactions doivent être gérer.

Il faut toujours se souvenir que les arduino peuvent communiquer entre eux ou sont capables de communiquer avec des modules externes (I2C, SPI, ...)

voici un lien, regarde le tableau qui se trouve au dessus du chapitre, tu y trouveras toutes les caractéristiques des arduino.
fr.wikipedia.org/wiki/Arduino#Explication_du_fonctionnement


A+

Hello,
tu peux peut etre echanger avec @Coolfire ou voir son topic https://www.gamoover.net/Forums/index.php?topic=44722.0

A+

Salut @Didier86 et Bienvenue.

As tu la doc de ton flipper ? C'est bien de l'avoir pour savoir ou aller .

Il faut que tu regardes le Ball Unit et le Player Unit. Ils sont peut-être mal positionné, ou les bobines qui permettent l'incrémentation ne s'activent pas.

A+

Hello,
Si commander en belgique ne vous pose pas de problème, voici un endroit ou vous trouverez votre bonheur en 5m, 10m, 25m ou 50m.

A+

https://wallonie.rubbermagazijn.be/profile-en-t-lxh-23x27mm-caoutchouc-compact-l-50m_noir_10377.html

Hello,
Voila bien longtemps que la tradition du veilleur de nuit n'est plus utilisée. Il est temps de la déterrer.



Je passe le relais à nos amis d'outre atlantique. Je glisse la clé sous le paillasson.

J'éteins la lumière.

Bonne nuit.

Hello,
Ton gun me fait penser aux guns utilisé pour les jeux American Laser Games surtout ceux sur 3DO

il se branche aussi avec une DB9. Peut être que tu auras une meilleur compatibilité. Il faut que tu cherches gamegun 3DO.

A+
