Plus d'affichage sur opération wolf, kortek ktn 20

[D_D]

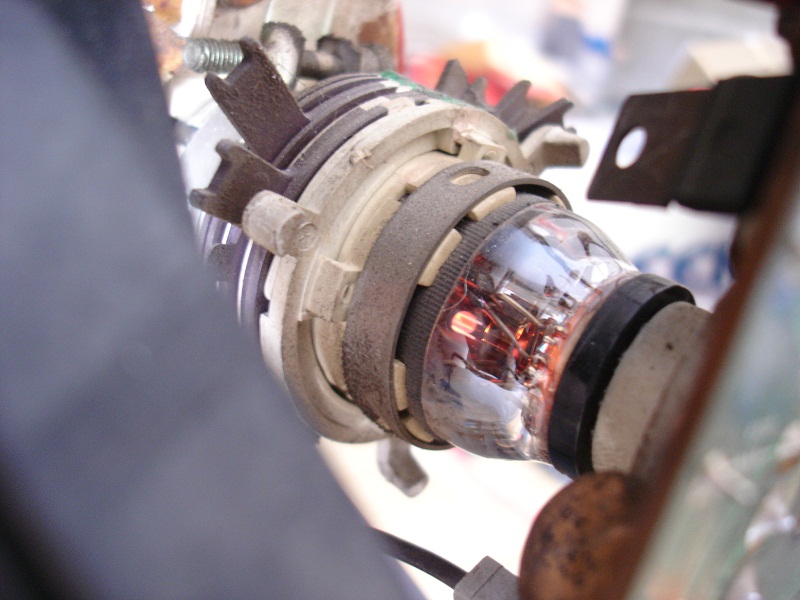

Voici le cul du tube tout rouge, première fois!

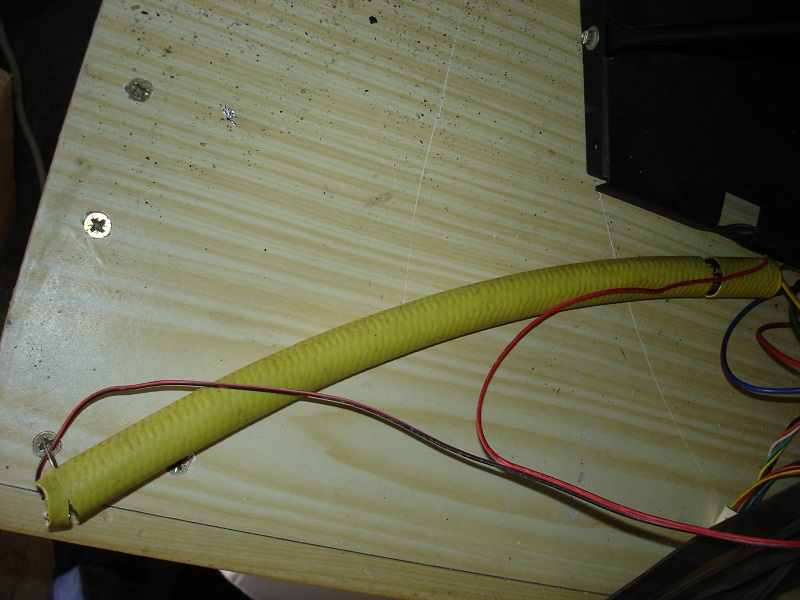

Et le montage 9V avec le tuyau d'arrosage, vive Mac Gyver!

Le tube peut il être tout de même HS?
Que puis je vérifier maintenant?

Merci

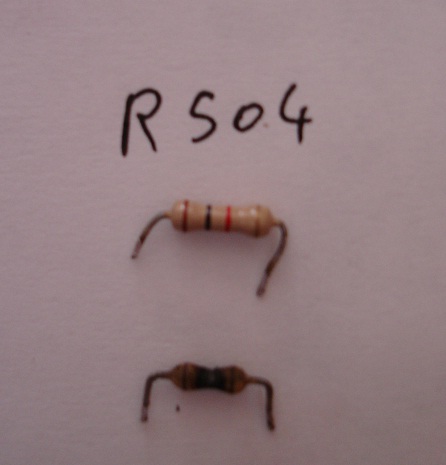

J'avais bien une résistance de grillée, c'était ça l'étincelle la R504, j'ai récupéré la résistance sur l'autre chassie et ce ne sont pas les mêmes!
La question est pourquoi elle a cramé, et pourquoi la ventouse m'a fait un beau clac sans aucun affichage sur l'écran.... ????

Le plus gros condensateur est un peu gonflé sur le dessus, je l'ai testé en charge et en décharge avec un voltmètre il a l'air d'être bon, mais le fait qu'il soit gonflé n'est pas bon signe????

[D_D]

Et sinon il y a moyen de mettre une télé au moins guise de test du jeu?



Voilà la prise qui vient de ma PCB, il est possible de faire un cable pour alimenter une télé normale?

Merci

[D_D]

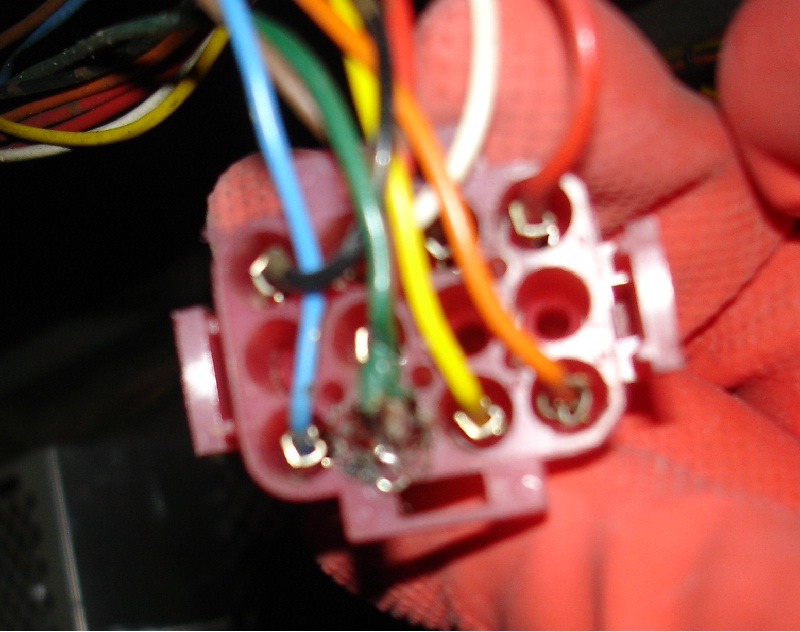

Prise qui vient de la PCB.

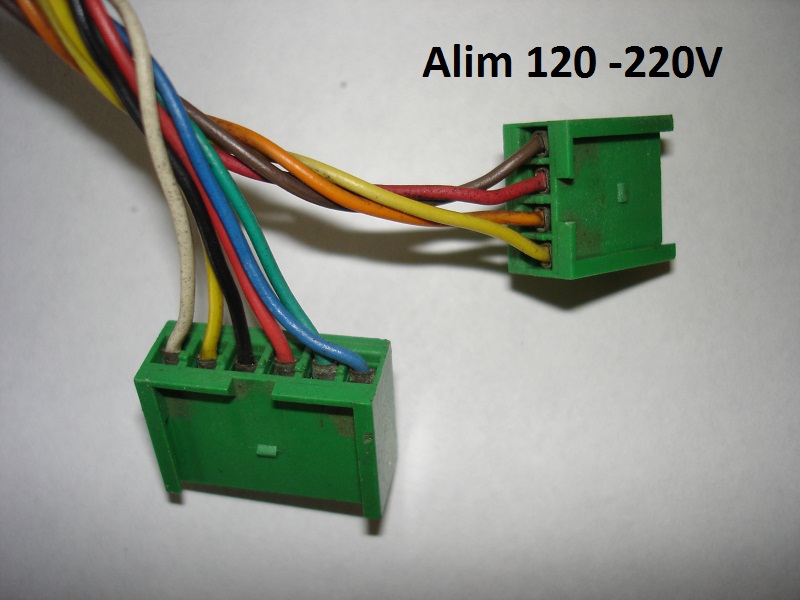

les 2 connecteurs qui viennent sur la platine de l'écran, le petit connecteur doit être l'alimentation.
C'est l'autre cable que je dois bidouiller pour pouvoir le brancher sur un ecran de pc ou télé?


Pouvez vous m'aider svp, j'aimerais bien tester le jeu depuis le temps, car si ça trouve il ne marche pas très bien.

[maldoror68]

fais toi un supergun vite fait bien fait a brancher en péritel.
c'est portatif ,pratique et ça te permettra de tester tes PCB sur ta tv.

continue ta restauration ,c'est déjà bien d'avoir "redonné vie au tube" (tu as déja fait un bout du chemin)

rien ne t'empêche ensuite, si cela s'avère impossible de sauver l'écran d'origine ,de câbler une tv dans ta borne...

[D_D]

Faire un supergun, c'est quoi ce truc là, encore une invention de mag gyver???

Je vais me lancer dans la recherche concernant cette chose?
A moins que j'ai directement de l'aide pour savoir à quoi ça ressemble et ce qu'il faut comme matos tout ca .....

[maldoror68]

un supergun est un mini boitier "entrée jamma / sortie péritel tv" (en gros)

en résumé ça permet de brancher des jeux d'arcade sur ta tv de salon

[AsPiC]

Un petit dossier qui va bien : http://www.gamoover.net/dossier/supergun-smallcab

[D_D]

Ok je vais étudier tout ça et acheter ce qu'il faut!

[D_D]

J'ai, mais ça va au delà de mon attente actuelle.
Je ne peux pas simplement raccorder ma prise actuelle à une péritel?
Si oui, ai je quand même besoin de quelque chose en plus, alim ou autre ou c'est juste du cablage entre les 2 prises?

Tout ce que je veux pour le moment c'est faire un test, même si l'image n'est pas belle.
Ne sachant pas de trop comment fonctionne l'arme de ma borne, faut il que je mette la télé face à elle?
Merci


[D_D]

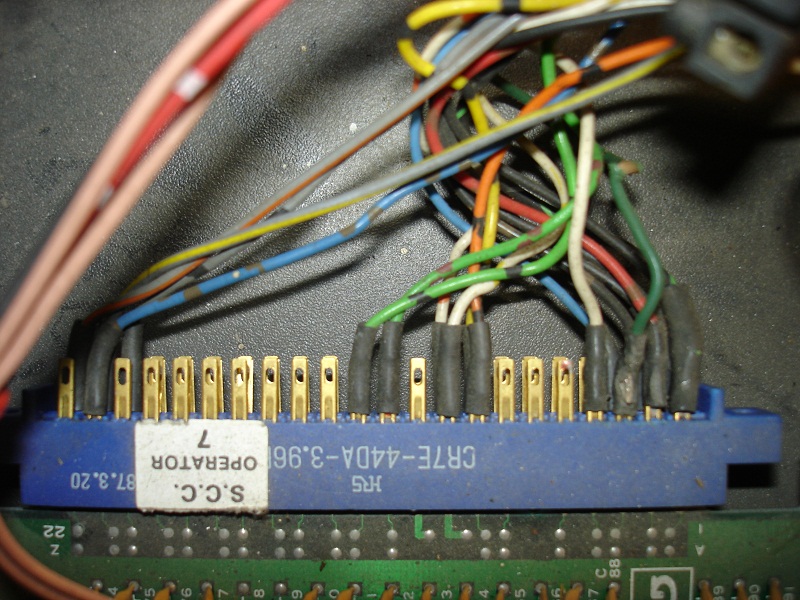

Premier petit problème, je n'ai que 22 pins sur cette broche au lieu de 28, et c'est parti direction la recherche.........

EDIT:



C'est déjà mieux!

[D_D]

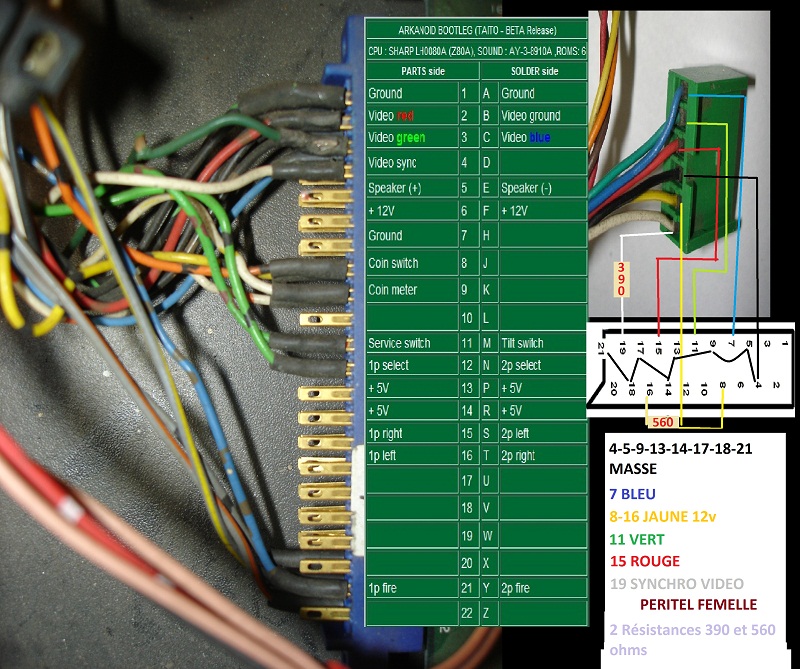

Ca pourrait le faire ce cablage? Je cherche juste à avoir un affichage sur la télé, pas besoin du son!
Il faudrait quand meme que je vérifie la tension entre les fils noir et jaune pour bien avoir 12v.

D'après ma prise je n'aurais pas de 5V est ce normal, car de ce que j'ai lu il n'est pas utilisé tout le temps.

Merci

[D_D]

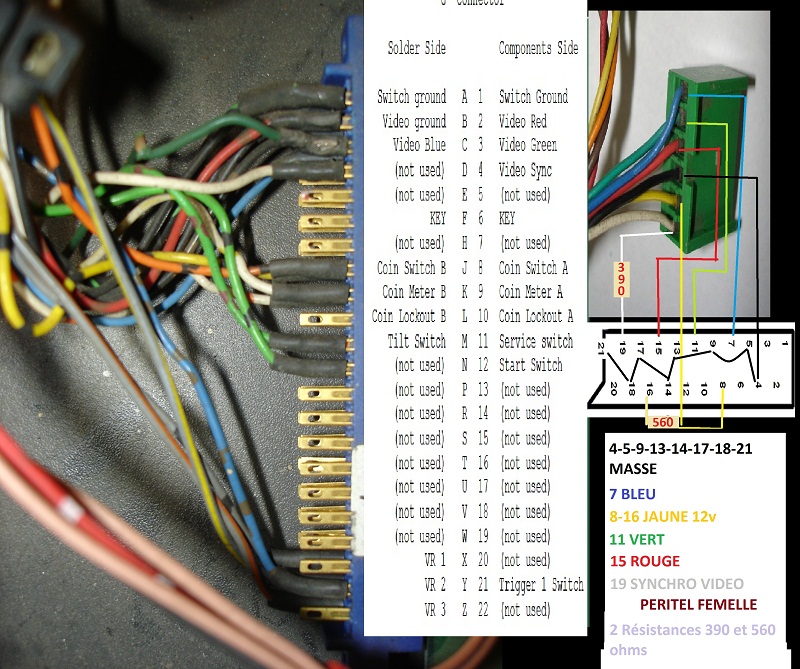

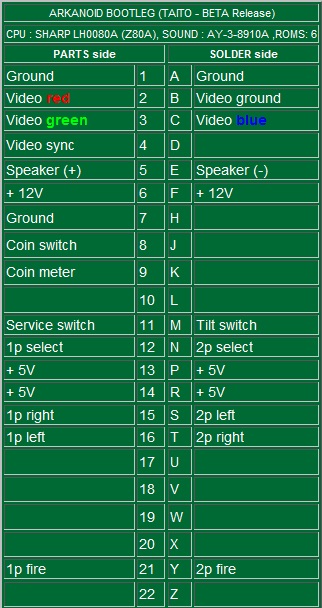

Ce coup là c'est le bon brochage.

Et la cabale final est il bon?

Merci

[D_D]

Merci à ceux qui m'ont donné un coup de main surtout GC339, car ça avance, j'ai enfin une image sur une télé.
La réparation du châssis est donc mise de côté pour le moment.

Il serait trop simple que tout fonctionne!

Je précise que mon test s'est fait avec l'écran hors de la borne, je ne sais pas si cela a une incidence, car je ne sais pas comment fonctionne le gun ???? !!!!

Toujours est il que je tire dans le coin en bas à droite d'après l'impact de la rocket!

VIDEO

Merci à ceux qui ont une idée.



[D_D]

Le WIP http://www.gamoover.net/Forums/index.php?topic=19535.16 reflète à peu prêt mon problème, mais c'est un trop technique pour moi pour comprendre la solution miracle.

[D_D]

J'ai trouvé ceci:

http://www.arcadefever.net/operatio-wolf-gun-repair.html

Ca peut être pas mal!

[D_D]

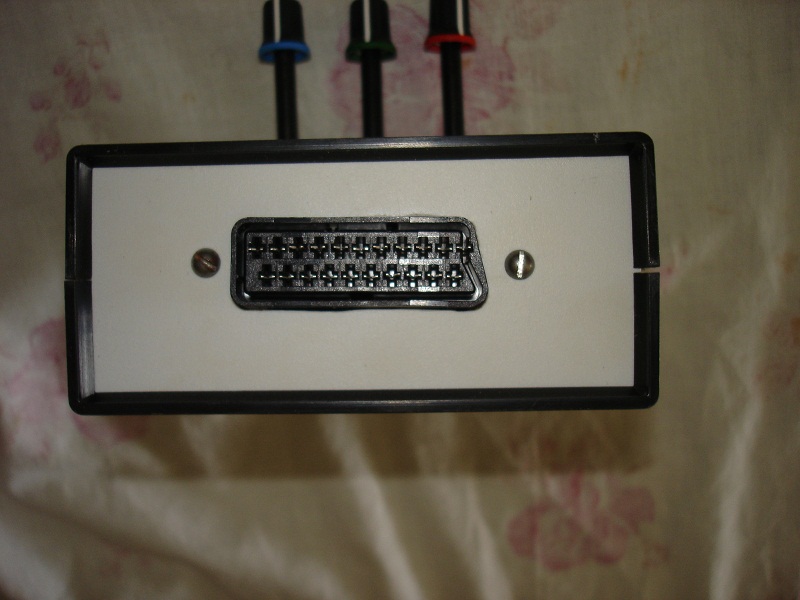

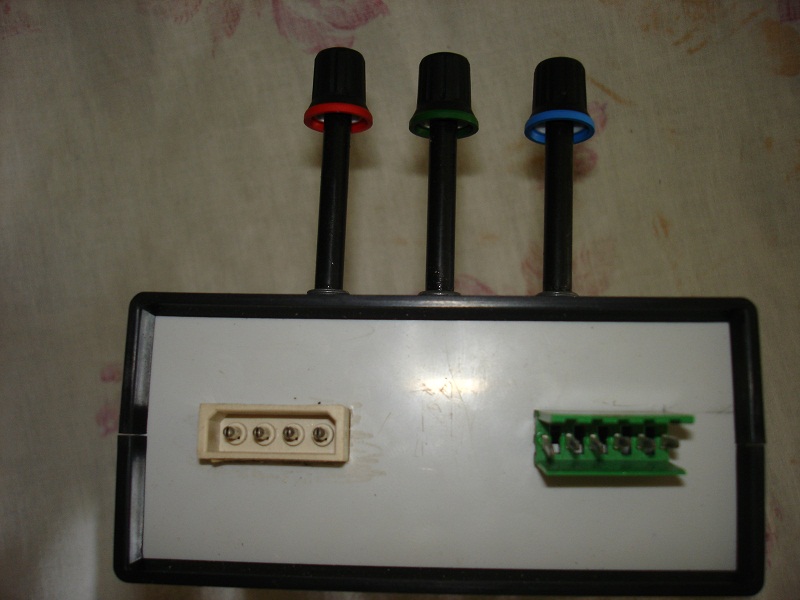

Voici mon petit boitier, bon il n'est pas fini, mais il est opérationnel!
