Plus d'affichage sur opération wolf, kortek ktn 20

[gc339]

bonsoir.

Sur mes châssis Q401 et Q402 se retrouvent libellés Q201 et Q202 et ce sont des 2SC1507 qui ont des caractéristiques identique au 2N6558 hormis le fait qu'ils peuvent dissiper une puissance supérieure.
Disponibles chez Électronique Diffusion.

Q601 est un 2SC3042 sur mes châssis, les caractéristiques sont les mêmes que celles du 2SC2555. Tous les deux disponibles chez Électronique Diffusion, le 2SC3042 est deux fois moins cher.

Le 2SD1399 a pour équivalent le BU508D, donc pas de souci de ce coté là.

Méthode en images pour tester un transistor : http://forums.futura-sciences.com/attachments/depannage/20838d1177706455-faq-interactive-darchives-mesures_bu.pdf
Le télé-chargement de ce pdf était libre jadis, maintenant il faut créer un compte futura-sciences pour pouvoir y accéder.

[D_D]

Encore merci!

Parmi ces caractéristiques qui diffères entre les équivalences, il vaut mieux qu'elles soient supérieures ou inférieures à l'original et à quoi correspondent elles? Ces valeurs sont celles supportées par le transistor? Plus elles sont hautes mieux c'est? Merci

Exemples:
2SC2555   ET    2SC3042          2SD1399   ET   BU508D

Vceo 400 V        400 V           1500 V        1500 V
Vcbo 500 V        500 V            800 V         800 V
Vebo   7 V          7 V              7 V           6 V
Ic     8 A         12 A              6 A           5 A
Icp   10 A         25 A              16 A          16 A
Pd :  80 W        100 W            120 W          50 W   Celui ci étant la dissipation la valeur la plus élevée sera la mieux, enfin je présume.

[D_D]

C'est le pont de diode BR34 bien évidement je ne trouve que du BR32, on verra si eletrodiffusion me trouve ça.

Le test:
-(-)> pointe du multimètre

-(-)-> + AC <-(+)-  680
-(+)-> + AC <-(-)-    0
-(+)-> - AC <-(-)-  680
-(-)-> - AC <-(+)-    0

Il doit être bon.

[D_D]

Encore une question

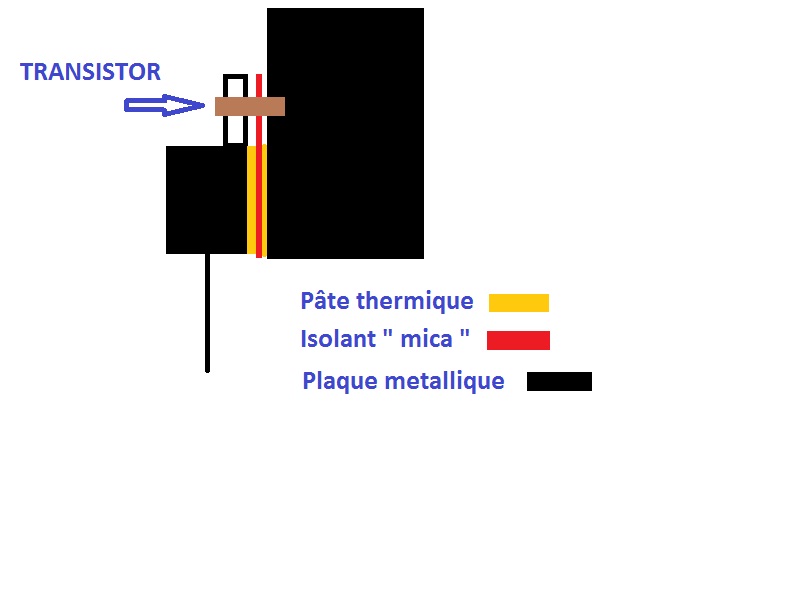

Le schéma est il bon? la pâte thermique se met des 2 côtés de l'isolant?

[f4brice]

Bonjour.

Oui c'est bien ça.
Attention avec la vis qui tient le transistor (celle qui est dans l'axe de ta flèche).
Elle ne doit pas réaliser de contact électrique entre le transistor et le radiateur.

[D_D]

Sur 2 des 4 transistors j'ai des canons en céramique les 2 1138, mais rien sur les 2 plus gros le 2SC2555 et le 2SD1399.

A ce propos peux tu me confirmer que le 2SD1399 est HS vu ses valeurs BC 554 / BE 046 Il y a une sacrée différence!

Concernant le remplaçant de se transistor le BU508D, il ne dissipe que 50W alors que le 2SD1399 en dissipe 120, cela peut il poser un problème?

Merci

[D_D]

Commande passée chez electro diffusion
pour le 2SC255 - BU426
pour le 2SD1399 - BU508D
pour le 2N6558 - BU382 ou BU461

On attend les pièces maintenant!

[D_D]

La fin des haricots!
J'ai changé les transistors et la THT, et rien de plus!
J'ai un sifflement, mais pas la moindre lumière au cul du tube!
Restons positif ça ne m'a pas sauté à la figure et le jeu se lance toujours!

Si quelqu'un a une idée, je suis preneur!

Merci

EDIT: le BU508D remplaçant le 2SD1399 a encore du griller, ses valeurs ne sont plus les mêmes!

[D_D]

Je ne sais plus quoi tester ni changer, j'ai besoin d'un coup de main svp.

Merci

[D_D]

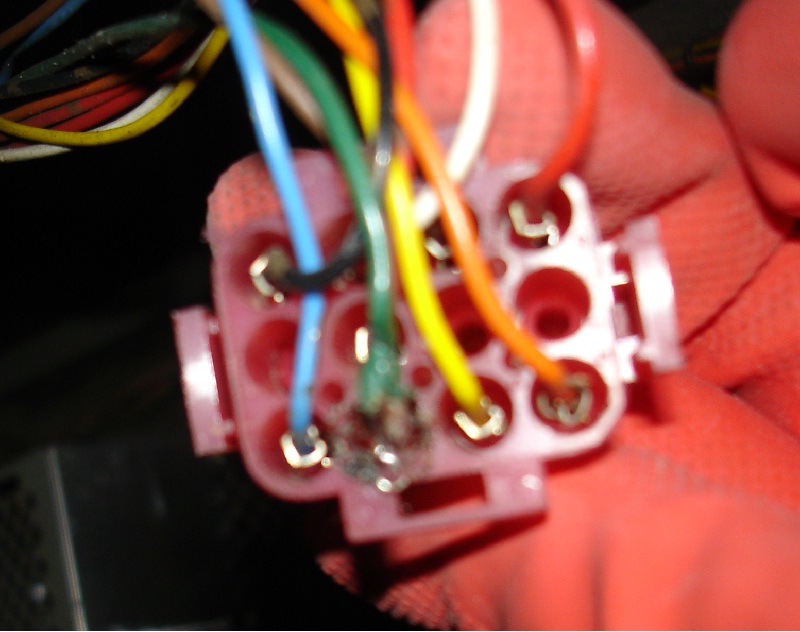

Ne parvenant pas à réparer l'écran, j'aimerais savoir de quel type est cette prise et quel chassis je pourrais mettre au bout sans bidouille.

Merci

[Jeff]

Salut je vais faire un petit Hs je possede la meme platine que toi mais la mienne a la tht de "cramé".
Petite question aux " pro " peut on la changer par une autre marque???
Ci cela est possible je te filerais la mienne pour du spar ci ca te dit.

+

[zebassprophet]

je pense que tu dois pouvoir trouver un equivalent chez HR-diemen

[gc339]

Bonjour

Les quatre connecteurs verts (alimentation, vidéo, bloc déviateur et boucle de démagnétisation) qui s'embrochent sur le châssis Kortek sont directement compatible avec le châssis Hantarex MTC9000. Il n'y a aucune modification à faire.

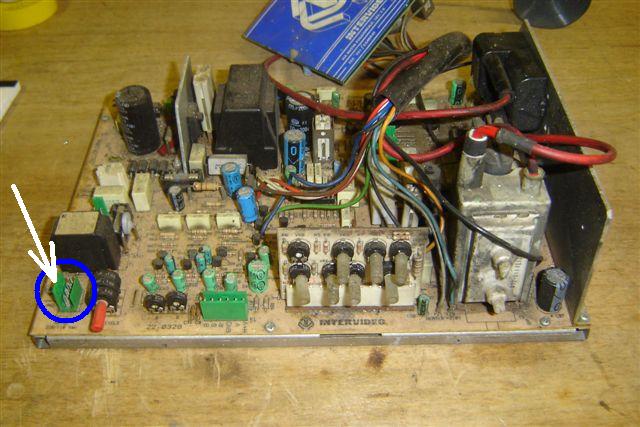

Idem pour les châssis Intervidéo série VP, ce sont les mêmes connecteurs verts. Cependant, bien que le connecteur d'alimentation soit physiquement identique, il n'y a que deux contacts d'utilisés sur quatre puisque le moniteur est monotension 220 volts, un des contacts doit être déplacé car le brochage est légèrement différent.

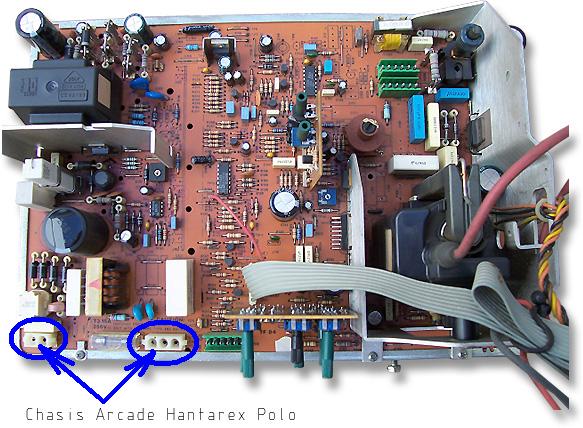

Les deux connecteurs verts à 6 broches (bloc déviateur et vidéo) du châssis Hantarex Polo sont aussi compatibles à condition de croiser le bleu et le rouge sur le connecteur vidéo (contacts 1 et 3).
Il est très facile de déloger les lyres du boîtier vert en appuyant sur leur verrou avec une queue de résistance afin de les repositionner correctement.

Les connecteurs alimentation et boucle de démagnétisation sont différents mais devraient pouvoir se trouver facilement chez un distributeur professionnel comme RadioSpares ou Farnell.

[Jeff]

Nikel merci gc339 pour tes reinseignements precieux.
Donc je vais esseyer de voir pour une autre platine alors.

+

[D_D]

Salut je vais faire un petit Hs je possede la meme platine que toi mais la mienne a la tht de "cramé".
Petite question aux " pro " peut on la changer par une autre marque???
Ci cela est possible je te filerais la mienne pour du spar ci ca te dit.

+

Je vais passer pour un nul mais c'est quoi du spar?
Sinon je vais me lancer à la recherche d'un chassis hantarex avec écran!

[f4brice]

Je vais passer pour un nul mais c'est quoi du spar?

Ca s'écrit en fait "spare"
http://translate.google.fr/translate_t?hl=&ie=UTF-8&text=spare&sl=en&tl=fr#
