Plus d'affichage sur opération wolf, kortek ktn 20

[D_D]

Je viens d'acheter cette borne, mais l'affichage ne fonctionne pas!

Voici quelques photos de la bête.
Pouvez vous m'aider à identifier les différents composants, et m'indiquer par où commencer les vérifications, sachant que j'ai du son, mais pas d'image.

Merci













En clair, je lance la borne, j'entends les HP cracher " opération wolf " et puis après plus rien!
J'ai beau appuyer sur le bouton start ou ceux du gun, plus rien ne se passe et toujours aucun affichage.
J'entends le jus arriver sur l'écran, comme si il allait s'allumer, et puis en fait non

PS: je ne connais rien en électronique, je sais juste utiliser un multimètre si on me dit où le poser

[D_D]

Voici la référence de l'écran!
Je ne sais pas si c'est celui d'origine!

[D_D]

Voici les tensions au transfo:



Je ne sais pas si ça peut orienter.... ????

[Wil2000]

Bonjour Dédé,

Je ne sais pas si c'est normal, mais il y a pas mal de trucs débranchés sur cette photo:

(Au passage utilise l'hébergement de photos de Gamoo, plus facile et pratique pour tout)

Je suppose que cette borne n'est pas au format Jamma, tu ne sais donc rien tester d'autre dessus?

[D_D]

Je n'y connais vraiment rien!
Je suis là pour avoir un petit coup de main!

[AsPiC]

Voici les tensions au transfo:



Je ne sais pas si ça peut orienter.... ????

Le 155V sur la sortie 0 en bas a gauche me semble très louche

[Solkan]

Le 155V sur la sortie 0 en bas a gauche me semble très louche :(

Ben en fait, ca dépend où est placée l'autre sonde.
Ce schéma n'indique pas entre quels points sont mesurées les tensions. Une différence de potentiel, c'est toujours entre deux point.(Je ne dis pas ca pour AsPiC, je sais qu'il sait )

[AsPiC]

Ben en fait, ca dépend où est placée l'autre sonde.
Ce schéma n'indique pas entre quels points sont mesurées les tensions. Une différence de potentiel, c'est toujours entre deux point.(Je ne dis pas ca pour AsPiC, je sais qu'il sait )

Correct je suis parti du principe que les mesures était fait entre masse et le point indiqué...

D_D peux tu nous dire entre quoi et quoi tu fais tes mesures

[D_D]

J'ai pris à chaque fois le 0 se trouvant en haut à gauche en seconde position!

[D_D]

Mon chassis est un Kortek KTN-20 si quelqu'un connait ou de la doc dessus, je suis preneur!

[f4brice]

Bonsoir.

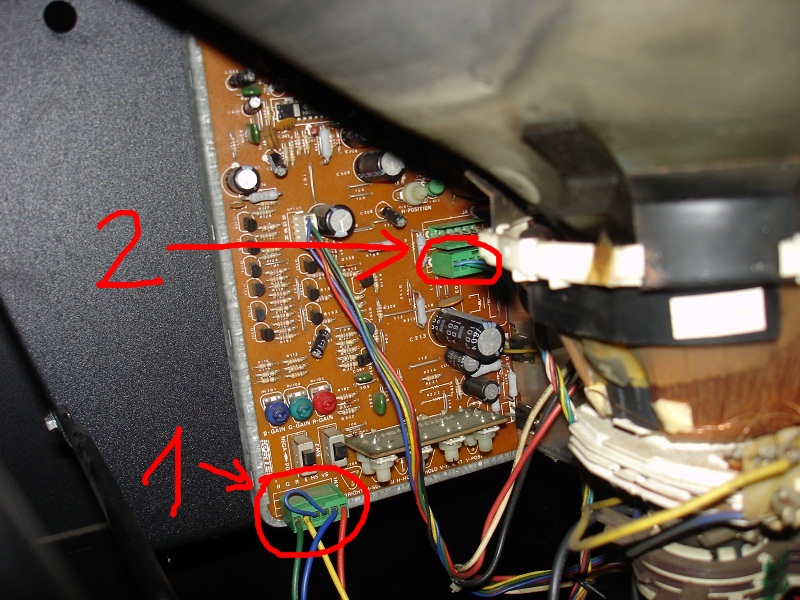

Est-ce que le connecteur branché en 1 est relié au tube (bobines de déviation) ?
Est-ce que le connecteur branché en 2 est relié à un gros connecteur rouge ?

Si tu réponds 2 fois "oui", alors :

• lire la devise sous mon avatar (ça ne s'adresse pas forcément à toi)
• c'est plus que normal que tu n'aies pas d'image
• les 2 connecteurs sont inversés
• il est possible que la sortie vidéo du PCB ait grillé dans l'histoire

Sur le connecteur branché en 1, on voit un fil bleu qui fait une boucle.
C'est une sécurité pour bloquer le fonctionnement du moniteur quand ce connecteur est débranché (ou branché là où il ne faut pas dans ton cas).
Dans cette boucle passe normalement l'alim principale du moniteur.

[gc339]

Bonsoir

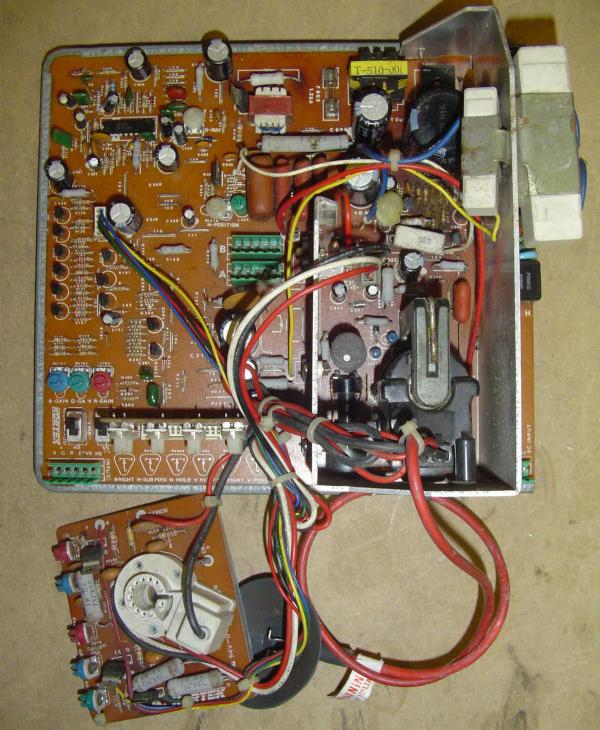

Quel curieux assemblage : un moniteur apparemment d'origine Hantarex dont le châssis a été remplacé par un Kortek KTN-20

Et il y a de très fortes chances que f4brice ait vu juste, les connecteurs repérés 1 et 2 ont du être inversés car il est inconcevable qu'il y ait un cavalier sur le connecteur vidéo RVB.

[f4brice]

J'ai pris à chaque fois le 0 se trouvant en haut à gauche en seconde position!

Tu as mesuré n'importe quoi.
C'est un "vrai" transformateur, avec plusieurs enroulements secondaires.
S'il y a 5 endroits marqués "0", c'est qu'il y a bien une raison...
Il y a isolation galvanique entre tous les secondaires et aussi bien évidemment avec le primaire.

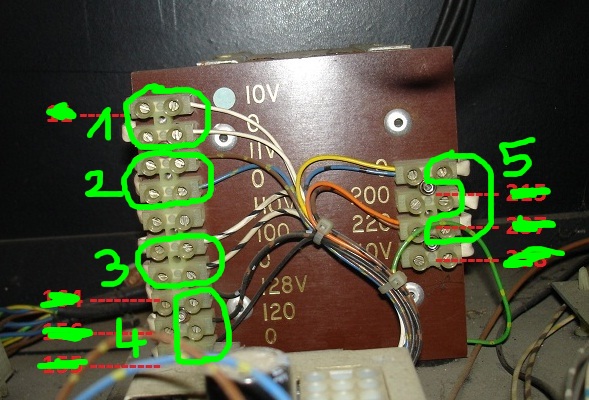

Voici les mesures à faire, systématiquement avec le voltmètre en position V~ calibre 200 V (et 400 V pour la dernière) :

Tu dois avoir à chaque fois l'ordre de grandeur de la tension sérigraphiée sur la bakélite.

• 1 et 2 : je ne sais plus ; il faudrait consulter la doc technique Taito, c'est forcément indiqué ; probablement lampes derrières les monnayeurs + ot'choz (moteur de vibrations du gun ?)
• 3 va vers l'alim à découpage qui alimente le PCB
• 4 va vers le moniteur ; il fonctionne principalement en 128 V comme beaucoup de moniteurs arcade
• 5 est l'arrivée du secteur 220 V et aussi le départ 220 V vers le circuit de démagnétisation du moniteur

[f4brice]

Petite indication supplémentaire :

• tu vas sur http://tamdb.net/
• tu cliques sur "Recherche" dans la colonne de gauche
• tu saisis "operation wolf"
• tu cliques sur "recherche"
• dans la liste, "Operation Wolf Operating Manual" est pas mal (pages 14 à 16)

[D_D]

Pour ce qui est du matériel inconnu touche à ton cul, je voudrais bien mais vu les prix prohibitifs que l'on m'a annoncé chez des réparateurs juste pour regarder, je me suis dit tant pis on y va!

Donc la borne je l'ai récupéré en l'état avec les connecteurs inversés.
J'ai remis dans le bon sens mais rien de plus!
Je présume que la PCB n'est pas touchée car j'ai du son au démarrage et quand je met des crédits le jeu se lance!
Pour les schémas je les ai déjà téléchargés, sur aucun je ne trouve le transfo.

J'ai fait le test de continuité des fils qui vont jusqu'à l'écran, rien de coupé juste un qui est un peu fatigué dénudé sur 2 mm à en endroit ou il est courbé.
Quand j'enlève la tétine, pas la moindre étincelle, ni clac!
Après on m'a orienté vers le changement de la THT, mais je ne sais par quel modèle la remplacer?
J'ai ceci comme référence sur la THT DuGo 8309-1 et gogole ne m'a rien trouvé.
Je suis allé sur ce site http://www.electronique-diffusion.fr/advanced_search_result.php?keywords=tht%20hr&sort=3a&page=2 Quel modèle?

En la dessoudant je trouverais une autre référence?
Petite chose étrange j'ai une résistance qui relis le jaune et le vert au cul du tube, on voit que c'est du bricolage est ce normal?


Merci

[gc339]

Après on m'a orienté vers le changement de la THT, mais je ne sais par quel modèle la remplacer?
J'ai ceci comme référence sur la THT DuGo 8309-1 et gogole ne m'a rien trouvé.

Voir ce fil de discussion sur FlipJuke en ce qui concerne la référence du bloc THT du châssis Kortek KTN-20
