Plus d'affichage sur opération wolf, kortek ktn 20

[D_D]

Je n'ai pas le même modèle de THT


Du Go  E105192 LR87861

[D_D]

Parti pour une THT HR8508.

[olschool]

Si tu n'a jamais changé une THT je ne serais que te conseiller de suivre atentivement ce tuto

TUTO THT

(Du moins la partie THT)

Attention l'opération n'est pas anodine et les risques réels si  on ne prend pas les précautions d'usage !!

[D_D]

Merci pour le tuto, je l'avais déjà vu et j'ai les mêmes superbes gants roses!
J'attends la confirmation de commande sur hrshop puis la livraison.

[gc339]

Bonsoir.

Changer d'entrée le bloc THT sans faire aucune vérification préliminaire c'est un peu mettre la charrue devant les boeufs !
Si effectivement ce bloc est HS, il doit certainement y avoir des dégâts collatéraux : transistor de puissance du balayage ligne et/ou alimentation régulée...

Pour dépanner un moniteur dont on ne connaît pas les pannes récurrentes, il faut avoir un peu de méthodologie et ne pas changer des composants au petit bonheur la chance.
Je t'invite à jeter un oeil attentif sur ces deux fils de discussion :

• http://www.gamoover.net/Forums/index.php?topic=21720.msg326868#msg326868
• http://www.gamoover.net/Forums/index.php?topic=19964.0

Dommage que gubbo n'ait pas eu le temps de se pencher à nouveau sur son châssis, il ne manquait pas grand chose pour finir le dépannage, on y était presque !

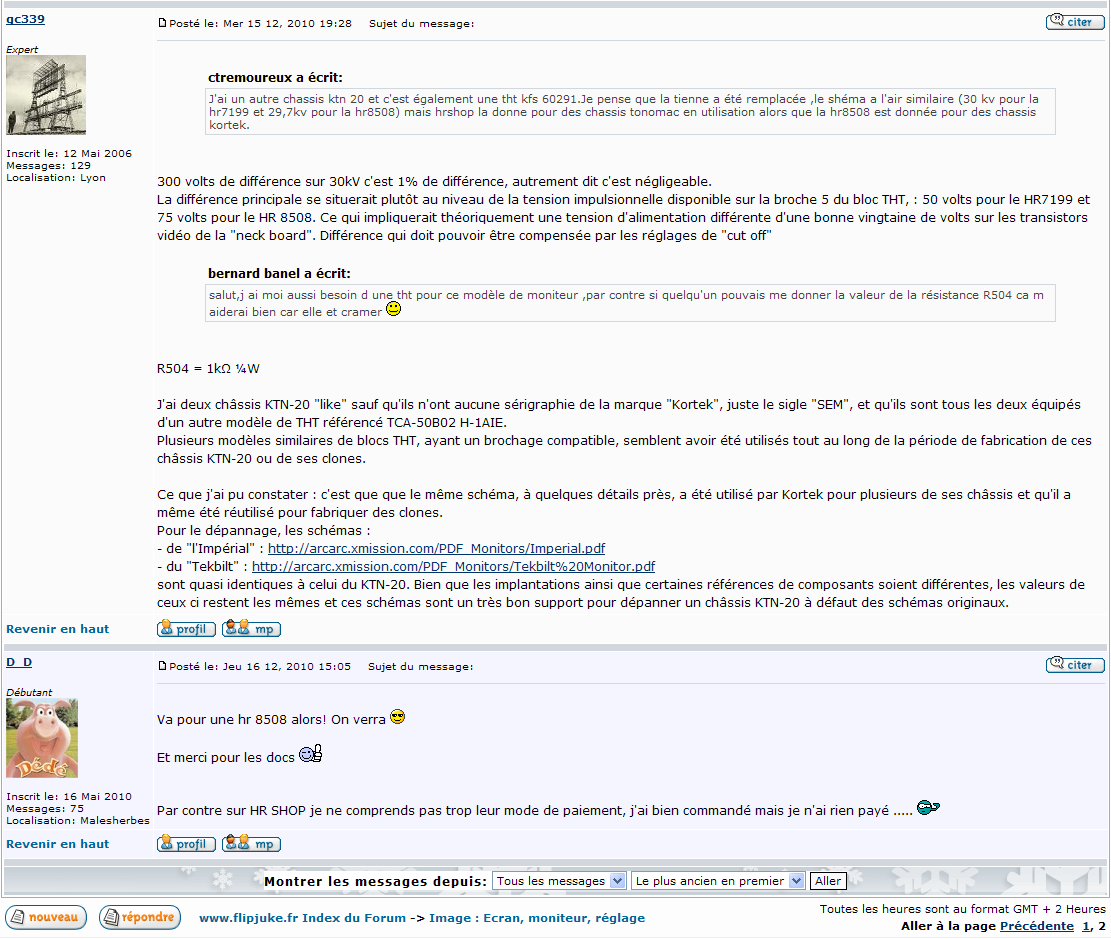

Juste pour inclure l'apparté fait sur FlipJuke :

[D_D]

Je viens de lire le second topic où il y a un chassis kortek, logiquement pas mal de vérifications à faire avant de changer la THT......
Vu qu'elle est commandée, si j'installe la nouvelle je risque de la griller?

[gc339]

Je viens de lire le second topic où il y a un chassis kortek, logiquement pas mal de vérifications à faire avant de changer la THT......
Vu qu'elle est commandée, si j'installe la nouvelle je risque de la griller?

Si tu tiens absolument à mettre la charrue devant les boeufs... je pense que tu vas au devant d'une désillusion à moins d'avoir un coup de chance insolente.
Je ne pense pas que cela risque d'endommager le nouveau bloc THT si tu n'insistes pas, par contre tu prends le risque d'étendre les dégâts collatéraux !

[D_D]

En attendant qu'elle arrive je vais attaquer les tests expliqués dans l'autre sujet!
Tour ça dés que j'aurais reçu ma tresse à déssouder de chez conrad d'ici une semaine, à 20€ les 30M; car chez mon petit weldom pour ne pas le citer c'est 7€50 les 1.5M

Test des transistors, et des résistances.

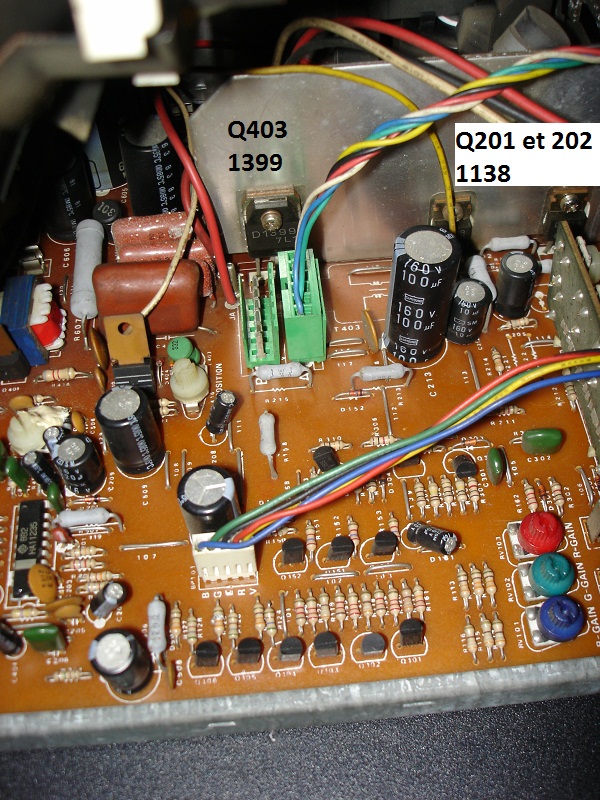

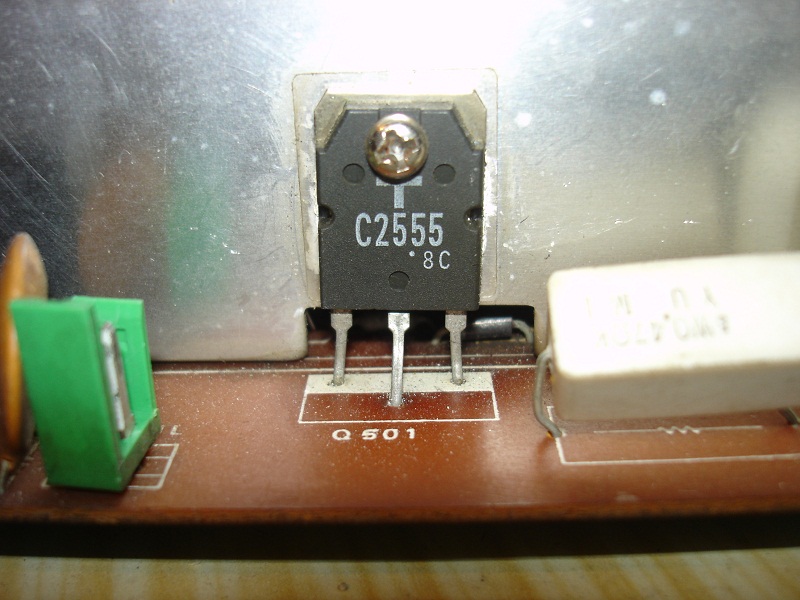

J'ai 4 transistors fixés sur la platine métallique, à droite en position Q501 / t C2555 8c
à gauche en Q201 et Q202 D 1138 8 85 C et en Q403 D 1399 7L1

LE SITE http://www.littlediode.com/ peut me fournir des remplaçants de ces 4 là au cas ou!

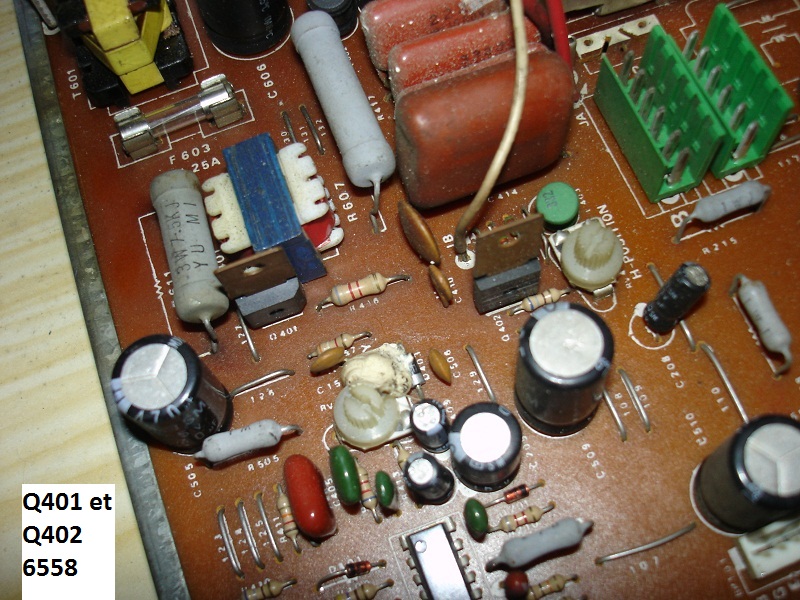

et sur la platine en position Q401 et Q402 j'ai 2 M2N 5558.

Si on peut me dire qui est PNP et qui est NPN juste pour le test.
Merci

[D_D]

Tests des transistors éffectués avec le + sur la base.

*** 1138 : BC 705 /  BE 712

*** 1138 : BC 685 / BE 696

*** 555 : BC 580 / BE 657

*** 1399 : BC 554 / BE 046

**** 6558 : 784 / 797

**** 6558 : 766 / 783

Je présume que le 1399 est HS ...... Enfin je demande confirmation!

PS: je ne suis pas sur des correspondances des transistors, les originaux sont donnés ci dessous.

[gc339]

Bonjour.

Déjà les équivalences données sont fausses, les transistors en question étant des modèles de puissance, la référence de chacun devrait être en BDxxx et non pas en BCxxx.

Les transistors en 2SAxxx et en 2SBxxx sont des transistors PNP, 2SB pour les modèles de puissance.
Les transistors en 2SCxxx et en 2SDxxx sont des transistors NPN, 2SD pour les modèles de puissance.

Il n'y a qu'un seul transistor PNP sur le châssis, et c'est Q602, un 2SA6520 utilisé dans le régulateur.

[D_D]

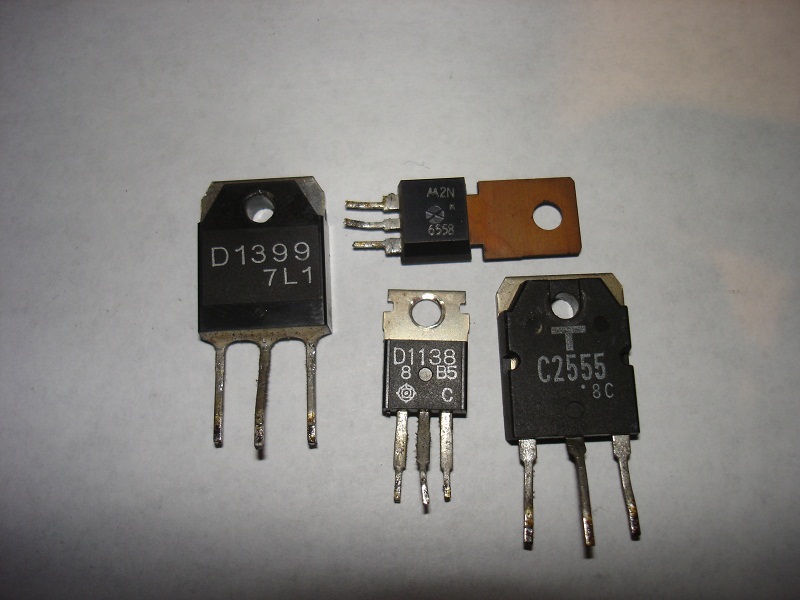

Sur la photos ce sont les bêtes que j'ai déssoudé.
As tu une idée de leur équivalence? J'ai fait plusieurs sites et je ne connais la différence entre les 2 SC *** et 2 SD ****
Donc le D 1399 serait un 2SD 1399 en fait c'est ça? Ainsi de suite pour le D 1138 et le C 2555, mais qu'en est il du M2N 6558?

Et le 1399 que j'ai testé avec des résultats différents (Base - C 554 / Base - E 046 ) serait HS?
Merci.

[f4brice]

Tes transistors sont :

• 2SD1399
• 2N6558 (datasheet)
• 2SD1138
• 2SC2555

Les datasheets sont facilement trouvables.
Google est ton ami. Les premiers liens sont souvent les bons.

[gc339]

Donc le D 1399 serait un 2SD 1399 en fait c'est ça? Ainsi de suite pour le D 1138 et le C 2555

http://www.astuces-pratiques.fr/electronique/transistors-2sa-2sb-2sc-2sd-references-et-choix

Sur la photos ce sont les bêtes que j'ai déssoudé.
As tu une idée de leur équivalence? J'ai fait plusieurs sites et je ne connais la différence entre les 2 SC *** et 2 SD ****

Équivalence des références Japonaises : http://pouzou.pagesperso-orange.fr/site/composants/equivalents.htm

[D_D]

Merci pour les liens et la liste des transistors qui confirment ce que j'avais trouvé.

Le 1399 que j'ai testé avec des résultats différents (Base - C 554 / Base - E 046 ) serait HS?
A part celui ci les valeurs des autres sont elles bonnes?

Quelle est la différence entre 2SD1399 et 2SD1399-CA /// 2SC2555 et 2SC2555Y ?

=Y&posted_data[by_shortdescr]=Y&posted_data[by_fulldescr]=Y&posted_data[by_sku]=Y&posted_data[including]=all&substring=2SD1399&search_redirect=Y]http://www.littlediode.com/components/search.php?mode=search&simple_search=Y&posted_data[by_title]=Y&posted_data[by_shortdescr]=Y&posted_data[by_fulldescr]=Y&posted_data[by_sku]=Y&posted_data[including]=all&substring=2SD1399&search_redirect=Y

Je ne trouve pas le 2N6558 mais j'ai 2 équivalences MJE340 et NTE171 il y a une différence sur la donnée VBE d'origine 6V et 5V sur l'un et 3V http://fr.mouser.com/search/refine.aspx?Ntt=2n6558 Ce devrait être bon?

Vaut il mieux que je change l'ensemble des transistors?

Merci encore!

[gc339]

Comme je l'ai déjà dit plus haut les châssis Kortek sont tous issus d'un même schéma et comportent entre eux des différences mineures. Le problème majeur étant la référence des composants, par exemple le transistor de puissance ligne 2SD1399 est sérigraphié Q203 sur les deux châssis "KTN20 like" en ma possession alors que sur les schémas précités il est nomenclaturé Q402 et toi tu parles de Q403 sur ton châssis, donc difficile de s'y retrouver !
Le mieux serait de poster une photo de l'emplacement de chacun sur ton châssis avec suffisamment de composants autour pour l'identifier par rapport à mes châssis. Comme kortek a parfois changé de modèle de transistors tout au long de la période où les KTN20 ont été fabriqués, je pourrais t'indiquer les modèles montés sur les miens et il sera peut-être plus facile de trouver une équivalence.

Qu'en est-il du châssis KTN20 expédié par Arnaud41 ?

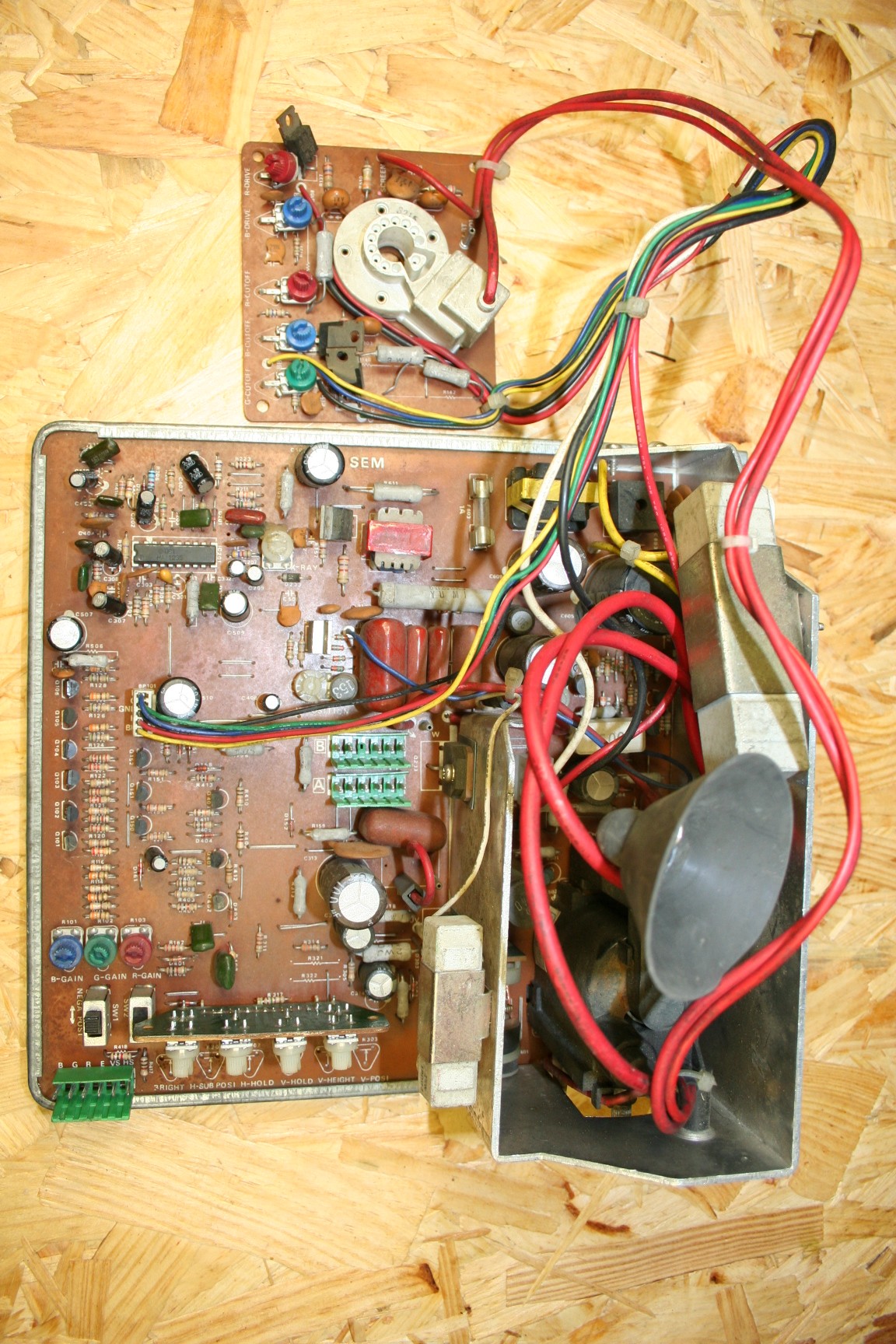

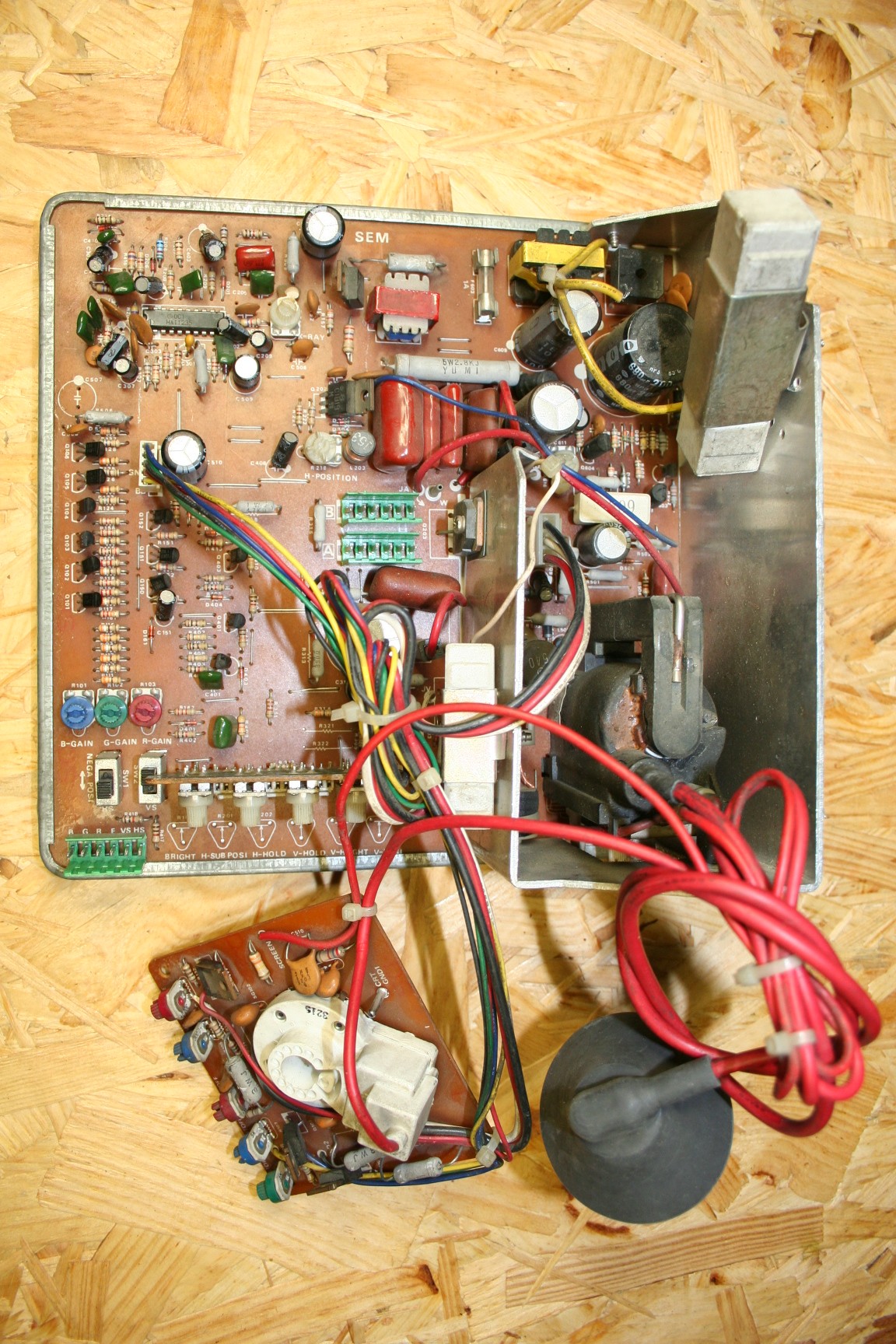

Mes deux châssis "KTN20 like" :

[D_D]

Voici les photos
