Ace driver Namco -> Model2

[art of fighter]

Salut c'est chris tu a trouvé le manuel des board c'est cool tu en est ou du nettoyage si tu galère ont si calera tous les deux il n'y a pas de soucis surtout  maintenant que tu a le manuel se sera  plus facile pour tout tester

[buzzbeny]

Yeah Chris c'est cool que tu te soit inscrit, j'ai pas encore commencé le nettoyage, pas eu le temp entre le déménagement de la salle de jeux, le montage de l'armoire et les repas chez les parents à mymy lol, je voulais attaqué ce matin mais je garde Yanis et ma nièce (mymy dort encore....  )

[art of fighter]

tu doit te mordre les doigts de pas pouvoir attaqué

[art of fighter]

Tu a les plans des brochages de la board sur le manuel pour pouvoir tout contrôler?

[Little_Rabbit]

Salut les gars,

Je remarque qu'il y a un truc qui vous a échappé : un verbe conjugué à la seconde personne du singulier prend très souvent un 's' à la fin et pas un 't' !  Dingue non ?

Ainsi, cela donne :

  tu as les plans

  tu dois te mordre les doigts

  cool que tu te sois inscrit

  tu as trouvé le manuel

  tu en est où du nettoyage

  si tu galères ont si s'y calera

  tu as le manuel


Enfin vous voyez l'idée quoi ?

D'habitude je dis trop rien mais là il y avait une telle accumulation que j'ai pas pu m'empêcher de l'ouvrir .

A+

[buzzbeny]

mdr oue j'ai toujours eu du mal avec les "s", ça me rappel le primaire, on m'avait fait écrire sur plusieurs lignes:

Tu S
Tu S
Tu S......

Sinon oui chris j'ai bien les plans, la je démonte le pcb (mymy s'est enfin réveillé) mais y'a certains truc légèrement effacé, c'est pas évident à lire

Quelqu'un a une idée au fait de cette led rouge qui clignote sur I/O board ?

[buzzbeny]

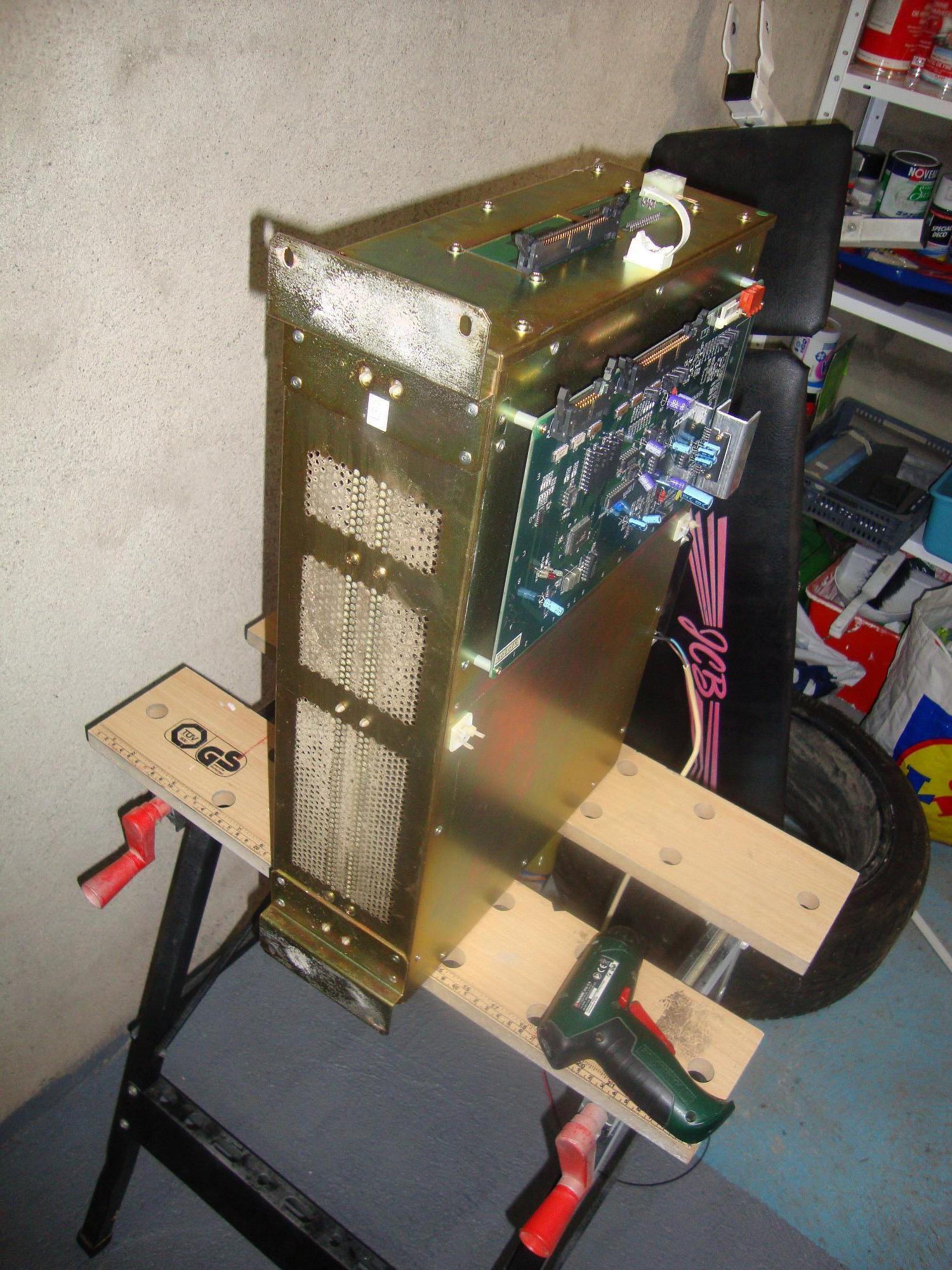

Petit compte rendu du démontage du pcb

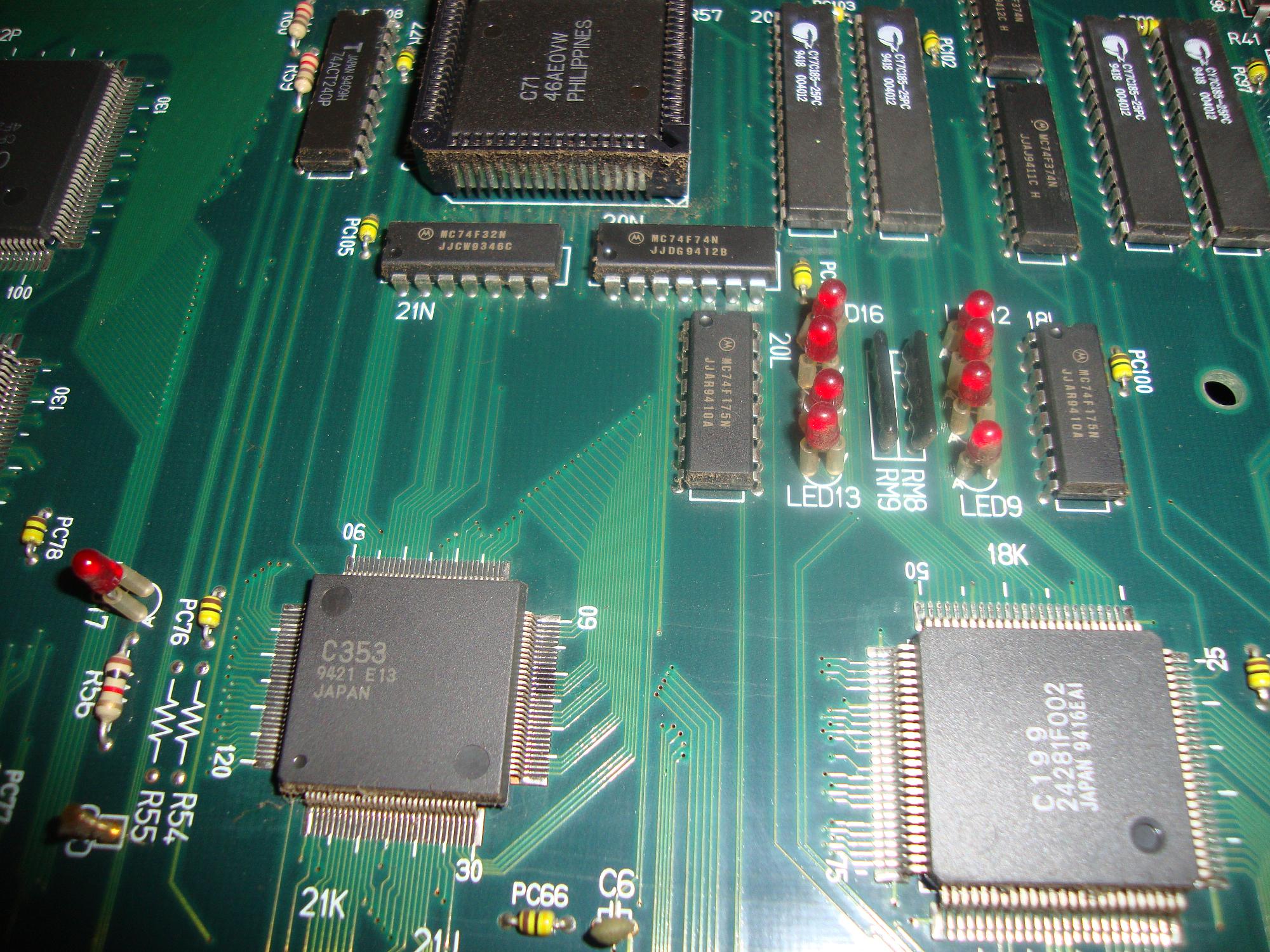

Alors tout d'abord j'ai cette première rangé de led qui clignote lentement et toutes en même temps:

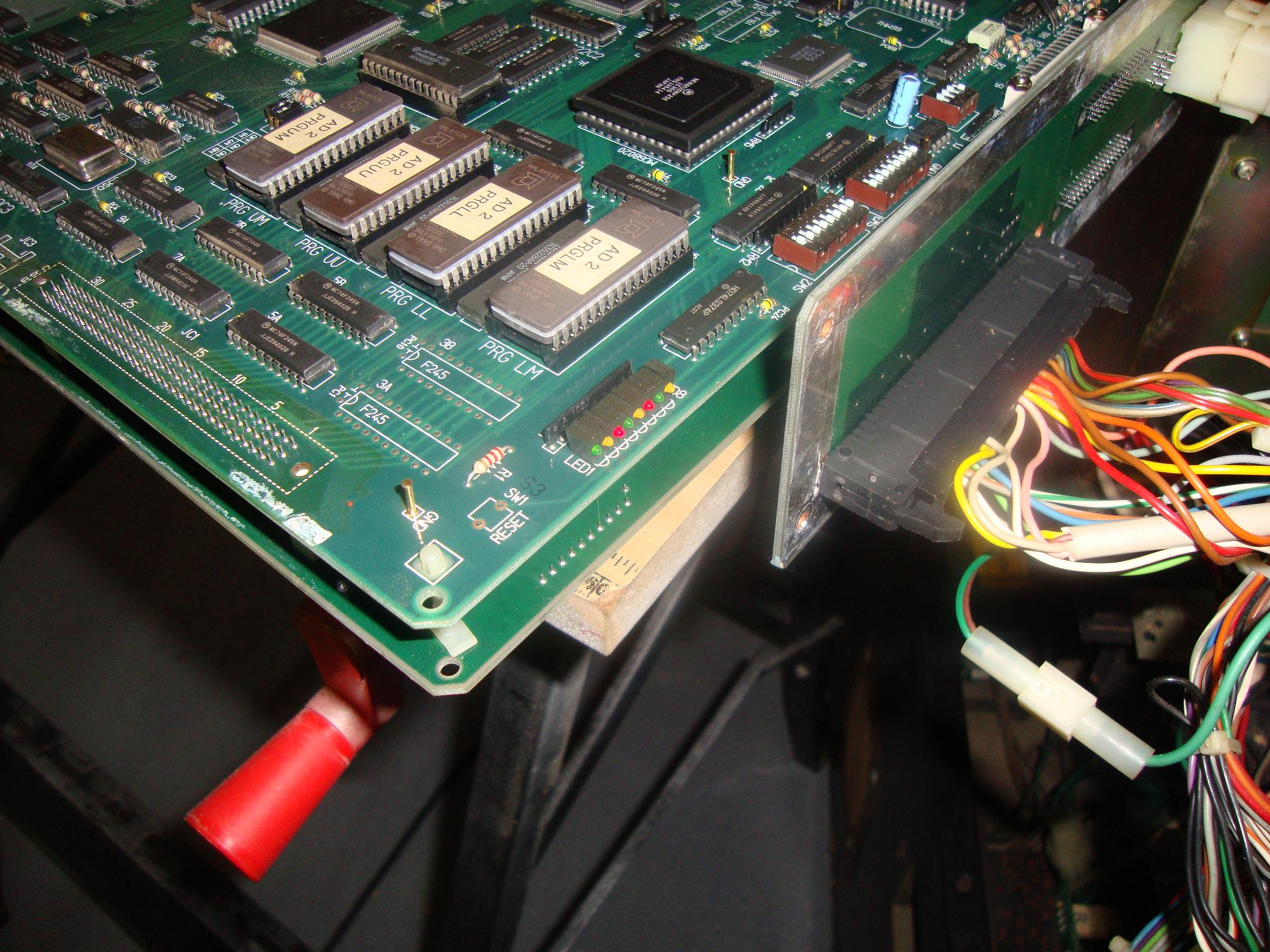

Par contre à ce niveau la aucune led ne s'allume



Ensuite au niveau du branchement de l'alim au pcb, j'ai 3 fils rouge, 4 fils noir, et 1 quatrième rouge mais légerement plus fin mais qui ne va pas se connecter au boitier d'alimentation, celui-ci viens plus bas au niveau du transfo. Ce cable est le seul à ne pas me fournir du 5V, j'ai pu relever 50mv

Savez-vous combien je dois avoir sur ce cable ?

[art of fighter]

dépoussière moi tout sa dans un premier temps,le fil rouge non alimenter il va au transfo teste  directement entre la masse et ce fil sur le transfo si il y a du ju

[art of fighter]

regarde sur la doc si il t'indique le voltage pour ce fil et pour les diodes tu n'a pas d'info sur la doc

[buzzbeny]

Non pas d'info sur la doc par rapport au diode et au voltage de ce fil.

[art of fighter]

ont rep pas au tel,j'ai peut être un info sur l'alim

[Little_Rabbit]

ont rep pas au tel,j'ai peut être un info sur l'alim

ah OK, tu me rassures, car un instant j'ai cru que c'était "ont nœuds qu'on prent riz1 ah ceux queue jeux die".

Merci.

[buzzbeny]

Y'aurait il une âme charitable pour m'éclairer au sujet du principe de fonctionnement de ces led ?

[Persecutor]

heu c'est pour une sorte de débug
mais bon je ne pense pas qu'elle soit en panne  :(


dans un pemier temps peu importe que ces Led s'allument ou pas
vérifie que ton alim arrive partout
l'I/O board a besoin du 12v et du 5v
la filter board a peu etre des mauvais contacts (remonte la bien)

fais une photo de ton cable tout seul et non connecté

bonne continuation

[buzzbeny]

Salut Persecutor et merci pour ta venu en aide,

Alors pour l'alim j'ai bien les trois +5v qui arrive sur le pcb, et j'ai bien le +5v et +12v sur l'I/O board

par contre qu'es ce que la filter board ?

Désolé pour les photos la je suis dans mon lit, je posterais ça demain

[Persecutor]

la filter  c'est celle qui relie les deux PCB dans la cage
