Recherche pinout JVS type 3 ?

[Darth Nuno]

Yo!

Je viens de recevoir ma SEGA JVS type 3, de ref. 837-14572, et qui sera utilisée avec ma yellow lindbergh.
Soucis, pas moyen de trouver quelque part le pinout pour ce modèle de carte.
J'ai bien le pinout qui sera utilisé pour câbler mon jeu pour la partie 'contrôles' , dans la doc de ce dernier (After Burner *Climax*), mais concernant la carte JVS type 3, toujours dans la doc de Climax, Sega mentionne une autre ref de carte : 837-14505, qui semble avoir moins de connecteurs 4 et 5 pins, qui gèrent le jus donc.

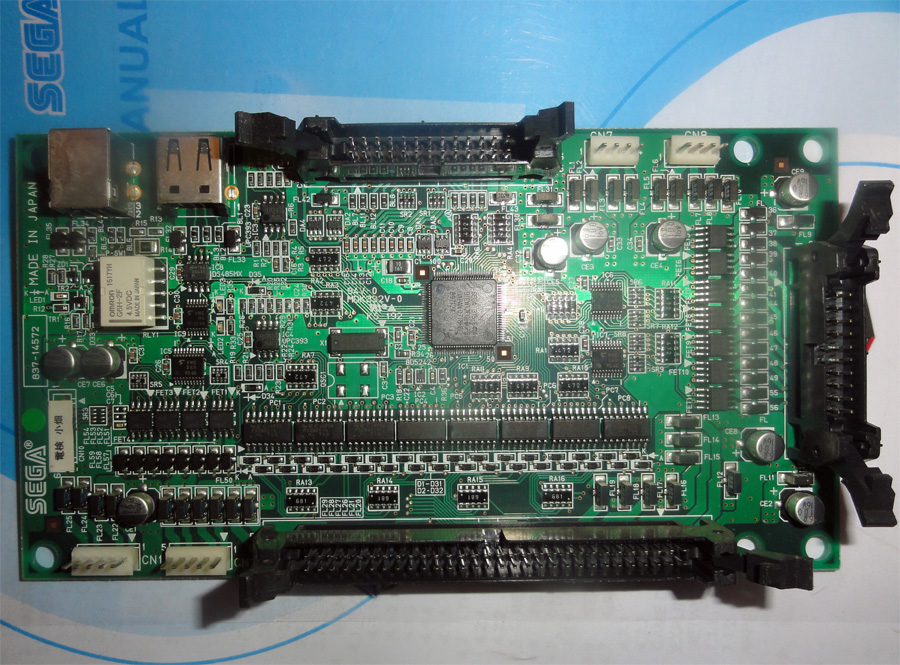

En résumé, en provenance de mon alim j'ai un connecteur 4 pin qui amène le 5V (+GND) ainsi qu'un connecteur 5 pin qui amène le 12V (+GND) et ...deux emplacement possible par connecteur sur ma JVS type 3 que voici :



Donc mon connecteur 5 pin qui amène le 12V (+GND), je le branche sur le CN1 ou CN2 (en bas à gauche) ?
Et le connecteur 4 pin qui amène le 5V (+GND), je le branche sur CN7 ou CN7 (en haut à droite) ?

Merci de m'éviter de crâmer le bouzin

[Darth Nuno]

Ah yes! Found it

Je copy/paste pour archive :

SEGA JVS I/O

837-14572 Control Board Type 3


CN1 5pin JST  (+12V in)
01 +12V
02 +12V
03 NC
04 GND
05 GND

CN2 5pin JST (+12V out)
01 +12V
02 +12V
03 NC
04 GND
05 GND

CN7 4pin JST (+5V in)
01 +5V
02 +5V
03 GND
04 GND

CN8 4pin JST (+5V out)
01 +5V
02 +5V
03 GND
04 GND
Analog I/O 26pin AMP
01 VCC
02 VCC
03 AD 0
04 AD 4
05 GND
06 GND
07 NC
08 NC
09 AD 1
10 AD 5
11 NC
12 NC
13 NC
14 NC
15 AD 2
16 AD 6
17 NC
18 NC
19 VCC
20 VCC
21 AD 3
22 AD 7
23 GND
24 GND
25 NC
26 NC


Digital Inputs 60pin AMP
01
02 +5V
03 +5V
04 +5V
05 +5V
06 +5V
07 +5V
08 +5V
09 GND
10 GND
11 GND
12 GND
13 GND
14 GND
15 GND
16 NC
17 1P Start
18 2P Start
19 1P Right
20 2P Right
21 1P Left
22 2P Left
23 1P Up
24 2P Up
25 1P Down
26 2P Down
27 1P SW1
28 2P SW1
29 1P SW2
30 2P SW2
31 1P SW3
32 2P SW3
33 1P SW4
34 2P SW4
35 1P SW5
36 2P SW5
37 1P SW6
38 2P SW6
39 1P SW7
40 2P SW7
41 1P Service
42 2P Service
43 Test Sw
44 Tilt Sw
45 Coin SW1
46 Coin SW2
47 NC
48 NC
49 Coin Meter 1
50 Coin Meter 2
51 Output 1
52 Output 2
53 Output 3
54 Output 4
55 Output 5
56 Output 6
57 +12V
58 +12V
59 +12V
60 +12V

Digital Outputs 20pin AMP
01 +5V
02 +5V
03 GND
04 GND
05 Output 7
06 Output 8
07 Output 9
08 Output 10
09 Output 11
10 Output 12
11 Output 13
12 Output 14
13 Output 15
14 Output 16
15 Output 17
16 Output 18
17 Output 19
18 Output 20
19 +12V
20 +12V


Source : http://jammaharness.blogspot.be/2012/09/jvs-io-837-14572-control-board-type-3.html

[Darth Nuno]

Autre question : une bonne astuce pour câbler sur ces gros connecteurs noirs ? Il semble que ce soit la misère pour trouver les harness d'origine.
J'avais pensé à utiliser des nappes IDE, mais l'alignement des connecteurs n'est pas le même ...

[CryingFreeman]

Coucou Nuno !!

Pour le 26 pin Analogique tu peux regarder par là :

http://www.ebay.com/bhp/26-pin-connector


Tu peux juste prendre des fils individuel si t'as pas besoin de tout cabler....


ou sinon voir chez http://triplemoonstar.brinkster.net/theshed/default.asp?subcat=148 ou http://www.giz10p.co.uk/electronic-parts/jvs-parts/cat_35.html

ou des connecteurs ici : chercher des connecteurs "JST-RA"

[Darth Nuno]

Royal Crying', thanks

[Iro]

Pour le 26 pin Analogique tu peux regarder par là :
http://www.ebay.com/bhp/26-pin-connector

Leur petit nom est connecteur IDC. Il faut les prendre au pas de 2,54.
Par contre, je ne sais pas si il rentre dans les connecteur de la JVA board vu que ce sont des modèle "lock"

Tu peux juste prendre des fils individuel si t'as pas besoin de tout cabler....

A mon avis, çà va être tendu. C'est prévu pour de la nappe

[gojirien]

Hello,

Je déterre le sujet car je décortique les pinout de mon io type 3.

Le cn2 est le 12v in, pas le out si je me réfère au manuel de initial d4

Édit : bon, en zieutant les manuels de plusieurs jeux, les infos sont contradictoires^^'
