[WIP] Super Invaders Jeutel

[Mario25]

Hop, petit up.

De la même manière que pour le sujet dédié à ma Polepo, j'ai édité le premier post avec l'intégralité des travaux réalisés à ce jour. Rien de nouveau, mais cela est plus propre et visible ainsi.

Cela signifie que j'ai retrouvé de la motivation pour me repencher sur mes bornes en général. Espérons que cela dure. La motivation ça va, ça vient, beaucoup de choses peuvent la contrarier malheureusement.

De plus, j'ai repris contact avec le patron de Visionor pour honorer une « vieille » promesse. Touché par son geste et sa gentillesse, j'ai décidé de lui faire don de la borne Visionor pour qu'elle prenne place dans le petit Musée de l'entreprise. Après tout, je n'ai pas grand intérêt à garder cette borne qui fait un peu doublon.

RDV a été pris, la borne retournera sur le lieu précis de sa naissance ce vendredi.

[AsPiC]

Très beau geste
J'espère qu'il y aura une belle photo pour immortaliser ce moment

[Mario25]

Hop, les liens photo et vidéo du premier post récapitulatif ont été restauré.

Waouh, je viens de remarquer que ce WIP a 10 ans. Cela ne nous rajeunit pas.

Cette section du forum est maintenant envahie par 5 WIP Jeutel Super Invaders, sans compter les WIP de SI Taito ou Midway.

Et pour répondre au message précédent, la photo qui a immortalisé le moment est sur l'autre sujet.

[Mario25]

Hop, petit déterrage.


Maintenant que ma Pole Position fonctionne, je pourrais m'atteler aux finitions. Ou alors je peux aussi m'éparpiller dans d'autres projets. Allons-y donc.


Ce WIP avait été laissé en plan suite aux mesures effectuée sur l'alimentation. J'ai alors obtenu des valeurs pas franchement rassurantes ce qui m'a refroidi.

Et c'était toujours le cas quand j'ai retenté aujourd'hui. Hors de question de rebrancher ce précieux PCB sur une alimentation douteuse.


Je demande alors conseils à l'IA. Je ne vais pas couvrir d'éloges cette dernière puisqu'il faut quand même avoir un minimum de conaissances et de recul sur ses indications. Par exemple elle a commencé à me parler de Jamma, alors que j'avais bien précisé qu'il s'agissait d'une Space Invaders à PCB en L. Bref, méfiance.

Néanmoins, je dois dire que je suis agréablement surpris de la qualité des explications dans l'ensemble. J'ai ainsi appris que ma méthode de mesure en charge avec une ampoule était particulièrement mauvaise. Il faut ainsi privilégier des résistances de puissance. L'IA m'a conseillé 2 ohms 15W sur le +5V et 33 ohms 15W sur le +12V. Il y a eu un peu de confusion à ce niveau puisqu'elle me conseillait au départ 5 ohms, ce qui était trop faible: l'alimentation régulait à 6V.


Bref, j'ai pris ce que j'avais sous la main, des résistances céramique de 2,2 ohms et 27 ohms un poil trop petites, mais pour des tests brefs ce n'est pas bien grave, ça ne chauffera pas longtemps.

4,71V pour le +5V, pas mal:



-5,25 pour le -5V, nickel:



11,71 pour le +12V, aucun soucis:




Me voilà rassuré. L'alimentation apparait donc comme parfaitement fonctionnelle.


Il est donc temps de rebrancher. Contact:





Bon, c'est effectivement capricieux ces PCB Space Invaders. Mais je suis quand même très content de voir une image.

Il va falloir sortir la ROM de test. J'espère que ce n'est qu'une RAM qui a décidé de prendre sa retraite.

Autrement j'ai remesuré mes tensions pour être sûr: 5,12V, c'est ok / 11,76V, rien à redire / -5,29V, j'imagine que c'est dans les tolérances.


Sinon j'ai ressorti mon fidèle LCD. Je ne vais pas remettre sous tension le CRT d'origine tant que le reste n'est pas nickel. Pour le moment c'est assez laid, et les envahisseurs sont particulièrement agressifs. J'ai débloqué le "nightmare mode" je crois.

À suivre.

[Mario25]

Hop, j'ai remis la main sur ma ROM de test.

Suspens.....



2 RAM hs, cela pourrait être pire j'imagine.

L'avantage du PCB Jeutel, c'est que ces composants sont sur support. Si il n'y a que ça qui va mal, la réparation sera triviale, une fois que j'aurais mis la main sur des puces de remplacement.

À suivre.

[Little_Rabbit]

Salut,

Cool que tu reprennes le WIP de cette borne !

Mais j'avoue être un peu perdu (ma mémoire étant ce qu'elle est devenue... ).

Ce PCB en L Jeutel, n'est-ce pas celui que tu m'avais confié et que je t'ai rendu fonctionnel (hormis quelques sons qu'il restait à dépanner, car je n'avais pas les bons composants sous la main) ?

Car sur ce PCB, j'avais fait plusieurs modifications :

- modifications des straps du décodage d'adresse (et d'adressage des EPROM) pour qu'il puisse fonctionner avec des 2716 au lieu des 2708 d'origine :

on est passé de ça :


à ça :



- déplacement des condensateurs de découplage des EPROM :



Petite mise en garde d'ailleurs à ceux qui veulent remplacer les 2708 par des 2716 : les 2708 sont alimentées en +5V, -5V et +12V, quand une 2716 n'est alimentée qu'en +5V !

Il y a donc de nombreuses broches à remapper ! Je ne me rappelle plus dans le détail, mais les jumpers au dessus des EPROMs doivent être bougés aussi (dans mes notes j'ai mentionné tout particulièrement le strap au dessus de l'EPROM E qui fait que le jeu avec ses 4 EPROMs ne fonctionne pas si on ne le configure pas correctement, quand bien même l'EPROM de test seule fonctionne !...).

Et enfin, il me semble que j'ai remplacé le 74157 en F4 car en cours de route, il avait rendu l'âme, sans doute parce que j'avais omis certaines modifs pour qu'une 2716 puisse fonctionner !... Je me souviens également que lorsque je cherchais quel composant pouvait bien avoir grillé pour que plus rien ne fonctionne, je me suis rendu compte d'une erreur sur le schéma Midway !



Sur ce schéma en B6 est symbolisé une porte NAND, comme un 7400. Cela m'a un temps fait me fourvoyer car en réalité c'est un 7408, c'est à dire une porte AND, et non pas NAND !

Une fois que je m'en suis rendu compte, j'ai compris que c'était le 74157 en F4 le fautif dans l'affaire .

- Lors du test des RAM, j'avais justement trouvé que les RAM situées en 3 et A étaient défectueuses :




- RAMS en 3 et A remplacées par des neuves :




Après cela, le PCB fonctionnait parfaitement (hormis les sons où c'était la Bérézina )

Es-tu en train de wiper un autre PCB, ou est-ce le même ? Il me paraît improbable que les RAM neuves soient déjà en panne, mais qui sait !

As-tu vérifié que les nouvelles RAM sont bien enfichées dans leur support ?

A+

[Mario25]

Salut,

C'est bien lui, encore un immense merci.

C'est curieux que ce soit les RAM remplacées qui posent problème.

Je vais nettoyer les contacts au cas où. Si cela n'améliore pas les choses, peut-être que de les échanger avec les voisines pourrait nous éclairer en fonction du résultat de la ROM de test.

Je verrai ça vendredi.

[Mario25]

Bon, ma curiosité m'a poussé à expérimenter un peu avec ce PCB ce soir.

La question était la suivante: Que se passe t-il si les puces douteuses sont placées en 8 et en H ?





Au moins c'est clair.

Une fois sur deux j'ai seulement H. Une des deux puces doit être marginale j'imagine, le lot dont elle provient aussi peut-être ?



J'ai également retesté après avoir aspergé d'alcool les supports et passé un coup de brosse à dent. J'ai aussi poncé délicatement les pattes au papier de verre.

Cela n'a rien changé.

En regardant de près la zone, mon regard s'est arrêté sur un élément suspect que j'ai dégagé avec ma spatule en plastique:



Une salle boule d'étain qui doit surement dater du jour où j'ai changé les tantales. Son retrait n'a rien changé non plus.

À suivre.

[Little_Rabbit]

Salut,

Merci pour ces tests qui confirment la défaillance des RAM que j'avais remplacées  .

Je suis tout de même très surpris, car ces RAM étaient pour moi de 1ère qualité (boîtier céramique notamment) : je les ai commandées il y a quelques années de cela aux États-Unis, chez un fournisseur de confiance spécialisé arcade. J'en ai utilisées pour réparer pas mal d'autres cartes-mères Midway de ce type, toujours avec succès jusqu'à présent.

Une idée qui me traverse la tête : l'alimentation de ta borne ne délivrerait-elle pas des tensions un poil hautes que d'autres modèles/marques de RAM encaisseraient sans broncher, mais pas celles-là ?...

Je crois que tu as en commande d'autres RAM : tu nous diras ce que cela donne avec les nouvelles .

A+

[Mario25]

Salut,

L'alimentation en charge avec le PCB délivre 5,12V / 11,76V / -5,29V.

Cela me semble être dans les clous.

À voir avec d'autres RAM effectivement. Mais si celles d'origine tiennent le coup il n'y a pas de raison j'imagine.

C'est sans doute simplement la faute à pas de chance pour cette paire de remplacement.

À plus.

[Mario25]

Hop,

J'ai reçu aujourd'hui une petite commande passée auprès de pet.



Voilà deux paires de magnifiques puces de RAM "nouveau vieux stock". Je garde la deuxième de côté au cas où.



Premier test : YAY ! => RAM ok



Bon il y a encore quelques parasites sur l'écran, qui disparaîtrons aux essais suivants.

Il est temps de remettre en place les ROMs.

Rooooooh :



C'est propre, c'est net, c'est nickel.

Voilà un PCB qui reviens de loin. Quand je pense à l'épave qu'était cette borne qui tenait à peine debout, avec ce PCB en vrac recouvert d'une épaisse couche de nicotine.

Encore merci à Little_Rabbit pour son aide précieuse et pet pour ses puces prix d'ami.

Voici les cadavres :



Et voilà une vidéo d'une qualité infâme:

Ce week-end sera dédié aux tubes cathodiques : à la remise sous tension de celui-ci, et accessoirement à la poursuite de la tentative de dépannage du téléviseur dans l'autre section.

[Manu2]

J'ai l'impression qu'il te manque le "boum" lorsque ton vaisseau est détruit.

[Little_Rabbit]

Salut,

J'ai l'impression qu'il te manque le "boum" lorsque ton vaisseau est détruit.

Oui, tu es très observateur !

Je l'avais déjà signalé à mario25 .

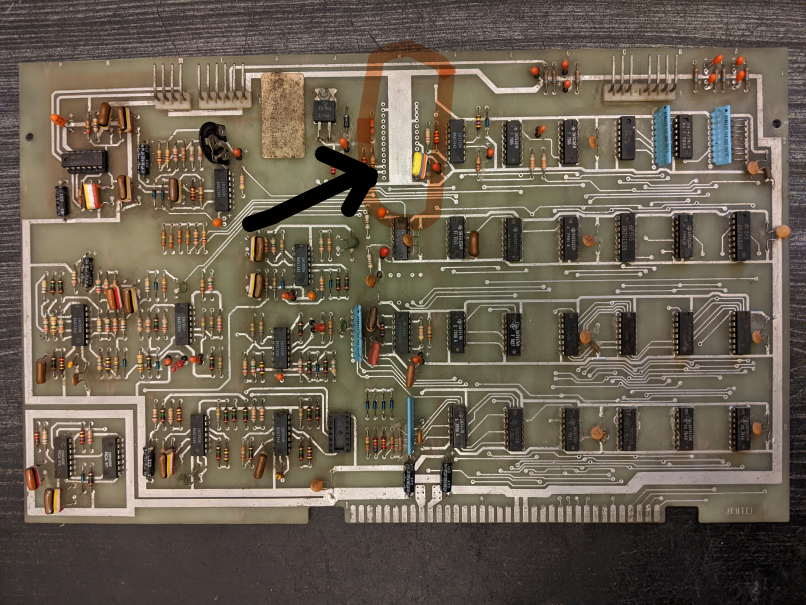

Jeutel était un peu radin et faisait l'economie du composant responsable de ce bruitage :



L'emplacement est là, tout est câblé, mais il manque le composant principal !



Le SN76477 est un composant un peu rare de nos jours, et donc un peu cher : à mario25 de voir si le jeu bruitage en vaut la chandelle .
(et ce sera d'autant plus simple que j'ai déjà soudé le support 28 broches pouvant le recevoir )

A+

[Mario25]

Salut,

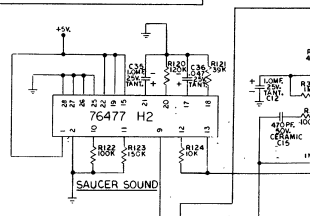

Effectivement, comme Little_Rabbit l'a très bien expliqué et illustré : il manque un composant. Celui-ci n'a jamais été monté en usine. Erreur ? Économie de bout de chandelle ? Problème d'approvisionnement ?

Difficile à dire.   En tout cas ce composant vaut effectivement un poil cher aujourd'hui (une vingtaine d'euros). Je vais chercher un peu au cas où. Autrement je compte bien le remplacer.


Ce soir j'étais assez en forme pour jeter un œil à cet écran.


Je rebranche tout et contact : sifflement, lueur orangée au cul du tube, ça sent bon.

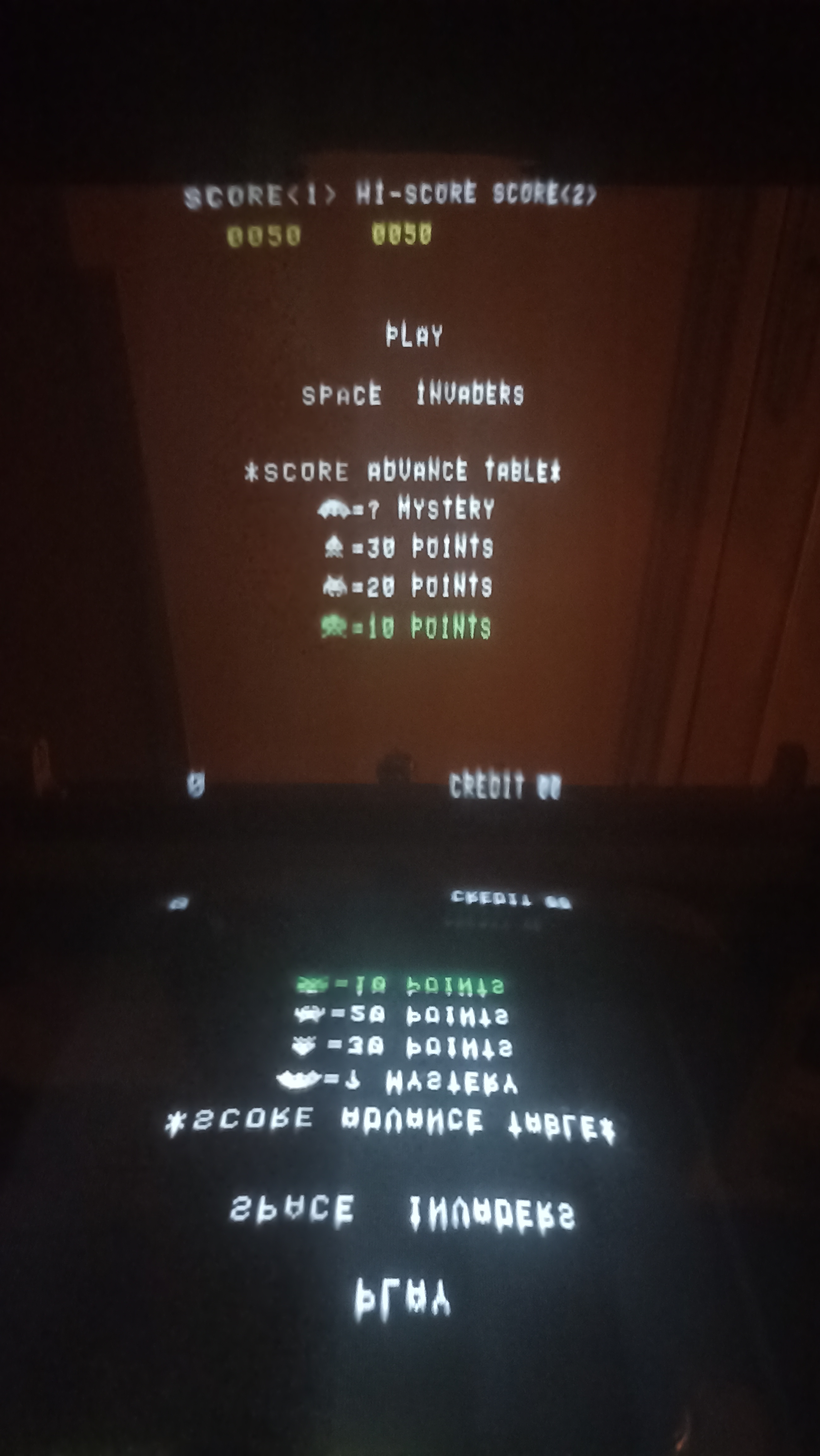

Je rebranche le PCB et le résultat est strictement le même qu'au départ (les bugs du PCB en moins)   : l'image est présente mais instable, avec d'infâmes vagues en diagonale, comme si on tournait les pages d'un livre.

J'ai essayé d'agir sur deux potentiomètres (source: le manuel Jeutel):

- Fréquence ligne : Réglage de la fréquence 625 lignes pour stabiliser l'image. Règle le nombre d'image par seconde. C'est la base de temps horizontale.

=> Celui-ci a à une amplitude de réglage limitée. Le tourner trop et la haute tension disparaît.

- Fréquence verticale :  Tube inverse. Base de temps image.

=> Son effet est plus marqué, mais je n'arriverai à rien de mieux que ces exemples où le résultat est à vomir.


Or, pour rappel, ce moniteur a été réparé là où il a été fabriqué, par les gens qui l'ont fabriqué. C'est une histoire assez incroyable que je vous laisse découvrir en parcourant ce sujet et celui de la borne Visionor. À ce moment il était connecté à une mire et l'image était solide.

Certes, c'était il y a un paquet d'années maintenant. Mais il n'a pas été remis sous tension depuis. En fait c'était le 24 janvier 2017, il y a 9 ans....


Vient alors une question que PERSONNE ne se pose : Est-il possible de jouer à DOOM sur une borne Space Invaders ?

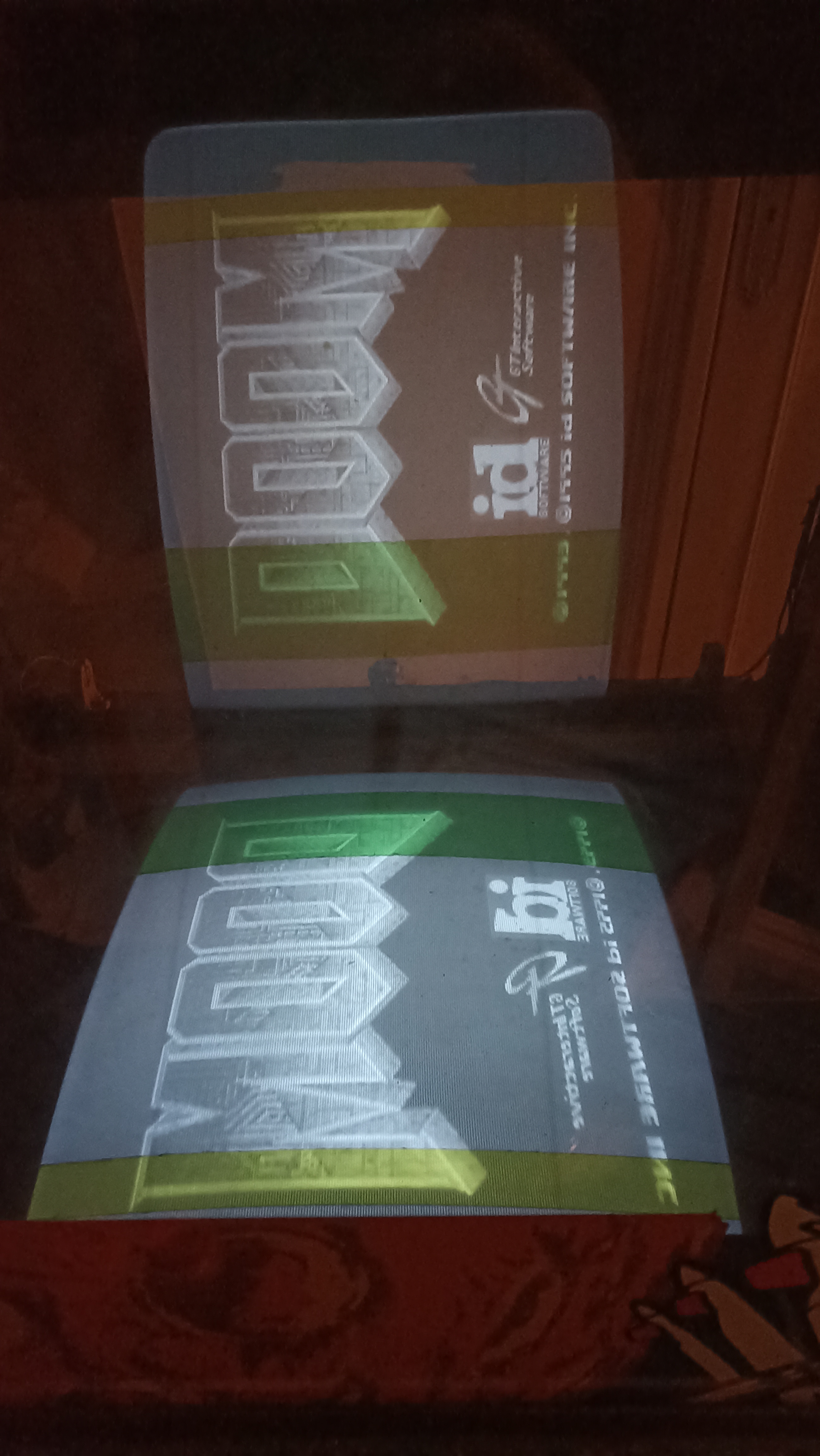

La réponse est oui, plus ou moins:

(Le balayage de l'écran n'est pas visible à l'œil nu. Et oui, faute de mire, on fait avec ce qu'on a.)


Je n'ai eu aucun mal à obtenir une image aussi propre. D'ailleurs je suis bluffé par la qualité de celle-ci. Le tube est beaucoup plus en forme que ce que je pensais. Je suis extrêmement content.


Or, la question que moi je me pose est celle-ci : Pourquoi le tube est-il incapable d'afficher Space Invaders alors qu'un LCD moderne lambda le fait sans broncher ?

Et là, je me suis dit qu'il fallait arrêter de se croire plus malin que les ingénieurs qui ont conçu cette borne.

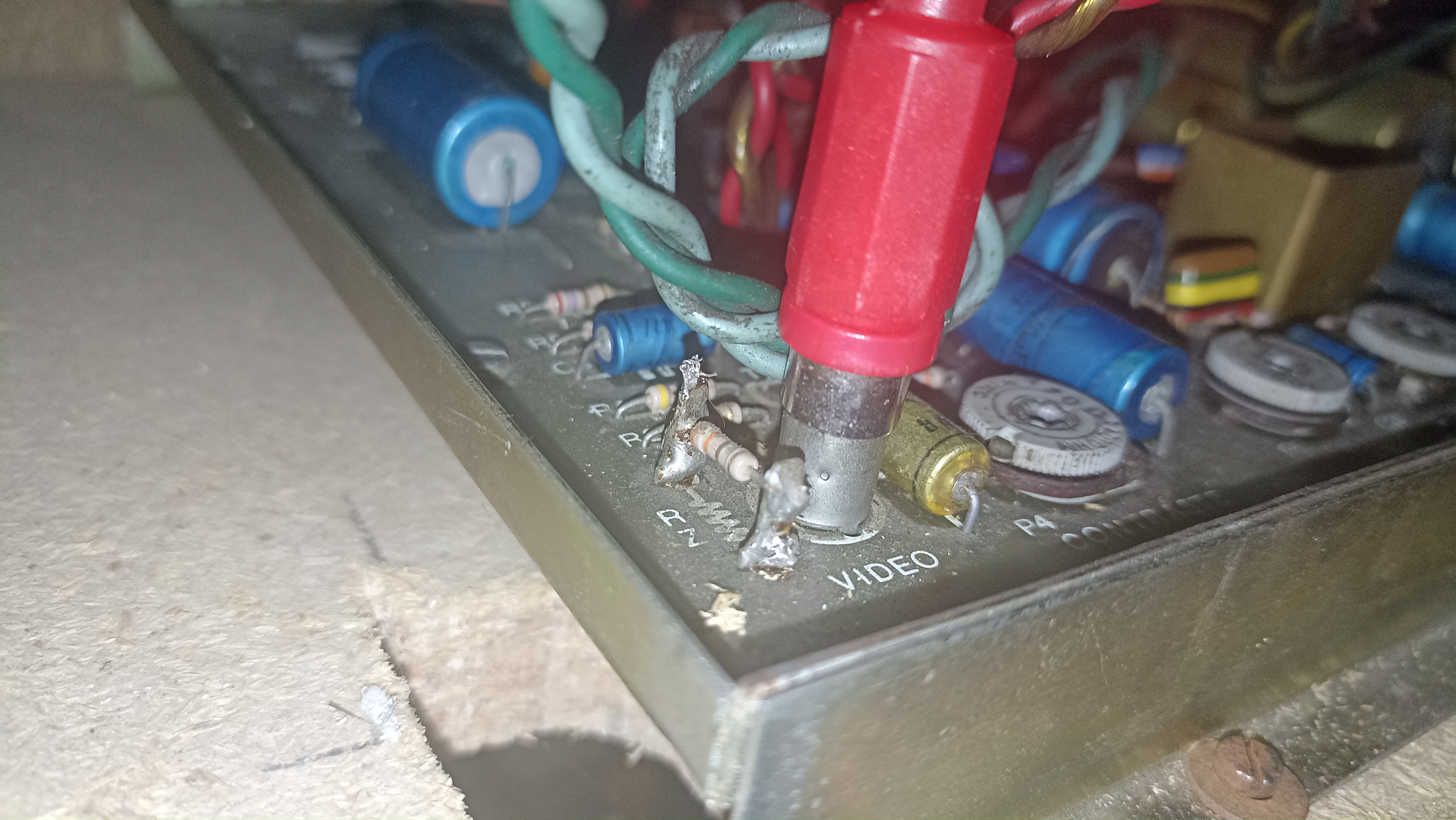

À l'époque, j'ai trouvé stupide que le câble vidéo était soudé à même la platine alors qu'il y avait un magnifique connecteur RCA qui ne demandait qu'à être utilisé. Sauf que j'ai totalement ignoré la résistance entre les deux broches.




Je ne maîtrise pas suffisamment le sujet, mais il semblerait que ça agisse sur le signal vidéo, assez pour stabiliser les choses.

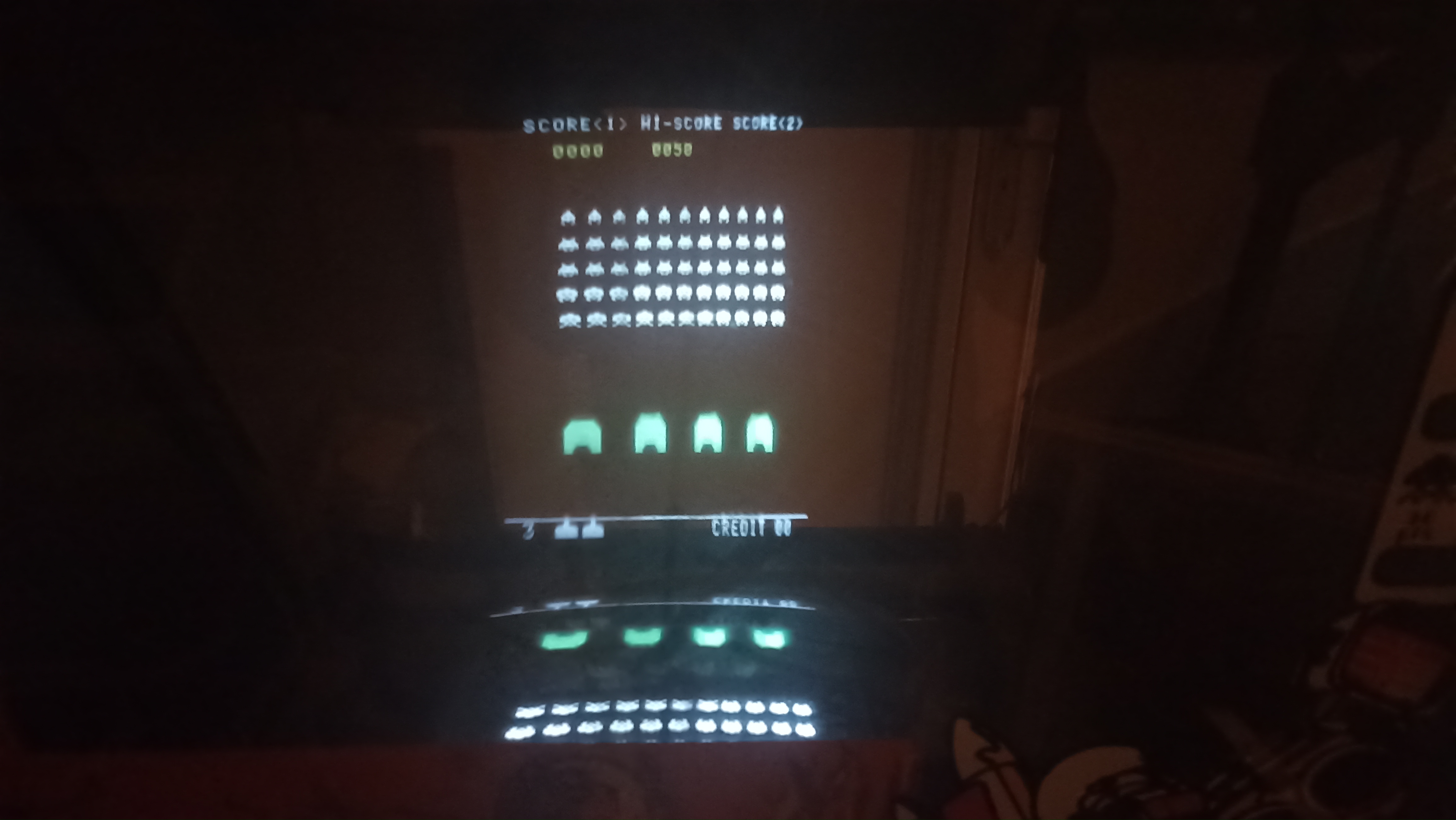

Beaucoup mieux : (et une vidéo supprimée par erreur)

J'ai alors baissé à fond le potard de luminosité :





C'est largement mieux.



Plusieurs problèmes persistent :

- Je ne parviens pas à régler correctement la largeur de l'image : le côté droit est déformé (envahisseurs moins larges).

- Ça bave un peu et le réglage du contraste fait n'importe quoi : j'ai une grosse zone morte dans le potard et le tourner trop fait réapparaître ce phénomène de pages de livre.

Aussi et surtout, il y a d'énormes colonnes grises dans le fond de l'image. Cela perturbe un peu la synchro. Ce n'est pas un problème du moniteur, voyez le magnifique écran titre de DOOM, mais du PCB. J'ai ignoré ce problème jusque là alors qu'il était et est toujours bien visible sur le LCD.

Voyez le scintillement sur la vidéo que j'ai réalisé en 2017 pour le premier test:

J'imagine qu'il va falloir que j'étudie comment le signal vidéo est généré par le PCB pour essayer de déterminer ce qui serait un peu hors tolérance.

Dans l'état c'est jouable, mais ce scintillement infâme aurait vite fait de causer quelques migraines. (Oui celui-ci est bien visible à l'œil nu).

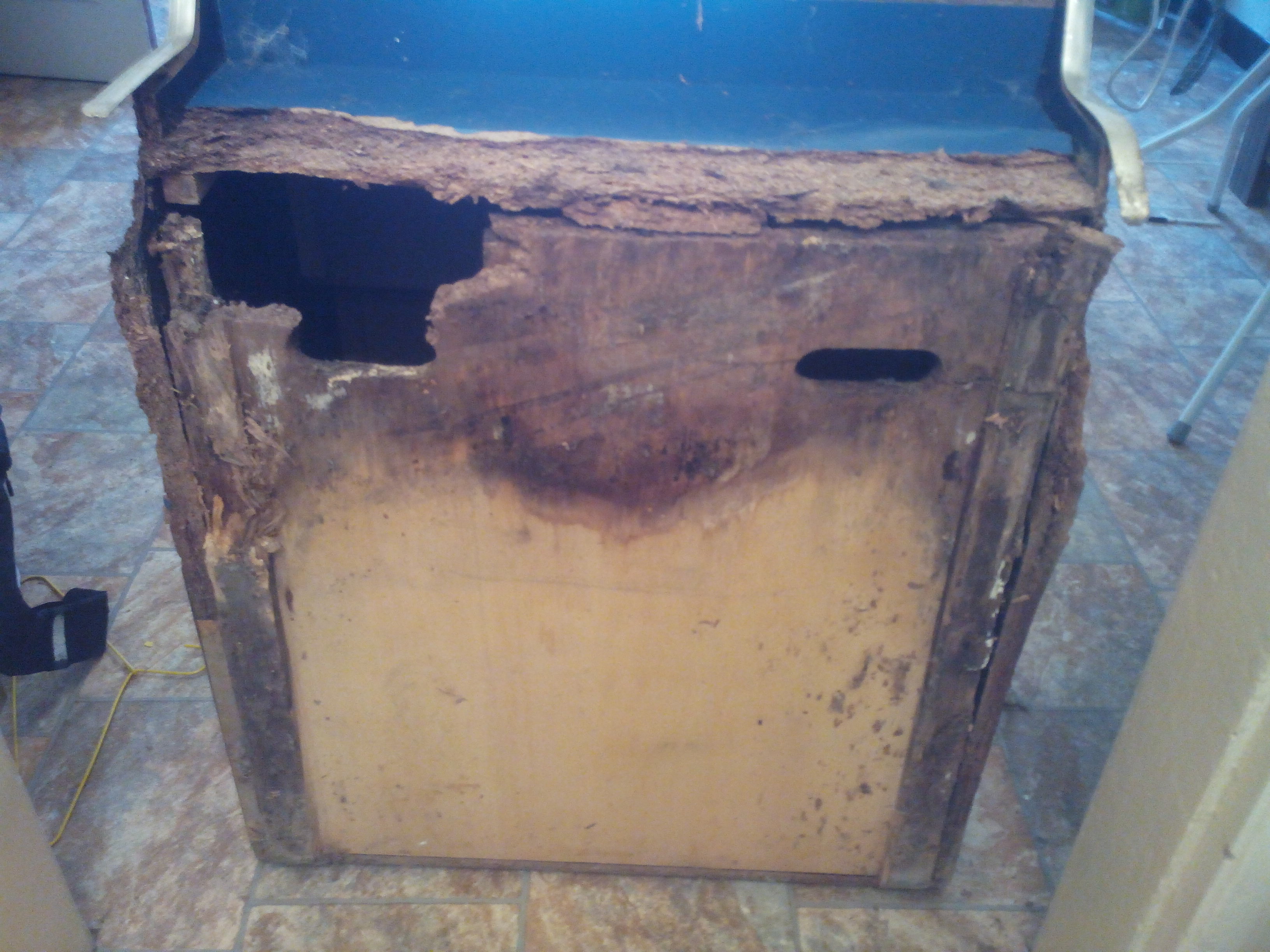

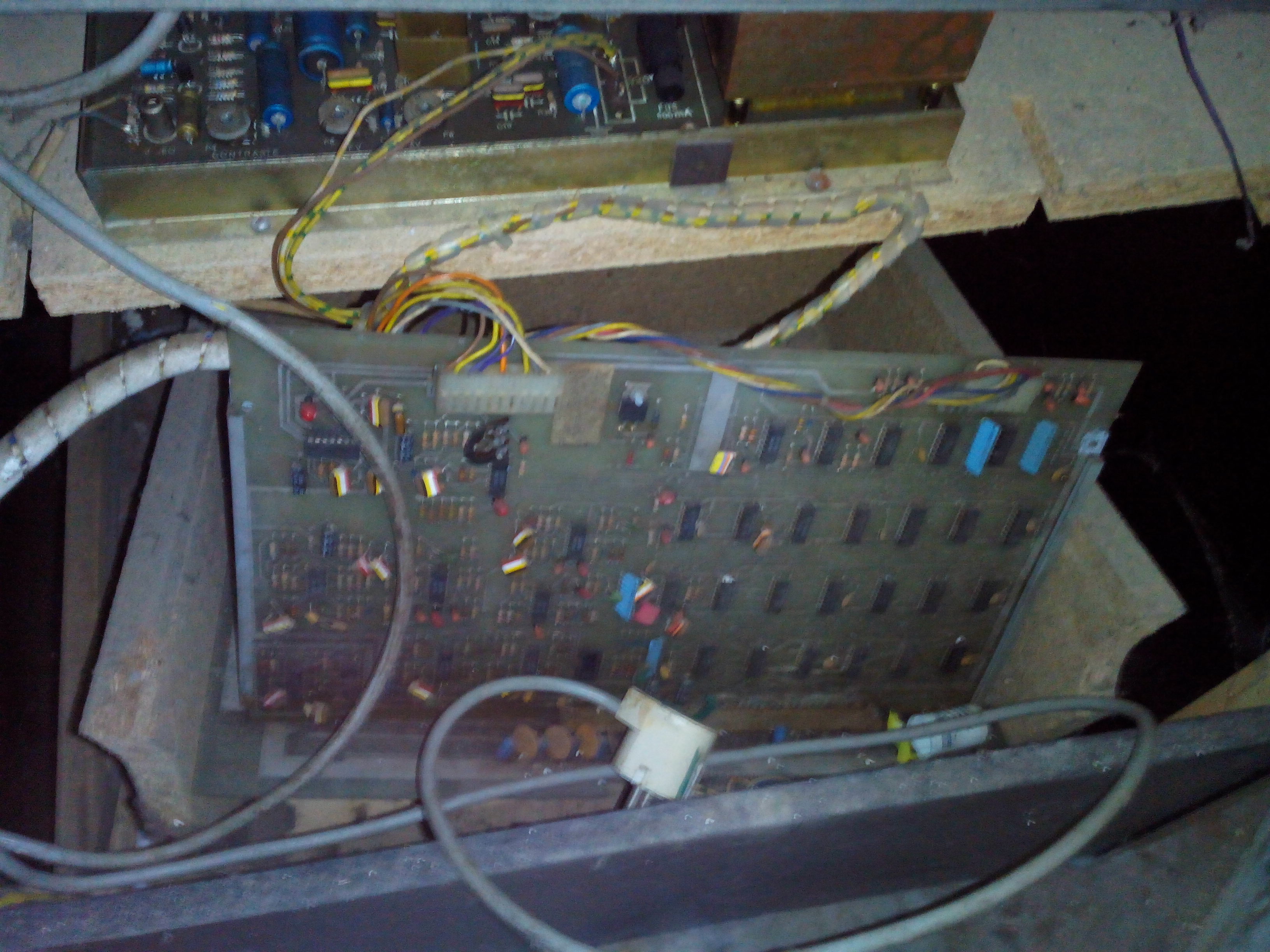

Néanmoins je suis très heureux de cet avancement. Encore une fois, voilà de quoi on partait :

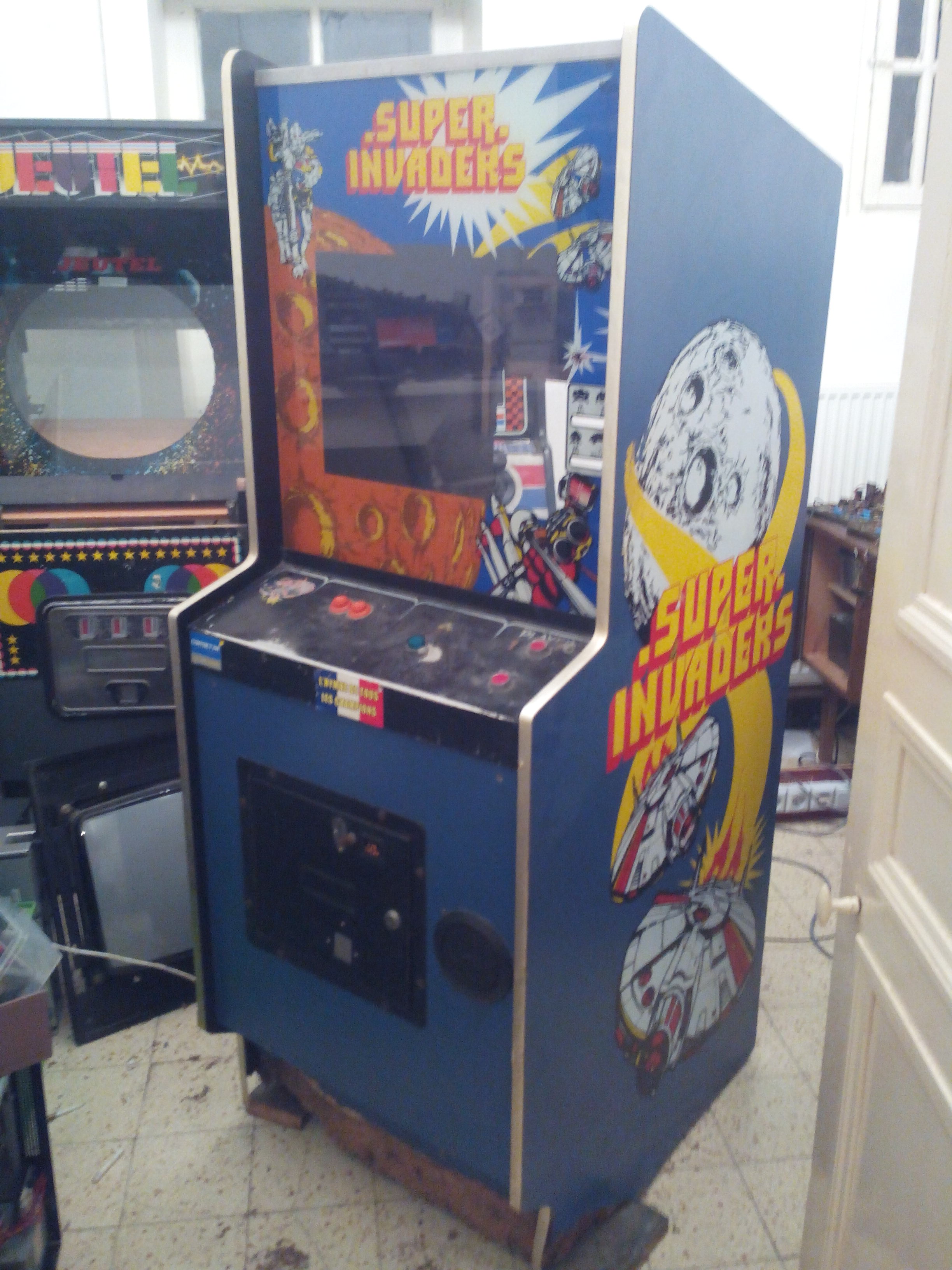

Et voici une borne jouable. J'ai pu pour la première fois terminer un niveau sur celle-ci, avec le PCB d'origine, l'alimentation d'origine et l'écran d'origine, c'est beau:
