[WIP] Sega Galaxy Force II Deluxe ... Renaissance

[hikaru]

Une fois de plus
Cela va être de toute beauté

[gottlieb]


C'est tout beau tout ça

[mariobros3]

Merci à vous tous.

La suite ...

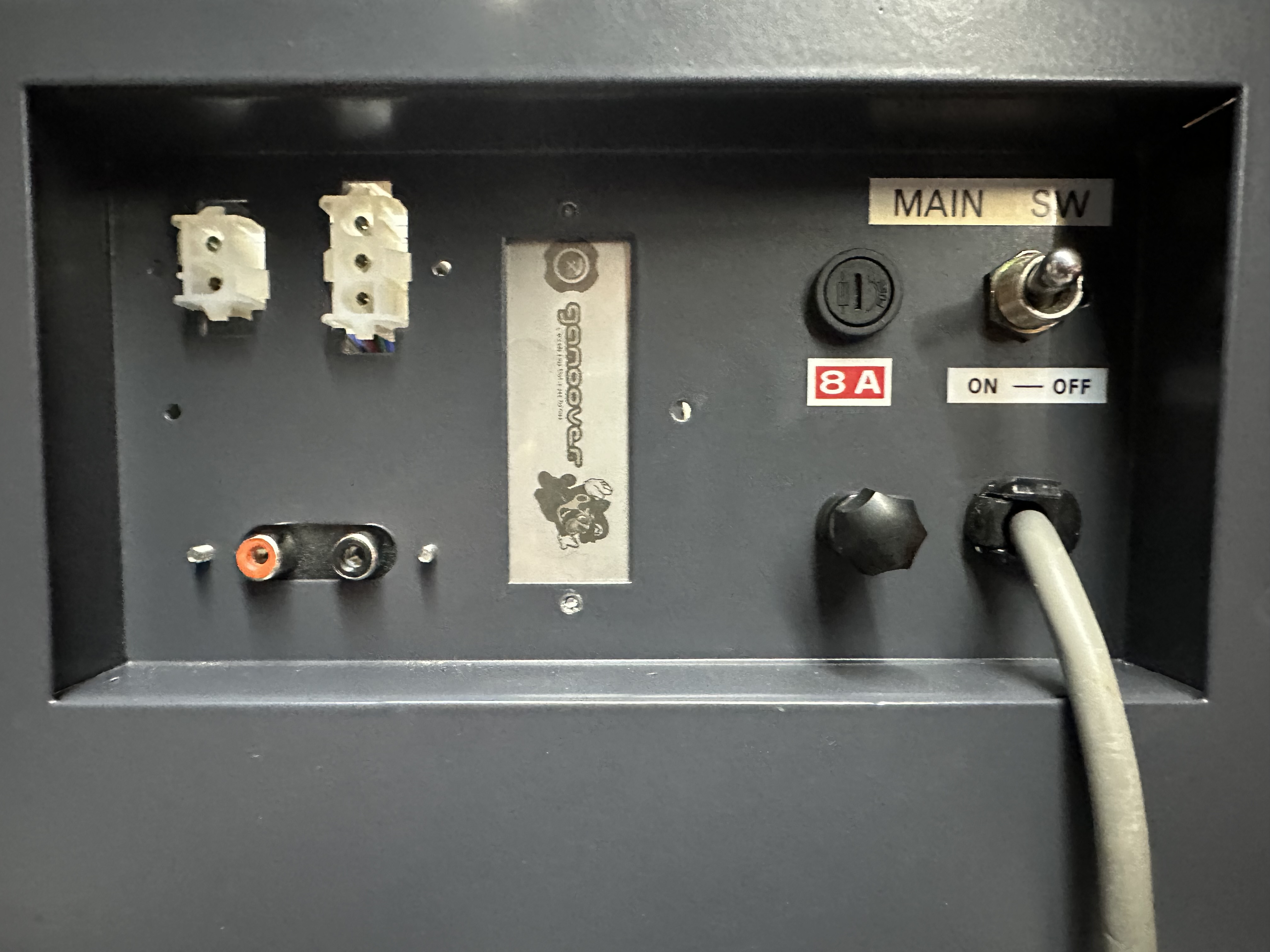

J'ai enfin installé la plaque avec les deux Cinch audio. Je dis « enfin » car je l'avais reçu il y a un moment déjà mais la trouvant « cheap » mon cerveau avait comme un refus de la poser.

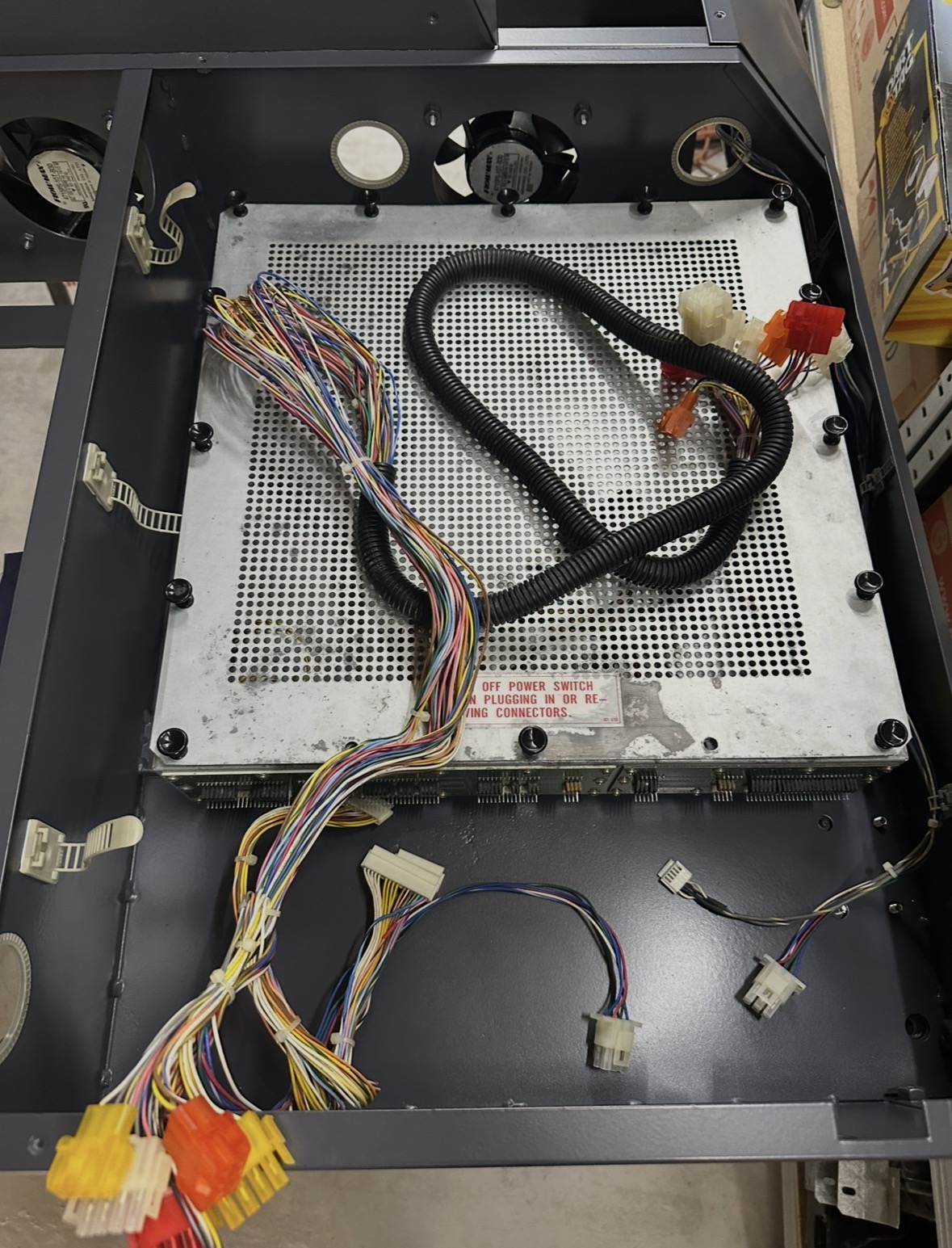

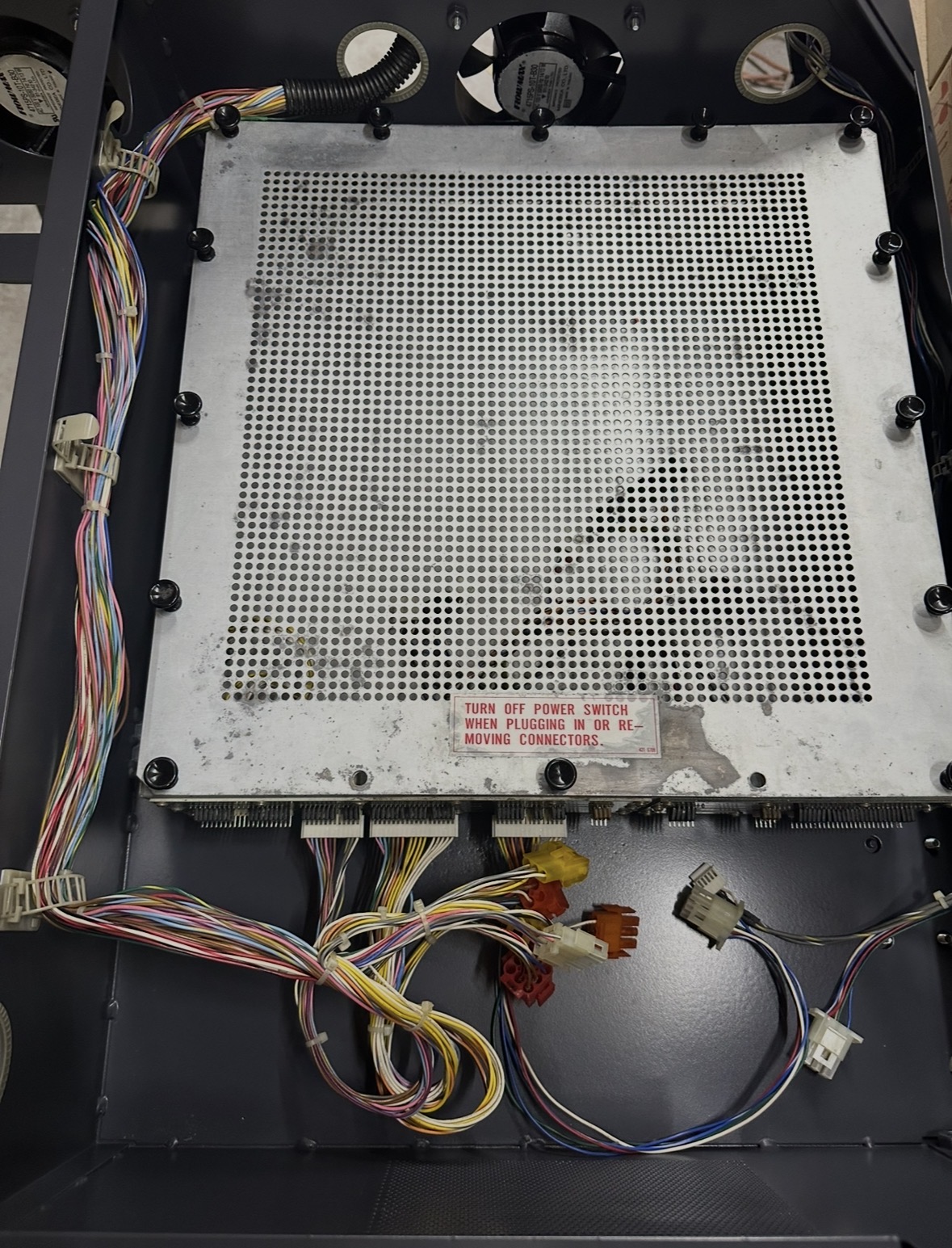

J'ai, ensuite, posé le câble qui relis la cage du PCB à la partie supérieure de la borne.






Trois connecteurs sont donc insérés sur la cage.

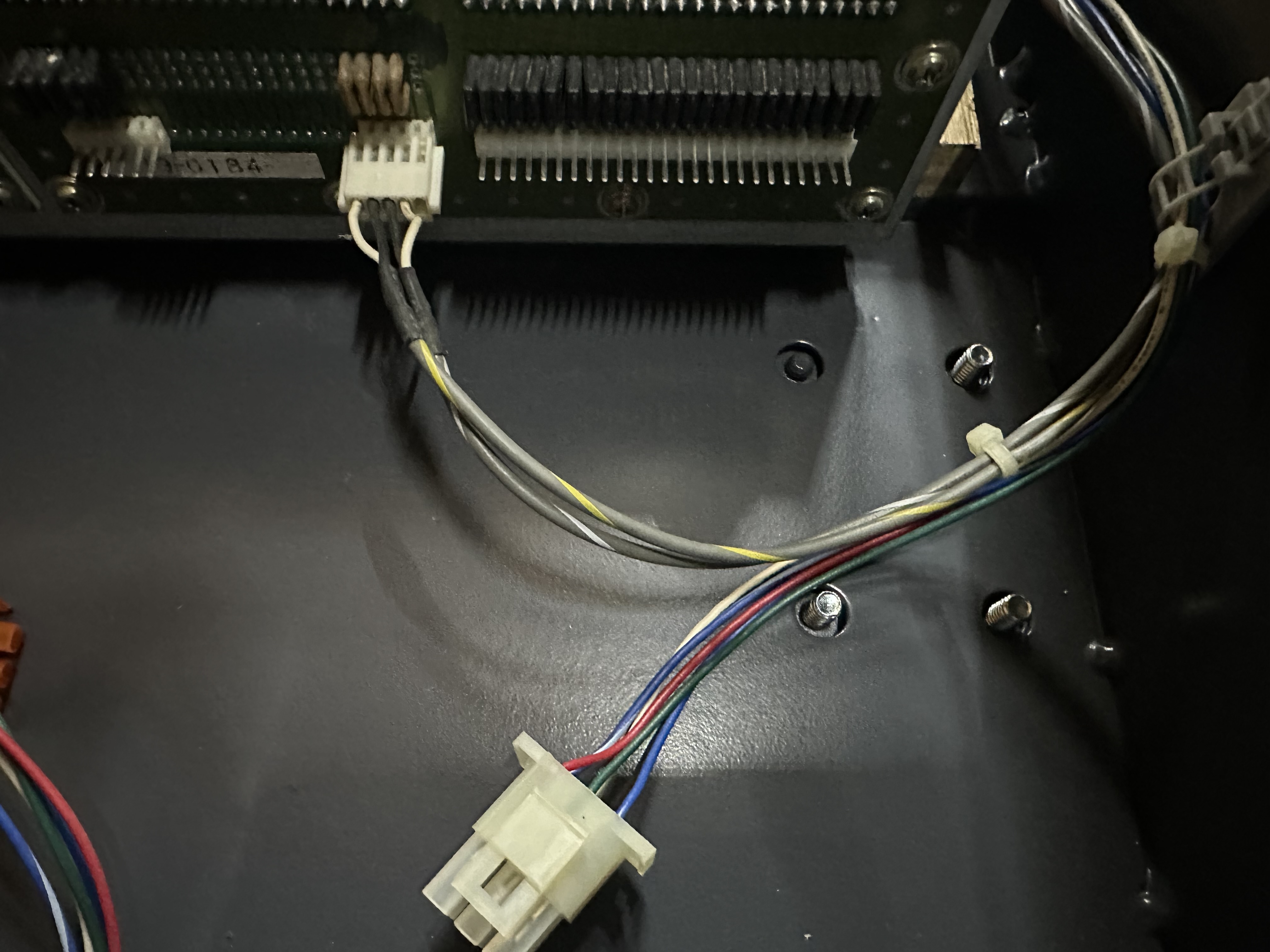

Je connecte le câble audio provenant de la plaque précédemment posée.

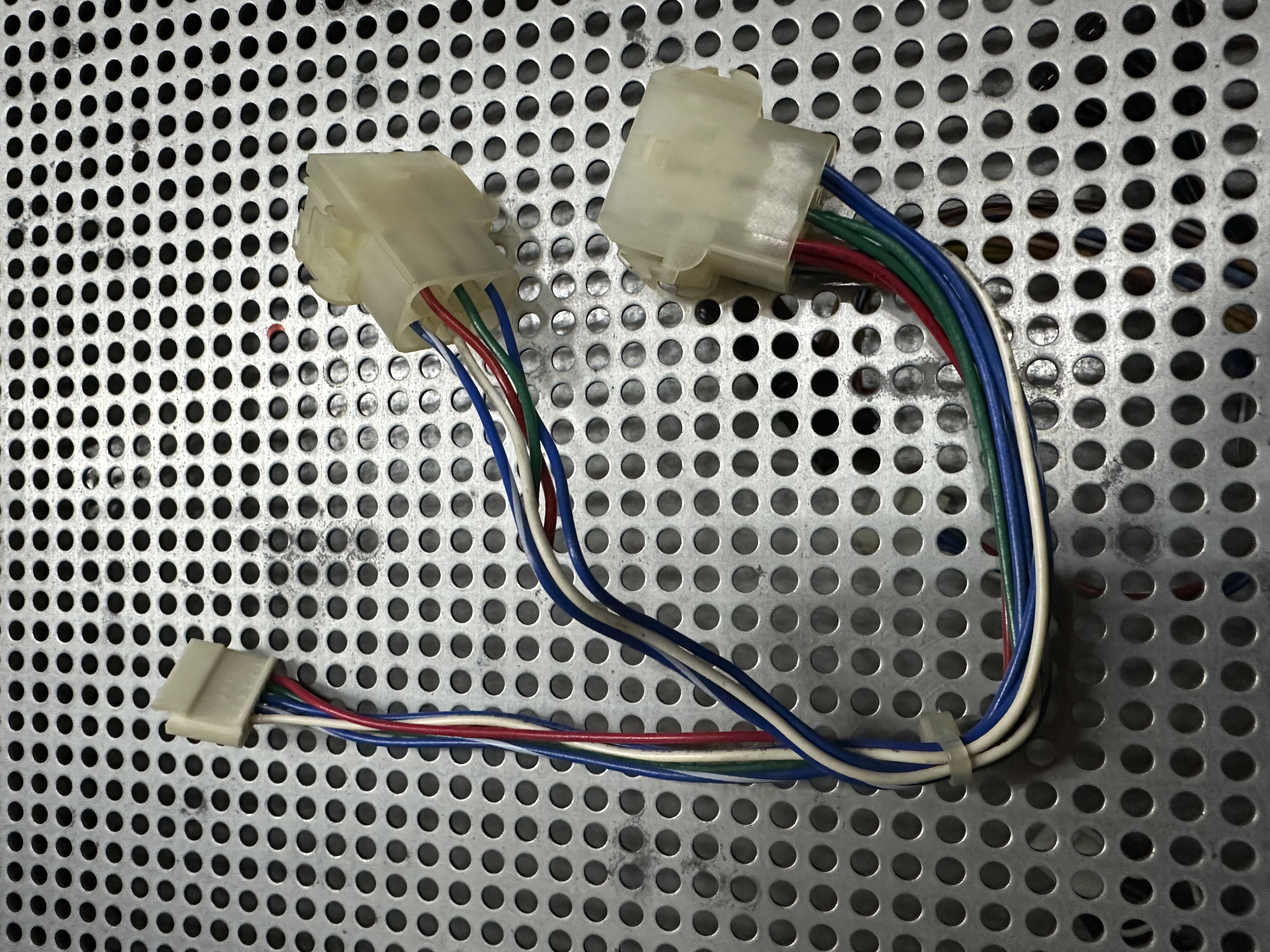

Vient, ensuite, le câble vidéo.



Ce câble permet la sortie du signal vidéo vers l'écran ainsi que vers l'AC Unit pour la sortie vidéo externe.

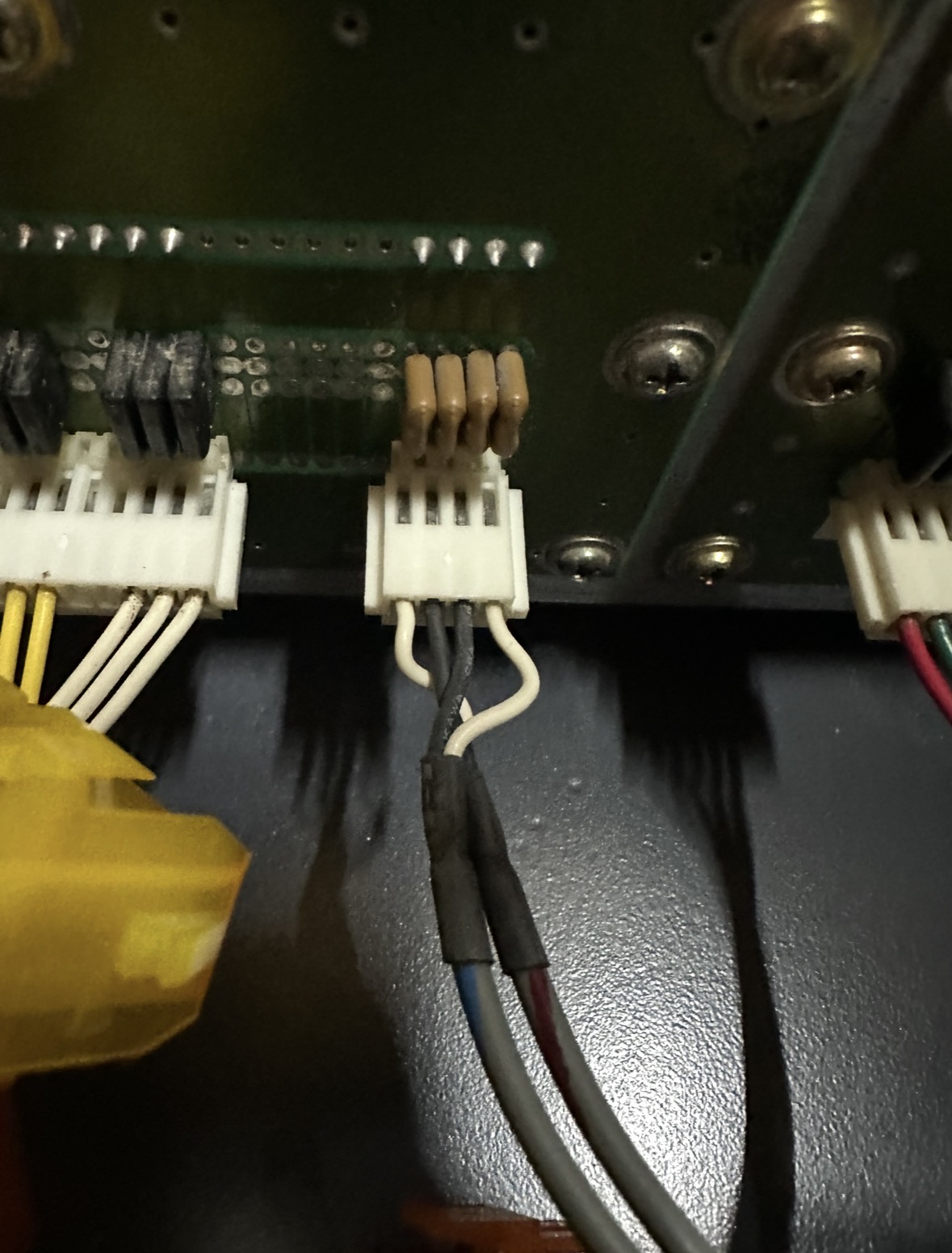

Je connecte l'autre câble audio qui, je l'espère, permettra aux deux hauts parleurs situés de chaque côté de l'écran de diffuser la douce musique du jeux

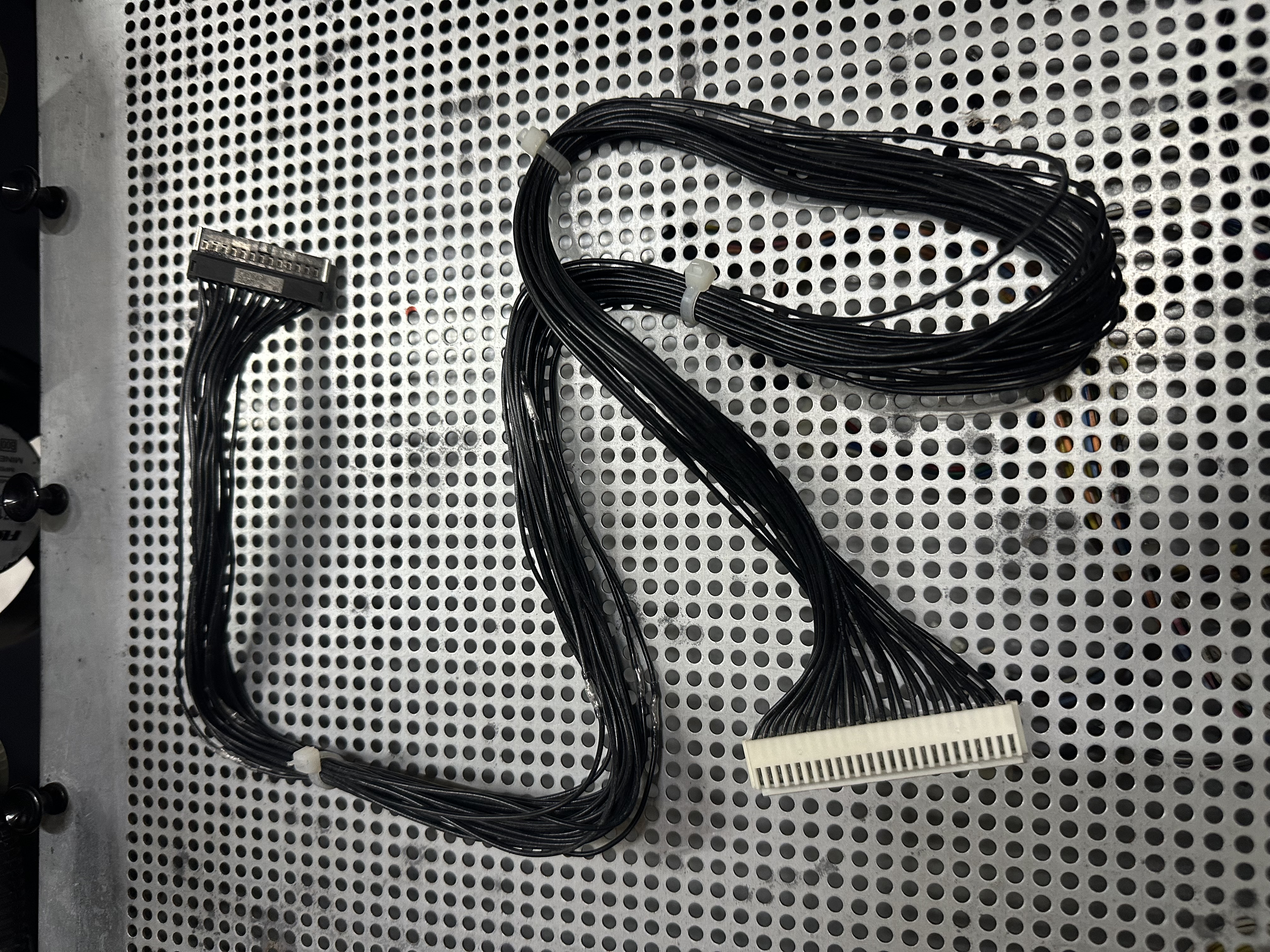

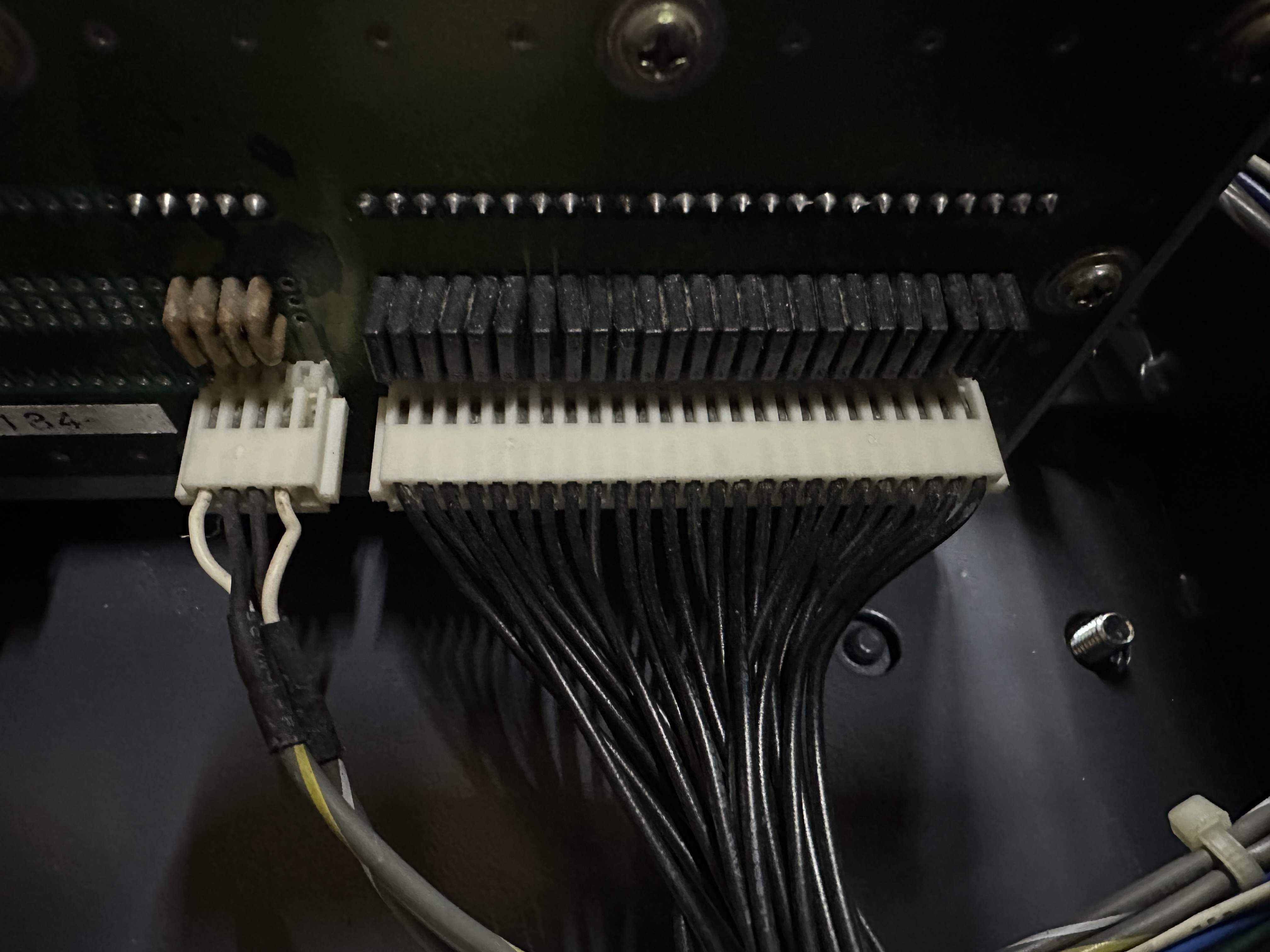

Pour finir par le câble qui va de la cage à la Driver Board qui va bientôt regagner sa place.





À suivre ...
