[WIP] Sega New Astro City - Gros noob !

Démarré par Geek vintage, Vendredi 27 Mai 2011, 20:52:59 PM

Iro

IL me semble que c'est justement fait pour çà. Ne laisser passer que le 15khz.
"Jet set 2, c'est avec Robert Garcia ?" Kaneda, Lapsus de sac Vol.1
Peter Shou Owner' Club

WIPs : Naomi - SEGA Rally - AB Cop - Lethal Enforcers - COMPUMI - Terminator 2 - Space Invaders - Artworks pour Boitiers K7 Naomi CF - Ma collec' de panels

LES TUTOS DE GAMO

Geek vintage

Citation de: Iro le Mercredi 20 Novembre 2013, 16:39:55 PM
IL me semble que c'est justement fait pour çà. Ne laisser passer que le 15khz.

Tu parles de quel jumper ?

- 15Khz
- 25Khz
- 15/31Khz

Je ne capte pas la diff entre les 3  =:))

Geek vintage, un blog pour les fans et nostalgiques de la culture geek

Iro

C'est vrai que la doc n'est pas très clair ...
Mais de toutes façons pour répondre à ta question :
"Je pourrai le mettre simplement sur 15Khz pour que le jamma SD ne laisse passer sur du 15Khz. Je dis cela car le PC avant de passer en 15 et en 31 au boot, non ?"
Mets le Jumper en 15 et je pense qu'il divisera par 2 le 31 pour avoir un affichage
"For diagnostic, it can automatically divide by two a 31Khz picture
to BIOS configuration or boot-up progress checking. "
"Jet set 2, c'est avec Robert Garcia ?" Kaneda, Lapsus de sac Vol.1
Peter Shou Owner' Club

WIPs : Naomi - SEGA Rally - AB Cop - Lethal Enforcers - COMPUMI - Terminator 2 - Space Invaders - Artworks pour Boitiers K7 Naomi CF - Ma collec' de panels

LES TUTOS DE GAMO

Geek vintage

Citation de: Iro le Mercredi 20 Novembre 2013, 17:35:46 PM
C'est vrai que la doc n'est pas très clair ...
Mais de toutes façons pour répondre à ta question :
"Je pourrai le mettre simplement sur 15Khz pour que le jamma SD ne laisse passer sur du 15Khz. Je dis cela car le PC avant de passer en 15 et en 31 au boot, non ?"
Mets le Jumper en 15 et je pense qu'il divisera par 2 le 31 pour avoir un affichage
"For diagnostic, it can automatically divide by two a 31Khz picture
to BIOS configuration or boot-up progress checking. "


Okidoki, je vais tester ça  <:)

Geek vintage, un blog pour les fans et nostalgiques de la culture geek

Geek vintage

Merci à Heavyarms pour l'installation plug and play et la configuration de la Heavybox V2  ^- Merci aussi également à un autre membre qui se reconnaitra (je ne dis pas son pseudo sinon il va encore recevoir des MP  :) )

Si vous débutez et que vous êtes intéressé par HS alors, rendez-vous ici : http://www.thehyperfreespin.com/t2027-hfs-project-heavybox-mamebox-15-khz-a-telecharger-gratuitement

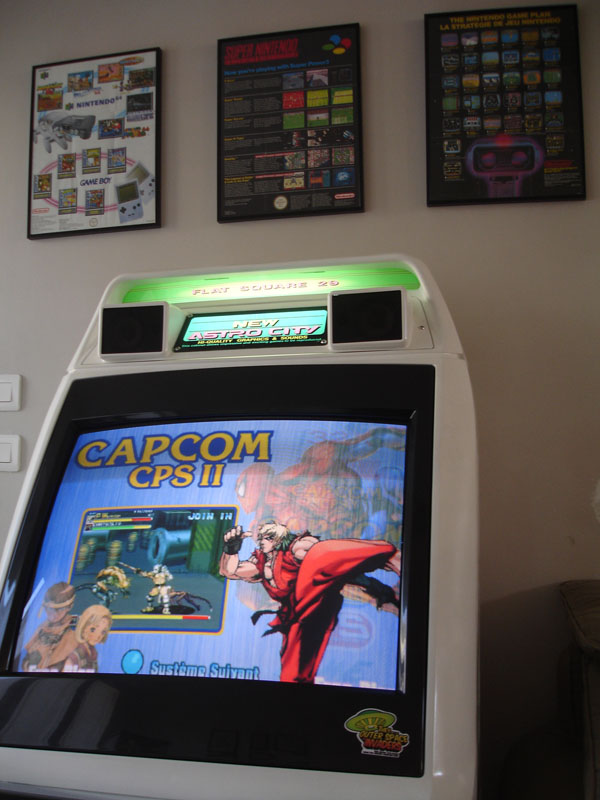

Quelques photos de ma NAC actuellement !



Le monnayeur en YENS fonctionne parfaitement avec HS !

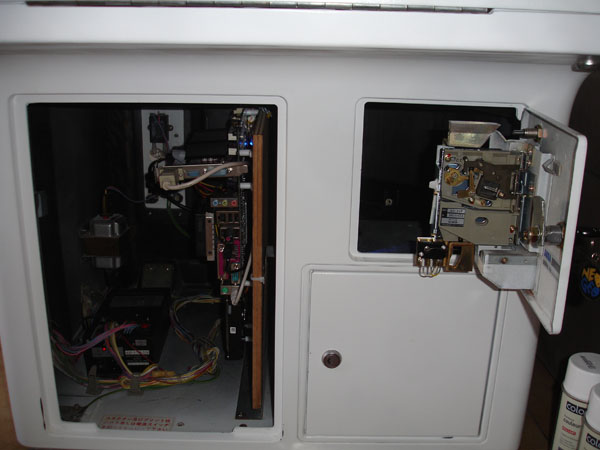

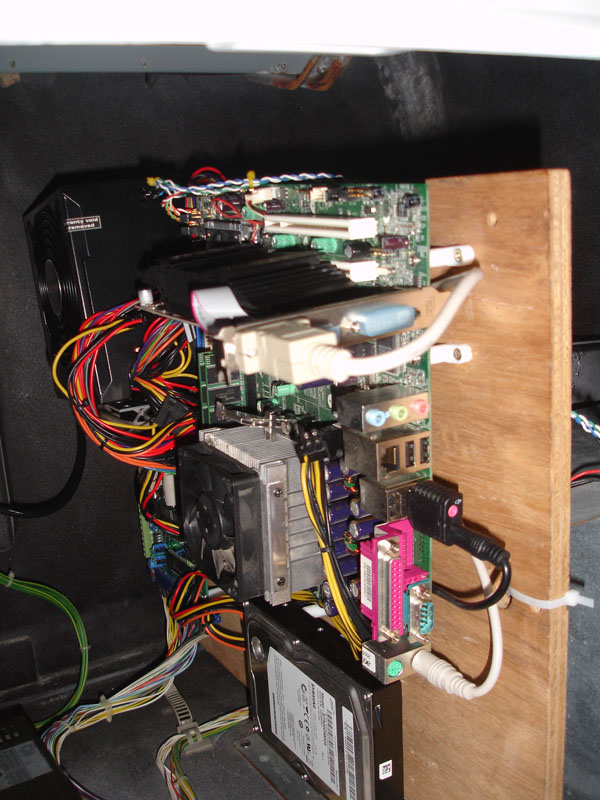

Une petite photo de la config. Il reste de la place et le jamma n'est pas trop galère à enlever.



Tout marche ! C'est top !

Il me reste donc quelques bricoles à faire :

==> Acheter un panel + overlay 6 boutons (si quelqu'un a cela en stock, n'hésitez pas  8) )
==> Cabler le 4eme bouton
==> Cabler sur le JammaSD les boutons 5 et 6

La suite prochainement !  :-)=

Geek vintage, un blog pour les fans et nostalgiques de la culture geek

AsPiC

Sympa tout ça 8)

Je vois que tu as choppé du stickers de chez The Arcade Company :)

Geek vintage

Citation de: AsPiC le Samedi 01 Février 2014, 19:33:02 PM
Je vois que tu as choppé du stickers de chez The Arcade Company :)

L'œil de lynx  ^-


Geek vintage, un blog pour les fans et nostalgiques de la culture geek

Geek vintage

J'ai besoin de vous pour m'apporter quelques réponses ! Ce sont des questions faciles pour les pro de la NAC  :D

Je souhaite changer de panel pour passer à une config 6 boutons prochainement ! Les boutons 5 et 6 iront directement sur le Jamma SD.

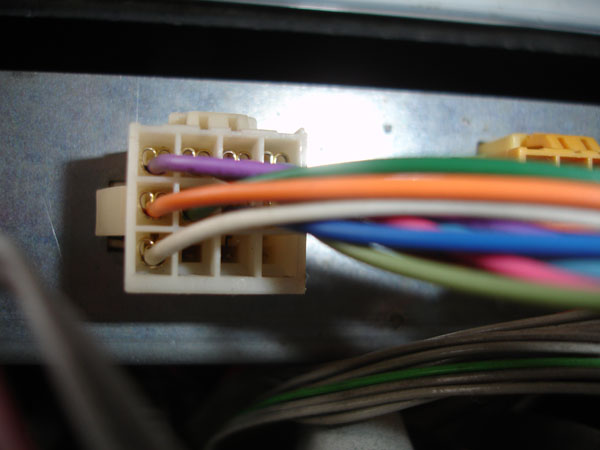

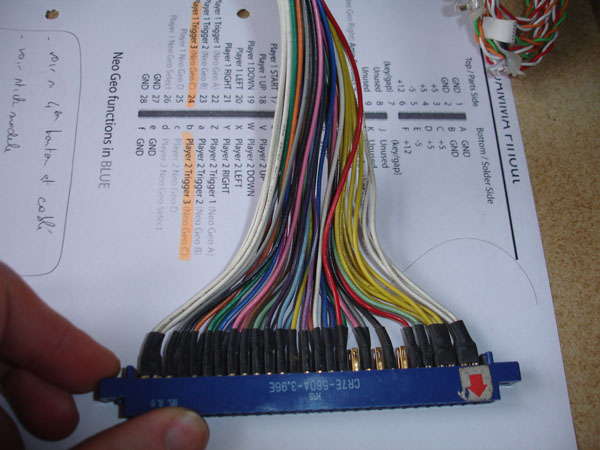

J'ai regardé mon JAMMA et si je ne dis pas de bêtise, le bouton 4 est cablé !

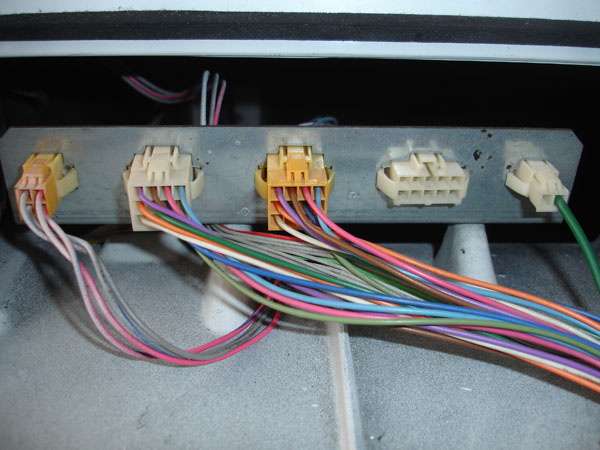

Si j'ai bien capté, la 2ème prise en partant de gauche est celle pour le player 1 et celle à côté est pour le player 2 !



Pouvez-vous me dire quel est le bon emplacement pour câbler le bouton 4 ? Je sais, je fais un peu ma feignasse  :D



Quel est le type de cosse à utiliser ? Ca ne serait pas ça ?

http://www.leshoparcade.com/fiche_produit_1584_produit_Pin%20de%20contact%20femelle%20AMP

Des PIN DE CONTACT FEMELLE AMP ?

Geek vintage, un blog pour les fans et nostalgiques de la culture geek

Geek vintage

Ba merdouille !

Euh, j'ai du mal à croire que personne ne sait où se trouve le bouton 4 sur une NAC !  :?

Geek vintage, un blog pour les fans et nostalgiques de la culture geek

TylerDurden67


Chelnov

Je te serai d'aucune aide, alors juste un coucou au passage pour t'encourager dans ton wip !
Mais c'est quoi ce boss !!!!

Geek vintage

Merci Tyler !  <:) Donc c'est le numéro 9 pour le bouton 4 ! Je ne savais pas que le cablage Naomi était le même pour une NAC !

Est-ce que quelqu'un peut me confirmer pour les PINS à utiliser ? :D

Citation de: Chelnov le Lundi 10 Février 2014, 21:50:49 PM
Je te serai d'aucune aide, alors juste un coucou au passage pour t'encourager dans ton wip !

Alors, ça avance les WIP ? Des photos !!!  :)

Geek vintage, un blog pour les fans et nostalgiques de la culture geek

th_vador

sur arcade-otaku, ils disent que c'est le même pinout sur la New Astro City et sur la NAOMI, mais le lien vers lequel ça renvoie pour plus de détails est sur sega-naomi.com et il est HS pour le moment en raison de la maintenance du forum, donc je n'ai pas pu investiguer plus loin...
De l'arcade, de la console, des conneries, du Giga Wing 2. TomTom's Lair quoi!
Recherche : Altered Beast (Master System) | Streets of Rage (Megadrive) | Une borne DDR | Un flipper

TylerDurden67

Citation de: Geek vintage le Mardi 11 Février 2014, 09:18:05 AM
Merci Tyler !  <:) Donc c'est le numéro 9 pour le bouton 4 ! Je ne savais pas que le cablage Naomi était le même pour une NAC !

Est-ce que quelqu'un peut me confirmer pour les PINS à utiliser ? :D

Alors, ça avance les WIP ? Des photos !!!  :)

Ben teste avec un ohmetre le connecteur et l'aboutissant,tu verras si le schéma est bon
Ca ne va pas te faire exploser tout le quartier si tu te trompes :D

Geek vintage

Citation de: TylerDurden67 le Mardi 11 Février 2014, 20:26:07 PM
Ben teste avec un ohmetre le connecteur et l'aboutissant,tu verras si le schéma est bon
Ca ne va pas te faire exploser tout le quartier si tu te trompes :D

Oui, je vais tester ça  ^-

Concernant les cosses, je pense qu'il s'agit de celles là en fait : http://www.leshoparcade.com/fiche_produit_1583_produit_Pin%20de%20contact%20m%C3%A2le%20AMP

PIN DE CONTACT MÂLE AMP
