[f4brice]

Bonjour.

Il s'agit de R6 du module est-ouest.

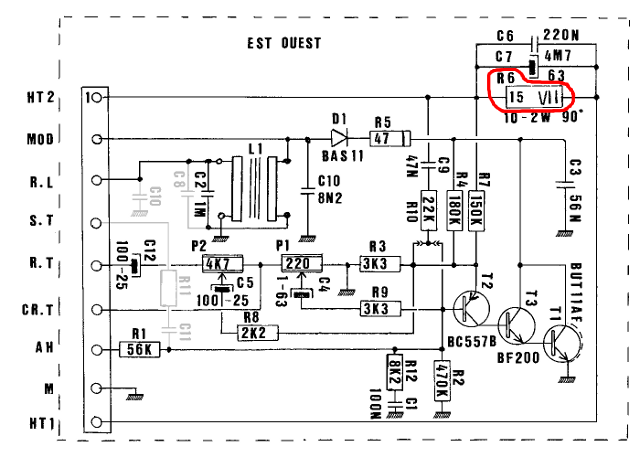

Tu as un module est-ouest à 3 transistors, dont le schéma avait été relevé par GC339 :

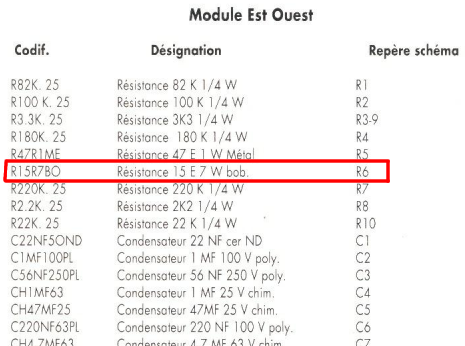

Extrait de la nomenclature (pour les modules est-ouest à 2 transistors, mais R6 est identique) :

Elle fait 15 Ω / 7 W. La nomenclature indique que c'est un modèle bobiné.
Voici 4 références chez Électronique Diffusion pour la changer :

• REBV10W15R
• REBV16W15R <- meilleur choix
• REBC10W15R
• RER10W15R

[axox83]

bonjour,
merci f4brice pour ta reponse


1ere question
-cette panne est-elle classique ??

2e
-après avoir remplacer tout mes condos précédament toujours pas de lumiere au tube ce module peut etre en cause ??car on dirait qu'il ny a pas de courant dans la platine voila merci

[f4brice]

Bonjour.

(1)
C'est la 1ère résistance que je vois partir en poussière comme ça.
La changer ne te coûtera que quelques euros, donc rien de grave.

(2)
L'absence de balayage ligne est très certainement à l'origine de l'absence de chauffe du filament (lueur orange).
Absolument tout et n'importe quoi peut conduire à cette panne.
Il te faut mesurer l'alim interne de la platine ("B+" de mémoire).
Si la mesure donne une valeur anormale, vérifier l'alim interne de la platine en réalisant le "test de la lampe".
Ce test est détaillé dans le topic de dépannage de la platine VNS2000.

[axox83]

Bonsoir a tous

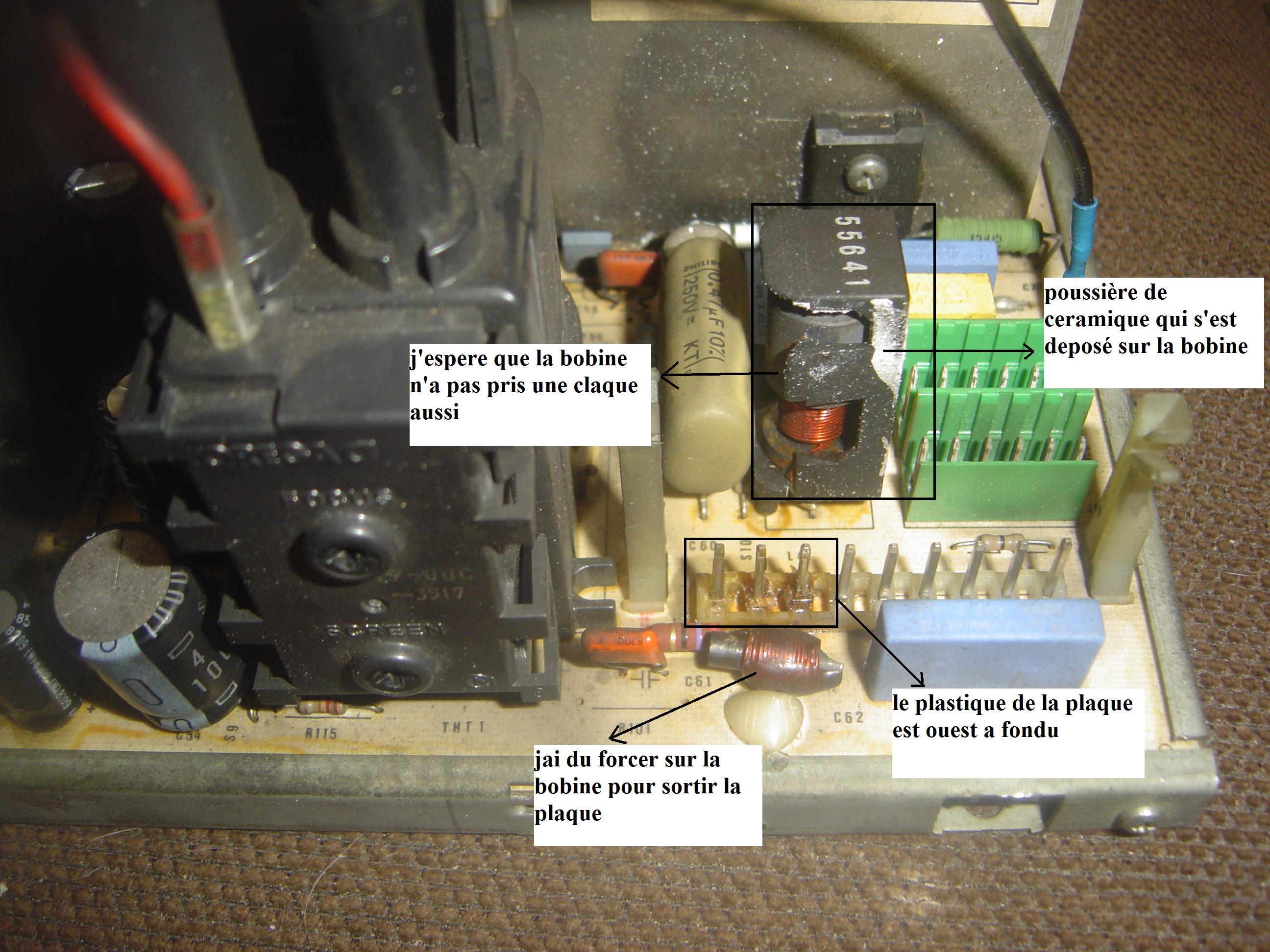

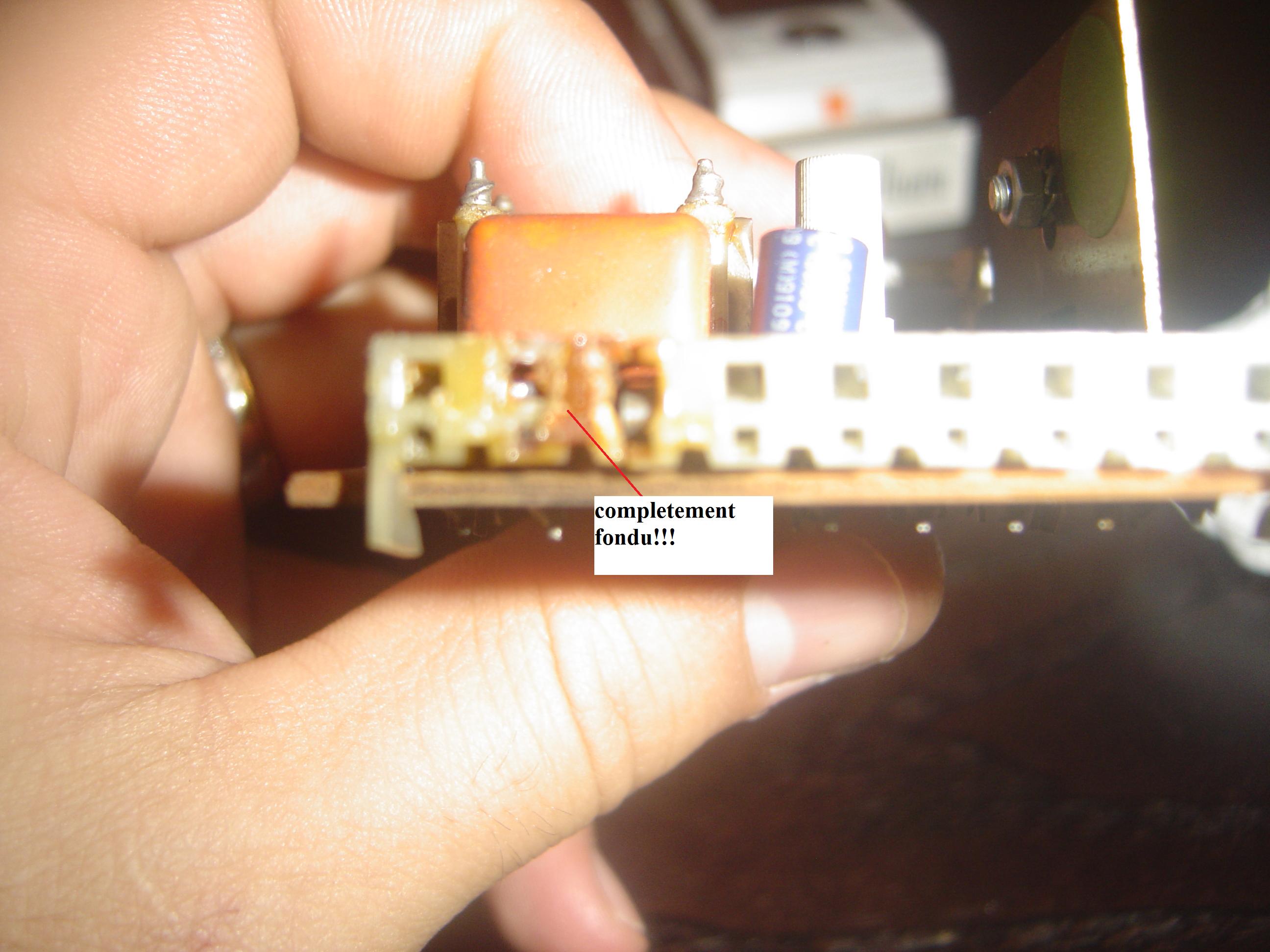

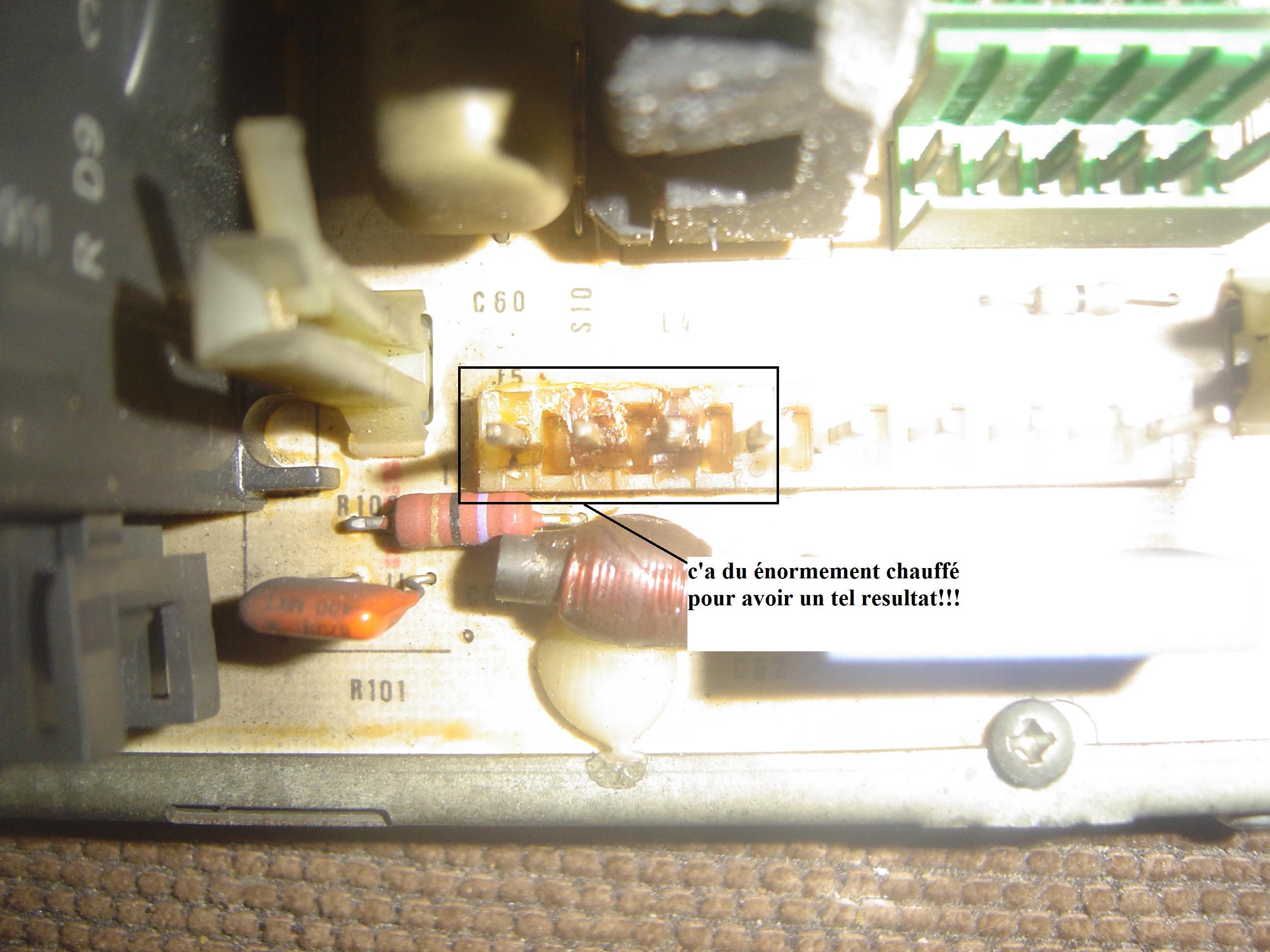

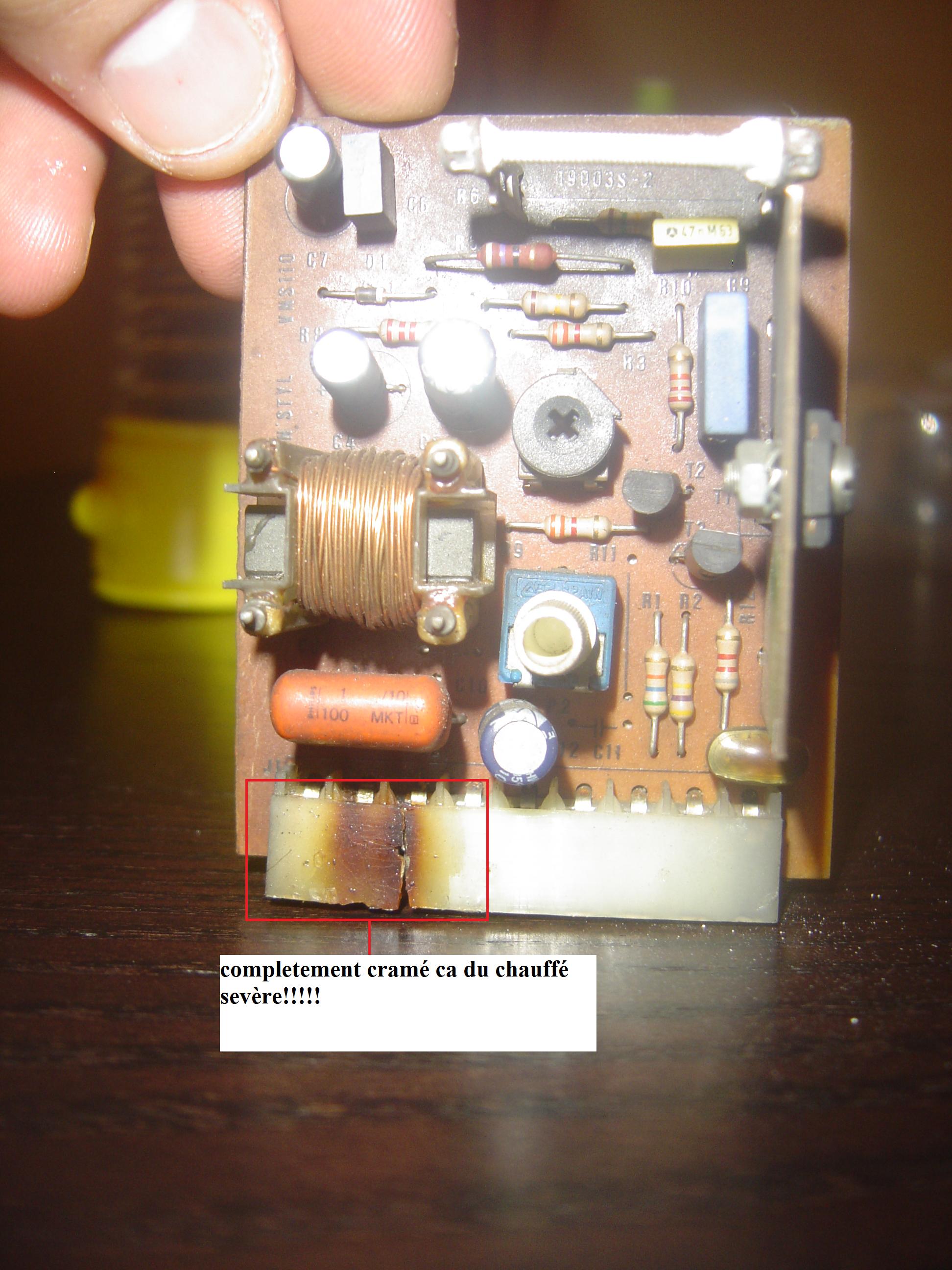

je pense enfin avoir trouvé la panne enfin f4brice (grand merci a lui  ) la surchauffe de la plaque est-ouest en est la cause voila les photos

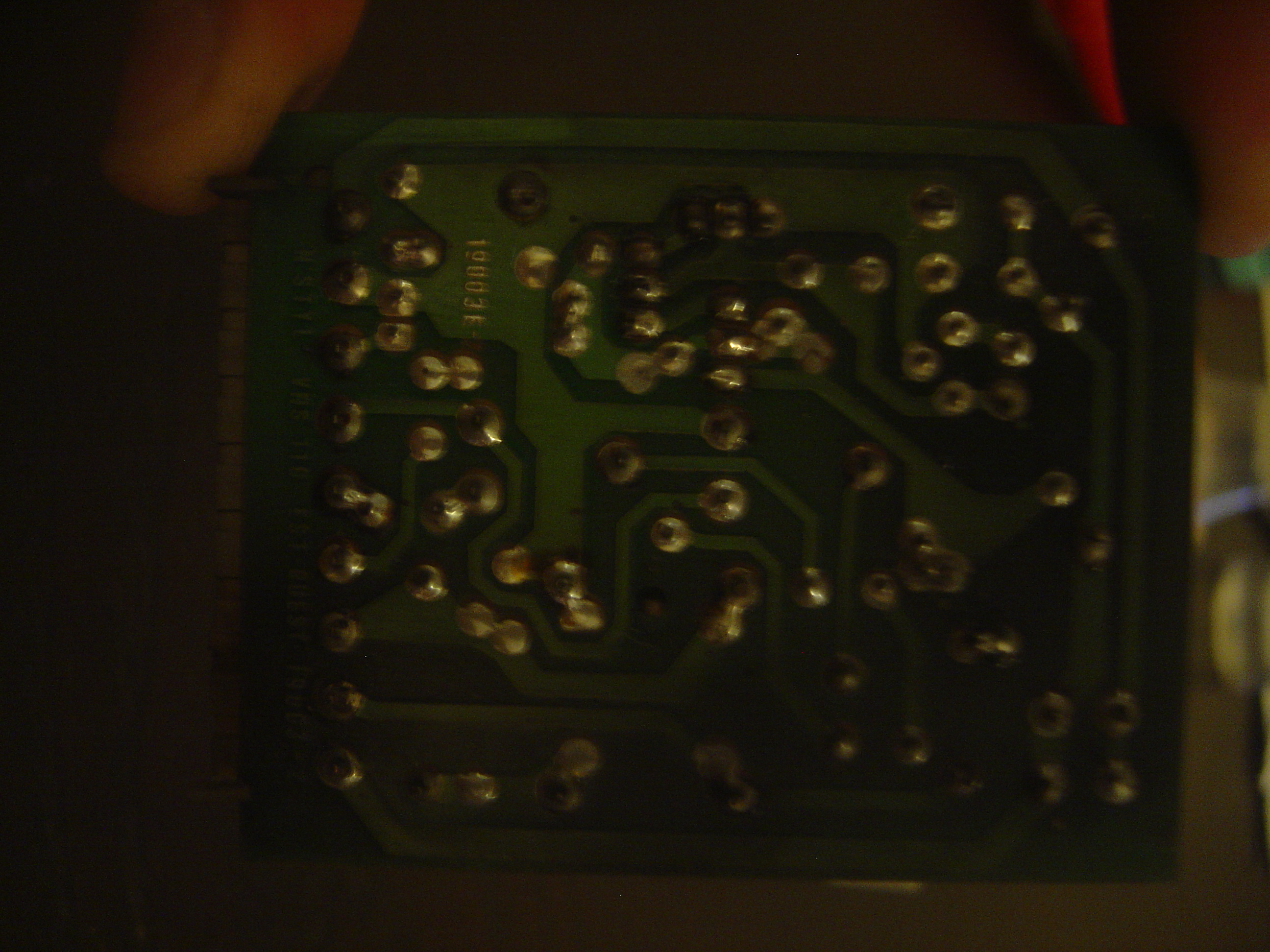

module vue de derriere






donc, je suis bon pour refaire completement le module est-ouest complet
je ne sais pas si je dois chager les broche de la platine aussi, c'a quand meme chauffé et fondu sur la broche de la platine mais je pouraiss la recuperer en la grattant a l'aide d'un tournevis plat et de l'acool
par contre sur le module faudra tout changer  :-[pas d'autre solution
demain matin je passe chez mon cremier  8)voila pour ce soir

[f4brice]

Nul besoin de tout changer.

Pour le connecteur mâle, il est possible de refaire les broches avec du papier de verre à grain fin (400 par exemple).

Pour le connecteur femelle sur le module est-ouest, il est nécessaire de le changer.
Il est au pas normalisé de 5,08.
Le mieux est de récupérer un connecteur sur une vieille carte Jeutel de gestion de crédit ou équivalent.

Il faut vérifier les composants sur le module e-o.
Là où ça a fondu, il n'y a pas de fort courant.
Une grosse panne de la THT a pu produire ce résultat.

[axox83]

merci f4brice mais arrf encore changer la tht ben dis donc cette platine c'est beyrouth

simple question f4brice saurais tu ou je pourrais me procurer une tht de cet platine si vraiment elle est hs ??merci

[zebassprophet]

chez hr diemen je suppose
ou chez starcab ils ont des THT egalement
a savoir que vu le prix des THT maintenant, vaut presque mieux y foutre une tv

[f4brice]

saurais tu ou je pourrais me procurer une tht de cet platine si vraiment elle est hs ??

http://www.gamoover.net/Forums/index.php?topic=17650.msg246550#msg246550

[maldoror68]

bien vu! encore une victoire de F4b!
merci axox83 pour avoir mis de belles photos bien commentées, c'est très agréable à lire

un écran de sauvé! un !

[axox83]

bonjour a tous
je n'arrive pas a trouver la tht pour ma platine
est-ce la bonne reference pour un 110° HR6353 HR Diemen

sur le site hr shop il l'ont mais faut il que jachete des cable en plus je comprend pas en tht merci les gars si vous pouvez me mettre le lien diret a acheter tout d'un coup je le commande aujourdhui merci

[axox83]

bon je leur ai envoyé un mail en attente de réponse au pire je leur telephone vu que je suis espagnol d'origine pour une fois que ca peux aider

Par contre je n'ai jamais changé de tht et  il ne la vende qu'avec la tetine,  les autres cables je ne connais pas la ref qui se branche sur la tht help  :(

affaire a suivre
ps tu vas voir qu'il va refonctionner ce foutu  écran

[axox83]

Bonjour a tous
je mets a jour mon wip
je viens de commander la tht en espagne une chance que je parle  l'espanol, ceci dit je n'ai pas le cablage qui va avec la tht.
Juste livrée avec la tetine rupture de stock pour le cablage pui-je prendre celle de l'ancienne ou je risque un mega court-jus ???????

[gc339]

Bonjour a tous
je met a jour mon wip
je vien de commander la tht en espagne une chance que je parle courament l'espanol ceci dit je n'ai pas le cablage qui va avec la tht juste la tetine pui-je prendre celle de l'ancienne ou je risque un mega court jus ???????

Relis le WIP de F4brice et tu auras ta réponse : http://www.gamoover.net/Forums/index.php?topic=17650.msg245257#msg245257

Au passage utilise le conjugueur : http://www.leconjugueur.com/ et corrige les fautes de conjugaison qui crèvent les yeux dans ton dernier message.

[PseudoName]

a savoir que vu le prix des THT maintenant, vaut presque mieux y foutre une tv

pluzin

(sauf si bien-sûr il s'agit de dépanner un écran honéreux).

[axox83]

bonsoir après avoir recu la tht j'ai decidé de laisser de coté mon écran pour cause: manquent les cables qui vont avec
j'ai pu choper dans un vide grenier deux tv sony trinitron pour 50 euros une de 25'parfait pour le new games et une autre de 27' si quelq'un est preneur c'est une 70 cm (pas exactement 70)  donc jattend que hr recoivent les cables manquant de la tht pour continuer ce wip merci

[f4brice]

Pourquoi ne réutilises-tu pas les câbles d'origine ?
Cf ce message de GC339.
